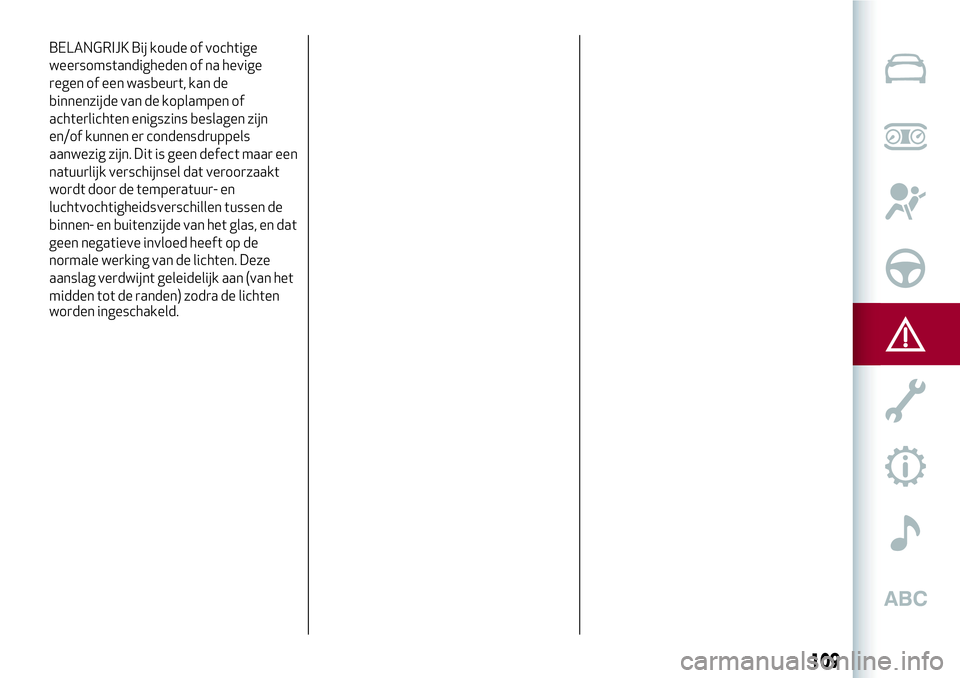

BELANGRIJK Bij koude of vochtige
weersomstandigheden of na hevige
regen of een wasbeurt, kan de
binnenzijde van de koplampen of
achterlichten enigszins beslagen zijn
en/of kunnen er condensdruppels
aanwezig zijn. Dit is geen defect maar een
natuurlijk verschijnsel dat veroorzaakt
wordt door de temperatuur- en
luchtvochtigheidsverschillen tussen de
binnen- en buitenzijde van het glas, en dat
geen negatieve invloed heeft op de
normale werking van de lichten. Deze
aanslag verdwijnt geleidelijk aan (van het
midden tot de randen) zodra de lichten

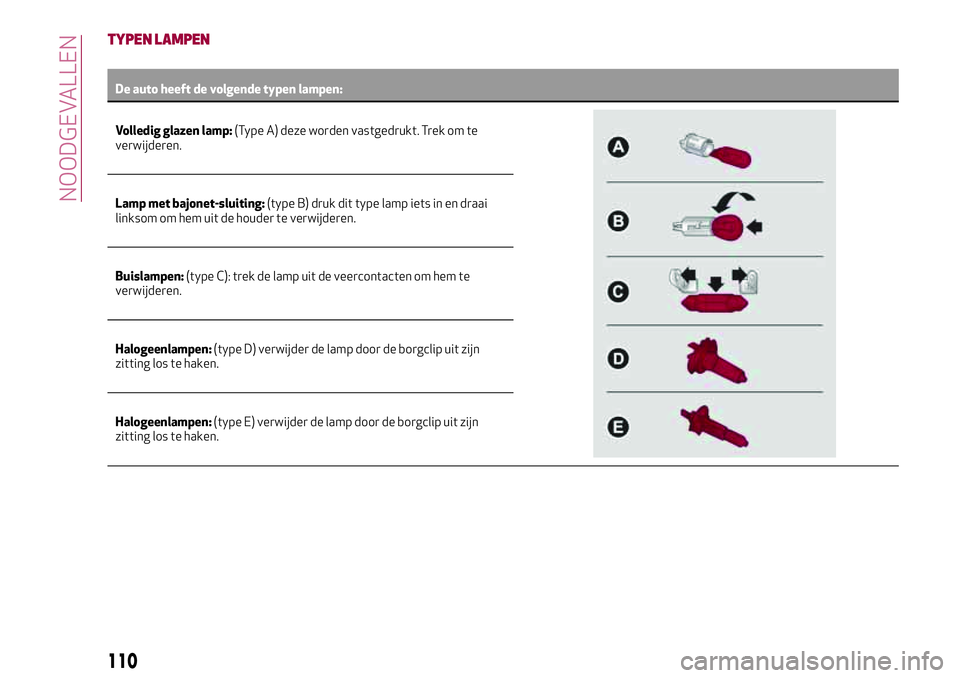

TYPEN LAMPEN
De auto heeft de volgende typen lampen:
Volledig glazen lamp:(Type A) deze worden vastgedrukt. Trek om te
verwijderen.
Lamp met bajonet-sluiting:(type B) druk dit type lamp iets in en draai
linksom om hem uit de houder te verwijderen.
Buislampen:(type C): trek de lamp uit de veercontacten om hem te
verwijderen.
Halogeenlampen:(type D) verwijder de lamp door de borgclip uit zijn
zitting los te haken.
Halogeenlampen:(type E) verwijder de lamp door de borgclip uit zijn
zitting los te haken.
110
NOODGEVALLEN

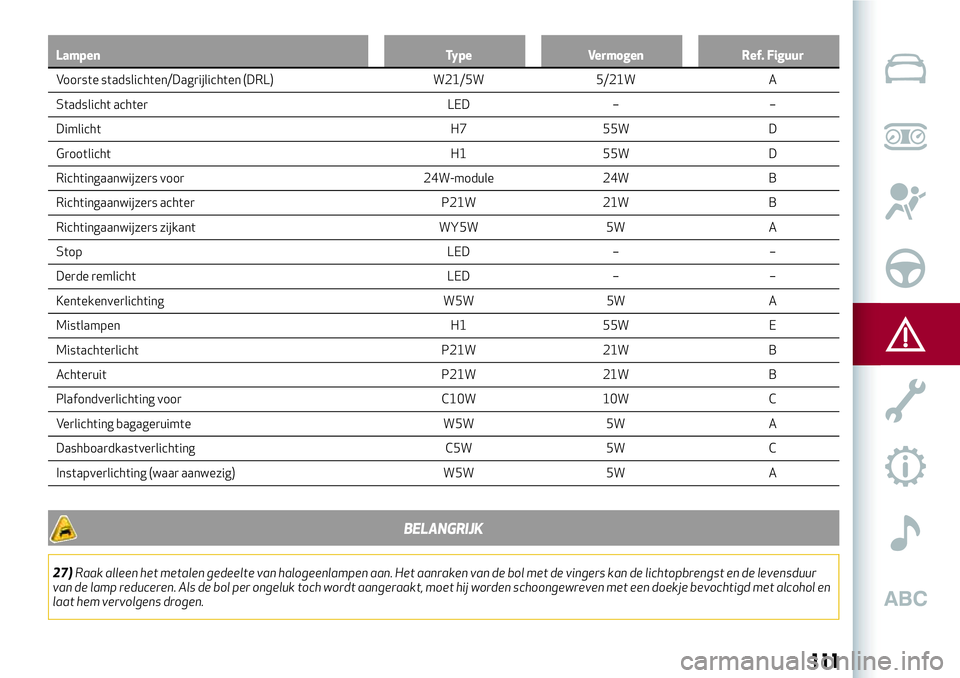

Lampen Type Vermogen Ref. Figuur
Voorste stadslichten/Dagrijlichten (DRL) W21/5W 5/21W A
Stadslicht
achter LED – –
Dimlicht H7 55W D
Grootlicht H1 55W D
Richtingaanwijzers voor 24W-module 24W B
Richtingaanwijzers achter P21W 21W B
Richtingaanwijzers zijkant WY5W 5W A
Stop LED – –
Derde remlicht LED – –
Kentekenverlichting W5W 5W A
Mistlampen H1 55W E
Mistachterlicht P21W 21W B
Achteruit P21W 21W B
Plafondverlichting voor C10W 10W C
Verlichting bagageruimte W5W 5W A
Dashboardkastverlichting C5W 5W C
Instapverlichting (waar aanwezig) W5W 5W A
BELANGRIJK
27)Raak alleen het metalen gedeelte van halogeenlampen aan. Het aanraken van de bol met de vingers kan de lichtopbrengst en de levensduur
van de lamp reduceren. Als de bol per ongeluk toch wordt aangeraakt, moet hij worden schoongewreven met een doekje bevochtigd met alcohol en
laat hem vervolgens drogen.
111

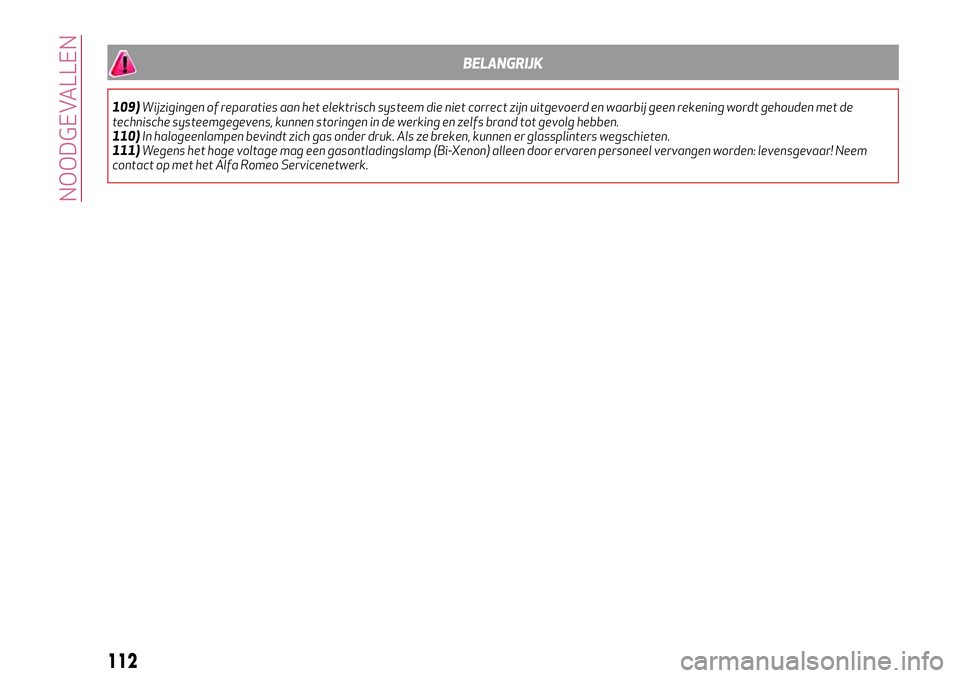

BELANGRIJK
109)Wijzigingen of reparaties aan het elektrisch systeem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met de
technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
110)In halogeenlampen bevindt zich gas onder druk. Als ze breken, kunnen er glassplinters wegschieten.
111)Wegens het hoge voltage mag een gasontladingslamp (Bi-Xenon) alleen door ervaren personeel vervangen worden: levensgevaar! Neem
contact op met het Alfa Romeo Servicenetwerk.
112
NOODGEVALLEN

LAMP BUITENVERLICHTING
VERVANGEN
KOPLAMPUNITS

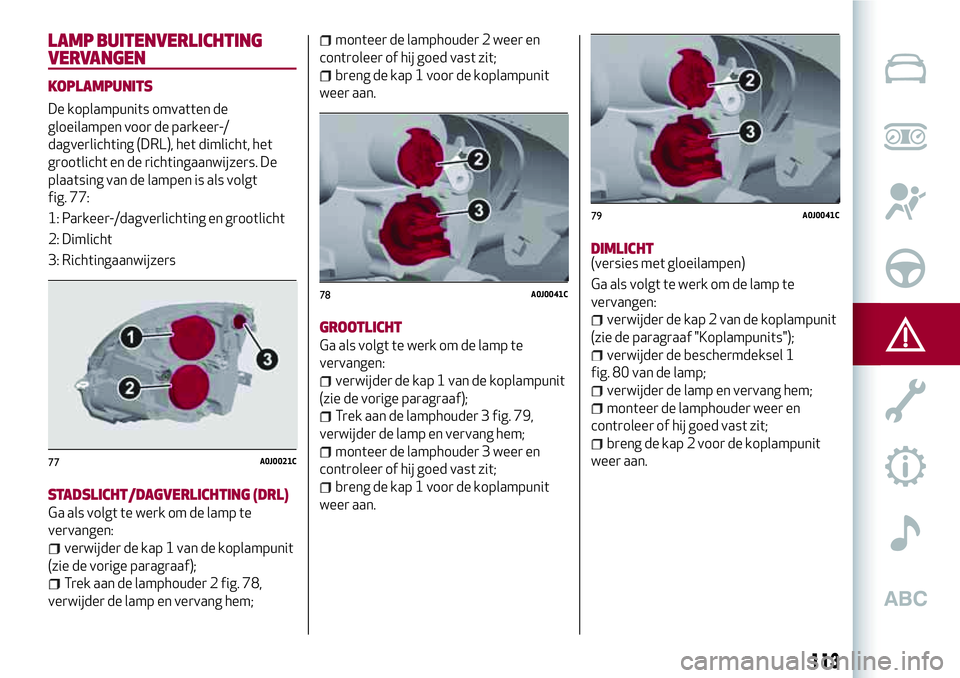

De koplampunits omvatten de
gloeilampen voor de parkeer-/
dagverlichting (DRL), het dimlicht, het
grootlicht en de richtingaanwijzers. De
plaatsing van de lampen is als volgt
fig. 77:
1: Parkeer-/dagverlichting en grootlicht
2: Dimlicht
3: Richtingaanwijzers
STADSLICHT/DAGVERLICHTING (DRL)
Ga als volgt te werk om de lamp te
vervangen:
verwijder de kap 1 van de koplampunit
(zie de vorige paragraaf);
Trek aan de lamphouder 2 fig. 78,
verwijder de lamp en vervang hem;
monteer de lamphouder 2 weer en
controleer of hij goed vast zit;
breng de kap 1 voor de koplampunit
weer aan.
GROOTLICHT
Ga als volgt te werk om de lamp te
vervangen:
verwijder de kap 1 van de koplampunit
(zie de vorige paragraaf);
Trek aan de lamphouder 3 fig. 79,
verwijder de lamp en vervang hem;
monteer de lamphouder 3 weer en
controleer of hij goed vast zit;
breng de kap 1 voor de koplampunit
weer aan.
DIMLICHT(versies met gloeilampen)
Ga als volgt te werk om de lamp te
vervangen:
verwijder de kap 2 van de koplampunit
(zie de paragraaf "Koplampunits");
verwijder de beschermdeksel 1
fig. 80 van de lamp;
verwijder de lamp en vervang hem;
monteer de lamphouder weer en
controleer of hij goed vast zit;
breng de kap 2 voor de koplampunit
weer aan.
77A0J0021C
78A0J0041C
79A0J0041C
113

RICHTINGAANWIJZERS
Voorkant

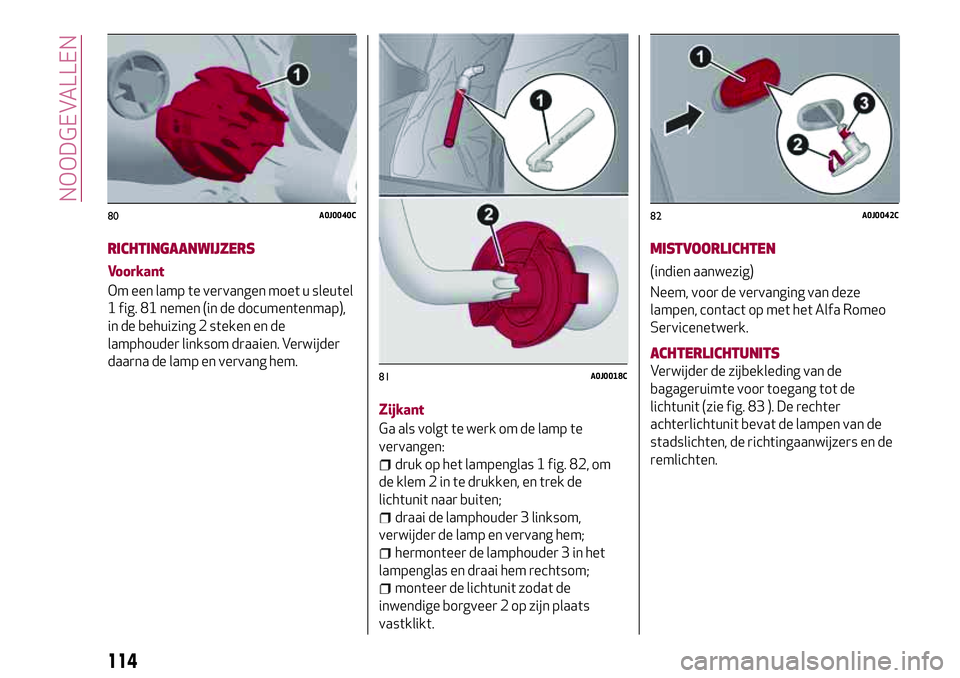

Om een lamp te vervangen moet u sleutel
1 fig. 81 nemen (in de documentenmap),
in de behuizing 2 steken en de
lamphouder linksom draaien. Verwijder
daarna de lamp en vervang hem.
Zijkant
Ga als volgt te werk om de lamp te
vervangen:
druk op het lampenglas 1 fig. 82, om
de klem 2 in te drukken, en trek de
lichtunit naar buiten;
draai de lamphouder 3 linksom,
verwijder de lamp en vervang hem;
hermonteer de lamphouder 3 in het
lampenglas en draai hem rechtsom;
monteer de lichtunit zodat de
inwendige borgveer 2 op zijn plaats
vastklikt.
MISTVOORLICHTEN
(indien aanwezig)
Neem, voor de vervanging van deze
lampen, contact op met het Alfa Romeo
Servicenetwerk.
ACHTERLICHTUNITS
Verwijder de zijbekleding van de
bagageruimte voor toegang tot de
lichtunit (zie fig. 83 ). De rechter
achterlichtunit bevat de lampen van de
stadslichten, de richtingaanwijzers en de
remlichten.
80A0J0040C
81A0J0018C
82A0J0042C
114
NOODGEVALLEN

Richtingaanwijzers

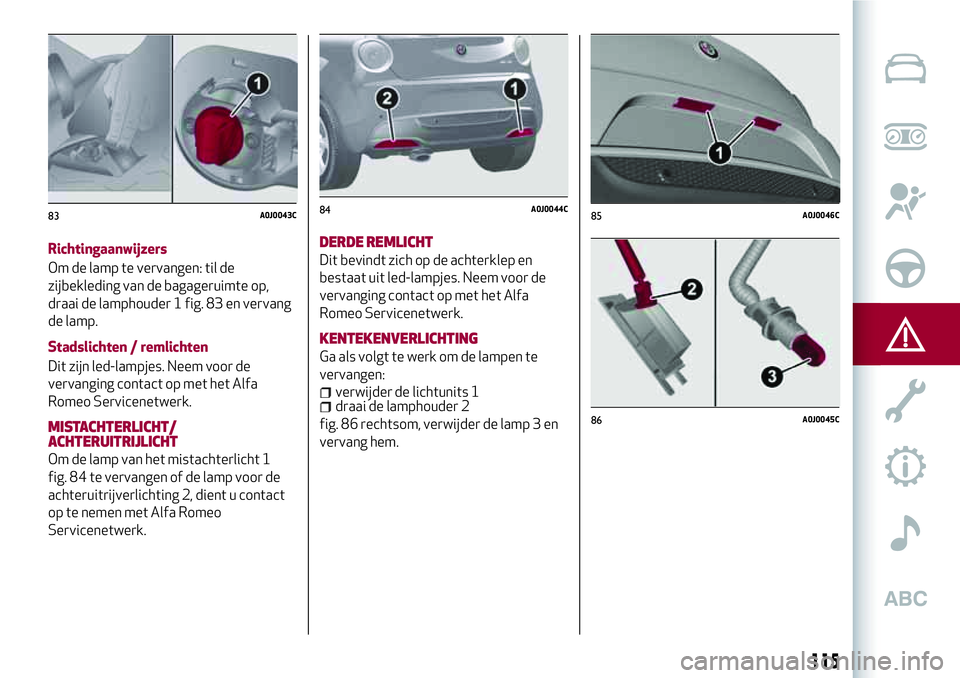

Om de lamp te vervangen: til de
zijbekleding van de bagageruimte op,
draai de lamphouder 1 fig. 83 en vervang
de lamp.
Stadslichten / remlichten
Dit zijn led-lampjes. Neem voor de
vervanging contact op met het Alfa
Romeo Servicenetwerk.
MISTACHTERLICHT/
ACHTERUITRIJLICHT
Om de lamp van het mistachterlicht 1
fig. 84 te vervangen of de lamp voor de
achteruitrijverlichting 2, dient u contact
op te nemen met Alfa Romeo
Servicenetwerk.
DERDE REMLICHT
Dit bevindt zich op de achterklep en
bestaat uit led-lampjes. Neem voor de
vervanging contact op met het Alfa
Romeo Servicenetwerk.
KENTEKENVERLICHTING
Ga als volgt te werk om de lampen te
vervangen:
verwijder de lichtunits 1draai de lamphouder 2
fig. 86 rechtsom, verwijder de lamp 3 en
vervang hem.
83A0J0043C84A0J0044C85A0J0046C
86A0J0045C
115

oneigenlijk gebruik van de installatie
brandt de zekering door.
VERSIES MET "ALFA TCT"
AUTOMATISCHE TRANSMISSIE
(indien aanwezig)
De onderdelen van de ALFA TCT
transmissie worden beschermd door
speciale zekeringen. Neem contact op
met het Alfa Romeo Servicenetwerk als
een zekering vervangen moet worden.
VERSIES MET LPG-SYSTEEM
(indien aanwezig)
De onderdelen van het LPG-systeem
worden beschermd door speciale
zekeringen. Neem contact op met het
Alfa Romeo Servicenetwerk als een
zekering vervangen moet worden.
ZEKERINGENKASTEN
De zekeringen zijn in de
zekeringenkasten gegroepeerd die zich in
de motorruimte, op het dashboard en in
de bagageruimte bevinden.
Zekeringenkast in motorruimte
29)

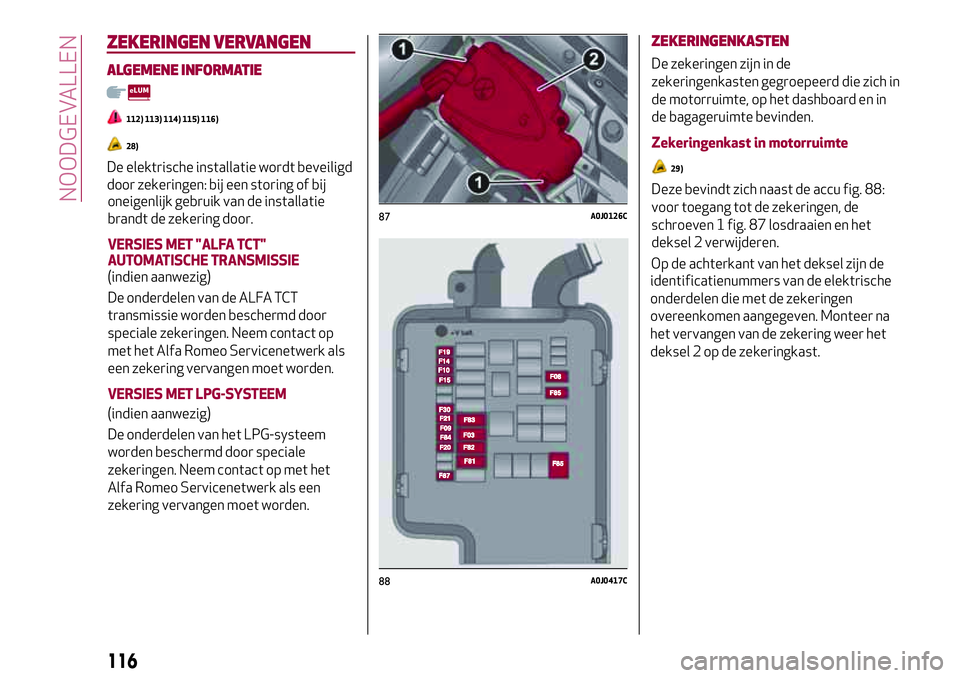

Deze bevindt zich naast de accu fig. 88:
voor toegang tot de zekeringen, de
schroeven 1 fig. 87 losdraaien en het
deksel 2 verwijderen.
Op de achterkant van het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven. Monteer na
het vervangen van de zekering weer het
deksel 2 op de zekeringkast.
87A0J0126C
88A0J0417C
116
NOODGEVALLEN
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
112) 113) 114) 115) 116)
28)
De elektrische installatie wordt beveiligd
door zekeringen: bij een storing of bij

89A0J0334C
117
Zekeringenkast in het dashboard

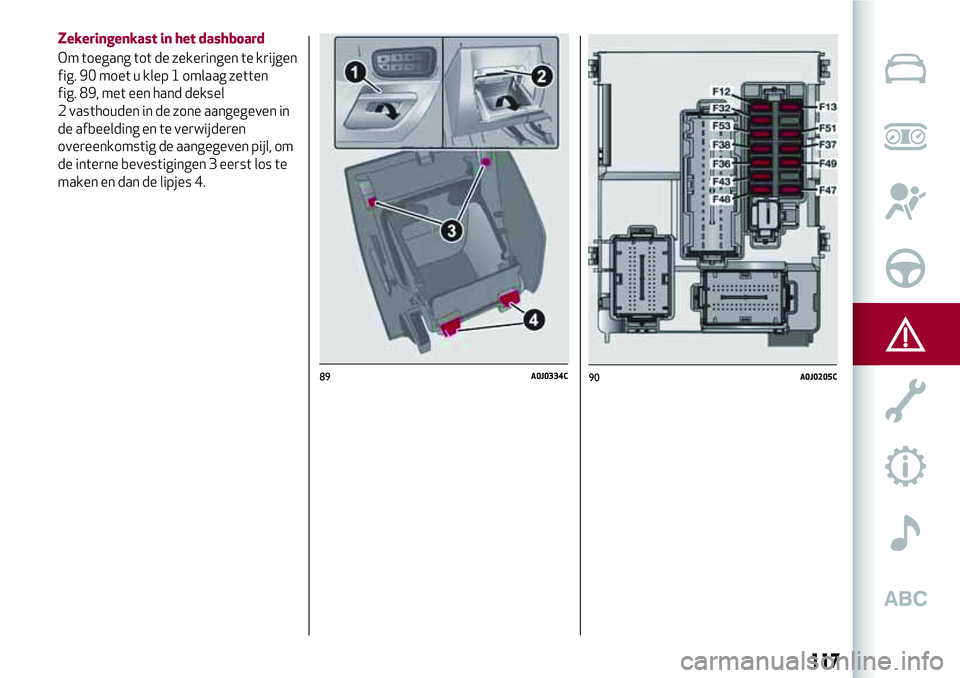

Om toegang tot de zekeringen te krijgen
fig. 90 moet u klep 1 omlaag zetten
fig. 89, met een hand deksel
2 vasthouden in de zone aangegeven in
de afbeelding en te verwijderen
overeenkomstig de aangegeven pijl, om
de interne bevestigingen 3 eerst los te
maken en dan de lipjes 4.
90A0J0205C

Zekeringenkast in de bagageruimte

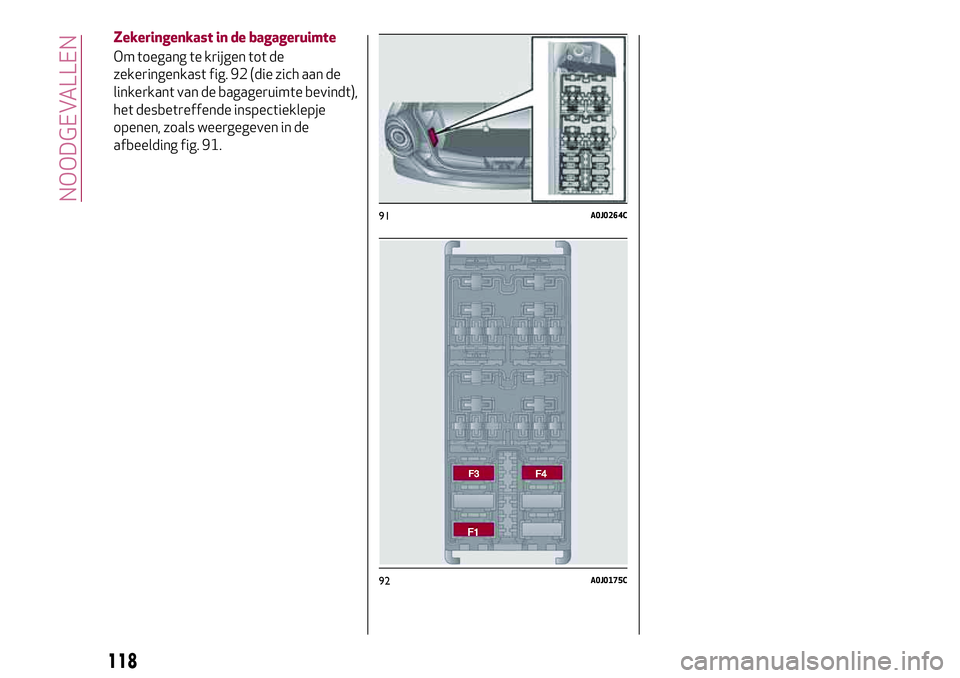

Om toegang te krijgen tot de
zekeringenkast fig. 92 (die zich aan de
linkerkant van de bagageruimte bevindt),
het desbetreffende inspectieklepje
openen, zoals weergegeven in de
afbeelding fig. 91.
91A0J0264C
92A0J0175C
118
