Alfa Romeo Stelvio 2017 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2017, Model line: Stelvio, Model: Alfa Romeo Stelvio 2017Pages: 228, PDF Size: 3.84 MB
Page 31 of 228

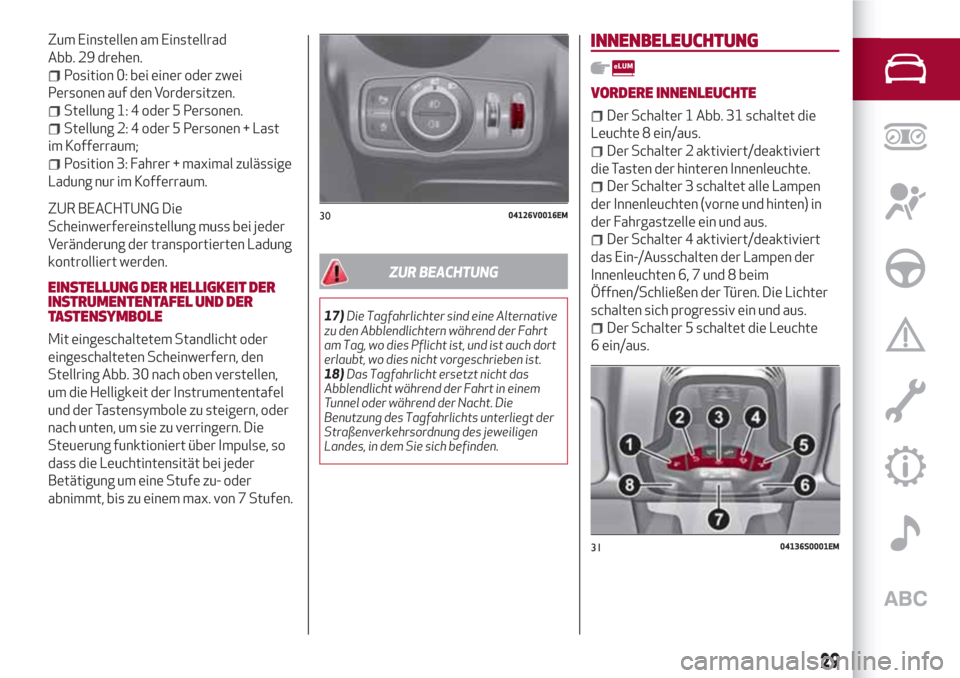

Zum Einstellen am Einstellrad
Abb. 29 drehen.
Position 0: bei einer oder zwei
Personen auf den Vordersitzen.
Stellung 1: 4 oder 5 Personen.
Stellung 2: 4 oder 5 Personen + Last
im Kofferraum;
Position 3: Fahrer + maximal zulässige
Ladung nur im Kofferraum.
ZUR BEACHTUNG Die
Scheinwerfereinstellung muss bei jeder
Veränderung der transportierten Ladung
kontrolliert werden.
EINSTELLUNG DER HELLIGKEIT DER
INSTRUMENTENTAFEL UND DER
TASTENSYMBOLE
Mit eingeschaltetem Standlicht oder
eingeschalteten Scheinwerfern, den
Stellring Abb. 30 nach oben verstellen,
um die Helligkeit der Instrumententafel
und der Tastensymbole zu steigern, oder
nach unten, um sie zu verringern. Die
Steuerung funktioniert über Impulse, so
dass die Leuchtintensität bei jeder
Betätigung um eine Stufe zu- oder
abnimmt, bis zu einem max. von 7 Stufen.
ZUR BEACHTUNG
17)Die Tagfahrlichter sind eine Alternative
zu den Abblendlichtern während der Fahrt
am Tag, wo dies Pflicht ist, und ist auch dort
erlaubt, wo dies nicht vorgeschrieben ist.
18)Das Tagfahrlicht ersetzt nicht das
Abblendlicht während der Fahrt in einem
Tunnel oder während der Nacht. Die
Benutzung des Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden.
INNENBELEUCHTUNG
VORDERE INNENLEUCHTE
Der Schalter 1 Abb. 31 schaltet die
Leuchte 8 ein/aus.
Der Schalter 2 aktiviert/deaktiviert
die Tasten der hinteren Innenleuchte.
Der Schalter 3 schaltet alle Lampen
der Innenleuchten (vorne und hinten) in
der Fahrgastzelle ein und aus.
Der Schalter 4 aktiviert/deaktiviert
das Ein-/Ausschalten der Lampen der
Innenleuchten 6, 7 und 8 beim
Öffnen/Schließen der Türen. Die Lichter
schalten sich progressiv ein und aus.
Der Schalter 5 schaltet die Leuchte
6 ein/aus.
3004126V0016EM
3104136S0001EM
29
Page 32 of 228

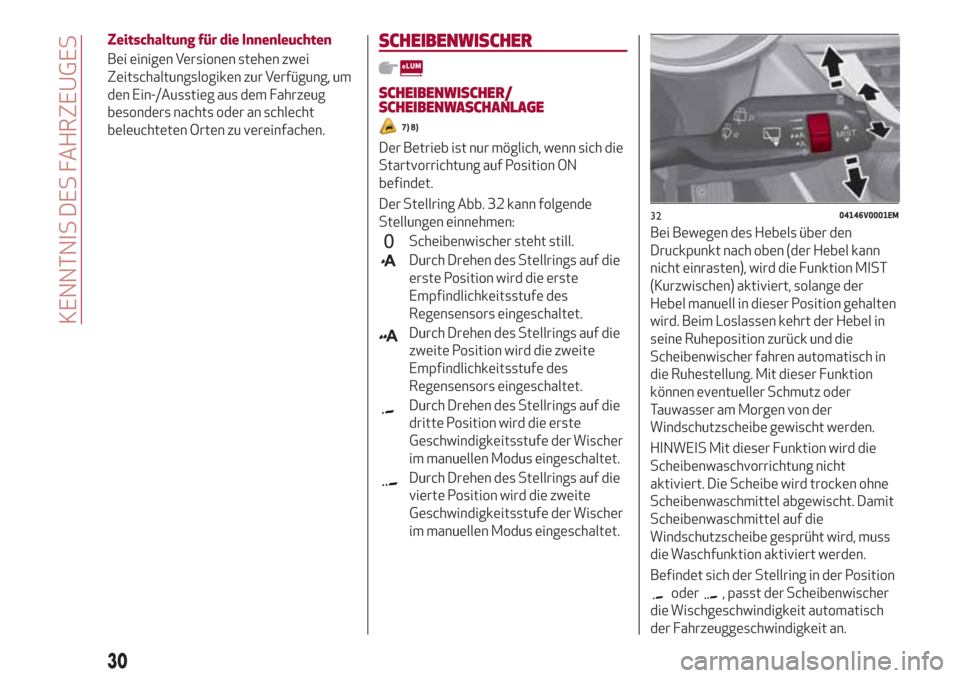

Zeitschaltung für die Innenleuchten
Bei einigen Versionen stehen zwei
Zeitschaltungslogiken zur Verfügung, um
den Ein-/Ausstieg aus dem Fahrzeug
besonders nachts oder an schlecht
beleuchteten Orten zu vereinfachen.SCHEIBENWISCHER
SCHEIBENWISCHER/
SCHEIBENWASCHANLAGE
7) 8)
Der Betrieb ist nur möglich, wenn sich die
Startvorrichtung auf Position ON
befindet.
Der Stellring Abb. 32 kann folgende
Stellungen einnehmen:
Scheibenwischer steht still.
Durch Drehen des Stellrings auf die
erste Position wird die erste
Empfindlichkeitsstufe des
Regensensors eingeschaltet.
Durch Drehen des Stellrings auf die
zweite Position wird die zweite
Empfindlichkeitsstufe des
Regensensors eingeschaltet.
Durch Drehen des Stellrings auf die
dritte Position wird die erste
Geschwindigkeitsstufe der Wischer
im manuellen Modus eingeschaltet.
Durch Drehen des Stellrings auf die
vierte Position wird die zweite
Geschwindigkeitsstufe der Wischer
im manuellen Modus eingeschaltet.
Bei Bewegen des Hebels über den
Druckpunkt nach oben (der Hebel kann
nicht einrasten), wird die Funktion MIST
(Kurzwischen) aktiviert, solange der
Hebel manuell in dieser Position gehalten
wird. Beim Loslassen kehrt der Hebel in
seine Ruheposition zurück und die
Scheibenwischer fahren automatisch in
die Ruhestellung. Mit dieser Funktion
können eventueller Schmutz oder
Tauwasser am Morgen von der
Windschutzscheibe gewischt werden.
HINWEIS Mit dieser Funktion wird die
Scheibenwaschvorrichtung nicht
aktiviert. Die Scheibe wird trocken ohne
Scheibenwaschmittel abgewischt. Damit
Scheibenwaschmittel auf die
Windschutzscheibe gesprüht wird, muss
die Waschfunktion aktiviert werden.
Befindet sich der Stellring in der Position
oder, passt der Scheibenwischer
die Wischgeschwindigkeit automatisch
der Fahrzeuggeschwindigkeit an.
3204146V0001EM
30
KENNTNIS DES FAHRZEUGES
Page 33 of 228

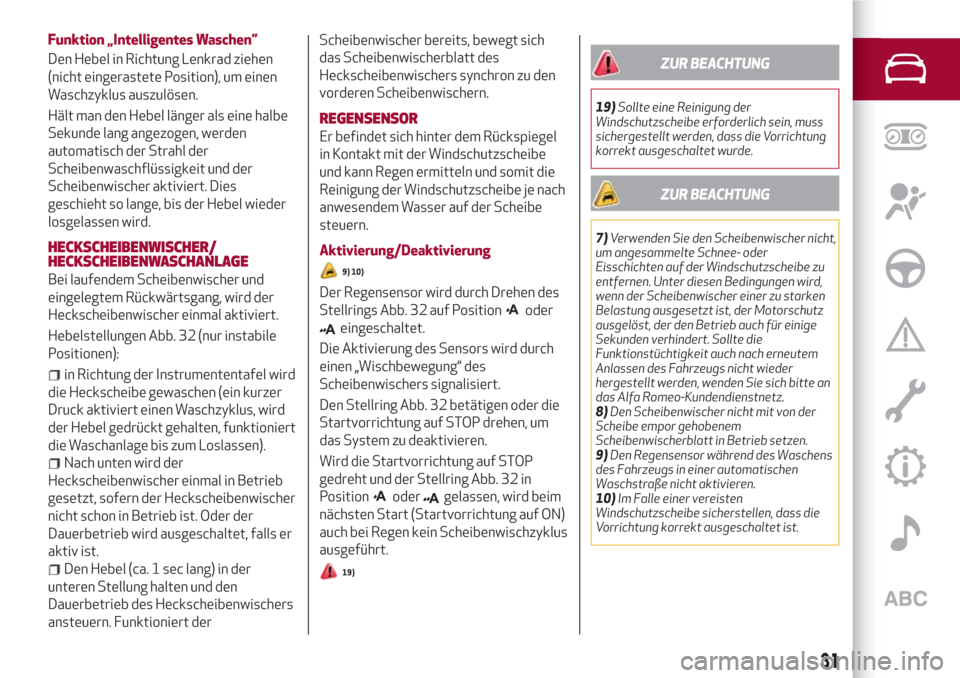

Funktion „Intelligentes Waschen”
Den Hebel in Richtung Lenkrad ziehen
(nicht eingerastete Position), um einen
Waschzyklus auszulösen.
Hält man den Hebel länger als eine halbe
Sekunde lang angezogen, werden
automatisch der Strahl der
Scheibenwaschflüssigkeit und der
Scheibenwischer aktiviert. Dies
geschieht so lange, bis der Hebel wieder
losgelassen wird.
HECKSCHEIBENWISCHER/
HECKSCHEIBENWASCHANLAGE
Bei laufendem Scheibenwischer und
eingelegtem Rückwärtsgang, wird der
Heckscheibenwischer einmal aktiviert.
Hebelstellungen Abb. 32 (nur instabile
Positionen):
in Richtung der Instrumententafel wird
die Heckscheibe gewaschen (ein kurzer
Druck aktiviert einen Waschzyklus, wird
der Hebel gedrückt gehalten, funktioniert
die Waschanlage bis zum Loslassen).
Nach unten wird der
Heckscheibenwischer einmal in Betrieb
gesetzt, sofern der Heckscheibenwischer
nicht schon in Betrieb ist. Oder der
Dauerbetrieb wird ausgeschaltet, falls er
aktiv ist.
Den Hebel (ca. 1 sec lang) in der
unteren Stellung halten und den
Dauerbetrieb des Heckscheibenwischers
ansteuern. Funktioniert derScheibenwischer bereits, bewegt sich
das Scheibenwischerblatt des
Heckscheibenwischers synchron zu den
vorderen Scheibenwischern.
REGENSENSOR
Er befindet sich hinter dem Rückspiegel
in Kontakt mit der Windschutzscheibe
und kann Regen ermitteln und somit die
Reinigung der Windschutzscheibe je nach
anwesendem Wasser auf der Scheibe
steuern.
Aktivierung/Deaktivierung
9) 10)
Der Regensensor wird durch Drehen des
Stellrings Abb. 32 auf Position
oder
eingeschaltet.
Die Aktivierung des Sensors wird durch
einen „Wischbewegung“ des
Scheibenwischers signalisiert.
Den Stellring Abb. 32 betätigen oder die
Startvorrichtung auf STOP drehen, um
das System zu deaktivieren.
Wird die Startvorrichtung auf STOP
gedreht und der Stellring Abb. 32 in
Position
odergelassen, wird beim
nächsten Start (Startvorrichtung auf ON)
auch bei Regen kein Scheibenwischzyklus
ausgeführt.
19)
ZUR BEACHTUNG
19)Sollte eine Reinigung der
Windschutzscheibe erforderlich sein, muss
sichergestellt werden, dass die Vorrichtung
korrekt ausgeschaltet wurde.
ZUR BEACHTUNG
7)Verwenden Sie den Scheibenwischer nicht,
um angesammelte Schnee- oder
Eisschichten auf der Windschutzscheibe zu
entfernen. Unter diesen Bedingungen wird,
wenn der Scheibenwischer einer zu starken
Belastung ausgesetzt ist, der Motorschutz
ausgelöst, der den Betrieb auch für einige
Sekunden verhindert. Sollte die
Funktionstüchtigkeit auch nach erneutem
Anlassen des Fahrzeugs nicht wieder
hergestellt werden, wenden Sie sich bitte an
das Alfa Romeo-Kundendienstnetz.
8)Den Scheibenwischer nicht mit von der
Scheibe empor gehobenem
Scheibenwischerblatt in Betrieb setzen.
9)Den Regensensor während des Waschens
des Fahrzeugs in einer automatischen
Waschstraße nicht aktivieren.
10)Im Falle einer vereisten
Windschutzscheibe sicherstellen, dass die
Vorrichtung korrekt ausgeschaltet ist.
31
Page 34 of 228

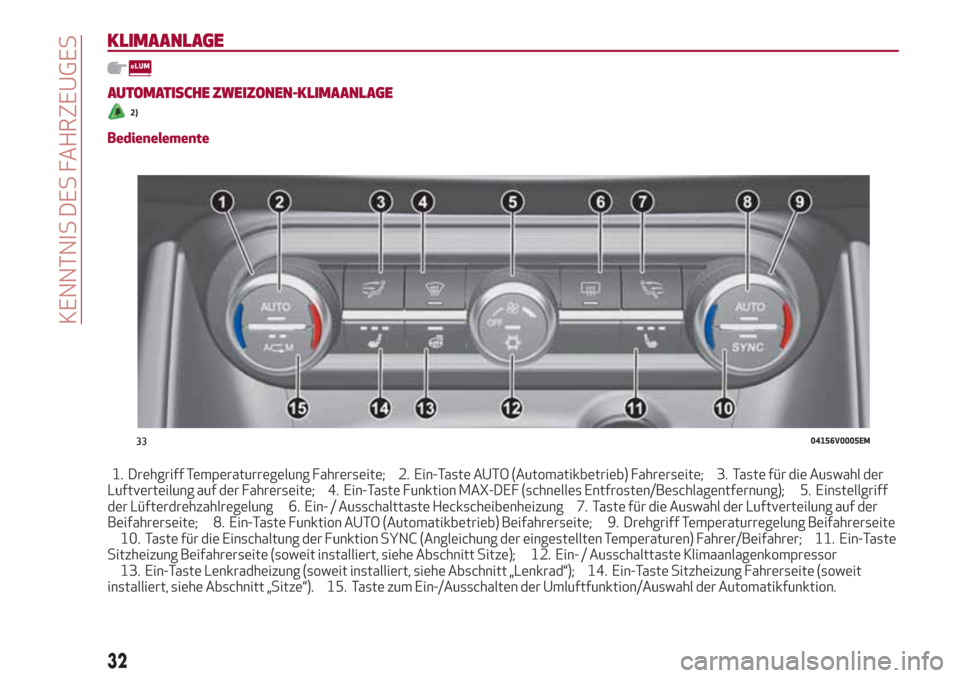

KLIMAANLAGE
AUTOMATISCHE ZWEIZONEN-KLIMAANLAGE
2)
Bedienelemente
1. Drehgriff Temperaturregelung Fahrerseite; 2. Ein-Taste AUTO (Automatikbetrieb) Fahrerseite; 3. Taste für die Auswahl der
Luftverteilung auf der Fahrerseite; 4. Ein-Taste Funktion MAX-DEF (schnelles Entfrosten/Beschlagentfernung); 5. Einstellgriff
der Lüfterdrehzahlregelung 6. Ein- / Ausschalttaste Heckscheibenheizung 7. Taste für die Auswahl der Luftverteilung auf der
Beifahrerseite; 8. Ein-Taste Funktion AUTO (Automatikbetrieb) Beifahrerseite; 9. Drehgriff Temperaturregelung Beifahrerseite
10. Taste für die Einschaltung der Funktion SYNC (Angleichung der eingestellten Temperaturen) Fahrer/Beifahrer; 11. Ein-Taste
Sitzheizung Beifahrerseite (soweit installiert, siehe Abschnitt Sitze); 12. Ein- / Ausschalttaste Klimaanlagenkompressor
13. Ein-Taste Lenkradheizung (soweit installiert, siehe Abschnitt „Lenkrad“); 14. Ein-Taste Sitzheizung Fahrerseite (soweit
installiert, siehe Abschnitt „Sitze“). 15. Taste zum Ein-/Ausschalten der Umluftfunktion/Auswahl der Automatikfunktion.
3304156V0005EM
32
KENNTNIS DES FAHRZEUGES
Page 35 of 228

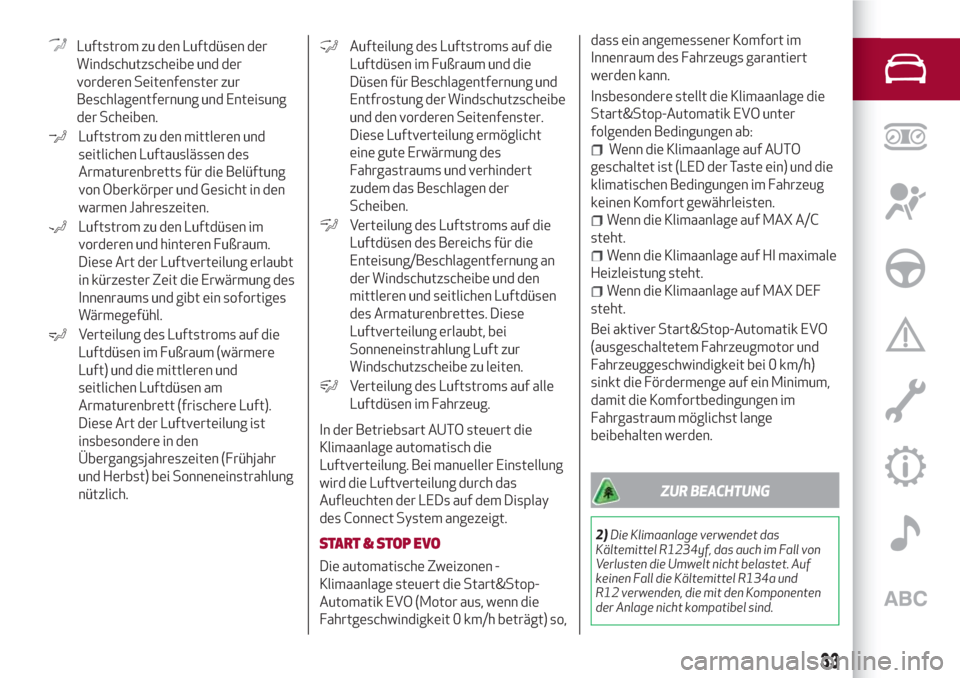

Luftstrom zu den Luftdüsen der
Windschutzscheibe und der
vorderen Seitenfenster zur
Beschlagentfernung und Enteisung
der Scheiben.
Luftstrom zu den mittleren und
seitlichen Luftauslässen des
Armaturenbretts für die Belüftung
von Oberkörper und Gesicht in den
warmen Jahreszeiten.
Luftstrom zu den Luftdüsen im
vorderen und hinteren Fußraum.
Diese Art der Luftverteilung erlaubt
in kürzester Zeit die Erwärmung des
Innenraums und gibt ein sofortiges
Wärmegefühl.
Verteilung des Luftstroms auf die
Luftdüsen im Fußraum (wärmere
Luft) und die mittleren und
seitlichen Luftdüsen am
Armaturenbrett (frischere Luft).
Diese Art der Luftverteilung ist
insbesondere in den
Übergangsjahreszeiten (Frühjahr
und Herbst) bei Sonneneinstrahlung
nützlich.
Aufteilung des Luftstroms auf die
Luftdüsen im Fußraum und die
Düsen für Beschlagentfernung und
Entfrostung der Windschutzscheibe
und den vorderen Seitenfenster.
Diese Luftverteilung ermöglicht
eine gute Erwärmung des
Fahrgastraums und verhindert
zudem das Beschlagen der
Scheiben.
Verteilung des Luftstroms auf die
Luftdüsen des Bereichs für die
Enteisung/Beschlagentfernung an
der Windschutzscheibe und den
mittleren und seitlichen Luftdüsen
des Armaturenbrettes. Diese
Luftverteilung erlaubt, bei
Sonneneinstrahlung Luft zur
Windschutzscheibe zu leiten.
Verteilung des Luftstroms auf alle
Luftdüsen im Fahrzeug.
In der Betriebsart AUTO steuert die
Klimaanlage automatisch die
Luftverteilung. Bei manueller Einstellung
wird die Luftverteilung durch das
Aufleuchten der LEDs auf dem Display
des Connect System angezeigt.
START & STOP EVO
Die automatische Zweizonen -
Klimaanlage steuert die Start&Stop-
Automatik EVO (Motor aus, wenn die
Fahrtgeschwindigkeit 0 km/h beträgt) so,dass ein angemessener Komfort im
Innenraum des Fahrzeugs garantiert
werden kann.
Insbesondere stellt die Klimaanlage die
Start&Stop-Automatik EVO unter
folgenden Bedingungen ab:
Wenn die Klimaanlage auf AUTO
geschaltet ist (LED der Taste ein) und die
klimatischen Bedingungen im Fahrzeug
keinen Komfort gewährleisten.
Wenn die Klimaanlage auf MAX A/C
steht.
Wenn die Klimaanlage auf HI maximale
Heizleistung steht.
Wenn die Klimaanlage auf MAX DEF
steht.
Bei aktiver Start&Stop-Automatik EVO
(ausgeschaltetem Fahrzeugmotor und
Fahrzeuggeschwindigkeit bei 0 km/h)
sinkt die Fördermenge auf ein Minimum,
damit die Komfortbedingungen im
Fahrgastraum möglichst lange
beibehalten werden.
ZUR BEACHTUNG
2)Die Klimaanlage verwendet das
Kältemittel R1234yf, das auch im Fall von
Verlusten die Umwelt nicht belastet. Auf
keinen Fall die Kältemittel R134a und
R12 verwenden, die mit den Komponenten
der Anlage nicht kompatibel sind.
33
Page 36 of 228

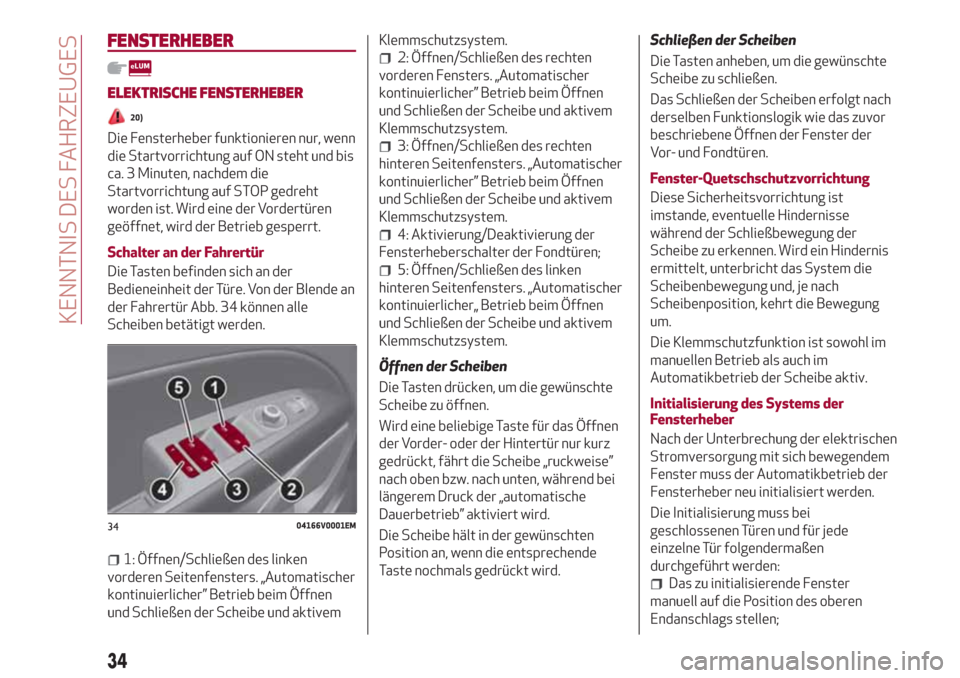

FENSTERHEBER
ELEKTRISCHE FENSTERHEBER
20)
Die Fensterheber funktionieren nur, wenn
die Startvorrichtung auf ON steht und bis
ca. 3 Minuten, nachdem die
Startvorrichtung auf STOP gedreht
worden ist. Wird eine der Vordertüren
geöffnet, wird der Betrieb gesperrt.
Schalter an der Fahrertür
Die Tasten befinden sich an der
Bedieneinheit der Türe. Von der Blende an
der Fahrertür Abb. 34 können alle
Scheiben betätigt werden.
1: Öffnen/Schließen des linken
vorderen Seitenfensters. „Automatischer
kontinuierlicher” Betrieb beim Öffnen
und Schließen der Scheibe und aktivemKlemmschutzsystem.
2: Öffnen/Schließen des rechten
vorderen Fensters. „Automatischer
kontinuierlicher” Betrieb beim Öffnen
und Schließen der Scheibe und aktivem
Klemmschutzsystem.
3: Öffnen/Schließen des rechten
hinteren Seitenfensters. „Automatischer
kontinuierlicher” Betrieb beim Öffnen
und Schließen der Scheibe und aktivem
Klemmschutzsystem.
4: Aktivierung/Deaktivierung der
Fensterheberschalter der Fondtüren;
5: Öffnen/Schließen des linken
hinteren Seitenfensters. „Automatischer
kontinuierlicher„ Betrieb beim Öffnen
und Schließen der Scheibe und aktivem
Klemmschutzsystem.
Öffnen der Scheiben
Die Tasten drücken, um die gewünschte
Scheibe zu öffnen.
Wird eine beliebige Taste für das Öffnen
der Vorder- oder der Hintertür nur kurz
gedrückt, fährt die Scheibe „ruckweise”
nach oben bzw. nach unten, während bei
längerem Druck der „automatische
Dauerbetrieb” aktiviert wird.
Die Scheibe hält in der gewünschten
Position an, wenn die entsprechende
Taste nochmals gedrückt wird.Schließen der Scheiben
Die Tasten anheben, um die gewünschte
Scheibe zu schließen.
Das Schließen der Scheiben erfolgt nach
derselben Funktionslogik wie das zuvor
beschriebene Öffnen der Fenster der
Vor- und Fondtüren.
Fenster-Quetschschutzvorrichtung
Diese Sicherheitsvorrichtung ist
imstande, eventuelle Hindernisse
während der Schließbewegung der
Scheibe zu erkennen. Wird ein Hindernis
ermittelt, unterbricht das System die
Scheibenbewegung und, je nach
Scheibenposition, kehrt die Bewegung
um.
Die Klemmschutzfunktion ist sowohl im
manuellen Betrieb als auch im
Automatikbetrieb der Scheibe aktiv.
Initialisierung des Systems der
Fensterheber
Nach der Unterbrechung der elektrischen
Stromversorgung mit sich bewegendem
Fenster muss der Automatikbetrieb der
Fensterheber neu initialisiert werden.
Die Initialisierung muss bei
geschlossenen Türen und für jede
einzelne Tür folgendermaßen
durchgeführt werden:
Das zu initialisierende Fenster
manuell auf die Position des oberen
Endanschlags stellen;
3404166V0001EM
34
KENNTNIS DES FAHRZEUGES
Page 37 of 228

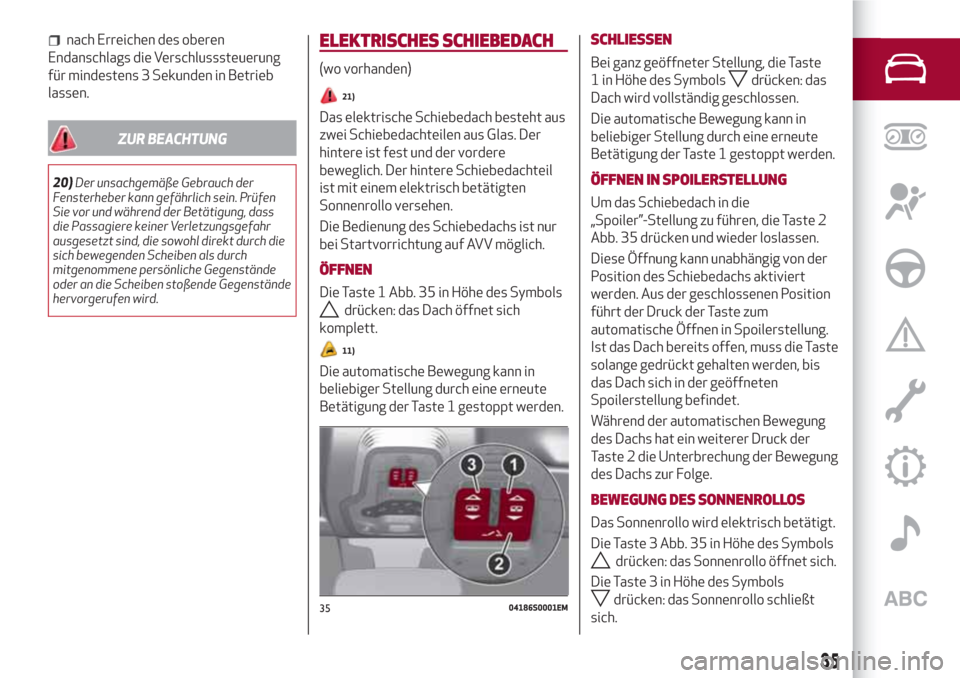

nach Erreichen des oberen
Endanschlags die Verschlusssteuerung
für mindestens 3 Sekunden in Betrieb
lassen.
ZUR BEACHTUNG
20)Der unsachgemäße Gebrauch der
Fensterheber kann gefährlich sein. Prüfen
Sie vor und während der Betätigung, dass
die Passagiere keiner Verletzungsgefahr
ausgesetzt sind, die sowohl direkt durch die
sich bewegenden Scheiben als durch
mitgenommene persönliche Gegenstände
oder an die Scheiben stoßende Gegenstände
hervorgerufen wird.
ELEKTRISCHES SCHIEBEDACH
(wo vorhanden)
21)
Das elektrische Schiebedach besteht aus
zwei Schiebedachteilen aus Glas. Der
hintere ist fest und der vordere
beweglich. Der hintere Schiebedachteil
ist mit einem elektrisch betätigten
Sonnenrollo versehen.
Die Bedienung des Schiebedachs ist nur
bei Startvorrichtung auf AVV möglich.
ÖFFNEN
Die Taste 1 Abb. 35 in Höhe des Symbols
drücken: das Dach öffnet sich
komplett.
11)
Die automatische Bewegung kann in
beliebiger Stellung durch eine erneute
Betätigung der Taste 1 gestoppt werden.
SCHLIESSEN
Bei ganz geöffneter Stellung, die Taste
1 in Höhe des Symbols
drücken: das
Dach wird vollständig geschlossen.
Die automatische Bewegung kann in
beliebiger Stellung durch eine erneute
Betätigung der Taste 1 gestoppt werden.
ÖFFNEN IN SPOILERSTELLUNG
Um das Schiebedach in die
„Spoiler”-Stellung zu führen, die Taste 2
Abb. 35 drücken und wieder loslassen.
Diese Öffnung kann unabhängig von der
Position des Schiebedachs aktiviert
werden. Aus der geschlossenen Position
führt der Druck der Taste zum
automatische Öffnen in Spoilerstellung.
Ist das Dach bereits offen, muss die Taste
solange gedrückt gehalten werden, bis
das Dach sich in der geöffneten
Spoilerstellung befindet.
Während der automatischen Bewegung
des Dachs hat ein weiterer Druck der
Taste 2 die Unterbrechung der Bewegung
des Dachs zur Folge.
BEWEGUNG DES SONNENROLLOS
Das Sonnenrollo wird elektrisch betätigt.
Die Taste 3 Abb. 35 in Höhe des Symbols
drücken: das Sonnenrollo öffnet sich.
Die Taste 3 in Höhe des Symbols
drücken: das Sonnenrollo schließt
sich.3504186S0001EM
35
Page 38 of 228

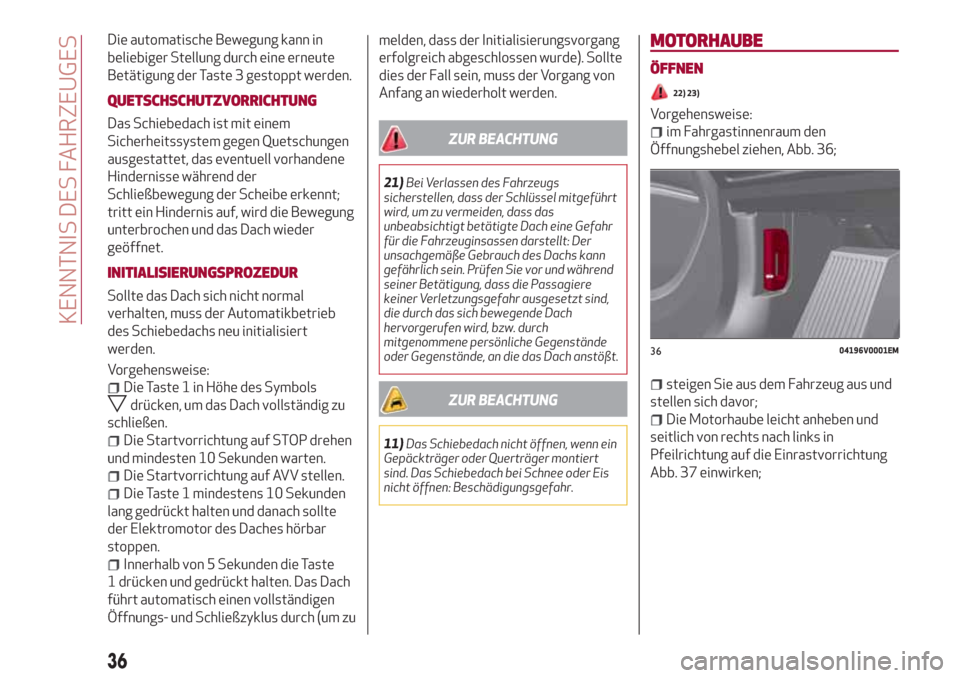

Die automatische Bewegung kann in
beliebiger Stellung durch eine erneute
Betätigung der Taste 3 gestoppt werden.
QUETSCHSCHUTZVORRICHTUNG
Das Schiebedach ist mit einem
Sicherheitssystem gegen Quetschungen
ausgestattet, das eventuell vorhandene
Hindernisse während der
Schließbewegung der Scheibe erkennt;
tritt ein Hindernis auf, wird die Bewegung
unterbrochen und das Dach wieder
geöffnet.
INITIALISIERUNGSPROZEDUR
Sollte das Dach sich nicht normal
verhalten, muss der Automatikbetrieb
des Schiebedachs neu initialisiert
werden.
Vorgehensweise:
Die Taste 1 in Höhe des Symbols
drücken, um das Dach vollständig zu
schließen.
Die Startvorrichtung auf STOP drehen
und mindesten 10 Sekunden warten.
Die Startvorrichtung auf AVV stellen.
Die Taste 1 mindestens 10 Sekunden
lang gedrückt halten und danach sollte
der Elektromotor des Daches hörbar
stoppen.
Innerhalb von 5 Sekunden die Taste
1 drücken und gedrückt halten. Das Dach
führt automatisch einen vollständigen
Öffnungs- und Schließzyklus durch (um zumelden, dass der Initialisierungsvorgang
erfolgreich abgeschlossen wurde). Sollte
dies der Fall sein, muss der Vorgang von
Anfang an wiederholt werden.
ZUR BEACHTUNG
21)Bei Verlassen des Fahrzeugs
sicherstellen, dass der Schlüssel mitgeführt
wird, um zu vermeiden, dass das
unbeabsichtigt betätigte Dach eine Gefahr
für die Fahrzeuginsassen darstellt: Der
unsachgemäße Gebrauch des Dachs kann
gefährlich sein. Prüfen Sie vor und während
seiner Betätigung, dass die Passagiere
keiner Verletzungsgefahr ausgesetzt sind,
die durch das sich bewegende Dach
hervorgerufen wird, bzw. durch
mitgenommene persönliche Gegenstände
oder Gegenstände, an die das Dach anstößt.
ZUR BEACHTUNG
11)Das Schiebedach nicht öffnen, wenn ein
Gepäckträger oder Querträger montiert
sind. Das Schiebedach bei Schnee oder Eis
nicht öffnen: Beschädigungsgefahr.
MOTORHAUBE
ÖFFNEN
22) 23)
Vorgehensweise:
im Fahrgastinnenraum den
Öffnungshebel ziehen, Abb. 36;
steigen Sie aus dem Fahrzeug aus und
stellen sich davor;
Die Motorhaube leicht anheben und
seitlich von rechts nach links in
Pfeilrichtung auf die Einrastvorrichtung
Abb. 37 einwirken;
3604196V0001EM
36
KENNTNIS DES FAHRZEUGES
Page 39 of 228

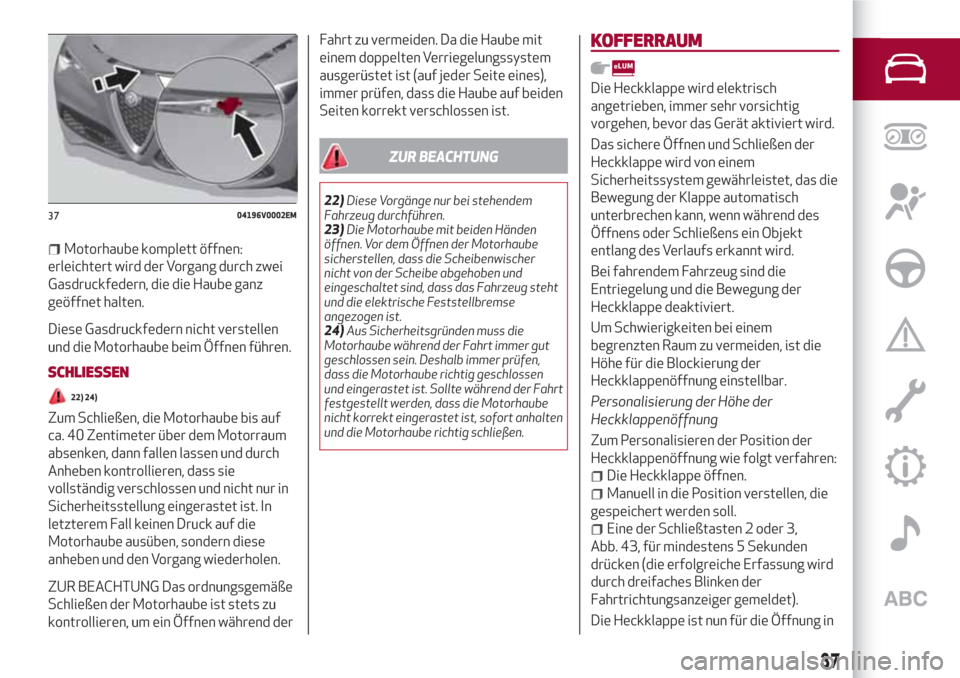

Motorhaube komplett öffnen:
erleichtert wird der Vorgang durch zwei
Gasdruckfedern, die die Haube ganz
geöffnet halten.
Diese Gasdruckfedern nicht verstellen
und die Motorhaube beim Öffnen führen.
SCHLIESSEN
22) 24)
Zum Schließen, die Motorhaube bis auf
ca. 40 Zentimeter über dem Motorraum
absenken, dann fallen lassen und durch
Anheben kontrollieren, dass sie
vollständig verschlossen und nicht nur in
Sicherheitsstellung eingerastet ist. In
letzterem Fall keinen Druck auf die
Motorhaube ausüben, sondern diese
anheben und den Vorgang wiederholen.
ZUR BEACHTUNG Das ordnungsgemäße
Schließen der Motorhaube ist stets zu
kontrollieren, um ein Öffnen während derFahrt zu vermeiden. Da die Haube mit
einem doppelten Verriegelungssystem
ausgerüstet ist (auf jeder Seite eines),
immer prüfen, dass die Haube auf beiden
Seiten korrekt verschlossen ist.
ZUR BEACHTUNG
22)Diese Vorgänge nur bei stehendem
Fahrzeug durchführen.
23)Die Motorhaube mit beiden Händen
öffnen. Vor dem Öffnen der Motorhaube
sicherstellen, dass die Scheibenwischer
nicht von der Scheibe abgehoben und
eingeschaltet sind, dass das Fahrzeug steht
und die elektrische Feststellbremse
angezogen ist.
24)Aus Sicherheitsgründen muss die
Motorhaube während der Fahrt immer gut
geschlossen sein. Deshalb immer prüfen,
dass die Motorhaube richtig geschlossen
und eingerastet ist. Sollte während der Fahrt
festgestellt werden, dass die Motorhaube
nicht korrekt eingerastet ist, sofort anhalten
und die Motorhaube richtig schließen.
KOFFERRAUM
Die Heckklappe wird elektrisch
angetrieben, immer sehr vorsichtig
vorgehen, bevor das Gerät aktiviert wird.
Das sichere Öffnen und Schließen der
Heckklappe wird von einem
Sicherheitssystem gewährleistet, das die
Bewegung der Klappe automatisch
unterbrechen kann, wenn während des
Öffnens oder Schließens ein Objekt
entlang des Verlaufs erkannt wird.
Bei fahrendem Fahrzeug sind die
Entriegelung und die Bewegung der
Heckklappe deaktiviert.
Um Schwierigkeiten bei einem
begrenzten Raum zu vermeiden, ist die
Höhe für die Blockierung der
Heckklappenöffnung einstellbar.
Personalisierung der Höhe der
Heckklappenöffnung
Zum Personalisieren der Position der
Heckklappenöffnung wie folgt verfahren:
Die Heckklappe öffnen.
Manuell in die Position verstellen, die
gespeichert werden soll.
Eine der Schließtasten 2 oder 3,
Abb. 43, für mindestens 5 Sekunden
drücken (die erfolgreiche Erfassung wird
durch dreifaches Blinken der
Fahrtrichtungsanzeiger gemeldet).
Die Heckklappe ist nun für die Öffnung in
3704196V0002EM
37
Page 40 of 228

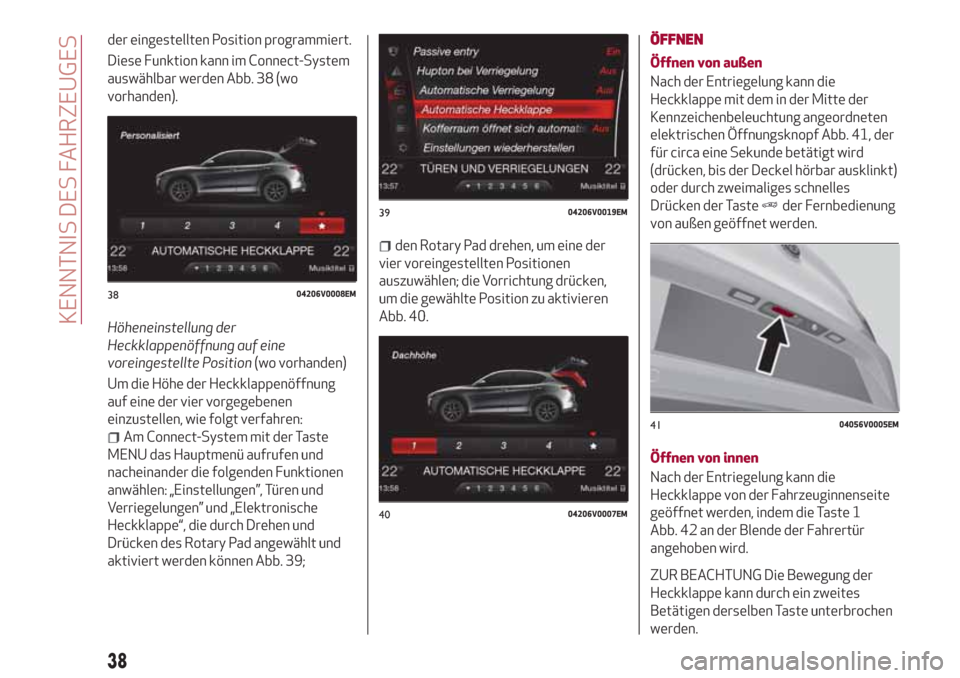

der eingestellten Position programmiert.
Diese Funktion kann im Connect-System
auswählbar werden Abb. 38 (wo
vorhanden).
Höheneinstellung der
Heckklappenöffnung auf eine
voreingestellte Position(wo vorhanden)
Um die Höhe der Heckklappenöffnung
auf eine der vier vorgegebenen
einzustellen, wie folgt verfahren:
Am Connect-System mit der Taste
MENU das Hauptmenü aufrufen und
nacheinander die folgenden Funktionen
anwählen: „Einstellungen”, Türen und
Verriegelungen” und „Elektronische
Heckklappe“, die durch Drehen und
Drücken des Rotary Pad angewählt und
aktiviert werden können Abb. 39;
den Rotary Pad drehen, um eine der
vier voreingestellten Positionen
auszuwählen; die Vorrichtung drücken,
um die gewählte Position zu aktivieren
Abb. 40.
ÖFFNEN
Öffnen von außen
Nach der Entriegelung kann die
Heckklappe mit dem in der Mitte der
Kennzeichenbeleuchtung angeordneten
elektrischen Öffnungsknopf Abb. 41, der
für circa eine Sekunde betätigt wird
(drücken, bis der Deckel hörbar ausklinkt)
oder durch zweimaliges schnelles
Drücken der Taste
der Fernbedienung
von außen geöffnet werden.
Öffnen von innen
Nach der Entriegelung kann die
Heckklappe von der Fahrzeuginnenseite
geöffnet werden, indem die Taste 1
Abb. 42 an der Blende der Fahrertür
angehoben wird.
ZUR BEACHTUNG Die Bewegung der
Heckklappe kann durch ein zweites
Betätigen derselben Taste unterbrochen
werden.
3804206V0008EM
3904206V0019EM
4004206V0007EM
4104056V0005EM
38
KENNTNIS DES FAHRZEUGES
