Sprache (hiermit kann die angezeigte
Sprache im System gewählt werden).
Wiederherstellung der Einstellungen
(gestattet die Rücksetzung der zuvor
eingegebenen Einstellungen und die
Wiederherstellung der
Werkseinstellungen).
Zum Aufrufen und Einstellungen der
einzelnen Funktionen, das Rotary Pad
zum Auswählen und Bestätigen der
Befehle entsprechend drehen und
drücken.
Uhrzeit und Datum
Nach Anwahl dieser Option können
folgende Einstellungen geändert werden

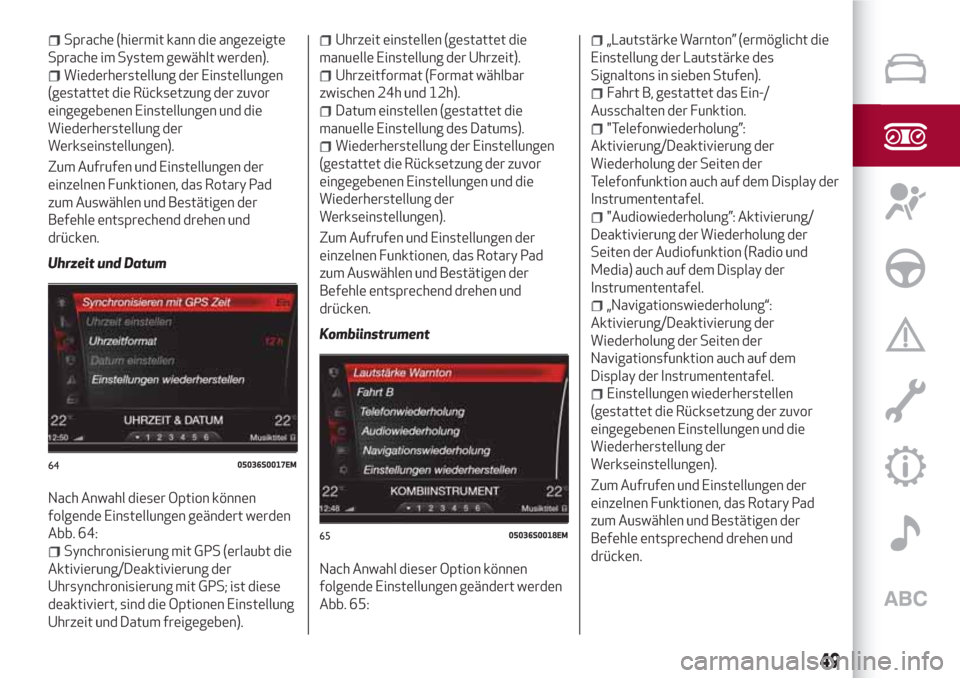

Abb. 64:
Synchronisierung mit GPS (erlaubt die
Aktivierung/Deaktivierung der
Uhrsynchronisierung mit GPS; ist diese
deaktiviert, sind die Optionen Einstellung
Uhrzeit und Datum freigegeben).
Uhrzeit einstellen (gestattet die
manuelle Einstellung der Uhrzeit).
Uhrzeitformat (Format wählbar
zwischen 24h und 12h).
Datum einstellen (gestattet die
manuelle Einstellung des Datums).
Wiederherstellung der Einstellungen
(gestattet die Rücksetzung der zuvor
eingegebenen Einstellungen und die
Wiederherstellung der
Werkseinstellungen).
Zum Aufrufen und Einstellungen der
einzelnen Funktionen, das Rotary Pad
zum Auswählen und Bestätigen der
Befehle entsprechend drehen und
drücken.
Kombiinstrument
Nach Anwahl dieser Option können
folgende Einstellungen geändert werden
Abb. 65:
„Lautstärke Warnton” (ermöglicht die
Einstellung der Lautstärke des
Signaltons in sieben Stufen).
Fahrt B, gestattet das Ein-/
Ausschalten der Funktion.
"Telefonwiederholung”:
Aktivierung/Deaktivierung der
Wiederholung der Seiten der
Telefonfunktion auch auf dem Display der
Instrumententafel.
"Audiowiederholung”: Aktivierung/
Deaktivierung der Wiederholung der
Seiten der Audiofunktion (Radio und
Media) auch auf dem Display der
Instrumententafel.
„Navigationswiederholung“:
Aktivierung/Deaktivierung der
Wiederholung der Seiten der
Navigationsfunktion auch auf dem
Display der Instrumententafel.
Einstellungen wiederherstellen
(gestattet die Rücksetzung der zuvor
eingegebenen Einstellungen und die
Wiederherstellung der
Werkseinstellungen).
Zum Aufrufen und Einstellungen der
einzelnen Funktionen, das Rotary Pad
zum Auswählen und Bestätigen der
Befehle entsprechend drehen und
drücken.
6405036S0017EM
6505036S0018EM
49
Page 52 of 228
KONTROLLLEUCHTEN UND
MELDUNGEN
ZUR BEACHTUNG Das Aufleuchten der
Kontrollleuchte ist mit einer spezifischen
Meldung und/oder einem akustischen
Signal verbunden, sofern die
Instrumententafel dafür vorgesehen ist.
Diese Anzeigen sind zusammenfassend und
vorbeugend. Sie sind nicht ausreichend und
kein Ersatz zum sorgfältigen Lesen der
Betriebsanleitung. Bei einer
Störungsmeldung ist stets auf die Angaben
in diesem Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die
Störungsmeldungen, die auf dem Display
erscheinen, sind in zwei Kategorien
unterteilt: schwere Störungen und
weniger schwere Störungen. Die
schweren Störungen werden für längere
Zeit in einem „Anzeigezyklus” wiederholt.
Die weniger schweren Störungen werden
für eine begrenzte Zeit in einem
„Anzeigezyklus” wiederholt. Der
Anzeigezyklus beider Kategorien kann
durch Betätigen der Taste am
Scheibenwischerhebel abgebrochen
werden. Die Kontrollleuchte auf der
Instrumententafel bleibt eingeschaltet,
solange die Ursache der Störung nicht
behoben wird.
50
KENNTNIS DER INSTRUMENTENTAFEL
Page 53 of 228

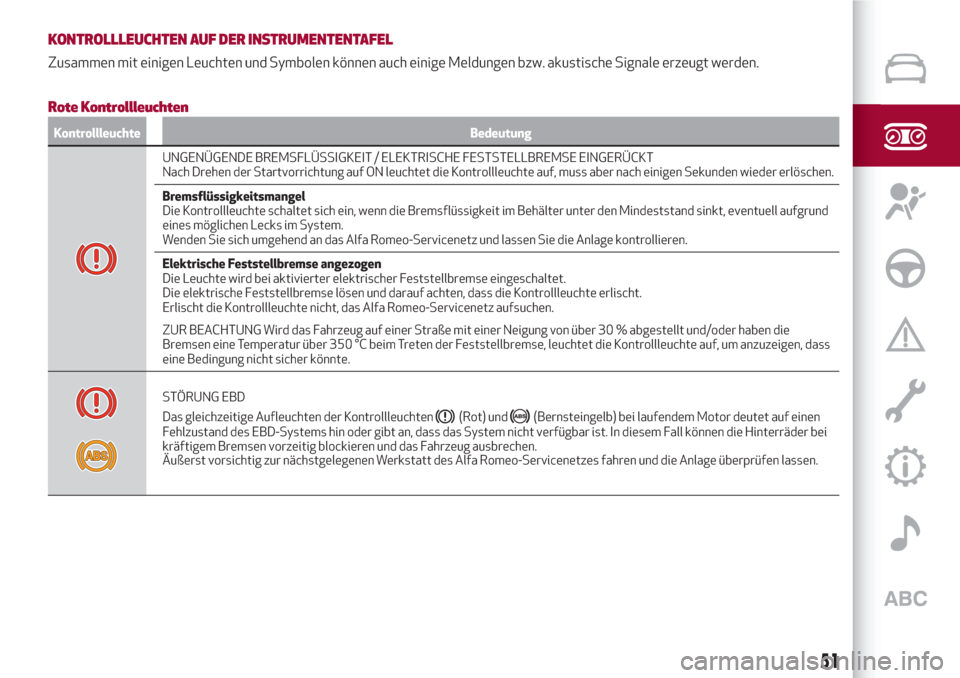

KONTROLLLEUCHTEN AUF DER INSTRUMENTENTAFEL
Zusammen mit einigen Leuchten und Symbolen können auch einige Meldungen bzw. akustische Signale erzeugt werden.
Rote Kontrollleuchten
Kontrollleuchte Bedeutung
UNGENÜGENDE BREMSFLÜSSIGKEIT / ELEKTRISCHE FESTSTELLBREMSE EINGERÜCKT
Nach Drehen der Startvorrichtung auf ON leuchtet die Kontrollleuchte auf, muss aber nach einigen Sekunden wieder erlöschen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die Bremsflüssigkeit im Behälter unter den Mindeststand sinkt, eventuell aufgrund
eines möglichen Lecks im System.
Wenden Sie sich umgehend an das Alfa Romeo-Servicenetz und lassen Sie die Anlage kontrollieren.
Elektrische Feststellbremse angezogen
Die Leuchte wird bei aktivierter elektrischer Feststellbremse eingeschaltet.
Die elektrische Feststellbremse lösen und darauf achten, dass die Kontrollleuchte erlischt.
Erlischt die Kontrollleuchte nicht, das Alfa Romeo-Servicenetz aufsuchen.
ZUR BEACHTUNG Wird das Fahrzeug auf einer Straße mit einer Neigung von über 30 % abgestellt und/oder haben die
Bremsen eine Temperatur über 350 °C beim Treten der Feststellbremse, leuchtet die Kontrollleuchte auf, um anzuzeigen, dass
eine Bedingung nicht sicher könnte.
STÖRUNG EBD
Das gleichzeitige Aufleuchten der Kontrollleuchten
(Rot) und(Bernsteingelb) bei laufendem Motor deutet auf einen
Fehlzustand des EBD-Systems hin oder gibt an, dass das System nicht verfügbar ist. In diesem Fall können die Hinterräder bei
kräftigem Bremsen vorzeitig blockieren und das Fahrzeug ausbrechen.
Äußerst vorsichtig zur nächstgelegenen Werkstatt des Alfa Romeo-Servicenetzes fahren und die Anlage überprüfen lassen.
51
Page 54 of 228
Kontrollleuchte Bedeutung

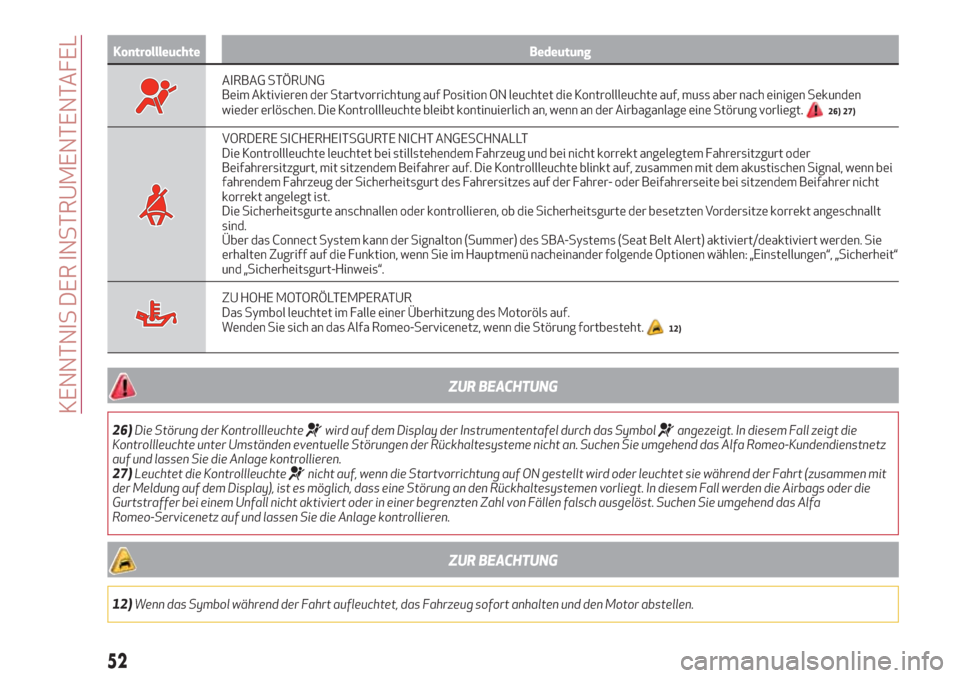

AIRBAG STÖRUNG
Beim Aktivieren der Startvorrichtung auf Position ON leuchtet die Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder erlöschen. Die Kontrollleuchte bleibt kontinuierlich an, wenn an der Airbaganlage eine Störung vorliegt.
26) 27)
VORDERE SICHERHEITSGURTE NICHT ANGESCHNALLT
Die Kontrollleuchte leuchtet bei stillstehendem Fahrzeug und bei nicht korrekt angelegtem Fahrersitzgurt oder
Beifahrersitzgurt, mit sitzendem Beifahrer auf. Die Kontrollleuchte blinkt auf, zusammen mit dem akustischen Signal, wenn bei
fahrendem Fahrzeug der Sicherheitsgurt des Fahrersitzes auf der Fahrer- oder Beifahrerseite bei sitzendem Beifahrer nicht
korrekt angelegt ist.
Die Sicherheitsgurte anschnallen oder kontrollieren, ob die Sicherheitsgurte der besetzten Vordersitze korrekt angeschnallt
sind.
Über das Connect System kann der Signalton (Summer) des SBA-Systems (Seat Belt Alert) aktiviert/deaktiviert werden. Sie
erhalten Zugriff auf die Funktion, wenn Sie im Hauptmenü nacheinander folgende Optionen wählen: „Einstellungen“, „Sicherheit“
und „Sicherheitsgurt-Hinweis“.
ZU HOHE MOTORÖLTEMPERATUR
Das Symbol leuchtet im Falle einer Überhitzung des Motoröls auf.
Wenden Sie sich an das Alfa Romeo-Servicenetz, wenn die Störung fortbesteht.
12)

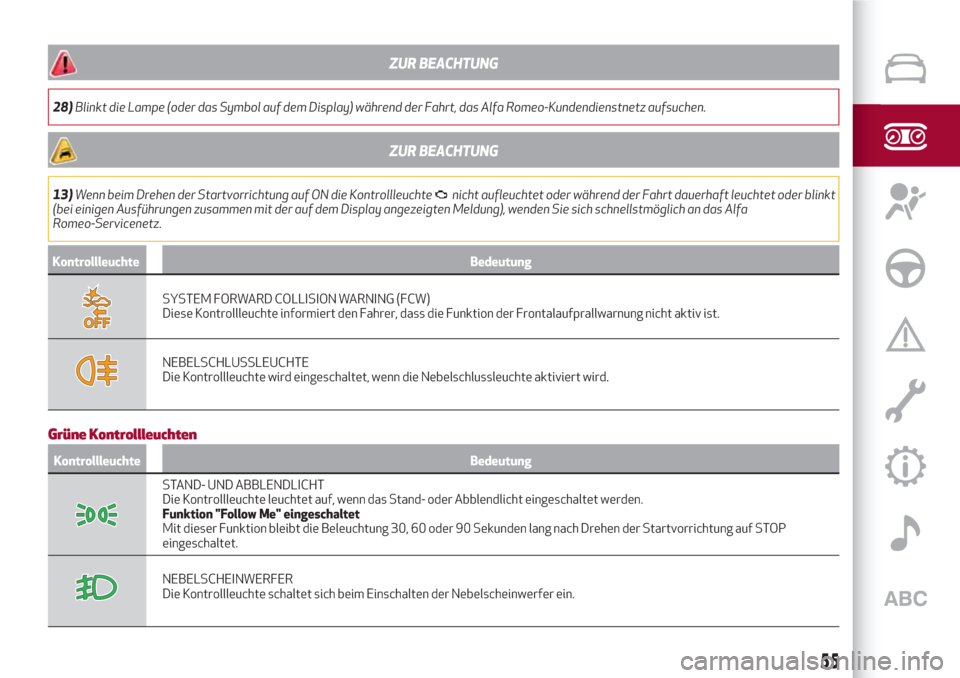

ZUR BEACHTUNG
26)Die Störung der Kontrollleuchtewird auf dem Display der Instrumententafel durch das Symbolangezeigt. In diesem Fall zeigt die
Kontrollleuchte unter Umständen eventuelle Störungen der Rückhaltesysteme nicht an. Suchen Sie umgehend das Alfa Romeo-Kundendienstnetz
auf und lassen Sie die Anlage kontrollieren.
27)Leuchtet die Kontrollleuchte
nicht auf, wenn die Startvorrichtung auf ON gestellt wird oder leuchtet sie während der Fahrt (zusammen mit
der Meldung auf dem Display), ist es möglich, dass eine Störung an den Rückhaltesystemen vorliegt. In diesem Fall werden die Airbags oder die
Gurtstraffer bei einem Unfall nicht aktiviert oder in einer begrenzten Zahl von Fällen falsch ausgelöst. Suchen Sie umgehend das Alfa
Romeo-Servicenetz auf und lassen Sie die Anlage kontrollieren.
ZUR BEACHTUNG
12)Wenn das Symbol während der Fahrt aufleuchtet, das Fahrzeug sofort anhalten und den Motor abstellen.
52
KENNTNIS DER INSTRUMENTENTAFEL
Page 55 of 228

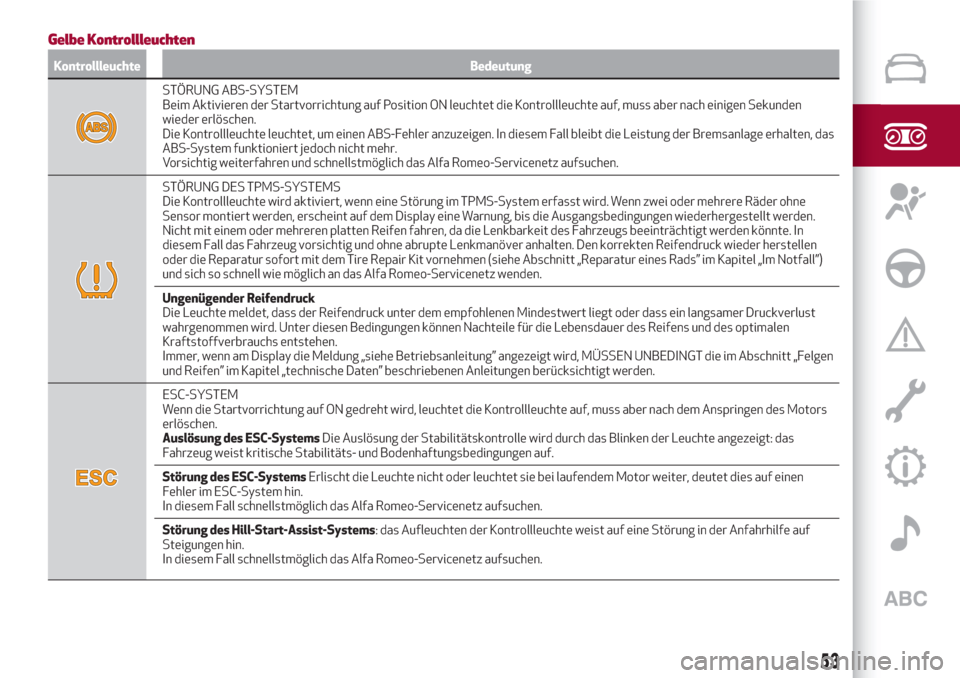

Gelbe Kontrollleuchten
Kontrollleuchte Bedeutung
STÖRUNG ABS-SYSTEM
Beim Aktivieren der Startvorrichtung auf Position ON leuchtet die Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder erlöschen.
Die Kontrollleuchte leuchtet, um einen ABS-Fehler anzuzeigen. In diesem Fall bleibt die Leistung der Bremsanlage erhalten, das
ABS-System funktioniert jedoch nicht mehr.
Vorsichtig weiterfahren und schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG DES TPMS-SYSTEMS
Die Kontrollleuchte wird aktiviert, wenn eine Störung im TPMS-System erfasst wird. Wenn zwei oder mehrere Räder ohne
Sensor montiert werden, erscheint auf dem Display eine Warnung, bis die Ausgangsbedingungen wiederhergestellt werden.
Nicht mit einem oder mehreren platten Reifen fahren, da die Lenkbarkeit des Fahrzeugs beeinträchtigt werden könnte. In
diesem Fall das Fahrzeug vorsichtig und ohne abrupte Lenkmanöver anhalten. Den korrekten Reifendruck wieder herstellen
oder die Reparatur sofort mit dem Tire Repair Kit vornehmen (siehe Abschnitt „Reparatur eines Rads” im Kapitel „Im Notfall”)
und sich so schnell wie möglich an das Alfa Romeo-Servicenetz wenden.
Ungenügender Reifendruck
Die Leuchte meldet, dass der Reifendruck unter dem empfohlenen Mindestwert liegt oder dass ein langsamer Druckverlust
wahrgenommen wird. Unter diesen Bedingungen können Nachteile für die Lebensdauer des Reifens und des optimalen
Kraftstoffverbrauchs entstehen.
Immer, wenn am Display die Meldung „siehe Betriebsanleitung” angezeigt wird, MÜSSEN UNBEDINGT die im Abschnitt „Felgen
und Reifen” im Kapitel „technische Daten” beschriebenen Anleitungen berücksichtigt werden.
ESC-SYSTEM
Wenn die Startvorrichtung auf ON gedreht wird, leuchtet die Kontrollleuchte auf, muss aber nach dem Anspringen des Motors
erlöschen.
Auslösung des ESC-SystemsDie Auslösung der Stabilitätskontrolle wird durch das Blinken der Leuchte angezeigt: das
Fahrzeug weist kritische Stabilitäts- und Bodenhaftungsbedingungen auf.
Störung des ESC-SystemsErlischt die Leuchte nicht oder leuchtet sie bei laufendem Motor weiter, deutet dies auf einen
Fehler im ESC-System hin.
In diesem Fall schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
Störung des Hill-Start-Assist-Systems: das Aufleuchten der Kontrollleuchte weist auf eine Störung in der Anfahrhilfe auf
Steigungen hin.
In diesem Fall schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
53
Page 56 of 228

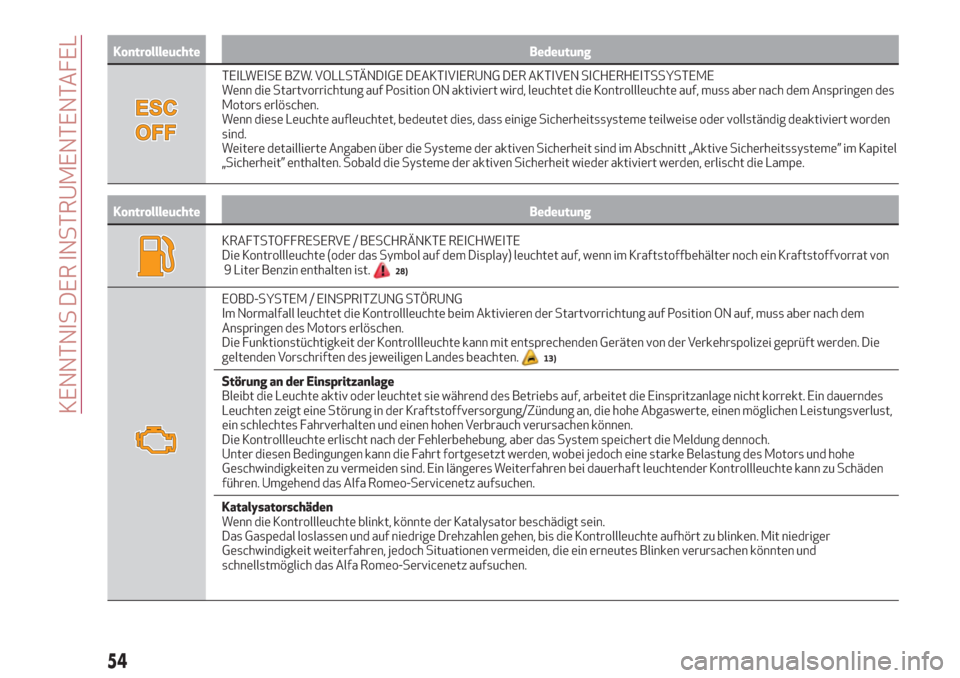

Kontrollleuchte Bedeutung
TEILWEISE BZW. VOLLSTÄNDIGE DEAKTIVIERUNG DER AKTIVEN SICHERHEITSSYSTEME
Wenn die Startvorrichtung auf Position ON aktiviert wird, leuchtet die Kontrollleuchte auf, muss aber nach dem Anspringen des
Motors erlöschen.
Wenn diese Leuchte aufleuchtet, bedeutet dies, dass einige Sicherheitssysteme teilweise oder vollständig deaktiviert worden
sind.
Weitere detaillierte Angaben über die Systeme der aktiven Sicherheit sind im Abschnitt „Aktive Sicherheitssysteme” im Kapitel
„Sicherheit” enthalten. Sobald die Systeme der aktiven Sicherheit wieder aktiviert werden, erlischt die Lampe.
Kontrollleuchte Bedeutung
KRAFTSTOFFRESERVE / BESCHRÄNKTE REICHWEITE
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet auf, wenn im Kraftstoffbehälter noch ein Kraftstoffvorrat von
9 Liter Benzin enthalten ist.
28)
EOBD-SYSTEM / EINSPRITZUNG STÖRUNG
Im Normalfall leuchtet die Kontrollleuchte beim Aktivieren der Startvorrichtung auf Position ON auf, muss aber nach dem
Anspringen des Motors erlöschen.
Die Funktionstüchtigkeit der Kontrollleuchte kann mit entsprechenden Geräten von der Verkehrspolizei geprüft werden. Die
geltenden Vorschriften des jeweiligen Landes beachten.
13)
Störung an der Einspritzanlage
Bleibt die Leuchte aktiv oder leuchtet sie während des Betriebs auf, arbeitet die Einspritzanlage nicht korrekt. Ein dauerndes
Leuchten zeigt eine Störung in der Kraftstoffversorgung/Zündung an, die hohe Abgaswerte, einen möglichen Leistungsverlust,
ein schlechtes Fahrverhalten und einen hohen Verbrauch verursachen können.
Die Kontrollleuchte erlischt nach der Fehlerbehebung, aber das System speichert die Meldung dennoch.
Unter diesen Bedingungen kann die Fahrt fortgesetzt werden, wobei jedoch eine starke Belastung des Motors und hohe
Geschwindigkeiten zu vermeiden sind. Ein längeres Weiterfahren bei dauerhaft leuchtender Kontrollleuchte kann zu Schäden
führen. Umgehend das Alfa Romeo-Servicenetz aufsuchen.
Katalysatorschäden
Wenn die Kontrollleuchte blinkt, könnte der Katalysator beschädigt sein.
Das Gaspedal loslassen und auf niedrige Drehzahlen gehen, bis die Kontrollleuchte aufhört zu blinken. Mit niedriger
Geschwindigkeit weiterfahren, jedoch Situationen vermeiden, die ein erneutes Blinken verursachen könnten und
schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
54
KENNTNIS DER INSTRUMENTENTAFEL
Page 57 of 228
ZUR BEACHTUNG
28)Blinkt die Lampe (oder das Symbol auf dem Display) während der Fahrt, das Alfa Romeo-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG
13)Wenn beim Drehen der Startvorrichtung auf ON die Kontrollleuchtenicht aufleuchtet oder während der Fahrt dauerhaft leuchtet oder blinkt
(bei einigen Ausführungen zusammen mit der auf dem Display angezeigten Meldung), wenden Sie sich schnellstmöglich an das Alfa
Romeo-Servicenetz.
Kontrollleuchte Bedeutung
SYSTEM FORWARD COLLISION WARNING (FCW)
Diese Kontrollleuchte informiert den Fahrer, dass die Funktion der Frontalaufprallwarnung nicht aktiv ist.
NEBELSCHLUSSLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
Grüne Kontrollleuchten
Kontrollleuchte Bedeutung
STAND- UND ABBLENDLICHT
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder Abblendlicht eingeschaltet werden.
Funktion "Follow Me" eingeschaltet
Mit dieser Funktion bleibt die Beleuchtung 30, 60 oder 90 Sekunden lang nach Drehen der Startvorrichtung auf STOP
eingeschaltet.
NEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich beim Einschalten der Nebelscheinwerfer ein.
55
Page 58 of 228
Kontrollleuchte Bedeutung
FAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach unten geschoben wird,
oder zusammen mit dem rechten Blinker, wenn die Warnblinklichttaste gedrückt wird.
FAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach oben geschoben wird
oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt wird.
AUTOMATISCHES FERNLICHT (Automatic High Beam) (auf dem 3.5" TFT-Display verfügbar)
Die Kontrollleuchte schaltet sich beim Einschalten des automatischen Fernlichts ein.
Blaue Kontrollleuchten
Kontrollleuchte Bedeutung
FERNLICHT (auf dem 3,5" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des Fernlichts auf.
56
KENNTNIS DER INSTRUMENTENTAFEL
Page 59 of 228

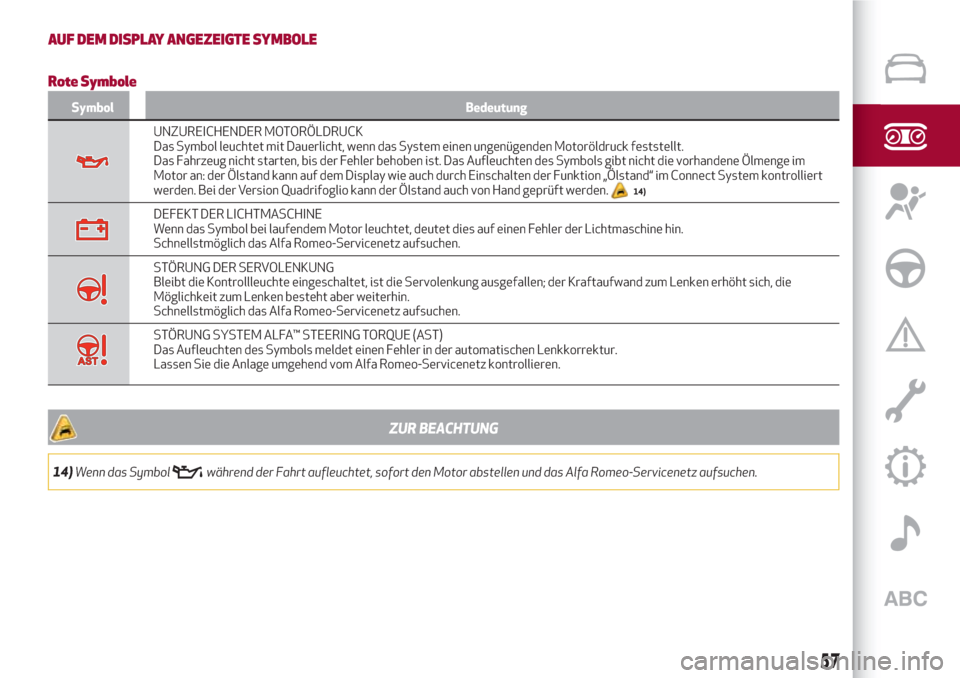

AUF DEM DISPLAY ANGEZEIGTE SYMBOLE
Rote Symbole
Symbol Bedeutung
UNZUREICHENDER MOTORÖLDRUCK
Das Symbol leuchtet mit Dauerlicht, wenn das System einen ungenügenden Motoröldruck feststellt.
Das Fahrzeug nicht starten, bis der Fehler behoben ist. Das Aufleuchten des Symbols gibt nicht die vorhandene Ölmenge im
Motor an: der Ölstand kann auf dem Display wie auch durch Einschalten der Funktion „Ölstand“ im Connect System kontrolliert
werden. Bei der Version Quadrifoglio kann der Ölstand auch von Hand geprüft werden.
14)
DEFEKT DER LICHTMASCHINE
Wenn das Symbol bei laufendem Motor leuchtet, deutet dies auf einen Fehler der Lichtmaschine hin.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG DER SERVOLENKUNG
Bleibt die Kontrollleuchte eingeschaltet, ist die Servolenkung ausgefallen; der Kraftaufwand zum Lenken erhöht sich, die
Möglichkeit zum Lenken besteht aber weiterhin.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM ALFA™ STEERING TORQUE (AST)
Das Aufleuchten des Symbols meldet einen Fehler in der automatischen Lenkkorrektur.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
ZUR BEACHTUNG
14)Wenn das Symbolwährend der Fahrt aufleuchtet, sofort den Motor abstellen und das Alfa Romeo-Servicenetz aufsuchen.
57
Page 60 of 228
Symbol Bedeutung
ZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Das Symbol leuchtet auf, wenn der Motor überhitzt ist.
Bei normaler Fahrt:Fahrzeug anhalten, den Motor abstellen und den Füllstand im Behälter überprüfen. Der Kühlflüssigkeitsstand
darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten, bis der Motor abkühlt. Dann langsam und vorsichtig den
Verschluss öffnen, Kühlflüssigkeit nachfüllen und prüfen, dass der Füllstand zwischen den MIN- und MAX-Kerben in dem Behälter
liegt. Außerdem prüfen, ob Leckstellen sichtbar sind. Sollte beim nächsten Anlassen das Symbol erneut aufleuchten, das Alfa
Romeo-Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs (z.B. bei Leistungserbringung):Langsamer fahren und, wenn die Kontrollleuchte nicht
erlischt, das Fahrzeug anhalten. Mit dem Fahrzeug 2 oder 3 Minuten lang bei laufendem Motor und leicht gedrücktem Gaspedal
stehen bleiben, um eine aktivere Zirkulation der Kühlflüssigkeit zu ermöglichen. Dann den Motor abstellen. Den
Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
HINWEIS Bei starker Fahrzeugbeanspruchung den Motor einige Minuten vor dem Abstellen bei erhöhter Drehzahl laufen
lassen.
UNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Das Symbol leuchtet wenn eine oder mehrere Türen nicht vollständig geschlossen sind. Bei offenen Türen und fahrendem
Fahrzeug ertönt ein akustisches Signal.
Die Türen korrekt schließen.
MOTORHAUBE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet auf, wenn die Motorhaube nicht richtig geschlossen ist; gleichzeitig wird die Abbildung eines Fahrzeugs mit
geöffneter Motorhaube eingeblendet.
Bei offener Motorhaube und fahrendem Fahrzeug ertönt ein akustisches Signal.
Motorhaube schließen.
HECKKLAPPE NICHT VOLLSTÄNDIG GESCHLOSSEN
Das Symbol leuchtet auf, wenn die Heckklappe nicht richtig geschlossen ist; gleichzeitig wird die Abbildung eines Fahrzeugs mit
geöffneter Heckklappe eingeblendet.
Bei offener Heckklappe und fahrendem Fahrzeug ertönt ein akustisches Signal.
Die Heckklappe richtig schließen.
58
KENNTNIS DER INSTRUMENTENTAFEL
