BMW 2 SERIES COUPE 2016 InstruktionsbÖcker (in Swedish)

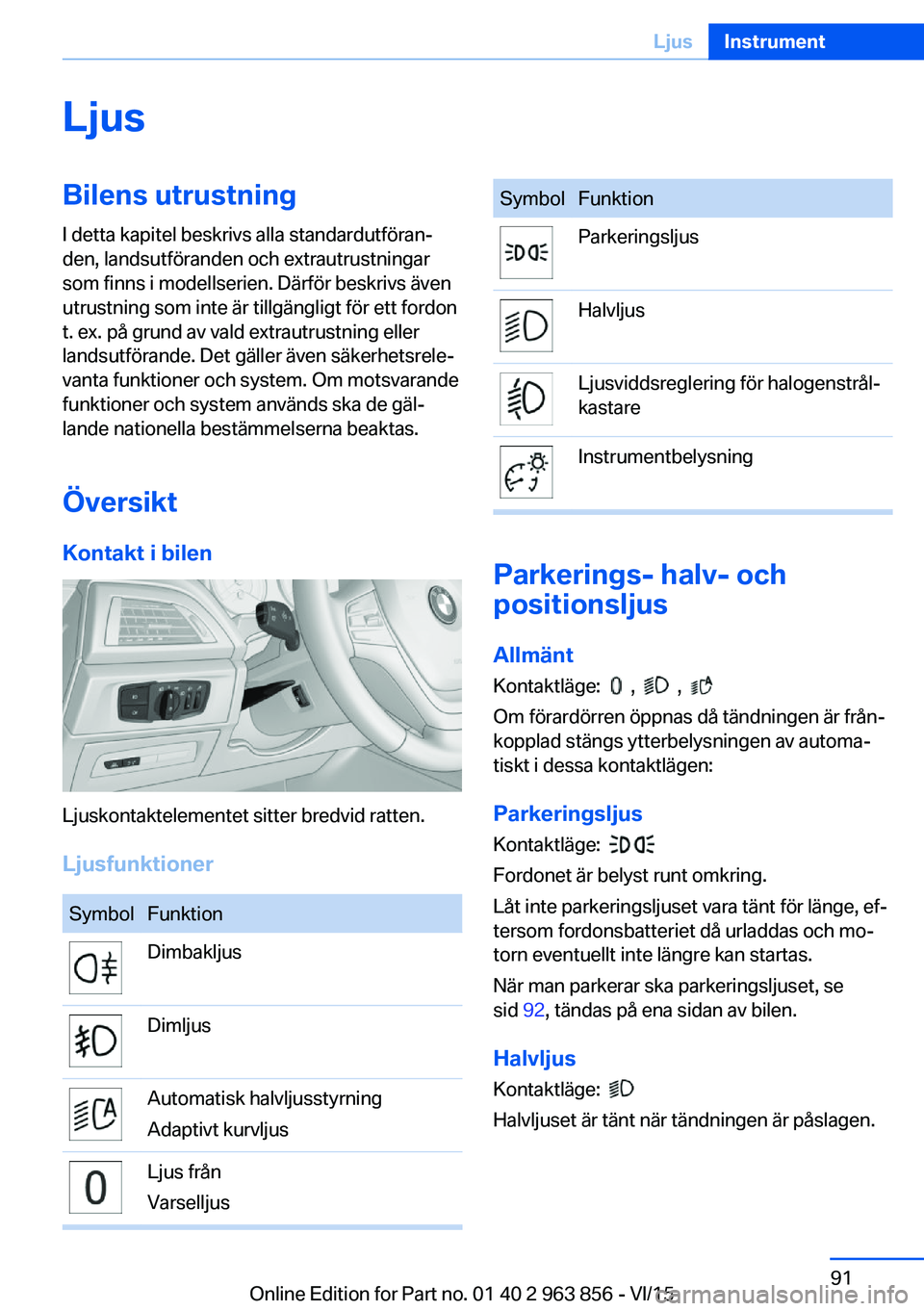

LjusBilens utrustningI detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordon
t. ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Översikt Kontakt i bilen
Ljuskontaktelementet sitter bredvid ratten.
Ljusfunktioner
SymbolFunktionDimbakljusDimljusAutomatisk halvljusstyrning
Adaptivt kurvljusLjus från
VarselljusSymbolFunktionParkeringsljusHalvljusLjusviddsreglering för halogenstrål‐
kastareInstrumentbelysning
Parkerings- halv- och
positionsljus
Allmänt
Kontaktläge:
, ,
Om förardörren öppnas då tändningen är från‐
kopplad stängs ytterbelysningen av automa‐
tiskt i dessa kontaktlägen:
Parkeringsljus Kontaktläge:

Fordonet är belyst runt omkring.
Låt inte parkeringsljuset vara tänt för länge, ef‐
tersom fordonsbatteriet då urladdas och mo‐
torn eventuellt inte längre kan startas.
När man parkerar ska parkeringsljuset, se
sid 92, tändas på ena sidan av bilen.
Halvljus
Kontaktläge:

Halvljuset är tänt när tändningen är påslagen.
Seite 91LjusInstrument91
Online Edition for Part no. 01 40 2 963 856 - VI/15

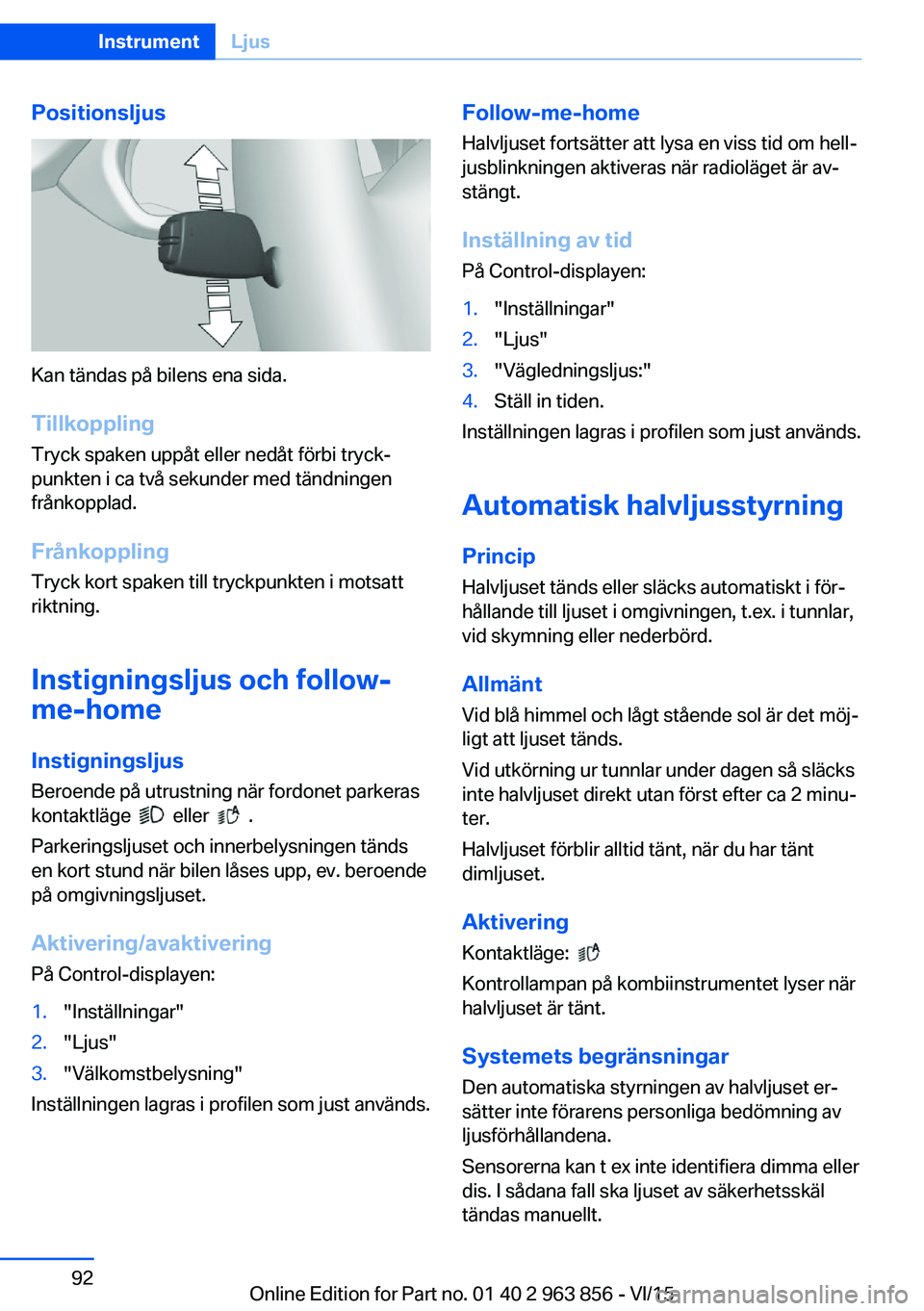

Positionsljus
Kan tändas på bilens ena sida.Tillkoppling
Tryck spaken uppåt eller nedåt förbi tryck‐
punkten i ca två sekunder med tändningen
frånkopplad.
Frånkoppling
Tryck kort spaken till tryckpunkten i motsatt
riktning.
Instigningsljus och follow-
me-home
Instigningsljus
Beroende på utrustning när fordonet parkeras
kontaktläge
eller .
Parkeringsljuset och innerbelysningen tänds
en kort stund när bilen låses upp, ev. beroende
på omgivningsljuset.
Aktivering/avaktivering
På Control-displayen:
1."Inställningar"2."Ljus"3."Välkomstbelysning"
Inställningen lagras i profilen som just används.
Follow-me-home Halvljuset fortsätter att lysa en viss tid om hell‐
jusblinkningen aktiveras när radioläget är av‐
stängt.
Inställning av tidPå Control-displayen:1."Inställningar"2."Ljus"3."Vägledningsljus:"4.Ställ in tiden.
Inställningen lagras i profilen som just används.
Automatisk halvljusstyrning
Princip Halvljuset tänds eller släcks automatiskt i för‐
hållande till ljuset i omgivningen, t.ex. i tunnlar,
vid skymning eller nederbörd.
Allmänt
Vid blå himmel och lågt stående sol är det möj‐
ligt att ljuset tänds.
Vid utkörning ur tunnlar under dagen så släcks
inte halvljuset direkt utan först efter ca 2 minu‐
ter.
Halvljuset förblir alltid tänt, när du har tänt
dimljuset.
Aktivering
Kontaktläge:

Kontrollampan på kombiinstrumentet lyser när
halvljuset är tänt.
Systemets begränsningar
Den automatiska styrningen av halvljuset er‐
sätter inte förarens personliga bedömning av
ljusförhållandena.
Sensorerna kan t ex inte identifiera dimma eller
dis. I sådana fall ska ljuset av säkerhetsskäl
tändas manuellt.
Seite 92InstrumentLjus92
Online Edition for Part no. 01 40 2 963 856 - VI/15

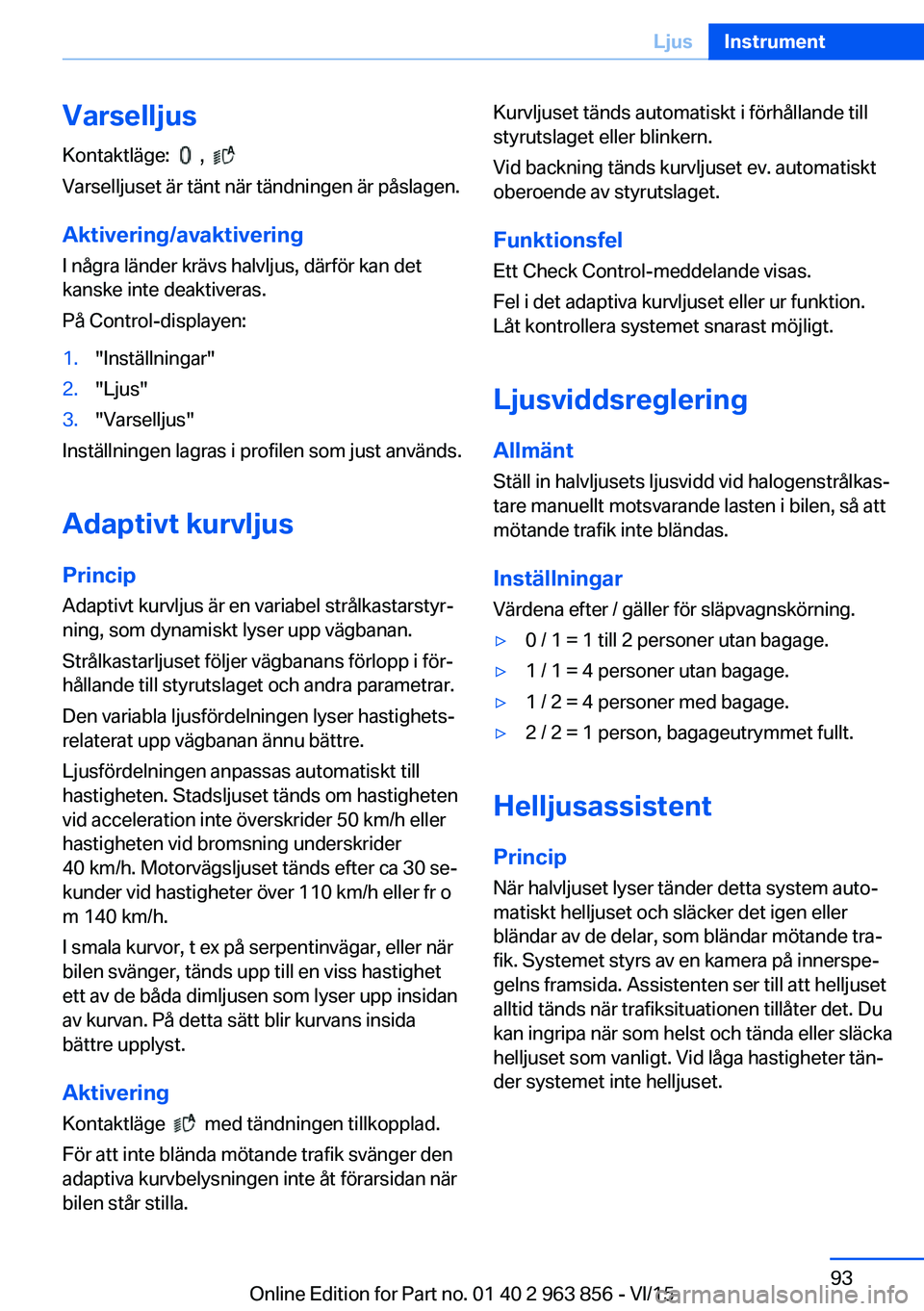

Varselljus
Kontaktläge:
,
Varselljuset är tänt när tändningen är påslagen.
Aktivering/avaktivering
I några länder krävs halvljus, därför kan det
kanske inte deaktiveras.
På Control-displayen:
1."Inställningar"2."Ljus"3."Varselljus"
Inställningen lagras i profilen som just används.
Adaptivt kurvljus
Princip Adaptivt kurvljus är en variabel strålkastarstyr‐
ning, som dynamiskt lyser upp vägbanan.
Strålkastarljuset följer vägbanans förlopp i för‐
hållande till styrutslaget och andra parametrar.
Den variabla ljusfördelningen lyser hastighets‐
relaterat upp vägbanan ännu bättre.
Ljusfördelningen anpassas automatiskt till
hastigheten. Stadsljuset tänds om hastigheten
vid acceleration inte överskrider 50 km/h eller
hastigheten vid bromsning underskrider
40 km/h. Motorvägsljuset tänds efter ca 30 se‐
kunder vid hastigheter över 110 km/h eller fr o
m 140 km/h.
I smala kurvor, t ex på serpentinvägar, eller när
bilen svänger, tänds upp till en viss hastighet
ett av de båda dimljusen som lyser upp insidan
av kurvan. På detta sätt blir kurvans insida
bättre upplyst.
Aktivering
Kontaktläge
med tändningen tillkopplad.
För att inte blända mötande trafik svänger den
adaptiva kurvbelysningen inte åt förarsidan när
bilen står stilla.
Kurvljuset tänds automatiskt i förhållande till
styrutslaget eller blinkern.
Vid backning tänds kurvljuset ev. automatiskt
oberoende av styrutslaget.
Funktionsfel
Ett Check Control-meddelande visas.
Fel i det adaptiva kurvljuset eller ur funktion.
Låt kontrollera systemet snarast möjligt.
Ljusviddsreglering Allmänt
Ställ in halvljusets ljusvidd vid halogenstrålkas‐
tare manuellt motsvarande lasten i bilen, så att
mötande trafik inte bländas.
Inställningar
Värdena efter / gäller för släpvagnskörning.▷0 / 1 = 1 till 2 personer utan bagage.▷1 / 1 = 4 personer utan bagage.▷1 / 2 = 4 personer med bagage.▷2 / 2 = 1 person, bagageutrymmet fullt.
Helljusassistent
Princip När halvljuset lyser tänder detta system auto‐
matiskt helljuset och släcker det igen eller
bländar av de delar, som bländar mötande tra‐
fik. Systemet styrs av en kamera på innerspe‐
gelns framsida. Assistenten ser till att helljuset
alltid tänds när trafiksituationen tillåter det. Du
kan ingripa när som helst och tända eller släcka
helljuset som vanligt. Vid låga hastigheter tän‐
der systemet inte helljuset.
Seite 93LjusInstrument93
Online Edition for Part no. 01 40 2 963 856 - VI/15

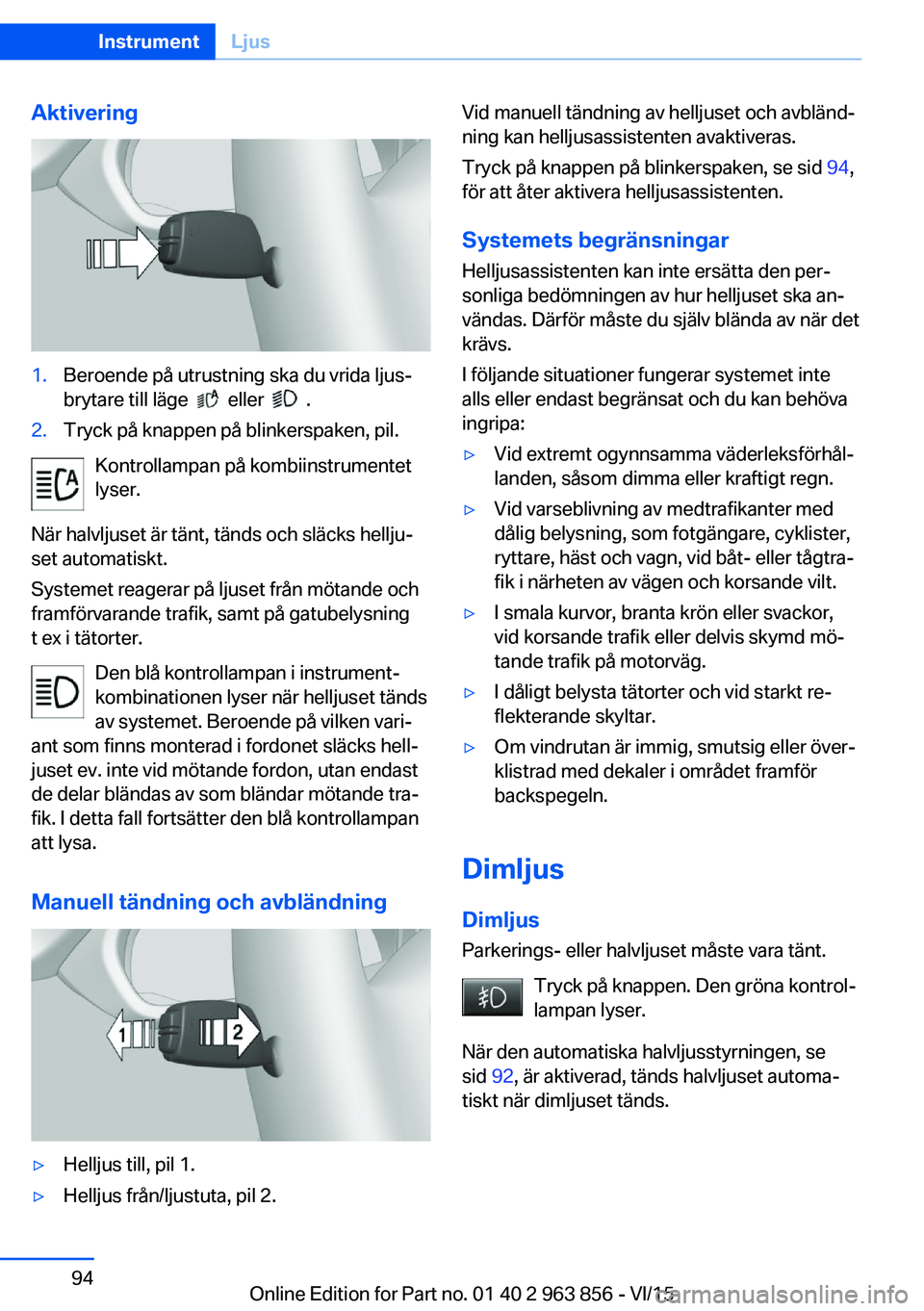

Aktivering1.Beroende på utrustning ska du vrida ljus‐
brytare till läge
eller .
2.Tryck på knappen på blinkerspaken, pil.
Kontrollampan på kombiinstrumentet
lyser.
När halvljuset är tänt, tänds och släcks hellju‐
set automatiskt.
Systemet reagerar på ljuset från mötande och
framförvarande trafik, samt på gatubelysning
t ex i tätorter.
Den blå kontrollampan i instrument‐
kombinationen lyser när helljuset tänds
av systemet. Beroende på vilken vari‐
ant som finns monterad i fordonet släcks hell‐
juset ev. inte vid mötande fordon, utan endast
de delar bländas av som bländar mötande tra‐
fik. I detta fall fortsätter den blå kontrollampan
att lysa.
Manuell tändning och avbländning
▷Helljus till, pil 1.▷Helljus från/ljustuta, pil 2.Vid manuell tändning av helljuset och avbländ‐
ning kan helljusassistenten avaktiveras.
Tryck på knappen på blinkerspaken, se sid 94,
för att åter aktivera helljusassistenten.
Systemets begränsningar
Helljusassistenten kan inte ersätta den per‐
sonliga bedömningen av hur helljuset ska an‐
vändas. Därför måste du själv blända av när det
krävs.
I följande situationer fungerar systemet inte
alls eller endast begränsat och du kan behöva
ingripa:▷Vid extremt ogynnsamma väderleksförhål‐
landen, såsom dimma eller kraftigt regn.▷Vid varseblivning av medtrafikanter med
dålig belysning, som fotgängare, cyklister,
ryttare, häst och vagn, vid båt- eller tågtra‐
fik i närheten av vägen och korsande vilt.▷I smala kurvor, branta krön eller svackor,
vid korsande trafik eller delvis skymd mö‐
tande trafik på motorväg.▷I dåligt belysta tätorter och vid starkt re‐
flekterande skyltar.▷Om vindrutan är immig, smutsig eller över‐
klistrad med dekaler i området framför
backspegeln.
Dimljus
Dimljus Parkerings- eller halvljuset måste vara tänt.
Tryck på knappen. Den gröna kontrol‐
lampan lyser.
När den automatiska halvljusstyrningen, se
sid 92, är aktiverad, tänds halvljuset automa‐
tiskt när dimljuset tänds.
Seite 94InstrumentLjus94
Online Edition for Part no. 01 40 2 963 856 - VI/15

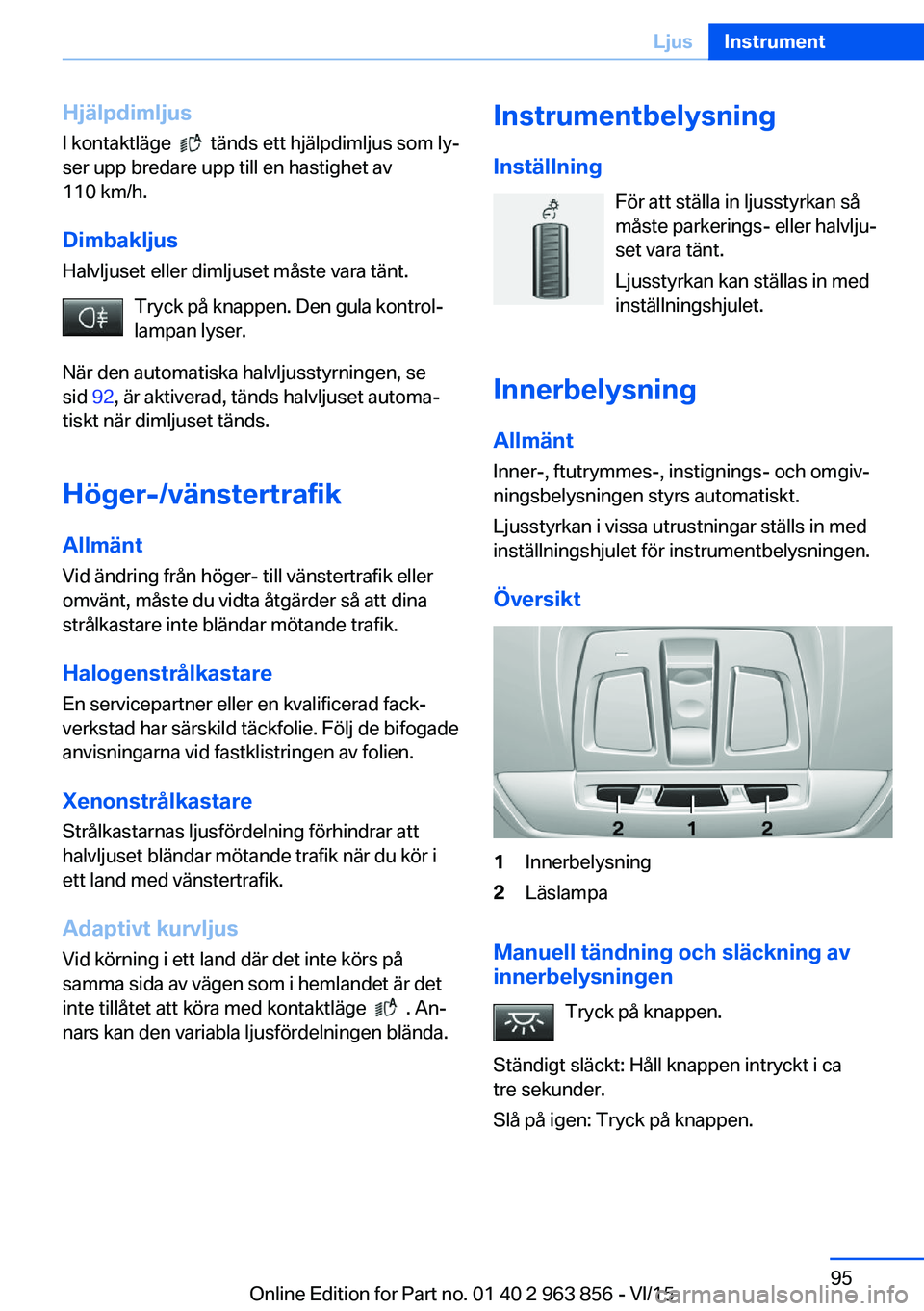

Hjälpdimljus
I kontaktläge
tänds ett hjälpdimljus som ly‐
ser upp bredare upp till en hastighet av
110 km/h.
DimbakljusHalvljuset eller dimljuset måste vara tänt.
Tryck på knappen. Den gula kontrol‐
lampan lyser.
När den automatiska halvljusstyrningen, se
sid 92, är aktiverad, tänds halvljuset automa‐
tiskt när dimljuset tänds.
Höger-/vänstertrafik Allmänt
Vid ändring från höger- till vänstertrafik eller
omvänt, måste du vidta åtgärder så att dina
strålkastare inte bländar mötande trafik.
Halogenstrålkastare
En servicepartner eller en kvalificerad fack‐
verkstad har särskild täckfolie. Följ de bifogade anvisningarna vid fastklistringen av folien.
Xenonstrålkastare Strålkastarnas ljusfördelning förhindrar att
halvljuset bländar mötande trafik när du kör i
ett land med vänstertrafik.
Adaptivt kurvljus Vid körning i ett land där det inte körs på
samma sida av vägen som i hemlandet är det
inte tillåtet att köra med kontaktläge
. An‐
nars kan den variabla ljusfördelningen blända.
Instrumentbelysning
Inställning För att ställa in ljusstyrkan så
måste parkerings- eller halvlju‐
set vara tänt.
Ljusstyrkan kan ställas in med
inställningshjulet.
Innerbelysning
Allmänt
Inner-, ftutrymmes-, instignings- och omgiv‐
ningsbelysningen styrs automatiskt.
Ljusstyrkan i vissa utrustningar ställs in med
inställningshjulet för instrumentbelysningen.
Översikt1Innerbelysning2Läslampa
Manuell tändning och släckning av
innerbelysningen
Tryck på knappen.
Ständigt släckt: Håll knappen intryckt i ca
tre sekunder.
Slå på igen: Tryck på knappen.
Seite 95LjusInstrument95
Online Edition for Part no. 01 40 2 963 856 - VI/15

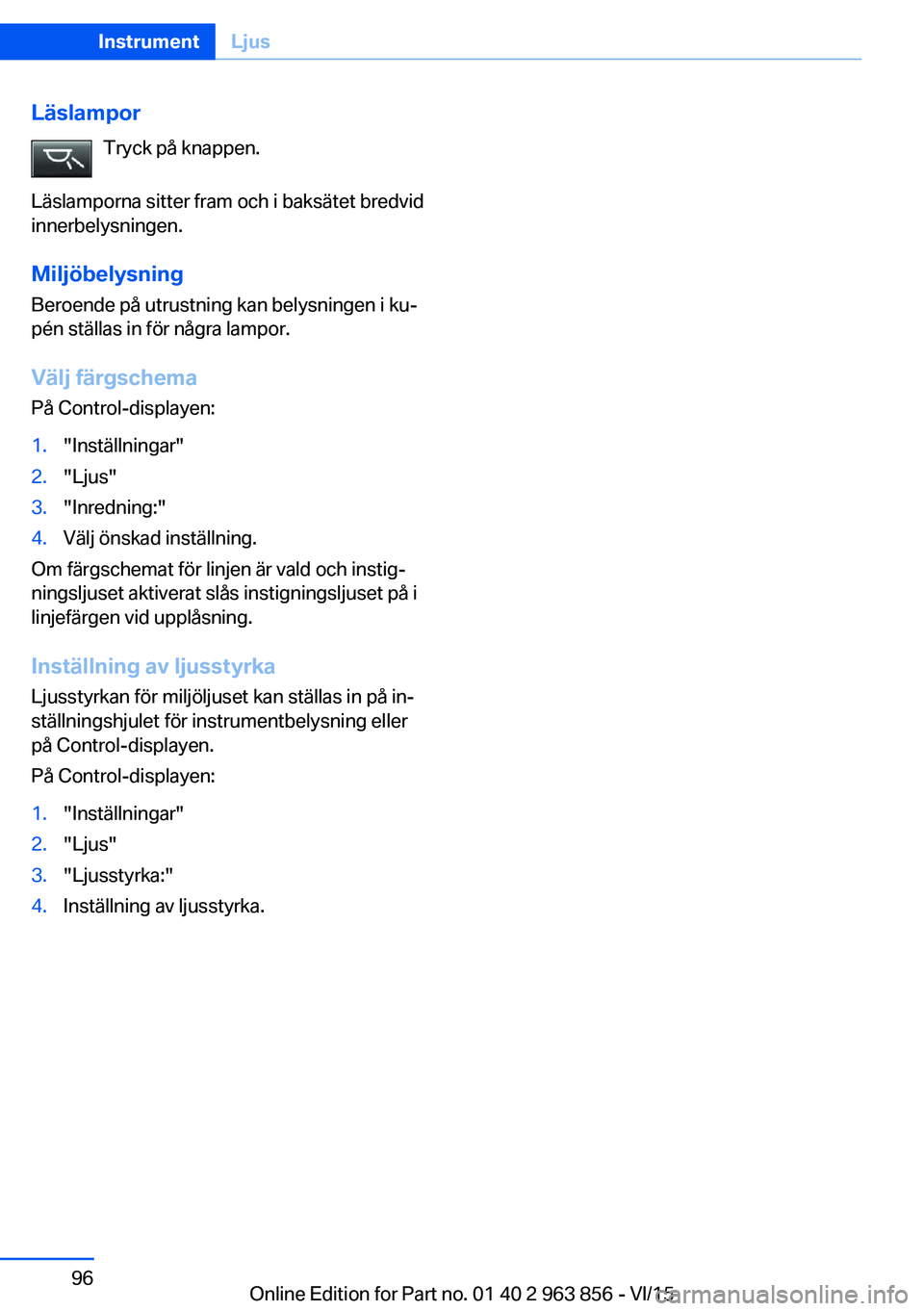

LäslamporTryck på knappen.
Läslamporna sitter fram och i baksätet bredvid
innerbelysningen.
Miljöbelysning Beroende på utrustning kan belysningen i ku‐
pén ställas in för några lampor.
Välj färgschema
På Control-displayen:1."Inställningar"2."Ljus"3."Inredning:"4.Välj önskad inställning.
Om färgschemat för linjen är vald och instig‐
ningsljuset aktiverat slås instigningsljuset på i
linjefärgen vid upplåsning.
Inställning av ljusstyrka Ljusstyrkan för miljöljuset kan ställas in på in‐
ställningshjulet för instrumentbelysning eller
på Control-displayen.
På Control-displayen:
1."Inställningar"2."Ljus"3."Ljusstyrka:"4.Inställning av ljusstyrka.Seite 96InstrumentLjus96
Online Edition for Part no. 01 40 2 963 856 - VI/15

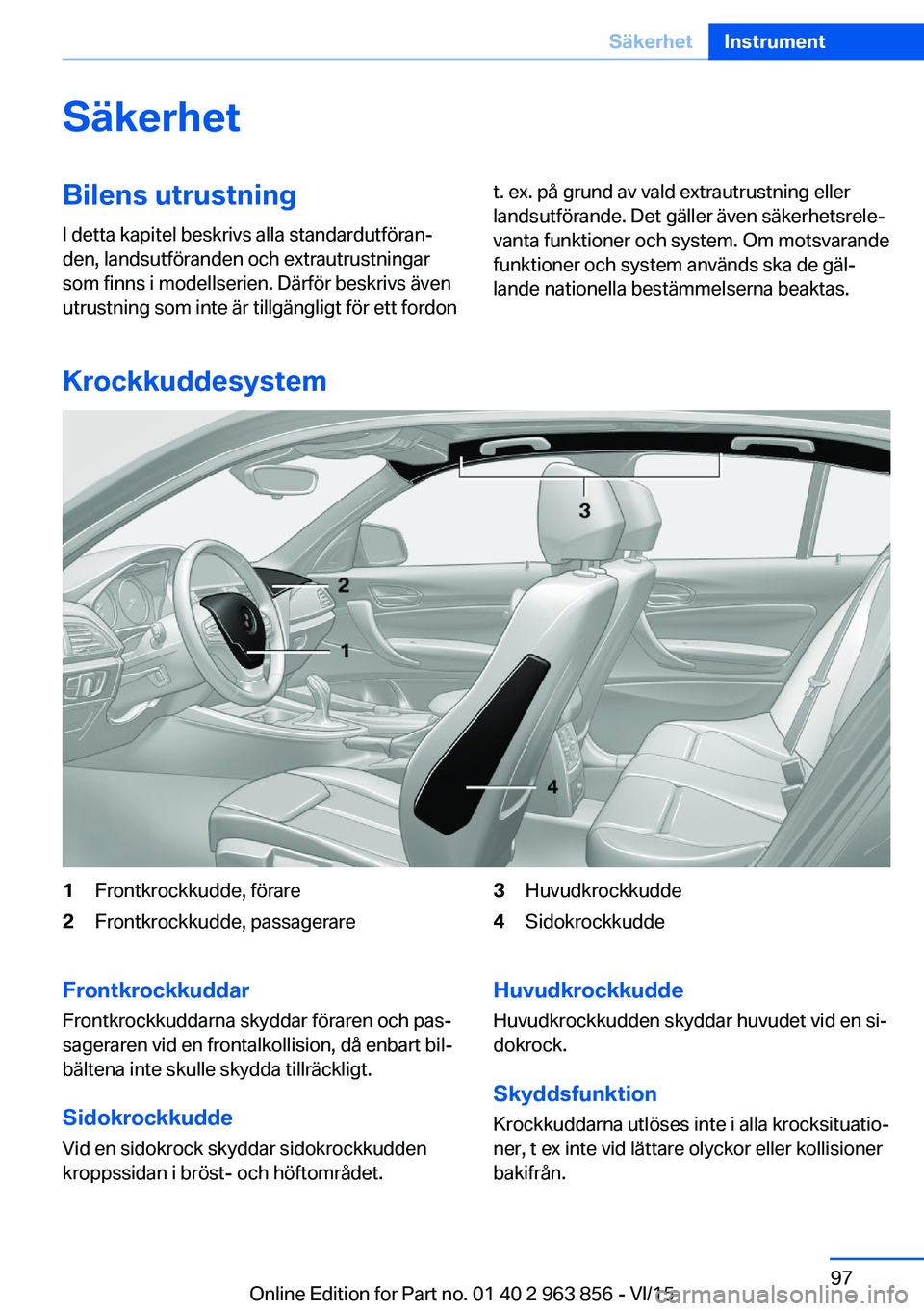

SäkerhetBilens utrustning
I detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordont. ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Krockkuddesystem
1Frontkrockkudde, förare2Frontkrockkudde, passagerare3Huvudkrockkudde4SidokrockkuddeFrontkrockkuddar
Frontkrockkuddarna skyddar föraren och pas‐
sageraren vid en frontalkollision, då enbart bil‐
bältena inte skulle skydda tillräckligt.
Sidokrockkudde
Vid en sidokrock skyddar sidokrockkudden
kroppssidan i bröst- och höftområdet.Huvudkrockkudde
Huvudkrockkudden skyddar huvudet vid en si‐
dokrock.
Skyddsfunktion Krockkuddarna utlöses inte i alla krocksituatio‐
ner, t ex inte vid lättare olyckor eller kollisioner
bakifrån.Seite 97SäkerhetInstrument97
Online Edition for Part no. 01 40 2 963 856 - VI/15

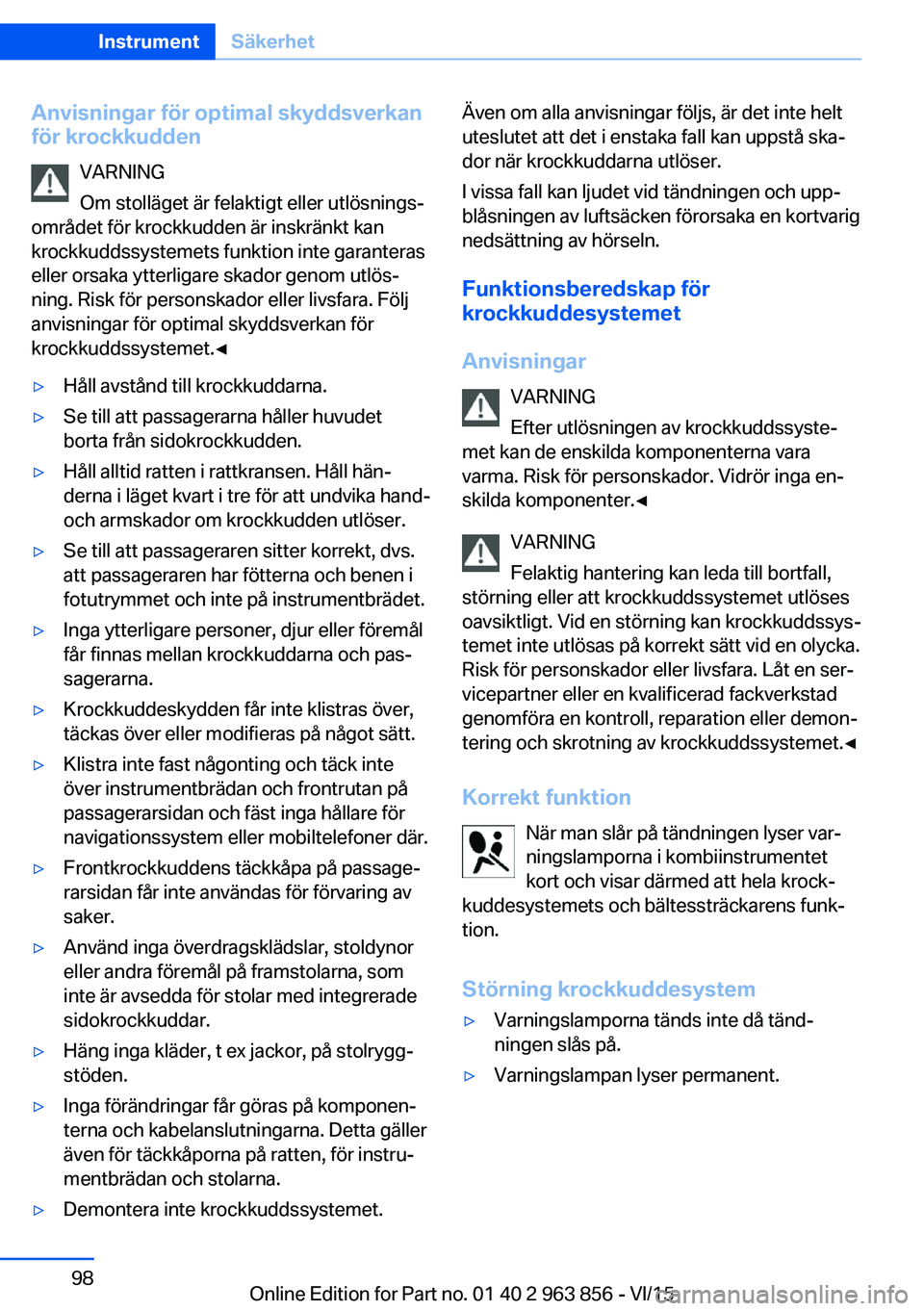

Anvisningar för optimal skyddsverkan
för krockkudden
VARNING
Om stolläget är felaktigt eller utlösnings‐
området för krockkudden är inskränkt kan
krockkuddssystemets funktion inte garanteras
eller orsaka ytterligare skador genom utlös‐
ning. Risk för personskador eller livsfara. Följ
anvisningar för optimal skyddsverkan för
krockkuddssystemet.◀▷Håll avstånd till krockkuddarna.▷Se till att passagerarna håller huvudet
borta från sidokrockkudden.▷Håll alltid ratten i rattkransen. Håll hän‐
derna i läget kvart i tre för att undvika hand-
och armskador om krockkudden utlöser.▷Se till att passageraren sitter korrekt, dvs.
att passageraren har fötterna och benen i
fotutrymmet och inte på instrumentbrädet.▷Inga ytterligare personer, djur eller föremål
får finnas mellan krockkuddarna och pas‐
sagerarna.▷Krockkuddeskydden får inte klistras över,
täckas över eller modifieras på något sätt.▷Klistra inte fast någonting och täck inte
över instrumentbrädan och frontrutan på
passagerarsidan och fäst inga hållare för
navigationssystem eller mobiltelefoner där.▷Frontkrockkuddens täckkåpa på passage‐
rarsidan får inte användas för förvaring av
saker.▷Använd inga överdragsklädslar, stoldynor
eller andra föremål på framstolarna, som
inte är avsedda för stolar med integrerade
sidokrockkuddar.▷Häng inga kläder, t ex jackor, på stolrygg‐
stöden.▷Inga förändringar får göras på komponen‐
terna och kabelanslutningarna. Detta gäller
även för täckkåporna på ratten, för instru‐
mentbrädan och stolarna.▷Demontera inte krockkuddssystemet.Även om alla anvisningar följs, är det inte helt
uteslutet att det i enstaka fall kan uppstå ska‐
dor när krockkuddarna utlöser.
I vissa fall kan ljudet vid tändningen och upp‐
blåsningen av luftsäcken förorsaka en kortvarig
nedsättning av hörseln.
Funktionsberedskap för
krockkuddesystemet
Anvisningar VARNING
Efter utlösningen av krockkuddssyste‐
met kan de enskilda komponenterna vara
varma. Risk för personskador. Vidrör inga en‐
skilda komponenter.◀
VARNING
Felaktig hantering kan leda till bortfall,
störning eller att krockkuddssystemet utlöses
oavsiktligt. Vid en störning kan krockkuddssys‐
temet inte utlösas på korrekt sätt vid en olycka.
Risk för personskador eller livsfara. Låt en ser‐
vicepartner eller en kvalificerad fackverkstad
genomföra en kontroll, reparation eller demon‐
tering och skrotning av krockkuddssystemet.◀
Korrekt funktion När man slår på tändningen lyser var‐
ningslamporna i kombiinstrumentet
kort och visar därmed att hela krock‐
kuddesystemets och bältessträckarens funk‐
tion.
Störning krockkuddesystem▷Varningslamporna tänds inte då tänd‐
ningen slås på.▷Varningslampan lyser permanent.Seite 98InstrumentSäkerhet98
Online Edition for Part no. 01 40 2 963 856 - VI/15

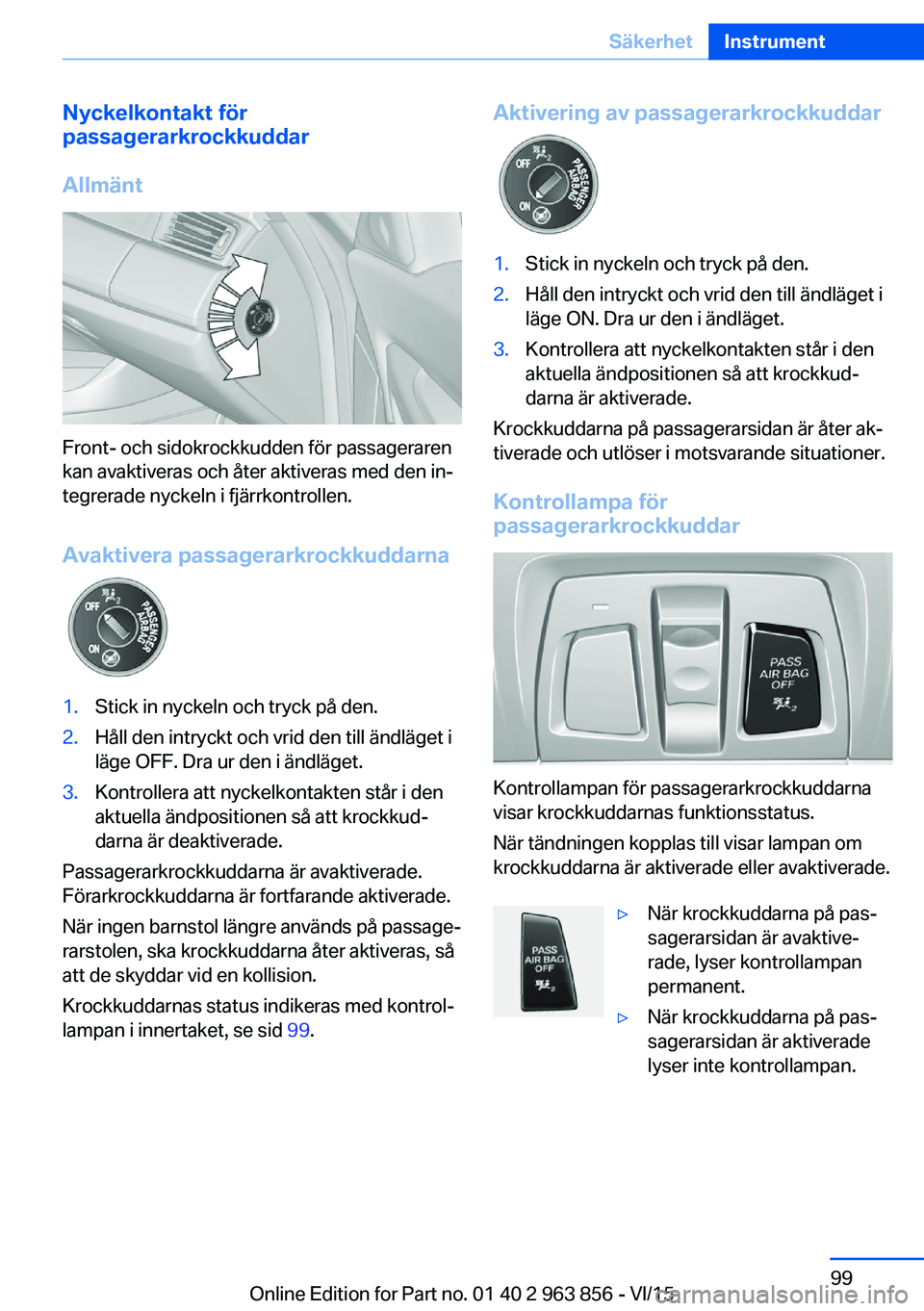

Nyckelkontakt för
passagerarkrockkuddar
Allmänt
Front- och sidokrockkudden för passageraren
kan avaktiveras och åter aktiveras med den in‐
tegrerade nyckeln i fjärrkontrollen.
Avaktivera passagerarkrockkuddarna
1.Stick in nyckeln och tryck på den.2.Håll den intryckt och vrid den till ändläget i
läge OFF. Dra ur den i ändläget.3.Kontrollera att nyckelkontakten står i den
aktuella ändpositionen så att krockkud‐
darna är deaktiverade.
Passagerarkrockkuddarna är avaktiverade.
Förarkrockkuddarna är fortfarande aktiverade.
När ingen barnstol längre används på passage‐
rarstolen, ska krockkuddarna åter aktiveras, så
att de skyddar vid en kollision.
Krockkuddarnas status indikeras med kontrol‐
lampan i innertaket, se sid 99.
Aktivering av passagerarkrockkuddar1.Stick in nyckeln och tryck på den.2.Håll den intryckt och vrid den till ändläget i
läge ON. Dra ur den i ändläget.3.Kontrollera att nyckelkontakten står i den
aktuella ändpositionen så att krockkud‐
darna är aktiverade.
Krockkuddarna på passagerarsidan är åter ak‐
tiverade och utlöser i motsvarande situationer.
Kontrollampa för
passagerarkrockkuddar
Kontrollampan för passagerarkrockkuddarna
visar krockkuddarnas funktionsstatus.
När tändningen kopplas till visar lampan om
krockkuddarna är aktiverade eller avaktiverade.
▷När krockkuddarna på pas‐
sagerarsidan är avaktive‐
rade, lyser kontrollampan
permanent.▷När krockkuddarna på pas‐
sagerarsidan är aktiverade
lyser inte kontrollampan.Seite 99SäkerhetInstrument99
Online Edition for Part no. 01 40 2 963 856 - VI/15

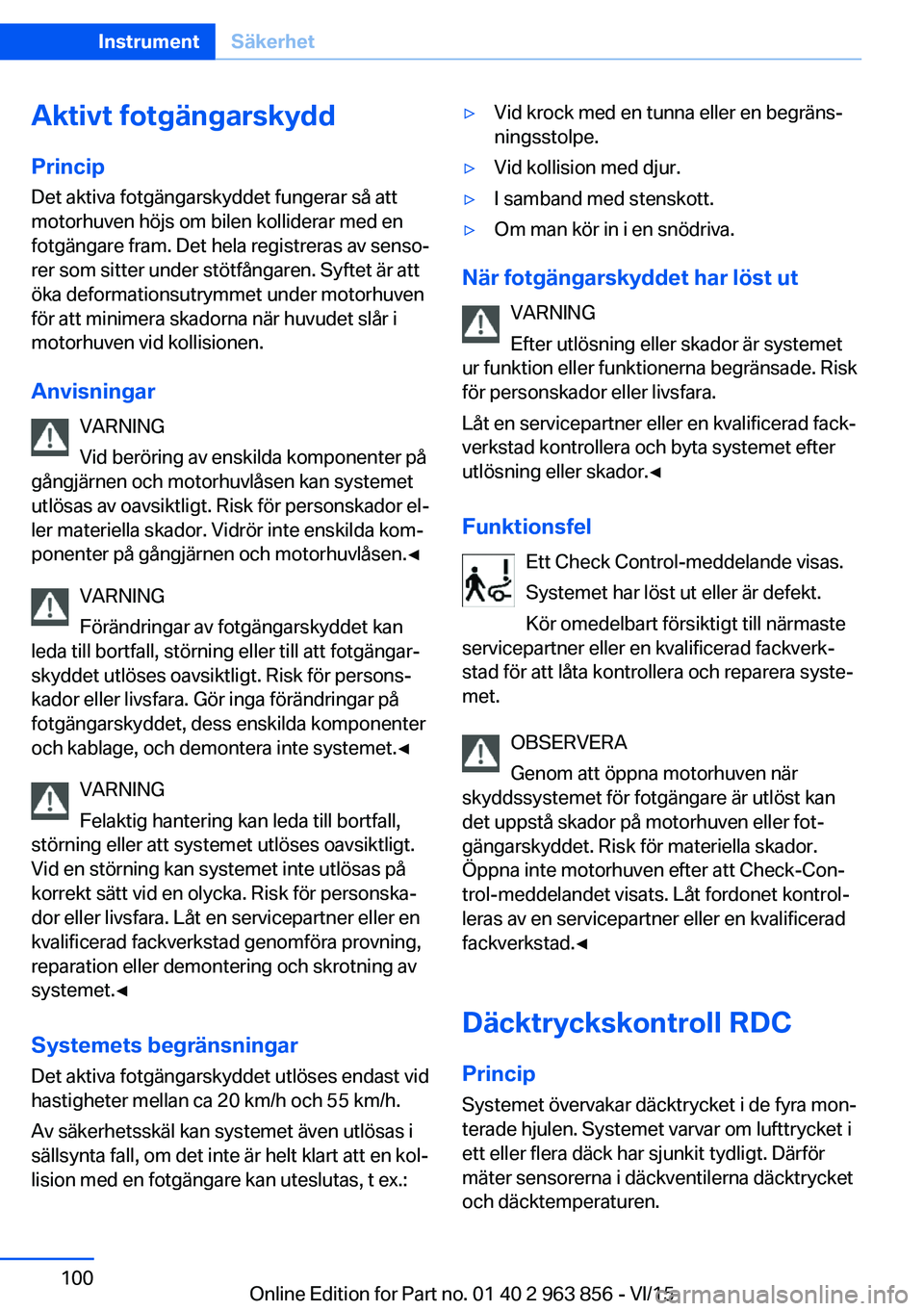

Aktivt fotgängarskydd
Princip Det aktiva fotgängarskyddet fungerar så att
motorhuven höjs om bilen kolliderar med en
fotgängare fram. Det hela registreras av senso‐
rer som sitter under stötfångaren. Syftet är att
öka deformationsutrymmet under motorhuven
för att minimera skadorna när huvudet slår i
motorhuven vid kollisionen.
Anvisningar VARNING
Vid beröring av enskilda komponenter på
gångjärnen och motorhuvlåsen kan systemet utlösas av oavsiktligt. Risk för personskador el‐
ler materiella skador. Vidrör inte enskilda kom‐
ponenter på gångjärnen och motorhuvlåsen.◀
VARNING
Förändringar av fotgängarskyddet kan
leda till bortfall, störning eller till att fotgängar‐
skyddet utlöses oavsiktligt. Risk för persons‐
kador eller livsfara. Gör inga förändringar på fotgängarskyddet, dess enskilda komponenter
och kablage, och demontera inte systemet.◀
VARNING
Felaktig hantering kan leda till bortfall,
störning eller att systemet utlöses oavsiktligt.
Vid en störning kan systemet inte utlösas på
korrekt sätt vid en olycka. Risk för personska‐
dor eller livsfara. Låt en servicepartner eller en
kvalificerad fackverkstad genomföra provning,
reparation eller demontering och skrotning av
systemet.◀
Systemets begränsningar
Det aktiva fotgängarskyddet utlöses endast vid
hastigheter mellan ca 20 km/h och 55 km/h.
Av säkerhetsskäl kan systemet även utlösas i
sällsynta fall, om det inte är helt klart att en kol‐
lision med en fotgängare kan uteslutas, t ex.:▷Vid krock med en tunna eller en begräns‐
ningsstolpe.▷Vid kollision med djur.▷I samband med stenskott.▷Om man kör in i en snödriva.
När fotgängarskyddet har löst ut
VARNING
Efter utlösning eller skador är systemet
ur funktion eller funktionerna begränsade. Risk
för personskador eller livsfara.
Låt en servicepartner eller en kvalificerad fack‐
verkstad kontrollera och byta systemet efter
utlösning eller skador.◀
Funktionsfel Ett Check Control-meddelande visas.
Systemet har löst ut eller är defekt.
Kör omedelbart försiktigt till närmaste
servicepartner eller en kvalificerad fackverk‐
stad för att låta kontrollera och reparera syste‐
met.
OBSERVERA
Genom att öppna motorhuven när
skyddssystemet för fotgängare är utlöst kan
det uppstå skador på motorhuven eller fot‐
gängarskyddet. Risk för materiella skador.
Öppna inte motorhuven efter att Check-Con‐
trol-meddelandet visats. Låt fordonet kontrol‐
leras av en servicepartner eller en kvalificerad
fackverkstad.◀
Däcktryckskontroll RDC
Princip Systemet övervakar däcktrycket i de fyra mon‐
terade hjulen. Systemet varvar om lufttrycket i
ett eller flera däck har sjunkit tydligt. Därför
mäter sensorerna i däckventilerna däcktrycket
och däcktemperaturen.
Seite 100InstrumentSäkerhet100
Online Edition for Part no. 01 40 2 963 856 - VI/15
