BMW 3 SERIES 2016 Betriebsanleitungen (in German)

KlimaFahrzeugausstattungIn diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewähltenSonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.

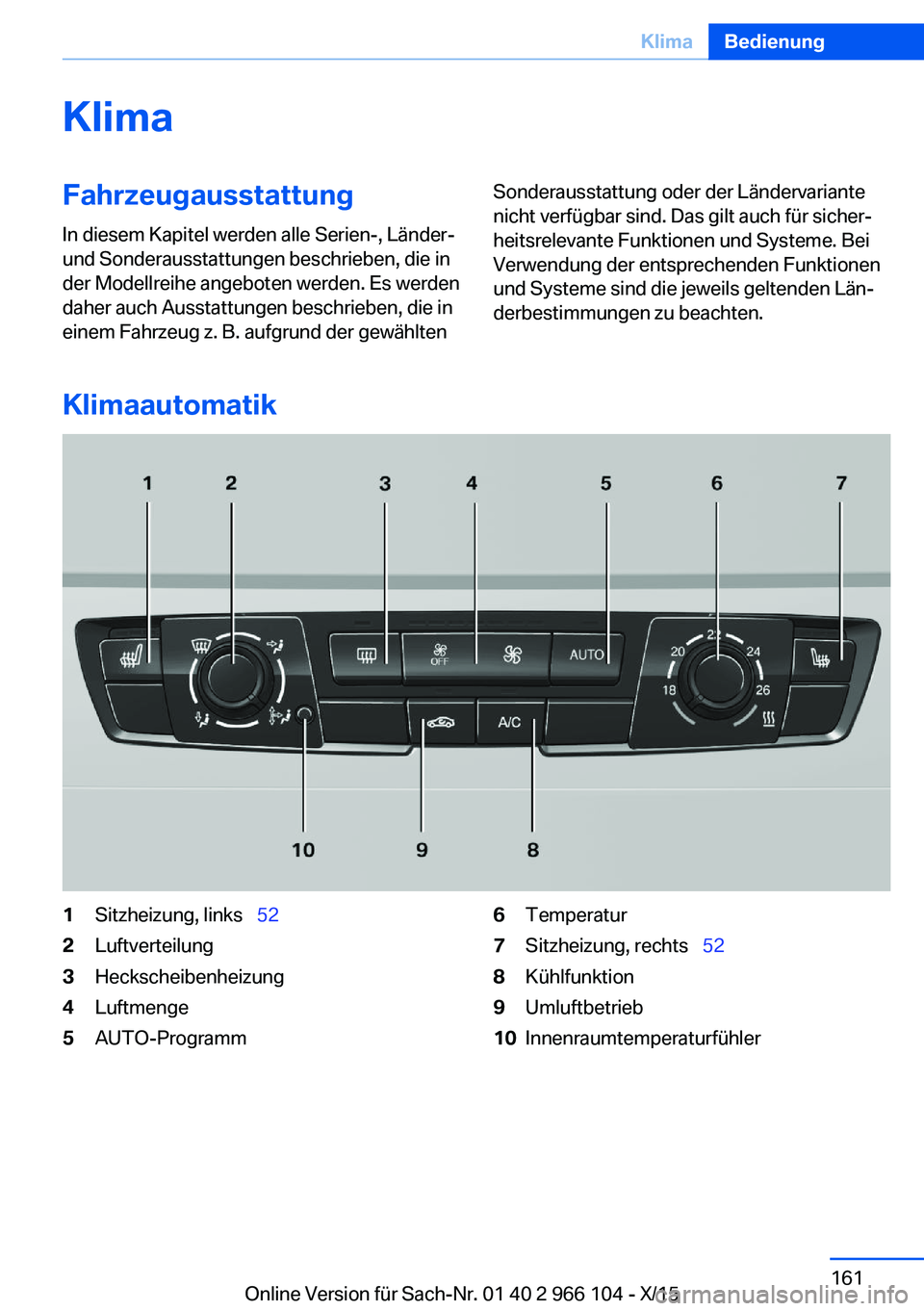

Klimaautomatik
1Sitzheizung, links   522Luftverteilung3Heckscheibenheizung4Luftmenge5AUTO-Programm6Temperatur7Sitzheizung, rechts   528Kühlfunktion9Umluftbetrieb10InnenraumtemperaturfühlerSeite 161KlimaBedienung161
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

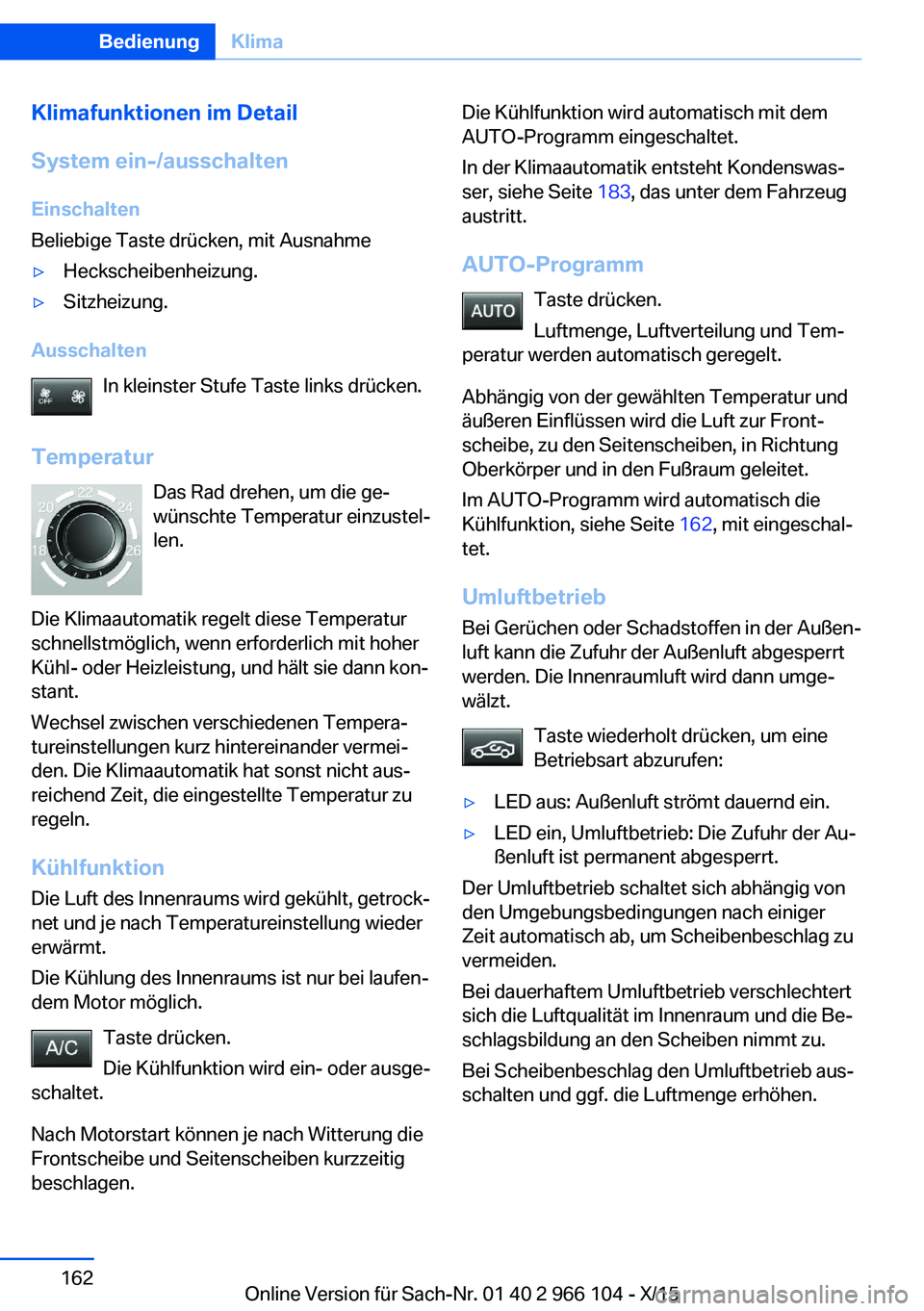

Klimafunktionen im Detail
System ein-/ausschalten
Einschalten
Beliebige Taste drücken, mit Ausnahme▷Heckscheibenheizung.▷Sitzheizung.
Ausschalten
In kleinster Stufe Taste links drücken.
Temperatur Das Rad drehen, um die ge‐
wünschte Temperatur einzustel‐
len.
Die Klimaautomatik regelt diese Temperatur
schnellstmöglich, wenn erforderlich mit hoher
Kühl- oder Heizleistung, und hält sie dann kon‐
stant.
Wechsel zwischen verschiedenen Tempera‐
tureinstellungen kurz hintereinander vermei‐
den. Die Klimaautomatik hat sonst nicht aus‐
reichend Zeit, die eingestellte Temperatur zu
regeln.
Kühlfunktion Die Luft des Innenraums wird gekühlt, getrock‐
net und je nach Temperatureinstellung wieder
erwärmt.
Die Kühlung des Innenraums ist nur bei laufen‐
dem Motor möglich.
Taste drücken.
Die Kühlfunktion wird ein- oder ausge‐
schaltet.
Nach Motorstart können je nach Witterung die
Frontscheibe und Seitenscheiben kurzzeitig
beschlagen.
Die Kühlfunktion wird automatisch mit dem
AUTO-Programm eingeschaltet.
In der Klimaautomatik entsteht Kondenswas‐
ser, siehe Seite 183, das unter dem Fahrzeug
austritt.
AUTO-Programm Taste drücken.
Luftmenge, Luftverteilung und Tem‐
peratur werden automatisch geregelt.
Abhängig von der gewählten Temperatur und
äußeren Einflüssen wird die Luft zur Front‐
scheibe, zu den Seitenscheiben, in Richtung
Oberkörper und in den Fußraum geleitet.
Im AUTO-Programm wird automatisch die
Kühlfunktion, siehe Seite 162, mit eingeschal‐
tet.
Umluftbetrieb Bei Gerüchen oder Schadstoffen in der Außen‐
luft kann die Zufuhr der Außenluft abgesperrt
werden. Die Innenraumluft wird dann umge‐
wälzt.
Taste wiederholt drücken, um eine
Betriebsart abzurufen:▷LED aus: Außenluft strömt dauernd ein.▷LED ein, Umluftbetrieb: Die Zufuhr der Au‐
ßenluft ist permanent abgesperrt.
Der Umluftbetrieb schaltet sich abhängig von
den Umgebungsbedingungen nach einiger
Zeit automatisch ab, um Scheibenbeschlag zu
vermeiden.
Bei dauerhaftem Umluftbetrieb verschlechtert
sich die Luftqualität im Innenraum und die Be‐
schlagsbildung an den Scheiben nimmt zu.
Bei Scheibenbeschlag den Umluftbetrieb aus‐
schalten und ggf. die Luftmenge erhöhen.
Seite 162BedienungKlima162
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

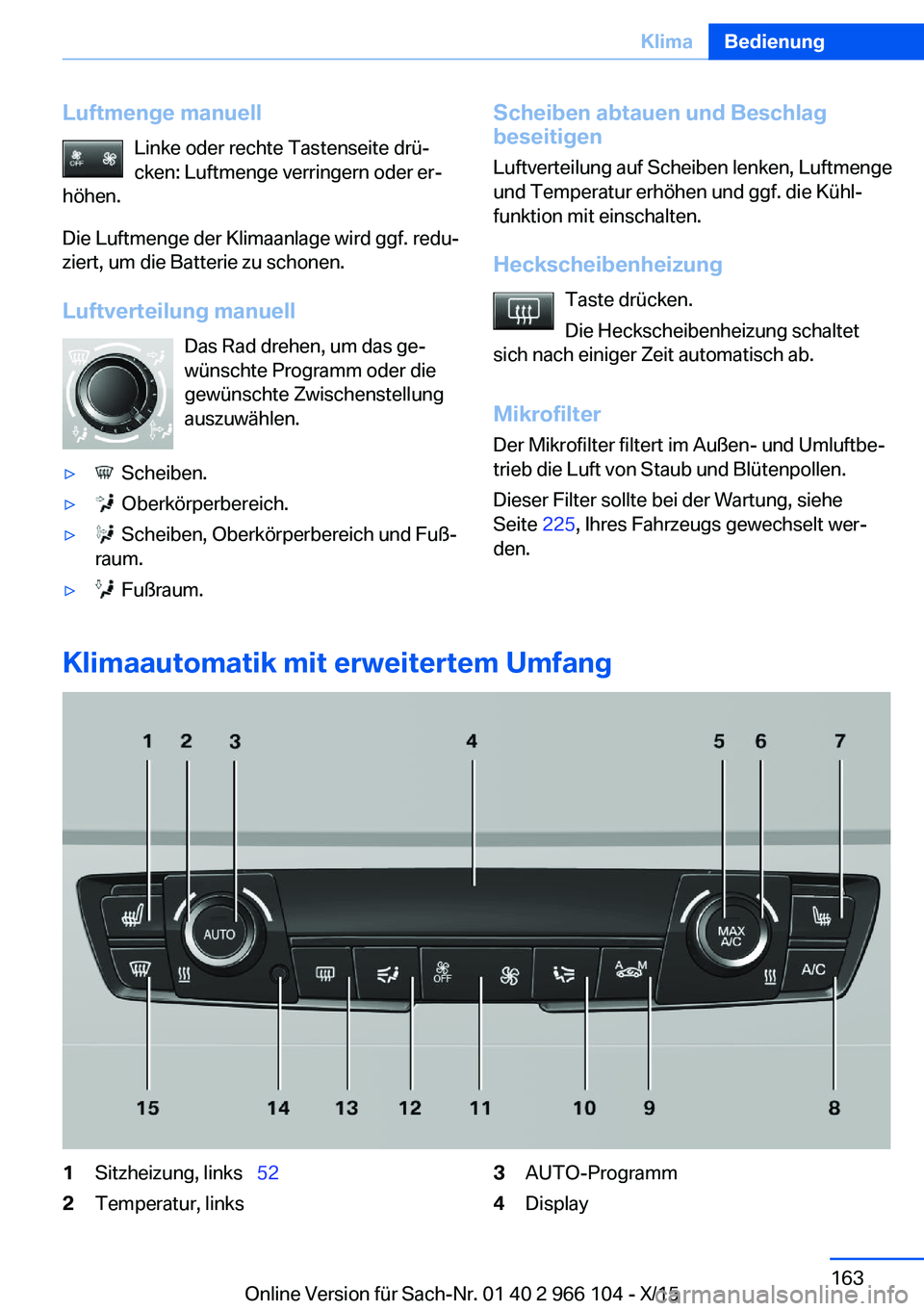

Luftmenge manuellLinke oder rechte Tastenseite drü‐
cken: Luftmenge verringern oder er‐
höhen.
Die Luftmenge der Klimaanlage wird ggf. redu‐
ziert, um die Batterie zu schonen.
Luftverteilung manuell Das Rad drehen, um das ge‐
wünschte Programm oder die
gewünschte Zwischenstellung
auszuwählen.▷ Scheiben.▷ Oberkörperbereich.▷ Scheiben, Oberkörperbereich und Fuß‐
raum.▷ Fußraum.Scheiben abtauen und Beschlag
beseitigen
Luftverteilung auf Scheiben lenken, Luftmenge
und Temperatur erhöhen und ggf. die Kühl‐
funktion mit einschalten.
Heckscheibenheizung Taste drücken.
Die Heckscheibenheizung schaltet
sich nach einiger Zeit automatisch ab.
Mikrofilter
Der Mikrofilter filtert im Außen- und Umluftbe‐
trieb die Luft von Staub und Blütenpollen.
Dieser Filter sollte bei der Wartung, siehe
Seite 225, Ihres Fahrzeugs gewechselt wer‐
den.
Klimaautomatik mit erweitertem Umfang
1Sitzheizung, links   522Temperatur, links3AUTO-Programm4DisplaySeite 163KlimaBedienung163
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

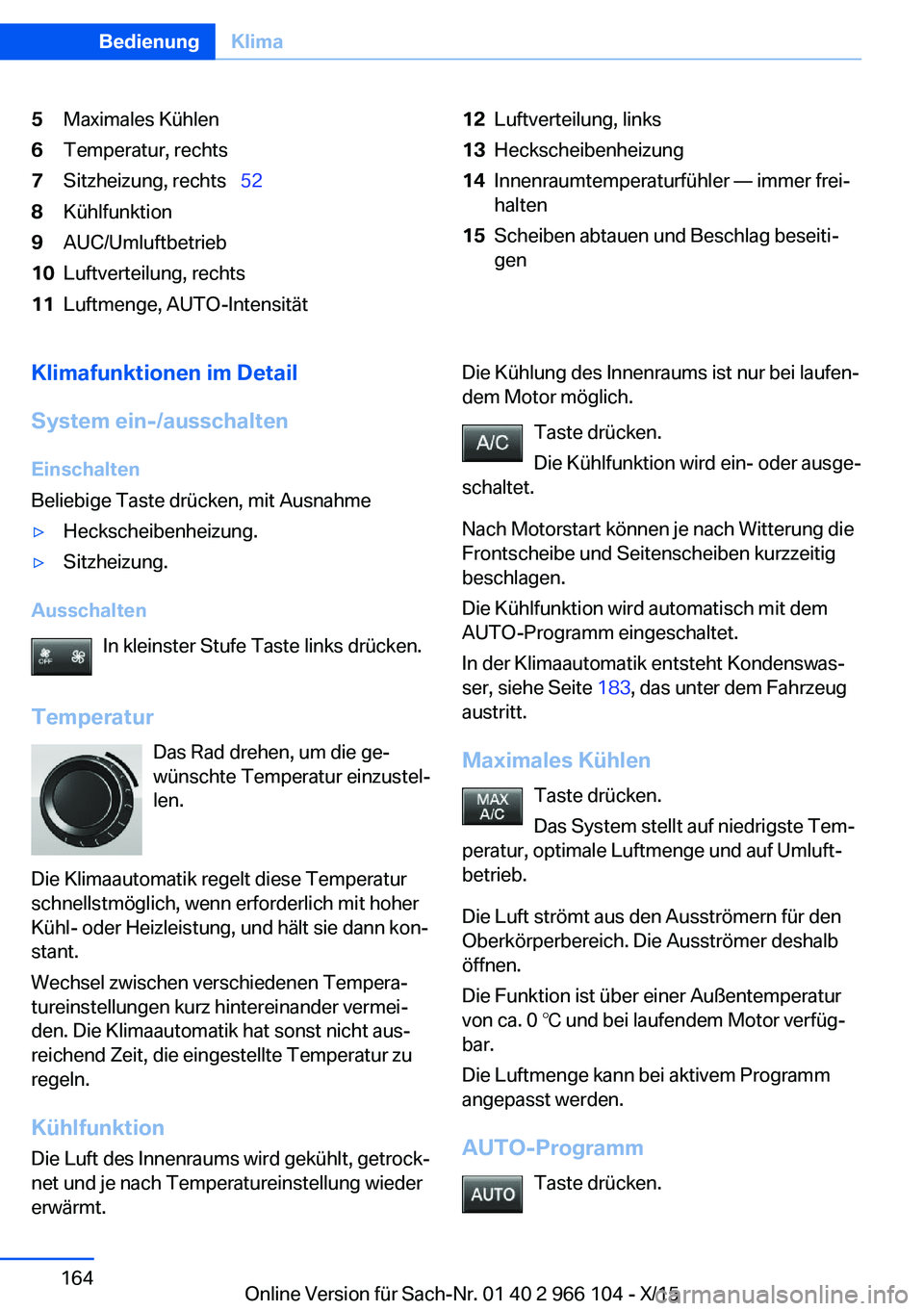

5Maximales Kühlen6Temperatur, rechts7Sitzheizung, rechts  528Kühlfunktion9AUC/Umluftbetrieb10Luftverteilung, rechts11Luftmenge, AUTO-Intensität12Luftverteilung, links13Heckscheibenheizung14Innenraumtemperaturfühler — immer frei‐
halten15Scheiben abtauen und Beschlag beseiti‐
genKlimafunktionen im Detail
System ein-/ausschalten
Einschalten
Beliebige Taste drücken, mit Ausnahme▷Heckscheibenheizung.▷Sitzheizung.
Ausschalten
In kleinster Stufe Taste links drücken.
Temperatur Das Rad drehen, um die ge‐
wünschte Temperatur einzustel‐
len.
Die Klimaautomatik regelt diese Temperatur
schnellstmöglich, wenn erforderlich mit hoher
Kühl- oder Heizleistung, und hält sie dann kon‐
stant.
Wechsel zwischen verschiedenen Tempera‐
tureinstellungen kurz hintereinander vermei‐
den. Die Klimaautomatik hat sonst nicht aus‐
reichend Zeit, die eingestellte Temperatur zu
regeln.
Kühlfunktion Die Luft des Innenraums wird gekühlt, getrock‐
net und je nach Temperatureinstellung wieder
erwärmt.
Die Kühlung des Innenraums ist nur bei laufen‐
dem Motor möglich.
Taste drücken.
Die Kühlfunktion wird ein- oder ausge‐
schaltet.
Nach Motorstart können je nach Witterung die
Frontscheibe und Seitenscheiben kurzzeitig
beschlagen.
Die Kühlfunktion wird automatisch mit dem
AUTO-Programm eingeschaltet.
In der Klimaautomatik entsteht Kondenswas‐
ser, siehe Seite 183, das unter dem Fahrzeug
austritt.
Maximales Kühlen Taste drücken.
Das System stellt auf niedrigste Tem‐
peratur, optimale Luftmenge und auf Umluft‐
betrieb.
Die Luft strömt aus den Ausströmern für den
Oberkörperbereich. Die Ausströmer deshalb
öffnen.
Die Funktion ist über einer Außentemperatur
von ca. 0 ℃ und bei laufendem Motor verfüg‐
bar.
Die Luftmenge kann bei aktivem Programm
angepasst werden.
AUTO-Programm Taste drücken.Seite 164BedienungKlima164
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

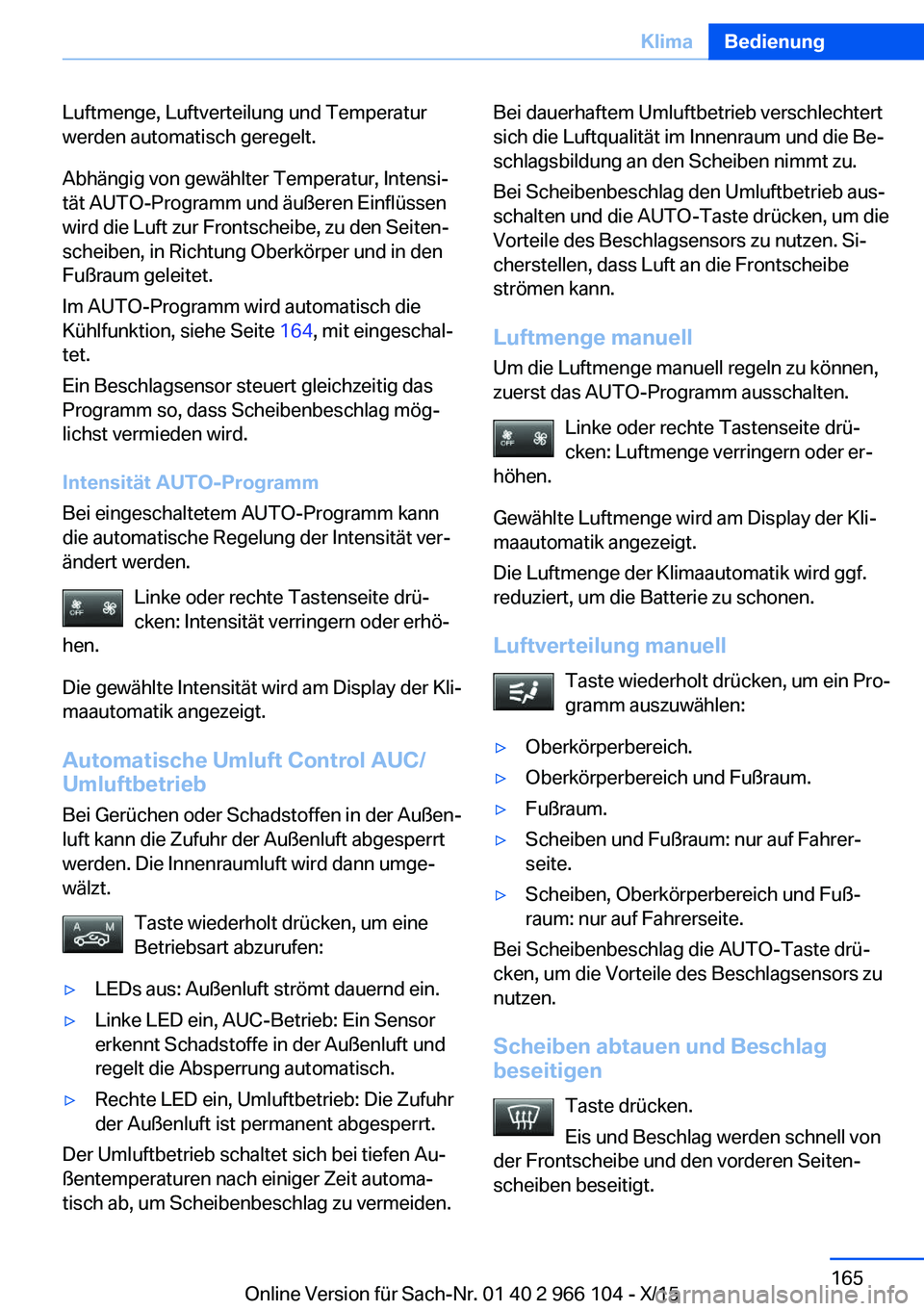

Luftmenge, Luftverteilung und Temperatur
werden automatisch geregelt.
Abhängig von gewählter Temperatur, Intensi‐
tät AUTO-Programm und äußeren Einflüssen
wird die Luft zur Frontscheibe, zu den Seiten‐
scheiben, in Richtung Oberkörper und in den
Fußraum geleitet.
Im AUTO-Programm wird automatisch die
Kühlfunktion, siehe Seite 164, mit eingeschal‐
tet.
Ein Beschlagsensor steuert gleichzeitig das
Programm so, dass Scheibenbeschlag mög‐
lichst vermieden wird.
Intensität AUTO-Programm
Bei eingeschaltetem AUTO-Programm kann
die automatische Regelung der Intensität ver‐
ändert werden.
Linke oder rechte Tastenseite drü‐cken: Intensität verringern oder erhö‐
hen.
Die gewählte Intensität wird am Display der Kli‐
maautomatik angezeigt.
Automatische Umluft Control AUC/
Umluftbetrieb
Bei Gerüchen oder Schadstoffen in der Außen‐
luft kann die Zufuhr der Außenluft abgesperrt werden. Die Innenraumluft wird dann umge‐
wälzt.
Taste wiederholt drücken, um eine
Betriebsart abzurufen:▷LEDs aus: Außenluft strömt dauernd ein.▷Linke LED ein, AUC-Betrieb: Ein Sensor
erkennt Schadstoffe in der Außenluft und
regelt die Absperrung automatisch.▷Rechte LED ein, Umluftbetrieb: Die Zufuhr
der Außenluft ist permanent abgesperrt.
Der Umluftbetrieb schaltet sich bei tiefen Au‐
ßentemperaturen nach einiger Zeit automa‐
tisch ab, um Scheibenbeschlag zu vermeiden.
Bei dauerhaftem Umluftbetrieb verschlechtert
sich die Luftqualität im Innenraum und die Be‐
schlagsbildung an den Scheiben nimmt zu.
Bei Scheibenbeschlag den Umluftbetrieb aus‐
schalten und die AUTO-Taste drücken, um die
Vorteile des Beschlagsensors zu nutzen. Si‐
cherstellen, dass Luft an die Frontscheibe
strömen kann.
Luftmenge manuell
Um die Luftmenge manuell regeln zu können,
zuerst das AUTO-Programm ausschalten.
Linke oder rechte Tastenseite drü‐
cken: Luftmenge verringern oder er‐
höhen.
Gewählte Luftmenge wird am Display der Kli‐
maautomatik angezeigt.
Die Luftmenge der Klimaautomatik wird ggf.
reduziert, um die Batterie zu schonen.
Luftverteilung manuell Taste wiederholt drücken, um ein Pro‐
gramm auszuwählen:▷Oberkörperbereich.▷Oberkörperbereich und Fußraum.▷Fußraum.▷Scheiben und Fußraum: nur auf Fahrer‐
seite.▷Scheiben, Oberkörperbereich und Fuß‐
raum: nur auf Fahrerseite.
Bei Scheibenbeschlag die AUTO-Taste drü‐
cken, um die Vorteile des Beschlagsensors zu
nutzen.
Scheiben abtauen und Beschlag
beseitigen
Taste drücken.
Eis und Beschlag werden schnell von
der Frontscheibe und den vorderen Seiten‐
scheiben beseitigt.
Seite 165KlimaBedienung165
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

Dazu die seitlichen Ausströmer ggf. auf die
Seitenscheiben ausrichten.
Die Luftmenge kann bei aktivem Programm
angepasst werden.
Bei Scheibenbeschlag auch die Kühlfunktion
einschalten oder die AUTO-Taste drücken, um
die Vorteile des Beschlagsensors zu nutzen.
Heckscheibenheizung Taste drücken.
Die Heckscheibenheizung schaltet
sich nach einiger Zeit automatisch ab.
Mikro-/Aktivkohlefilter Der Mikro-/Aktivkohlefilter filtert im Außen-
und Umluftbetrieb die Luft von Staub, Blüten‐
pollen und gasförmigen Schadstoffen.
Dieser Filter sollte bei der Wartung, siehe
Seite 225, des Fahrzeugs gewechselt werden.
Belüftung
Belüftung vorn▷Hebel zur Veränderung der Ausströmrich‐
tung, Pfeile 1.▷Rändelräder zum stufenlosen Öffnen und
Schließen der Ausströmer, Pfeile 2.▷Rändelrad zum Variieren der Temperatur
im Oberkörperbereich, Pfeil 3.
Nach Blau: kälter.
Nach Rot: wärmer.Die eingestellte Innenraumtemperatur für
Fahrer und Beifahrer wird nicht verändert.
Einstellung der Belüftung
▷Belüftung zum Kühlen:
Ausströmer so ausrichten, dass die Luft in
Ihre Richtung gelenkt wird, z. B. bei aufge‐
heiztem Fahrzeug.▷Zugfreie Belüftung:
Ausströmer so ausrichten, dass die Luft an
Ihnen vorbei streicht.
Belüftung im Fond
▷Rändelrad zum stufenlosen Öffnen und
Schließen der Ausströmer, Pfeil 1.▷Rändelrad zum Variieren der Temperatur,
Pfeil 2.
Nach Blau: kälter.
Nach Rot: wärmer.▷Hebel zur Veränderung der Ausströmrich‐
tung, Pfeile 3.
Standlüftung
PrinzipDie Standlüftung belüftet den Innenraum und
senkt ggf. dessen Temperatur.
Das System kann bei jeder Außentemperatur
über zwei vorgewählte Einschaltzeiten oder di‐
rekt ein- und ausgeschaltet werden. Es bleibt
30 Minuten eingeschaltet.
Seite 166BedienungKlima166
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

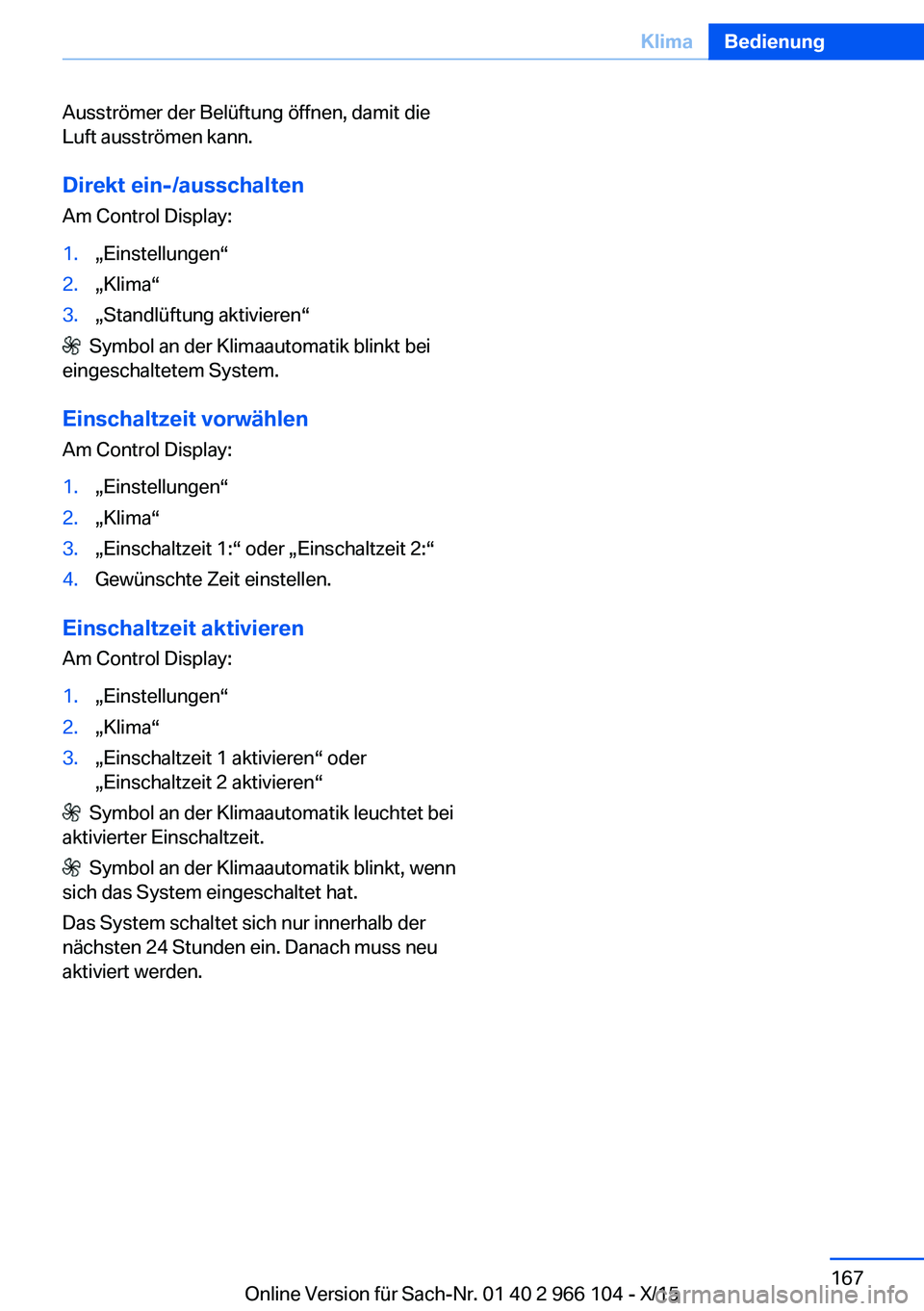

Ausströmer der Belüftung öffnen, damit die
Luft ausströmen kann.
Direkt ein-/ausschalten Am Control Display:1.„Einstellungen“2.„Klima“3.„Standlüftung aktivieren“
Symbol an der Klimaautomatik blinkt bei
eingeschaltetem System.
Einschaltzeit vorwählen
Am Control Display:
1.„Einstellungen“2.„Klima“3.„Einschaltzeit 1:“ oder „Einschaltzeit 2:“4.Gewünschte Zeit einstellen.
Einschaltzeit aktivieren
Am Control Display:
1.„Einstellungen“2.„Klima“3.„Einschaltzeit 1 aktivieren“ oder
„Einschaltzeit 2 aktivieren“
Symbol an der Klimaautomatik leuchtet bei
aktivierter Einschaltzeit.
Symbol an der Klimaautomatik blinkt, wenn
sich das System eingeschaltet hat.
Das System schaltet sich nur innerhalb der
nächsten 24 Stunden ein. Danach muss neu
aktiviert werden.
Seite 167KlimaBedienung167
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

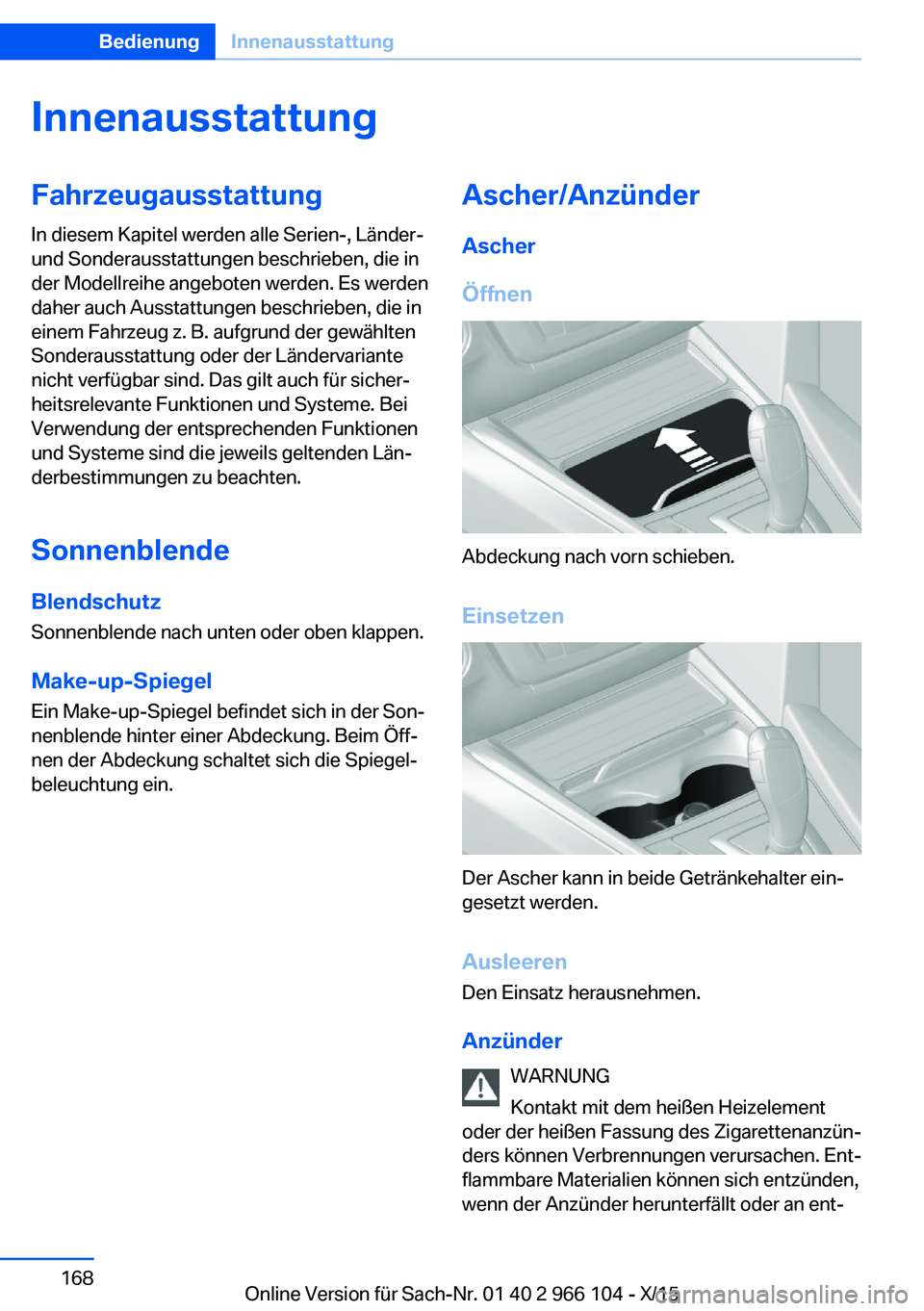

InnenausstattungFahrzeugausstattungIn diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Sonnenblende
Blendschutz Sonnenblende nach unten oder oben klappen.
Make-up-Spiegel
Ein Make-up-Spiegel befindet sich in der Son‐
nenblende hinter einer Abdeckung. Beim Öff‐
nen der Abdeckung schaltet sich die Spiegel‐
beleuchtung ein.Ascher/Anzünder
Ascher
Öffnen
Abdeckung nach vorn schieben.
Einsetzen
Der Ascher kann in beide Getränkehalter ein‐
gesetzt werden.
Ausleeren
Den Einsatz herausnehmen.
Anzünder WARNUNG
Kontakt mit dem heißen Heizelement
oder der heißen Fassung des Zigarettenanzün‐
ders können Verbrennungen verursachen. Ent‐
flammbare Materialien können sich entzünden,
wenn der Anzünder herunterfällt oder an ent‐
Seite 168BedienungInnenausstattung168
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

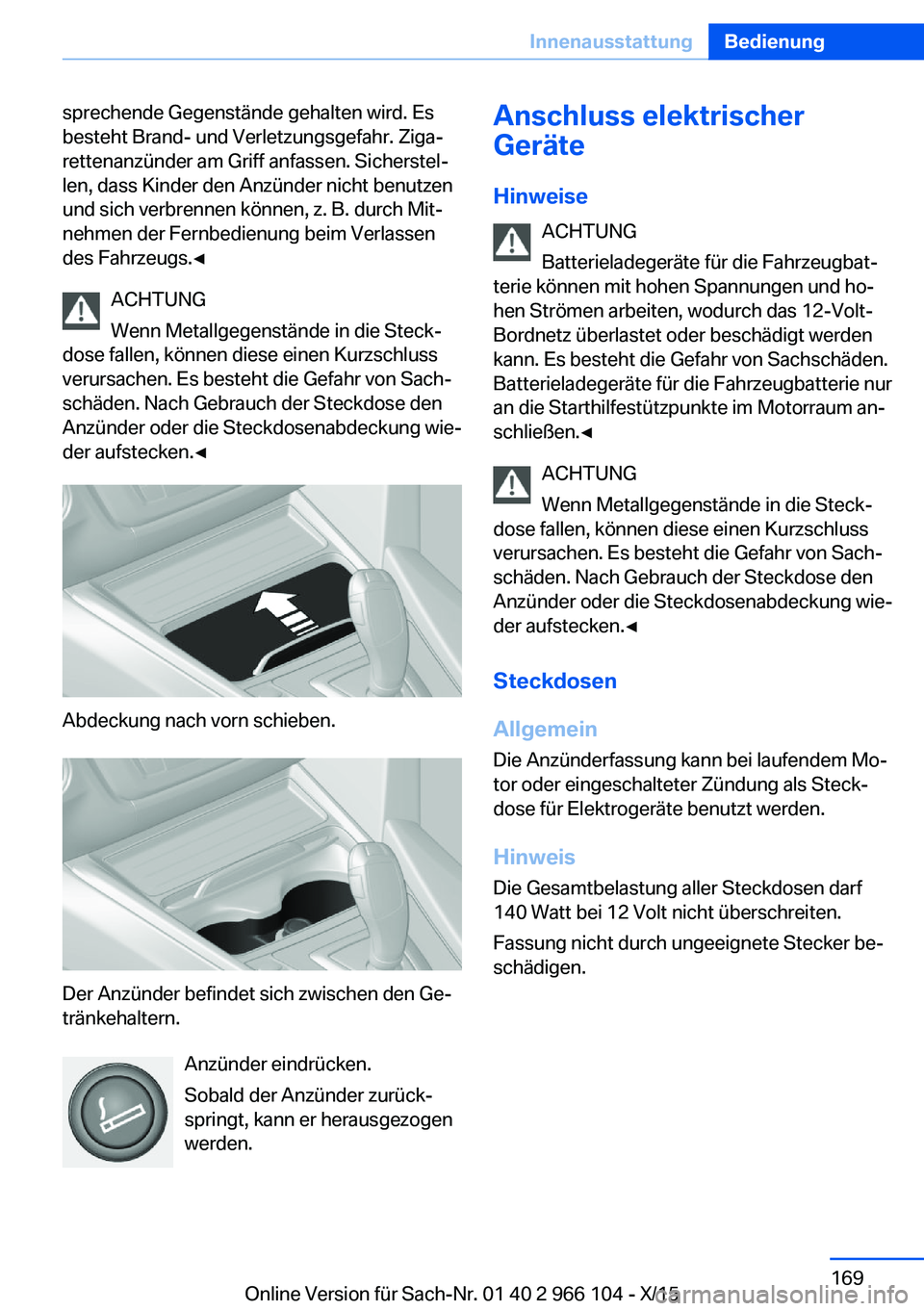

sprechende Gegenstände gehalten wird. Es
besteht Brand- und Verletzungsgefahr. Ziga‐
rettenanzünder am Griff anfassen. Sicherstel‐
len, dass Kinder den Anzünder nicht benutzen
und sich verbrennen können, z. B. durch Mit‐
nehmen der Fernbedienung beim Verlassen
des Fahrzeugs.◀
ACHTUNG
Wenn Metallgegenstände in die Steck‐
dose fallen, können diese einen Kurzschluss
verursachen. Es besteht die Gefahr von Sach‐
schäden. Nach Gebrauch der Steckdose den
Anzünder oder die Steckdosenabdeckung wie‐
der aufstecken.◀
Abdeckung nach vorn schieben.
Der Anzünder befindet sich zwischen den Ge‐
tränkehaltern.
Anzünder eindrücken.
Sobald der Anzünder zurück‐
springt, kann er herausgezogen
werden.
Anschluss elektrischer
Geräte
Hinweise ACHTUNG
Batterieladegeräte für die Fahrzeugbat‐
terie können mit hohen Spannungen und ho‐
hen Strömen arbeiten, wodurch das 12-Volt-
Bordnetz überlastet oder beschädigt werden
kann. Es besteht die Gefahr von Sachschäden.
Batterieladegeräte für die Fahrzeugbatterie nur
an die Starthilfestützpunkte im Motorraum an‐
schließen.◀
ACHTUNG
Wenn Metallgegenstände in die Steck‐
dose fallen, können diese einen Kurzschluss
verursachen. Es besteht die Gefahr von Sach‐
schäden. Nach Gebrauch der Steckdose den
Anzünder oder die Steckdosenabdeckung wie‐
der aufstecken.◀
Steckdosen
Allgemein
Die Anzünderfassung kann bei laufendem Mo‐
tor oder eingeschalteter Zündung als Steck‐
dose für Elektrogeräte benutzt werden.
Hinweis Die Gesamtbelastung aller Steckdosen darf
140 Watt bei 12 Volt nicht überschreiten.
Fassung nicht durch ungeeignete Stecker be‐
schädigen.Seite 169InnenausstattungBedienung169
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

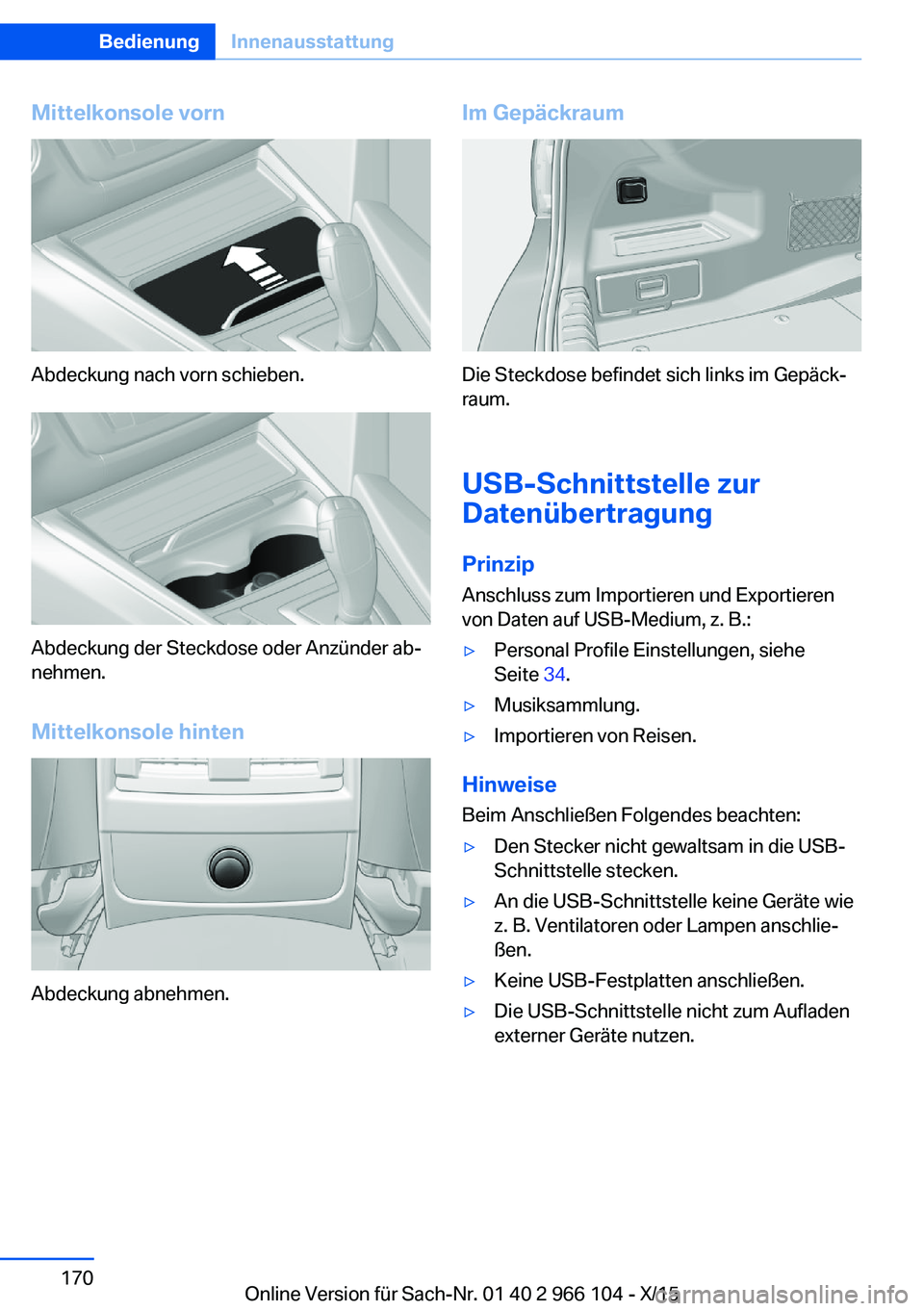

Mittelkonsole vorn
Abdeckung nach vorn schieben.
Abdeckung der Steckdose oder Anzünder ab‐
nehmen.
Mittelkonsole hinten
Abdeckung abnehmen.
Im Gepäckraum
Die Steckdose befindet sich links im Gepäck‐
raum.
USB-Schnittstelle zur
Datenübertragung
Prinzip Anschluss zum Importieren und Exportieren
von Daten auf USB-Medium, z. B.:
▷Personal Profile Einstellungen, siehe
Seite 34.▷Musiksammlung.▷Importieren von Reisen.
Hinweise
Beim Anschließen Folgendes beachten:
▷Den Stecker nicht gewaltsam in die USB-
Schnittstelle stecken.▷An die USB-Schnittstelle keine Geräte wie
z. B. Ventilatoren oder Lampen anschlie‐
ßen.▷Keine USB-Festplatten anschließen.▷Die USB-Schnittstelle nicht zum Aufladen
externer Geräte nutzen.Seite 170BedienungInnenausstattung170
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
