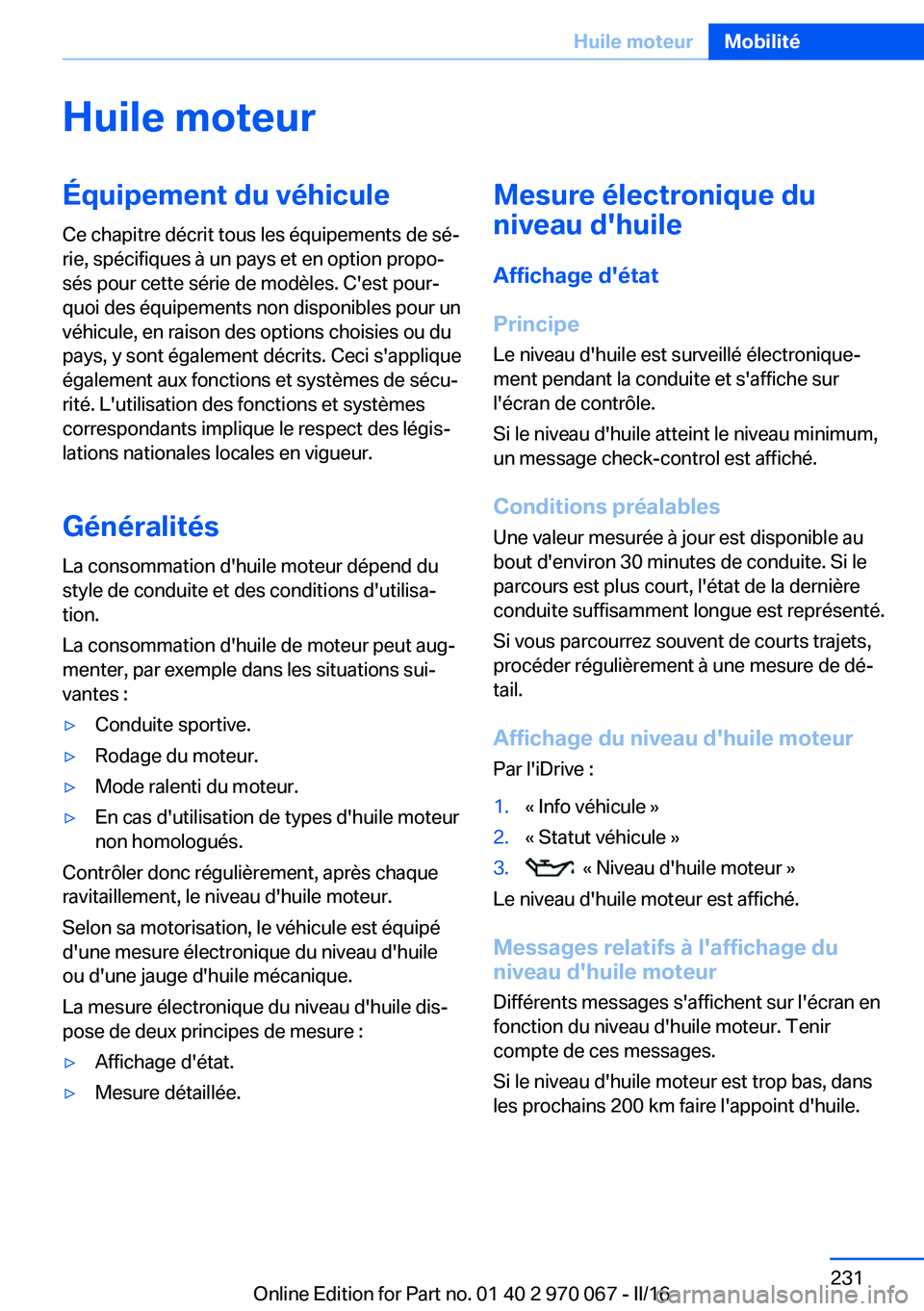

Huile moteurÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option propo‐
sés pour cette série de modèles. C'est pour‐
quoi des équipements non disponibles pour un
véhicule, en raison des options choisies ou du
pays, y sont également décrits. Ceci s'applique
également aux fonctions et systèmes de sécu‐
rité. L'utilisation des fonctions et systèmes
correspondants implique le respect des légis‐
lations nationales locales en vigueur.
Généralités
La consommation d'huile moteur dépend du
style de conduite et des conditions d'utilisa‐
tion.
La consommation d'huile de moteur peut aug‐
menter, par exemple dans les situations sui‐ vantes :▷Conduite sportive.▷Rodage du moteur.▷Mode ralenti du moteur.▷En cas d'utilisation de types d'huile moteur
non homologués.
Contrôler donc régulièrement, après chaque
ravitaillement, le niveau d'huile moteur.
Selon sa motorisation, le véhicule est équipé
d'une mesure électronique du niveau d'huile
ou d'une jauge d'huile mécanique.
La mesure électronique du niveau d'huile dis‐
pose de deux principes de mesure :
▷Affichage d'état.▷Mesure détaillée.Mesure électronique du
niveau d'huile
Affichage d'état
Principe Le niveau d'huile est surveillé électronique‐
ment pendant la conduite et s'affiche sur
l'écran de contrôle.
Si le niveau d'huile atteint le niveau minimum,
un message check-control est affiché.
Conditions préalables
Une valeur mesurée à jour est disponible au
bout d'environ 30 minutes de conduite. Si le
parcours est plus court, l'état de la dernière
conduite suffisamment longue est représenté.
Si vous parcourrez souvent de courts trajets,
procéder régulièrement à une mesure de dé‐
tail.
Affichage du niveau d'huile moteur Par l'iDrive :1.« Info véhicule »2.« Statut véhicule »3. « Niveau d'huile moteur »
Le niveau d'huile moteur est affiché.
Messages relatifs à l'affichage du
niveau d'huile moteur
Différents messages s'affichent sur l'écran en
fonction du niveau d'huile moteur. Tenir
compte de ces messages.
Si le niveau d'huile moteur est trop bas, dans
les prochains 200 km faire l'appoint d'huile.
Seite 231Huile moteurMobilité231
Online Edition for Part no. 01 40 2 970 067 - II/16

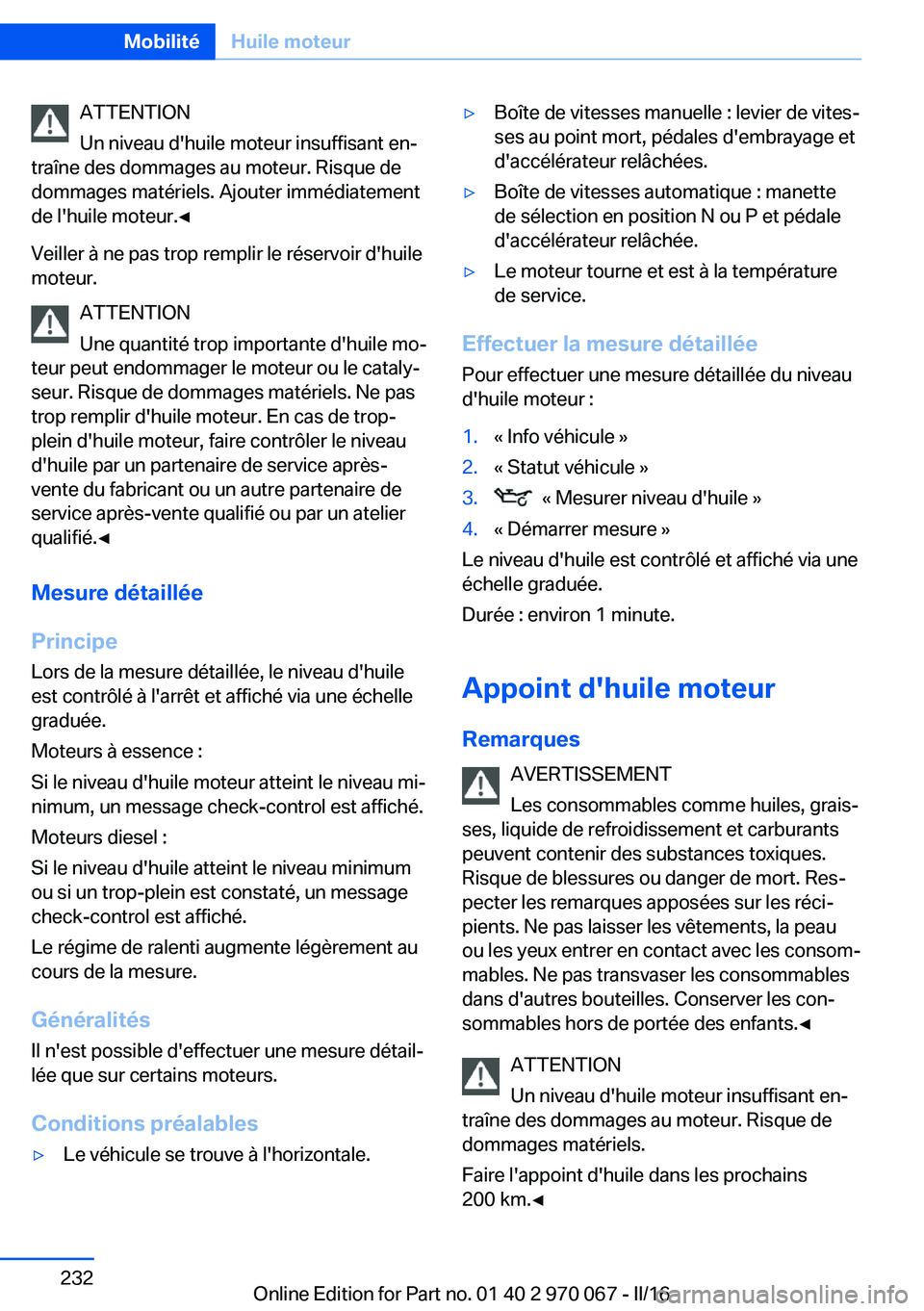

ATTENTION
Un niveau d'huile moteur insuffisant en‐
traîne des dommages au moteur. Risque de
dommages matériels. Ajouter immédiatement
de l'huile moteur.◀
Veiller à ne pas trop remplir le réservoir d'huile
moteur.
ATTENTION
Une quantité trop importante d'huile mo‐
teur peut endommager le moteur ou le cataly‐
seur. Risque de dommages matériels. Ne pas
trop remplir d'huile moteur. En cas de trop-
plein d'huile moteur, faire contrôler le niveau
d'huile par un partenaire de service après-
vente du fabricant ou un autre partenaire de
service après-vente qualifié ou par un atelier
qualifié.◀
Mesure détaillée
Principe Lors de la mesure détaillée, le niveau d'huile
est contrôlé à l'arrêt et affiché via une échelle
graduée.
Moteurs à essence :
Si le niveau d'huile moteur atteint le niveau mi‐
nimum, un message check-control est affiché.
Moteurs diesel :
Si le niveau d'huile atteint le niveau minimum
ou si un trop-plein est constaté, un message
check-control est affiché.
Le régime de ralenti augmente légèrement au
cours de la mesure.
Généralités
Il n'est possible d'effectuer une mesure détail‐
lée que sur certains moteurs.
Conditions préalables▷Le véhicule se trouve à l'horizontale.▷Boîte de vitesses manuelle : levier de vites‐
ses au point mort, pédales d'embrayage et
d'accélérateur relâchées.▷Boîte de vitesses automatique : manette
de sélection en position N ou P et pédale
d'accélérateur relâchée.▷Le moteur tourne et est à la température
de service.
Effectuer la mesure détaillée
Pour effectuer une mesure détaillée du niveau
d'huile moteur :
1.« Info véhicule »2.« Statut véhicule »3. « Mesurer niveau d'huile »4.« Démarrer mesure »
Le niveau d'huile est contrôlé et affiché via une
échelle graduée.
Durée : environ 1 minute.
Appoint d'huile moteur Remarques AVERTISSEMENT
Les consommables comme huiles, grais‐
ses, liquide de refroidissement et carburants
peuvent contenir des substances toxiques.
Risque de blessures ou danger de mort. Res‐
pecter les remarques apposées sur les réci‐
pients. Ne pas laisser les vêtements, la peau
ou les yeux entrer en contact avec les consom‐
mables. Ne pas transvaser les consommables
dans d'autres bouteilles. Conserver les con‐
sommables hors de portée des enfants.◀
ATTENTION
Un niveau d'huile moteur insuffisant en‐
traîne des dommages au moteur. Risque de
dommages matériels.
Faire l'appoint d'huile dans les prochains
200 km.◀
Seite 232MobilitéHuile moteur232
Online Edition for Part no. 01 40 2 970 067 - II/16

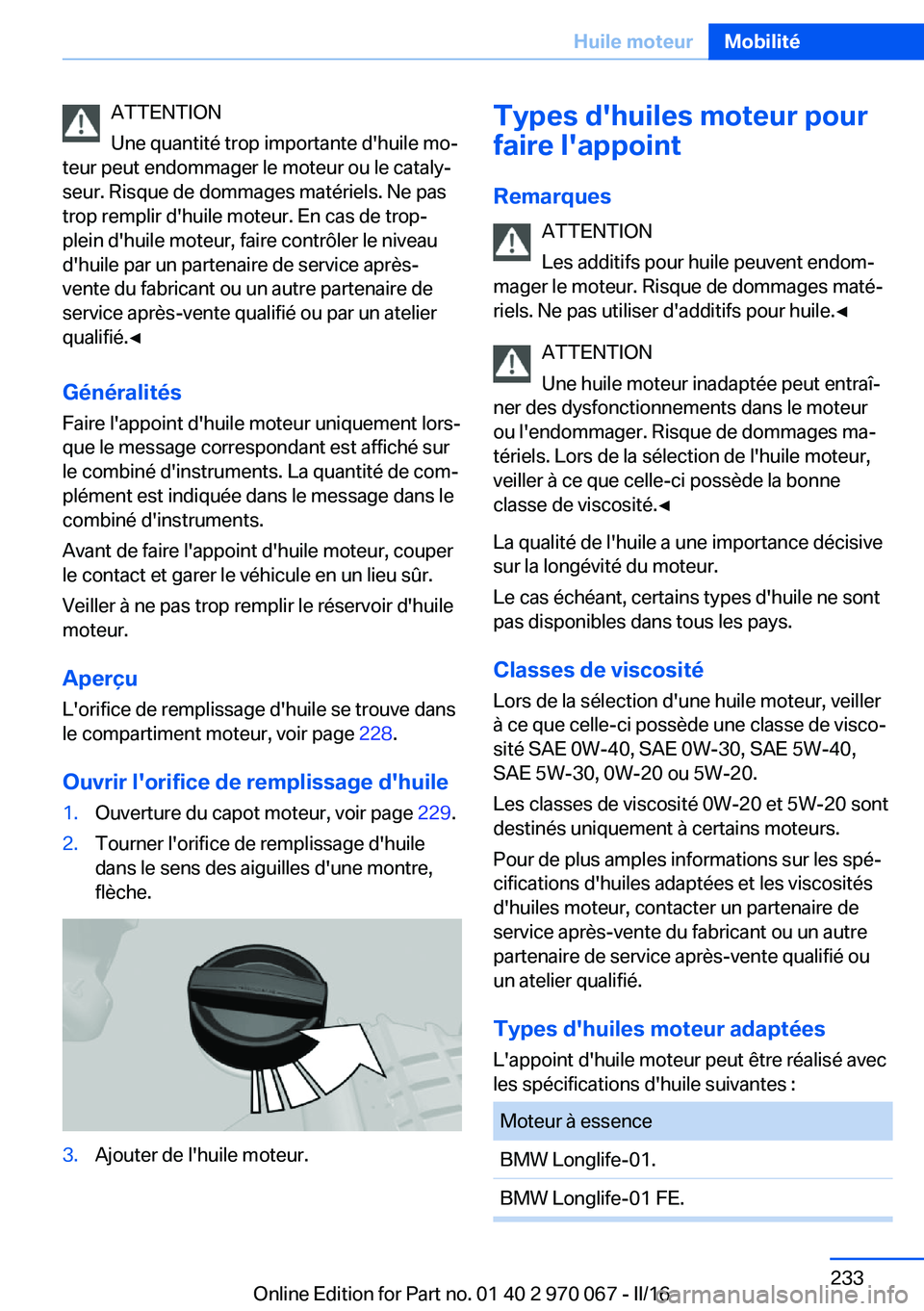

ATTENTION
Une quantité trop importante d'huile mo‐
teur peut endommager le moteur ou le cataly‐
seur. Risque de dommages matériels. Ne pas
trop remplir d'huile moteur. En cas de trop-
plein d'huile moteur, faire contrôler le niveau
d'huile par un partenaire de service après-
vente du fabricant ou un autre partenaire de
service après-vente qualifié ou par un atelier
qualifié.◀
Généralités Faire l'appoint d'huile moteur uniquement lors‐
que le message correspondant est affiché sur
le combiné d'instruments. La quantité de com‐
plément est indiquée dans le message dans le
combiné d'instruments.
Avant de faire l'appoint d'huile moteur, couper
le contact et garer le véhicule en un lieu sûr.
Veiller à ne pas trop remplir le réservoir d'huile
moteur.
Aperçu L'orifice de remplissage d'huile se trouve dans
le compartiment moteur, voir page 228.
Ouvrir l'orifice de remplissage d'huile1.Ouverture du capot moteur, voir page 229.2.Tourner l'orifice de remplissage d'huile
dans le sens des aiguilles d'une montre,
flèche.3.Ajouter de l'huile moteur.Types d'huiles moteur pour
faire l'appoint
Remarques ATTENTION
Les additifs pour huile peuvent endom‐
mager le moteur. Risque de dommages maté‐
riels. Ne pas utiliser d'additifs pour huile.◀
ATTENTION
Une huile moteur inadaptée peut entraî‐
ner des dysfonctionnements dans le moteur
ou l'endommager. Risque de dommages ma‐
tériels. Lors de la sélection de l'huile moteur,
veiller à ce que celle-ci possède la bonne
classe de viscosité.◀
La qualité de l'huile a une importance décisive
sur la longévité du moteur.
Le cas échéant, certains types d'huile ne sont
pas disponibles dans tous les pays.
Classes de viscosité
Lors de la sélection d'une huile moteur, veiller
à ce que celle-ci possède une classe de visco‐
sité SAE 0W-40, SAE 0W-30, SAE 5W-40, SAE 5W-30, 0W-20 ou 5W-20.
Les classes de viscosité 0W-20 et 5W-20 sont
destinés uniquement à certains moteurs.
Pour de plus amples informations sur les spé‐
cifications d'huiles adaptées et les viscosités
d'huiles moteur, contacter un partenaire de service après-vente du fabricant ou un autre
partenaire de service après-vente qualifié ou
un atelier qualifié.
Types d'huiles moteur adaptées
L'appoint d'huile moteur peut être réalisé avec
les spécifications d'huile suivantes :Moteur à essenceBMW Longlife-01.BMW Longlife-01 FE.Seite 233Huile moteurMobilité233
Online Edition for Part no. 01 40 2 970 067 - II/16

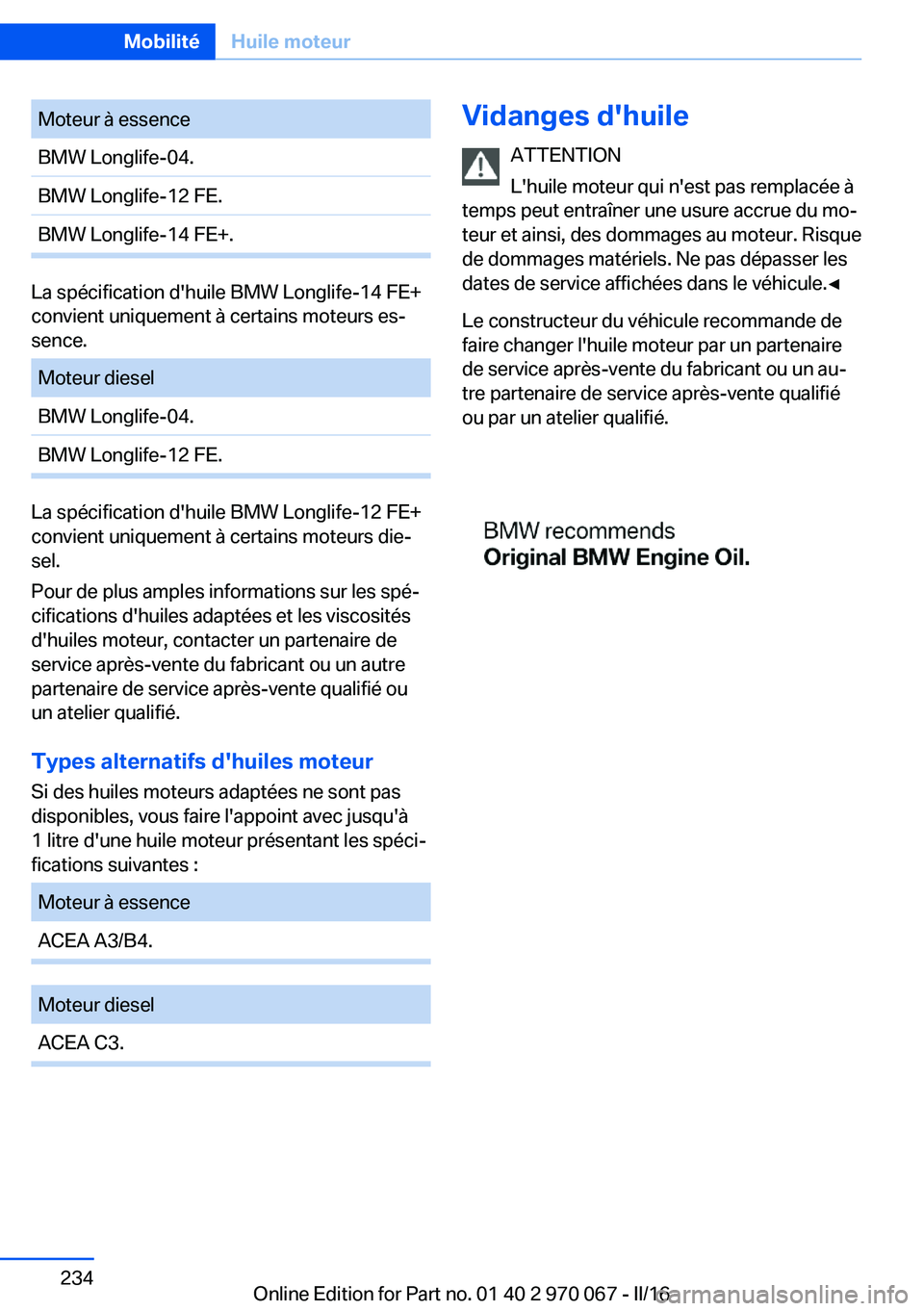

Moteur à essenceBMW Longlife-04.BMW Longlife-12 FE.BMW Longlife-14 FE+.
La spécification d'huile BMW Longlife-14 FE+
convient uniquement à certains moteurs es‐
sence.
Moteur dieselBMW Longlife-04.BMW Longlife-12 FE.
La spécification d'huile BMW Longlife-12 FE+
convient uniquement à certains moteurs die‐
sel.
Pour de plus amples informations sur les spé‐
cifications d'huiles adaptées et les viscosités
d'huiles moteur, contacter un partenaire de
service après-vente du fabricant ou un autre
partenaire de service après-vente qualifié ou
un atelier qualifié.
Types alternatifs d'huiles moteur
Si des huiles moteurs adaptées ne sont pas
disponibles, vous faire l'appoint avec jusqu'à
1 litre d'une huile moteur présentant les spéci‐
fications suivantes :
Moteur à essenceACEA A3/B4.Moteur dieselACEA C3.Vidanges d'huile
ATTENTION
L'huile moteur qui n'est pas remplacée à
temps peut entraîner une usure accrue du mo‐
teur et ainsi, des dommages au moteur. Risque
de dommages matériels. Ne pas dépasser les
dates de service affichées dans le véhicule.◀
Le constructeur du véhicule recommande de
faire changer l'huile moteur par un partenaire
de service après-vente du fabricant ou un au‐
tre partenaire de service après-vente qualifié
ou par un atelier qualifié.Seite 234MobilitéHuile moteur234
Online Edition for Part no. 01 40 2 970 067 - II/16

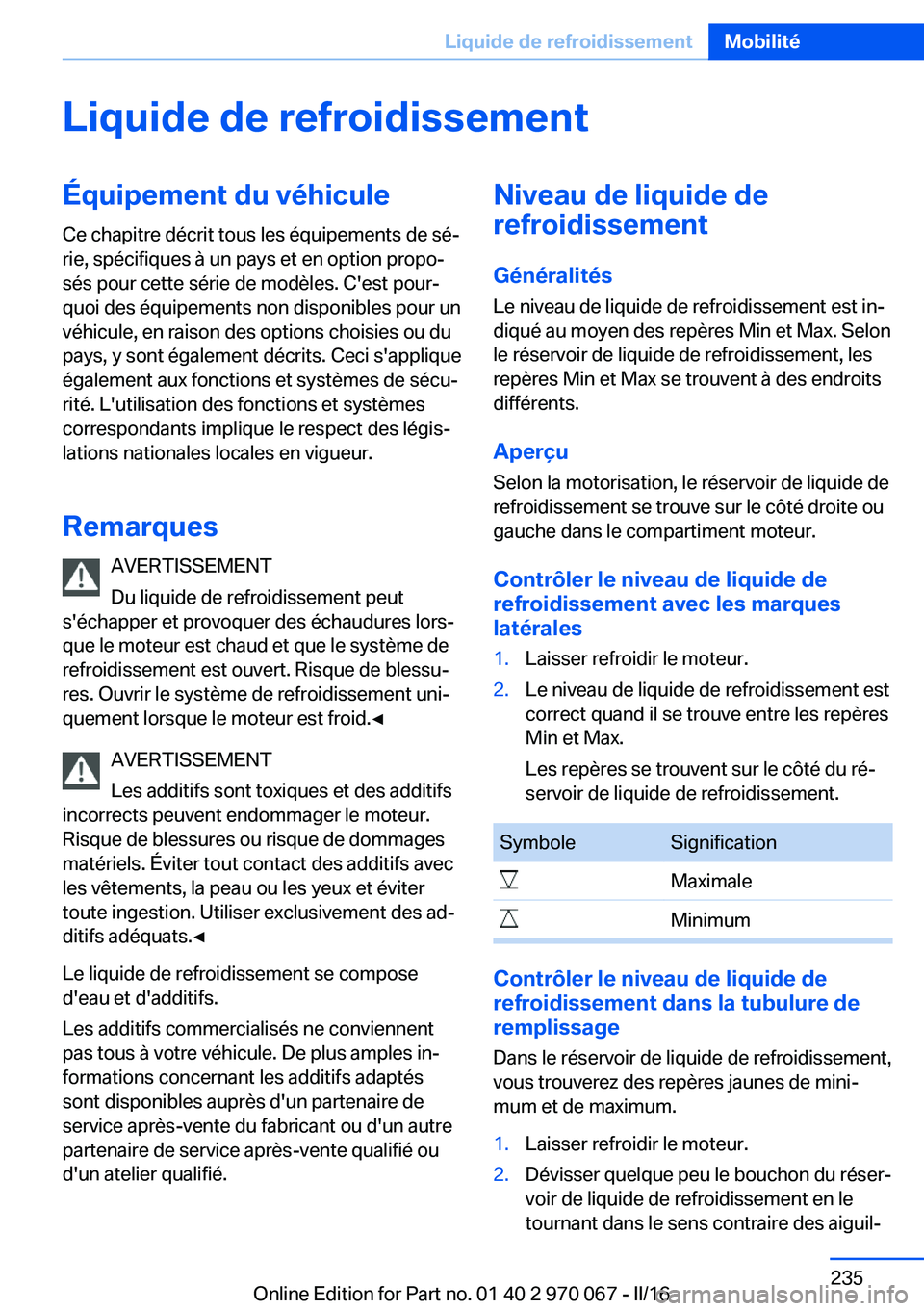

Liquide de refroidissementÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option propo‐
sés pour cette série de modèles. C'est pour‐
quoi des équipements non disponibles pour un
véhicule, en raison des options choisies ou du
pays, y sont également décrits. Ceci s'applique
également aux fonctions et systèmes de sécu‐
rité. L'utilisation des fonctions et systèmes
correspondants implique le respect des légis‐
lations nationales locales en vigueur.
Remarques AVERTISSEMENT
Du liquide de refroidissement peut
s'échapper et provoquer des échaudures lors‐
que le moteur est chaud et que le système de refroidissement est ouvert. Risque de blessu‐
res. Ouvrir le système de refroidissement uni‐
quement lorsque le moteur est froid.◀
AVERTISSEMENT
Les additifs sont toxiques et des additifs
incorrects peuvent endommager le moteur.
Risque de blessures ou risque de dommages
matériels. Éviter tout contact des additifs avec
les vêtements, la peau ou les yeux et éviter
toute ingestion. Utiliser exclusivement des ad‐
ditifs adéquats.◀
Le liquide de refroidissement se compose
d'eau et d'additifs.
Les additifs commercialisés ne conviennent
pas tous à votre véhicule. De plus amples in‐
formations concernant les additifs adaptés
sont disponibles auprès d'un partenaire de
service après-vente du fabricant ou d'un autre
partenaire de service après-vente qualifié ou
d'un atelier qualifié.Niveau de liquide de
refroidissement
Généralités
Le niveau de liquide de refroidissement est in‐
diqué au moyen des repères Min et Max. Selon
le réservoir de liquide de refroidissement, les
repères Min et Max se trouvent à des endroits
différents.
Aperçu
Selon la motorisation, le réservoir de liquide de
refroidissement se trouve sur le côté droite ou
gauche dans le compartiment moteur.
Contrôler le niveau de liquide derefroidissement avec les marques
latérales1.Laisser refroidir le moteur.2.Le niveau de liquide de refroidissement est
correct quand il se trouve entre les repères
Min et Max.
Les repères se trouvent sur le côté du ré‐
servoir de liquide de refroidissement.SymboleSignificationMaximaleMinimum
Contrôler le niveau de liquide de
refroidissement dans la tubulure de
remplissage
Dans le réservoir de liquide de refroidissement,
vous trouverez des repères jaunes de mini‐ mum et de maximum.
1.Laisser refroidir le moteur.2.Dévisser quelque peu le bouchon du réser‐
voir de liquide de refroidissement en le
tournant dans le sens contraire des aiguil‐Seite 235Liquide de refroidissementMobilité235
Online Edition for Part no. 01 40 2 970 067 - II/16

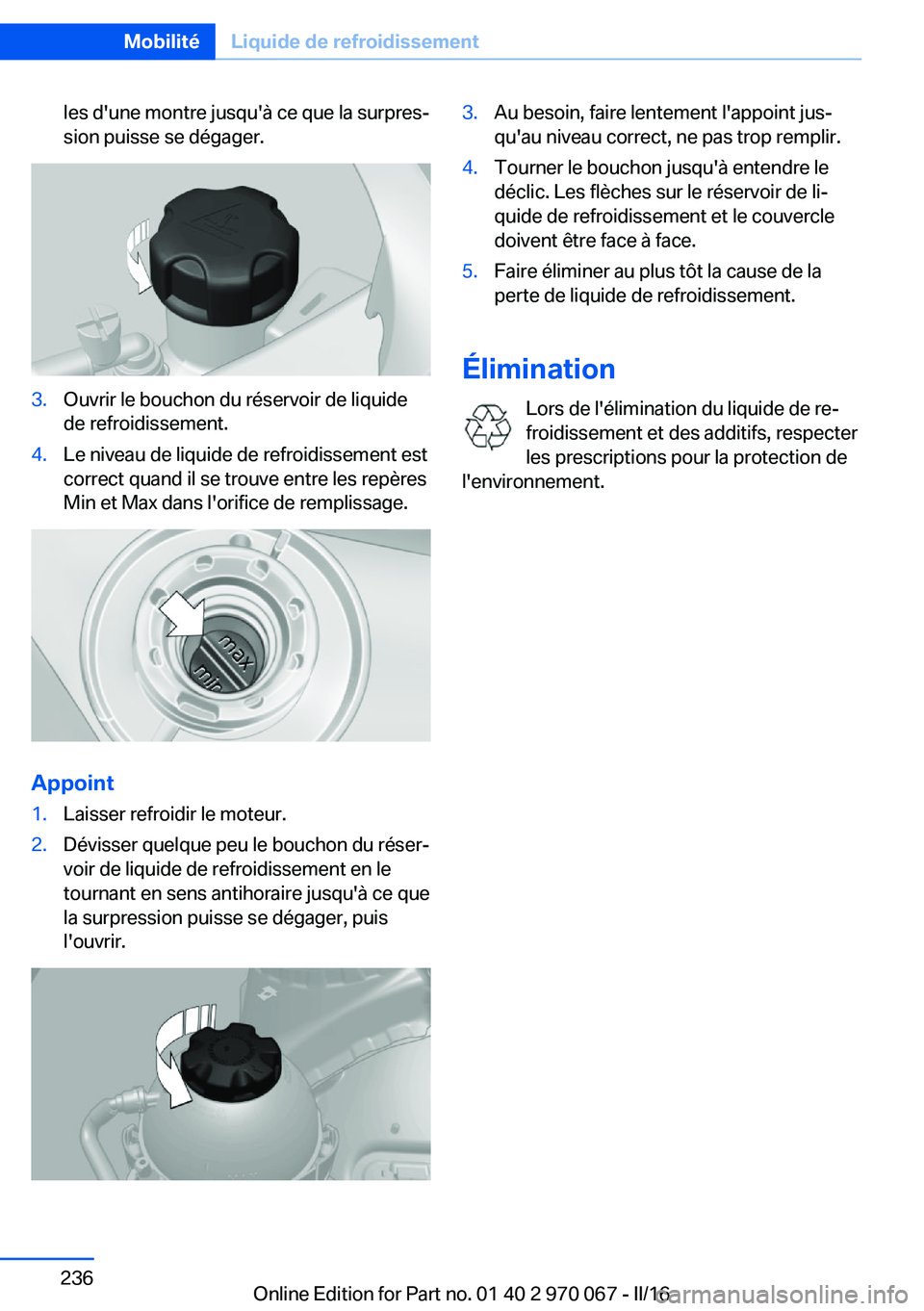

les d'une montre jusqu'à ce que la surpres‐
sion puisse se dégager.3.Ouvrir le bouchon du réservoir de liquide
de refroidissement.4.Le niveau de liquide de refroidissement est
correct quand il se trouve entre les repères
Min et Max dans l'orifice de remplissage.
Appoint
1.Laisser refroidir le moteur.2.Dévisser quelque peu le bouchon du réser‐
voir de liquide de refroidissement en le
tournant en sens antihoraire jusqu'à ce que
la surpression puisse se dégager, puis
l'ouvrir.3.Au besoin, faire lentement l'appoint jus‐
qu'au niveau correct, ne pas trop remplir.4.Tourner le bouchon jusqu'à entendre le
déclic. Les flèches sur le réservoir de li‐
quide de refroidissement et le couvercle
doivent être face à face.5.Faire éliminer au plus tôt la cause de la
perte de liquide de refroidissement.
Élimination
Lors de l'élimination du liquide de re‐
froidissement et des additifs, respecter
les prescriptions pour la protection de
l'environnement.
Seite 236MobilitéLiquide de refroidissement236
Online Edition for Part no. 01 40 2 970 067 - II/16

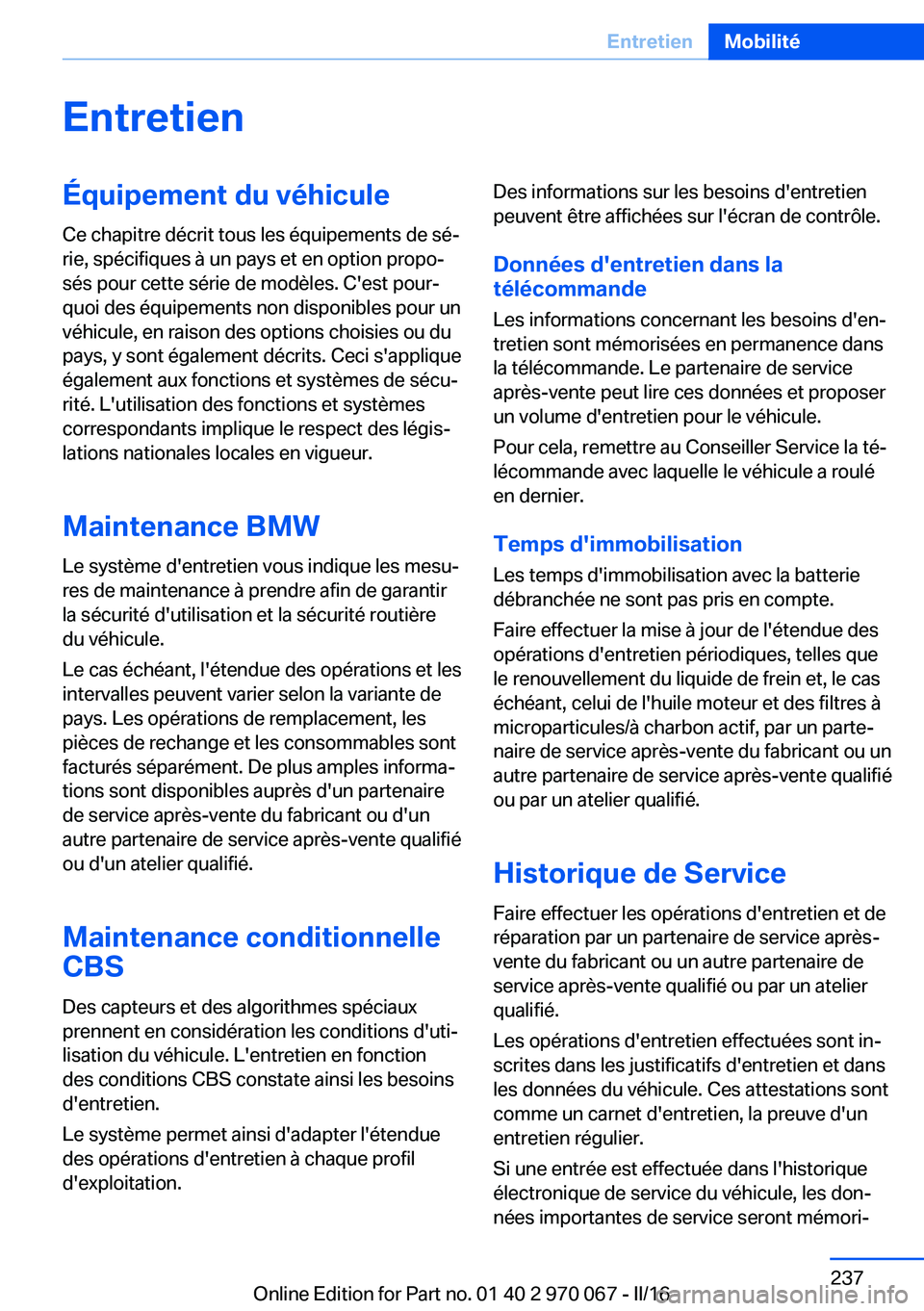

EntretienÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option propo‐
sés pour cette série de modèles. C'est pour‐
quoi des équipements non disponibles pour un
véhicule, en raison des options choisies ou du
pays, y sont également décrits. Ceci s'applique
également aux fonctions et systèmes de sécu‐
rité. L'utilisation des fonctions et systèmes
correspondants implique le respect des légis‐
lations nationales locales en vigueur.
Maintenance BMW
Le système d'entretien vous indique les mesu‐
res de maintenance à prendre afin de garantir la sécurité d'utilisation et la sécurité routière
du véhicule.
Le cas échéant, l'étendue des opérations et les
intervalles peuvent varier selon la variante de
pays. Les opérations de remplacement, les
pièces de rechange et les consommables sont
facturés séparément. De plus amples informa‐
tions sont disponibles auprès d'un partenaire
de service après-vente du fabricant ou d'un
autre partenaire de service après-vente qualifié
ou d'un atelier qualifié.
Maintenance conditionnelle
CBS
Des capteurs et des algorithmes spéciaux
prennent en considération les conditions d'uti‐
lisation du véhicule. L'entretien en fonction
des conditions CBS constate ainsi les besoins
d'entretien.
Le système permet ainsi d'adapter l'étendue
des opérations d'entretien à chaque profil
d'exploitation.Des informations sur les besoins d'entretien
peuvent être affichées sur l'écran de contrôle.
Données d'entretien dans la
télécommande
Les informations concernant les besoins d'en‐
tretien sont mémorisées en permanence dans
la télécommande. Le partenaire de service
après-vente peut lire ces données et proposer
un volume d'entretien pour le véhicule.
Pour cela, remettre au Conseiller Service la té‐
lécommande avec laquelle le véhicule a roulé
en dernier.
Temps d'immobilisation
Les temps d'immobilisation avec la batterie débranchée ne sont pas pris en compte.
Faire effectuer la mise à jour de l'étendue des
opérations d'entretien périodiques, telles que
le renouvellement du liquide de frein et, le cas
échéant, celui de l'huile moteur et des filtres à
microparticules/à charbon actif, par un parte‐
naire de service après-vente du fabricant ou un
autre partenaire de service après-vente qualifié
ou par un atelier qualifié.
Historique de Service
Faire effectuer les opérations d'entretien et de
réparation par un partenaire de service après-
vente du fabricant ou un autre partenaire de
service après-vente qualifié ou par un atelier
qualifié.
Les opérations d'entretien effectuées sont in‐
scrites dans les justificatifs d'entretien et dans
les données du véhicule. Ces attestations sont
comme un carnet d'entretien, la preuve d'un
entretien régulier.
Si une entrée est effectuée dans l'historique
électronique de service du véhicule, les don‐
nées importantes de service seront mémori‐Seite 237EntretienMobilité237
Online Edition for Part no. 01 40 2 970 067 - II/16

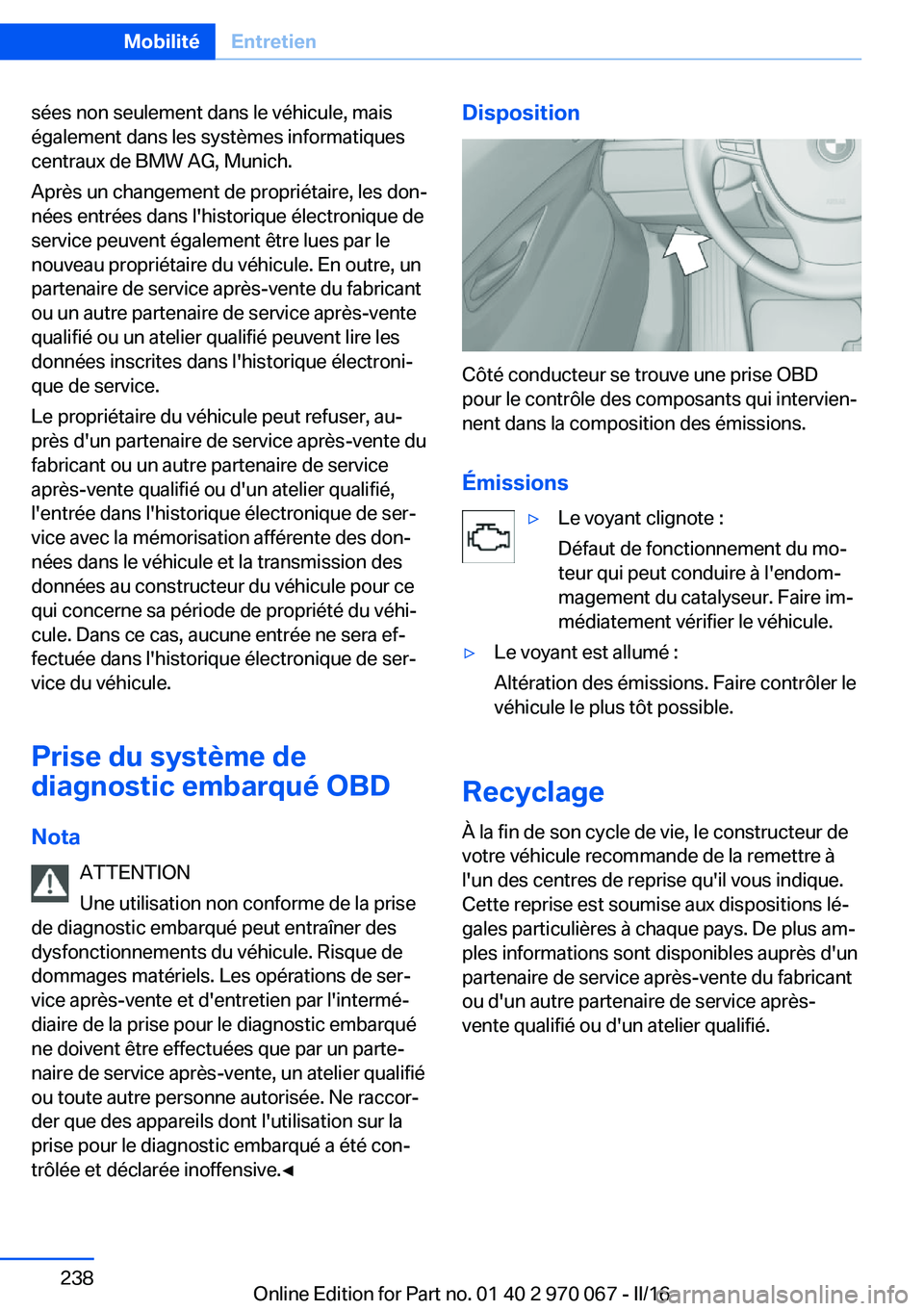

sées non seulement dans le véhicule, mais
également dans les systèmes informatiques
centraux de BMW AG, Munich.
Après un changement de propriétaire, les don‐
nées entrées dans l'historique électronique de
service peuvent également être lues par le
nouveau propriétaire du véhicule. En outre, un
partenaire de service après-vente du fabricant
ou un autre partenaire de service après-vente
qualifié ou un atelier qualifié peuvent lire les
données inscrites dans l'historique électroni‐
que de service.
Le propriétaire du véhicule peut refuser, au‐
près d'un partenaire de service après-vente du
fabricant ou un autre partenaire de service
après-vente qualifié ou d'un atelier qualifié,
l'entrée dans l'historique électronique de ser‐
vice avec la mémorisation afférente des don‐
nées dans le véhicule et la transmission des
données au constructeur du véhicule pour ce
qui concerne sa période de propriété du véhi‐
cule. Dans ce cas, aucune entrée ne sera ef‐
fectuée dans l'historique électronique de ser‐
vice du véhicule.
Prise du système de
diagnostic embarqué OBD
Nota ATTENTION
Une utilisation non conforme de la prise
de diagnostic embarqué peut entraîner des
dysfonctionnements du véhicule. Risque de
dommages matériels. Les opérations de ser‐
vice après-vente et d'entretien par l'intermé‐
diaire de la prise pour le diagnostic embarqué
ne doivent être effectuées que par un parte‐
naire de service après-vente, un atelier qualifié
ou toute autre personne autorisée. Ne raccor‐
der que des appareils dont l'utilisation sur la
prise pour le diagnostic embarqué a été con‐
trôlée et déclarée inoffensive.◀Disposition
Côté conducteur se trouve une prise OBD
pour le contrôle des composants qui intervien‐
nent dans la composition des émissions.
Émissions
▷Le voyant clignote :
Défaut de fonctionnement du mo‐
teur qui peut conduire à l'endom‐
magement du catalyseur. Faire im‐
médiatement vérifier le véhicule.▷Le voyant est allumé :
Altération des émissions. Faire contrôler le
véhicule le plus tôt possible.
Recyclage
À la fin de son cycle de vie, le constructeur de
votre véhicule recommande de la remettre à
l'un des centres de reprise qu'il vous indique.
Cette reprise est soumise aux dispositions lé‐
gales particulières à chaque pays. De plus am‐
ples informations sont disponibles auprès d'un
partenaire de service après-vente du fabricant
ou d'un autre partenaire de service après-
vente qualifié ou d'un atelier qualifié.
Seite 238MobilitéEntretien238
Online Edition for Part no. 01 40 2 970 067 - II/16

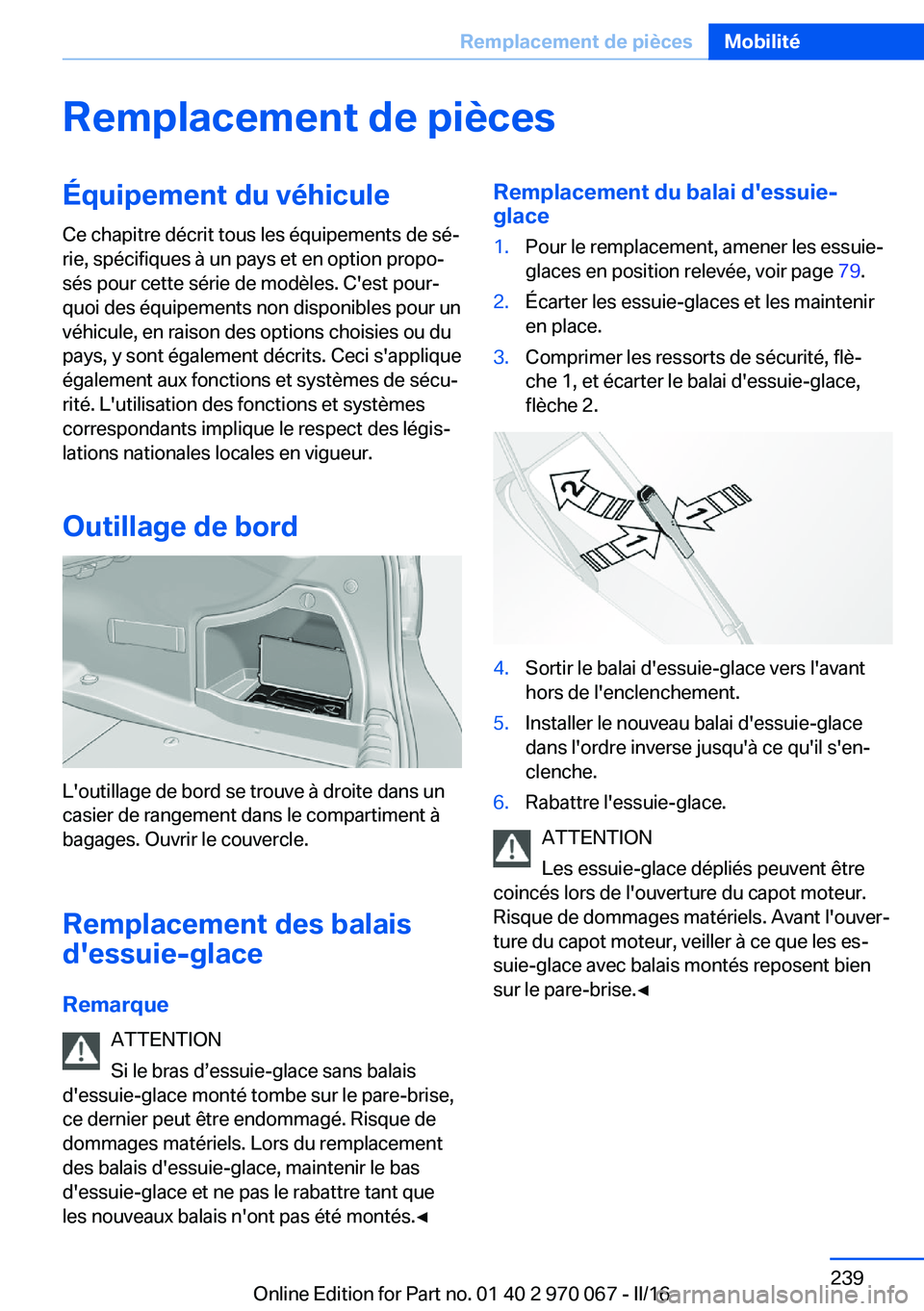

Remplacement de piècesÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option propo‐
sés pour cette série de modèles. C'est pour‐
quoi des équipements non disponibles pour un
véhicule, en raison des options choisies ou du
pays, y sont également décrits. Ceci s'applique
également aux fonctions et systèmes de sécu‐
rité. L'utilisation des fonctions et systèmes
correspondants implique le respect des légis‐
lations nationales locales en vigueur.
Outillage de bord
L'outillage de bord se trouve à droite dans un
casier de rangement dans le compartiment à
bagages. Ouvrir le couvercle.
Remplacement des balais
d'essuie-glace
Remarque ATTENTION
Si le bras d’essuie-glace sans balais
d'essuie-glace monté tombe sur le pare-brise,
ce dernier peut être endommagé. Risque de
dommages matériels. Lors du remplacement
des balais d'essuie-glace, maintenir le bas
d'essuie-glace et ne pas le rabattre tant que
les nouveaux balais n'ont pas été montés.◀
Remplacement du balai d'essuie-
glace1.Pour le remplacement, amener les essuie-
glaces en position relevée, voir page 79.2.Écarter les essuie-glaces et les maintenir
en place.3.Comprimer les ressorts de sécurité, flè‐
che 1, et écarter le balai d'essuie-glace,
flèche 2.4.Sortir le balai d'essuie-glace vers l'avant
hors de l'enclenchement.5.Installer le nouveau balai d'essuie-glace
dans l'ordre inverse jusqu'à ce qu'il s'en‐
clenche.6.Rabattre l'essuie-glace.
ATTENTION
Les essuie-glace dépliés peuvent être
coincés lors de l'ouverture du capot moteur.
Risque de dommages matériels. Avant l'ouver‐
ture du capot moteur, veiller à ce que les es‐
suie-glace avec balais montés reposent bien
sur le pare-brise.◀
Seite 239Remplacement de piècesMobilité239
Online Edition for Part no. 01 40 2 970 067 - II/16

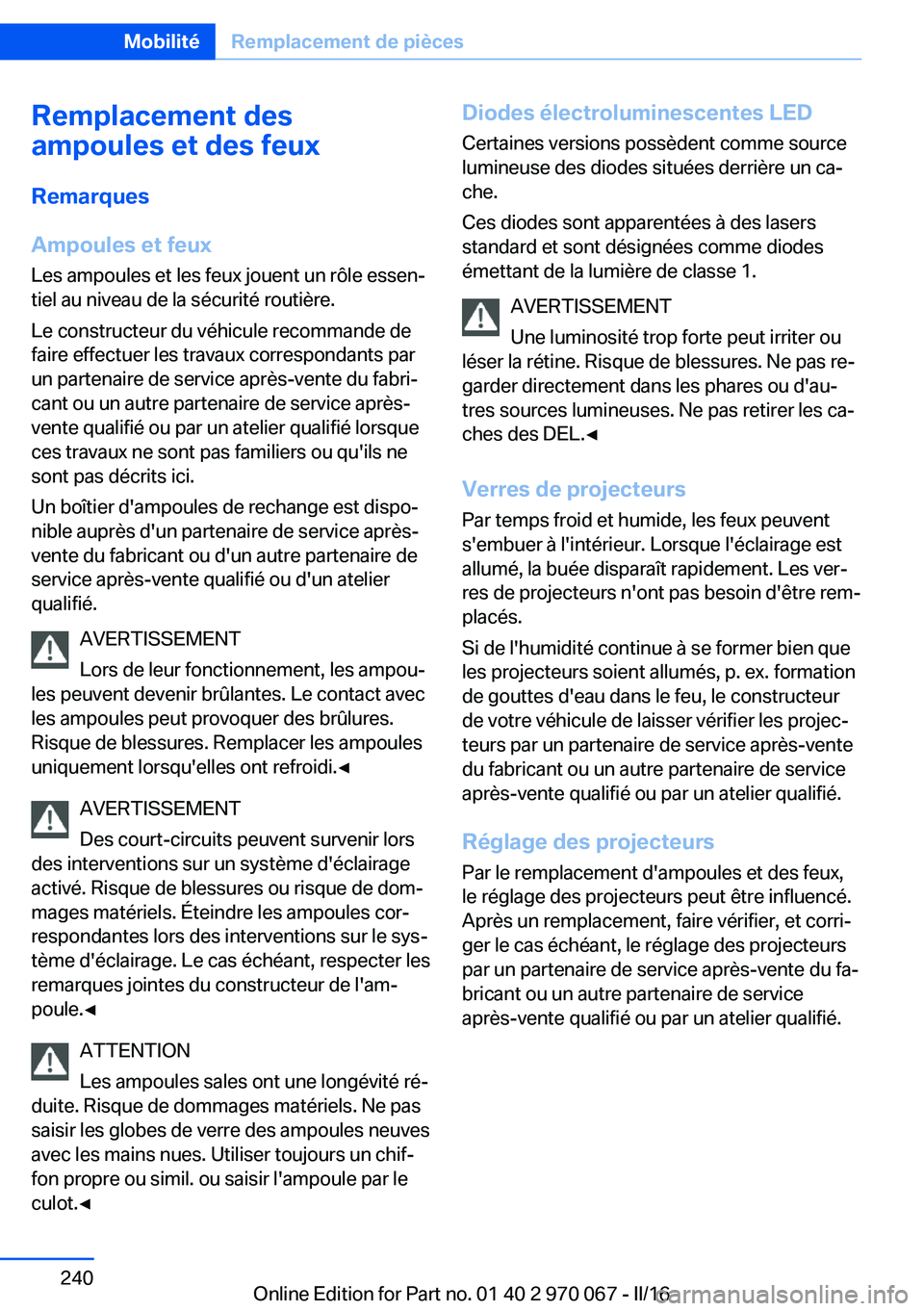

Remplacement des
ampoules et des feux
Remarques
Ampoules et feux
Les ampoules et les feux jouent un rôle essen‐
tiel au niveau de la sécurité routière.
Le constructeur du véhicule recommande de
faire effectuer les travaux correspondants par
un partenaire de service après-vente du fabri‐
cant ou un autre partenaire de service après-
vente qualifié ou par un atelier qualifié lorsque
ces travaux ne sont pas familiers ou qu'ils ne
sont pas décrits ici.
Un boîtier d'ampoules de rechange est dispo‐
nible auprès d'un partenaire de service après-
vente du fabricant ou d'un autre partenaire de
service après-vente qualifié ou d'un atelier
qualifié.
AVERTISSEMENT
Lors de leur fonctionnement, les ampou‐
les peuvent devenir brûlantes. Le contact avec
les ampoules peut provoquer des brûlures.
Risque de blessures. Remplacer les ampoules
uniquement lorsqu'elles ont refroidi.◀
AVERTISSEMENT
Des court-circuits peuvent survenir lors
des interventions sur un système d'éclairage
activé. Risque de blessures ou risque de dom‐
mages matériels. Éteindre les ampoules cor‐
respondantes lors des interventions sur le sys‐
tème d'éclairage. Le cas échéant, respecter les
remarques jointes du constructeur de l'am‐
poule.◀
ATTENTION
Les ampoules sales ont une longévité ré‐
duite. Risque de dommages matériels. Ne pas
saisir les globes de verre des ampoules neuves
avec les mains nues. Utiliser toujours un chif‐
fon propre ou simil. ou saisir l'ampoule par le
culot.◀Diodes électroluminescentes LED
Certaines versions possèdent comme source
lumineuse des diodes situées derrière un ca‐
che.
Ces diodes sont apparentées à des lasers
standard et sont désignées comme diodes
émettant de la lumière de classe 1.
AVERTISSEMENT
Une luminosité trop forte peut irriter ou
léser la rétine. Risque de blessures. Ne pas re‐
garder directement dans les phares ou d'au‐
tres sources lumineuses. Ne pas retirer les ca‐
ches des DEL.◀
Verres de projecteurs
Par temps froid et humide, les feux peuvent
s'embuer à l'intérieur. Lorsque l'éclairage est
allumé, la buée disparaît rapidement. Les ver‐
res de projecteurs n'ont pas besoin d'être rem‐
placés.
Si de l'humidité continue à se former bien que
les projecteurs soient allumés, p. ex. formation
de gouttes d'eau dans le feu, le constructeur
de votre véhicule de laisser vérifier les projec‐
teurs par un partenaire de service après-vente
du fabricant ou un autre partenaire de service
après-vente qualifié ou par un atelier qualifié.
Réglage des projecteurs
Par le remplacement d'ampoules et des feux,
le réglage des projecteurs peut être influencé.
Après un remplacement, faire vérifier, et corri‐
ger le cas échéant, le réglage des projecteurs
par un partenaire de service après-vente du fa‐
bricant ou un autre partenaire de service
après-vente qualifié ou par un atelier qualifié.Seite 240MobilitéRemplacement de pièces240
Online Edition for Part no. 01 40 2 970 067 - II/16
