Page 230 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6102 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . top center of engine
X6103
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
top center of engine
X6104 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . top center of engine
X6120 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X6130
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
03-2
X6131
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-2
X6133 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X6150 (7 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3 08-4
X6151
(3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-5
X6152 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-5
X6153 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-5
X6154 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-5
X6163
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-2
X6203 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2
X6205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-3
X6209
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front of engine HALL EFFECT CAMSHAFT SENSOR . . . . . . . . . . . . . . . . .
03-2
X6217 (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . top front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-3 06-1
X6231 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
X6232 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-2 06-1
X6240
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
top front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
06-1
X6252 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2 03-2

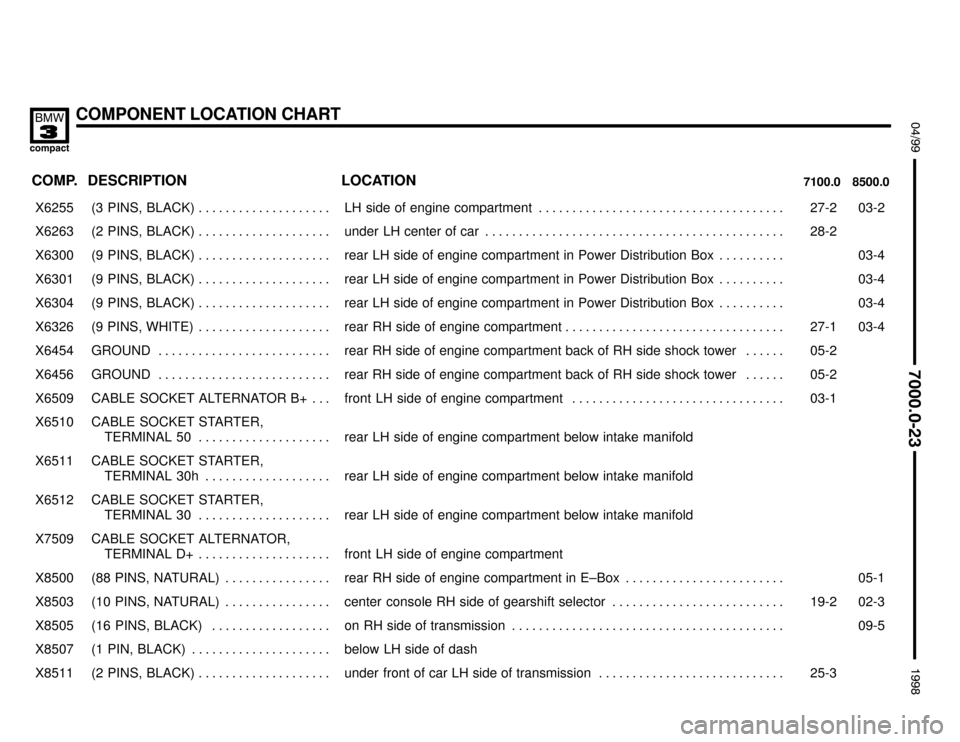

Page 231 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6255 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2 03-2
X6263
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-2
X6300 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . 03-4
X6301 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . 03-4
X6304
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . .
03-4
X6326
(9 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-1
03-4
X6454 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . 05-2
X6456 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . 05-2
X6509
CABLE SOCKET ALTERNATOR B+ . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-1
X6510
CABLE SOCKET STARTER,
TERMINAL 50 . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X6511
CABLE SOCKET STARTER,
TERMINAL 30h . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X6512
CABLE SOCKET STARTER,
TERMINAL 30 . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X7509
CABLE SOCKET ALTERNATOR,
TERMINAL D+ . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment
X8500 (88 PINS, NATURAL) . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X8503
(10 PINS, NATURAL) . . . . . . . . . . . . . . . .
center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . .
19-2
02-3
X8505 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-5
X8507 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X8511 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under front of car LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3
Page 232 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X8516 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2
X9997
(2 PINS, ORANGE) . . . . . . . . . . . . . . . . .
behind steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16-1
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
X10012 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
X10013
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . .
top of steering column
X10070
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-3
X10071 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-3
X10074 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . near RH headlight assembly
X10075
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
near RH headlight assembly
X10094 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3
X10182 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-5
X10216 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . driver’s seat right
X10217
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
passenger’s seat left
X10218 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 01-1
X10234 (4 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X10245
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
X10246 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10247 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10248 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X10249
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment
X10250 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
Page 233 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10260 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . LH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2 01-1
X10261
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-3
08-1
X10262 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 03-4
X10263 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X10271
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X11250
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
01-2
X11289 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11290 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11379
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . .
front RH side of engine compartment near RH headlight assembly . . . . . .
08-3
05-3
X11393 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
X11394 (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . rear LH side of engine compartment back of LH side shock tower . . . . . . . 06-2
X11395 (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-5
X13006
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-1
X13009 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box right
X13016 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X13025
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-4
X13057 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X13170 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind side panel, right from RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3
X13171 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . RH rear wheel well, behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 09-4
X13176
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . .
in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-3
X13252 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1 00-3

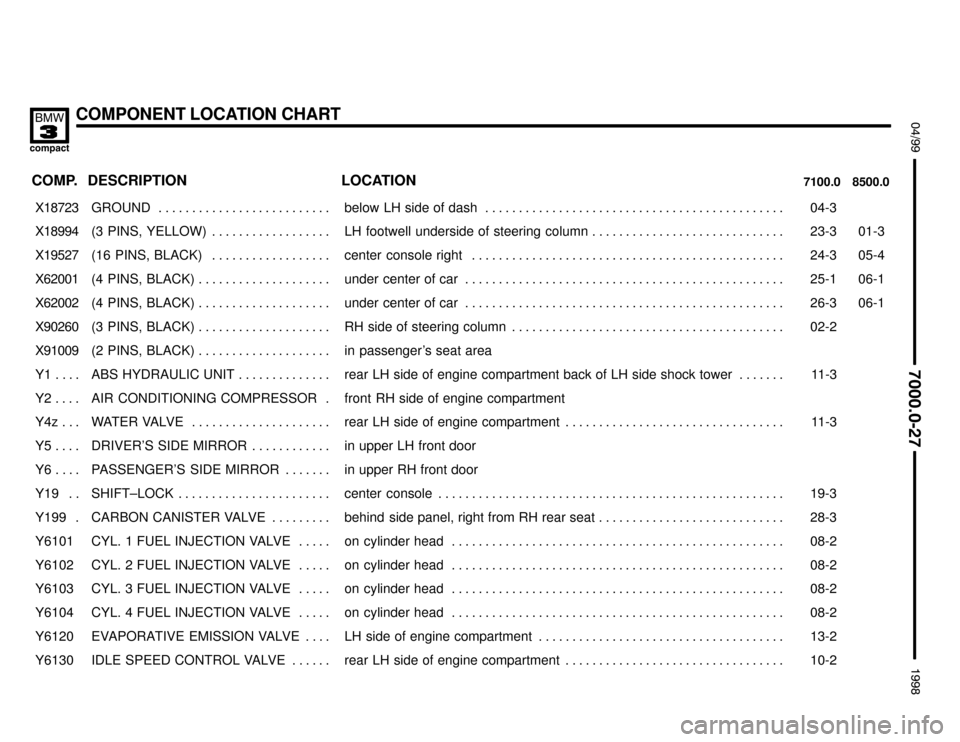

Page 235 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X18723 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X18994
(3 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-3
01-3
X19527 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . center console right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3 05-4
X62001 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1 06-1
X62002
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-3
06-1
X90260
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-2
X91009 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in passenger’s seat area
Y1 . . . . ABS HYDRAULIC UNIT . . . . . . . . . . . . . . rear LH side of engine compartment back of LH side shock tower . . . . . . . 11-3
Y2 . . . .
AIR CONDITIONING COMPRESSOR .
front RH side of engine compartment
Y4z . . . WATER VALVE . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3
Y5 . . . . DRIVER’S SIDE MIRROR . . . . . . . . . . . . in upper LH front door
Y6 . . . . PASSENGER’S SIDE MIRROR . . . . . . . in upper RH front door
Y19 . .
SHIFT–LOCK . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-3
Y199 . CARBON CANISTER VALVE . . . . . . . . . behind side panel, right from RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3
Y6101 CYL. 1 FUEL INJECTION VALVE . . . . . on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
Y6102
CYL. 2 FUEL INJECTION VALVE . . . . .
on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-2
Y6103 CYL. 3 FUEL INJECTION VALVE . . . . . on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
Y6104 CYL. 4 FUEL INJECTION VALVE . . . . . on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
Y6120 EVAPORATIVE EMISSION VALVE . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
Y6130
IDLE SPEED CONTROL VALVE . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2

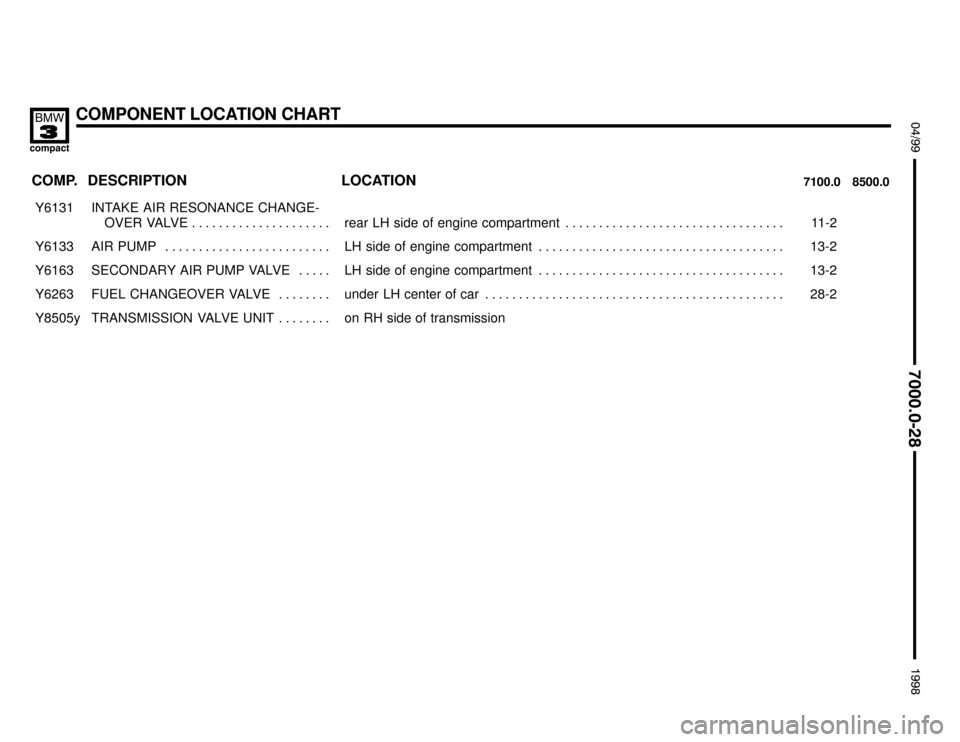

Page 236 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
Y6131
INTAKE AIR RESONANCE CHANGE-
OVER VALVE . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-2
Y6133 AIR PUMP . . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
Y6163
SECONDARY AIR PUMP VALVE . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-2
Y6263 FUEL CHANGEOVER VALVE . . . . . . . . under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
Y8505y TRANSMISSION VALVE UNIT . . . . . . . . on RH side of transmission
Page 237 of 281
A18
HIFI AMPLIFIER
X605
X606
A6000
ENGINE CONTROL
MODULE (DME)
A8500
TRANSMISSION
CONTROL MODULE
(EGS)
A56
TILT/SLIDE SUN-
ROOF CONTROL
ASSEMBLY
E34
FRONT DOME
LIGHT/MAP READ-
ING ASSEMBLY
X336
7100.0 COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS
!
Page 249 of 281
K6300
ENGINE CONTROL
MODULE RELAY
K6301w
FUEL PUMP RELAY K2
HORN RELAY
K4
BLOWER RELAYK47
FRONT FOG LIGHT
RELAY
K16
HAZARD FLASHER
RELAYK48
LOW BEAM LIGHT
RELAYK21
NORMAL SPEED
RELAY K13
REAR DEFOGGER
RELAYK22
HIGH SPEED
RELAY
K19
COMPRESSOR
CONTROL RELAYK125
ABS PUMP MOTOR
RELAY, TIMED
COMPONENT LOCATION VIEWS /
!
K6304
SECONDARY AIR
PUMP RELAY
Page 251 of 281
M2
FUEL PUMP
X638
X679
B21
ON–BOARD
COMPUTER
TEMPERATURE
SENSOR
X770
M7
HEADLIGHT/FOG
LIGHT WASHER
PUMP
S21w
ENGINE HOOD
SWITCH
X123
X371
COMPONENT LOCATION VIEWS
!
Page 265 of 281
COMPONENT LOCATION VIEWS
!
X6263
Y199
CARBON
CANISTER VALVE
X352
X13170
Y6263
FUEL CHANGE-
OVER VALVEB6232
ENGINE COOLANT
TEMPERATURE
SENSOR
