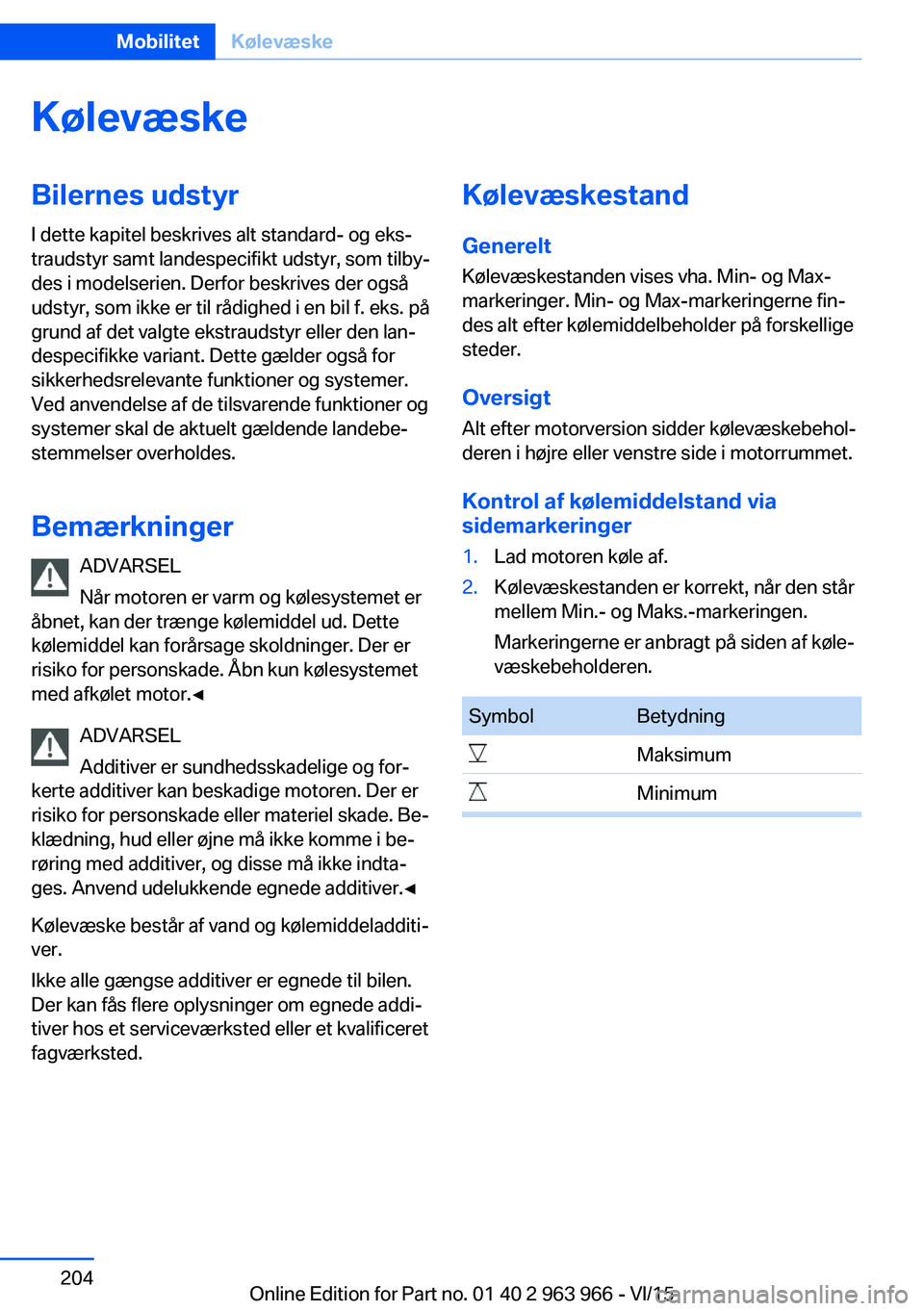

service BMW 4 SERIES COUPE 2016 InstruktionsbØger (in Danish)

KølevæskeBilernes udstyr
I dette kapitel beskrives alt standard- og eks‐
traudstyr samt landespecifikt udstyr, som tilby‐
des i modelserien. Derfor beskrives der også
udstyr, som ikke er til rådighed i en bil f. eks. på
grund af det valgte ekstraudstyr eller den lan‐
despecifikke variant. Dette gælder også for
sikkerhedsrelevante funktioner og systemer.
Ved anvendelse af de tilsvarende funktioner og
systemer skal de aktuelt gældende landebe‐
stemmelser overholdes.
Bemærkninger ADVARSEL
Når motoren er varm og kølesystemet er
åbnet, kan der trænge kølemiddel ud. Dette
kølemiddel kan forårsage skoldninger. Der er
risiko for personskade. Åbn kun kølesystemet
med afkølet motor.◀
ADVARSEL
Additiver er sundhedsskadelige og for‐
kerte additiver kan beskadige motoren. Der er risiko for personskade eller materiel skade. Be‐
klædning, hud eller øjne må ikke komme i be‐
røring med additiver, og disse må ikke indta‐
ges. Anvend udelukkende egnede additiver.◀
Kølevæske består af vand og kølemiddeladditi‐
ver.
Ikke alle gængse additiver er egnede til bilen.
Der kan fås flere oplysninger om egnede addi‐
tiver hos et serviceværksted eller et kvalificeret
fagværksted.Kølevæskestand
Generelt
Kølevæskestanden vises vha. Min- og Max-
markeringer. Min- og Max-markeringerne fin‐
des alt efter kølemiddelbeholder på forskellige
steder.
Oversigt
Alt efter motorversion sidder kølevæskebehol‐
deren i højre eller venstre side i motorrummet.
Kontrol af kølemiddelstand via
sidemarkeringer1.Lad motoren køle af.2.Kølevæskestanden er korrekt, når den står
mellem Min.- og Maks.-markeringen.
Markeringerne er anbragt på siden af køle‐
væskebeholderen.SymbolBetydningMaksimumMinimumSeite 204MobilitetKølevæske204
Online Edition for Part no. 01 40 2 963 966 - VI/15

ServiceBilernes udstyrI dette kapitel beskrives alt standard- og eks‐
traudstyr samt landespecifikt udstyr, som tilby‐
des i modelserien. Derfor beskrives der også
udstyr, som ikke er til rådighed i en bil f. eks. på
grund af det valgte ekstraudstyr eller den lan‐
despecifikke variant. Dette gælder også for
sikkerhedsrelevante funktioner og systemer.
Ved anvendelse af de tilsvarende funktioner og
systemer skal de aktuelt gældende landebe‐
stemmelser overholdes.
BMW servicesystem
Servicesystemet gør opmærksom på nødven‐
dige servicetiltag og hjælper således med til at sikre, at bilen forbliver trafik- og driftssikker.
Omfang og intervaller kan variere alt efter lan‐
devariant. Udskiftning, reservedele, driftsmid‐
ler og sliddele beregnes særskilt. Der kan fås
flere oplysninger hos et serviceværksted eller
et kvalificeret fagværksted.
Condition Based Service
CBS
Sensorer og specielle algoritmer tilgodeser de
forskellige driftsbetingelser for Deres bil. Con‐
dition Based Service beregner servicebehovet.
Systemet kan således tilpasse serviceomfan‐
get til den individuelle anvendelsesprofil.
På control display kan detaljerede oplysninger
om servicebehov, se side 83, vises.
Servicedata i fjernbetjeningen Oplysninger om servicebehovet lagres konti‐
nuerligt i fjernbetjeningen. Serviceværkstedet
eller et kvalificeret fagværksted kan udlæse
disse data og foreslå et optimeret vedligehol‐
delsesomfang.De skal derfor give servicerådgiveren den
fjernbetjening, som De senest har kørt med i
bilen.
Stilstandstider
Stilstandstid med frakoblet bilbatteri regnes
ikke med.
Få serviceværkstedet eller et kvalificeret fag‐
værksted til at opdatere det tidsafhængige
vedligeholdelsesomfang, f.eks. bremsevæske
og evt. motorolie og mikro-/aktivkulfilter.
Servicehistorik
Få vedligeholdelse og reparation udført på et
serviceværksted eller på et kvalificeret fag‐
værksted.
Det gennemførte vedligeholdelsesarbejde ind‐
føres i servicepasset og i bildataene. Disse no‐
teringer er ligesom servicehæftet dokumenta‐
tion for en regelmæssig vedligeholdelse.
Hvis der tilføjes en post i den elektroniske ser‐
vicehistorik for bilen, gemmes servicerelevante
data ikke kun i bilen, men også på de centrale
it-systemer hos BMW AG, München.
De data, der er indført i den elektroniske ser‐
vicehistorik, kan ved skifte af ejer også ses af
den nye ejer. Desuden kan alle serviceværks‐
teder og andre berettigede og kvalificerede
fagværksteder se de data, der er indført i den
elektroniske servicehistorik.
Bilens ejer kan hos sit serviceværksted eller et
kvalificeret fagværksted gøre indsigelse mod
de poster i den elektroniske servicehistorik og
den dermed forbundne lagring af data i bilen
og dataoverførslen til bilproducenten, som sker
i dennes ejerperiode. Der indføres så ikke no‐
gen post i den elektroniske servicehistorik for
bilen.
Vis noterede vedligeholdelser på control dis‐
playet, se side 84.Seite 206MobilitetService206
Online Edition for Part no. 01 40 2 963 966 - VI/15

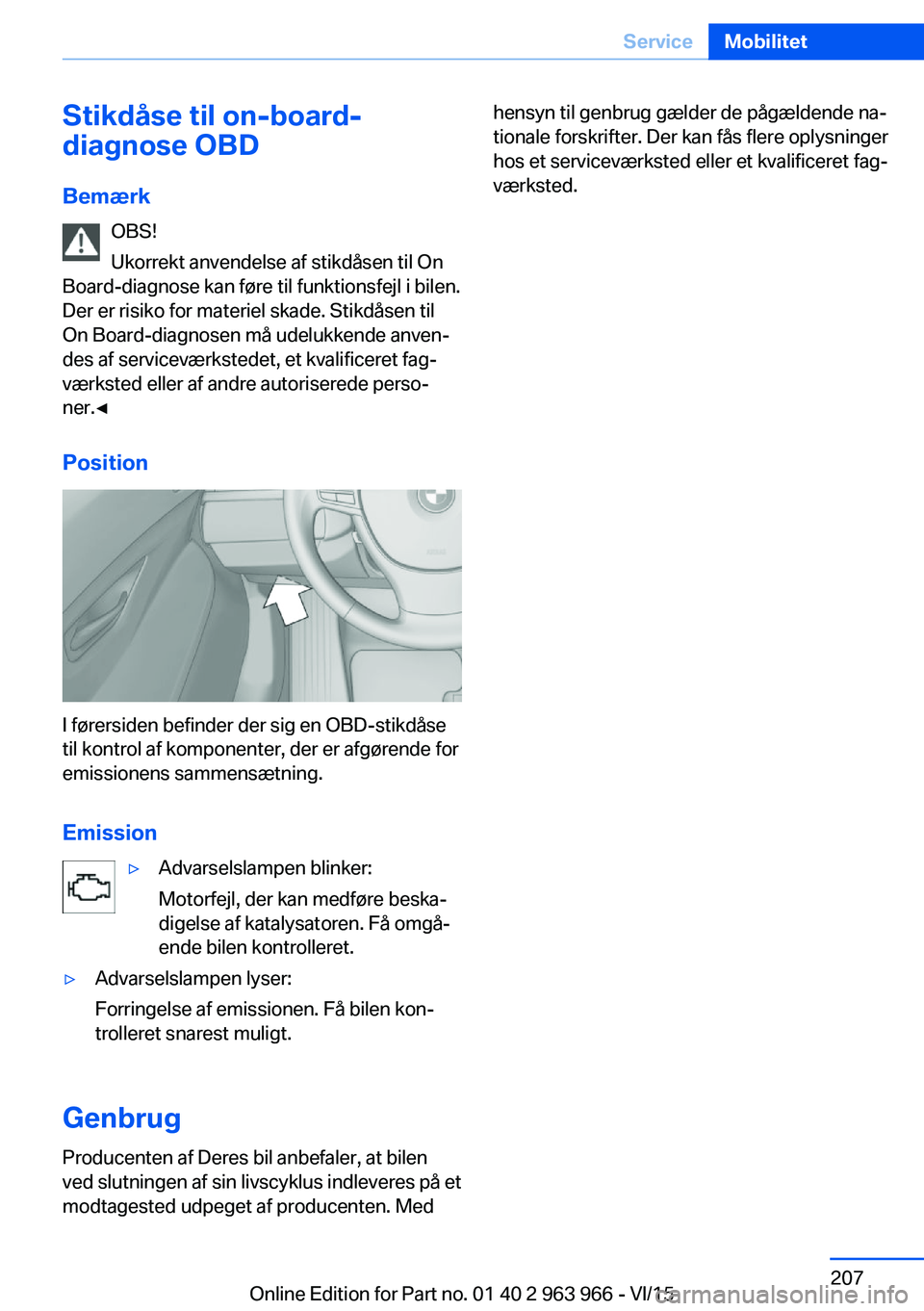

Stikdåse til on-board-
diagnose OBD
Bemærk OBS!
Ukorrekt anvendelse af stikdåsen til On
Board-diagnose kan føre til funktionsfejl i bilen.
Der er risiko for materiel skade. Stikdåsen til
On Board-diagnosen må udelukkende anven‐
des af serviceværkstedet, et kvalificeret fag‐
værksted eller af andre autoriserede perso‐
ner.◀
Position
I førersiden befinder der sig en OBD-stikdåse
til kontrol af komponenter, der er afgørende for
emissionens sammensætning.
Emission
▷Advarselslampen blinker:
Motorfejl, der kan medføre beska‐
digelse af katalysatoren. Få omgå‐
ende bilen kontrolleret.▷Advarselslampen lyser:
Forringelse af emissionen. Få bilen kon‐
trolleret snarest muligt.
Genbrug
Producenten af Deres bil anbefaler, at bilen
ved slutningen af sin livscyklus indleveres på et
modtagested udpeget af producenten. Med
hensyn til genbrug gælder de pågældende na‐
tionale forskrifter. Der kan fås flere oplysninger
hos et serviceværksted eller et kvalificeret fag‐
værksted.Seite 207ServiceMobilitet207
Online Edition for Part no. 01 40 2 963 966 - VI/15

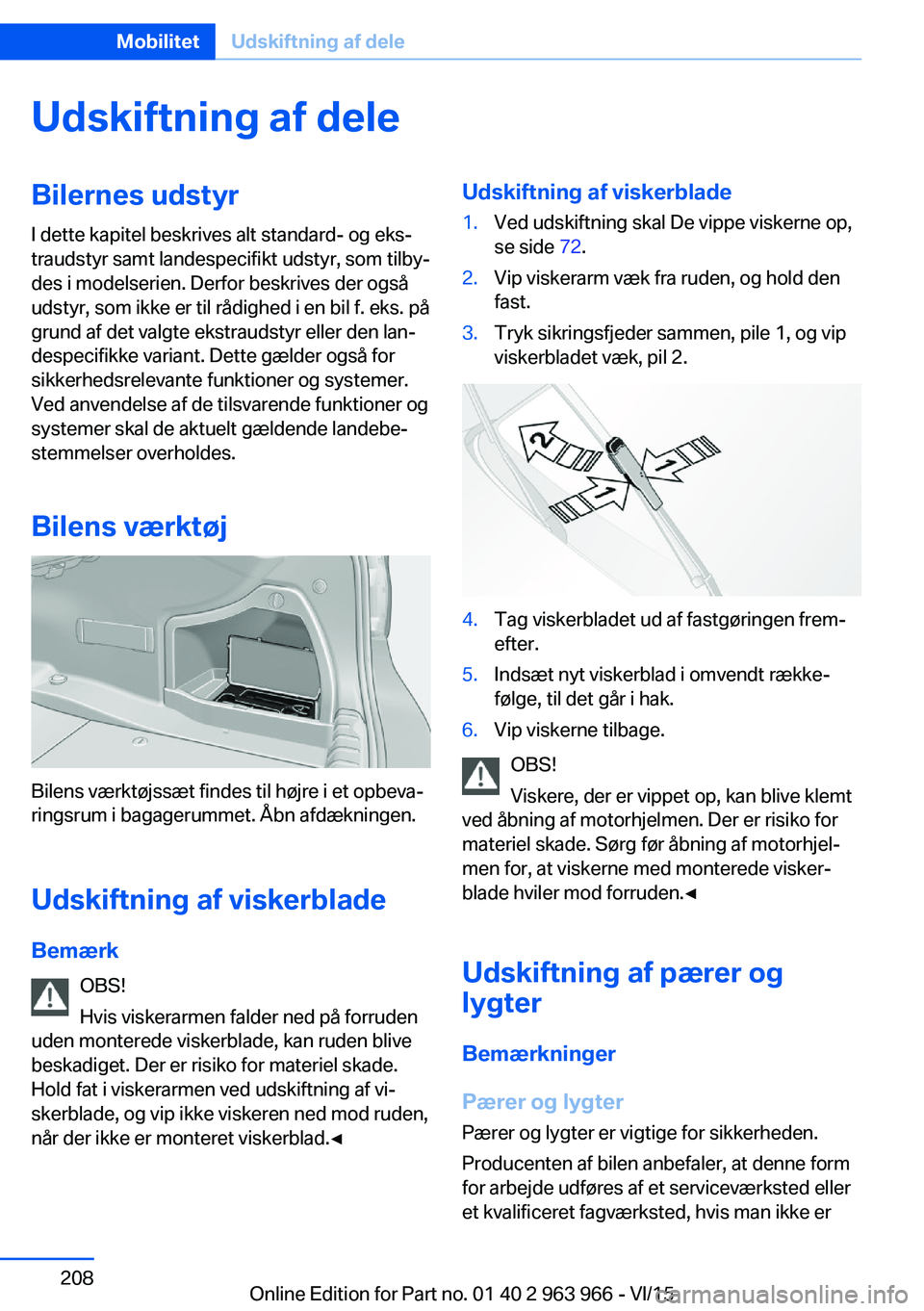

Udskiftning af deleBilernes udstyrI dette kapitel beskrives alt standard- og eks‐
traudstyr samt landespecifikt udstyr, som tilby‐
des i modelserien. Derfor beskrives der også
udstyr, som ikke er til rådighed i en bil f. eks. på
grund af det valgte ekstraudstyr eller den lan‐
despecifikke variant. Dette gælder også for
sikkerhedsrelevante funktioner og systemer.
Ved anvendelse af de tilsvarende funktioner og
systemer skal de aktuelt gældende landebe‐
stemmelser overholdes.
Bilens værktøj
Bilens værktøjssæt findes til højre i et opbeva‐
ringsrum i bagagerummet. Åbn afdækningen.
Udskiftning af viskerblade Bemærk OBS!
Hvis viskerarmen falder ned på forruden
uden monterede viskerblade, kan ruden blive
beskadiget. Der er risiko for materiel skade.
Hold fat i viskerarmen ved udskiftning af vi‐
skerblade, og vip ikke viskeren ned mod ruden,
når der ikke er monteret viskerblad.◀
Udskiftning af viskerblade1.Ved udskiftning skal De vippe viskerne op,
se side 72.2.Vip viskerarm væk fra ruden, og hold den
fast.3.Tryk sikringsfjeder sammen, pile 1, og vip
viskerbladet væk, pil 2.4.Tag viskerbladet ud af fastgøringen frem‐
efter.5.Indsæt nyt viskerblad i omvendt række‐
følge, til det går i hak.6.Vip viskerne tilbage.
OBS!
Viskere, der er vippet op, kan blive klemt
ved åbning af motorhjelmen. Der er risiko for
materiel skade. Sørg før åbning af motorhjel‐
men for, at viskerne med monterede visker‐
blade hviler mod forruden.◀
Udskiftning af pærer oglygter
Bemærkninger
Pærer og lygter
Pærer og lygter er vigtige for sikkerheden.
Producenten af bilen anbefaler, at denne form
for arbejde udføres af et serviceværksted eller et kvalificeret fagværksted, hvis man ikke er
Seite 208MobilitetUdskiftning af dele208
Online Edition for Part no. 01 40 2 963 966 - VI/15

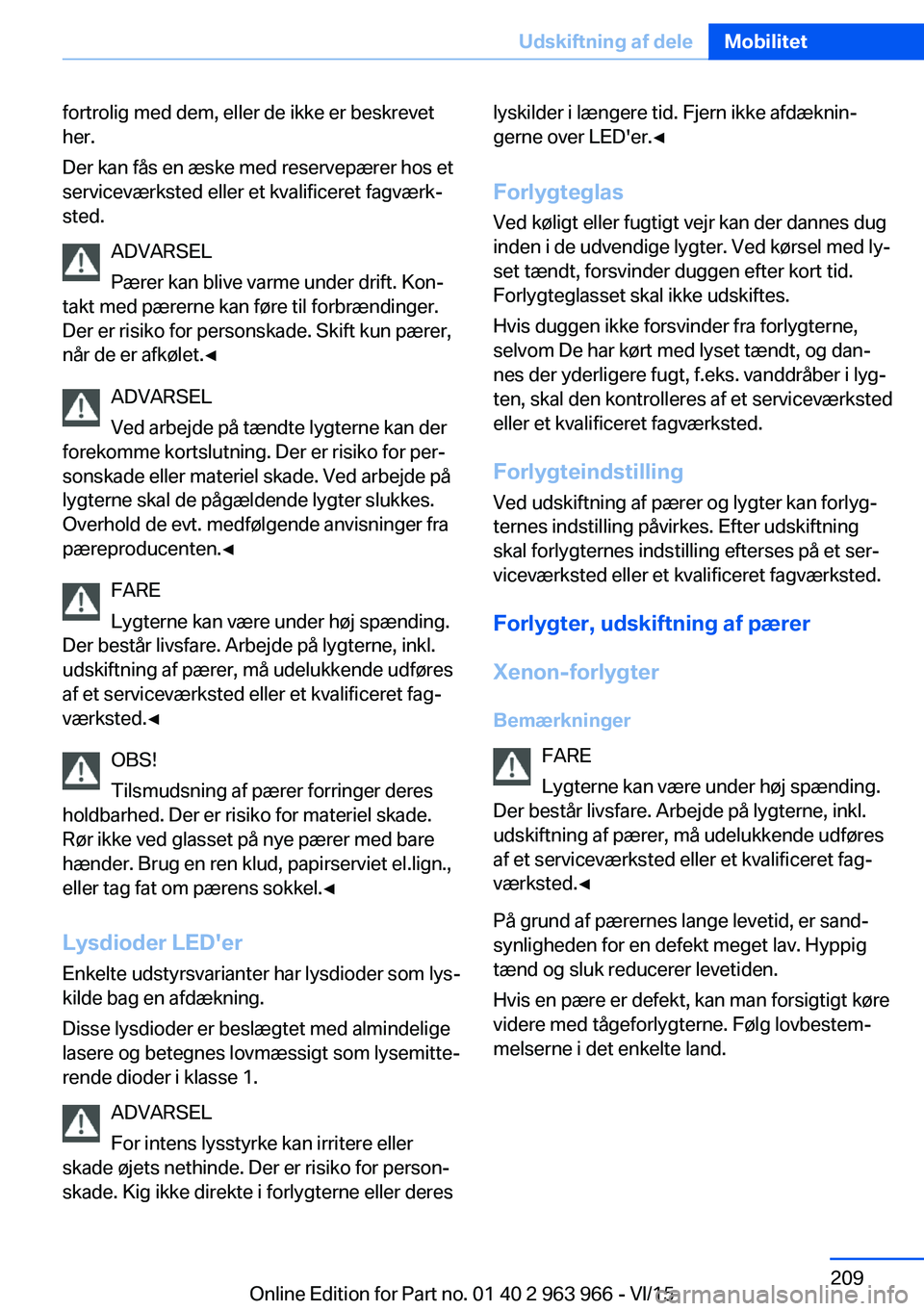

fortrolig med dem, eller de ikke er beskrevet
her.
Der kan fås en æske med reservepærer hos et
serviceværksted eller et kvalificeret fagværk‐
sted.
ADVARSEL
Pærer kan blive varme under drift. Kon‐
takt med pærerne kan føre til forbrændinger.
Der er risiko for personskade. Skift kun pærer,
når de er afkølet.◀
ADVARSEL
Ved arbejde på tændte lygterne kan der
forekomme kortslutning. Der er risiko for per‐
sonskade eller materiel skade. Ved arbejde på
lygterne skal de pågældende lygter slukkes.
Overhold de evt. medfølgende anvisninger fra
pæreproducenten.◀
FARE
Lygterne kan være under høj spænding.
Der består livsfare. Arbejde på lygterne, inkl.
udskiftning af pærer, må udelukkende udføres
af et serviceværksted eller et kvalificeret fag‐
værksted.◀
OBS!
Tilsmudsning af pærer forringer deres
holdbarhed. Der er risiko for materiel skade.
Rør ikke ved glasset på nye pærer med bare
hænder. Brug en ren klud, papirserviet el.lign.,
eller tag fat om pærens sokkel.◀
Lysdioder LED'er Enkelte udstyrsvarianter har lysdioder som lys‐
kilde bag en afdækning.
Disse lysdioder er beslægtet med almindelige lasere og betegnes lovmæssigt som lysemitte‐
rende dioder i klasse 1.
ADVARSEL
For intens lysstyrke kan irritere eller
skade øjets nethinde. Der er risiko for person‐
skade. Kig ikke direkte i forlygterne eller dereslyskilder i længere tid. Fjern ikke afdæknin‐
gerne over LED'er.◀
Forlygteglas
Ved køligt eller fugtigt vejr kan der dannes dug
inden i de udvendige lygter. Ved kørsel med ly‐
set tændt, forsvinder duggen efter kort tid.
Forlygteglasset skal ikke udskiftes.
Hvis duggen ikke forsvinder fra forlygterne,
selvom De har kørt med lyset tændt, og dan‐
nes der yderligere fugt, f.eks. vanddråber i lyg‐
ten, skal den kontrolleres af et serviceværksted
eller et kvalificeret fagværksted.
Forlygteindstilling Ved udskiftning af pærer og lygter kan forlyg‐
ternes indstilling påvirkes. Efter udskiftning
skal forlygternes indstilling efterses på et ser‐
viceværksted eller et kvalificeret fagværksted.
Forlygter, udskiftning af pærer
Xenon-forlygter
Bemærkninger FARE
Lygterne kan være under høj spænding.
Der består livsfare. Arbejde på lygterne, inkl.
udskiftning af pærer, må udelukkende udføres
af et serviceværksted eller et kvalificeret fag‐
værksted.◀
På grund af pærernes lange levetid, er sand‐
synligheden for en defekt meget lav. Hyppig
tænd og sluk reducerer levetiden.
Hvis en pære er defekt, kan man forsigtigt køre
videre med tågeforlygterne. Følg lovbestem‐
melserne i det enkelte land.Seite 209Udskiftning af deleMobilitet209
Online Edition for Part no. 01 40 2 963 966 - VI/15

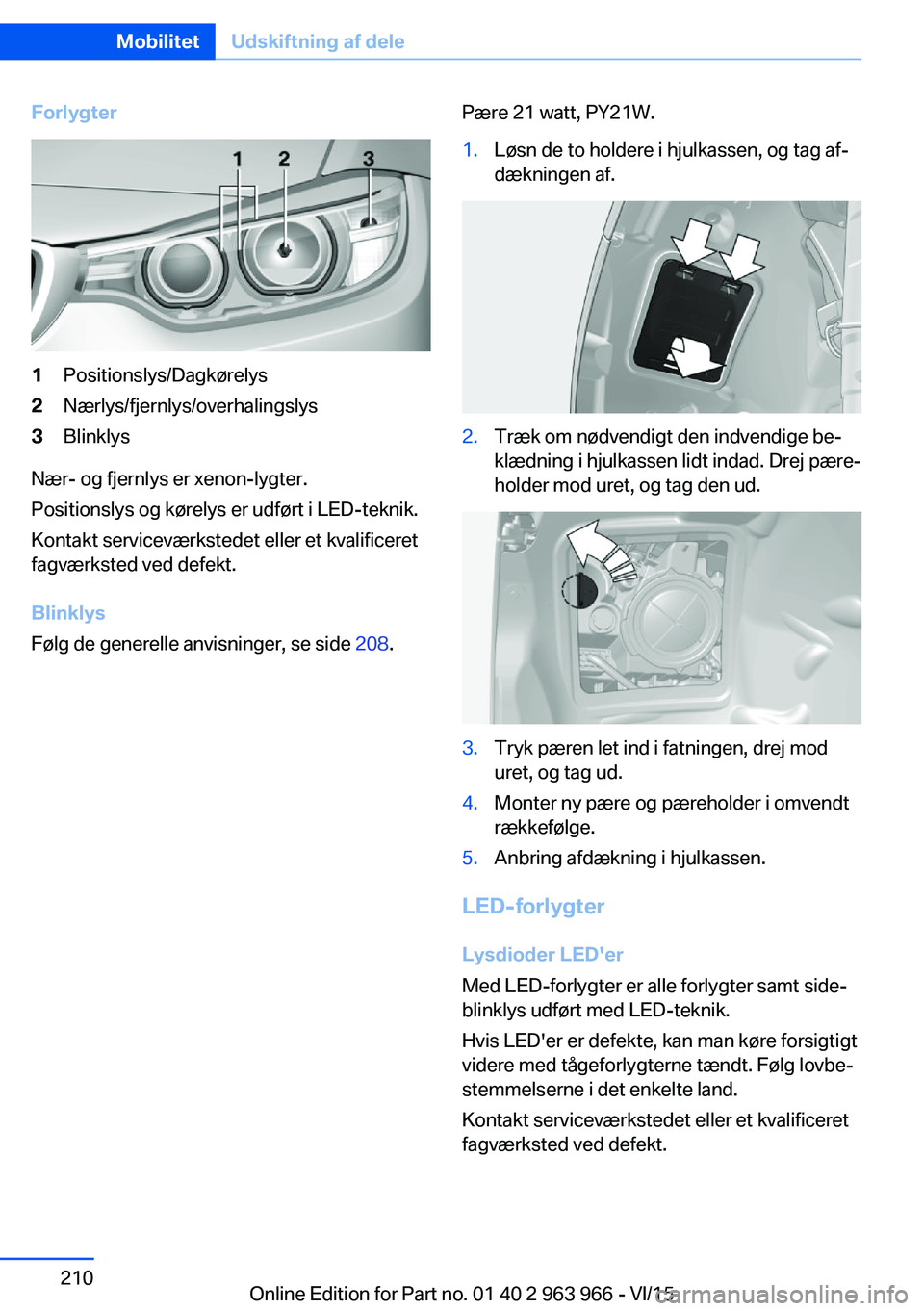

Forlygter1Positionslys/Dagkørelys2Nærlys/fjernlys/overhalingslys3Blinklys
Nær- og fjernlys er xenon-lygter.
Positionslys og kørelys er udført i LED-teknik.
Kontakt serviceværkstedet eller et kvalificeret
fagværksted ved defekt.
Blinklys
Følg de generelle anvisninger, se side 208.
Pære 21 watt, PY21W.1.Løsn de to holdere i hjulkassen, og tag af‐
dækningen af.2.Træk om nødvendigt den indvendige be‐
klædning i hjulkassen lidt indad. Drej pære‐
holder mod uret, og tag den ud.3.Tryk pæren let ind i fatningen, drej mod
uret, og tag ud.4.Monter ny pære og pæreholder i omvendt
rækkefølge.5.Anbring afdækning i hjulkassen.
LED-forlygter
Lysdioder LED'er
Med LED-forlygter er alle forlygter samt side‐
blinklys udført med LED-teknik.
Hvis LED'er er defekte, kan man køre forsigtigt
videre med tågeforlygterne tændt. Følg lovbe‐ stemmelserne i det enkelte land.
Kontakt serviceværkstedet eller et kvalificeret
fagværksted ved defekt.
Seite 210MobilitetUdskiftning af dele210
Online Edition for Part no. 01 40 2 963 966 - VI/15

Forlygter1Drejelygte2Nærlys/overhalingslys3Fjernlys/overhalingslys4Positionslys/Dagkørelys5Blinklys6Sidemarkeringslygte
Kontakt serviceværkstedet ved defekt.
Halogen-tågeforlyger Følg de generelle anvisninger, se side 208.
Pære 35 watt, H8.
1.Brug håndtaget til skruetrækkeren fra bi‐
lens værktøjssæt til at dreje de tre skruer,
pile 1, i hjulkassebeklædningen ud. Træk
forsigtigt hjulkassebeklædningen tilbage,
pil 2.2.Træk stik af pæren, pil 1.
Drej pære, pil 2.
Venstre bilside: Drej med uret.
Højre bilside: Drej mod uret.Tag pære ud.3.Isæt ny pære, tilslut stik, og skru hjulkas‐
sens beklædning på.
LED-tågeforlygter
Tågeforlygterne er udført med LED-teknik.
Kontakt serviceværkstedet eller et kvalificeret
fagværksted ved defekt.
Blinklys i sidespejl Blinklysene i sidespejlene er udført i LED-tek‐
nik. Kontakt serviceværkstedet eller et kvalifi‐
ceret fagværksted ved defekt.
Baglygter, udskiftning af pærer
Oversigt
1Blinklys2Baklygte3Tågebaglygte4Baglyslygter5BremselygteSeite 211Udskiftning af deleMobilitet211
Online Edition for Part no. 01 40 2 963 966 - VI/15

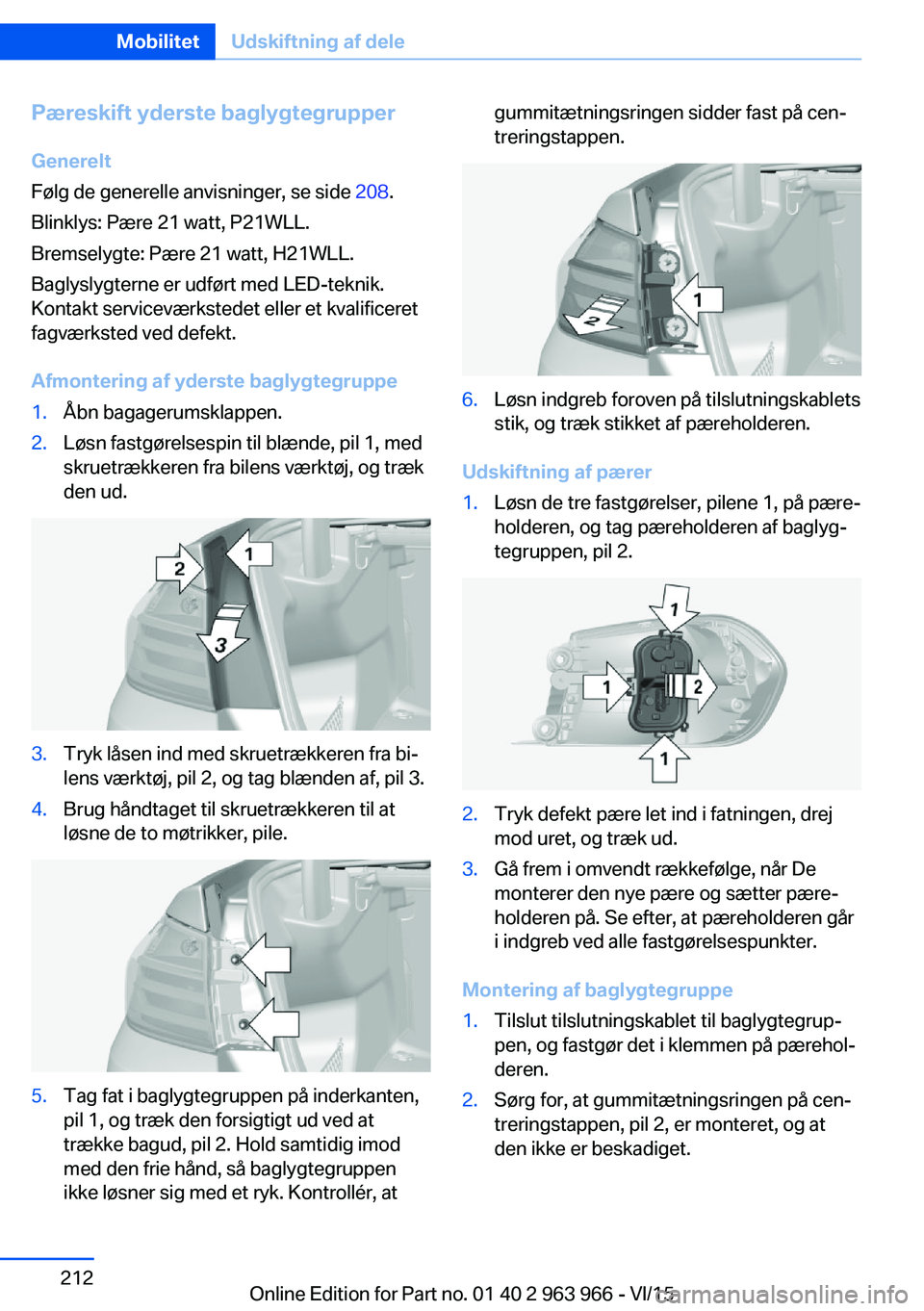

Pæreskift yderste baglygtegrupperGenerelt
Følg de generelle anvisninger, se side 208.
Blinklys: Pære 21 watt, P21WLL.
Bremselygte: Pære 21 watt, H21WLL.
Baglyslygterne er udført med LED-teknik.
Kontakt serviceværkstedet eller et kvalificeret
fagværksted ved defekt.
Afmontering af yderste baglygtegruppe1.Åbn bagagerumsklappen.2.Løsn fastgørelsespin til blænde, pil 1, med
skruetrækkeren fra bilens værktøj, og træk
den ud.3.Tryk låsen ind med skruetrækkeren fra bi‐
lens værktøj, pil 2, og tag blænden af, pil 3.4.Brug håndtaget til skruetrækkeren til at
løsne de to møtrikker, pile.5.Tag fat i baglygtegruppen på inderkanten,
pil 1, og træk den forsigtigt ud ved at
trække bagud, pil 2. Hold samtidig imod
med den frie hånd, så baglygtegruppen
ikke løsner sig med et ryk. Kontrollér, atgummitætningsringen sidder fast på cen‐
treringstappen.6.Løsn indgreb foroven på tilslutningskablets
stik, og træk stikket af pæreholderen.
Udskiftning af pærer
1.Løsn de tre fastgørelser, pilene 1, på pære‐
holderen, og tag pæreholderen af baglyg‐
tegruppen, pil 2.2.Tryk defekt pære let ind i fatningen, drej
mod uret, og træk ud.3.Gå frem i omvendt rækkefølge, når De
monterer den nye pære og sætter pære‐
holderen på. Se efter, at pæreholderen går
i indgreb ved alle fastgørelsespunkter.
Montering af baglygtegruppe
1.Tilslut tilslutningskablet til baglygtegrup‐
pen, og fastgør det i klemmen på pærehol‐
deren.2.Sørg for, at gummitætningsringen på cen‐
treringstappen, pil 2, er monteret, og at
den ikke er beskadiget.Seite 212MobilitetUdskiftning af dele212
Online Edition for Part no. 01 40 2 963 966 - VI/15

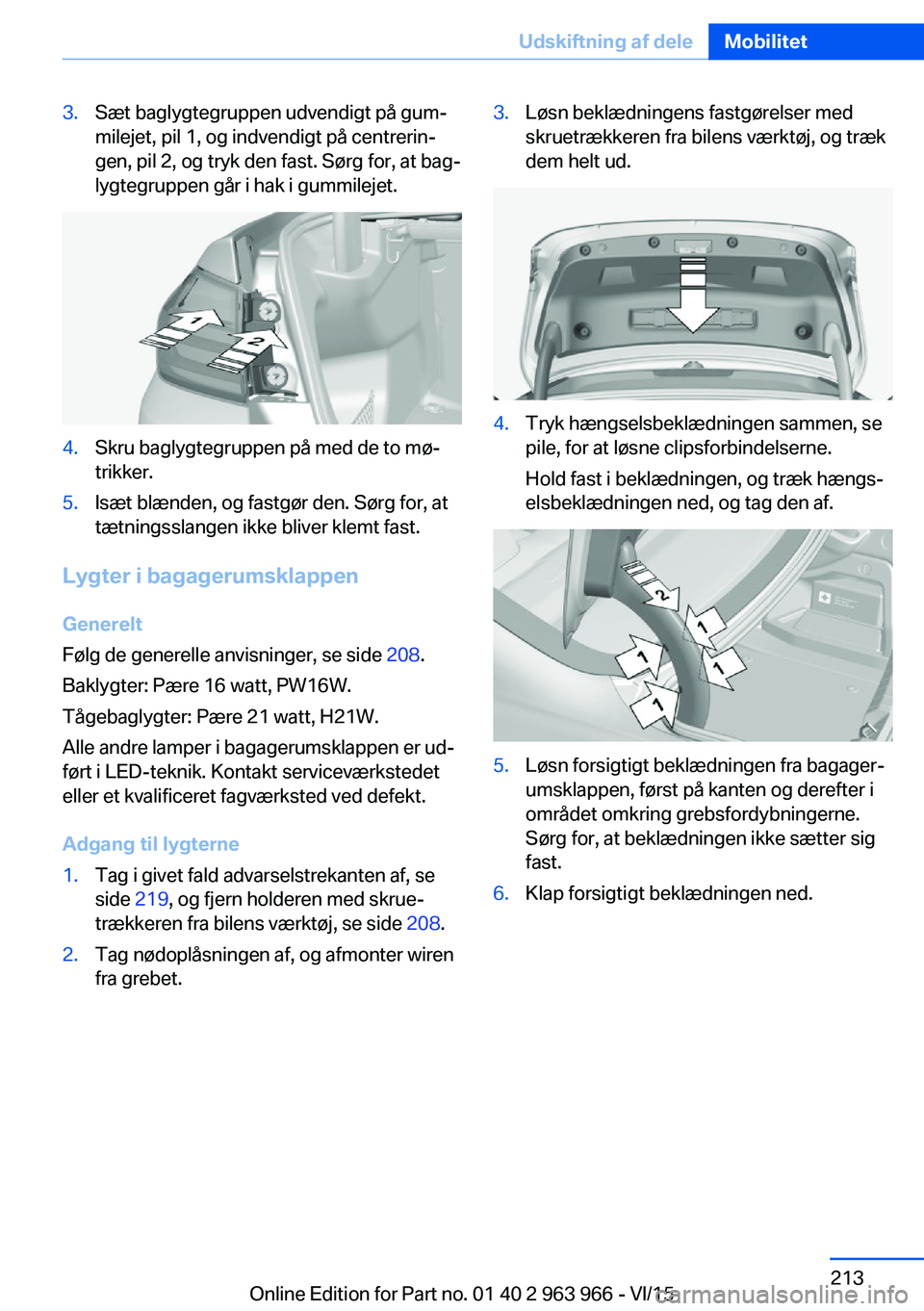

3.Sæt baglygtegruppen udvendigt på gum‐
milejet, pil 1, og indvendigt på centrerin‐
gen, pil 2, og tryk den fast. Sørg for, at bag‐
lygtegruppen går i hak i gummilejet.4.Skru baglygtegruppen på med de to mø‐
trikker.5.Isæt blænden, og fastgør den. Sørg for, at
tætningsslangen ikke bliver klemt fast.
Lygter i bagagerumsklappen
Generelt
Følg de generelle anvisninger, se side 208.
Baklygter: Pære 16 watt, PW16W.
Tågebaglygter: Pære 21 watt, H21W.
Alle andre lamper i bagagerumsklappen er ud‐
ført i LED-teknik. Kontakt serviceværkstedet
eller et kvalificeret fagværksted ved defekt.
Adgang til lygterne
1.Tag i givet fald advarselstrekanten af, se
side 219, og fjern holderen med skrue‐
trækkeren fra bilens værktøj, se side 208.2.Tag nødoplåsningen af, og afmonter wiren
fra grebet.3.Løsn beklædningens fastgørelser med
skruetrækkeren fra bilens værktøj, og træk
dem helt ud.4.Tryk hængselsbeklædningen sammen, se
pile, for at løsne clipsforbindelserne.
Hold fast i beklædningen, og træk hængs‐
elsbeklædningen ned, og tag den af.5.Løsn forsigtigt beklædningen fra bagager‐
umsklappen, først på kanten og derefter i
området omkring grebsfordybningerne.
Sørg for, at beklædningen ikke sætter sig
fast.6.Klap forsigtigt beklædningen ned.Seite 213Udskiftning af deleMobilitet213
Online Edition for Part no. 01 40 2 963 966 - VI/15

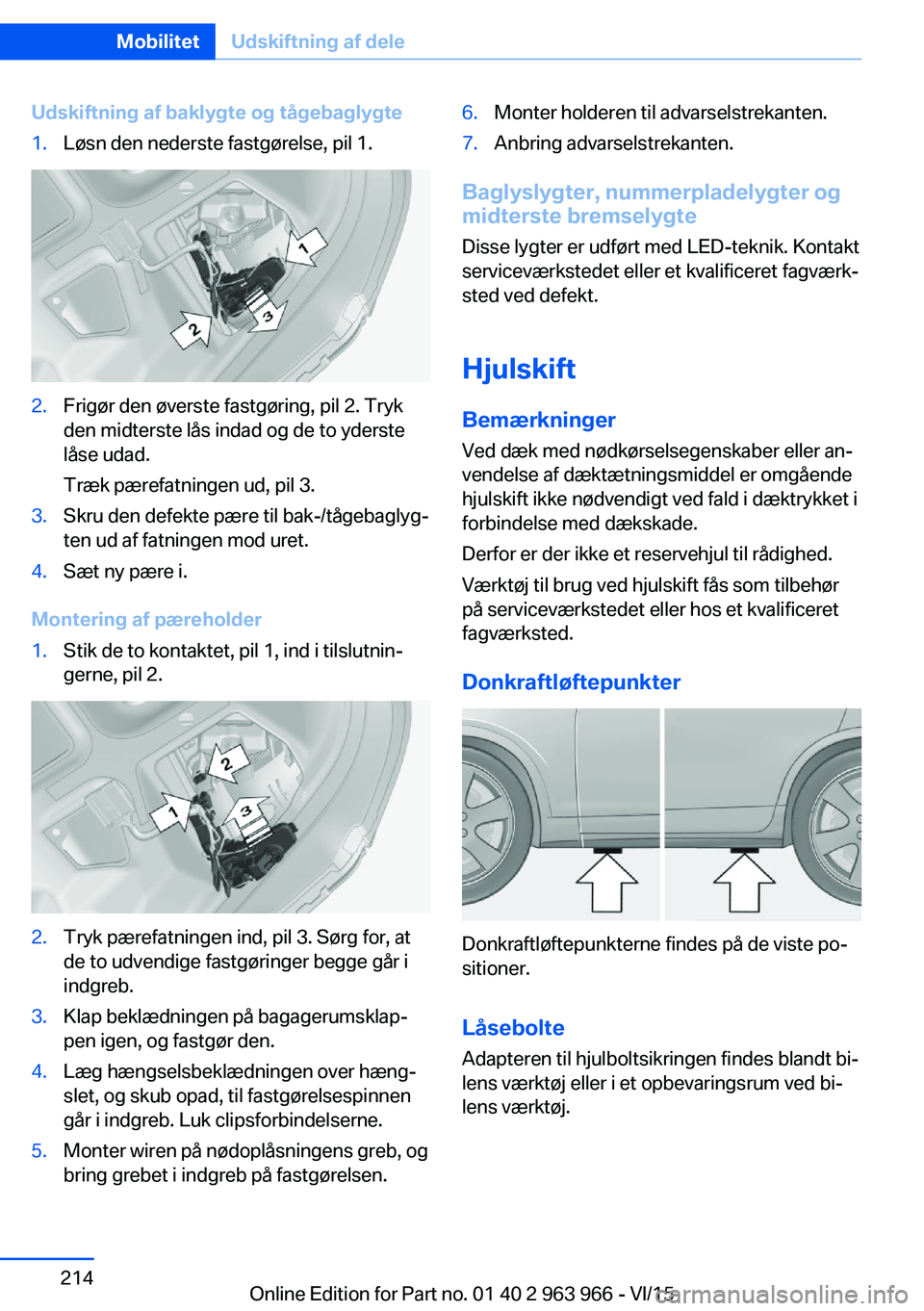

Udskiftning af baklygte og tågebaglygte1.Løsn den nederste fastgørelse, pil 1.2.Frigør den øverste fastgøring, pil 2. Tryk
den midterste lås indad og de to yderste
låse udad.
Træk pærefatningen ud, pil 3.3.Skru den defekte pære til bak-/tågebaglyg‐
ten ud af fatningen mod uret.4.Sæt ny pære i.
Montering af pæreholder
1.Stik de to kontaktet, pil 1, ind i tilslutnin‐
gerne, pil 2.2.Tryk pærefatningen ind, pil 3. Sørg for, at
de to udvendige fastgøringer begge går i
indgreb.3.Klap beklædningen på bagagerumsklap‐
pen igen, og fastgør den.4.Læg hængselsbeklædningen over hæng‐
slet, og skub opad, til fastgørelsespinnen
går i indgreb. Luk clipsforbindelserne.5.Monter wiren på nødoplåsningens greb, og
bring grebet i indgreb på fastgørelsen.6.Monter holderen til advarselstrekanten.7.Anbring advarselstrekanten.
Baglyslygter, nummerpladelygter og
midterste bremselygte
Disse lygter er udført med LED-teknik. Kontakt
serviceværkstedet eller et kvalificeret fagværk‐
sted ved defekt.
Hjulskift Bemærkninger Ved dæk med nødkørselsegenskaber eller an‐
vendelse af dæktætningsmiddel er omgående
hjulskift ikke nødvendigt ved fald i dæktrykket i
forbindelse med dækskade.
Derfor er der ikke et reservehjul til rådighed.
Værktøj til brug ved hjulskift fås som tilbehør
på serviceværkstedet eller hos et kvalificeret
fagværksted.
Donkraftløftepunkter
Donkraftløftepunkterne findes på de viste po‐
sitioner.
Låsebolte Adapteren til hjulboltsikringen findes blandt bi‐
lens værktøj eller i et opbevaringsrum ved bi‐
lens værktøj.
Seite 214MobilitetUdskiftning af dele214
Online Edition for Part no. 01 40 2 963 966 - VI/15
