Instrument

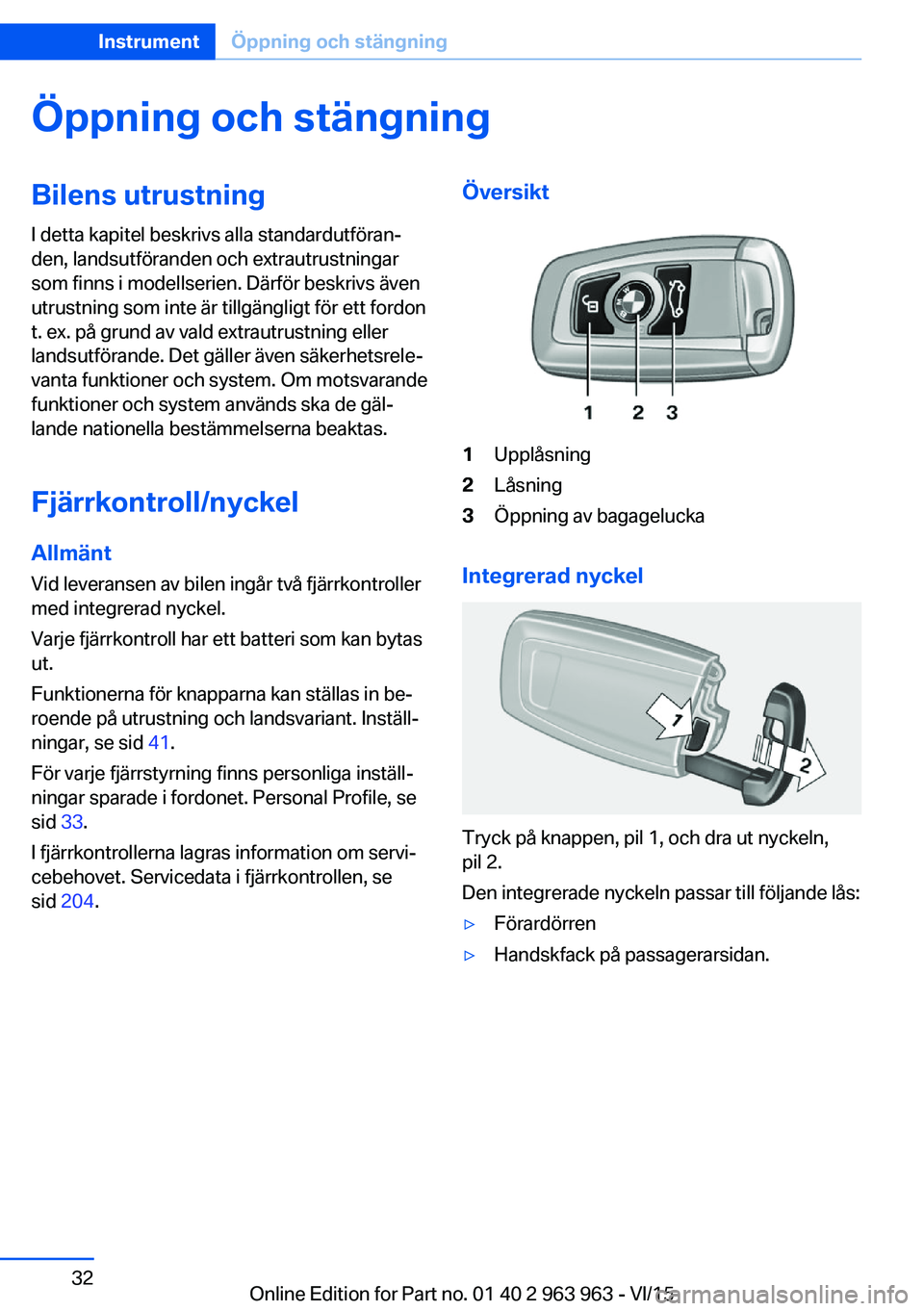

Detta kapitel hjälper dig att perfekt behärska din bil. All utrustning, som behövs för körningen, säkerheten och komforten, beskrivs här.Online Edition for Part no. 01 40 2 963 963 - VI/15

Öppning och stängningBilens utrustningI detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordon
t. ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Fjärrkontroll/nyckel Allmänt Vid leveransen av bilen ingår två fjärrkontroller
med integrerad nyckel.
Varje fjärrkontroll har ett batteri som kan bytas
ut.
Funktionerna för knapparna kan ställas in be‐
roende på utrustning och landsvariant. Inställ‐
ningar, se sid 41.
För varje fjärrstyrning finns personliga inställ‐
ningar sparade i fordonet. Personal Profile, se
sid 33.
I fjärrkontrollerna lagras information om servi‐
cebehovet. Servicedata i fjärrkontrollen, se
sid 204 .Översikt1Upplåsning2Låsning3Öppning av bagagelucka
Integrerad nyckel
Tryck på knappen, pil 1, och dra ut nyckeln,
pil 2.
Den integrerade nyckeln passar till följande lås:
▷Förardörren▷Handskfack på passagerarsidan.Seite 32InstrumentÖppning och stängning32
Online Edition for Part no. 01 40 2 963 963 - VI/15

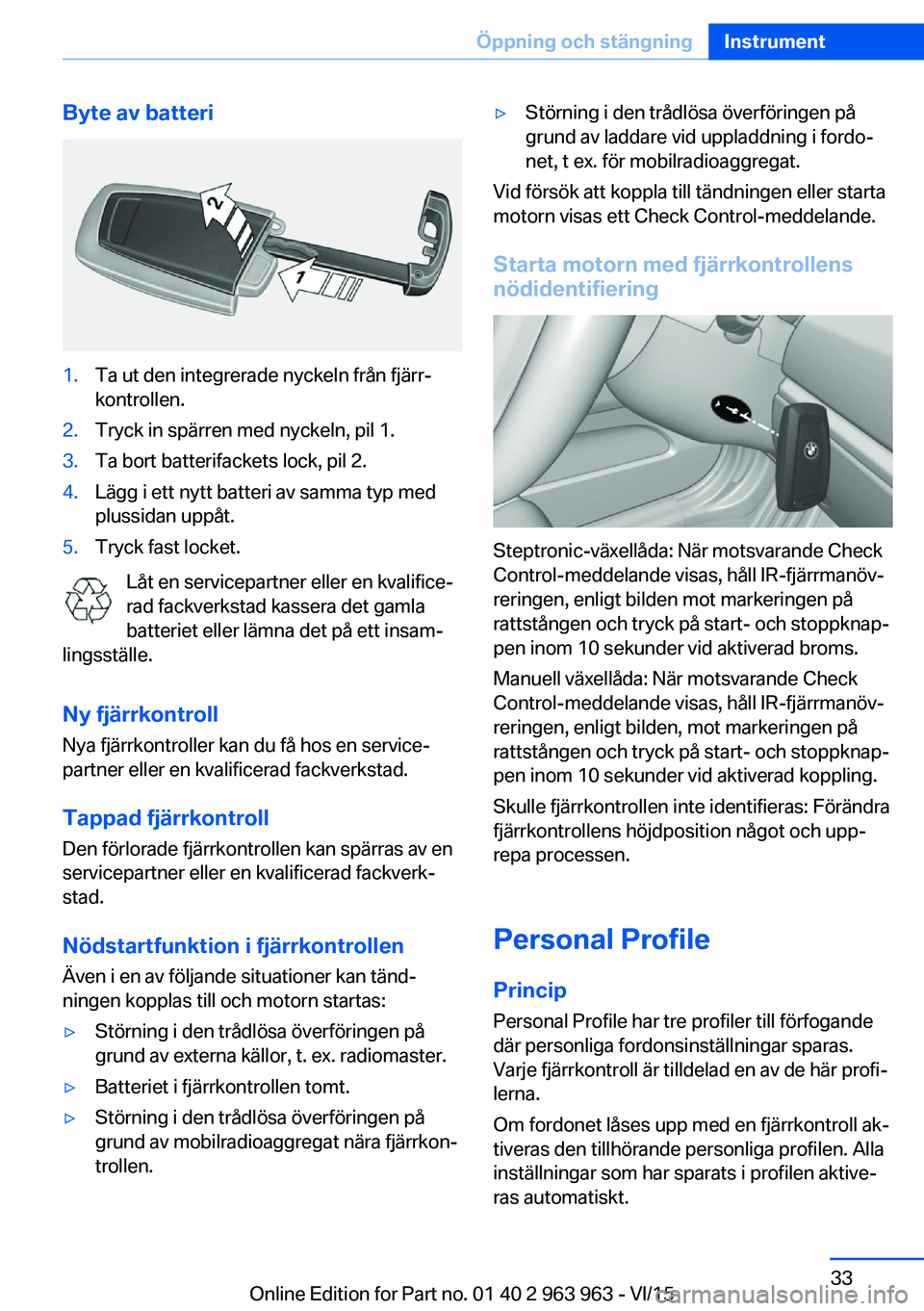

Byte av batteri1.Ta ut den integrerade nyckeln från fjärr‐
kontrollen.2.Tryck in spärren med nyckeln, pil 1.3.Ta bort batterifackets lock, pil 2.4.Lägg i ett nytt batteri av samma typ med
plussidan uppåt.5.Tryck fast locket.
Låt en servicepartner eller en kvalifice‐
rad fackverkstad kassera det gamla
batteriet eller lämna det på ett insam‐
lingsställe.
Ny fjärrkontroll
Nya fjärrkontroller kan du få hos en service‐
partner eller en kvalificerad fackverkstad.
Tappad fjärrkontroll
Den förlorade fjärrkontrollen kan spärras av en
servicepartner eller en kvalificerad fackverk‐
stad.
Nödstartfunktion i fjärrkontrollen
Även i en av följande situationer kan tänd‐
ningen kopplas till och motorn startas:
▷Störning i den trådlösa överföringen på
grund av externa källor, t. ex. radiomaster.▷Batteriet i fjärrkontrollen tomt.▷Störning i den trådlösa överföringen på
grund av mobilradioaggregat nära fjärrkon‐
trollen.▷Störning i den trådlösa överföringen på
grund av laddare vid uppladdning i fordo‐
net, t ex. för mobilradioaggregat.
Vid försök att koppla till tändningen eller starta
motorn visas ett Check Control-meddelande.
Starta motorn med fjärrkontrollens
nödidentifiering
Steptronic-växellåda: När motsvarande Check
Control-meddelande visas, håll IR-fjärrmanöv‐
reringen, enligt bilden mot markeringen på
rattstången och tryck på start- och stoppknap‐
pen inom 10 sekunder vid aktiverad broms.
Manuell växellåda: När motsvarande Check
Control-meddelande visas, håll IR-fjärrmanöv‐
reringen, enligt bilden, mot markeringen på
rattstången och tryck på start- och stoppknap‐
pen inom 10 sekunder vid aktiverad koppling.
Skulle fjärrkontrollen inte identifieras: Förändra
fjärrkontrollens höjdposition något och upp‐
repa processen.
Personal Profile
Princip
Personal Profile har tre profiler till förfogande
där personliga fordonsinställningar sparas.
Varje fjärrkontroll är tilldelad en av de här profi‐
lerna.
Om fordonet låses upp med en fjärrkontroll ak‐
tiveras den tillhörande personliga profilen. Alla
inställningar som har sparats i profilen aktive‐
ras automatiskt.
Seite 33Öppning och stängningInstrument33
Online Edition for Part no. 01 40 2 963 963 - VI/15

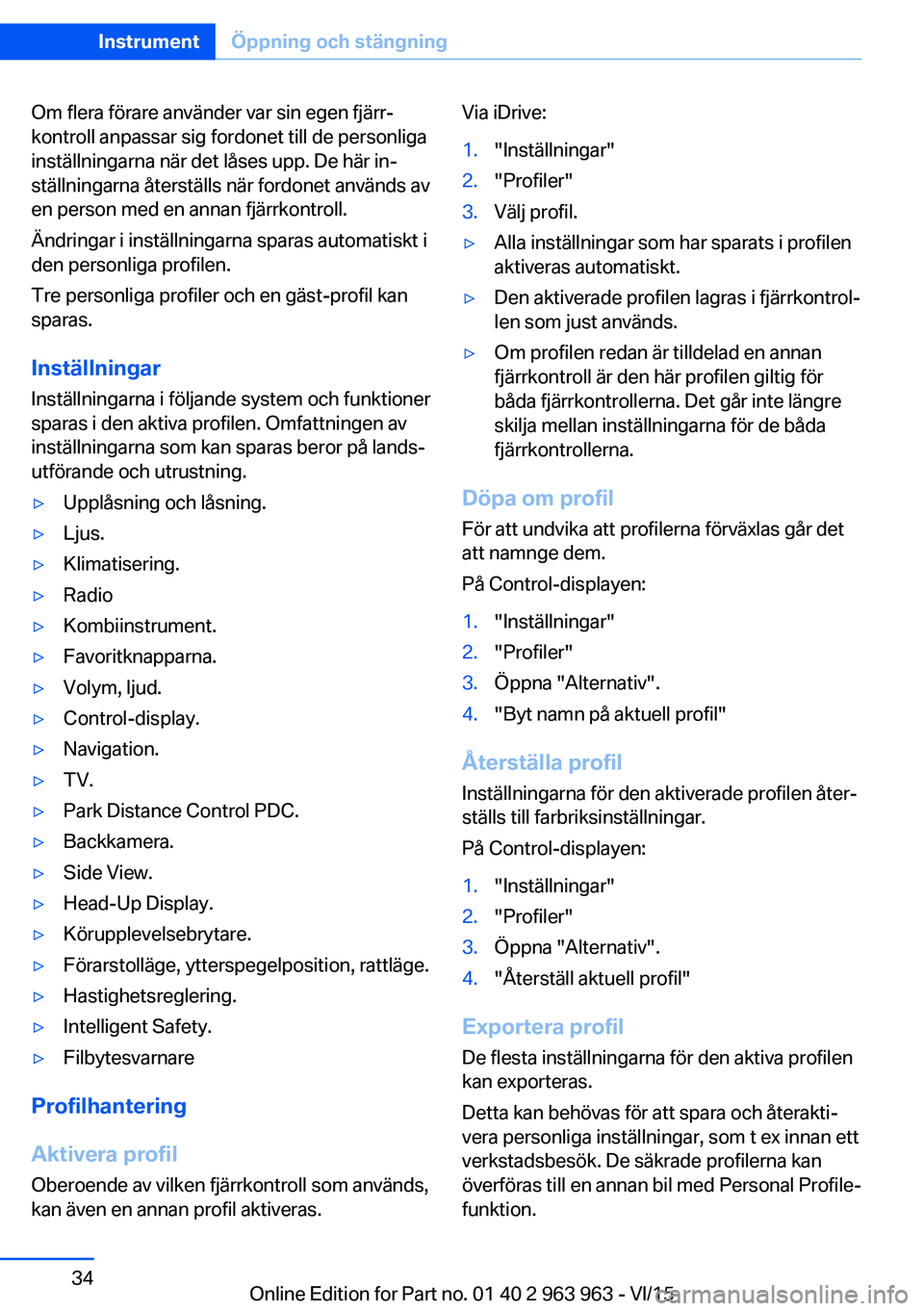

Om flera förare använder var sin egen fjärr‐
kontroll anpassar sig fordonet till de personliga
inställningarna när det låses upp. De här in‐
ställningarna återställs när fordonet används av
en person med en annan fjärrkontroll.
Ändringar i inställningarna sparas automatiskt i
den personliga profilen.
Tre personliga profiler och en gäst-profil kan
sparas.
Inställningar
Inställningarna i följande system och funktioner
sparas i den aktiva profilen. Omfattningen av
inställningarna som kan sparas beror på lands‐
utförande och utrustning.▷Upplåsning och låsning.▷Ljus.▷Klimatisering.▷Radio▷Kombiinstrument.▷Favoritknapparna.▷Volym, ljud.▷Control-display.▷Navigation.▷TV.▷Park Distance Control PDC.▷Backkamera.▷Side View.▷Head-Up Display.▷Körupplevelsebrytare.▷Förarstolläge, ytterspegelposition, rattläge.▷Hastighetsreglering.▷Intelligent Safety.▷Filbytesvarnare
Profilhantering
Aktivera profil Oberoende av vilken fjärrkontroll som används,
kan även en annan profil aktiveras.
Via iDrive:1."Inställningar"2."Profiler"3.Välj profil.▷Alla inställningar som har sparats i profilen
aktiveras automatiskt.▷Den aktiverade profilen lagras i fjärrkontrol‐
len som just används.▷Om profilen redan är tilldelad en annan
fjärrkontroll är den här profilen giltig för
båda fjärrkontrollerna. Det går inte längre
skilja mellan inställningarna för de båda
fjärrkontrollerna.
Döpa om profil
För att undvika att profilerna förväxlas går detatt namnge dem.
På Control-displayen:
1."Inställningar"2."Profiler"3.Öppna "Alternativ".4."Byt namn på aktuell profil"
Återställa profil
Inställningarna för den aktiverade profilen åter‐
ställs till farbriksinställningar.
På Control-displayen:
1."Inställningar"2."Profiler"3.Öppna "Alternativ".4."Återställ aktuell profil"
Exportera profil De flesta inställningarna för den aktiva profilen
kan exporteras.
Detta kan behövas för att spara och återakti‐
vera personliga inställningar, som t ex innan ett
verkstadsbesök. De säkrade profilerna kan
överföras till en annan bil med Personal Profile-
funktion.
Seite 34InstrumentÖppning och stängning34
Online Edition for Part no. 01 40 2 963 963 - VI/15

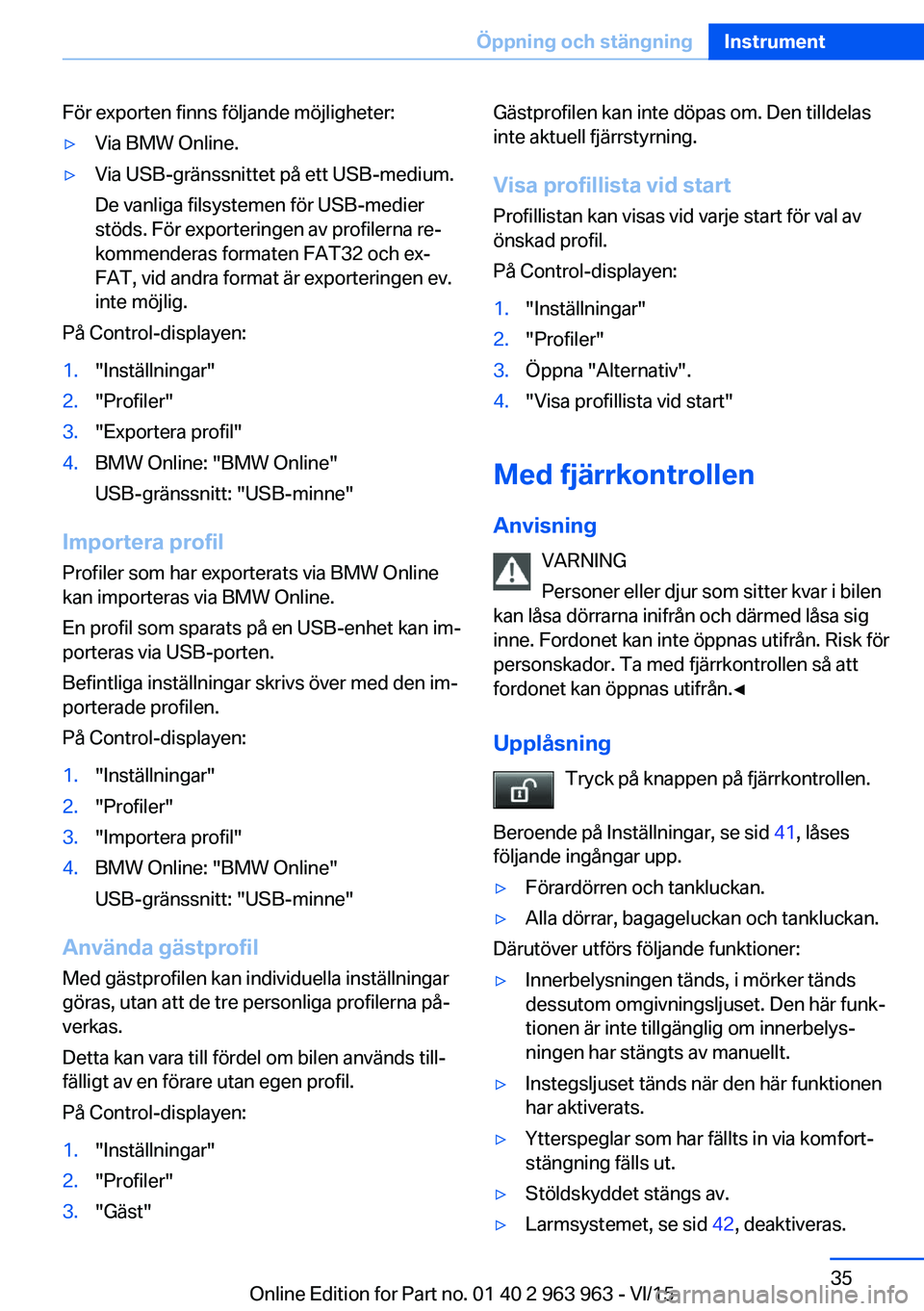

För exporten finns följande möjligheter:▷Via BMW Online.▷Via USB-gränssnittet på ett USB-medium.
De vanliga filsystemen för USB-medier
stöds. För exporteringen av profilerna re‐
kommenderas formaten FAT32 och ex‐
FAT, vid andra format är exporteringen ev.
inte möjlig.
På Control-displayen:
1."Inställningar"2."Profiler"3."Exportera profil"4.BMW Online: "BMW Online"
USB-gränssnitt: "USB-minne"
Importera profil Profiler som har exporterats via BMW Online
kan importeras via BMW Online.
En profil som sparats på en USB-enhet kan im‐
porteras via USB-porten.
Befintliga inställningar skrivs över med den im‐
porterade profilen.
På Control-displayen:
1."Inställningar"2."Profiler"3."Importera profil"4.BMW Online: "BMW Online"
USB-gränssnitt: "USB-minne"
Använda gästprofil Med gästprofilen kan individuella inställningar
göras, utan att de tre personliga profilerna på‐
verkas.
Detta kan vara till fördel om bilen används till‐
fälligt av en förare utan egen profil.
På Control-displayen:
1."Inställningar"2."Profiler"3."Gäst"Gästprofilen kan inte döpas om. Den tilldelas
inte aktuell fjärrstyrning.
Visa profillista vid start
Profillistan kan visas vid varje start för val av
önskad profil.
På Control-displayen:1."Inställningar"2."Profiler"3.Öppna "Alternativ".4."Visa profillista vid start"
Med fjärrkontrollen
Anvisning VARNING
Personer eller djur som sitter kvar i bilen
kan låsa dörrarna inifrån och därmed låsa sig
inne. Fordonet kan inte öppnas utifrån. Risk för
personskador. Ta med fjärrkontrollen så att
fordonet kan öppnas utifrån.◀
Upplåsning Tryck på knappen på fjärrkontrollen.
Beroende på Inställningar, se sid 41, låses
följande ingångar upp.
▷Förardörren och tankluckan.▷Alla dörrar, bagageluckan och tankluckan.
Därutöver utförs följande funktioner:
▷Innerbelysningen tänds, i mörker tänds
dessutom omgivningsljuset. Den här funk‐
tionen är inte tillgänglig om innerbelys‐
ningen har stängts av manuellt.▷Instegsljuset tänds när den här funktionen
har aktiverats.▷Ytterspeglar som har fällts in via komfort‐
stängning fälls ut.▷Stöldskyddet stängs av.▷Larmsystemet, se sid 42, deaktiveras.Seite 35Öppning och stängningInstrument35
Online Edition for Part no. 01 40 2 963 963 - VI/15

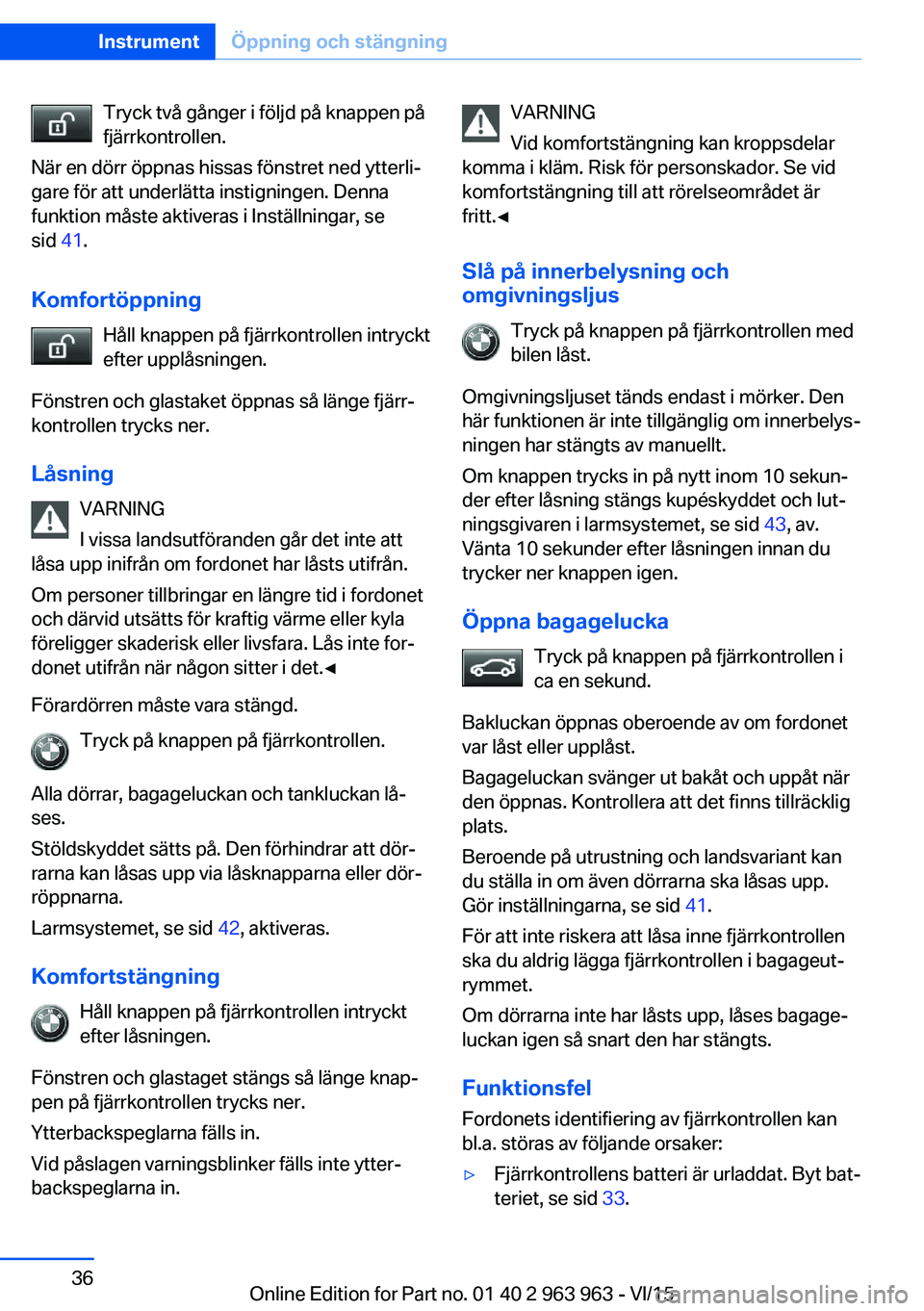

Tryck två gånger i följd på knappen på
fjärrkontrollen.
När en dörr öppnas hissas fönstret ned ytterli‐
gare för att underlätta instigningen. Denna
funktion måste aktiveras i Inställningar, se
sid 41.
Komfortöppning Håll knappen på fjärrkontrollen intryckt
efter upplåsningen.
Fönstren och glastaket öppnas så länge fjärr‐
kontrollen trycks ner.
Låsning VARNING
I vissa landsutföranden går det inte att
låsa upp inifrån om fordonet har låsts utifrån.
Om personer tillbringar en längre tid i fordonet
och därvid utsätts för kraftig värme eller kyla
föreligger skaderisk eller livsfara. Lås inte for‐
donet utifrån när någon sitter i det.◀
Förardörren måste vara stängd. Tryck på knappen på fjärrkontrollen.
Alla dörrar, bagageluckan och tankluckan lå‐
ses.
Stöldskyddet sätts på. Den förhindrar att dör‐
rarna kan låsas upp via låsknapparna eller dör‐
röppnarna.
Larmsystemet, se sid 42, aktiveras.
Komfortstängning Håll knappen på fjärrkontrollen intryckt
efter låsningen.
Fönstren och glastaget stängs så länge knap‐
pen på fjärrkontrollen trycks ner.
Ytterbackspeglarna fälls in.
Vid påslagen varningsblinker fälls inte ytter‐
backspeglarna in.VARNING
Vid komfortstängning kan kroppsdelar
komma i kläm. Risk för personskador. Se vid
komfortstängning till att rörelseområdet är
fritt.◀
Slå på innerbelysning och
omgivningsljus
Tryck på knappen på fjärrkontrollen med
bilen låst.
Omgivningsljuset tänds endast i mörker. Den
här funktionen är inte tillgänglig om innerbelys‐
ningen har stängts av manuellt.
Om knappen trycks in på nytt inom 10 sekun‐
der efter låsning stängs kupéskyddet och lut‐
ningsgivaren i larmsystemet, se sid 43, av.
Vänta 10 sekunder efter låsningen innan du
trycker ner knappen igen.
Öppna bagagelucka Tryck på knappen på fjärrkontrollen i
ca en sekund.
Bakluckan öppnas oberoende av om fordonet
var låst eller upplåst.
Bagageluckan svänger ut bakåt och uppåt när
den öppnas. Kontrollera att det finns tillräcklig
plats.
Beroende på utrustning och landsvariant kan
du ställa in om även dörrarna ska låsas upp.
Gör inställningarna, se sid 41.
För att inte riskera att låsa inne fjärrkontrollen
ska du aldrig lägga fjärrkontrollen i bagageut‐
rymmet.
Om dörrarna inte har låsts upp, låses bagage‐
luckan igen så snart den har stängts.
Funktionsfel Fordonets identifiering av fjärrkontrollen kan
bl.a. störas av följande orsaker:▷Fjärrkontrollens batteri är urladdat. Byt bat‐
teriet, se sid 33.Seite 36InstrumentÖppning och stängning36
Online Edition for Part no. 01 40 2 963 963 - VI/15

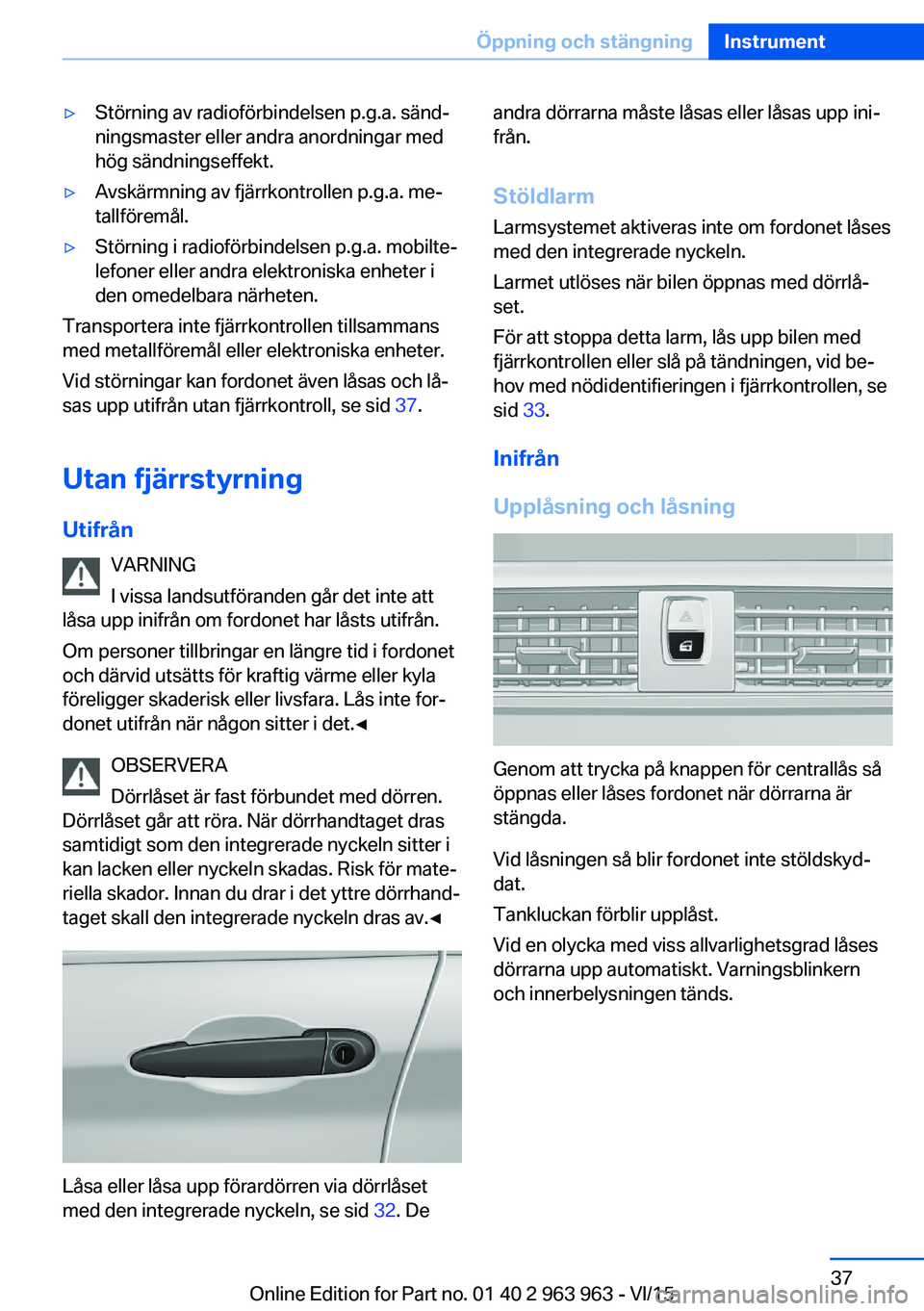

▷Störning av radioförbindelsen p.g.a. sänd‐
ningsmaster eller andra anordningar med
hög sändningseffekt.▷Avskärmning av fjärrkontrollen p.g.a. me‐
tallföremål.▷Störning i radioförbindelsen p.g.a. mobilte‐
lefoner eller andra elektroniska enheter i
den omedelbara närheten.
Transportera inte fjärrkontrollen tillsammans
med metallföremål eller elektroniska enheter.
Vid störningar kan fordonet även låsas och lå‐
sas upp utifrån utan fjärrkontroll, se sid 37.
Utan fjärrstyrning Utifrån VARNING
I vissa landsutföranden går det inte att
låsa upp inifrån om fordonet har låsts utifrån.
Om personer tillbringar en längre tid i fordonet
och därvid utsätts för kraftig värme eller kyla
föreligger skaderisk eller livsfara. Lås inte for‐
donet utifrån när någon sitter i det.◀
OBSERVERA
Dörrlåset är fast förbundet med dörren.
Dörrlåset går att röra. När dörrhandtaget dras
samtidigt som den integrerade nyckeln sitter i
kan lacken eller nyckeln skadas. Risk för mate‐
riella skador. Innan du drar i det yttre dörrhand‐
taget skall den integrerade nyckeln dras av.◀
Låsa eller låsa upp förardörren via dörrlåset
med den integrerade nyckeln, se sid 32. De
andra dörrarna måste låsas eller låsas upp ini‐
från.
Stöldlarm Larmsystemet aktiveras inte om fordonet låses
med den integrerade nyckeln.
Larmet utlöses när bilen öppnas med dörrlå‐
set.
För att stoppa detta larm, lås upp bilen med
fjärrkontrollen eller slå på tändningen, vid be‐
hov med nödidentifieringen i fjärrkontrollen, se
sid 33.
Inifrån
Upplåsning och låsning
Genom att trycka på knappen för centrallås så
öppnas eller låses fordonet när dörrarna är
stängda.
Vid låsningen så blir fordonet inte stöldskyd‐
dat.
Tankluckan förblir upplåst.
Vid en olycka med viss allvarlighetsgrad låses
dörrarna upp automatiskt. Varningsblinkern
och innerbelysningen tänds.
Seite 37Öppning och stängningInstrument37
Online Edition for Part no. 01 40 2 963 963 - VI/15

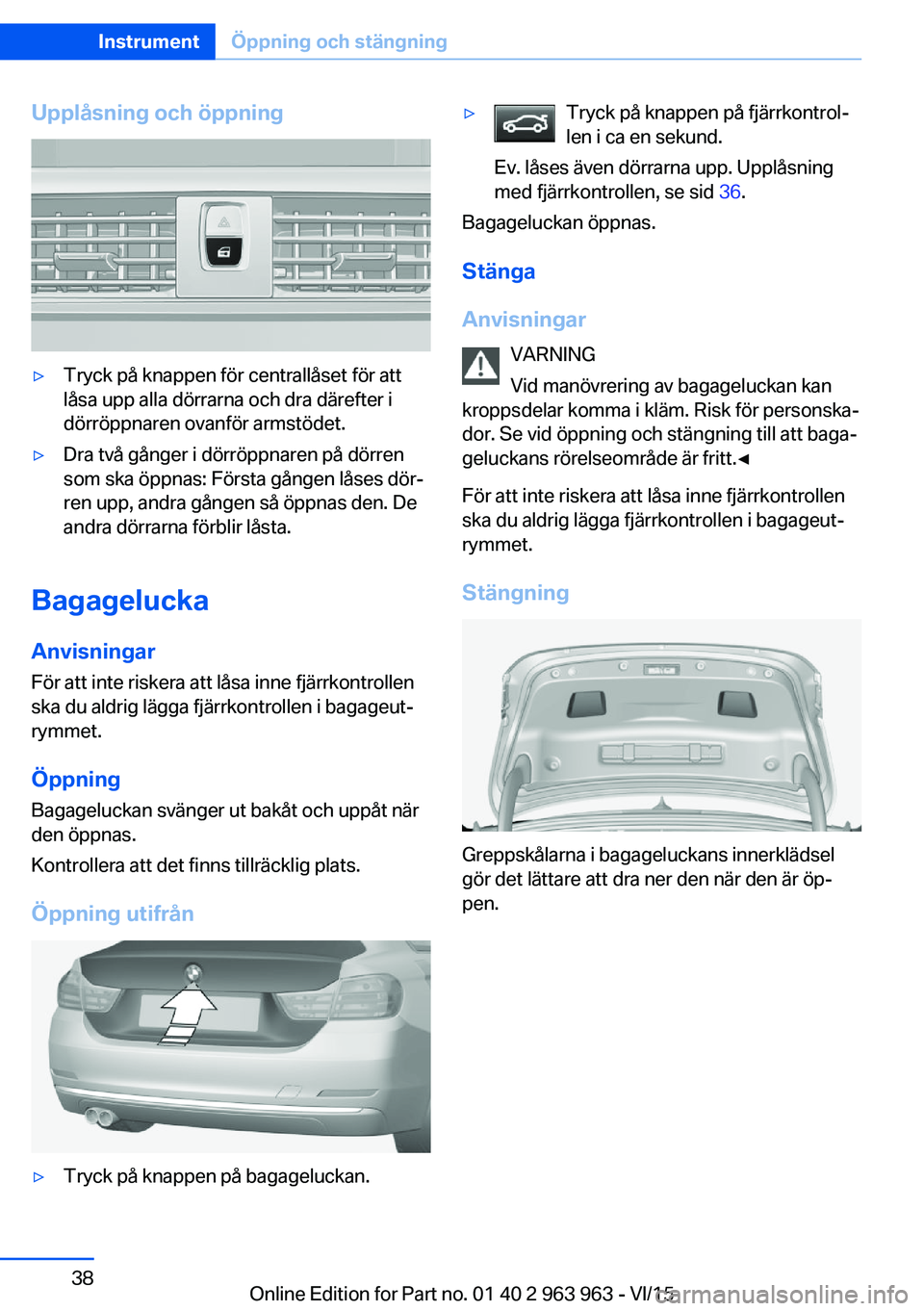

Upplåsning och öppning▷Tryck på knappen för centrallåset för att
låsa upp alla dörrarna och dra därefter i
dörröppnaren ovanför armstödet.▷Dra två gånger i dörröppnaren på dörren
som ska öppnas: Första gången låses dör‐
ren upp, andra gången så öppnas den. De
andra dörrarna förblir låsta.
Bagagelucka
Anvisningar
För att inte riskera att låsa inne fjärrkontrollen
ska du aldrig lägga fjärrkontrollen i bagageut‐
rymmet.
Öppning Bagageluckan svänger ut bakåt och uppåt när
den öppnas.
Kontrollera att det finns tillräcklig plats.
Öppning utifrån
▷Tryck på knappen på bagageluckan.▷Tryck på knappen på fjärrkontrol‐
len i ca en sekund.
Ev. låses även dörrarna upp. Upplåsning
med fjärrkontrollen, se sid 36.
Bagageluckan öppnas.
Stänga
Anvisningar VARNING
Vid manövrering av bagageluckan kan
kroppsdelar komma i kläm. Risk för personska‐
dor. Se vid öppning och stängning till att baga‐
geluckans rörelseområde är fritt.◀
För att inte riskera att låsa inne fjärrkontrollen
ska du aldrig lägga fjärrkontrollen i bagageut‐
rymmet.
Stängning
Greppskålarna i bagageluckans innerklädsel
gör det lättare att dra ner den när den är öp‐
pen.
Seite 38InstrumentÖppning och stängning38
Online Edition for Part no. 01 40 2 963 963 - VI/15

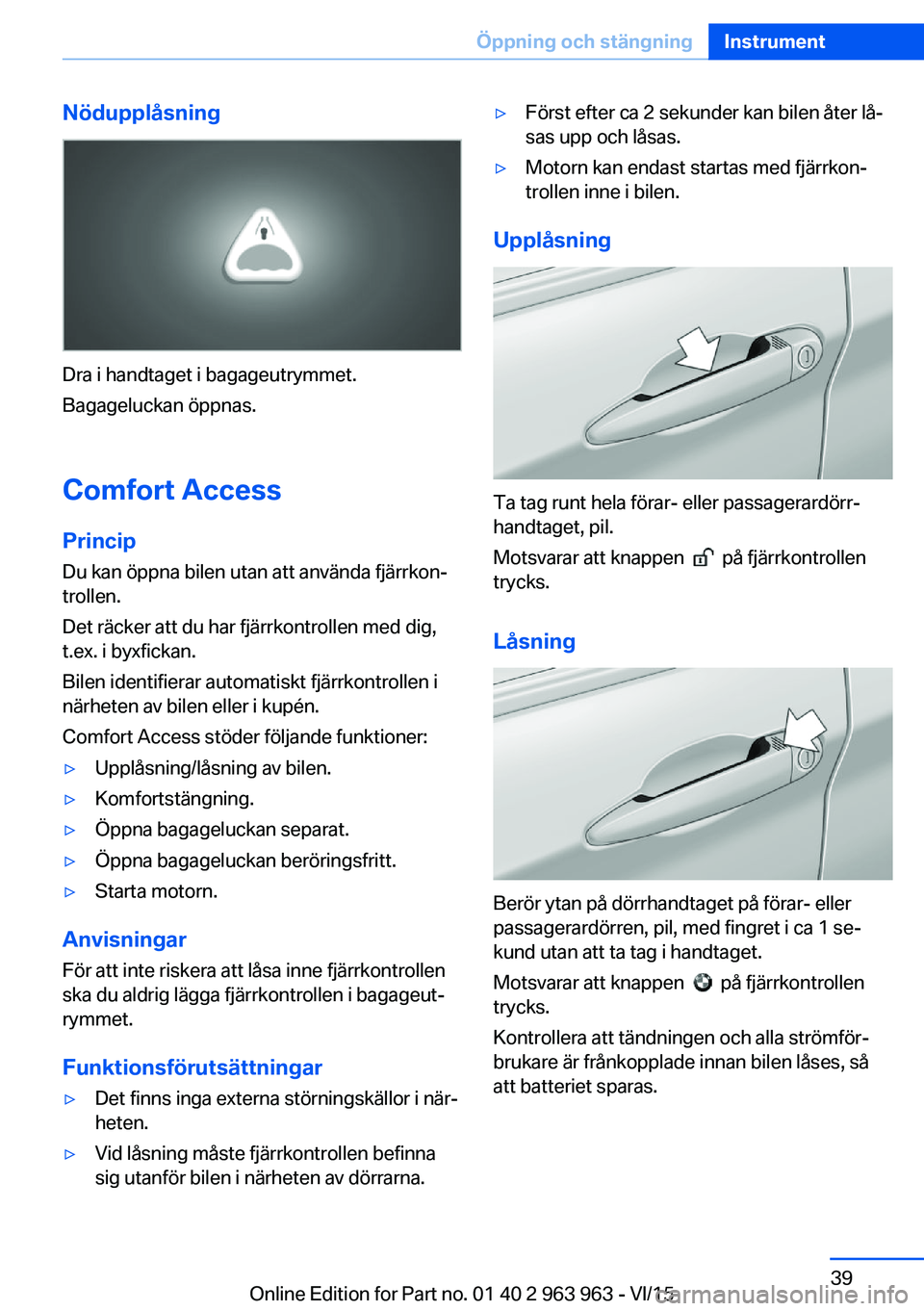

Nödupplåsning
Dra i handtaget i bagageutrymmet.
Bagageluckan öppnas.
Comfort Access
Princip Du kan öppna bilen utan att använda fjärrkon‐
trollen.
Det räcker att du har fjärrkontrollen med dig,
t.ex. i byxfickan.
Bilen identifierar automatiskt fjärrkontrollen i
närheten av bilen eller i kupén.
Comfort Access stöder följande funktioner:
▷Upplåsning/låsning av bilen.▷Komfortstängning.▷Öppna bagageluckan separat.▷Öppna bagageluckan beröringsfritt.▷Starta motorn.
Anvisningar
För att inte riskera att låsa inne fjärrkontrollen
ska du aldrig lägga fjärrkontrollen i bagageut‐
rymmet.
Funktionsförutsättningar
▷Det finns inga externa störningskällor i när‐
heten.▷Vid låsning måste fjärrkontrollen befinna
sig utanför bilen i närheten av dörrarna.▷Först efter ca 2 sekunder kan bilen åter lå‐
sas upp och låsas.▷Motorn kan endast startas med fjärrkon‐
trollen inne i bilen.
Upplåsning
Ta tag runt hela förar- eller passagerardörr‐
handtaget, pil.
Motsvarar att knappen
på fjärrkontrollen
trycks.
Låsning
Berör ytan på dörrhandtaget på förar- eller
passagerardörren, pil, med fingret i ca 1 se‐
kund utan att ta tag i handtaget.
Motsvarar att knappen
på fjärrkontrollen
trycks.
Kontrollera att tändningen och alla strömför‐
brukare är frånkopplade innan bilen låses, så
att batteriet sparas.
Seite 39Öppning och stängningInstrument39
Online Edition for Part no. 01 40 2 963 963 - VI/15

KomfortstängningVARNING
Vid komfortstängning kan kroppsdelar
komma i kläm. Risk för personskador. Se vid
komfortstängning till att rörelseområdet är
fritt.◀
Berör ytan på dörrhandtaget på förar- eller
passagerardörren, pil, med fingret och håll kvar
utan att ta tag i handtaget.
Motsvarar att trycka och hålla knappen
på
fjärrkontrollen intryckt.
Förutom låsningen så stängs fönstren och
glastacket och ytterbackspeglarna fälls in.
Separat upplåsning av bagageluckan Tryck på knappen på bagageluckans utsida.
Motsvarar ett tryck på knappen
på fjärr‐
kontrollen.
Dörrarnas tillstånd förändras inte.
Öppna bagageluckan beröringsfritt
Allmänt
Bagageluckan kan öppnas beröringsfritt med
medföljande fjärrkontroll. Två sensorer läser av
en framåtriktad fotrörelse i mitten bak på for‐
donet och bagageluckan öppnas.
Fotrörelse som skall utföras VARNING
Vid en beröringslös manövrering kan det
uppkomma beröring med fordonsdelar, t.ex.
det heta avgassystemet. Risk för personska‐
dor. Se till att stå stadigt vid fotrörelsen och rör
inte fordonet.◀1.Ställ dig i mitten bakom fordonet, ungefär
en armlängd från fordonets bakre del.2.Sätt en ft. i färdriktningen så långt in under
fordonet som möjligt och dra tillbaka den
igen. Vid denna rörelse måste benet föras
genom området för båda sensorer.
Öppning
Utför de fotrörelser som beskrivs längre fram.
Bagageluckan öppnas oberoende av om den är
låst eller upplåst.
Varningsblinkern blinkar innan öppningen.
När fjärrkontrollen befinner sig i sensorområ‐
det kan bagageluckan öppnas av misstag ge‐
nom en omedveten eller förment identifierad
fotrörelse.
Sensorområdet sträcker sig ca 1,50 m bakom
fordonet.
VARNING
Vid manövrering av bagageluckan kan
kroppsdelar komma i kläm. Risk för personska‐
dor. Se vid öppning och stängning till att baga‐
geluckans rörelseområde är fritt.◀
OBSERVERA
Bagageluckan svänger ut bakåt och
uppåt när den öppnas. Risk för materiella ska‐
dor. Se vid öppning och stängning till att baga‐
geluckans rörelseområde är fritt.◀
Seite 40InstrumentÖppning och stängning40
Online Edition for Part no. 01 40 2 963 963 - VI/15
