BMW 4 SERIES COUPE 2016 Kezelési útmutató (in Hungarian)

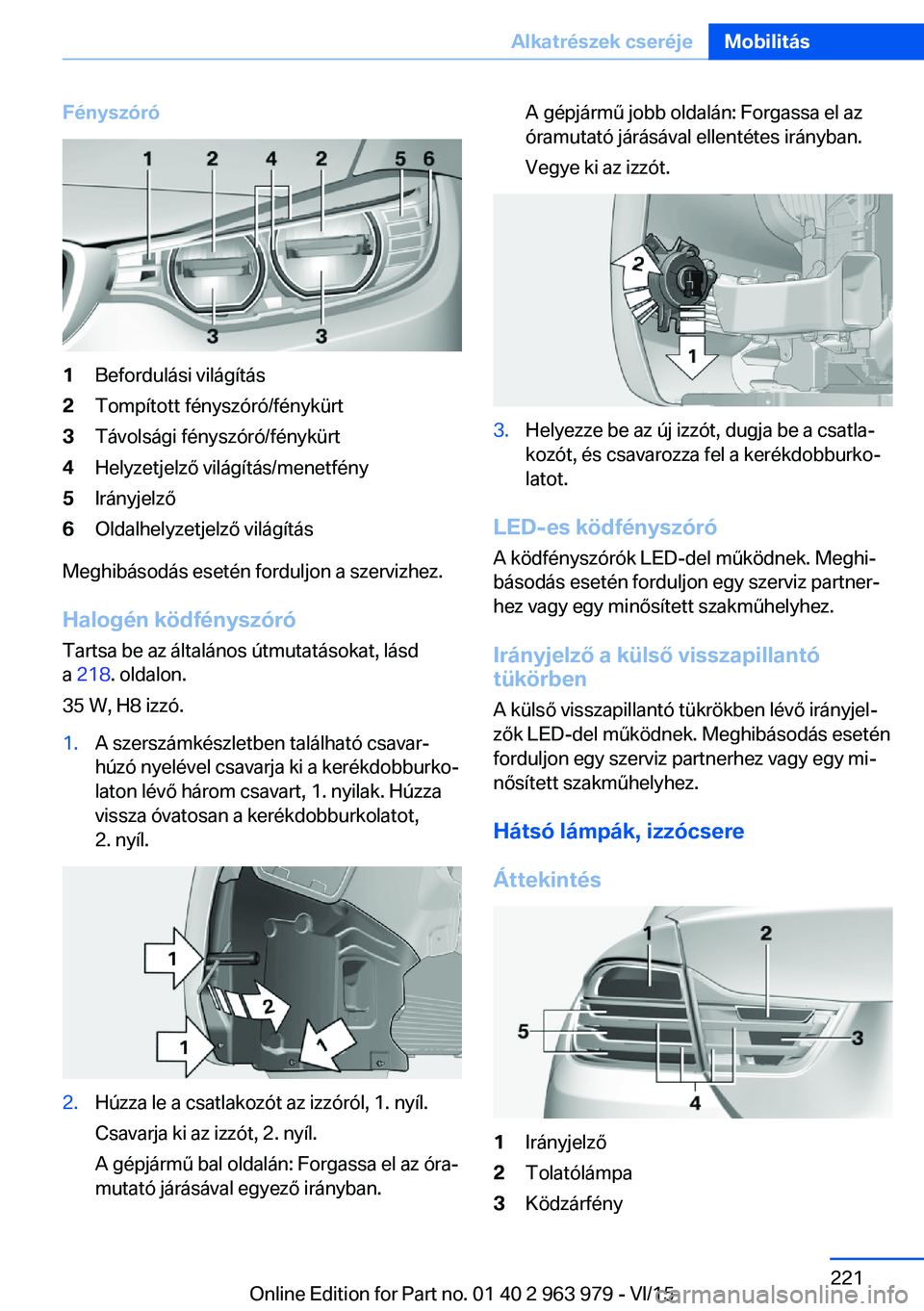

Fényszóró1Befordulási világítás2Tompított fényszóró/fénykürt3Távolsági fényszóró/fénykürt4Helyzetjelző világítás/menetfény5Irányjelző6Oldalhelyzetjelző világítás
Meghibásodás esetén forduljon a szervizhez.
Halogén ködfényszóró Tartsa be az általános útmutatásokat, lásd
a 218 . oldalon.
35 W, H8 izzó.
1.A szerszámkészletben található csavar‐
húzó nyelével csavarja ki a kerékdobburko‐
laton lévő három csavart, 1. nyilak. Húzza
vissza óvatosan a kerékdobburkolatot,
2. nyíl.2.Húzza le a csatlakozót az izzóról, 1. nyíl.
Csavarja ki az izzót, 2. nyíl.
A gépjármű bal oldalán: Forgassa el az óra‐
mutató járásával egyező irányban.A gépjármű jobb oldalán: Forgassa el az
óramutató járásával ellentétes irányban.
Vegye ki az izzót.3.Helyezze be az új izzót, dugja be a csatla‐
kozót, és csavarozza fel a kerékdobburko‐
latot.
LED-es ködfényszóró
A ködfényszórók LED-del működnek. Meghi‐
básodás esetén forduljon egy szerviz partner‐
hez vagy egy minősített szakműhelyhez.
Irányjelző a külső visszapillantó
tükörben
A külső visszapillantó tükrökben lévő irányjel‐
zők LED-del működnek. Meghibásodás esetén
forduljon egy szerviz partnerhez vagy egy mi‐
nősített szakműhelyhez.
Hátsó lámpák, izzócsere
Áttekintés
1Irányjelző2Tolatólámpa3KödzárfénySeite 221Alkatrészek cseréjeMobilitás221
Online Edition for Part no. 01 40 2 963 979 - VI/15

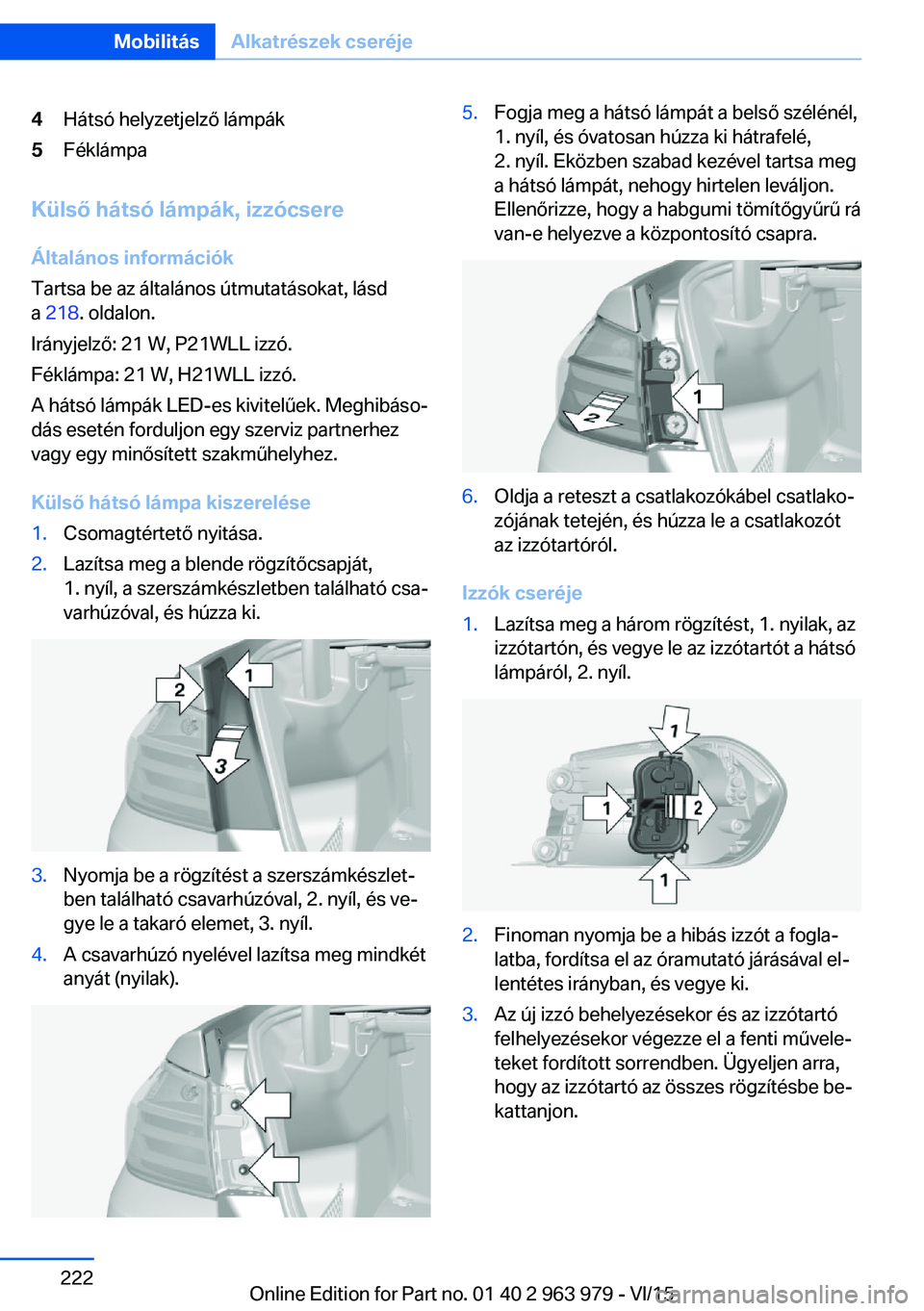

4Hátsó helyzetjelző lámpák5Féklámpa
Külső hátsó lámpák, izzócsere
Általános információk
Tartsa be az általános útmutatásokat, lásd
a 218 . oldalon.
Irányjelző: 21 W, P21WLL izzó.
Féklámpa: 21 W, H21WLL izzó.
A hátsó lámpák LED-es kivitelűek. Meghibáso‐
dás esetén forduljon egy szerviz partnerhez
vagy egy minősített szakműhelyhez.
Külső hátsó lámpa kiszerelése
1.Csomagtértető nyitása.2.Lazítsa meg a blende rögzítőcsapját,
1. nyíl, a szerszámkészletben található csa‐
varhúzóval, és húzza ki.3.Nyomja be a rögzítést a szerszámkészlet‐
ben található csavarhúzóval, 2. nyíl, és ve‐
gye le a takaró elemet, 3. nyíl.4.A csavarhúzó nyelével lazítsa meg mindkét
anyát (nyilak).5.Fogja meg a hátsó lámpát a belső szélénél,
1. nyíl, és óvatosan húzza ki hátrafelé,
2. nyíl. Eközben szabad kezével tartsa meg
a hátsó lámpát, nehogy hirtelen leváljon.
Ellenőrizze, hogy a habgumi tömítőgyűrű rá
van-e helyezve a központosító csapra.6.Oldja a reteszt a csatlakozókábel csatlako‐
zójának tetején, és húzza le a csatlakozót
az izzótartóról.
Izzók cseréje
1.Lazítsa meg a három rögzítést, 1. nyilak, az
izzótartón, és vegye le az izzótartót a hátsó
lámpáról, 2. nyíl.2.Finoman nyomja be a hibás izzót a fogla‐
latba, fordítsa el az óramutató járásával el‐
lentétes irányban, és vegye ki.3.Az új izzó behelyezésekor és az izzótartó
felhelyezésekor végezze el a fenti művele‐
teket fordított sorrendben. Ügyeljen arra,
hogy az izzótartó az összes rögzítésbe be‐
kattanjon.Seite 222MobilitásAlkatrészek cseréje222
Online Edition for Part no. 01 40 2 963 979 - VI/15

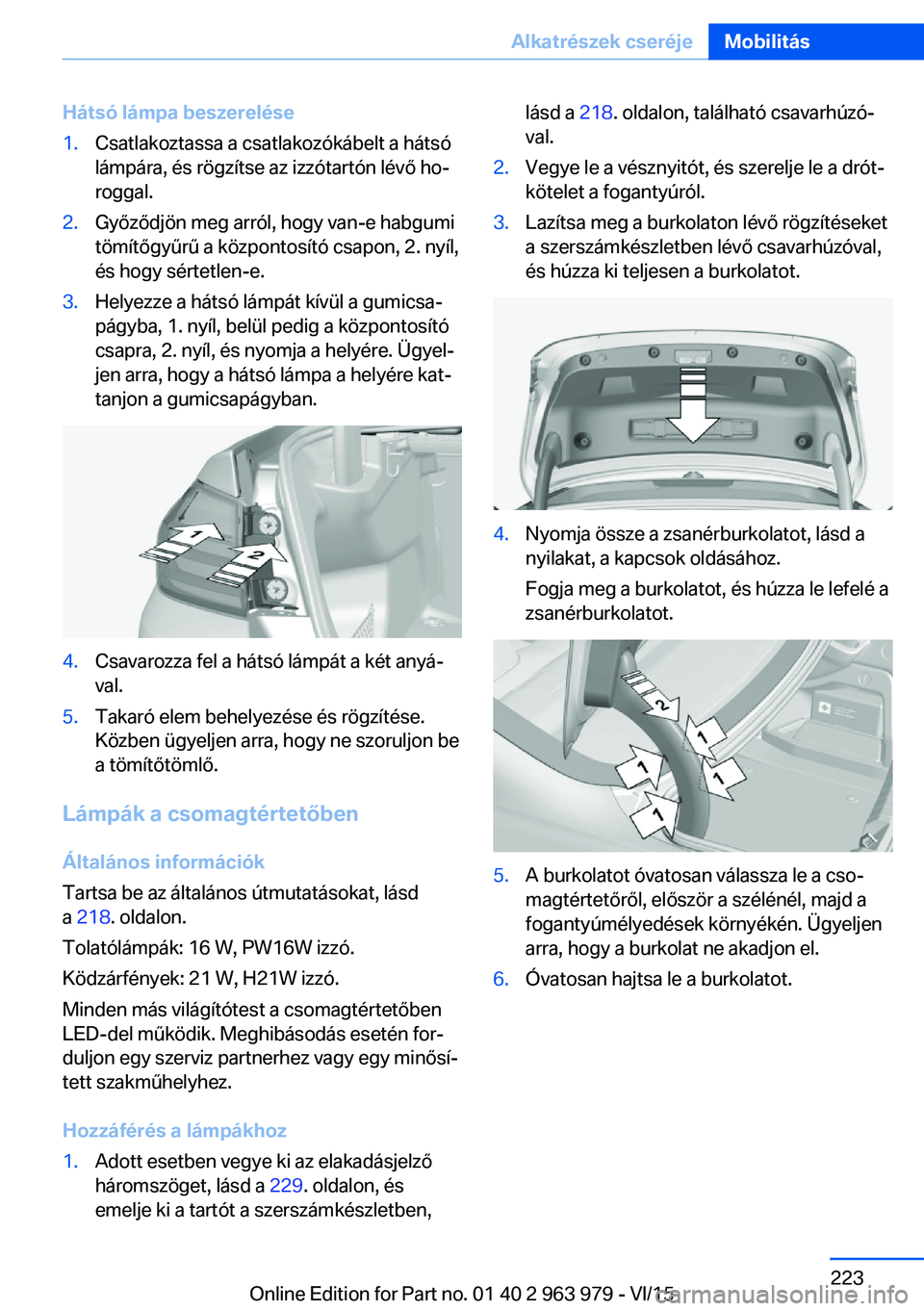

Hátsó lámpa beszerelése1.Csatlakoztassa a csatlakozókábelt a hátsó
lámpára, és rögzítse az izzótartón lévő ho‐
roggal.2.Győződjön meg arról, hogy van-e habgumi
tömítőgyűrű a központosító csapon, 2. nyíl,
és hogy sértetlen-e.3.Helyezze a hátsó lámpát kívül a gumicsa‐
págyba, 1. nyíl, belül pedig a központosító
csapra, 2. nyíl, és nyomja a helyére. Ügyel‐
jen arra, hogy a hátsó lámpa a helyére kat‐
tanjon a gumicsapágyban.4.Csavarozza fel a hátsó lámpát a két anyá‐
val.5.Takaró elem behelyezése és rögzítése.
Közben ügyeljen arra, hogy ne szoruljon be
a tömítőtömlő.
Lámpák a csomagtértetőben
Általános információk
Tartsa be az általános útmutatásokat, lásd
a 218 . oldalon.
Tolatólámpák: 16 W, PW16W izzó.
Ködzárfények: 21 W, H21W izzó.
Minden más világítótest a csomagtértetőben
LED-del működik. Meghibásodás esetén for‐
duljon egy szerviz partnerhez vagy egy minősí‐
tett szakműhelyhez.
Hozzáférés a lámpákhoz
1.Adott esetben vegye ki az elakadásjelző
háromszöget, lásd a 229. oldalon, és
emelje ki a tartót a szerszámkészletben,lásd a 218. oldalon, található csavarhúzó‐
val.2.Vegye le a vésznyitót, és szerelje le a drót‐
kötelet a fogantyúról.3.Lazítsa meg a burkolaton lévő rögzítéseket
a szerszámkészletben lévő csavarhúzóval,
és húzza ki teljesen a burkolatot.4.Nyomja össze a zsanérburkolatot, lásd a
nyilakat, a kapcsok oldásához.
Fogja meg a burkolatot, és húzza le lefelé a
zsanérburkolatot.5.A burkolatot óvatosan válassza le a cso‐
magtértetőről, először a szélénél, majd a
fogantyúmélyedések környékén. Ügyeljen
arra, hogy a burkolat ne akadjon el.6.Óvatosan hajtsa le a burkolatot.Seite 223Alkatrészek cseréjeMobilitás223
Online Edition for Part no. 01 40 2 963 979 - VI/15

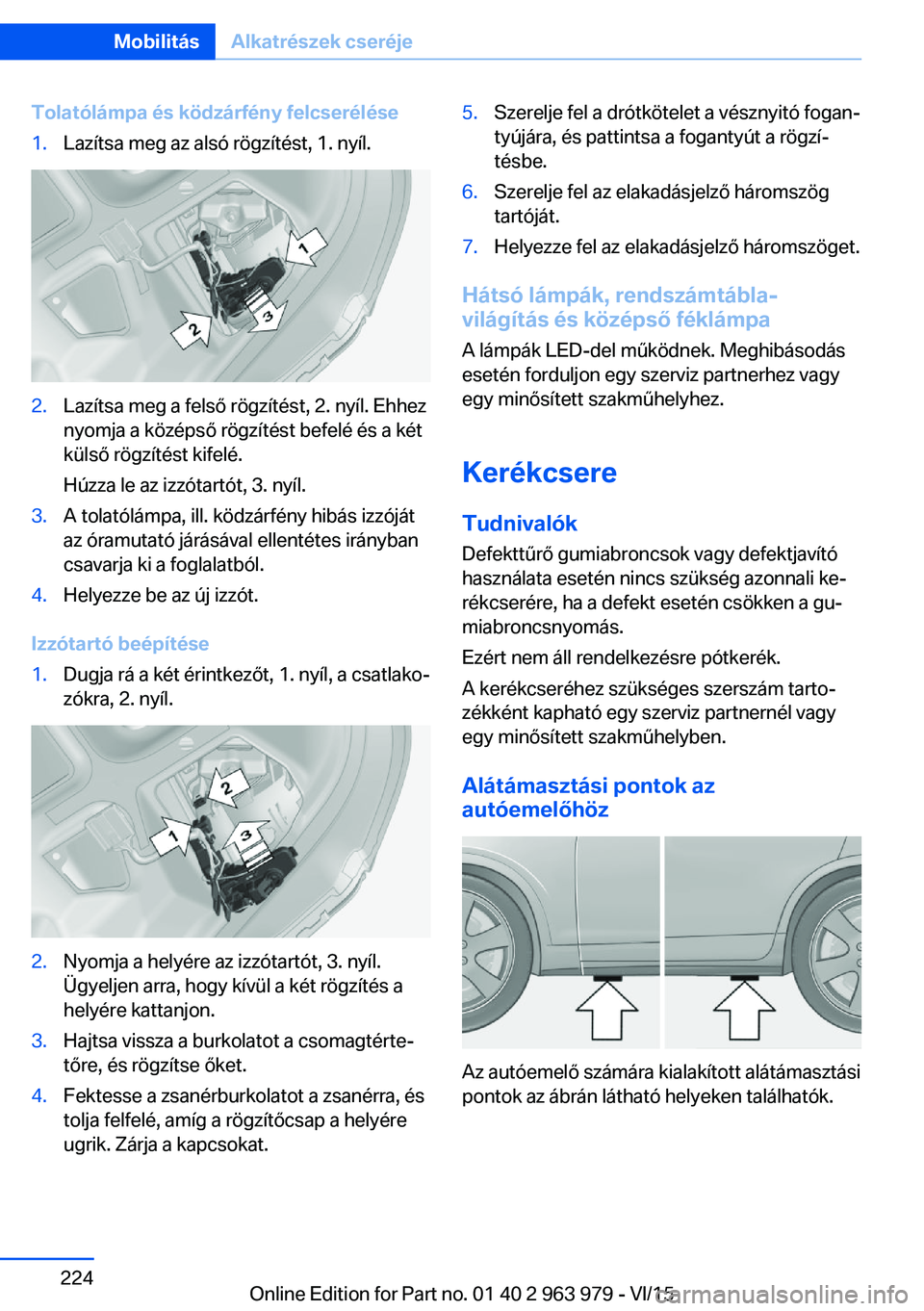

Tolatólámpa és ködzárfény felcserélése1.Lazítsa meg az alsó rögzítést, 1. nyíl.2.Lazítsa meg a felső rögzítést, 2. nyíl. Ehhez
nyomja a középső rögzítést befelé és a két
külső rögzítést kifelé.
Húzza le az izzótartót, 3. nyíl.3.A tolatólámpa, ill. ködzárfény hibás izzóját
az óramutató járásával ellentétes irányban
csavarja ki a foglalatból.4.Helyezze be az új izzót.
Izzótartó beépítése
1.Dugja rá a két érintkezőt, 1. nyíl, a csatlako‐
zókra, 2. nyíl.2.Nyomja a helyére az izzótartót, 3. nyíl.
Ügyeljen arra, hogy kívül a két rögzítés a
helyére kattanjon.3.Hajtsa vissza a burkolatot a csomagtérte‐
tőre, és rögzítse őket.4.Fektesse a zsanérburkolatot a zsanérra, és
tolja felfelé, amíg a rögzítőcsap a helyére
ugrik. Zárja a kapcsokat.5.Szerelje fel a drótkötelet a vésznyitó fogan‐
tyújára, és pattintsa a fogantyút a rögzí‐
tésbe.6.Szerelje fel az elakadásjelző háromszög
tartóját.7.Helyezze fel az elakadásjelző háromszöget.
Hátsó lámpák, rendszámtábla-
világítás és középső féklámpa
A lámpák LED-del működnek. Meghibásodás
esetén forduljon egy szerviz partnerhez vagy
egy minősített szakműhelyhez.
Kerékcsere Tudnivalók
Defekttűrő gumiabroncsok vagy defektjavító
használata esetén nincs szükség azonnali ke‐
rékcserére, ha a defekt esetén csökken a gu‐
miabroncsnyomás.
Ezért nem áll rendelkezésre pótkerék.
A kerékcseréhez szükséges szerszám tarto‐
zékként kapható egy szerviz partnernél vagy
egy minősített szakműhelyben.
Alátámasztási pontok az
autóemelőhöz
Az autóemelő számára kialakított alátámasztási
pontok az ábrán látható helyeken találhatók.
Seite 224MobilitásAlkatrészek cseréje224
Online Edition for Part no. 01 40 2 963 979 - VI/15

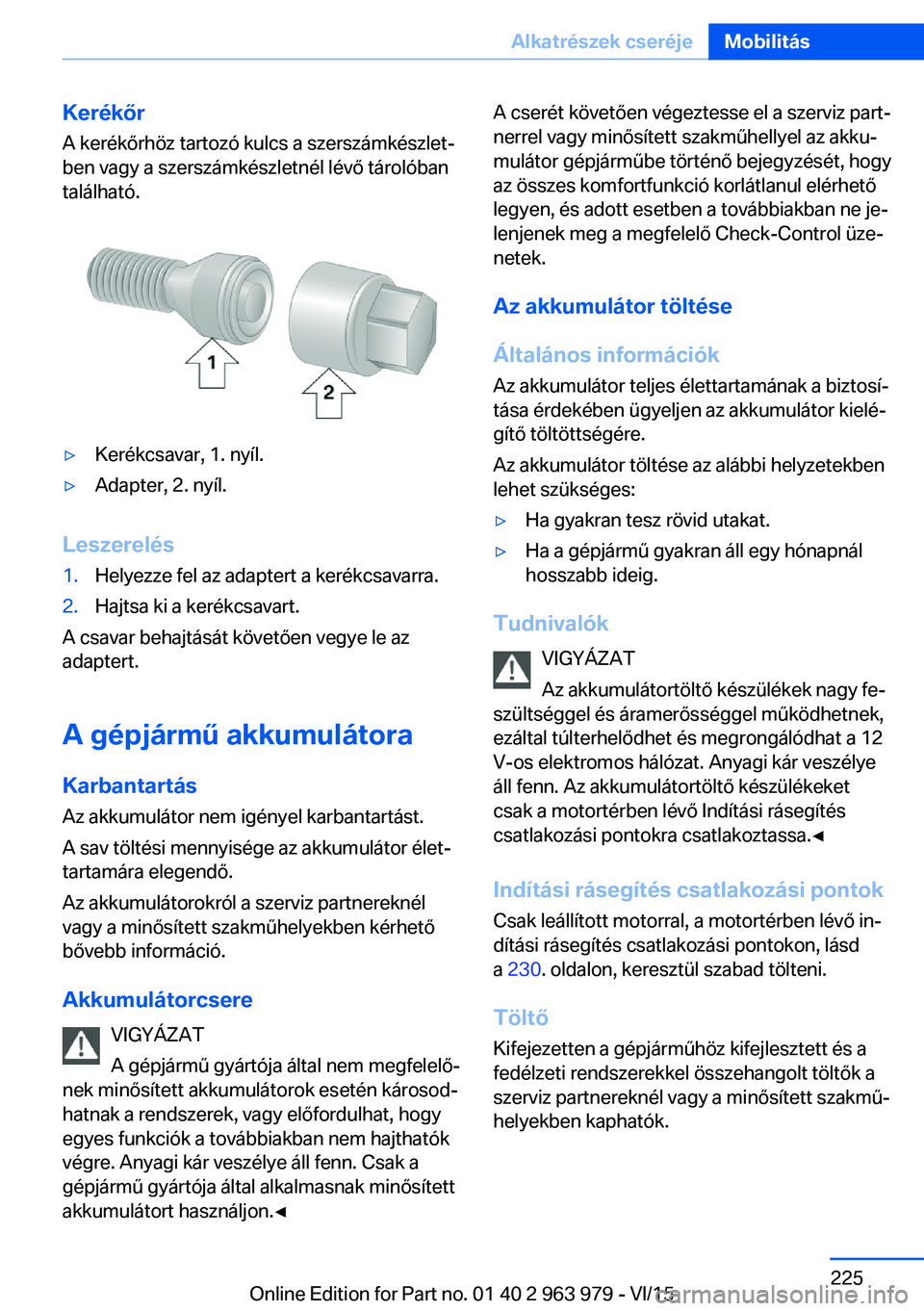

Kerékőr
A kerékőrhöz tartozó kulcs a szerszámkészlet‐
ben vagy a szerszámkészletnél lévő tárolóban
található.▷Kerékcsavar, 1. nyíl.▷Adapter, 2. nyíl.
Leszerelés
1.Helyezze fel az adaptert a kerékcsavarra.2.Hajtsa ki a kerékcsavart.
A csavar behajtását követően vegye le az
adaptert.
A gépjármű akkumulátora Karbantartás
Az akkumulátor nem igényel karbantartást.
A sav töltési mennyisége az akkumulátor élet‐
tartamára elegendő.
Az akkumulátorokról a szerviz partnereknél
vagy a minősített szakműhelyekben kérhető
bővebb információ.
Akkumulátorcsere VIGYÁZAT
A gépjármű gyártója által nem megfelelő‐
nek minősített akkumulátorok esetén károsod‐ hatnak a rendszerek, vagy előfordulhat, hogy
egyes funkciók a továbbiakban nem hajthatók
végre. Anyagi kár veszélye áll fenn. Csak a
gépjármű gyártója által alkalmasnak minősített
akkumulátort használjon.◀
A cserét követően végeztesse el a szerviz part‐
nerrel vagy minősített szakműhellyel az akku‐
mulátor gépjárműbe történő bejegyzését, hogy
az összes komfortfunkció korlátlanul elérhető
legyen, és adott esetben a továbbiakban ne je‐
lenjenek meg a megfelelő Check-Control üze‐
netek.
Az akkumulátor töltése
Általános információk
Az akkumulátor teljes élettartamának a biztosí‐
tása érdekében ügyeljen az akkumulátor kielé‐
gítő töltöttségére.
Az akkumulátor töltése az alábbi helyzetekben
lehet szükséges:▷Ha gyakran tesz rövid utakat.▷Ha a gépjármű gyakran áll egy hónapnál
hosszabb ideig.
Tudnivalók
VIGYÁZAT
Az akkumulátortöltő készülékek nagy fe‐
szültséggel és áramerősséggel működhetnek,
ezáltal túlterhelődhet és megrongálódhat a 12
V-os elektromos hálózat. Anyagi kár veszélye
áll fenn. Az akkumulátortöltő készülékeket
csak a motortérben lévő Indítási rásegítés
csatlakozási pontokra csatlakoztassa.◀
Indítási rásegítés csatlakozási pontok Csak leállított motorral, a motortérben lévő in‐
dítási rásegítés csatlakozási pontokon, lásd
a 230 . oldalon, keresztül szabad tölteni.
Töltő Kifejezetten a gépjárműhöz kifejlesztett és afedélzeti rendszerekkel összehangolt töltők a
szerviz partnereknél vagy a minősített szakmű‐
helyekben kaphatók.
Seite 225Alkatrészek cseréjeMobilitás225
Online Edition for Part no. 01 40 2 963 979 - VI/15

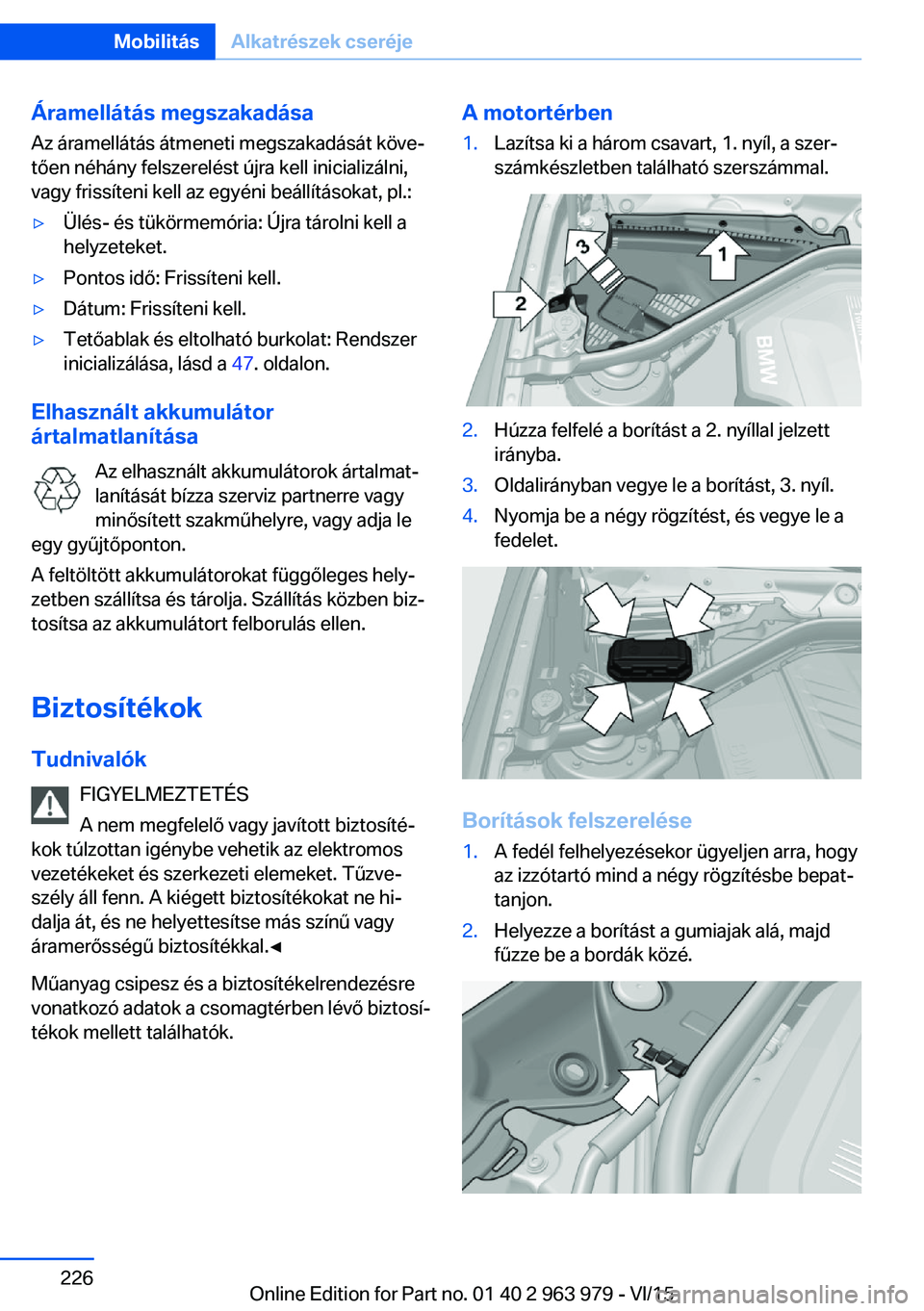

Áramellátás megszakadása
Az áramellátás átmeneti megszakadását köve‐
tően néhány felszerelést újra kell inicializálni,
vagy frissíteni kell az egyéni beállításokat, pl.:▷Ülés- és tükörmemória: Újra tárolni kell a
helyzeteket.▷Pontos idő: Frissíteni kell.▷Dátum: Frissíteni kell.▷Tetőablak és eltolható burkolat: Rendszer
inicializálása, lásd a 47. oldalon.
Elhasznált akkumulátor
ártalmatlanítása
Az elhasznált akkumulátorok ártalmat‐
lanítását bízza szerviz partnerre vagy
minősített szakműhelyre, vagy adja le
egy gyűjtőponton.
A feltöltött akkumulátorokat függőleges hely‐
zetben szállítsa és tárolja. Szállítás közben biz‐
tosítsa az akkumulátort felborulás ellen.
Biztosítékok Tudnivalók FIGYELMEZTETÉS
A nem megfelelő vagy javított biztosíté‐
kok túlzottan igénybe vehetik az elektromos
vezetékeket és szerkezeti elemeket. Tűzve‐ szély áll fenn. A kiégett biztosítékokat ne hi‐
dalja át, és ne helyettesítse más színű vagy
áramerősségű biztosítékkal.◀
Műanyag csipesz és a biztosítékelrendezésre
vonatkozó adatok a csomagtérben lévő biztosí‐
tékok mellett találhatók.
A motortérben1.Lazítsa ki a három csavart, 1. nyíl, a szer‐
számkészletben található szerszámmal.2.Húzza felfelé a borítást a 2. nyíllal jelzett
irányba.3.Oldalirányban vegye le a borítást, 3. nyíl.4.Nyomja be a négy rögzítést, és vegye le a
fedelet.
Borítások felszerelése
1.A fedél felhelyezésekor ügyeljen arra, hogy
az izzótartó mind a négy rögzítésbe bepat‐
tanjon.2.Helyezze a borítást a gumiajak alá, majd
fűzze be a bordák közé.Seite 226MobilitásAlkatrészek cseréje226
Online Edition for Part no. 01 40 2 963 979 - VI/15

3.Nyomja le a rögzítést, és húzza meg a há‐
rom csavart.

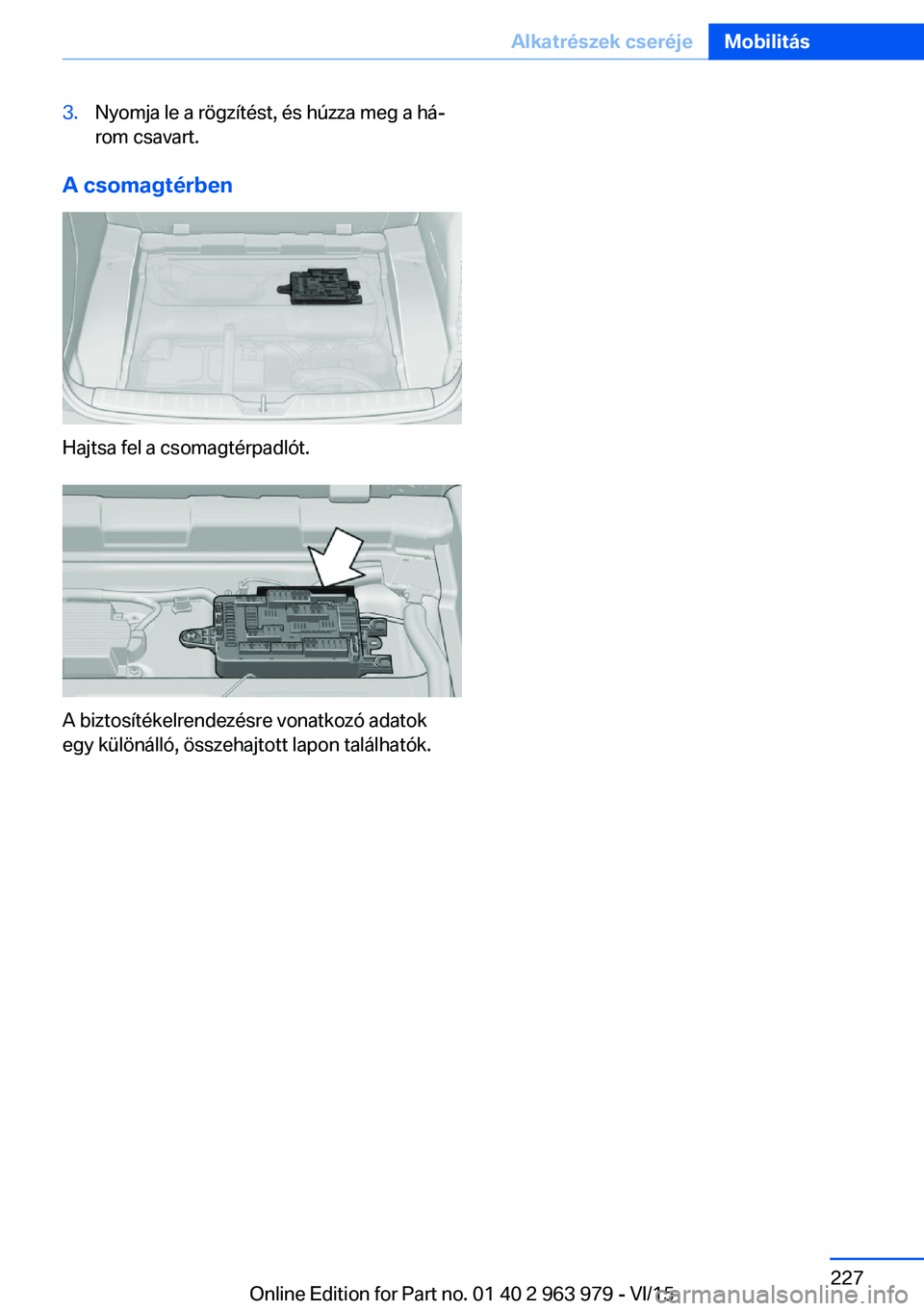

A csomagtérben
Hajtsa fel a csomagtérpadlót.
A biztosítékelrendezésre vonatkozó adatok
egy különálló, összehajtott lapon találhatók.
Seite 227Alkatrészek cseréjeMobilitás227
Online Edition for Part no. 01 40 2 963 979 - VI/15

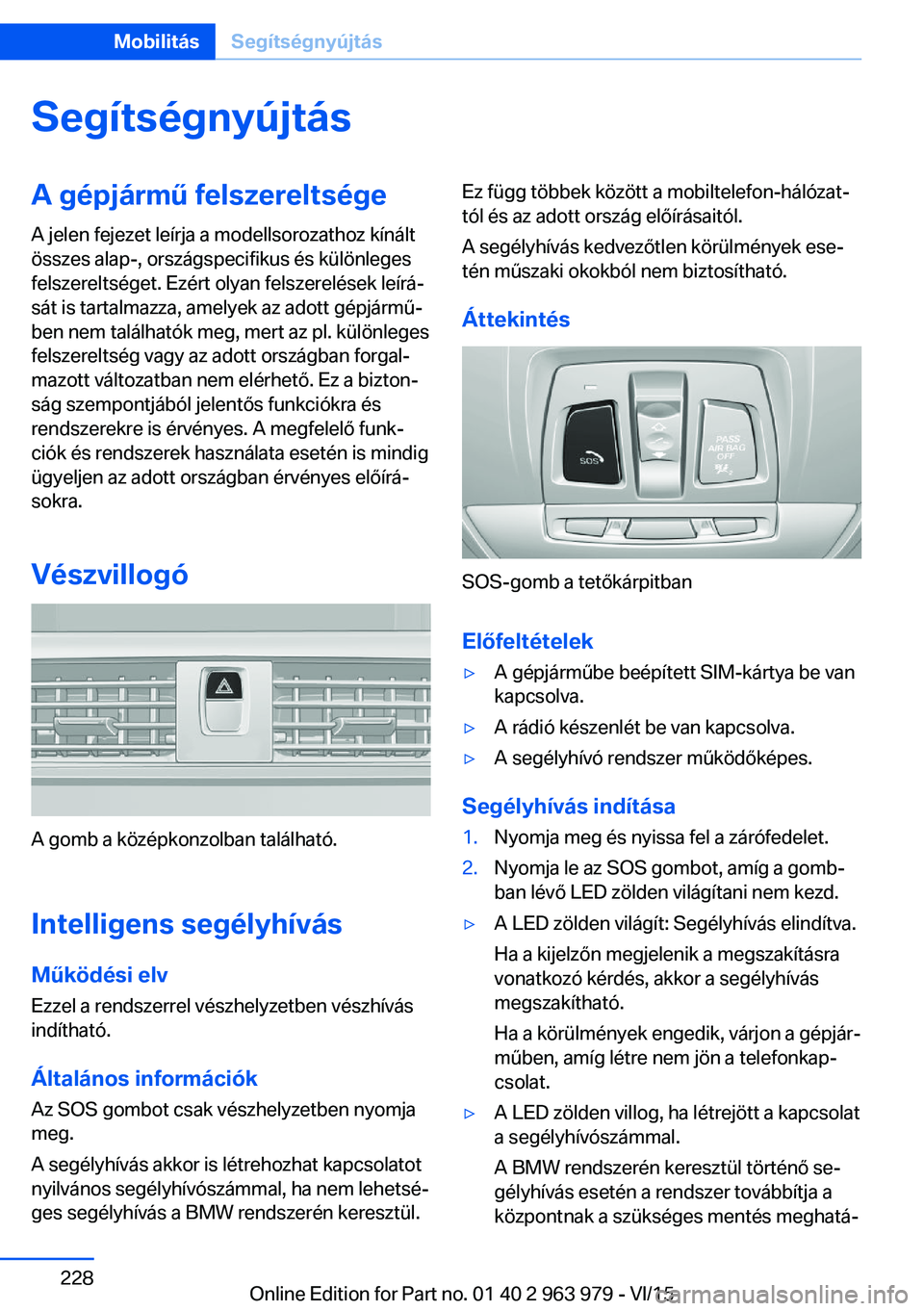

SegítségnyújtásA gépjármű felszereltségeA jelen fejezet leírja a modellsorozathoz kínált
összes alap-, országspecifikus és különleges
felszereltséget. Ezért olyan felszerelések leírá‐
sát is tartalmazza, amelyek az adott gépjármű‐
ben nem találhatók meg, mert az pl. különleges
felszereltség vagy az adott országban forgal‐
mazott változatban nem elérhető. Ez a bizton‐
ság szempontjából jelentős funkciókra és
rendszerekre is érvényes. A megfelelő funk‐
ciók és rendszerek használata esetén is mindig
ügyeljen az adott országban érvényes előírá‐
sokra.
Vészvillogó
A gomb a középkonzolban található.
Intelligens segélyhívás
Működési elv
Ezzel a rendszerrel vészhelyzetben vészhívás
indítható.
Általános információk Az SOS gombot csak vészhelyzetben nyomja
meg.
A segélyhívás akkor is létrehozhat kapcsolatot
nyilvános segélyhívószámmal, ha nem lehetsé‐
ges segélyhívás a BMW rendszerén keresztül.
Ez függ többek között a mobiltelefon-hálózat‐
tól és az adott ország előírásaitól.
A segélyhívás kedvezőtlen körülmények ese‐
tén műszaki okokból nem biztosítható.
Áttekintés
SOS-gomb a tetőkárpitban
Előfeltételek
▷A gépjárműbe beépített SIM-kártya be van
kapcsolva.▷A rádió készenlét be van kapcsolva.▷A segélyhívó rendszer működőképes.
Segélyhívás indítása
1.Nyomja meg és nyissa fel a zárófedelet.2.Nyomja le az SOS gombot, amíg a gomb‐
ban lévő LED zölden világítani nem kezd.▷A LED zölden világít: Segélyhívás elindítva.
Ha a kijelzőn megjelenik a megszakításra
vonatkozó kérdés, akkor a segélyhívás
megszakítható.
Ha a körülmények engedik, várjon a gépjár‐
műben, amíg létre nem jön a telefonkap‐
csolat.▷A LED zölden villog, ha létrejött a kapcsolat
a segélyhívószámmal.
A BMW rendszerén keresztül történő se‐
gélyhívás esetén a rendszer továbbítja a
központnak a szükséges mentés meghatá‐Seite 228MobilitásSegítségnyújtás228
Online Edition for Part no. 01 40 2 963 979 - VI/15

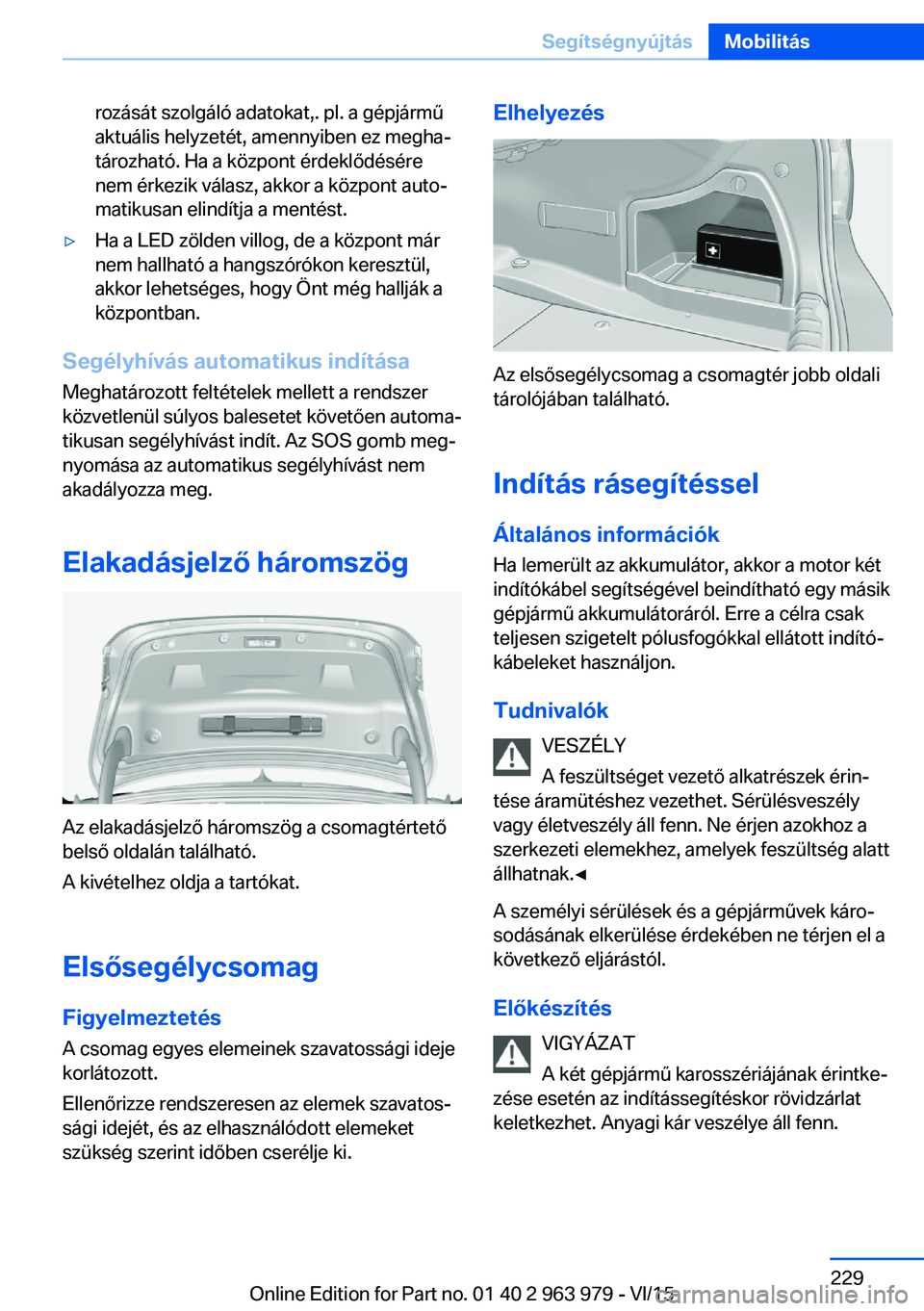

rozását szolgáló adatokat,. pl. a gépjármű
aktuális helyzetét, amennyiben ez megha‐
tározható. Ha a központ érdeklődésére
nem érkezik válasz, akkor a központ auto‐
matikusan elindítja a mentést.▷Ha a LED zölden villog, de a központ már
nem hallható a hangszórókon keresztül,
akkor lehetséges, hogy Önt még hallják a
központban.
Segélyhívás automatikus indítása
Meghatározott feltételek mellett a rendszer
közvetlenül súlyos balesetet követően automa‐
tikusan segélyhívást indít. Az SOS gomb meg‐
nyomása az automatikus segélyhívást nem
akadályozza meg.
Elakadásjelző háromszög
Az elakadásjelző háromszög a csomagtértető
belső oldalán található.
A kivételhez oldja a tartókat.
Elsősegélycsomag
Figyelmeztetés A csomag egyes elemeinek szavatossági ideje
korlátozott.
Ellenőrizze rendszeresen az elemek szavatos‐
sági idejét, és az elhasználódott elemeket
szükség szerint időben cserélje ki.
Elhelyezés
Az elsősegélycsomag a csomagtér jobb oldali
tárolójában található.
Indítás rásegítéssel
Általános információk
Ha lemerült az akkumulátor, akkor a motor két
indítókábel segítségével beindítható egy másik
gépjármű akkumulátoráról. Erre a célra csak
teljesen szigetelt pólusfogókkal ellátott indító‐
kábeleket használjon.
Tudnivalók VESZÉLY
A feszültséget vezető alkatrészek érin‐
tése áramütéshez vezethet. Sérülésveszély
vagy életveszély áll fenn. Ne érjen azokhoz a
szerkezeti elemekhez, amelyek feszültség alatt
állhatnak.◀
A személyi sérülések és a gépjárművek káro‐
sodásának elkerülése érdekében ne térjen el a
következő eljárástól.
Előkészítés VIGYÁZAT
A két gépjármű karosszériájának érintke‐
zése esetén az indítássegítéskor rövidzárlat
keletkezhet. Anyagi kár veszélye áll fenn.
Seite 229SegítségnyújtásMobilitás229
Online Edition for Part no. 01 40 2 963 979 - VI/15

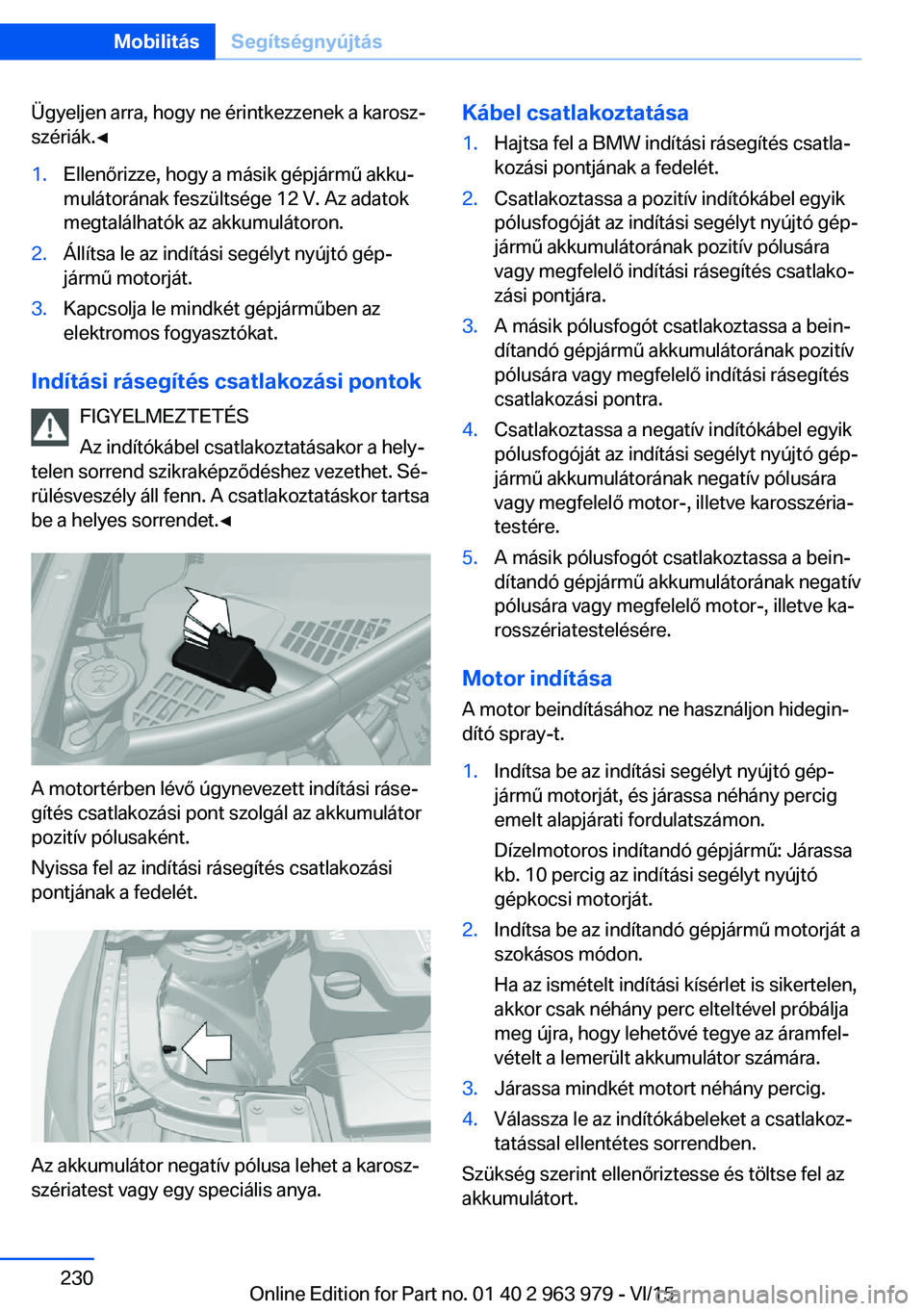

Ügyeljen arra, hogy ne érintkezzenek a karosz‐
szériák.◀1.Ellenőrizze, hogy a másik gépjármű akku‐
mulátorának feszültsége 12 V. Az adatok
megtalálhatók az akkumulátoron.2.Állítsa le az indítási segélyt nyújtó gép‐
jármű motorját.3.Kapcsolja le mindkét gépjárműben az
elektromos fogyasztókat.
Indítási rásegítés csatlakozási pontok
FIGYELMEZTETÉS
Az indítókábel csatlakoztatásakor a hely‐
telen sorrend szikraképződéshez vezethet. Sé‐
rülésveszély áll fenn. A csatlakoztatáskor tartsa
be a helyes sorrendet.◀
A motortérben lévő úgynevezett indítási ráse‐
gítés csatlakozási pont szolgál az akkumulátor
pozitív pólusaként.
Nyissa fel az indítási rásegítés csatlakozási
pontjának a fedelét.
Az akkumulátor negatív pólusa lehet a karosz‐
szériatest vagy egy speciális anya.
Kábel csatlakoztatása1.Hajtsa fel a BMW indítási rásegítés csatla‐
kozási pontjának a fedelét.2.Csatlakoztassa a pozitív indítókábel egyik
pólusfogóját az indítási segélyt nyújtó gép‐
jármű akkumulátorának pozitív pólusára
vagy megfelelő indítási rásegítés csatlako‐
zási pontjára.3.A másik pólusfogót csatlakoztassa a bein‐
dítandó gépjármű akkumulátorának pozitív
pólusára vagy megfelelő indítási rásegítés
csatlakozási pontra.4.Csatlakoztassa a negatív indítókábel egyik
pólusfogóját az indítási segélyt nyújtó gép‐
jármű akkumulátorának negatív pólusára
vagy megfelelő motor-, illetve karosszéria‐
testére.5.A másik pólusfogót csatlakoztassa a bein‐
dítandó gépjármű akkumulátorának negatív
pólusára vagy megfelelő motor-, illetve ka‐
rosszériatestelésére.
Motor indítása
A motor beindításához ne használjon hidegin‐
dító spray-t.
1.Indítsa be az indítási segélyt nyújtó gép‐
jármű motorját, és járassa néhány percig
emelt alapjárati fordulatszámon.
Dízelmotoros indítandó gépjármű: Járassa
kb. 10 percig az indítási segélyt nyújtó
gépkocsi motorját.2.Indítsa be az indítandó gépjármű motorját a
szokásos módon.
Ha az ismételt indítási kísérlet is sikertelen,
akkor csak néhány perc elteltével próbálja
meg újra, hogy lehetővé tegye az áramfel‐
vételt a lemerült akkumulátor számára.3.Járassa mindkét motort néhány percig.4.Válassza le az indítókábeleket a csatlakoz‐
tatással ellentétes sorrendben.
Szükség szerint ellenőriztesse és töltse fel az
akkumulátort.
Seite 230MobilitásSegítségnyújtás230
Online Edition for Part no. 01 40 2 963 979 - VI/15
