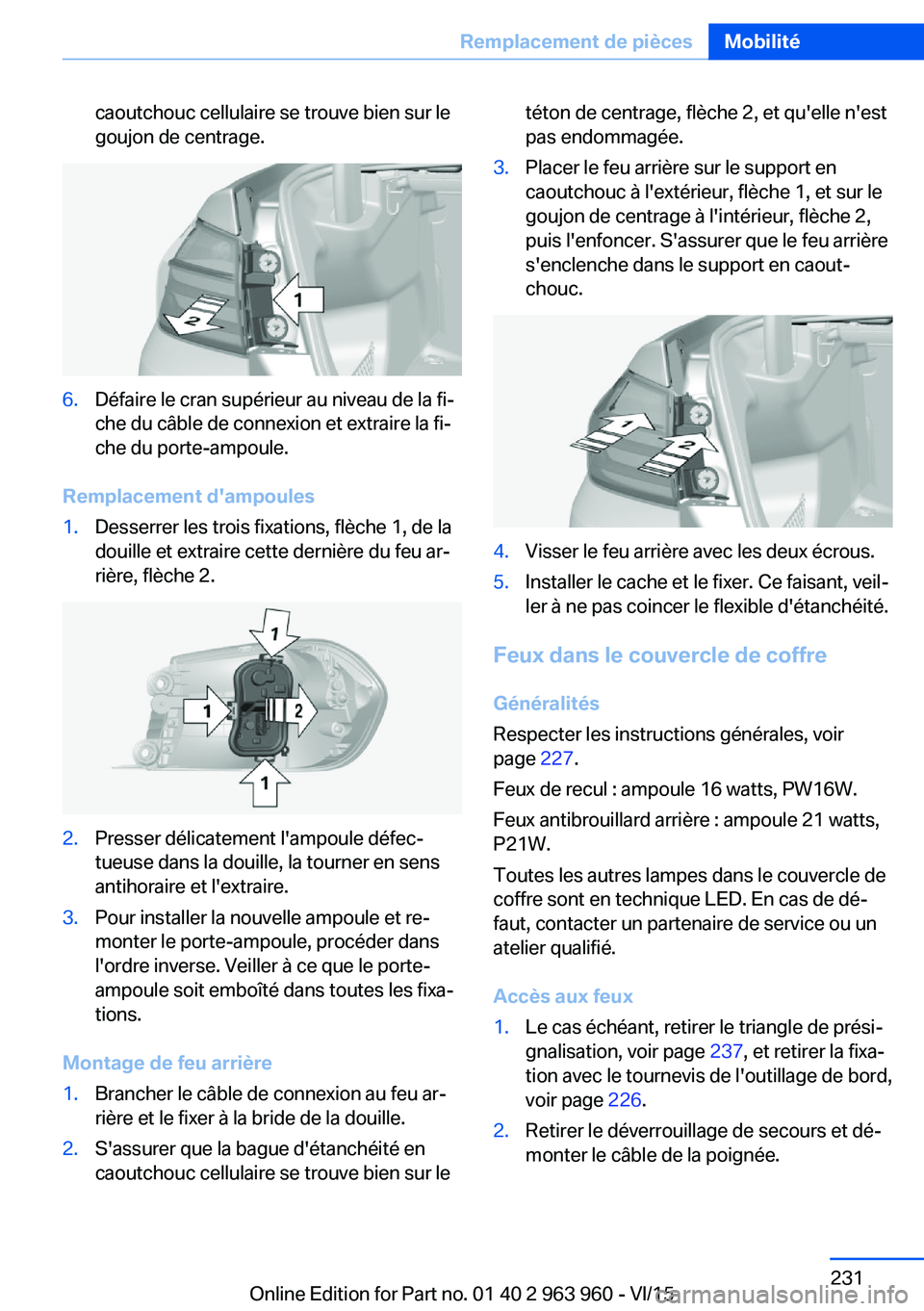

caoutchouc cellulaire se trouve bien sur le
goujon de centrage.6.Défaire le cran supérieur au niveau de la fi‐
che du câble de connexion et extraire la fi‐
che du porte-ampoule.
Remplacement d'ampoules
1.Desserrer les trois fixations, flèche 1, de la
douille et extraire cette dernière du feu ar‐
rière, flèche 2.2.Presser délicatement l'ampoule défec‐
tueuse dans la douille, la tourner en sens
antihoraire et l'extraire.3.Pour installer la nouvelle ampoule et re‐
monter le porte-ampoule, procéder dans
l'ordre inverse. Veiller à ce que le porte-
ampoule soit emboîté dans toutes les fixa‐
tions.
Montage de feu arrière
1.Brancher le câble de connexion au feu ar‐
rière et le fixer à la bride de la douille.2.S'assurer que la bague d'étanchéité en
caoutchouc cellulaire se trouve bien sur letéton de centrage, flèche 2, et qu'elle n'est
pas endommagée.3.Placer le feu arrière sur le support en
caoutchouc à l'extérieur, flèche 1, et sur le
goujon de centrage à l'intérieur, flèche 2,
puis l'enfoncer. S'assurer que le feu arrière
s'enclenche dans le support en caout‐
chouc.4.Visser le feu arrière avec les deux écrous.5.Installer le cache et le fixer. Ce faisant, veil‐
ler à ne pas coincer le flexible d'étanchéité.
Feux dans le couvercle de coffre
Généralités
Respecter les instructions générales, voir
page 227.
Feux de recul : ampoule 16 watts, PW16W.
Feux antibrouillard arrière : ampoule 21 watts,
P21W.
Toutes les autres lampes dans le couvercle de
coffre sont en technique LED. En cas de dé‐
faut, contacter un partenaire de service ou un
atelier qualifié.
Accès aux feux
1.Le cas échéant, retirer le triangle de prési‐
gnalisation, voir page 237, et retirer la fixa‐
tion avec le tournevis de l'outillage de bord,
voir page 226.2.Retirer le déverrouillage de secours et dé‐
monter le câble de la poignée.Seite 231Remplacement de piècesMobilité231
Online Edition for Part no. 01 40 2 963 960 - VI/15

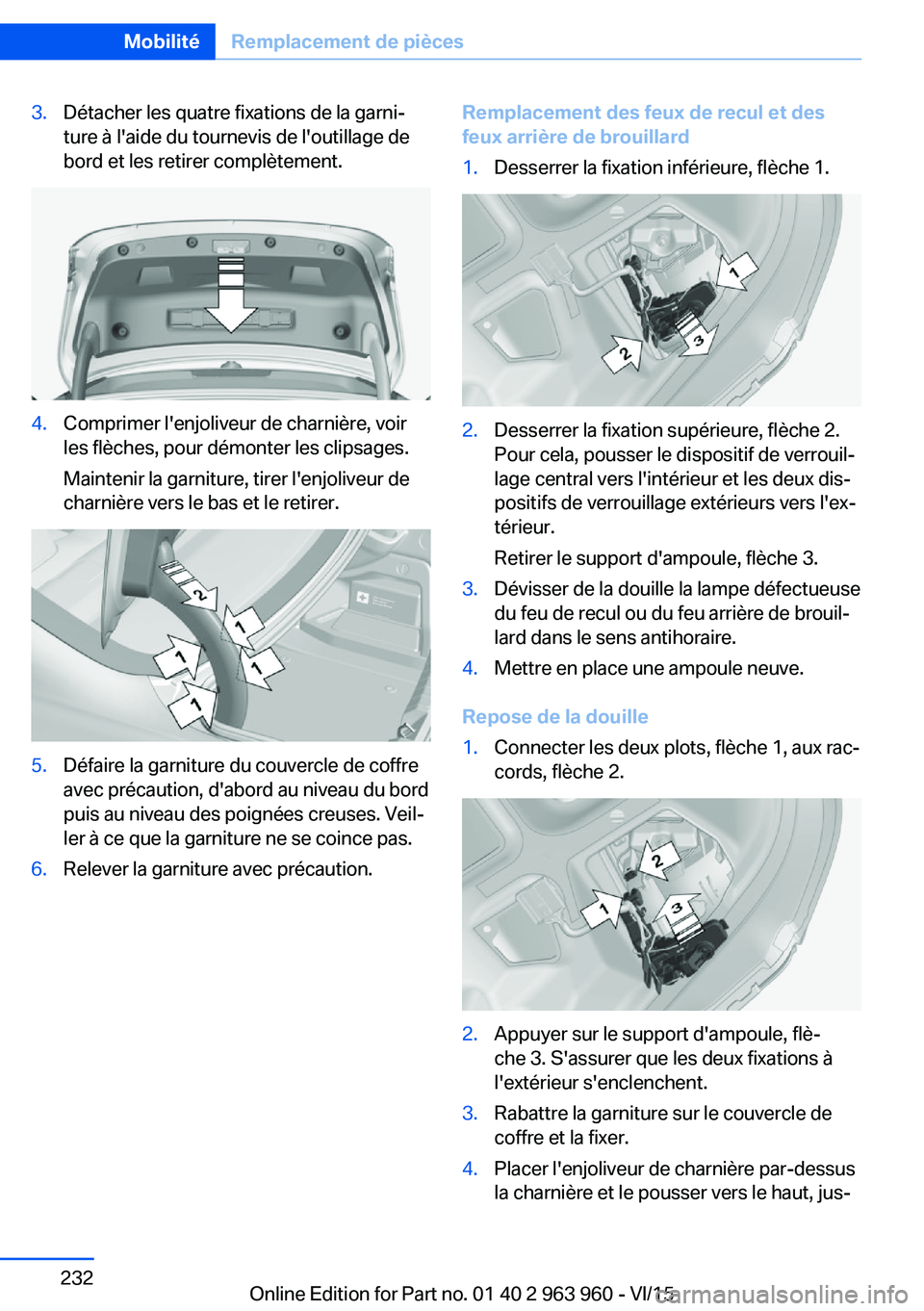

3.Détacher les quatre fixations de la garni‐
ture à l'aide du tournevis de l'outillage de
bord et les retirer complètement.4.Comprimer l'enjoliveur de charnière, voir
les flèches, pour démonter les clipsages.
Maintenir la garniture, tirer l'enjoliveur de
charnière vers le bas et le retirer.5.Défaire la garniture du couvercle de coffre
avec précaution, d'abord au niveau du bord
puis au niveau des poignées creuses. Veil‐
ler à ce que la garniture ne se coince pas.6.Relever la garniture avec précaution.Remplacement des feux de recul et des
feux arrière de brouillard1.Desserrer la fixation inférieure, flèche 1.2.Desserrer la fixation supérieure, flèche 2.
Pour cela, pousser le dispositif de verrouil‐
lage central vers l'intérieur et les deux dis‐
positifs de verrouillage extérieurs vers l'ex‐
térieur.
Retirer le support d'ampoule, flèche 3.3.Dévisser de la douille la lampe défectueuse
du feu de recul ou du feu arrière de brouil‐
lard dans le sens antihoraire.4.Mettre en place une ampoule neuve.
Repose de la douille
1.Connecter les deux plots, flèche 1, aux rac‐
cords, flèche 2.2.Appuyer sur le support d'ampoule, flè‐
che 3. S'assurer que les deux fixations à
l'extérieur s'enclenchent.3.Rabattre la garniture sur le couvercle de
coffre et la fixer.4.Placer l'enjoliveur de charnière par-dessus
la charnière et le pousser vers le haut, jus‐Seite 232MobilitéRemplacement de pièces232
Online Edition for Part no. 01 40 2 963 960 - VI/15

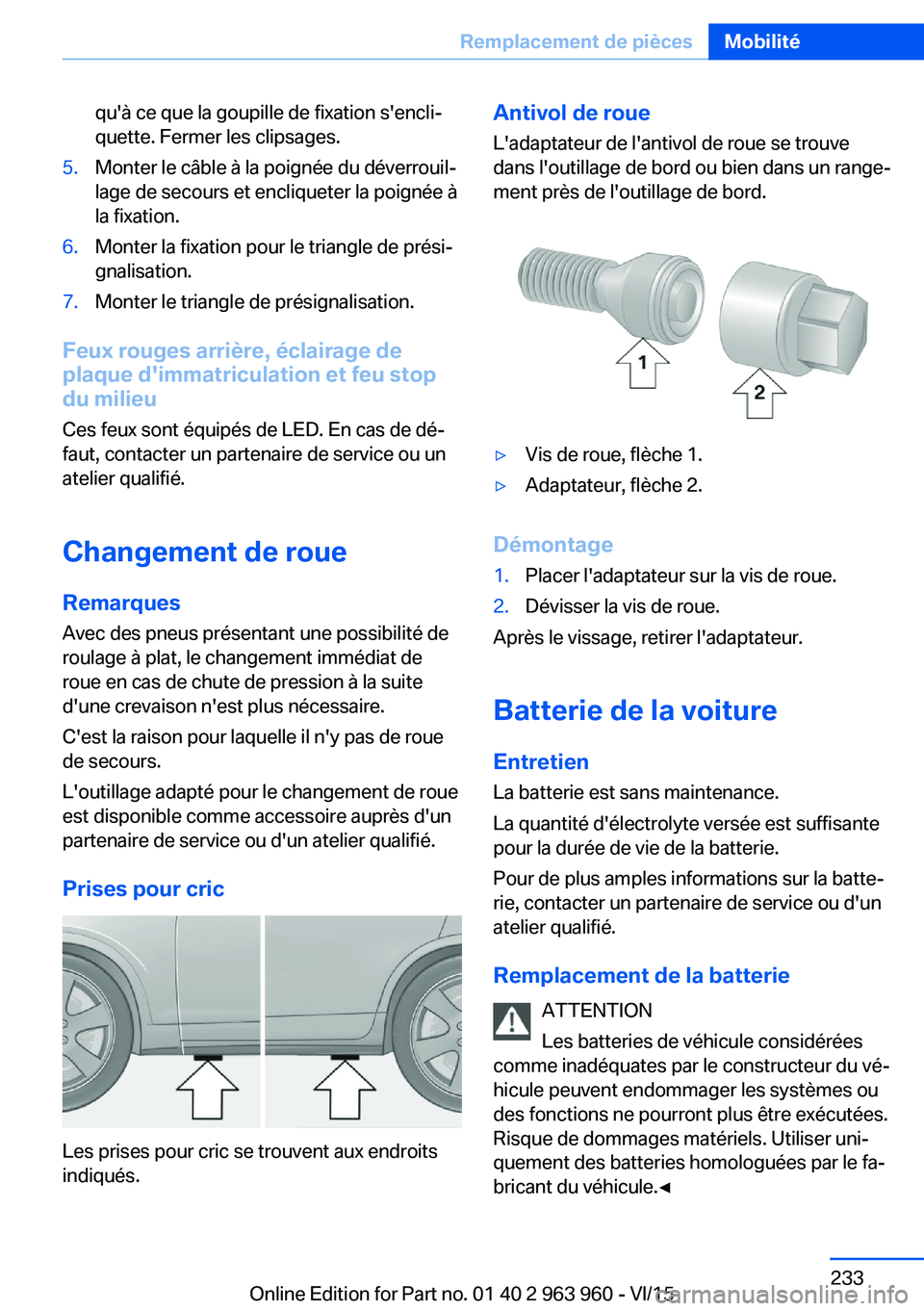

qu'à ce que la goupille de fixation s'encli‐
quette. Fermer les clipsages.5.Monter le câble à la poignée du déverrouil‐
lage de secours et encliqueter la poignée à
la fixation.6.Monter la fixation pour le triangle de prési‐
gnalisation.7.Monter le triangle de présignalisation.
Feux rouges arrière, éclairage de
plaque d'immatriculation et feu stop
du milieu
Ces feux sont équipés de LED. En cas de dé‐
faut, contacter un partenaire de service ou un
atelier qualifié.
Changement de roue
Remarques Avec des pneus présentant une possibilité de
roulage à plat, le changement immédiat de
roue en cas de chute de pression à la suite
d'une crevaison n'est plus nécessaire.
C'est la raison pour laquelle il n'y pas de roue
de secours.
L'outillage adapté pour le changement de roue est disponible comme accessoire auprès d'un
partenaire de service ou d'un atelier qualifié.
Prises pour cric
Les prises pour cric se trouvent aux endroits
indiqués.
Antivol de roue
L'adaptateur de l'antivol de roue se trouve
dans l'outillage de bord ou bien dans un range‐
ment près de l'outillage de bord.▷Vis de roue, flèche 1.▷Adaptateur, flèche 2.
Démontage
1.Placer l'adaptateur sur la vis de roue.2.Dévisser la vis de roue.
Après le vissage, retirer l'adaptateur.
Batterie de la voiture EntretienLa batterie est sans maintenance.
La quantité d'électrolyte versée est suffisante
pour la durée de vie de la batterie.
Pour de plus amples informations sur la batte‐ rie, contacter un partenaire de service ou d'un
atelier qualifié.
Remplacement de la batterie ATTENTION
Les batteries de véhicule considérées
comme inadéquates par le constructeur du vé‐
hicule peuvent endommager les systèmes ou
des fonctions ne pourront plus être exécutées.
Risque de dommages matériels. Utiliser uni‐
quement des batteries homologuées par le fa‐
bricant du véhicule.◀
Seite 233Remplacement de piècesMobilité233
Online Edition for Part no. 01 40 2 963 960 - VI/15

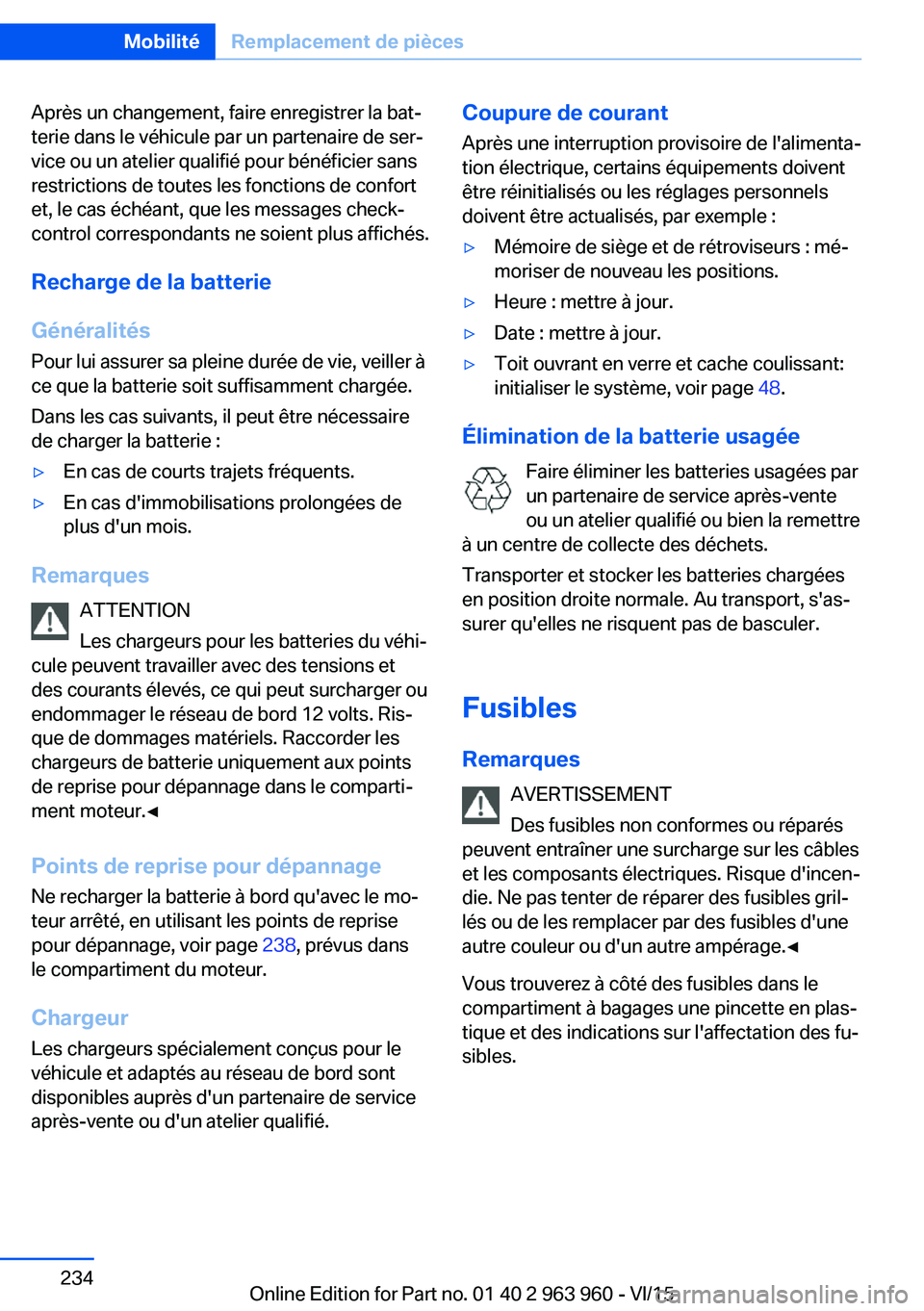

Après un changement, faire enregistrer la bat‐
terie dans le véhicule par un partenaire de ser‐
vice ou un atelier qualifié pour bénéficier sans
restrictions de toutes les fonctions de confort
et, le cas échéant, que les messages check-
control correspondants ne soient plus affichés.
Recharge de la batterie
Généralités Pour lui assurer sa pleine durée de vie, veiller à
ce que la batterie soit suffisamment chargée.
Dans les cas suivants, il peut être nécessaire
de charger la batterie :▷En cas de courts trajets fréquents.▷En cas d'immobilisations prolongées de
plus d'un mois.
Remarques
ATTENTION
Les chargeurs pour les batteries du véhi‐
cule peuvent travailler avec des tensions et
des courants élevés, ce qui peut surcharger ou
endommager le réseau de bord 12 volts. Ris‐
que de dommages matériels. Raccorder les
chargeurs de batterie uniquement aux points
de reprise pour dépannage dans le comparti‐
ment moteur.◀
Points de reprise pour dépannage
Ne recharger la batterie à bord qu'avec le mo‐
teur arrêté, en utilisant les points de reprise
pour dépannage, voir page 238, prévus dans
le compartiment du moteur.
Chargeur
Les chargeurs spécialement conçus pour le
véhicule et adaptés au réseau de bord sont
disponibles auprès d'un partenaire de service
après-vente ou d'un atelier qualifié.
Coupure de courant
Après une interruption provisoire de l'alimenta‐
tion électrique, certains équipements doivent
être réinitialisés ou les réglages personnels
doivent être actualisés, par exemple :▷Mémoire de siège et de rétroviseurs : mé‐
moriser de nouveau les positions.▷Heure : mettre à jour.▷Date : mettre à jour.▷Toit ouvrant en verre et cache coulissant:
initialiser le système, voir page 48.
Élimination de la batterie usagée
Faire éliminer les batteries usagées par
un partenaire de service après-vente
ou un atelier qualifié ou bien la remettre
à un centre de collecte des déchets.
Transporter et stocker les batteries chargées
en position droite normale. Au transport, s'as‐
surer qu'elles ne risquent pas de basculer.
Fusibles Remarques AVERTISSEMENT
Des fusibles non conformes ou réparés
peuvent entraîner une surcharge sur les câbles
et les composants électriques. Risque d'incen‐
die. Ne pas tenter de réparer des fusibles gril‐
lés ou de les remplacer par des fusibles d'une
autre couleur ou d'un autre ampérage.◀
Vous trouverez à côté des fusibles dans le
compartiment à bagages une pincette en plas‐
tique et des indications sur l'affectation des fu‐
sibles.
Seite 234MobilitéRemplacement de pièces234
Online Edition for Part no. 01 40 2 963 960 - VI/15

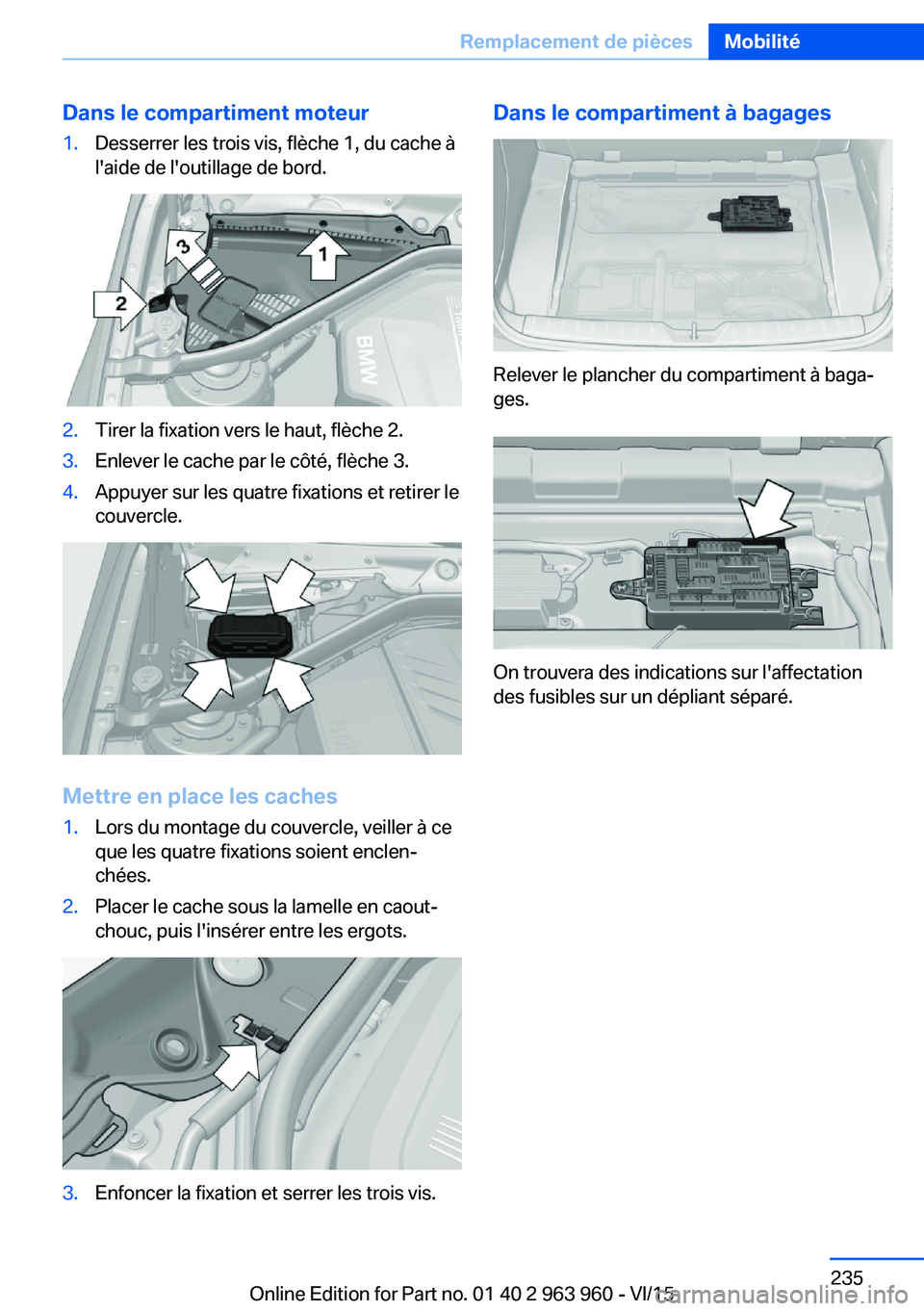

Dans le compartiment moteur1.Desserrer les trois vis, flèche 1, du cache à
l'aide de l'outillage de bord.2.Tirer la fixation vers le haut, flèche 2.3.Enlever le cache par le côté, flèche 3.4.Appuyer sur les quatre fixations et retirer le
couvercle.
Mettre en place les caches
1.Lors du montage du couvercle, veiller à ce
que les quatre fixations soient enclen‐
chées.2.Placer le cache sous la lamelle en caout‐
chouc, puis l'insérer entre les ergots.3.Enfoncer la fixation et serrer les trois vis.Dans le compartiment à bagages
Relever le plancher du compartiment à baga‐
ges.
On trouvera des indications sur l'affectation
des fusibles sur un dépliant séparé.
Seite 235Remplacement de piècesMobilité235
Online Edition for Part no. 01 40 2 963 960 - VI/15

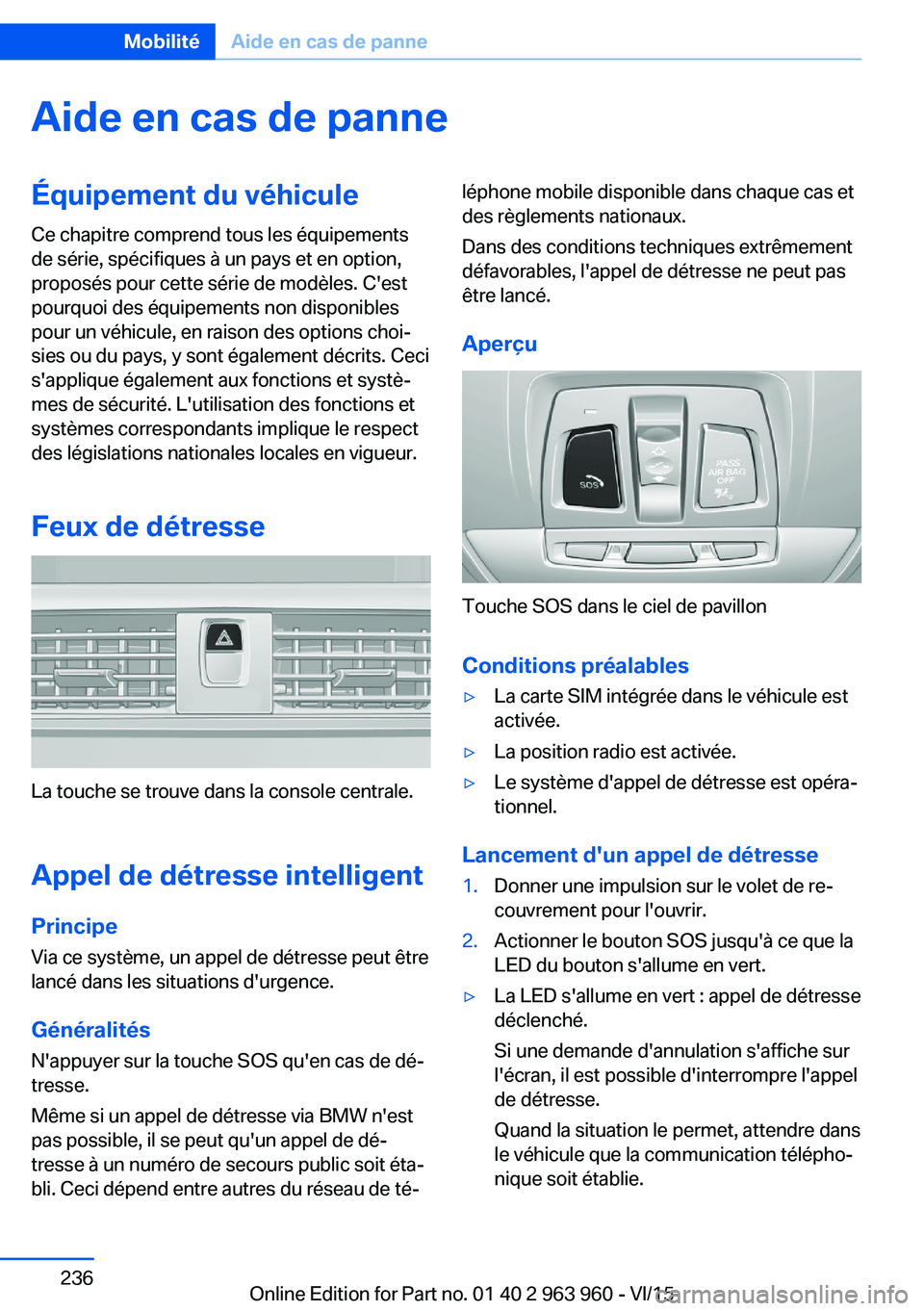

Aide en cas de panneÉquipement du véhiculeCe chapitre comprend tous les équipements
de série, spécifiques à un pays et en option,
proposés pour cette série de modèles. C'est
pourquoi des équipements non disponibles
pour un véhicule, en raison des options choi‐
sies ou du pays, y sont également décrits. Ceci
s'applique également aux fonctions et systè‐
mes de sécurité. L'utilisation des fonctions et
systèmes correspondants implique le respect
des législations nationales locales en vigueur.
Feux de détresse
La touche se trouve dans la console centrale.
Appel de détresse intelligent Principe Via ce système, un appel de détresse peut être
lancé dans les situations d'urgence.
Généralités
N'appuyer sur la touche SOS qu'en cas de dé‐
tresse.
Même si un appel de détresse via BMW n'est
pas possible, il se peut qu'un appel de dé‐
tresse à un numéro de secours public soit éta‐
bli. Ceci dépend entre autres du réseau de té‐
léphone mobile disponible dans chaque cas et
des règlements nationaux.
Dans des conditions techniques extrêmement
défavorables, l'appel de détresse ne peut pas
être lancé.
Aperçu
Touche SOS dans le ciel de pavillon
Conditions préalables
▷La carte SIM intégrée dans le véhicule est
activée.▷La position radio est activée.▷Le système d'appel de détresse est opéra‐
tionnel.
Lancement d'un appel de détresse
1.Donner une impulsion sur le volet de re‐
couvrement pour l'ouvrir.2.Actionner le bouton SOS jusqu'à ce que la
LED du bouton s'allume en vert.▷La LED s'allume en vert : appel de détresse
déclenché.
Si une demande d'annulation s'affiche sur
l'écran, il est possible d'interrompre l'appel
de détresse.
Quand la situation le permet, attendre dans
le véhicule que la communication télépho‐
nique soit établie.Seite 236MobilitéAide en cas de panne236
Online Edition for Part no. 01 40 2 963 960 - VI/15

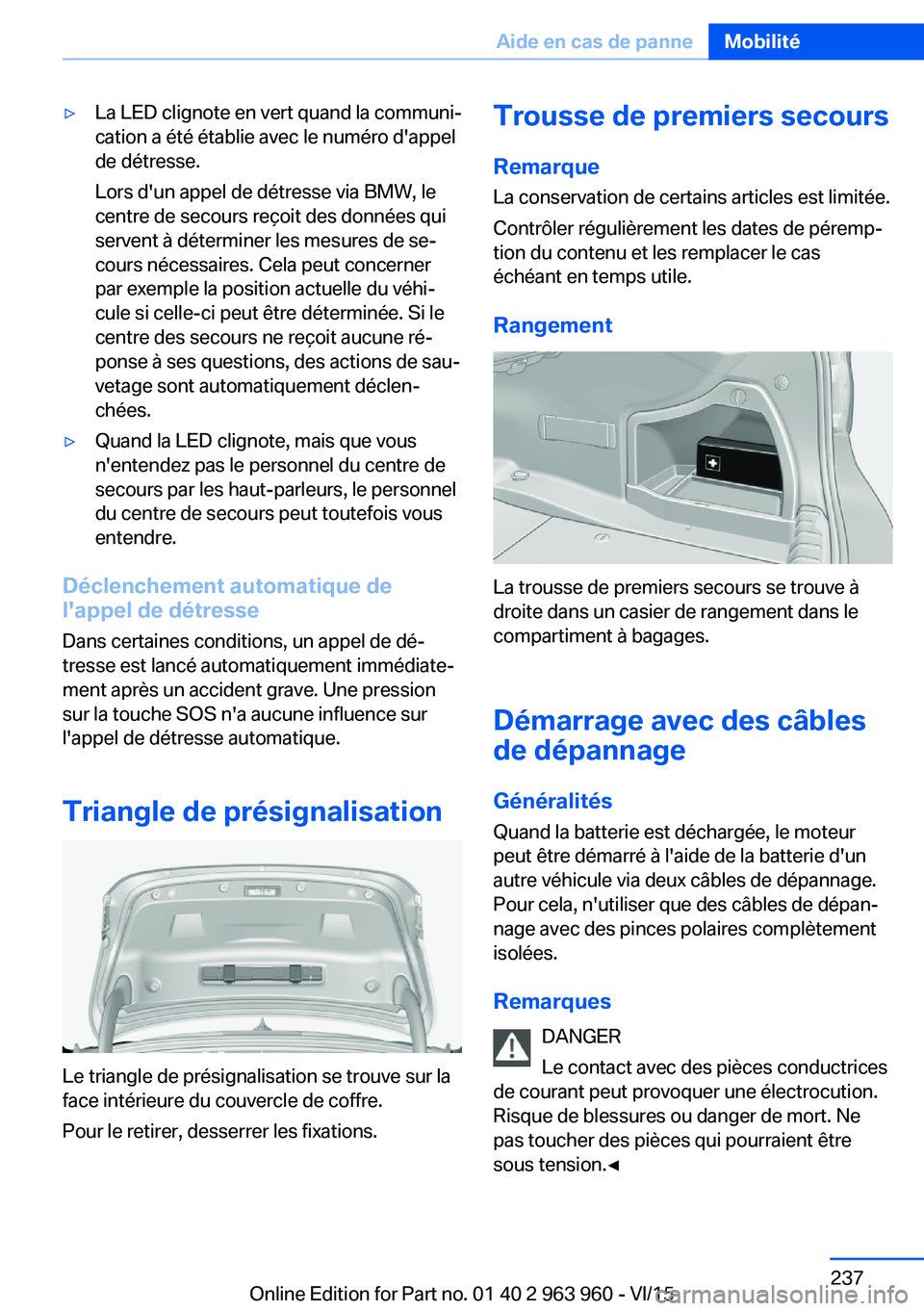

▷La LED clignote en vert quand la communi‐
cation a été établie avec le numéro d'appel
de détresse.
Lors d'un appel de détresse via BMW, le
centre de secours reçoit des données qui
servent à déterminer les mesures de se‐
cours nécessaires. Cela peut concerner
par exemple la position actuelle du véhi‐
cule si celle-ci peut être déterminée. Si le
centre des secours ne reçoit aucune ré‐
ponse à ses questions, des actions de sau‐
vetage sont automatiquement déclen‐
chées.▷Quand la LED clignote, mais que vous
n'entendez pas le personnel du centre de
secours par les haut-parleurs, le personnel
du centre de secours peut toutefois vous
entendre.
Déclenchement automatique de
l'appel de détresse
Dans certaines conditions, un appel de dé‐
tresse est lancé automatiquement immédiate‐
ment après un accident grave. Une pression
sur la touche SOS n'a aucune influence sur
l'appel de détresse automatique.
Triangle de présignalisation
Le triangle de présignalisation se trouve sur la
face intérieure du couvercle de coffre.
Pour le retirer, desserrer les fixations.
Trousse de premiers secours
Remarque La conservation de certains articles est limitée.
Contrôler régulièrement les dates de péremp‐
tion du contenu et les remplacer le cas
échéant en temps utile.
Rangement
La trousse de premiers secours se trouve à
droite dans un casier de rangement dans le
compartiment à bagages.
Démarrage avec des câbles
de dépannage
Généralités Quand la batterie est déchargée, le moteur
peut être démarré à l'aide de la batterie d'un
autre véhicule via deux câbles de dépannage.
Pour cela, n'utiliser que des câbles de dépan‐ nage avec des pinces polaires complètement
isolées.
Remarques DANGER
Le contact avec des pièces conductrices
de courant peut provoquer une électrocution.
Risque de blessures ou danger de mort. Ne
pas toucher des pièces qui pourraient être
sous tension.◀
Seite 237Aide en cas de panneMobilité237
Online Edition for Part no. 01 40 2 963 960 - VI/15

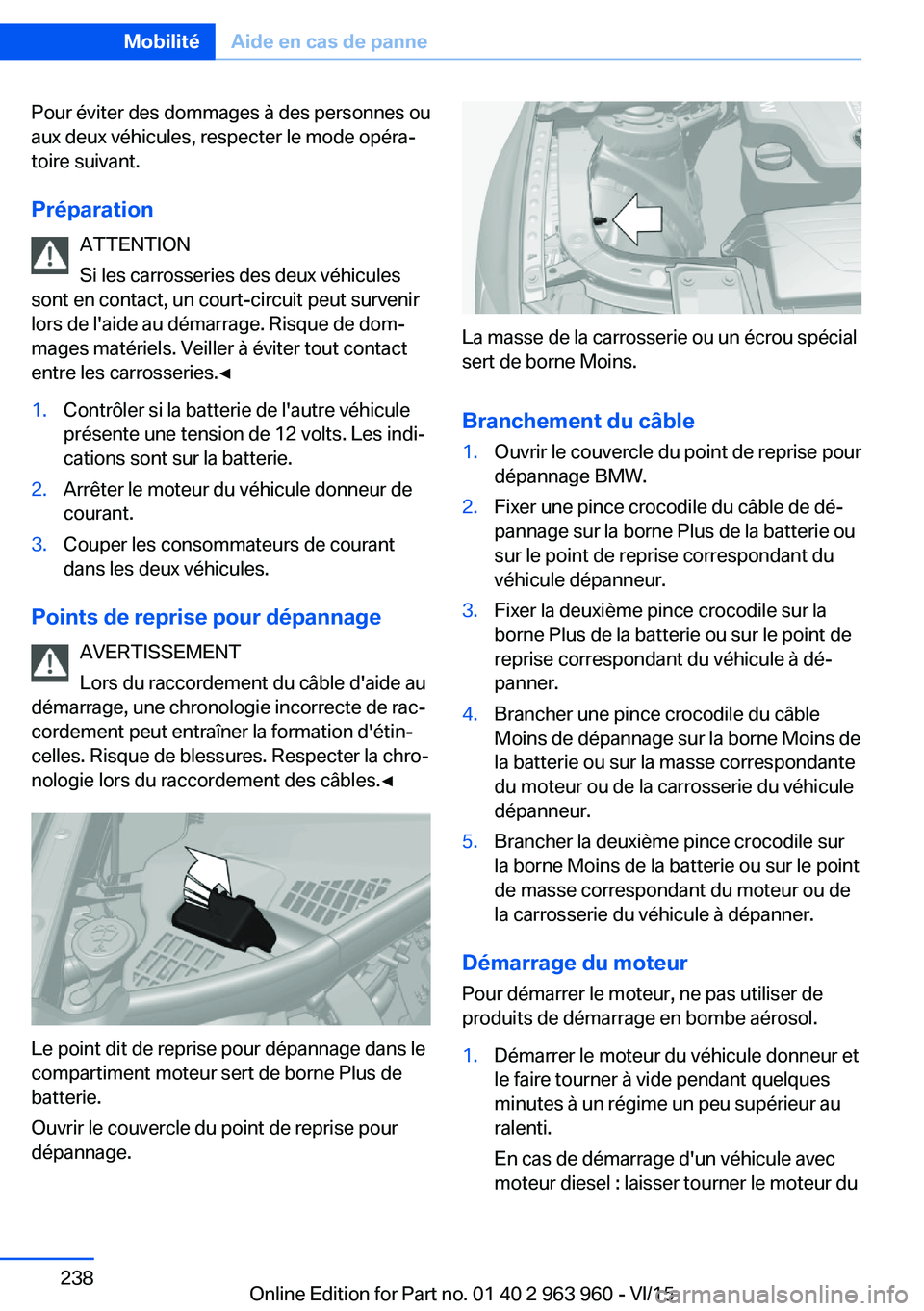

Pour éviter des dommages à des personnes ou
aux deux véhicules, respecter le mode opéra‐
toire suivant.
Préparation ATTENTION
Si les carrosseries des deux véhicules
sont en contact, un court-circuit peut survenir
lors de l'aide au démarrage. Risque de dom‐
mages matériels. Veiller à éviter tout contact entre les carrosseries.◀1.Contrôler si la batterie de l'autre véhicule
présente une tension de 12 volts. Les indi‐
cations sont sur la batterie.2.Arrêter le moteur du véhicule donneur de
courant.3.Couper les consommateurs de courant
dans les deux véhicules.
Points de reprise pour dépannage
AVERTISSEMENT
Lors du raccordement du câble d'aide au
démarrage, une chronologie incorrecte de rac‐
cordement peut entraîner la formation d'étin‐
celles. Risque de blessures. Respecter la chro‐
nologie lors du raccordement des câbles.◀
Le point dit de reprise pour dépannage dans le
compartiment moteur sert de borne Plus de
batterie.
Ouvrir le couvercle du point de reprise pour
dépannage.
La masse de la carrosserie ou un écrou spécial
sert de borne Moins.
Branchement du câble
1.Ouvrir le couvercle du point de reprise pour
dépannage BMW.2.Fixer une pince crocodile du câble de dé‐
pannage sur la borne Plus de la batterie ou
sur le point de reprise correspondant du
véhicule dépanneur.3.Fixer la deuxième pince crocodile sur la
borne Plus de la batterie ou sur le point de
reprise correspondant du véhicule à dé‐
panner.4.Brancher une pince crocodile du câble
Moins de dépannage sur la borne Moins de
la batterie ou sur la masse correspondante
du moteur ou de la carrosserie du véhicule
dépanneur.5.Brancher la deuxième pince crocodile sur
la borne Moins de la batterie ou sur le point
de masse correspondant du moteur ou de
la carrosserie du véhicule à dépanner.
Démarrage du moteur
Pour démarrer le moteur, ne pas utiliser de
produits de démarrage en bombe aérosol.
1.Démarrer le moteur du véhicule donneur et
le faire tourner à vide pendant quelques
minutes à un régime un peu supérieur au
ralenti.
En cas de démarrage d'un véhicule avec
moteur diesel : laisser tourner le moteur duSeite 238MobilitéAide en cas de panne238
Online Edition for Part no. 01 40 2 963 960 - VI/15

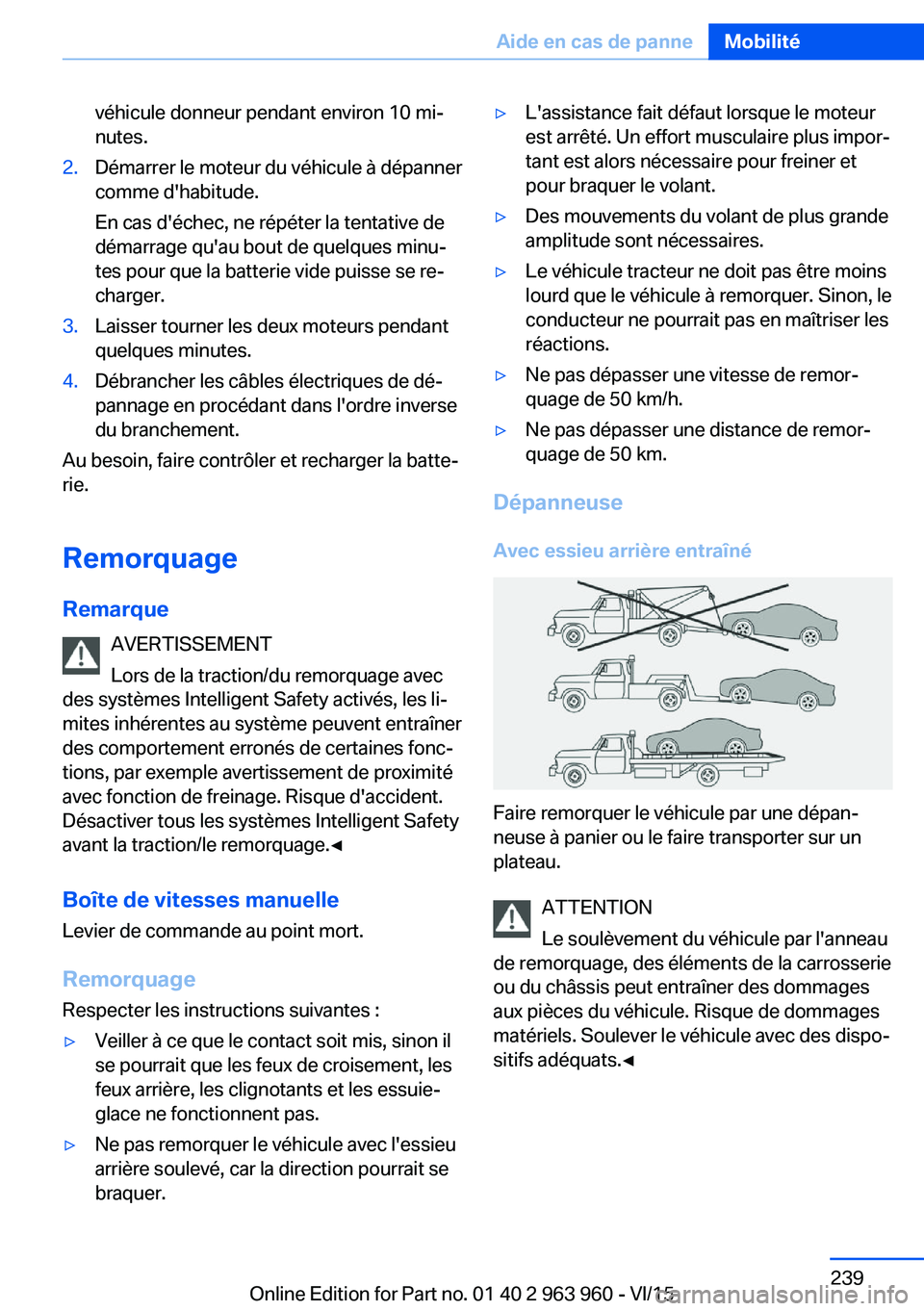

véhicule donneur pendant environ 10 mi‐
nutes.2.Démarrer le moteur du véhicule à dépanner
comme d'habitude.
En cas d'échec, ne répéter la tentative de
démarrage qu'au bout de quelques minu‐
tes pour que la batterie vide puisse se re‐
charger.3.Laisser tourner les deux moteurs pendant
quelques minutes.4.Débrancher les câbles électriques de dé‐
pannage en procédant dans l'ordre inverse
du branchement.
Au besoin, faire contrôler et recharger la batte‐
rie.
Remorquage
Remarque AVERTISSEMENT
Lors de la traction/du remorquage avec
des systèmes Intelligent Safety activés, les li‐
mites inhérentes au système peuvent entraîner
des comportement erronés de certaines fonc‐
tions, par exemple avertissement de proximité
avec fonction de freinage. Risque d'accident.
Désactiver tous les systèmes Intelligent Safety
avant la traction/le remorquage.◀
Boîte de vitesses manuelle Levier de commande au point mort.
Remorquage
Respecter les instructions suivantes :
▷Veiller à ce que le contact soit mis, sinon il
se pourrait que les feux de croisement, les
feux arrière, les clignotants et les essuie-
glace ne fonctionnent pas.▷Ne pas remorquer le véhicule avec l'essieu
arrière soulevé, car la direction pourrait se
braquer.▷L'assistance fait défaut lorsque le moteur
est arrêté. Un effort musculaire plus impor‐
tant est alors nécessaire pour freiner et
pour braquer le volant.▷Des mouvements du volant de plus grande
amplitude sont nécessaires.▷Le véhicule tracteur ne doit pas être moins
lourd que le véhicule à remorquer. Sinon, le
conducteur ne pourrait pas en maîtriser les
réactions.▷Ne pas dépasser une vitesse de remor‐
quage de 50 km/h.▷Ne pas dépasser une distance de remor‐
quage de 50 km.
Dépanneuse
Avec essieu arrière entraîné
Faire remorquer le véhicule par une dépan‐
neuse à panier ou le faire transporter sur un
plateau.
ATTENTION
Le soulèvement du véhicule par l'anneau
de remorquage, des éléments de la carrosserie
ou du châssis peut entraîner des dommages
aux pièces du véhicule. Risque de dommages
matériels. Soulever le véhicule avec des dispo‐
sitifs adéquats.◀
Seite 239Aide en cas de panneMobilité239
Online Edition for Part no. 01 40 2 963 960 - VI/15

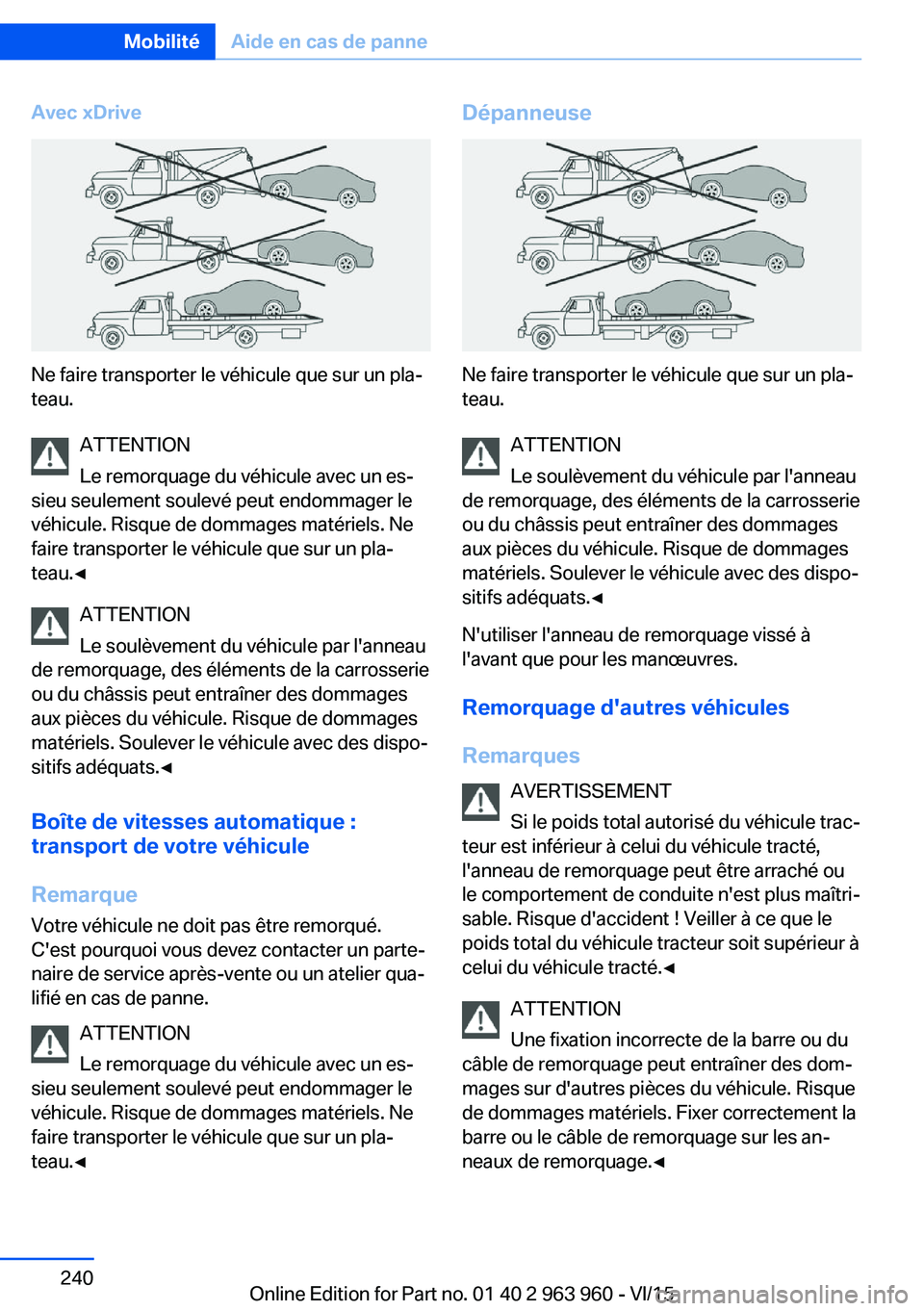

Avec xDrive
Ne faire transporter le véhicule que sur un pla‐
teau.
ATTENTION
Le remorquage du véhicule avec un es‐
sieu seulement soulevé peut endommager le
véhicule. Risque de dommages matériels. Ne
faire transporter le véhicule que sur un pla‐
teau.◀
ATTENTION
Le soulèvement du véhicule par l'anneau
de remorquage, des éléments de la carrosserie
ou du châssis peut entraîner des dommages
aux pièces du véhicule. Risque de dommages
matériels. Soulever le véhicule avec des dispo‐
sitifs adéquats.◀
Boîte de vitesses automatique :
transport de votre véhicule
Remarque
Votre véhicule ne doit pas être remorqué.
C'est pourquoi vous devez contacter un parte‐
naire de service après-vente ou un atelier qua‐
lifié en cas de panne.
ATTENTION
Le remorquage du véhicule avec un es‐
sieu seulement soulevé peut endommager le
véhicule. Risque de dommages matériels. Ne
faire transporter le véhicule que sur un pla‐
teau.◀
Dépanneuse
Ne faire transporter le véhicule que sur un pla‐
teau.
ATTENTION
Le soulèvement du véhicule par l'anneau
de remorquage, des éléments de la carrosserie
ou du châssis peut entraîner des dommages
aux pièces du véhicule. Risque de dommages
matériels. Soulever le véhicule avec des dispo‐
sitifs adéquats.◀
N'utiliser l'anneau de remorquage vissé à
l'avant que pour les manœuvres.
Remorquage d'autres véhicules
Remarques AVERTISSEMENT
Si le poids total autorisé du véhicule trac‐
teur est inférieur à celui du véhicule tracté,
l'anneau de remorquage peut être arraché ou
le comportement de conduite n'est plus maîtri‐
sable. Risque d'accident ! Veiller à ce que le
poids total du véhicule tracteur soit supérieur à
celui du véhicule tracté.◀
ATTENTION
Une fixation incorrecte de la barre ou du
câble de remorquage peut entraîner des dom‐
mages sur d'autres pièces du véhicule. Risque
de dommages matériels. Fixer correctement la
barre ou le câble de remorquage sur les an‐
neaux de remorquage.◀
Seite 240MobilitéAide en cas de panne240
Online Edition for Part no. 01 40 2 963 960 - VI/15
