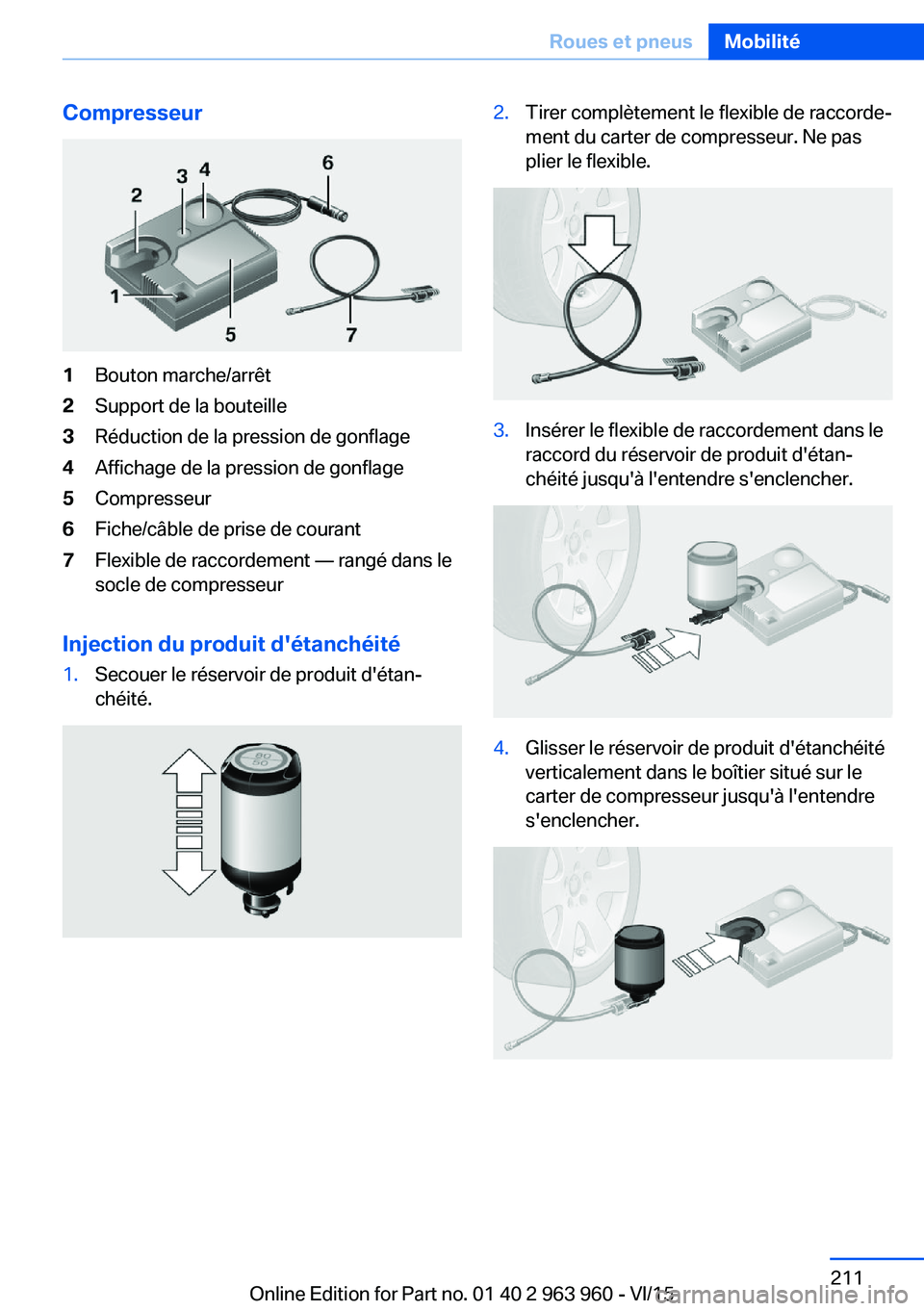

Compresseur1Bouton marche/arrêt2Support de la bouteille3Réduction de la pression de gonflage4Affichage de la pression de gonflage5Compresseur6Fiche/câble de prise de courant7Flexible de raccordement — rangé dans le
socle de compresseur
Injection du produit d'étanchéité
1.Secouer le réservoir de produit d'étan‐
chéité.2.Tirer complètement le flexible de raccorde‐
ment du carter de compresseur. Ne pas
plier le flexible.3.Insérer le flexible de raccordement dans le
raccord du réservoir de produit d'étan‐
chéité jusqu'à l'entendre s'enclencher.4.Glisser le réservoir de produit d'étanchéité
verticalement dans le boîtier situé sur le
carter de compresseur jusqu'à l'entendre
s'enclencher.Seite 211Roues et pneusMobilité211
Online Edition for Part no. 01 40 2 963 960 - VI/15

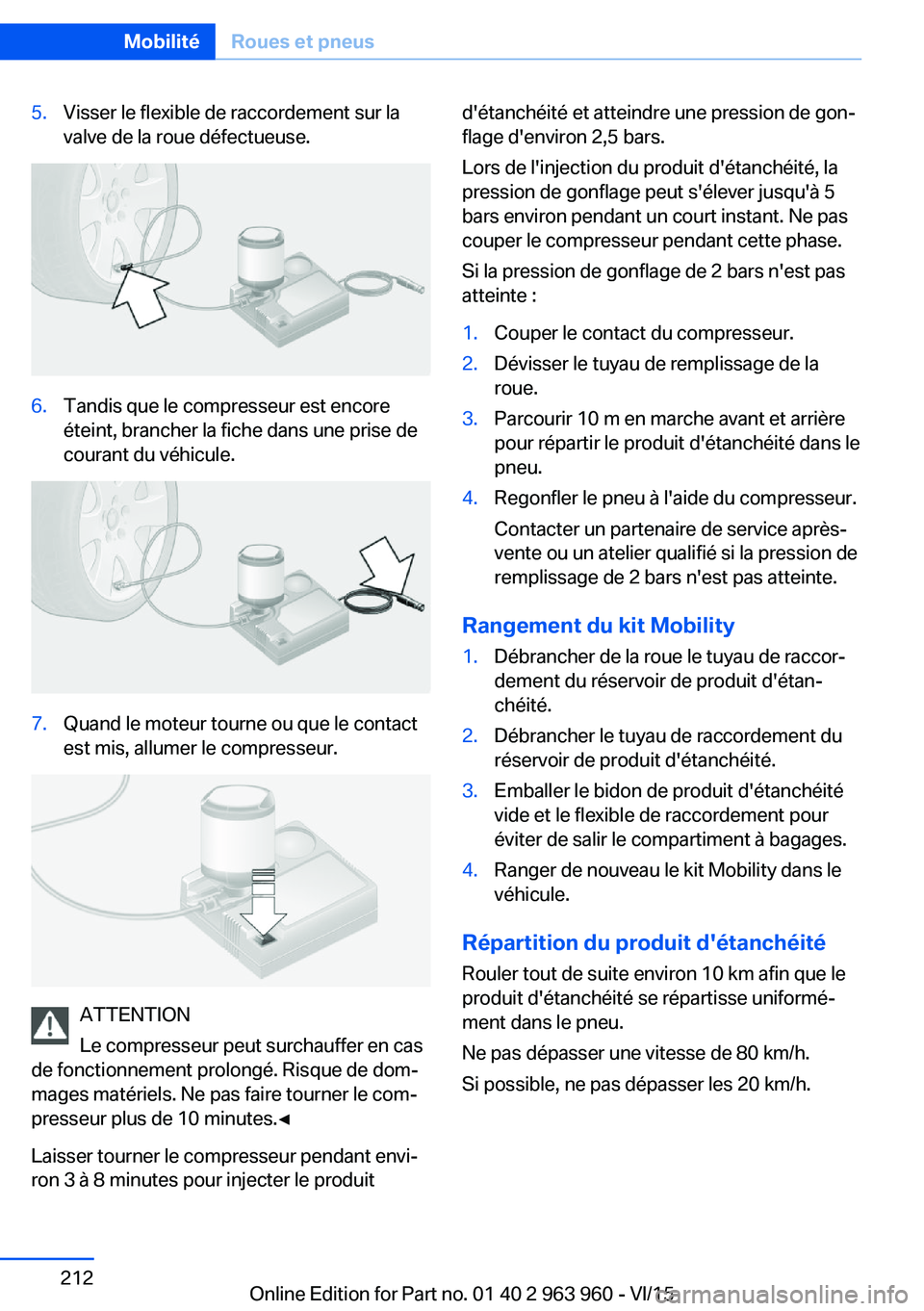

5.Visser le flexible de raccordement sur la
valve de la roue défectueuse.6.Tandis que le compresseur est encore
éteint, brancher la fiche dans une prise de
courant du véhicule.7.Quand le moteur tourne ou que le contact
est mis, allumer le compresseur.
ATTENTION
Le compresseur peut surchauffer en cas
de fonctionnement prolongé. Risque de dom‐
mages matériels. Ne pas faire tourner le com‐
presseur plus de 10 minutes.◀
Laisser tourner le compresseur pendant envi‐
ron 3 à 8 minutes pour injecter le produit
d'étanchéité et atteindre une pression de gon‐
flage d'environ 2,5 bars.
Lors de l'injection du produit d'étanchéité, la
pression de gonflage peut s'élever jusqu'à 5
bars environ pendant un court instant. Ne pas
couper le compresseur pendant cette phase.
Si la pression de gonflage de 2 bars n'est pas
atteinte :1.Couper le contact du compresseur.2.Dévisser le tuyau de remplissage de la
roue.3.Parcourir 10 m en marche avant et arrière
pour répartir le produit d'étanchéité dans le
pneu.4.Regonfler le pneu à l'aide du compresseur.
Contacter un partenaire de service après-
vente ou un atelier qualifié si la pression de
remplissage de 2 bars n'est pas atteinte.
Rangement du kit Mobility
1.Débrancher de la roue le tuyau de raccor‐
dement du réservoir de produit d'étan‐
chéité.2.Débrancher le tuyau de raccordement du
réservoir de produit d'étanchéité.3.Emballer le bidon de produit d'étanchéité
vide et le flexible de raccordement pour
éviter de salir le compartiment à bagages.4.Ranger de nouveau le kit Mobility dans le
véhicule.
Répartition du produit d'étanchéité
Rouler tout de suite environ 10 km afin que le
produit d'étanchéité se répartisse uniformé‐
ment dans le pneu.
Ne pas dépasser une vitesse de 80 km/h.
Si possible, ne pas dépasser les 20 km/h.
Seite 212MobilitéRoues et pneus212
Online Edition for Part no. 01 40 2 963 960 - VI/15

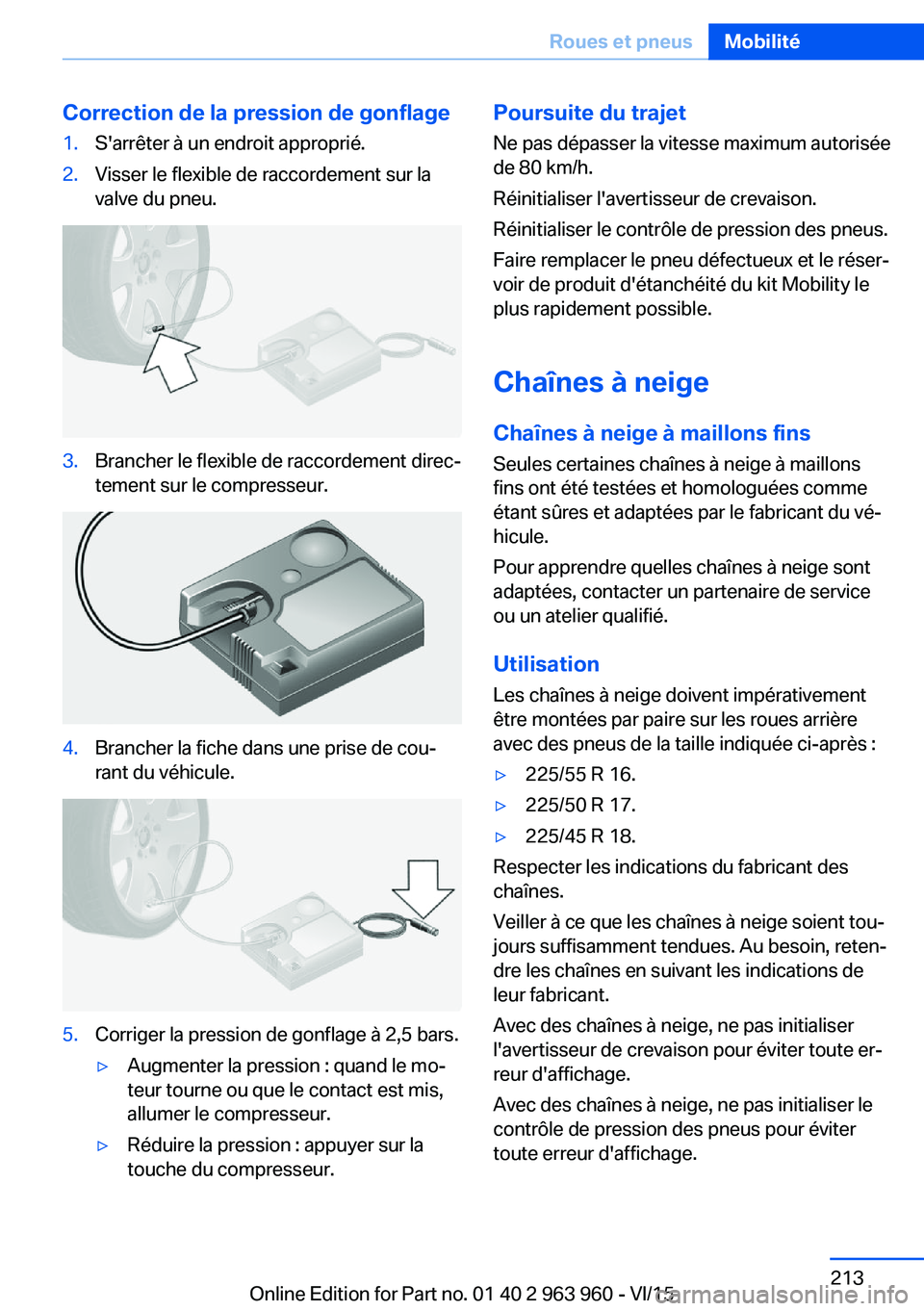

Correction de la pression de gonflage1.S'arrêter à un endroit approprié.2.Visser le flexible de raccordement sur la
valve du pneu.3.Brancher le flexible de raccordement direc‐
tement sur le compresseur.4.Brancher la fiche dans une prise de cou‐
rant du véhicule.5.Corriger la pression de gonflage à 2,5 bars.▷Augmenter la pression : quand le mo‐
teur tourne ou que le contact est mis,
allumer le compresseur.▷Réduire la pression : appuyer sur la
touche du compresseur.Poursuite du trajet
Ne pas dépasser la vitesse maximum autorisée
de 80 km/h.
Réinitialiser l'avertisseur de crevaison.
Réinitialiser le contrôle de pression des pneus.
Faire remplacer le pneu défectueux et le réser‐
voir de produit d'étanchéité du kit Mobility le
plus rapidement possible.
Chaînes à neige
Chaînes à neige à maillons fins Seules certaines chaînes à neige à maillons
fins ont été testées et homologuées comme
étant sûres et adaptées par le fabricant du vé‐
hicule.
Pour apprendre quelles chaînes à neige sont
adaptées, contacter un partenaire de service
ou un atelier qualifié.
Utilisation
Les chaînes à neige doivent impérativement
être montées par paire sur les roues arrière
avec des pneus de la taille indiquée ci-après :▷225/55 R 16.▷225/50 R 17.▷225/45 R 18.
Respecter les indications du fabricant des
chaînes.
Veiller à ce que les chaînes à neige soient tou‐
jours suffisamment tendues. Au besoin, reten‐
dre les chaînes en suivant les indications de
leur fabricant.
Avec des chaînes à neige, ne pas initialiser
l'avertisseur de crevaison pour éviter toute er‐
reur d'affichage.
Avec des chaînes à neige, ne pas initialiser le
contrôle de pression des pneus pour éviter
toute erreur d'affichage.
Seite 213Roues et pneusMobilité213
Online Edition for Part no. 01 40 2 963 960 - VI/15

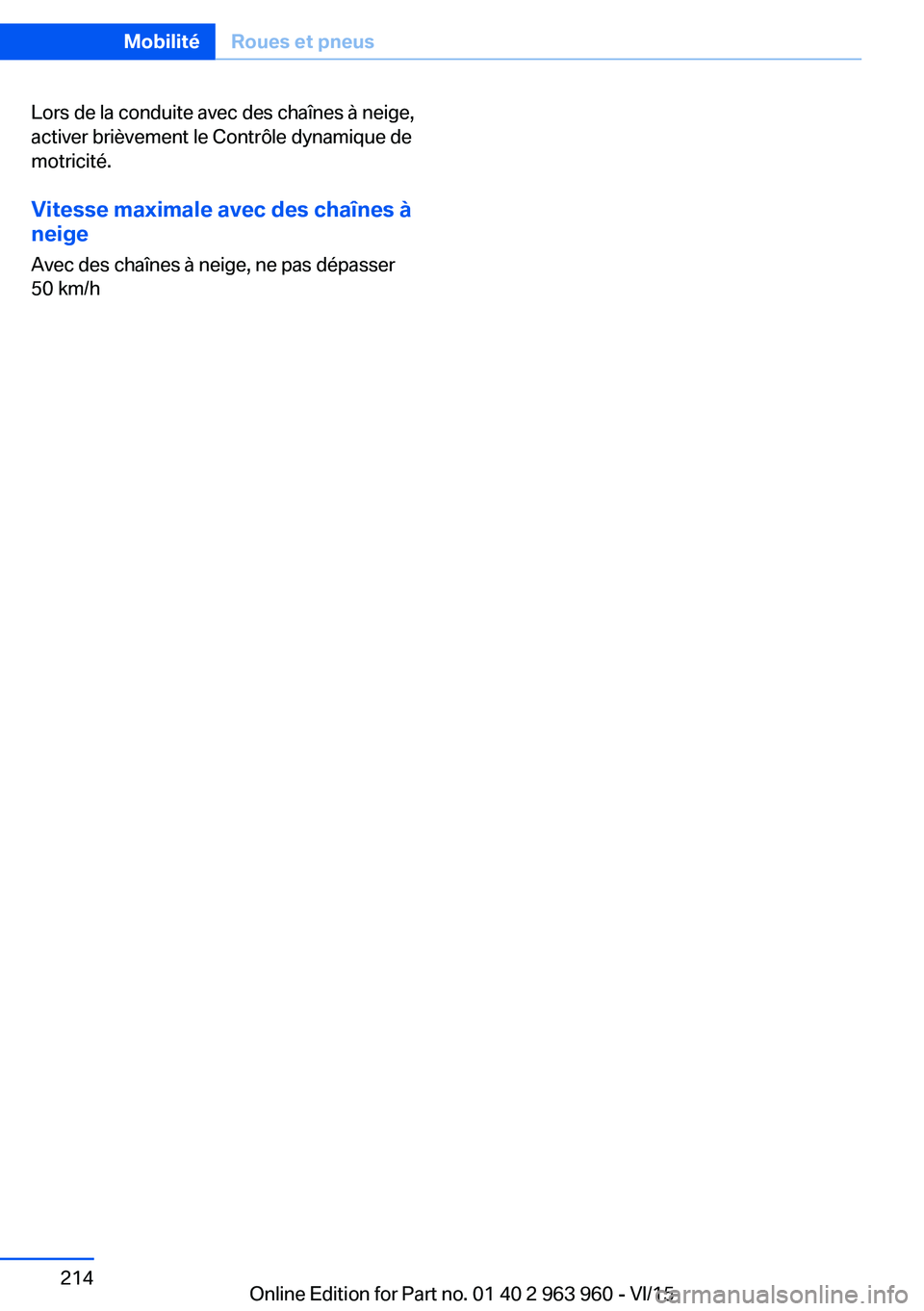

Lors de la conduite avec des chaînes à neige,
activer brièvement le Contrôle dynamique de
motricité.
Vitesse maximale avec des chaînes à
neige
Avec des chaînes à neige, ne pas dépasser
50 km/hSeite 214MobilitéRoues et pneus214
Online Edition for Part no. 01 40 2 963 960 - VI/15

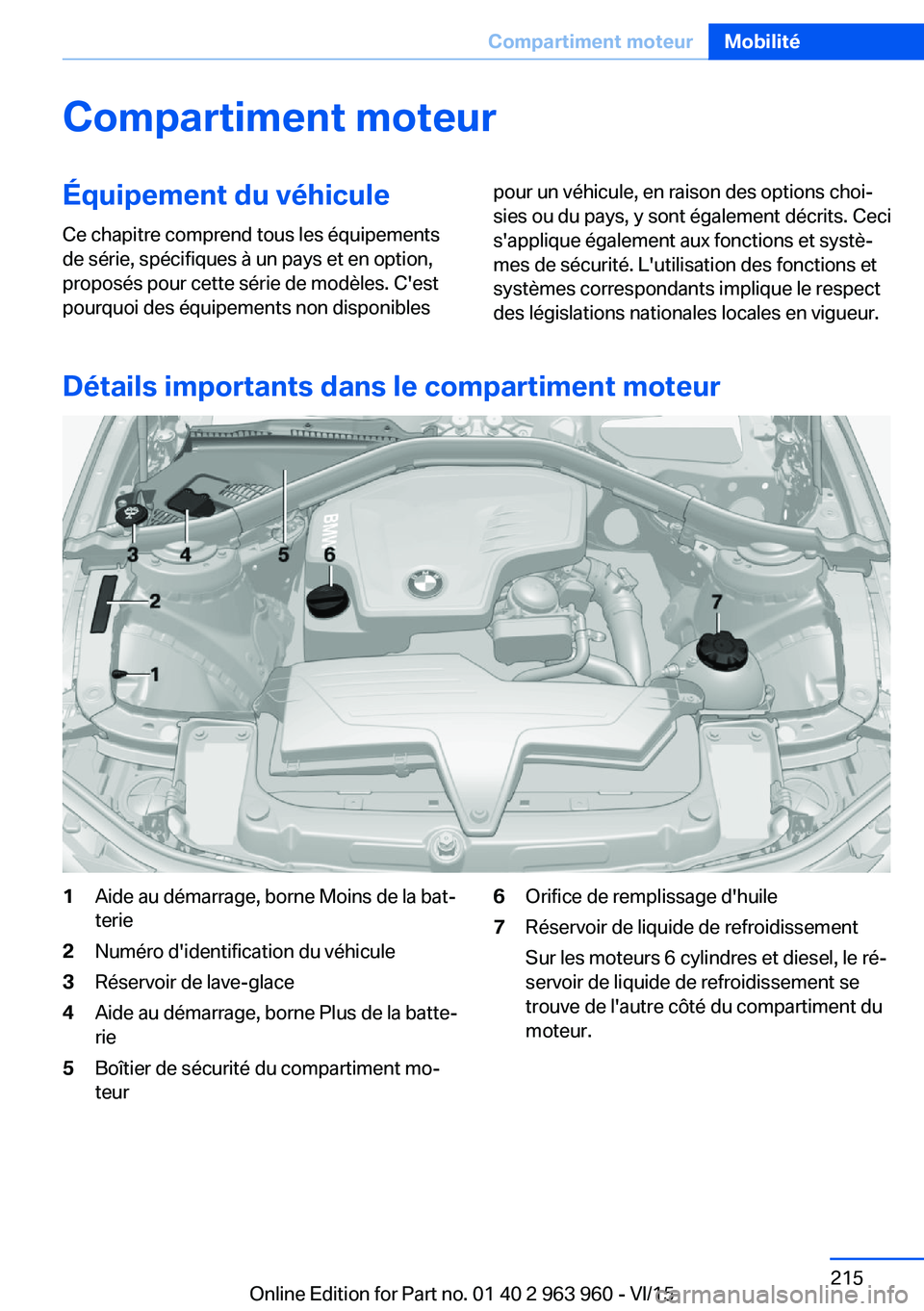

Compartiment moteurÉquipement du véhiculeCe chapitre comprend tous les équipements
de série, spécifiques à un pays et en option,
proposés pour cette série de modèles. C'est
pourquoi des équipements non disponiblespour un véhicule, en raison des options choi‐
sies ou du pays, y sont également décrits. Ceci
s'applique également aux fonctions et systè‐
mes de sécurité. L'utilisation des fonctions et
systèmes correspondants implique le respect
des législations nationales locales en vigueur.
Détails importants dans le compartiment moteur
1Aide au démarrage, borne Moins de la bat‐
terie2Numéro d'identification du véhicule3Réservoir de lave-glace4Aide au démarrage, borne Plus de la batte‐
rie5Boîtier de sécurité du compartiment mo‐
teur6Orifice de remplissage d'huile7Réservoir de liquide de refroidissement
Sur les moteurs 6 cylindres et diesel, le ré‐
servoir de liquide de refroidissement se
trouve de l'autre côté du compartiment du
moteur.Seite 215Compartiment moteurMobilité215
Online Edition for Part no. 01 40 2 963 960 - VI/15

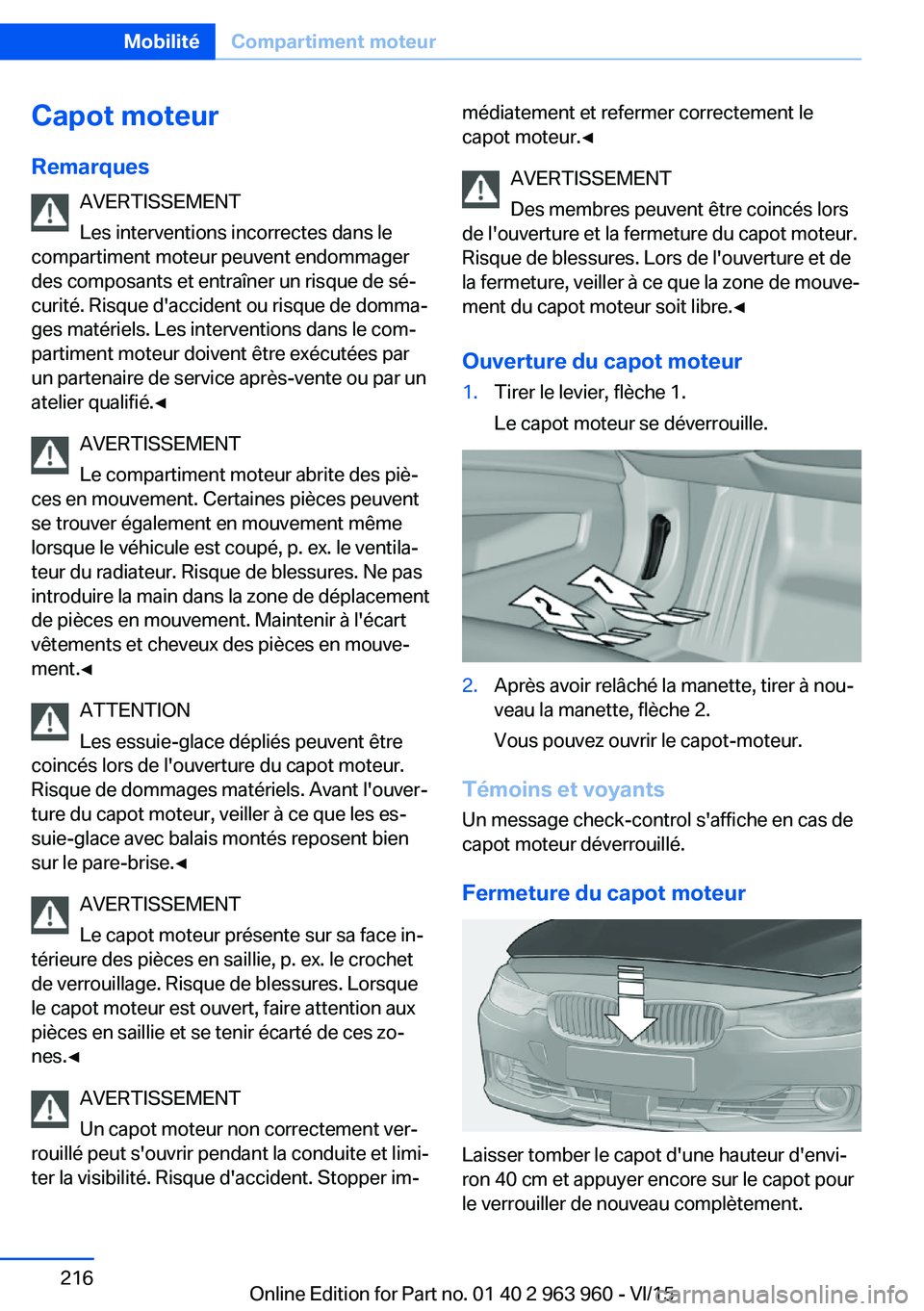

Capot moteur
Remarques AVERTISSEMENT
Les interventions incorrectes dans le
compartiment moteur peuvent endommager
des composants et entraîner un risque de sé‐
curité. Risque d'accident ou risque de domma‐
ges matériels. Les interventions dans le com‐
partiment moteur doivent être exécutées par
un partenaire de service après-vente ou par un
atelier qualifié.◀
AVERTISSEMENT
Le compartiment moteur abrite des piè‐
ces en mouvement. Certaines pièces peuvent
se trouver également en mouvement même
lorsque le véhicule est coupé, p. ex. le ventila‐
teur du radiateur. Risque de blessures. Ne pas
introduire la main dans la zone de déplacement
de pièces en mouvement. Maintenir à l'écart
vêtements et cheveux des pièces en mouve‐
ment.◀
ATTENTION
Les essuie-glace dépliés peuvent être
coincés lors de l'ouverture du capot moteur.
Risque de dommages matériels. Avant l'ouver‐
ture du capot moteur, veiller à ce que les es‐
suie-glace avec balais montés reposent bien
sur le pare-brise.◀
AVERTISSEMENT
Le capot moteur présente sur sa face in‐
térieure des pièces en saillie, p. ex. le crochet
de verrouillage. Risque de blessures. Lorsque
le capot moteur est ouvert, faire attention aux
pièces en saillie et se tenir écarté de ces zo‐
nes.◀
AVERTISSEMENT
Un capot moteur non correctement ver‐
rouillé peut s'ouvrir pendant la conduite et limi‐
ter la visibilité. Risque d'accident. Stopper im‐médiatement et refermer correctement le
capot moteur.◀
AVERTISSEMENT
Des membres peuvent être coincés lors
de l'ouverture et la fermeture du capot moteur.
Risque de blessures. Lors de l'ouverture et de
la fermeture, veiller à ce que la zone de mouve‐
ment du capot moteur soit libre.◀
Ouverture du capot moteur1.Tirer le levier, flèche 1.
Le capot moteur se déverrouille.2.Après avoir relâché la manette, tirer à nou‐
veau la manette, flèche 2.
Vous pouvez ouvrir le capot-moteur.
Témoins et voyants Un message check-control s'affiche en cas de
capot moteur déverrouillé.
Fermeture du capot moteur
Laisser tomber le capot d'une hauteur d'envi‐
ron 40 cm et appuyer encore sur le capot pour
le verrouiller de nouveau complètement.
Seite 216MobilitéCompartiment moteur216
Online Edition for Part no. 01 40 2 963 960 - VI/15

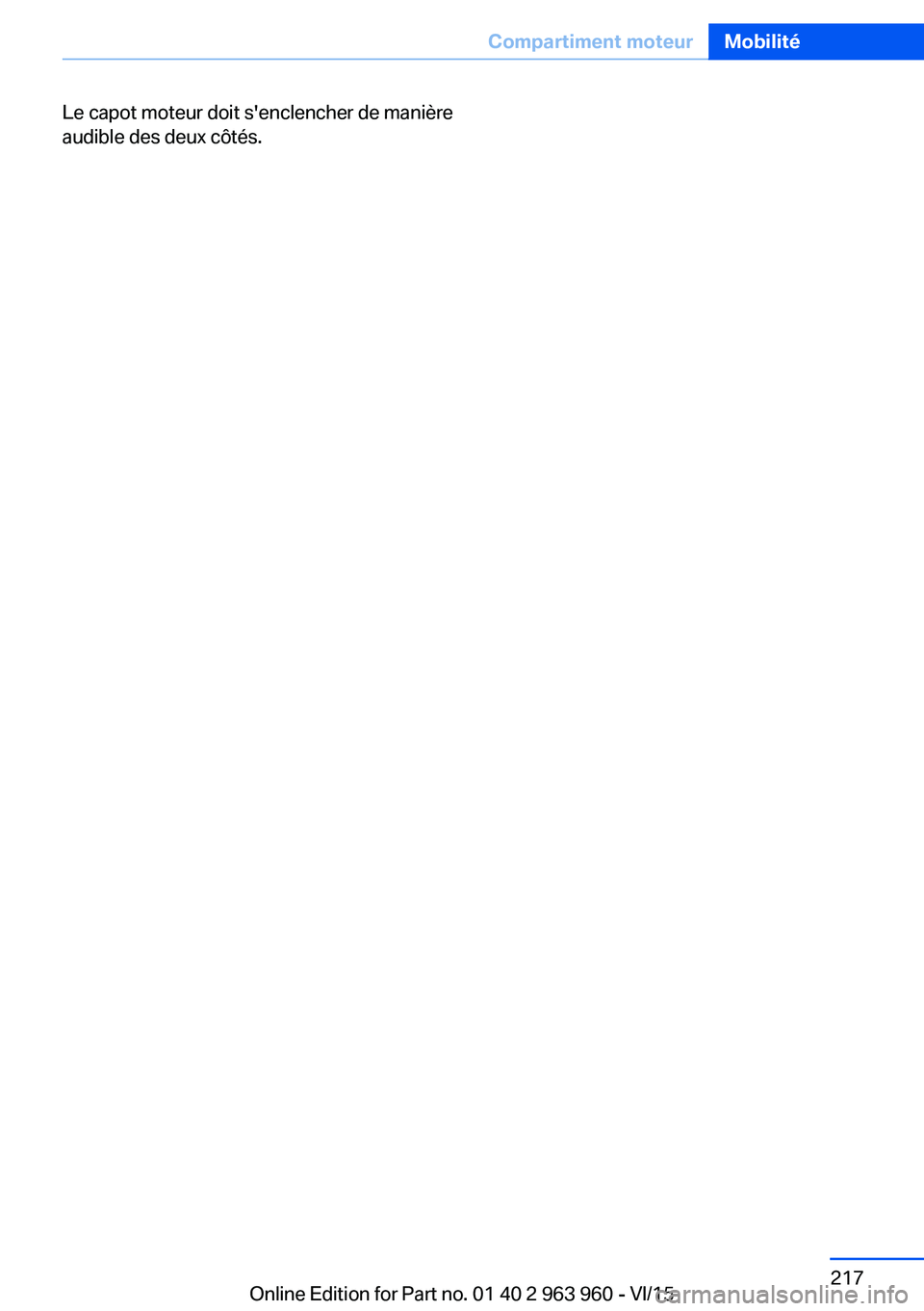

Le capot moteur doit s'enclencher de manière
audible des deux côtés.Seite 217Compartiment moteurMobilité217
Online Edition for Part no. 01 40 2 963 960 - VI/15

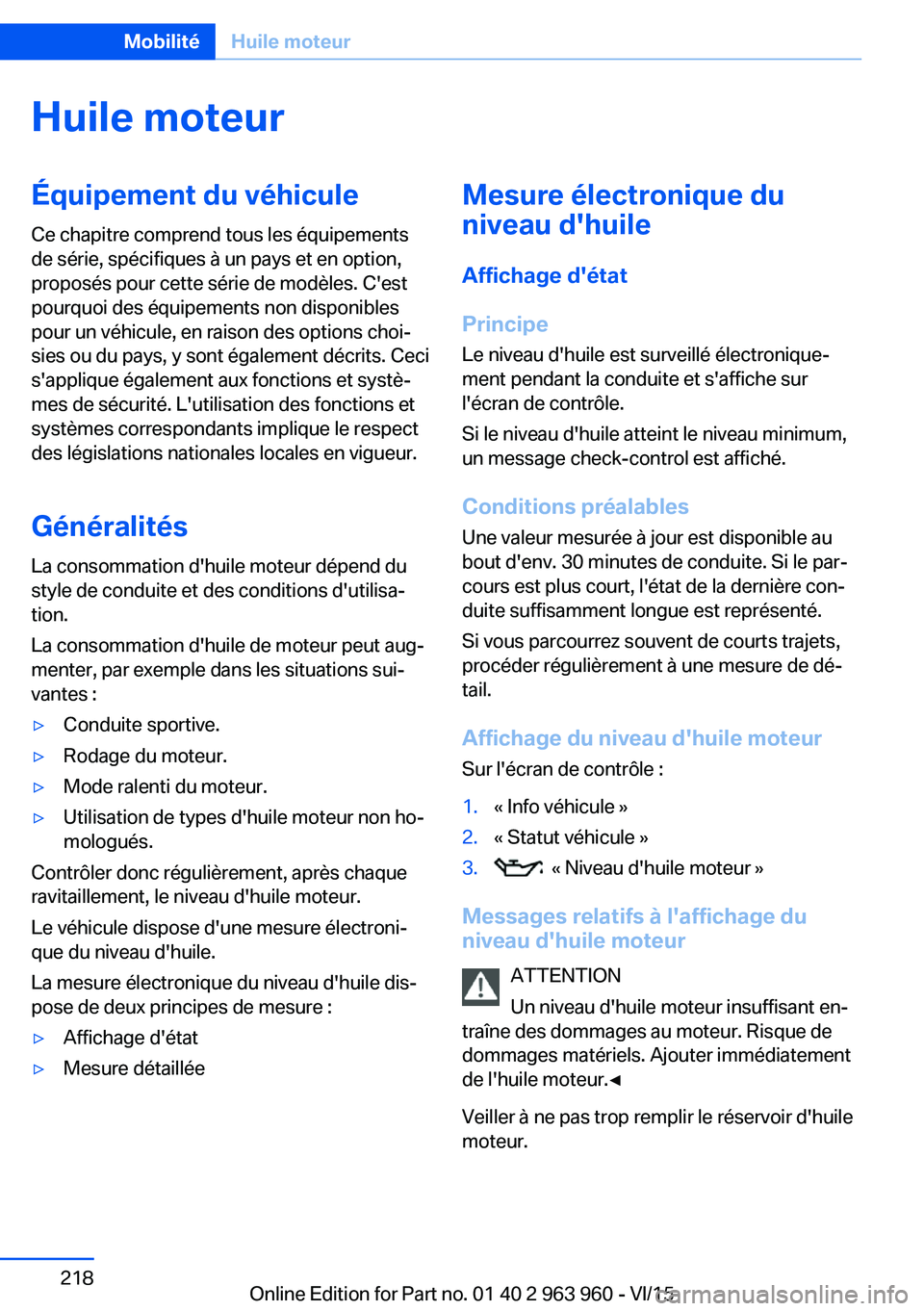

Huile moteurÉquipement du véhiculeCe chapitre comprend tous les équipements
de série, spécifiques à un pays et en option,
proposés pour cette série de modèles. C'est
pourquoi des équipements non disponibles
pour un véhicule, en raison des options choi‐
sies ou du pays, y sont également décrits. Ceci
s'applique également aux fonctions et systè‐
mes de sécurité. L'utilisation des fonctions et
systèmes correspondants implique le respect
des législations nationales locales en vigueur.
Généralités La consommation d'huile moteur dépend du
style de conduite et des conditions d'utilisa‐
tion.
La consommation d'huile de moteur peut aug‐ menter, par exemple dans les situations sui‐
vantes :▷Conduite sportive.▷Rodage du moteur.▷Mode ralenti du moteur.▷Utilisation de types d'huile moteur non ho‐
mologués.
Contrôler donc régulièrement, après chaque
ravitaillement, le niveau d'huile moteur.
Le véhicule dispose d'une mesure électroni‐
que du niveau d'huile.
La mesure électronique du niveau d'huile dis‐
pose de deux principes de mesure :
▷Affichage d'état▷Mesure détailléeMesure électronique du
niveau d'huile
Affichage d'état
Principe Le niveau d'huile est surveillé électronique‐
ment pendant la conduite et s'affiche sur
l'écran de contrôle.
Si le niveau d'huile atteint le niveau minimum,
un message check-control est affiché.
Conditions préalables
Une valeur mesurée à jour est disponible au
bout d'env. 30 minutes de conduite. Si le par‐
cours est plus court, l'état de la dernière con‐
duite suffisamment longue est représenté.
Si vous parcourrez souvent de courts trajets,
procéder régulièrement à une mesure de dé‐
tail.
Affichage du niveau d'huile moteur Sur l'écran de contrôle :1.« Info véhicule »2.« Statut véhicule »3. « Niveau d'huile moteur »
Messages relatifs à l'affichage du
niveau d'huile moteur
ATTENTION
Un niveau d'huile moteur insuffisant en‐
traîne des dommages au moteur. Risque de
dommages matériels. Ajouter immédiatement
de l'huile moteur.◀
Veiller à ne pas trop remplir le réservoir d'huile
moteur.
Seite 218MobilitéHuile moteur218
Online Edition for Part no. 01 40 2 963 960 - VI/15

ATTENTION
Une quantité trop importante d'huile mo‐
teur peut endommager le moteur ou le cataly‐
seur. Risque de dommages matériels. Ne pas
trop remplir d'huile moteur. Faire aspirer le
trop-plein d'huile moteur par un partenaire de
service ou un atelier qualifié.◀
Différents messages s'affichent sur l'écran en
fonction du niveau d'huile moteur. Tenir
compte de ces messages.
Si le niveau d'huile moteur est trop bas, dans
les prochains 200 km faire l'appoint d'huile,
voir page 219, .
Mesure détaillée
Principe Lors de la mesure détaillée, le niveau d'huile
est contrôlé et affiché via une échelle graduée.
Moteurs à essence :
Si le niveau d'huile moteur atteint le niveau mi‐
nimum, un message check-control est affiché.
Moteurs diesel :
Si le niveau d'huile atteint le niveau minimum
ou si un trop-plein est constaté, un message
check-control est affiché.
Le régime de ralenti augmente légèrement au
cours de la mesure.
Généralités
Il n'est possible d'effectuer une mesure détail‐
lée que sur certains moteurs.
Conditions préalables▷Véhicule arrêtée sur plat.▷Boîte de vitesses manuelle : levier de vites‐
ses au point mort, pédales d'embrayage et
d'accélérateur relâchées.▷Boîte de vitesses automatique : manette
de sélection en position N ou P et pédale
d'accélérateur relâchée.▷Le moteur tourne et est à la température
de service.
Effectuer la mesure détaillée
Pour effectuer une mesure détaillée du niveau
d'huile moteur :
1.« Info véhicule »2.« Statut véhicule »3. « Mesurer niveau d'huile »4.« Démarrer mesure »
Le niveau d'huile est contrôlé et affiché via une
échelle graduée.
Durée : environ 1 minute.
Appoint d'huile moteur Remarques ATTENTION
Un niveau d'huile moteur insuffisant en‐
traîne des dommages au moteur. Risque de
dommages matériels.
Faire l'appoint d'huile dans les prochains
200 km.◀
ATTENTION
Une quantité trop importante d'huile mo‐
teur peut endommager le moteur ou le cataly‐
seur. Risque de dommages matériels. Ne pas
trop remplir d'huile moteur. Faire aspirer le
trop-plein d'huile moteur par un partenaire de
service ou un atelier qualifié.◀
AVERTISSEMENT
Les consommables comme huiles, grais‐
ses, liquide de refroidissement et carburants
peuvent contenir des substances toxiques.
Risque de blessures ou danger de mort. Res‐
pecter les remarques apposées sur les réci‐
pients. Ne pas laisser les vêtements, la peau
ou les yeux entrer en contact avec les consom‐
mables. Ne pas transvaser les consommables
Seite 219Huile moteurMobilité219
Online Edition for Part no. 01 40 2 963 960 - VI/15

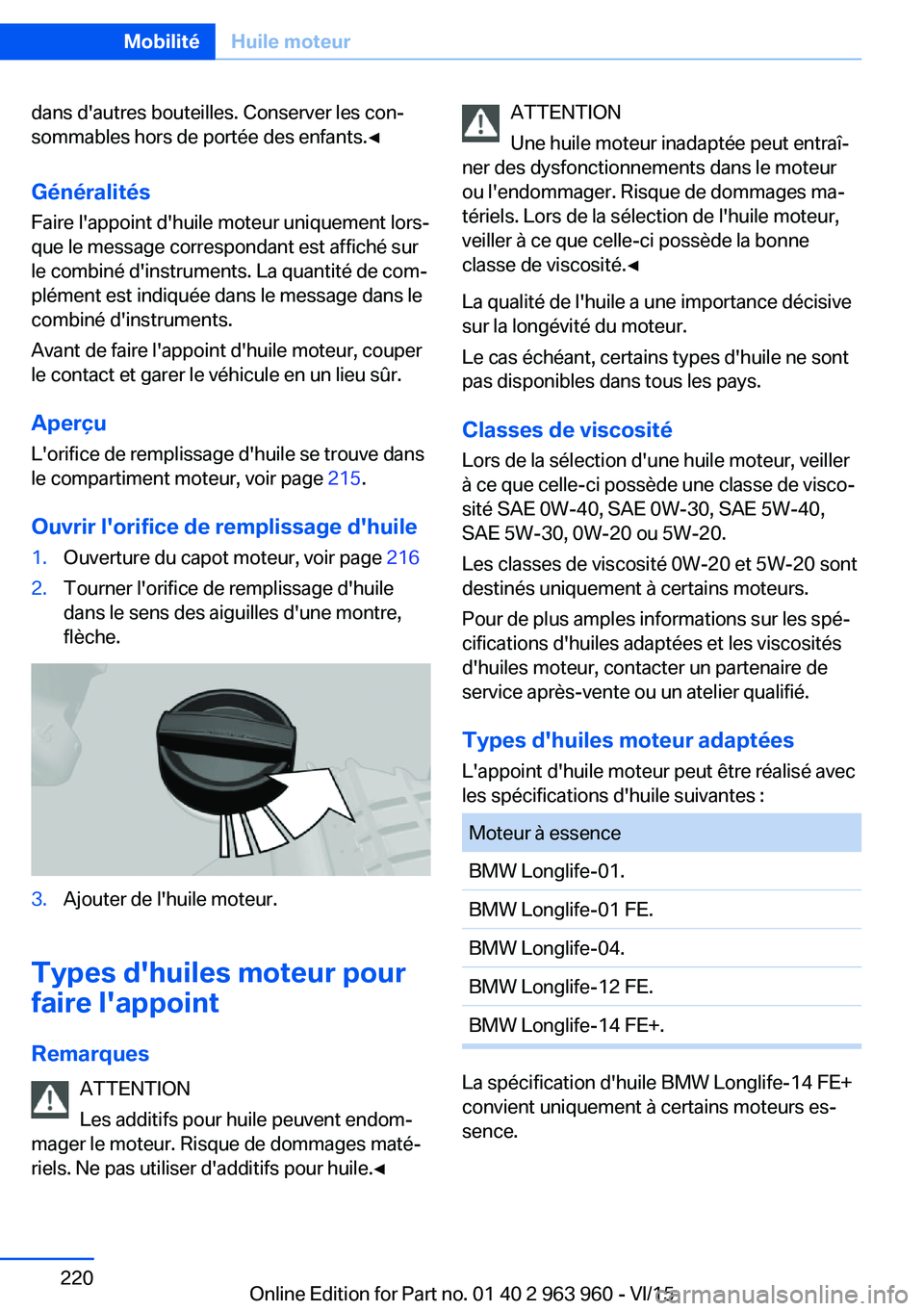

dans d'autres bouteilles. Conserver les con‐
sommables hors de portée des enfants.◀
Généralités Faire l'appoint d'huile moteur uniquement lors‐que le message correspondant est affiché sur
le combiné d'instruments. La quantité de com‐
plément est indiquée dans le message dans le
combiné d'instruments.
Avant de faire l'appoint d'huile moteur, couper
le contact et garer le véhicule en un lieu sûr.
Aperçu
L'orifice de remplissage d'huile se trouve dans
le compartiment moteur, voir page 215.
Ouvrir l'orifice de remplissage d'huile1.Ouverture du capot moteur, voir page 2162.Tourner l'orifice de remplissage d'huile
dans le sens des aiguilles d'une montre,
flèche.3.Ajouter de l'huile moteur.
Types d'huiles moteur pour
faire l'appoint
Remarques ATTENTION
Les additifs pour huile peuvent endom‐
mager le moteur. Risque de dommages maté‐
riels. Ne pas utiliser d'additifs pour huile.◀
ATTENTION
Une huile moteur inadaptée peut entraî‐
ner des dysfonctionnements dans le moteur
ou l'endommager. Risque de dommages ma‐
tériels. Lors de la sélection de l'huile moteur,
veiller à ce que celle-ci possède la bonne
classe de viscosité.◀
La qualité de l'huile a une importance décisive
sur la longévité du moteur.
Le cas échéant, certains types d'huile ne sont
pas disponibles dans tous les pays.
Classes de viscosité Lors de la sélection d'une huile moteur, veiller
à ce que celle-ci possède une classe de visco‐
sité SAE 0W-40, SAE 0W-30, SAE 5W-40,
SAE 5W-30, 0W-20 ou 5W-20.
Les classes de viscosité 0W-20 et 5W-20 sont
destinés uniquement à certains moteurs.
Pour de plus amples informations sur les spé‐
cifications d'huiles adaptées et les viscosités
d'huiles moteur, contacter un partenaire de
service après-vente ou un atelier qualifié.
Types d'huiles moteur adaptées
L'appoint d'huile moteur peut être réalisé avec
les spécifications d'huile suivantes :Moteur à essenceBMW Longlife-01.BMW Longlife-01 FE.BMW Longlife-04.BMW Longlife-12 FE.BMW Longlife-14 FE+.
La spécification d'huile BMW Longlife-14 FE+
convient uniquement à certains moteurs es‐
sence.
Seite 220MobilitéHuile moteur220
Online Edition for Part no. 01 40 2 963 960 - VI/15
