BMW 4 SERIES COUPE 2016 Руково
Manufacturer: BMW, Model Year: 2016, Model line: 4 SERIES COUPE, Model: BMW 4 SERIES COUPE 2016Pages: 289, PDF Size: 5.52 MB
Page 11 of 289
Обзор
Обзор клавиш, переключателей и
индикаторов служит здесь для того, чтобы Вы могли сориентироваться. Кроме того, Выбыстрее познакомитесь с принципами
различных возможностей управления.Online Edition for Part no. 01 40 2 963 971 - VI/15

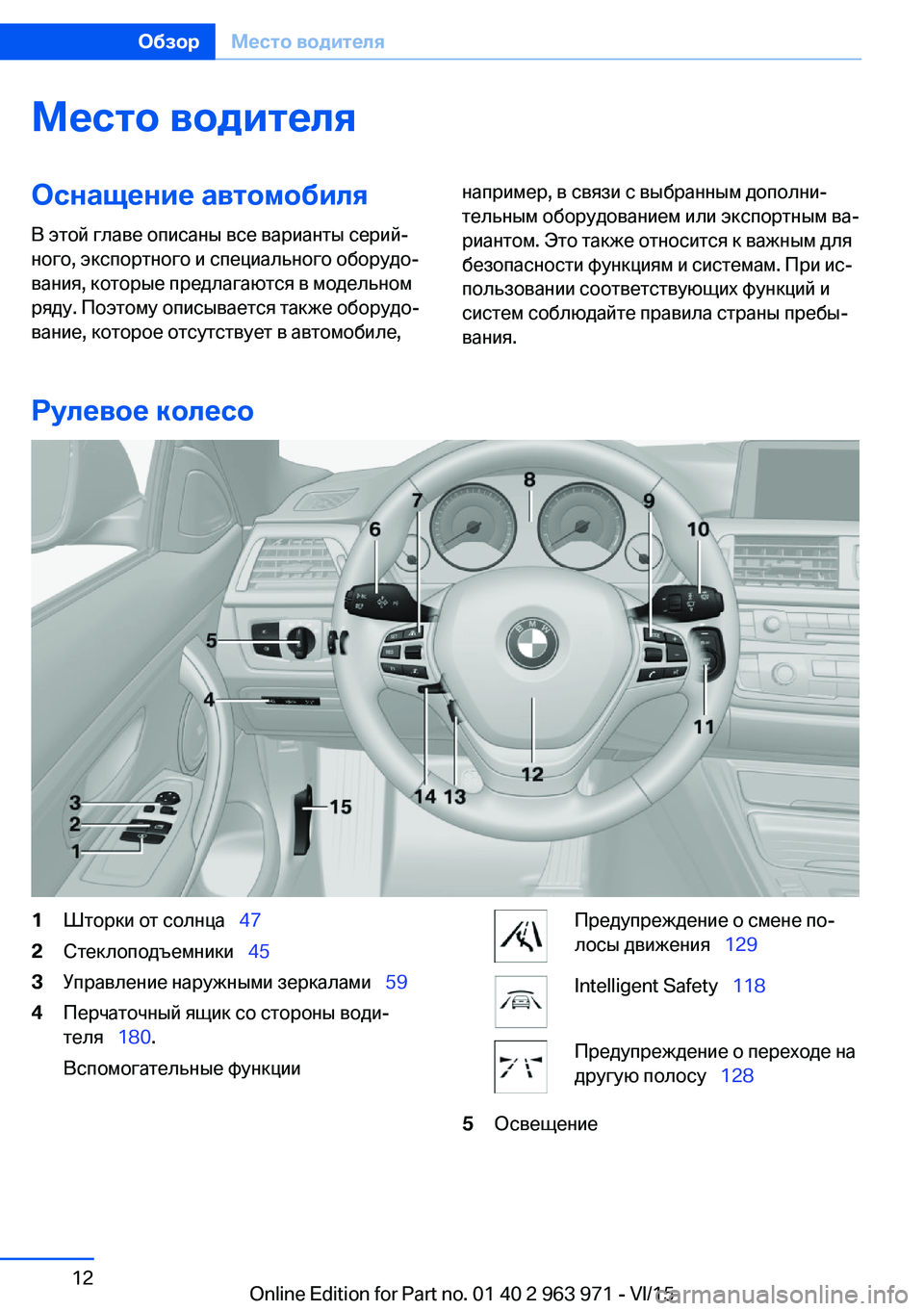

Page 12 of 289
Место водителяОснащение автомобиляВ этой главе описаны все варианты серий‐
ного, экспортного и специального оборудо‐
вания, которые предлагаются в модельном
ряду. Поэтому описывается также оборудо‐
вание, которое отсутствует в автомобиле,например, в связи с выбранным дополни‐
тельным оборудованием или экспортным ва‐
риантом. Это также относится к важным для
безопасности функциям и системам. При ис‐
пользовании соответствующих функций и
систем соблюдайте правила страны пребы‐
вания.
Рулевое колесо
1Шторки от солнца 472Стеклоподъемники 453Управление наружными зеркалами 594Перчаточный ящик со стороны води‐
теля 180.
Вспомогательные функцииПредупреждение о смене по‐
лосы движения 129Intelligent Safety 118Предупреждение о переходе на
другую полосу 1285ОсвещениеSeite 12ОбзорМесто водителя12
Online Edition for Part no. 01 40 2 963 971 - VI/15

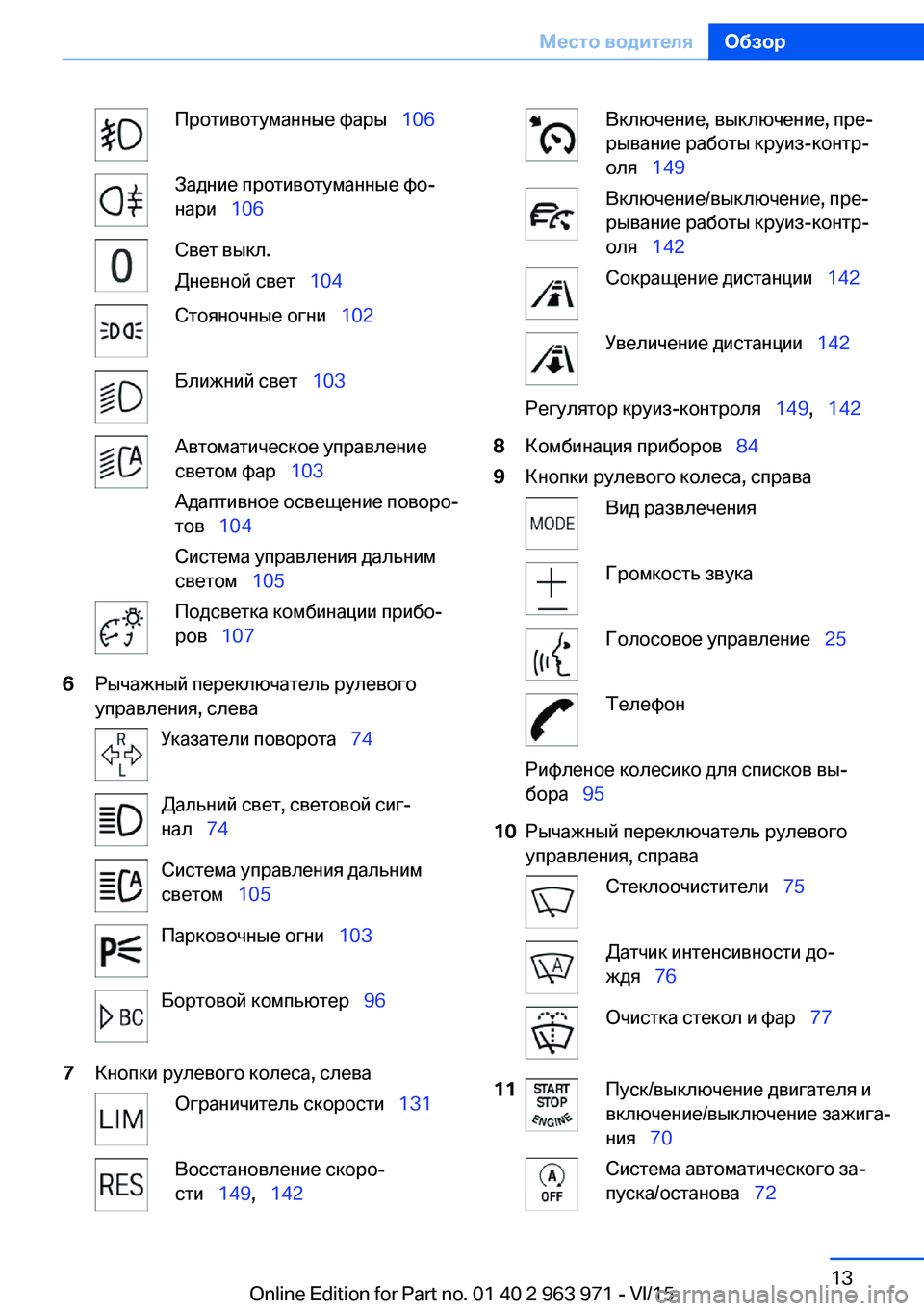

Page 13 of 289
Противотуманные фары 106Задние противотуманные фо‐
нари 106Свет выкл.
Дневной свет 104Стояночные огни 102Ближний свет 103Автоматическое управление
светом фар 103
Адаптивное освещение поворо‐
тов 104
Система управления дальним
светом 105Подсветка комбинации прибо‐
ров 1076Рычажный переключатель рулевого
управления, слеваУказатели поворота 74Дальний свет, световой сиг‐
нал 74Система управления дальним
светом 105Парковочные огни 103Бортовой компьютер 967Кнопки рулевого колеса, слеваОграничитель скорости 131Восстановление скоро‐
сти 149, 142Включение, выключение, пре‐
рывание работы круиз-контр‐
оля 149Включение/выключение, пре‐
рывание работы круиз-контр‐
оля 142Сокращение дистанции 142Увеличение дистанции 142Регулятор круиз-контроля 149, 1428Комбинация приборов 849Кнопки рулевого колеса, справаВид развлеченияГромкость звукаГолосовое управление 25ТелефонРифленое колесико для списков вы‐
бора 9510Рычажный переключатель рулевого
управления, справаСтеклоочистители 75Датчик интенсивности до‐
ждя 76Очистка стекол и фар 7711Пуск/выключение двигателя и
включение/выключение зажига‐
ния 70Система автоматического за‐
пуска/останова 72Seite 13Место водителяОбзор13
Online Edition for Part no. 01 40 2 963 971 - VI/15

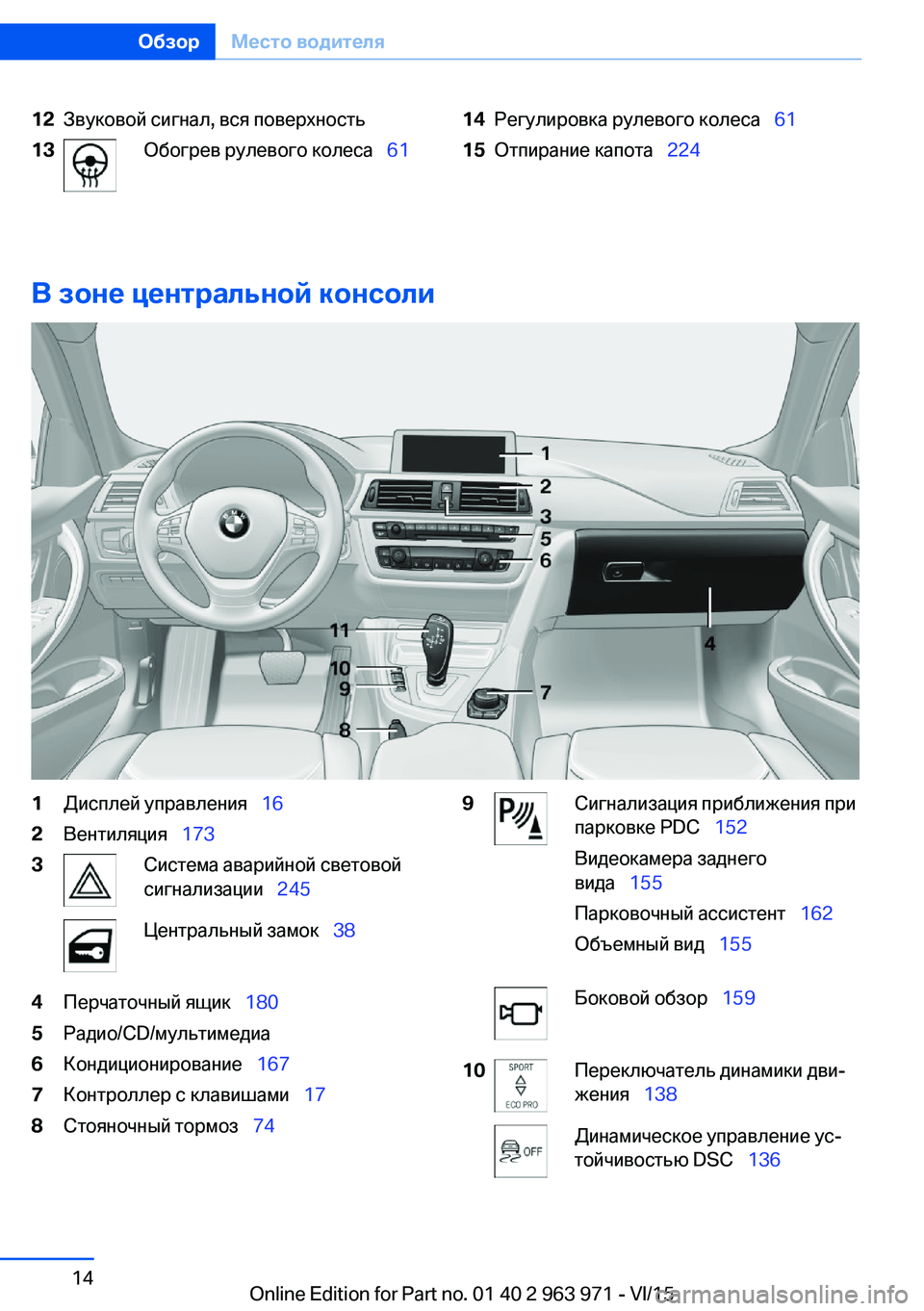

Page 14 of 289
12Звуковой сигнал, вся поверхность13Обогрев рулевого колеса 6114Регулировка рулевого колеса 6115Отпирание капота 224
В зоне центральной консоли
1Дисплей управления 162Вентиляция 1733Система аварийной световой
сигнализации 245Центральный замок 384Перчаточный ящик 1805Радио/CD/мультимедиа6Кондиционирование 1677Контроллер с клавишами 178Стояночный тормоз 749Сигнализация приближения при
парковке PDC 152
Видеокамера заднего
вида 155
Парковочный ассистент 162
Объемный вид 155Боковой обзор 15910Переключатель динамики дви‐
жения 138Динамическое управление ус‐
тойчивостью DSC 136Seite 14ОбзорМесто водителя14
Online Edition for Part no. 01 40 2 963 971 - VI/15

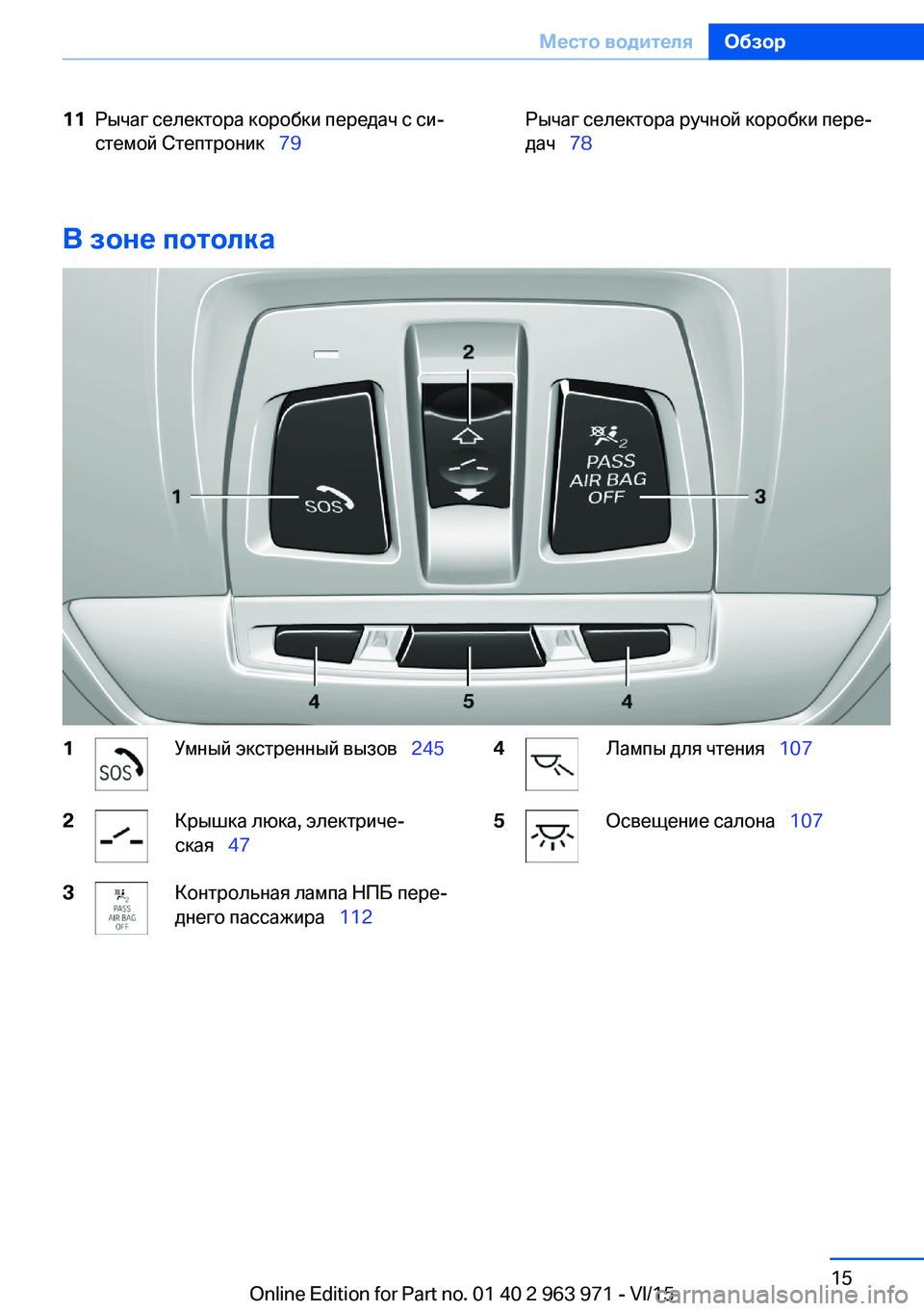

Page 15 of 289
11Рычаг селектора коробки передач с си‐
стемой Стептроник 79Рычаг селектора ручной коробки пере‐
дач 78
В зоне потолка
1Умный экстренный вызов 2452Крышка люка, электриче‐
ская 473Контрольная лампа НПБ пере‐
днего пассажира 1124Лампы для чтения 1075Освещение салона 107Seite 15Место водителяОбзор15
Online Edition for Part no. 01 40 2 963 971 - VI/15

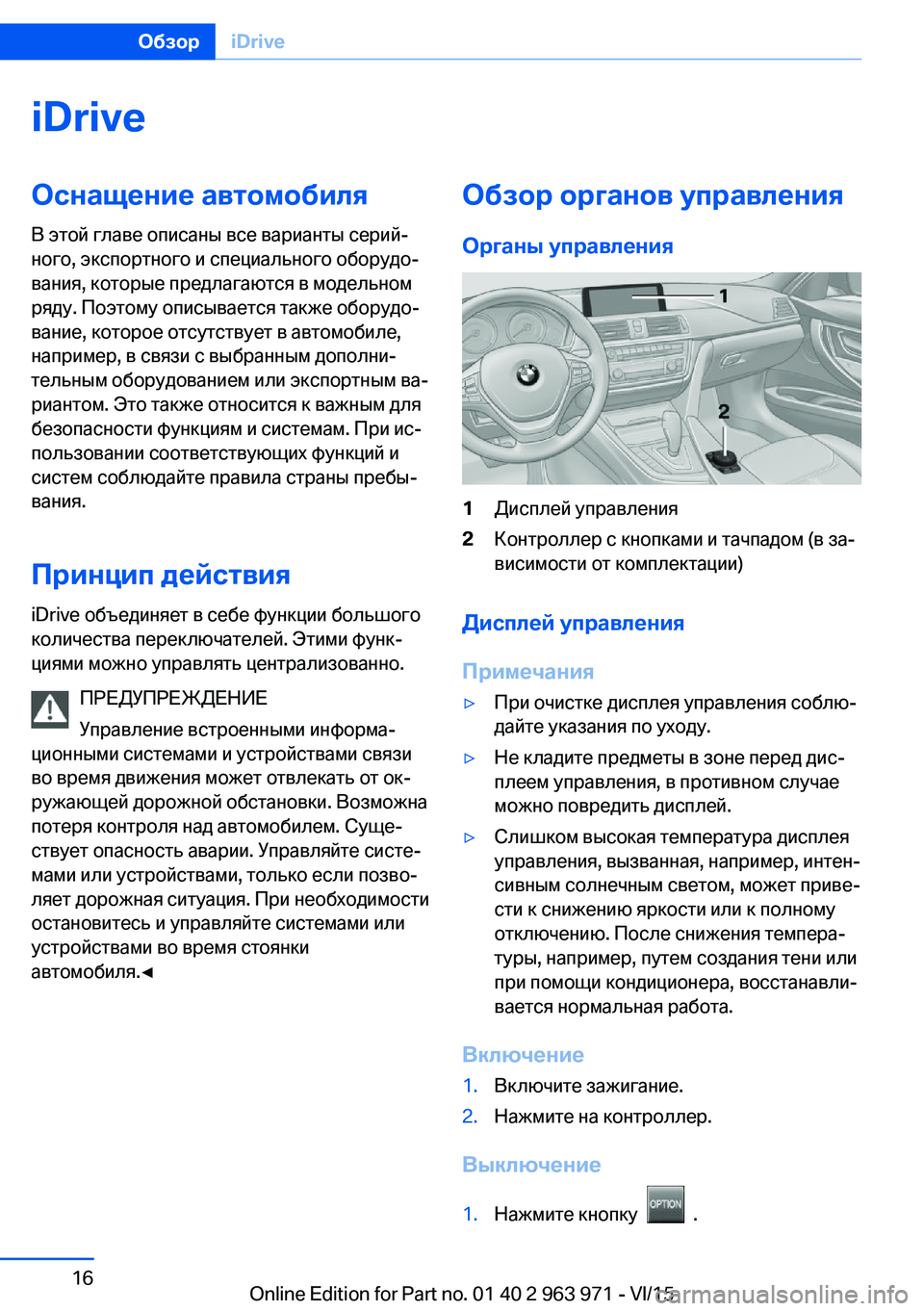

Page 16 of 289
iDriveОснащение автомобиля
В этой главе описаны все варианты серий‐
ного, экспортного и специального оборудо‐
вания, которые предлагаются в модельном
ряду. Поэтому описывается также оборудо‐
вание, которое отсутствует в автомобиле,
например, в связи с выбранным дополни‐
тельным оборудованием или экспортным ва‐
риантом. Это также относится к важным для
безопасности функциям и системам. При ис‐
пользовании соответствующих функций и
систем соблюдайте правила страны пребы‐
вания.
Принцип действия iDrive объединяет в себе функции большого
количества переключателей. Этими функ‐
циями можно управлять централизованно.
ПРЕДУПРЕЖДЕНИЕ
Управление встроенными информа‐
ционными системами и устройствами связи
во время движения может отвлекать от ок‐
ружающей дорожной обстановки. Возможна
потеря контроля над автомобилем. Суще‐
ствует опасность аварии. Управляйте систе‐
мами или устройствами, только если позво‐
ляет дорожная ситуация. При необходимости
остановитесь и управляйте системами или
устройствами во время стоянки
автомобиля.◀Обзор органов управления
Органы управления1Дисплей управления2Контроллер с кнопками и тачпадом (в за‐
висимости от комплектации)
Дисплей управления
Примечания
▷При очистке дисплея управления соблю‐
дайте указания по уходу.▷Не кладите предметы в зоне перед дис‐
плеем управления, в противном случае
можно повредить дисплей.▷Слишком высокая температура дисплея
управления, вызванная, например, интен‐
сивным солнечным светом, может приве‐
сти к снижению яркости или к полному
отключению. После снижения темпера‐
туры, например, путем создания тени или
при помощи кондиционера, восстанавли‐
вается нормальная работа.
Включение
1.Включите зажигание.2.Нажмите на контроллер.
Выключение
1.Нажмите кнопку .
Seite 16ОбзорiDrive16
Online Edition for Part no. 01 40 2 963 971 - VI/15

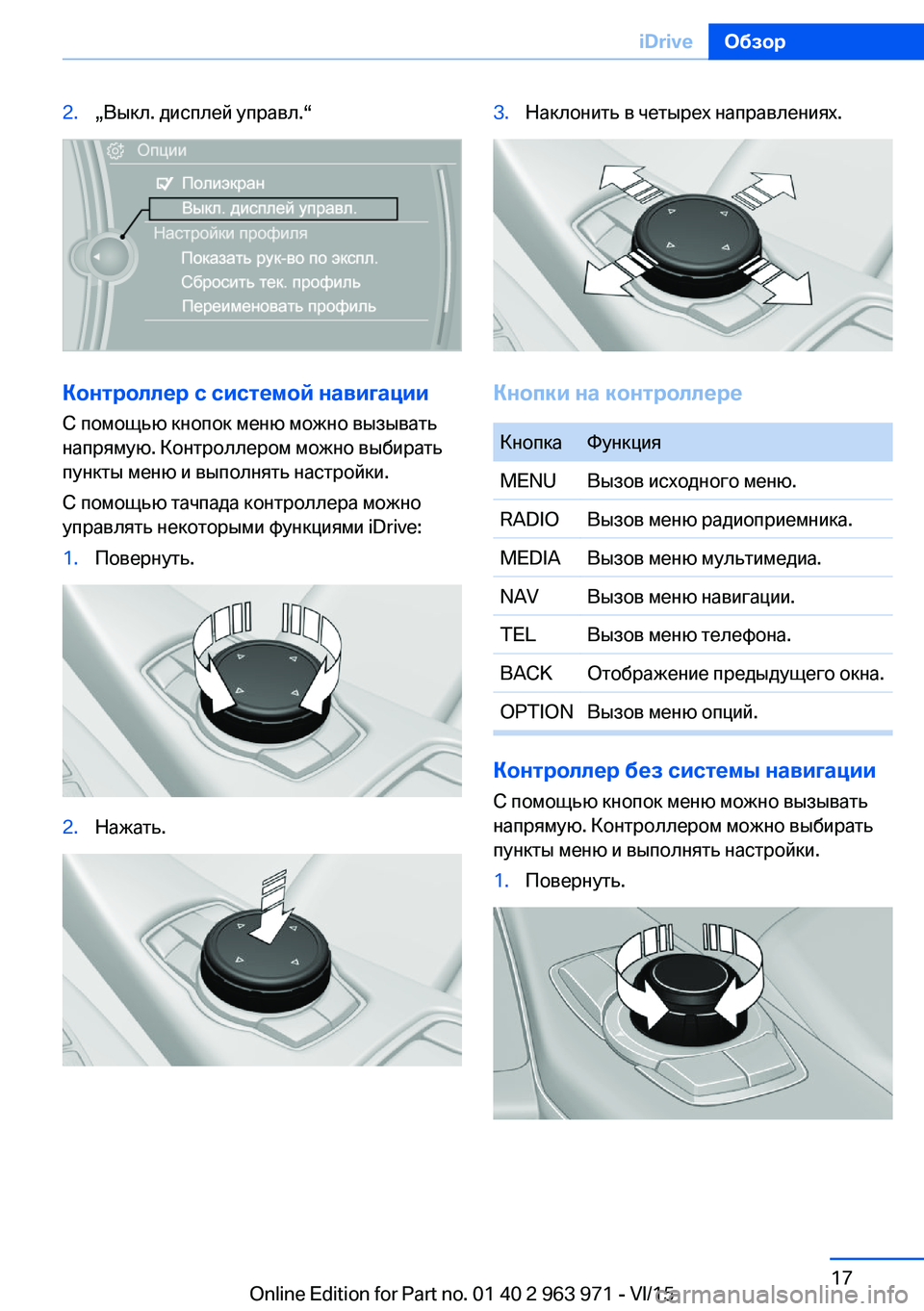

Page 17 of 289
2.„Выкл. дисплей управл.“
Контроллер с системой навигации
С помощью кнопок меню можно вызывать
напрямую. Контроллером можно выбирать пункты меню и выполнять настройки.
С помощью тачпада контроллера можно
управлять некоторыми функциями iDrive:
1.Повернуть.2.Нажать.3.Наклонить в четырех направлениях.
Кнопки на контроллере
КнопкаФункцияMENUВызов исходного меню.RADIOВызов меню радиоприемника.MEDIAВызов меню мультимедиа.NAVВызов меню навигации.TELВызов меню телефона.BACKОтображение предыдущего окна.OPTIONВызов меню опций.
Контроллер без системы навигации
С помощью кнопок меню можно вызывать
напрямую. Контроллером можно выбирать пункты меню и выполнять настройки.
1.Повернуть.Seite 17iDriveОбзор17
Online Edition for Part no. 01 40 2 963 971 - VI/15

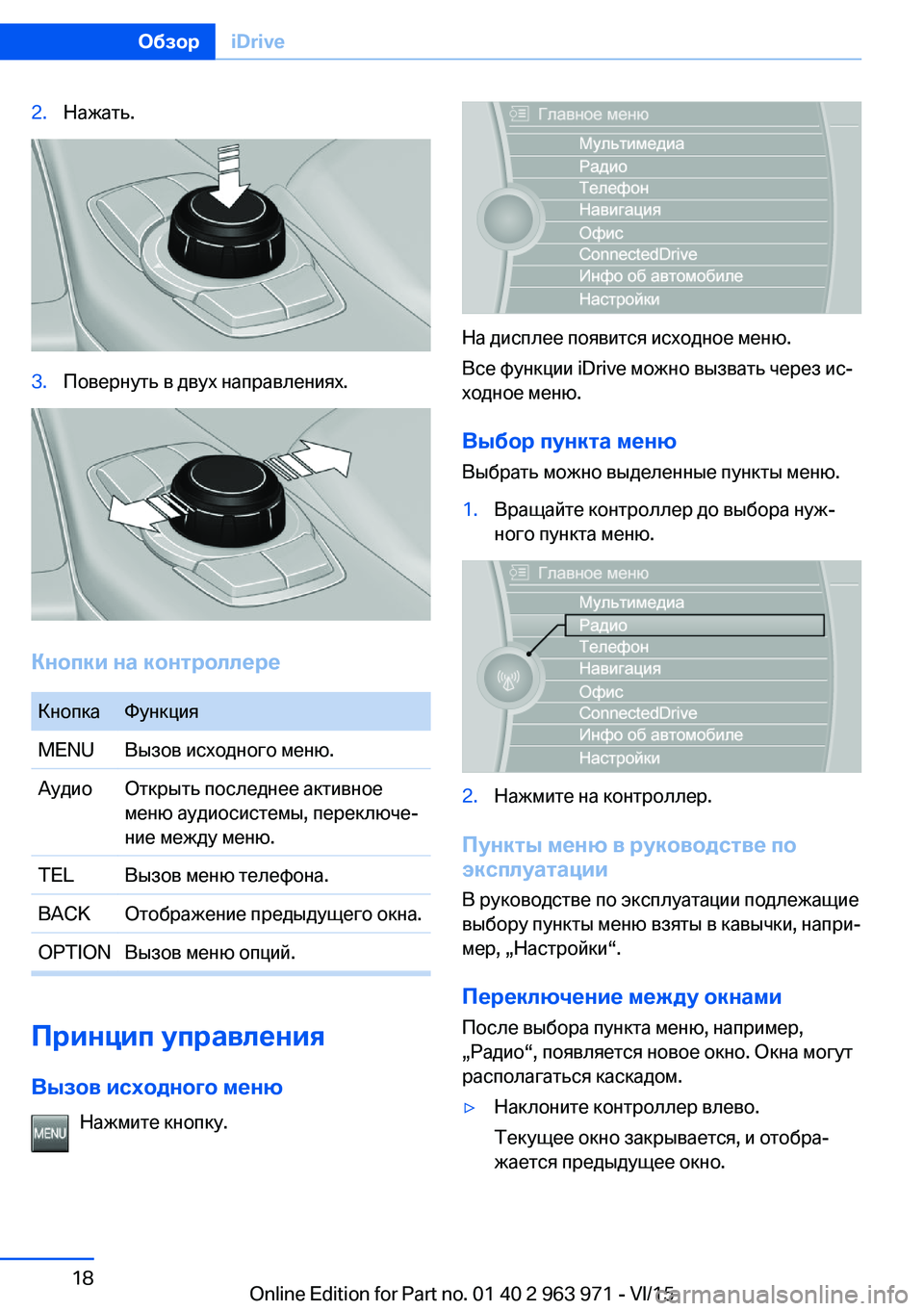

Page 18 of 289
2.Нажать.3.Повернуть в двух направлениях.
Кнопки на контроллере
КнопкаФункцияMENUВызов исходного меню.АудиоОткрыть последнее активное
меню аудиосистемы, переключе‐
ние между меню.TELВызов меню телефона.BACKОтображение предыдущего окна.OPTIONВызов меню опций.
Принцип управления
Вызов исходного меню Нажмите кнопку.
На дисплее появится исходное меню.
Все функции iDrive можно вызвать через ис‐
ходное меню.
Выбор пункта меню
Выбрать можно выделенные пункты меню.
1.Вращайте контроллер до выбора нуж‐
ного пункта меню.2.Нажмите на контроллер.
Пункты меню в руководстве по
эксплуатации
В руководстве по эксплуатации подлежащие
выбору пункты меню взяты в кавычки, напри‐
мер, „Настройки“.
Переключение между окнами После выбора пункта меню, например,
„Радио“, появляется новое окно. Окна могут
располагаться каскадом.
▷Наклоните контроллер влево.
Текущее окно закрывается, и отобра‐
жается предыдущее окно.Seite 18ОбзорiDrive18
Online Edition for Part no. 01 40 2 963 971 - VI/15

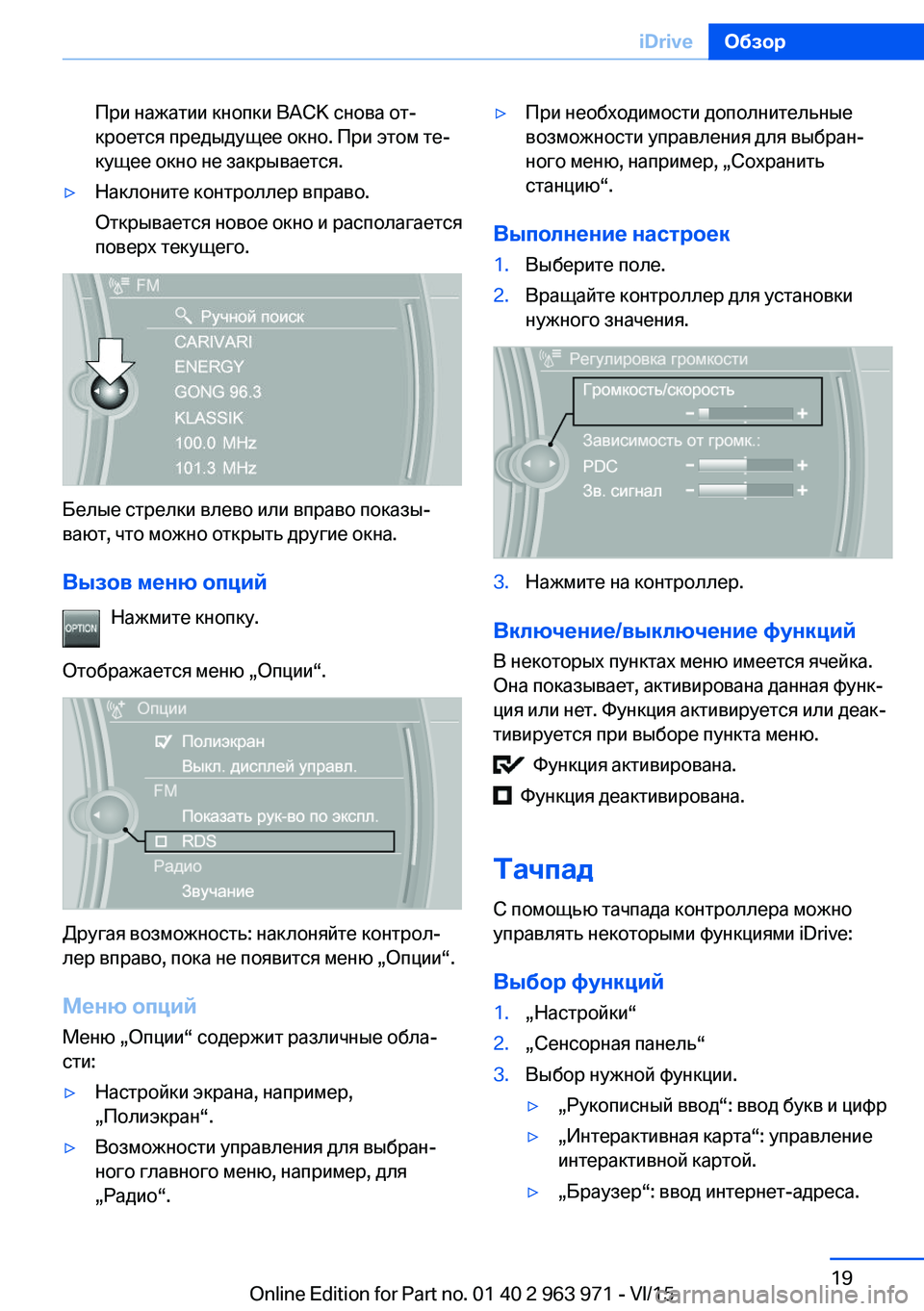

Page 19 of 289
При нажатии кнопки BACK снова от‐
кроется предыдущее окно. При этом те‐
кущее окно не закрывается.▷Наклоните контроллер вправо.
Открывается новое окно и располагается
поверх текущего.
Белые стрелки влево или вправо показы‐
вают, что можно открыть другие окна.
Вызов меню опций Нажмите кнопку.
Отображается меню „Опции“.
Другая возможность: наклоняйте контрол‐
лер вправо, пока не появится меню „Опции“.
Меню опций
Меню „Опции“ содержит различные обла‐
сти:
▷Настройки экрана, например,
„Полиэкран“.▷Возможности управления для выбран‐
ного главного меню, например, для
„Радио“.▷При необходимости дополнительные
возможности управления для выбран‐
ного меню, например, „Сохранить
станцию“.
Выполнение настроек
1.Выберите поле.2.Вращайте контроллер для установки
нужного значения.3.Нажмите на контроллер.
Включение/выключение функций
В некоторых пунктах меню имеется ячейка.
Она показывает, активирована данная функ‐
ция или нет. Функция активируется или деак‐
тивируется при выборе пункта меню.
Функция активирована.
Функция деактивирована.
Тачпад С помощью тачпада контроллера можно
управлять некоторыми функциями iDrive:
Выбор функций
1.„Настройки“2.„Сенсорная панель“3.Выбор нужной функции.▷„Рукописный ввод“: ввод букв и цифр▷„Интерактивная карта“: управление
интерактивной картой.▷„Браузер“: ввод интернет-адреса.Seite 19iDriveОбзор19
Online Edition for Part no. 01 40 2 963 971 - VI/15
Page 20 of 289
▷„Звуковое подтверждение“: введен‐
ные буквы и цифры проговариваются.
Ввод букв и цифр
Для ввода букв придется немного поупраж‐
няться. При вводе обращайте внимание на
следующее:
▷Система распознает заглавные и строч‐
ные буквы. Для ввода заглавных/строч‐
ных букв может потребоваться выбрать
соответствующий режим ввода на контр‐
оллере, например для ввода одинаковых
названий заглавными и строчными бук‐
вами. Переключение между заглавными/
строчными буквами, цифрами и симво‐
лами, см. стр. 24.▷Символы отображаются так, как они от‐
ображаются на дисплее управления.▷Не забывайте вводить соответствующие
символы, например, знаки ударения и
точки, чтобы букву можно было распоз‐
нать точно. Доступные возможности
ввода зависят от выбранного языка. При
необходимости введите с помощью
контроллера специальные символы.▷Для удаления символа проведите по тач‐
паду влево.▷Для ввода пробела прикоснитесь к цен‐
тру тачпада и проведите вправо.▷Для ввода дефиса прикоснитесь к верх‐
ней части тачпада и проведите вправо.▷Для ввода символа подчеркивания при‐
коснитесь к нижней части тачпада и про‐
ведите вправо.
Управление интерактивной картой и
управление в Интернете
Интерактивную карту системы навигации и
веб-страницы можно перемещать с по‐
мощью тачпада.
ФункцияУправлениеПеремещение интер‐
активной карты и веб-
страниц.Коснитесь в соот‐
ветствующем на‐
правлении.Увеличение/уменьше‐
ние интерактивной
карты или веб-стра‐
ниц.Сведите и разве‐
дите пальцы на тач‐
паде.Отображение меню
или переход по Ин‐
тернет-ссылке.Коснитесь один
раз.
Выполнение настроек
Такие настройки на дисплее управления, как,
например, громкость можно задавать с по‐
мощью тачпада. Для этого проведите паль‐
цем влево или вправо.
Пример: установка времени
Установка времени На дисплее управления:
1. Нажмите клавишу. На дисплее по‐
явится исходное меню.2.Вращая контроллер, выберите пункт
„Настройки“ и нажмите на контроллер.3.При необходимости наклоните контрол‐
лер влево для отображения пункта
„Время/дата“.Seite 20ОбзорiDrive20
Online Edition for Part no. 01 40 2 963 971 - VI/15
