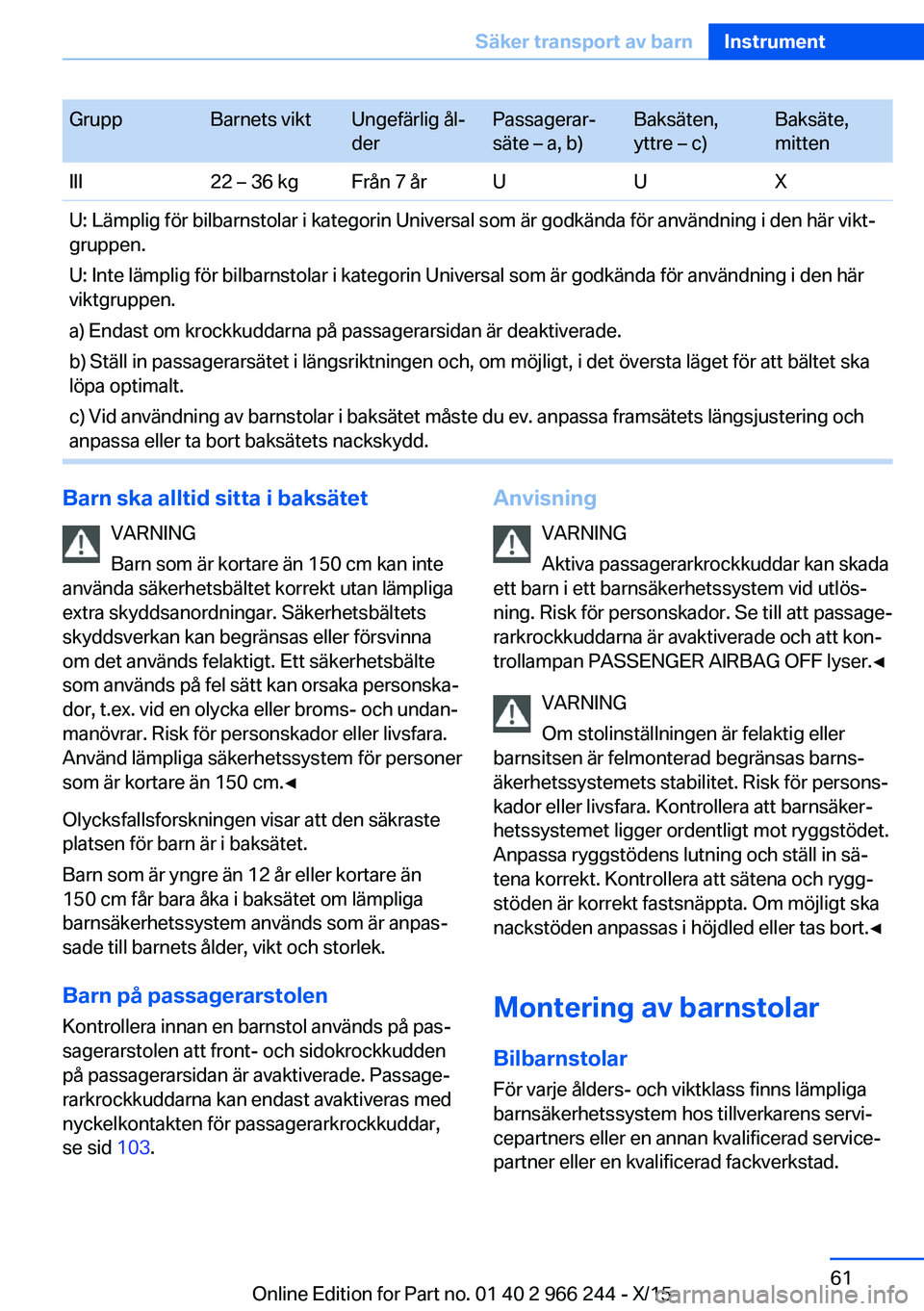

GruppBarnets viktUngefärlig ål‐
derPassagerar‐
säte – a, b)Baksäten,
yttre – c)Baksäte,
mittenIII22 – 36 kgFrån 7 årUUXU: Lämplig för bilbarnstolar i kategorin Universal som är godkända för användning i den här vikt‐
gruppen.
U: Inte lämplig för bilbarnstolar i kategorin Universal som är godkända för användning i den här
viktgruppen.
a) Endast om krockkuddarna på passagerarsidan är deaktiverade.
b) Ställ in passagerarsätet i längsriktningen och, om möjligt, i det översta läget för att bältet ska
löpa optimalt.
c) Vid användning av barnstolar i baksätet måste du ev. anpassa framsätets längsjustering och
anpassa eller ta bort baksätets nackskydd.Barn ska alltid sitta i baksätet
VARNING
Barn som är kortare än 150 cm kan inte
använda säkerhetsbältet korrekt utan lämpliga
extra skyddsanordningar. Säkerhetsbältets
skyddsverkan kan begränsas eller försvinna
om det används felaktigt. Ett säkerhetsbälte
som används på fel sätt kan orsaka personska‐
dor, t.ex. vid en olycka eller broms- och undan‐
manövrar. Risk för personskador eller livsfara.
Använd lämpliga säkerhetssystem för personer
som är kortare än 150 cm.◀
Olycksfallsforskningen visar att den säkraste
platsen för barn är i baksätet.
Barn som är yngre än 12 år eller kortare än
150 cm får bara åka i baksätet om lämpliga
barnsäkerhetssystem används som är anpas‐
sade till barnets ålder, vikt och storlek.
Barn på passagerarstolen Kontrollera innan en barnstol används på pas‐
sagerarstolen att front- och sidokrockkudden
på passagerarsidan är avaktiverade. Passage‐
rarkrockkuddarna kan endast avaktiveras med
nyckelkontakten för passagerarkrockkuddar,
se sid 103.Anvisning
VARNING
Aktiva passagerarkrockkuddar kan skada
ett barn i ett barnsäkerhetssystem vid utlös‐
ning. Risk för personskador. Se till att passage‐
rarkrockkuddarna är avaktiverade och att kon‐
trollampan PASSENGER AIRBAG OFF lyser.◀
VARNING
Om stolinställningen är felaktig eller
barnsitsen är felmonterad begränsas barns‐ äkerhetssystemets stabilitet. Risk för persons‐
kador eller livsfara. Kontrollera att barnsäker‐
hetssystemet ligger ordentligt mot ryggstödet.
Anpassa ryggstödens lutning och ställ in sä‐
tena korrekt. Kontrollera att sätena och rygg‐
stöden är korrekt fastsnäppta. Om möjligt ska
nackstöden anpassas i höjdled eller tas bort.◀
Montering av barnstolar Bilbarnstolar
För varje ålders- och viktklass finns lämpliga
barnsäkerhetssystem hos tillverkarens servi‐
cepartners eller en annan kvalificerad service‐
partner eller en kvalificerad fackverkstad.Seite 61Säker transport av barnInstrument61
Online Edition for Part no. 01 40 2 966 244 - X/15

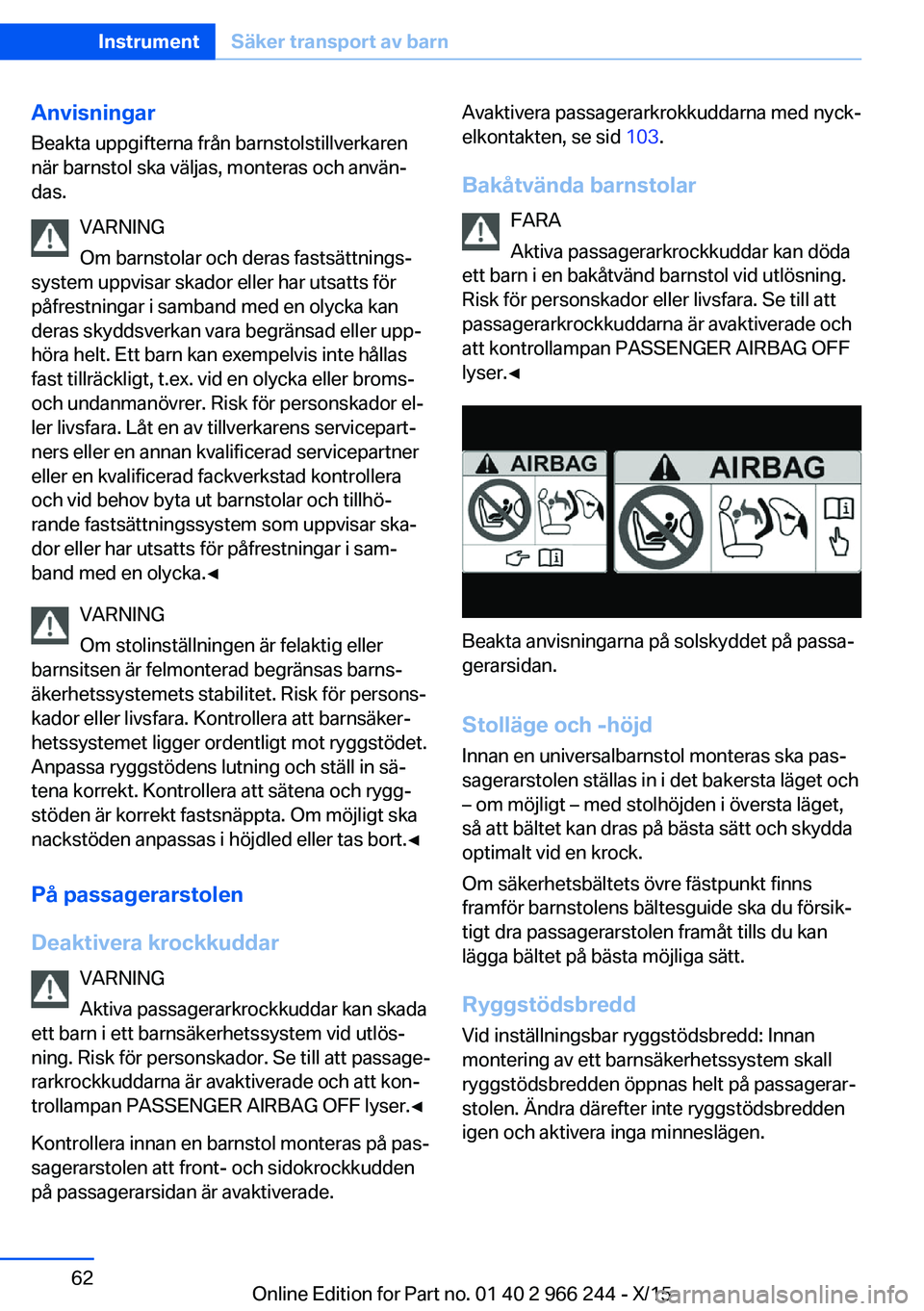

Anvisningar
Beakta uppgifterna från barnstolstillverkaren
när barnstol ska väljas, monteras och använ‐
das.
VARNING
Om barnstolar och deras fastsättnings‐
system uppvisar skador eller har utsatts för
påfrestningar i samband med en olycka kan
deras skyddsverkan vara begränsad eller upp‐
höra helt. Ett barn kan exempelvis inte hållas
fast tillräckligt, t.ex. vid en olycka eller broms-
och undanmanövrer. Risk för personskador el‐
ler livsfara. Låt en av tillverkarens servicepart‐ ners eller en annan kvalificerad servicepartner
eller en kvalificerad fackverkstad kontrollera
och vid behov byta ut barnstolar och tillhö‐
rande fastsättningssystem som uppvisar ska‐
dor eller har utsatts för påfrestningar i sam‐
band med en olycka.◀
VARNING
Om stolinställningen är felaktig eller
barnsitsen är felmonterad begränsas barns‐
äkerhetssystemets stabilitet. Risk för persons‐
kador eller livsfara. Kontrollera att barnsäker‐
hetssystemet ligger ordentligt mot ryggstödet.
Anpassa ryggstödens lutning och ställ in sä‐
tena korrekt. Kontrollera att sätena och rygg‐
stöden är korrekt fastsnäppta. Om möjligt ska
nackstöden anpassas i höjdled eller tas bort.◀
På passagerarstolen
Deaktivera krockkuddar VARNING
Aktiva passagerarkrockkuddar kan skada
ett barn i ett barnsäkerhetssystem vid utlös‐
ning. Risk för personskador. Se till att passage‐
rarkrockkuddarna är avaktiverade och att kon‐
trollampan PASSENGER AIRBAG OFF lyser.◀
Kontrollera innan en barnstol monteras på pas‐
sagerarstolen att front- och sidokrockkudden
på passagerarsidan är avaktiverade.Avaktivera passagerarkrokkuddarna med nyck‐
elkontakten, se sid 103.
Bakåtvända barnstolar FARA
Aktiva passagerarkrockkuddar kan döda
ett barn i en bakåtvänd barnstol vid utlösning.
Risk för personskador eller livsfara. Se till att
passagerarkrockkuddarna är avaktiverade och
att kontrollampan PASSENGER AIRBAG OFF
lyser.◀
Beakta anvisningarna på solskyddet på passa‐
gerarsidan.
Stolläge och -höjd Innan en universalbarnstol monteras ska pas‐
sagerarstolen ställas in i det bakersta läget och
– om möjligt – med stolhöjden i översta läget,
så att bältet kan dras på bästa sätt och skydda
optimalt vid en krock.
Om säkerhetsbältets övre fästpunkt finns
framför barnstolens bältesguide ska du försik‐
tigt dra passagerarstolen framåt tills du kan
lägga bältet på bästa möjliga sätt.
Ryggstödsbredd Vid inställningsbar ryggstödsbredd: Innan
montering av ett barnsäkerhetssystem skall
ryggstödsbredden öppnas helt på passagerar‐
stolen. Ändra därefter inte ryggstödsbredden
igen och aktivera inga minneslägen.
Seite 62InstrumentSäker transport av barn62
Online Edition for Part no. 01 40 2 966 244 - X/15

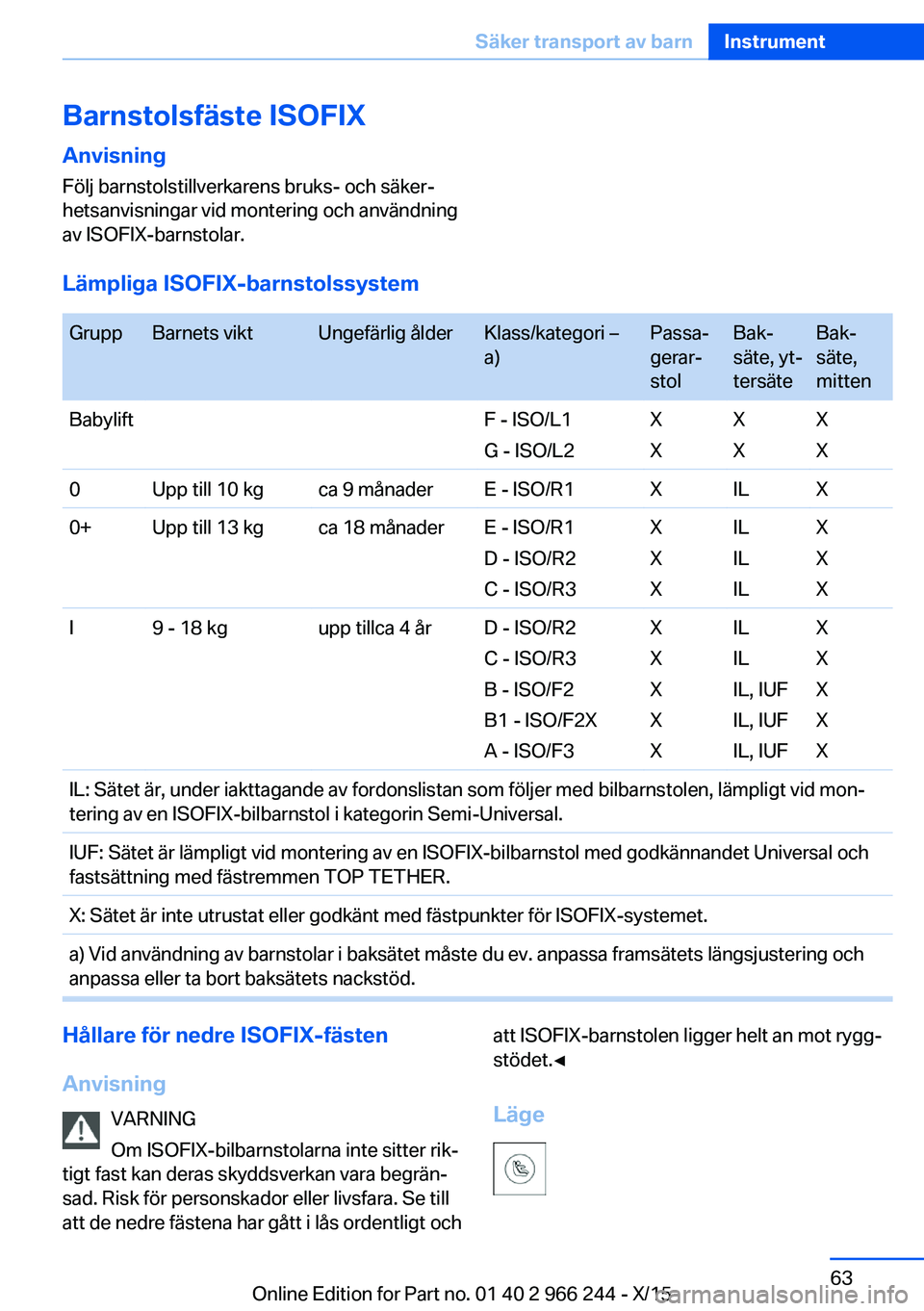

Barnstolsfäste ISOFIXAnvisning
Följ barnstolstillverkarens bruks- och säker‐
hetsanvisningar vid montering och användning
av ISOFIX-barnstolar.
Lämpliga ISOFIX-barnstolssystem
GruppBarnets viktUngefärlig ålderKlass/kategori –
a)Passa‐
gerar‐
stolBak‐
säte, yt‐
tersäteBak‐
säte,
mittenBabyliftF - ISO/L1
G - ISO/L2X
XX
XX
X0Upp till 10 kgca 9 månaderE - ISO/R1XILX0+Upp till 13 kgca 18 månaderE - ISO/R1
D - ISO/R2
C - ISO/R3X
X
XIL
IL
ILX
X
XI9 - 18 kgupp tillca 4 årD - ISO/R2
C - ISO/R3
B - ISO/F2
B1 - ISO/F2X
A - ISO/F3X
X
X
X
XIL
IL
IL, IUF
IL, IUF
IL, IUFX
X
X
X
XIL: Sätet är, under iakttagande av fordonslistan som följer med bilbarnstolen, lämpligt vid mon‐
tering av en ISOFIX-bilbarnstol i kategorin Semi-Universal.IUF: Sätet är lämpligt vid montering av en ISOFIX-bilbarnstol med godkännandet Universal och
fastsättning med fästremmen TOP TETHER.X: Sätet är inte utrustat eller godkänt med fästpunkter för ISOFIX-systemet.a) Vid användning av barnstolar i baksätet måste du ev. anpassa framsätets längsjustering och
anpassa eller ta bort baksätets nackstöd.Hållare för nedre ISOFIX-fästen
Anvisning VARNING
Om ISOFIX-bilbarnstolarna inte sitter rik‐
tigt fast kan deras skyddsverkan vara begrän‐
sad. Risk för personskador eller livsfara. Se till
att de nedre fästena har gått i lås ordentligt ochatt ISOFIX-barnstolen ligger helt an mot rygg‐
stödet.◀
LägeSeite 63Säker transport av barnInstrument63
Online Edition for Part no. 01 40 2 966 244 - X/15

Motsvarande symbol visar fästena för
de undre ISOFIX-fästena.
Beroende på utrustning kan följande varianter
vara monterade:
Hållare för de nedre ISOFIX-fästena sitter un‐
der de markerade täckkåporna.
Hållare för de nedre ISOFIX-fästena sitter i
springan mellan sitsen och ryggstödet.
Före montering av ISOFIX-
bilbarnstolar
Dra bort säkerhetsbältet ur området där bil‐
barnstolen fästs.
Montering av ISOFIX-bilbarnstolar
1.Montera barnsäkerhetssystemen, se till‐
verkarens anvisningar.2.Kontrollera att de båda ISOFIX-fästena är
ordentligt fastsatta.Övre ISOFIX-fästrem
Fästpunkter Symbolen visar fästpunkten för den
övre fästremmen.
För den övre fästremmen på ISOFIX-barnstolar
finns tre fästpunkter.
Anvisning OBSERVERA
Fästpunkterna för de övre fästremmarna
på barnstolar är endast avsedda för dessa fä‐
stremmar. Vid fastsättning av andra föremål
kan fästpunkterna skadas. Risk för materiella
skador. Fäst endast barnstolar i de övre fä‐
stremmarna.◀
Dra fästremmen VARNING
Om det övre säkerhetsbältet används på
ett felaktigt sätt med barnsäkerhetssystemet
kan skyddsverkan begränsas. Risk för per‐
sonskador. Kontrollera att det övre säkerhets‐
bältet inte dras över vassa kanter eller förvrids
på vägen till det övre fästbältet.◀
Seite 64InstrumentSäker transport av barn64
Online Edition for Part no. 01 40 2 966 244 - X/15

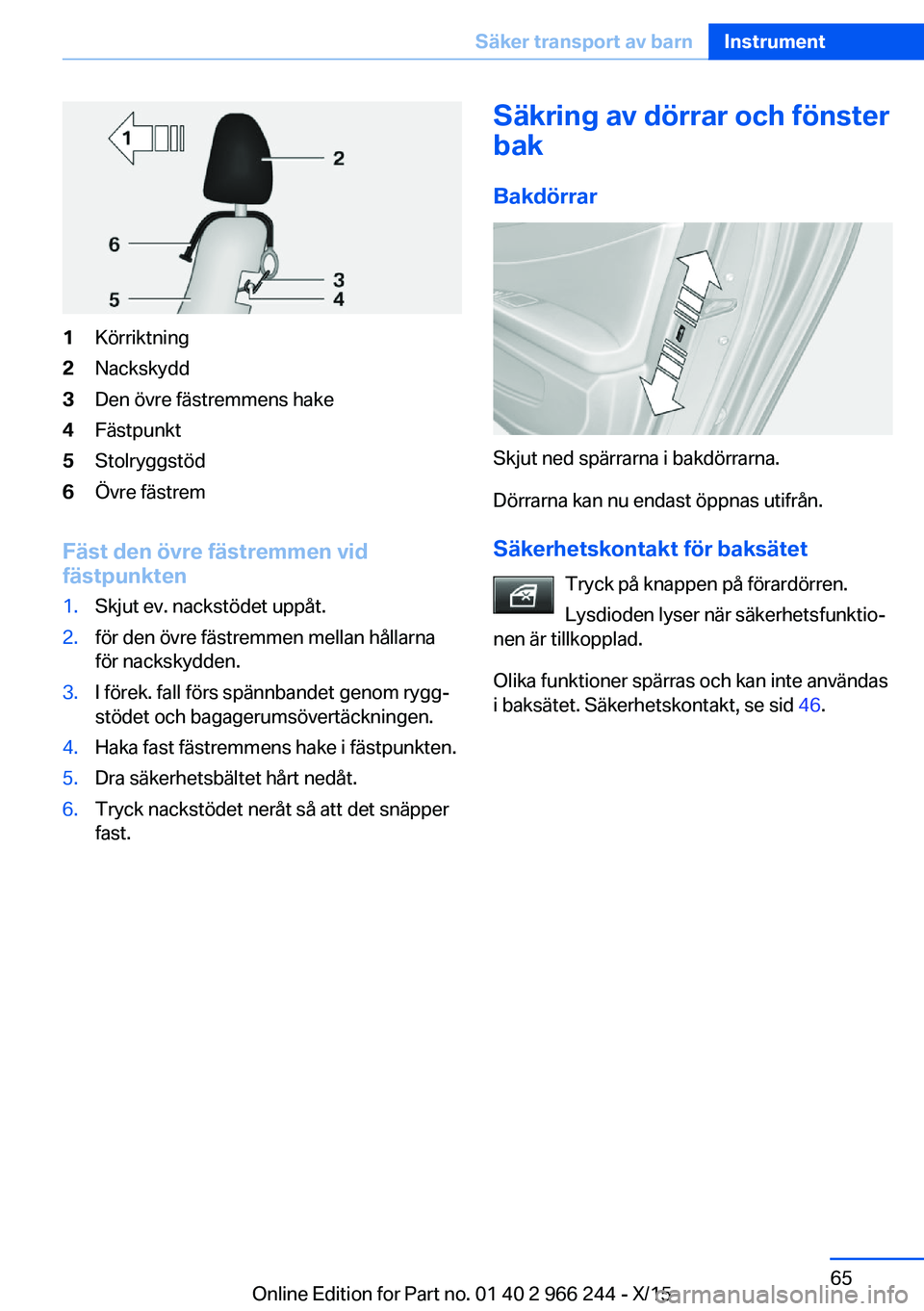

1Körriktning2Nackskydd3Den övre fästremmens hake4Fästpunkt5Stolryggstöd6Övre fästrem
Fäst den övre fästremmen vid
fästpunkten
1.Skjut ev. nackstödet uppåt.2.för den övre fästremmen mellan hållarna
för nackskydden.3.I förek. fall förs spännbandet genom rygg‐
stödet och bagagerumsövertäckningen.4.Haka fast fästremmens hake i fästpunkten.5.Dra säkerhetsbältet hårt nedåt.6.Tryck nackstödet neråt så att det snäpper
fast.Säkring av dörrar och fönster
bak
Bakdörrar
Skjut ned spärrarna i bakdörrarna.
Dörrarna kan nu endast öppnas utifrån.
Säkerhetskontakt för baksätet Tryck på knappen på förardörren.
Lysdioden lyser när säkerhetsfunktio‐
nen är tillkopplad.
Olika funktioner spärras och kan inte användas
i baksätet. Säkerhetskontakt, se sid 46.
Seite 65Säker transport av barnInstrument65
Online Edition for Part no. 01 40 2 966 244 - X/15

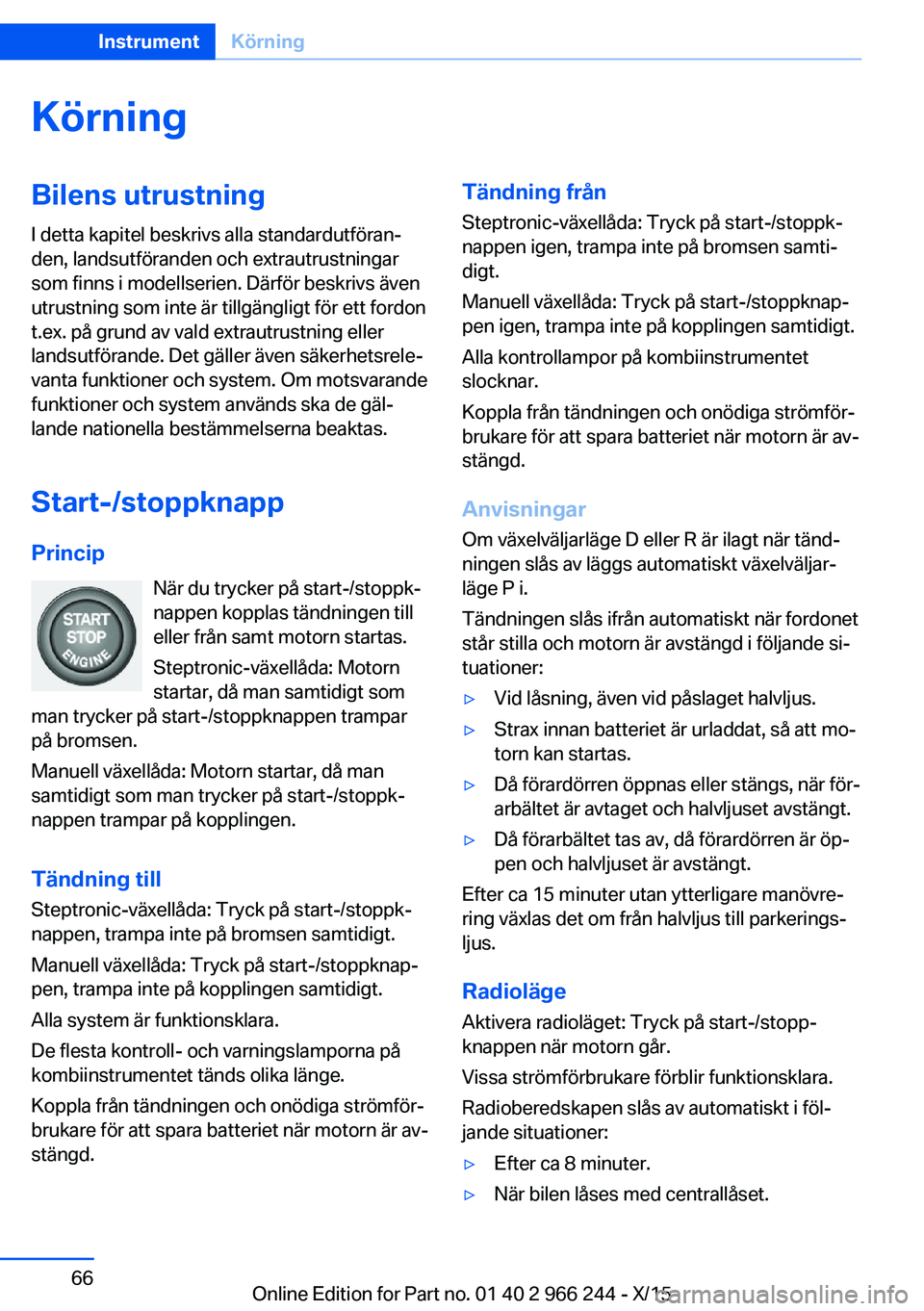

KörningBilens utrustningI detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordon
t.ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Start-/stoppknapp Princip När du trycker på start-/stoppk‐
nappen kopplas tändningen till
eller från samt motorn startas.
Steptronic-växellåda: Motorn
startar, då man samtidigt som
man trycker på start-/stoppknappen trampar
på bromsen.
Manuell växellåda: Motorn startar, då man
samtidigt som man trycker på start-/stoppk‐
nappen trampar på kopplingen.
Tändning till Steptronic-växellåda: Tryck på start-/stoppk‐
nappen, trampa inte på bromsen samtidigt.
Manuell växellåda: Tryck på start-/stoppknap‐
pen, trampa inte på kopplingen samtidigt.
Alla system är funktionsklara.
De flesta kontroll- och varningslamporna på
kombiinstrumentet tänds olika länge.
Koppla från tändningen och onödiga strömför‐
brukare för att spara batteriet när motorn är av‐
stängd.Tändning från
Steptronic-växellåda: Tryck på start-/stoppk‐
nappen igen, trampa inte på bromsen samti‐
digt.
Manuell växellåda: Tryck på start-/stoppknap‐
pen igen, trampa inte på kopplingen samtidigt.
Alla kontrollampor på kombiinstrumentet
slocknar.
Koppla från tändningen och onödiga strömför‐
brukare för att spara batteriet när motorn är av‐
stängd.
Anvisningar
Om växelväljarläge D eller R är ilagt när tänd‐
ningen slås av läggs automatiskt växelväljar‐
läge P i.
Tändningen slås ifrån automatiskt när fordonet
står stilla och motorn är avstängd i följande si‐
tuationer:▷Vid låsning, även vid påslaget halvljus.▷Strax innan batteriet är urladdat, så att mo‐
torn kan startas.▷Då förardörren öppnas eller stängs, när för‐
arbältet är avtaget och halvljuset avstängt.▷Då förarbältet tas av, då förardörren är öp‐
pen och halvljuset är avstängt.
Efter ca 15 minuter utan ytterligare manövre‐
ring växlas det om från halvljus till parkerings‐
ljus.
Radioläge
Aktivera radioläget: Tryck på start-/stopp-
knappen när motorn går.
Vissa strömförbrukare förblir funktionsklara.
Radioberedskapen slås av automatiskt i föl‐
jande situationer:
▷Efter ca 8 minuter.▷När bilen låses med centrallåset.Seite 66InstrumentKörning66
Online Edition for Part no. 01 40 2 966 244 - X/15

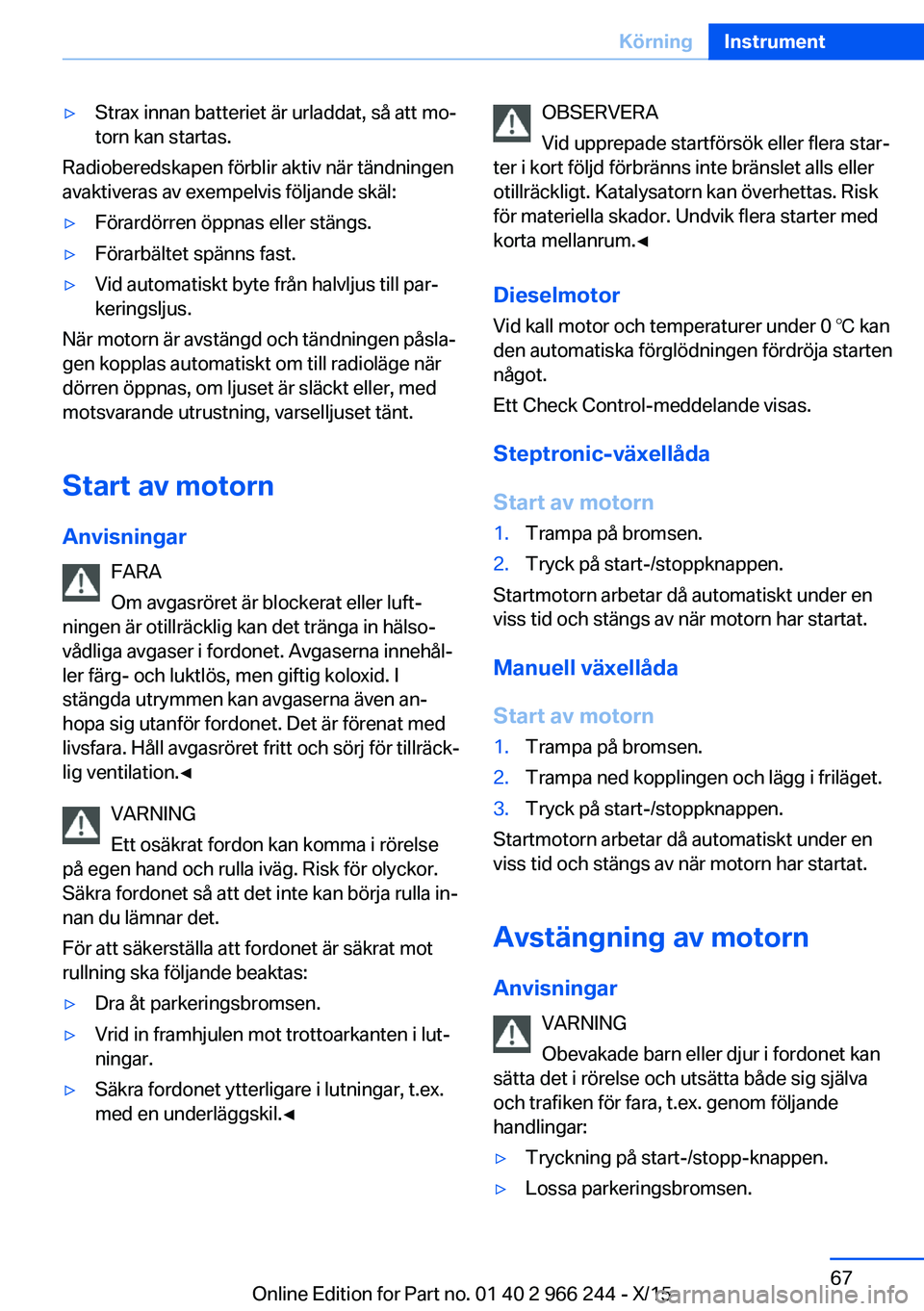

▷Strax innan batteriet är urladdat, så att mo‐
torn kan startas.
Radioberedskapen förblir aktiv när tändningen
avaktiveras av exempelvis följande skäl:
▷Förardörren öppnas eller stängs.▷Förarbältet spänns fast.▷Vid automatiskt byte från halvljus till par‐
keringsljus.
När motorn är avstängd och tändningen påsla‐
gen kopplas automatiskt om till radioläge när
dörren öppnas, om ljuset är släckt eller, med
motsvarande utrustning, varselljuset tänt.
Start av motorn
Anvisningar FARA
Om avgasröret är blockerat eller luft‐
ningen är otillräcklig kan det tränga in hälso‐
vådliga avgaser i fordonet. Avgaserna innehål‐
ler färg- och luktlös, men giftig koloxid. I
stängda utrymmen kan avgaserna även an‐
hopa sig utanför fordonet. Det är förenat med
livsfara. Håll avgasröret fritt och sörj för tillräck‐
lig ventilation.◀
VARNING
Ett osäkrat fordon kan komma i rörelse
på egen hand och rulla iväg. Risk för olyckor.
Säkra fordonet så att det inte kan börja rulla in‐
nan du lämnar det.
För att säkerställa att fordonet är säkrat mot
rullning ska följande beaktas:
▷Dra åt parkeringsbromsen.▷Vrid in framhjulen mot trottoarkanten i lut‐
ningar.▷Säkra fordonet ytterligare i lutningar, t.ex.
med en underläggskil.◀OBSERVERA
Vid upprepade startförsök eller flera star‐
ter i kort följd förbränns inte bränslet alls eller
otillräckligt. Katalysatorn kan överhettas. Risk
för materiella skador. Undvik flera starter med
korta mellanrum.◀
Dieselmotor
Vid kall motor och temperaturer under 0 ℃ kan den automatiska förglödningen fördröja starten
något.
Ett Check Control-meddelande visas.
Steptronic-växellåda
Start av motorn1.Trampa på bromsen.2.Tryck på start-/stoppknappen.
Startmotorn arbetar då automatiskt under en
viss tid och stängs av när motorn har startat.
Manuell växellåda
Start av motorn
1.Trampa på bromsen.2.Trampa ned kopplingen och lägg i friläget.3.Tryck på start-/stoppknappen.
Startmotorn arbetar då automatiskt under en
viss tid och stängs av när motorn har startat.
Avstängning av motorn
Anvisningar VARNING
Obevakade barn eller djur i fordonet kan
sätta det i rörelse och utsätta både sig själva
och trafiken för fara, t.ex. genom följande
handlingar:
▷Tryckning på start-/stopp-knappen.▷Lossa parkeringsbromsen.Seite 67KörningInstrument67
Online Edition for Part no. 01 40 2 966 244 - X/15

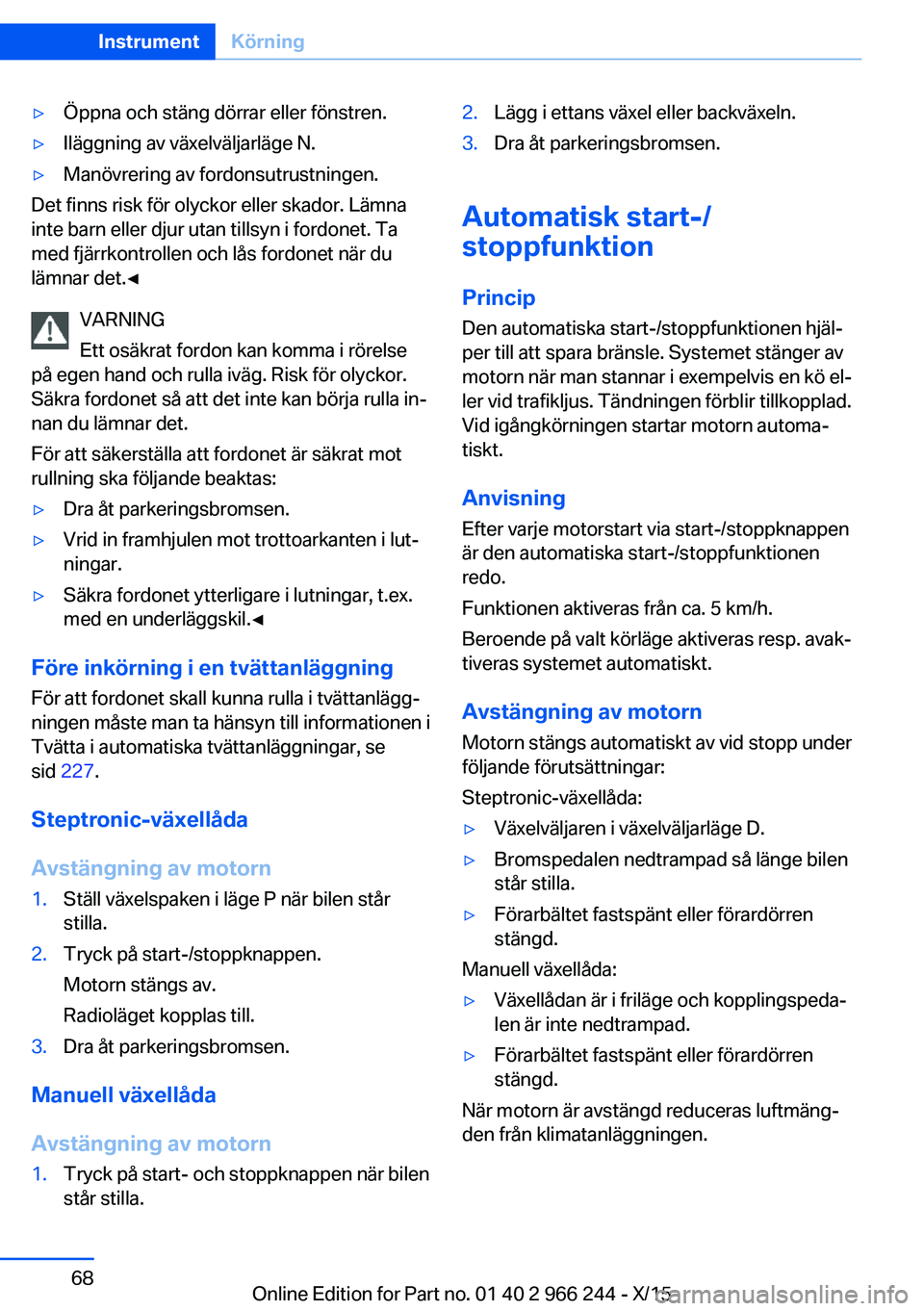

▷Öppna och stäng dörrar eller fönstren.▷Iläggning av växelväljarläge N.▷Manövrering av fordonsutrustningen.
Det finns risk för olyckor eller skador. Lämna
inte barn eller djur utan tillsyn i fordonet. Ta
med fjärrkontrollen och lås fordonet när du
lämnar det.◀
VARNING
Ett osäkrat fordon kan komma i rörelse
på egen hand och rulla iväg. Risk för olyckor.
Säkra fordonet så att det inte kan börja rulla in‐
nan du lämnar det.
För att säkerställa att fordonet är säkrat mot
rullning ska följande beaktas:
▷Dra åt parkeringsbromsen.▷Vrid in framhjulen mot trottoarkanten i lut‐
ningar.▷Säkra fordonet ytterligare i lutningar, t.ex.
med en underläggskil.◀
Före inkörning i en tvättanläggning
För att fordonet skall kunna rulla i tvättanlägg‐
ningen måste man ta hänsyn till informationen i
Tvätta i automatiska tvättanläggningar, se
sid 227 .
Steptronic-växellåda
Avstängning av motorn
1.Ställ växelspaken i läge P när bilen står
stilla.2.Tryck på start-/stoppknappen.
Motorn stängs av.
Radioläget kopplas till.3.Dra åt parkeringsbromsen.
Manuell växellåda
Avstängning av motorn
1.Tryck på start- och stoppknappen när bilen
står stilla.2.Lägg i ettans växel eller backväxeln.3.Dra åt parkeringsbromsen.
Automatisk start-/
stoppfunktion
Princip Den automatiska start-/stoppfunktionen hjäl‐
per till att spara bränsle. Systemet stänger av
motorn när man stannar i exempelvis en kö el‐
ler vid trafikljus. Tändningen förblir tillkopplad.
Vid igångkörningen startar motorn automa‐
tiskt.
Anvisning
Efter varje motorstart via start-/stoppknappen
är den automatiska start-/stoppfunktionen
redo.
Funktionen aktiveras från ca. 5 km/h.
Beroende på valt körläge aktiveras resp. avak‐
tiveras systemet automatiskt.
Avstängning av motorn
Motorn stängs automatiskt av vid stopp under
följande förutsättningar:
Steptronic-växellåda:
▷Växelväljaren i växelväljarläge D.▷Bromspedalen nedtrampad så länge bilen
står stilla.▷Förarbältet fastspänt eller förardörren
stängd.
Manuell växellåda:
▷Växellådan är i friläge och kopplingspeda‐
len är inte nedtrampad.▷Förarbältet fastspänt eller förardörren
stängd.
När motorn är avstängd reduceras luftmäng‐
den från klimatanläggningen.
Seite 68InstrumentKörning68
Online Edition for Part no. 01 40 2 966 244 - X/15

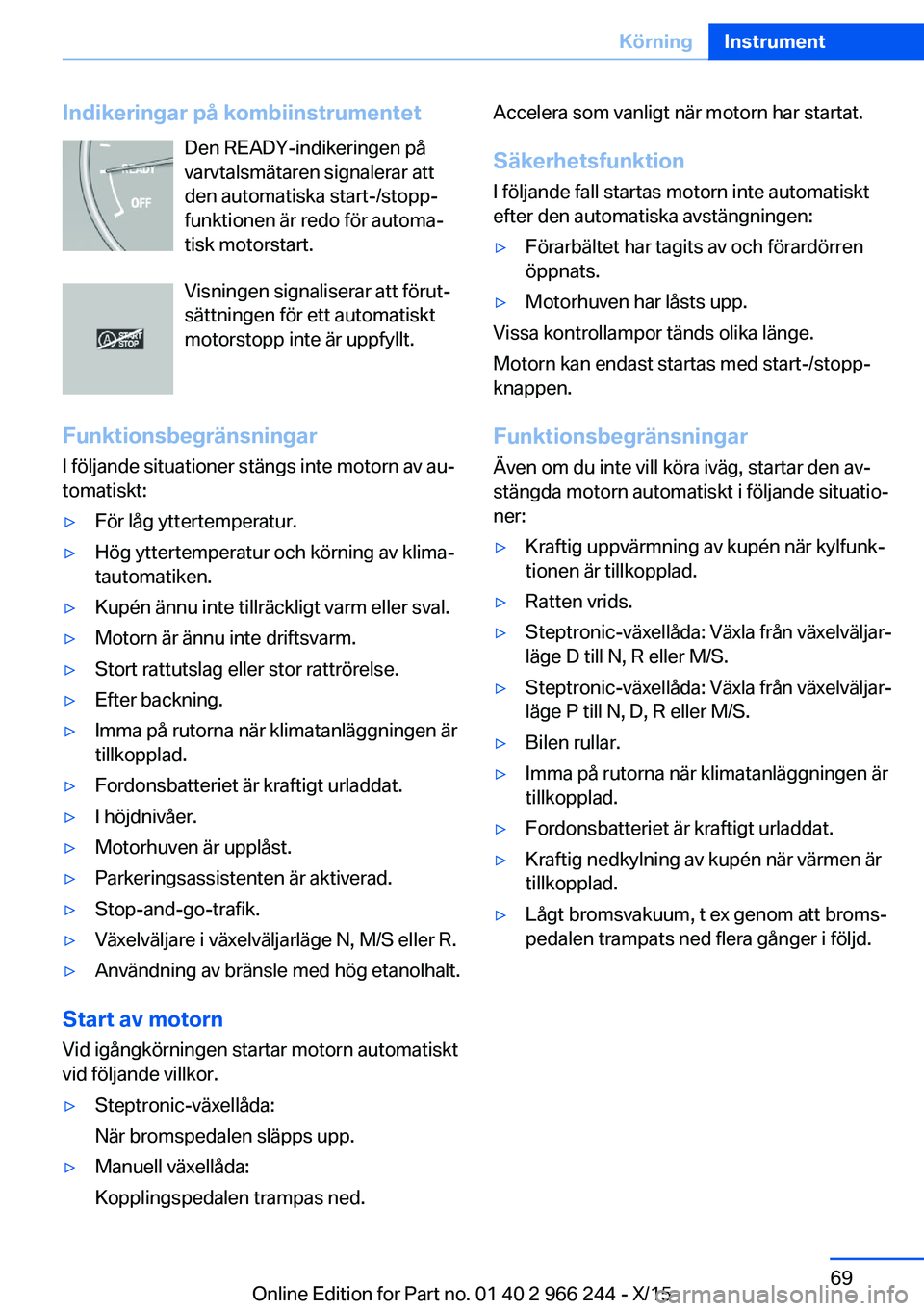

Indikeringar på kombiinstrumentetDen READY-indikeringen på
varvtalsmätaren signalerar att
den automatiska start-/stopp‐
funktionen är redo för automa‐
tisk motorstart.
Visningen signaliserar att förut‐
sättningen för ett automatiskt
motorstopp inte är uppfyllt.
Funktionsbegränsningar
I följande situationer stängs inte motorn av au‐
tomatiskt:▷För låg yttertemperatur.▷Hög yttertemperatur och körning av klima‐
tautomatiken.▷Kupén ännu inte tillräckligt varm eller sval.▷Motorn är ännu inte driftsvarm.▷Stort rattutslag eller stor rattrörelse.▷Efter backning.▷Imma på rutorna när klimatanläggningen är
tillkopplad.▷Fordonsbatteriet är kraftigt urladdat.▷I höjdnivåer.▷Motorhuven är upplåst.▷Parkeringsassistenten är aktiverad.▷Stop-and-go-trafik.▷Växelväljare i växelväljarläge N, M/S eller R.▷Användning av bränsle med hög etanolhalt.
Start av motorn
Vid igångkörningen startar motorn automatiskt
vid följande villkor.
▷Steptronic-växellåda:
När bromspedalen släpps upp.▷Manuell växellåda:
Kopplingspedalen trampas ned.Accelera som vanligt när motorn har startat.
Säkerhetsfunktion I följande fall startas motorn inte automatiskt
efter den automatiska avstängningen:▷Förarbältet har tagits av och förardörren
öppnats.▷Motorhuven har låsts upp.
Vissa kontrollampor tänds olika länge.
Motorn kan endast startas med start-/stopp-
knappen.
FunktionsbegränsningarÄven om du inte vill köra iväg, startar den av‐
stängda motorn automatiskt i följande situatio‐
ner:
▷Kraftig uppvärmning av kupén när kylfunk‐
tionen är tillkopplad.▷Ratten vrids.▷Steptronic-växellåda: Växla från växelväljar‐
läge D till N, R eller M/S.▷Steptronic-växellåda: Växla från växelväljar‐
läge P till N, D, R eller M/S.▷Bilen rullar.▷Imma på rutorna när klimatanläggningen är
tillkopplad.▷Fordonsbatteriet är kraftigt urladdat.▷Kraftig nedkylning av kupén när värmen är
tillkopplad.▷Lågt bromsvakuum, t ex genom att broms‐
pedalen trampats ned flera gånger i följd.Seite 69KörningInstrument69
Online Edition for Part no. 01 40 2 966 244 - X/15

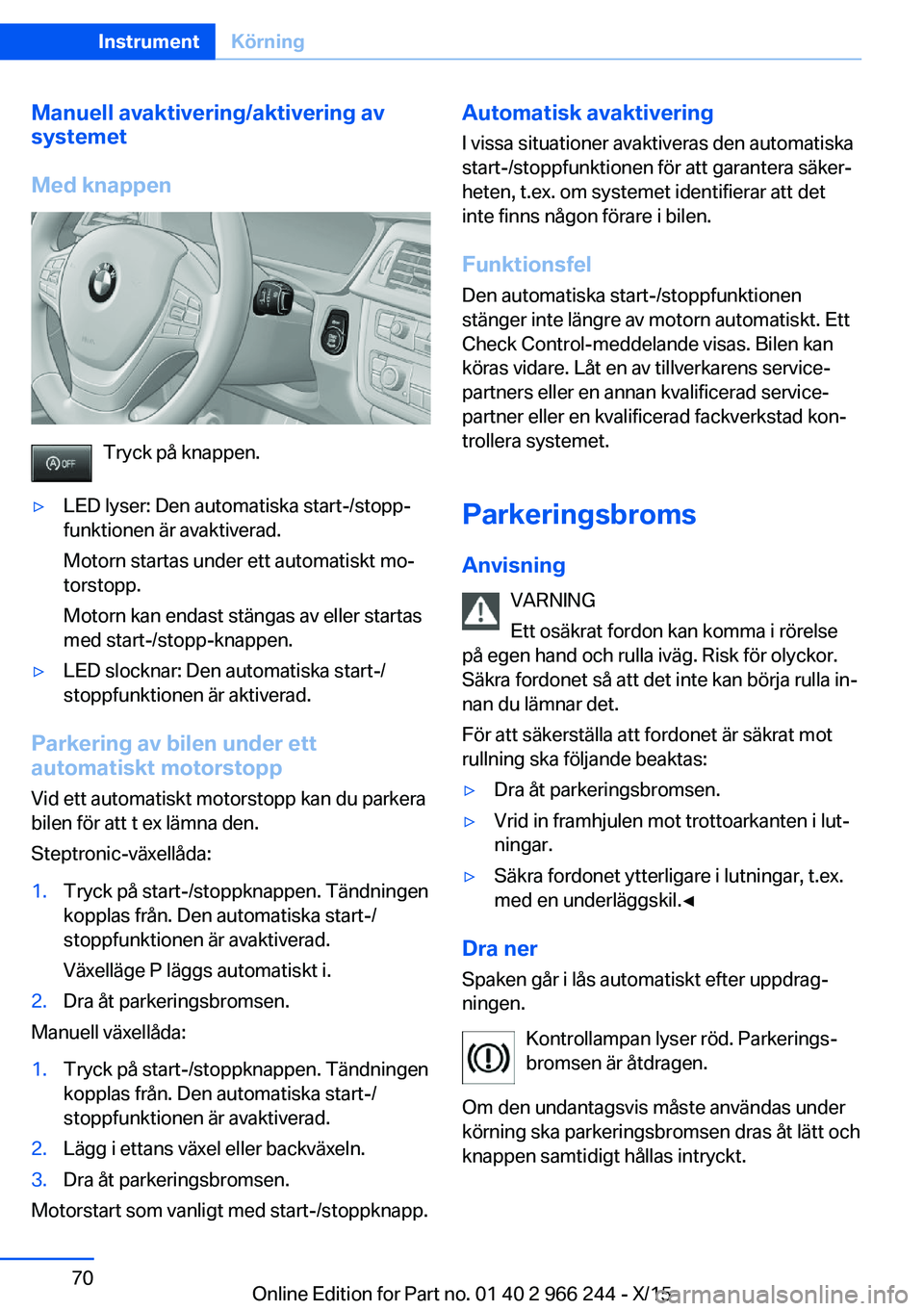

Manuell avaktivering/aktivering av
systemet
Med knappen
Tryck på knappen.
▷LED lyser: Den automatiska start-/stopp‐
funktionen är avaktiverad.
Motorn startas under ett automatiskt mo‐
torstopp.
Motorn kan endast stängas av eller startas
med start-/stopp-knappen.▷LED slocknar: Den automatiska start-/
stoppfunktionen är aktiverad.
Parkering av bilen under ett
automatiskt motorstopp
Vid ett automatiskt motorstopp kan du parkera
bilen för att t ex lämna den.
Steptronic-växellåda:
1.Tryck på start-/stoppknappen. Tändningen
kopplas från. Den automatiska start-/
stoppfunktionen är avaktiverad.
Växelläge P läggs automatiskt i.2.Dra åt parkeringsbromsen.
Manuell växellåda:
1.Tryck på start-/stoppknappen. Tändningen
kopplas från. Den automatiska start-/
stoppfunktionen är avaktiverad.2.Lägg i ettans växel eller backväxeln.3.Dra åt parkeringsbromsen.
Motorstart som vanligt med start-/stoppknapp.
Automatisk avaktivering
I vissa situationer avaktiveras den automatiska
start-/stoppfunktionen för att garantera säker‐
heten, t.ex. om systemet identifierar att det
inte finns någon förare i bilen.
Funktionsfel
Den automatiska start-/stoppfunktionen
stänger inte längre av motorn automatiskt. Ett
Check Control-meddelande visas. Bilen kan
köras vidare. Låt en av tillverkarens service‐
partners eller en annan kvalificerad service‐
partner eller en kvalificerad fackverkstad kon‐
trollera systemet.
Parkeringsbroms
Anvisning VARNING
Ett osäkrat fordon kan komma i rörelse
på egen hand och rulla iväg. Risk för olyckor.
Säkra fordonet så att det inte kan börja rulla in‐
nan du lämnar det.
För att säkerställa att fordonet är säkrat mot
rullning ska följande beaktas:▷Dra åt parkeringsbromsen.▷Vrid in framhjulen mot trottoarkanten i lut‐
ningar.▷Säkra fordonet ytterligare i lutningar, t.ex.
med en underläggskil.◀
Dra ner
Spaken går i lås automatiskt efter uppdrag‐
ningen.
Kontrollampan lyser röd. Parkerings‐
bromsen är åtdragen.
Om den undantagsvis måste användas under
körning ska parkeringsbromsen dras åt lätt och
knappen samtidigt hållas intryckt.
Seite 70InstrumentKörning70
Online Edition for Part no. 01 40 2 966 244 - X/15
