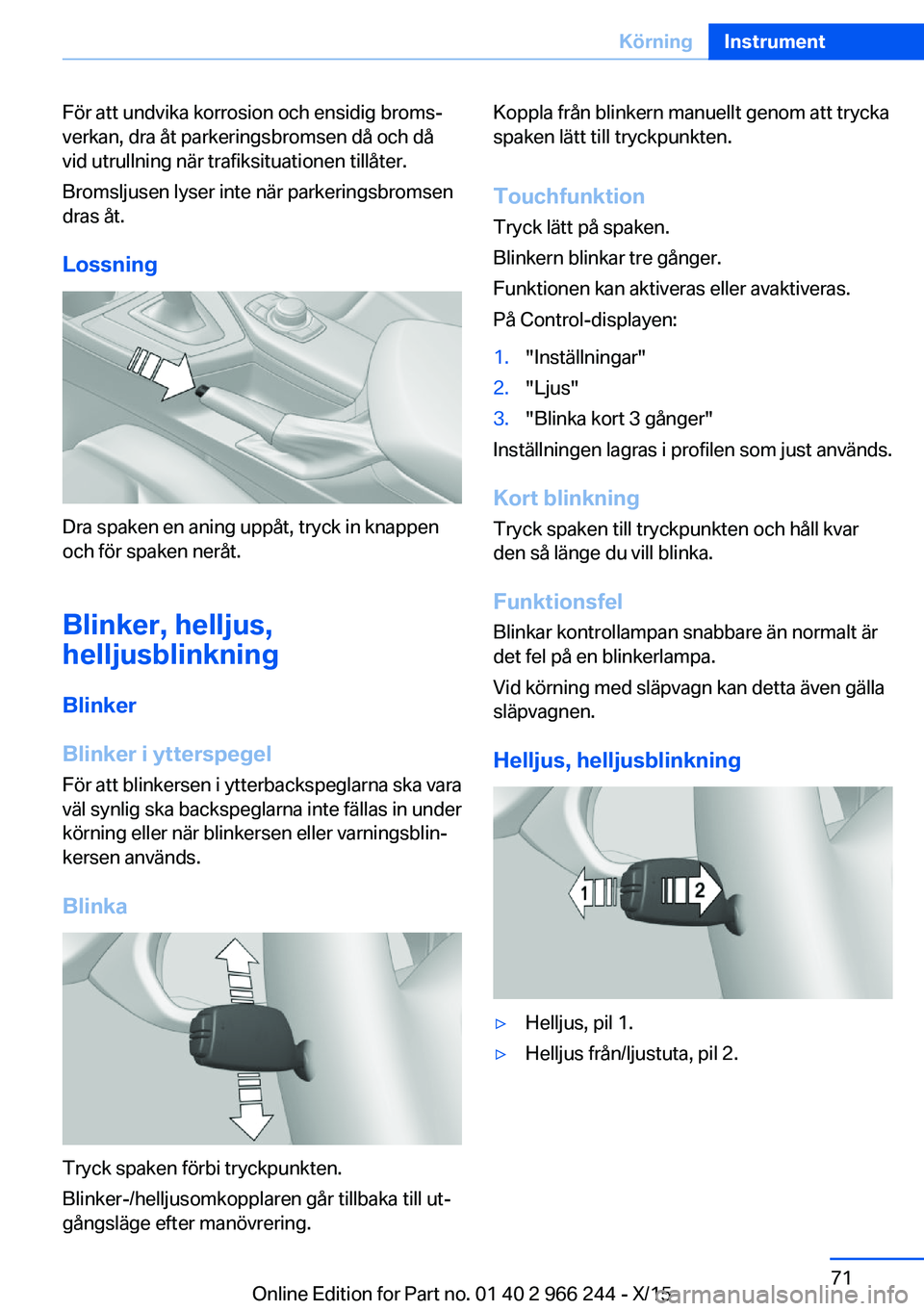

För att undvika korrosion och ensidig broms‐
verkan, dra åt parkeringsbromsen då och då
vid utrullning när trafiksituationen tillåter.
Bromsljusen lyser inte när parkeringsbromsen
dras åt.
Lossning
Dra spaken en aning uppåt, tryck in knappen
och för spaken neråt.
Blinker, helljus,
helljusblinkning
Blinker
Blinker i ytterspegel För att blinkersen i ytterbackspeglarna ska vara
väl synlig ska backspeglarna inte fällas in under
körning eller när blinkersen eller varningsblin‐
kersen används.
Blinka
Tryck spaken förbi tryckpunkten.
Blinker-/helljusomkopplaren går tillbaka till ut‐
gångsläge efter manövrering.
Koppla från blinkern manuellt genom att trycka
spaken lätt till tryckpunkten.
Touchfunktion
Tryck lätt på spaken.
Blinkern blinkar tre gånger.
Funktionen kan aktiveras eller avaktiveras.
På Control-displayen:1."Inställningar"2."Ljus"3."Blinka kort 3 gånger"
Inställningen lagras i profilen som just används.
Kort blinkning Tryck spaken till tryckpunkten och håll kvar
den så länge du vill blinka.
Funktionsfel
Blinkar kontrollampan snabbare än normalt är
det fel på en blinkerlampa.
Vid körning med släpvagn kan detta även gälla
släpvagnen.
Helljus, helljusblinkning
▷Helljus, pil 1.▷Helljus från/ljustuta, pil 2.Seite 71KörningInstrument71
Online Edition for Part no. 01 40 2 966 244 - X/15

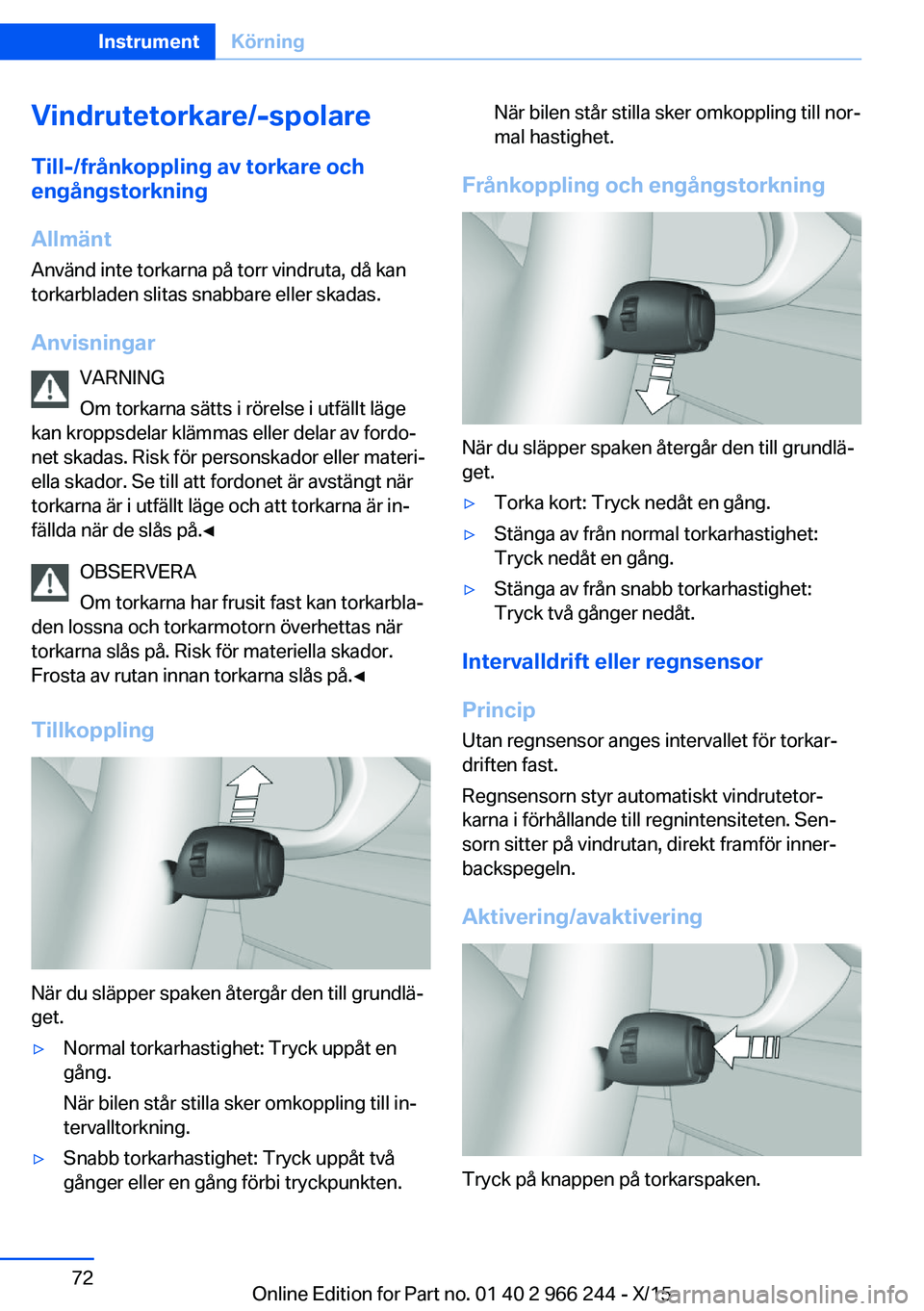

Vindrutetorkare/-spolareTill-/frånkoppling av torkare och
engångstorkning
Allmänt
Använd inte torkarna på torr vindruta, då kan
torkarbladen slitas snabbare eller skadas.
Anvisningar VARNING
Om torkarna sätts i rörelse i utfällt läge
kan kroppsdelar klämmas eller delar av fordo‐
net skadas. Risk för personskador eller materi‐
ella skador. Se till att fordonet är avstängt när
torkarna är i utfällt läge och att torkarna är in‐
fällda när de slås på.◀
OBSERVERA
Om torkarna har frusit fast kan torkarbla‐
den lossna och torkarmotorn överhettas när
torkarna slås på. Risk för materiella skador.
Frosta av rutan innan torkarna slås på.◀
Tillkoppling
När du släpper spaken återgår den till grundlä‐
get.
▷Normal torkarhastighet: Tryck uppåt en
gång.
När bilen står stilla sker omkoppling till in‐
tervalltorkning.▷Snabb torkarhastighet: Tryck uppåt två
gånger eller en gång förbi tryckpunkten.När bilen står stilla sker omkoppling till nor‐
mal hastighet.
Frånkoppling och engångstorkning
När du släpper spaken återgår den till grundlä‐
get.
▷Torka kort: Tryck nedåt en gång.▷Stänga av från normal torkarhastighet:
Tryck nedåt en gång.▷Stänga av från snabb torkarhastighet:
Tryck två gånger nedåt.
Intervalldrift eller regnsensor
Princip Utan regnsensor anges intervallet för torkar‐
driften fast.
Regnsensorn styr automatiskt vindrutetor‐
karna i förhållande till regnintensiteten. Sen‐
sorn sitter på vindrutan, direkt framför inner‐
backspegeln.
Aktivering/avaktivering
Tryck på knappen på torkarspaken.
Seite 72InstrumentKörning72
Online Edition for Part no. 01 40 2 966 244 - X/15

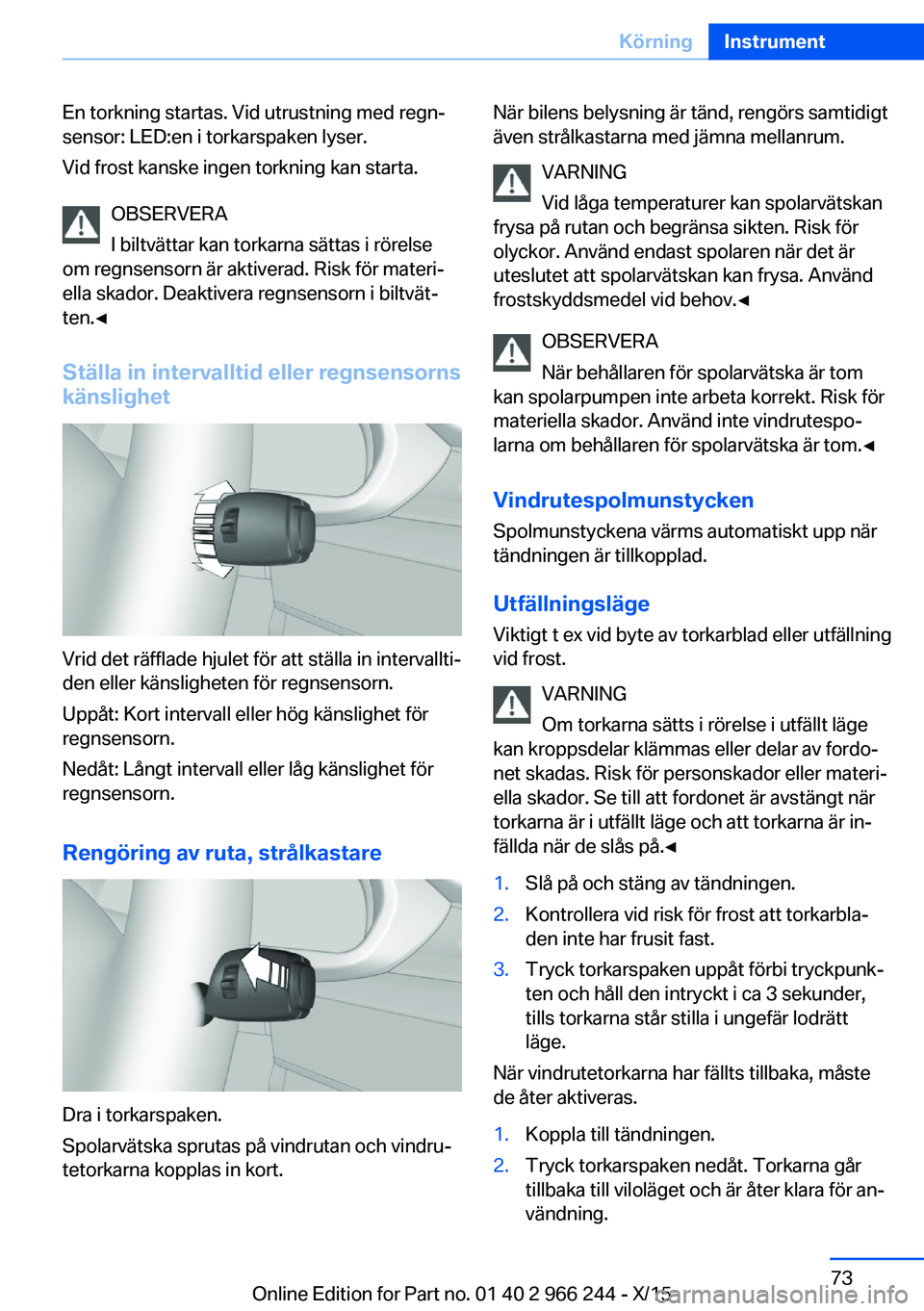

En torkning startas. Vid utrustning med regn‐
sensor: LED:en i torkarspaken lyser.
Vid frost kanske ingen torkning kan starta.
OBSERVERA
I biltvättar kan torkarna sättas i rörelse
om regnsensorn är aktiverad. Risk för materi‐
ella skador. Deaktivera regnsensorn i biltvät‐
ten.◀
Ställa in intervalltid eller regnsensorns känslighet
Vrid det räfflade hjulet för att ställa in intervallti‐
den eller känsligheten för regnsensorn.
Uppåt: Kort intervall eller hög känslighet för
regnsensorn.
Nedåt: Långt intervall eller låg känslighet för
regnsensorn.
Rengöring av ruta, strålkastare
Dra i torkarspaken.
Spolarvätska sprutas på vindrutan och vindru‐
tetorkarna kopplas in kort.
När bilens belysning är tänd, rengörs samtidigt
även strålkastarna med jämna mellanrum.
VARNING
Vid låga temperaturer kan spolarvätskan
frysa på rutan och begränsa sikten. Risk för
olyckor. Använd endast spolaren när det är
uteslutet att spolarvätskan kan frysa. Använd
frostskyddsmedel vid behov.◀
OBSERVERA
När behållaren för spolarvätska är tom
kan spolarpumpen inte arbeta korrekt. Risk för
materiella skador. Använd inte vindrutespo‐
larna om behållaren för spolarvätska är tom.◀
Vindrutespolmunstycken
Spolmunstyckena värms automatiskt upp när
tändningen är tillkopplad.
Utfällningsläge Viktigt t ex vid byte av torkarblad eller utfällning
vid frost.
VARNING
Om torkarna sätts i rörelse i utfällt läge
kan kroppsdelar klämmas eller delar av fordo‐
net skadas. Risk för personskador eller materi‐
ella skador. Se till att fordonet är avstängt när
torkarna är i utfällt läge och att torkarna är in‐
fällda när de slås på.◀1.Slå på och stäng av tändningen.2.Kontrollera vid risk för frost att torkarbla‐
den inte har frusit fast.3.Tryck torkarspaken uppåt förbi tryckpunk‐
ten och håll den intryckt i ca 3 sekunder,
tills torkarna står stilla i ungefär lodrätt
läge.
När vindrutetorkarna har fällts tillbaka, måste
de åter aktiveras.
1.Koppla till tändningen.2.Tryck torkarspaken nedåt. Torkarna går
tillbaka till viloläget och är åter klara för an‐
vändning.Seite 73KörningInstrument73
Online Edition for Part no. 01 40 2 966 244 - X/15

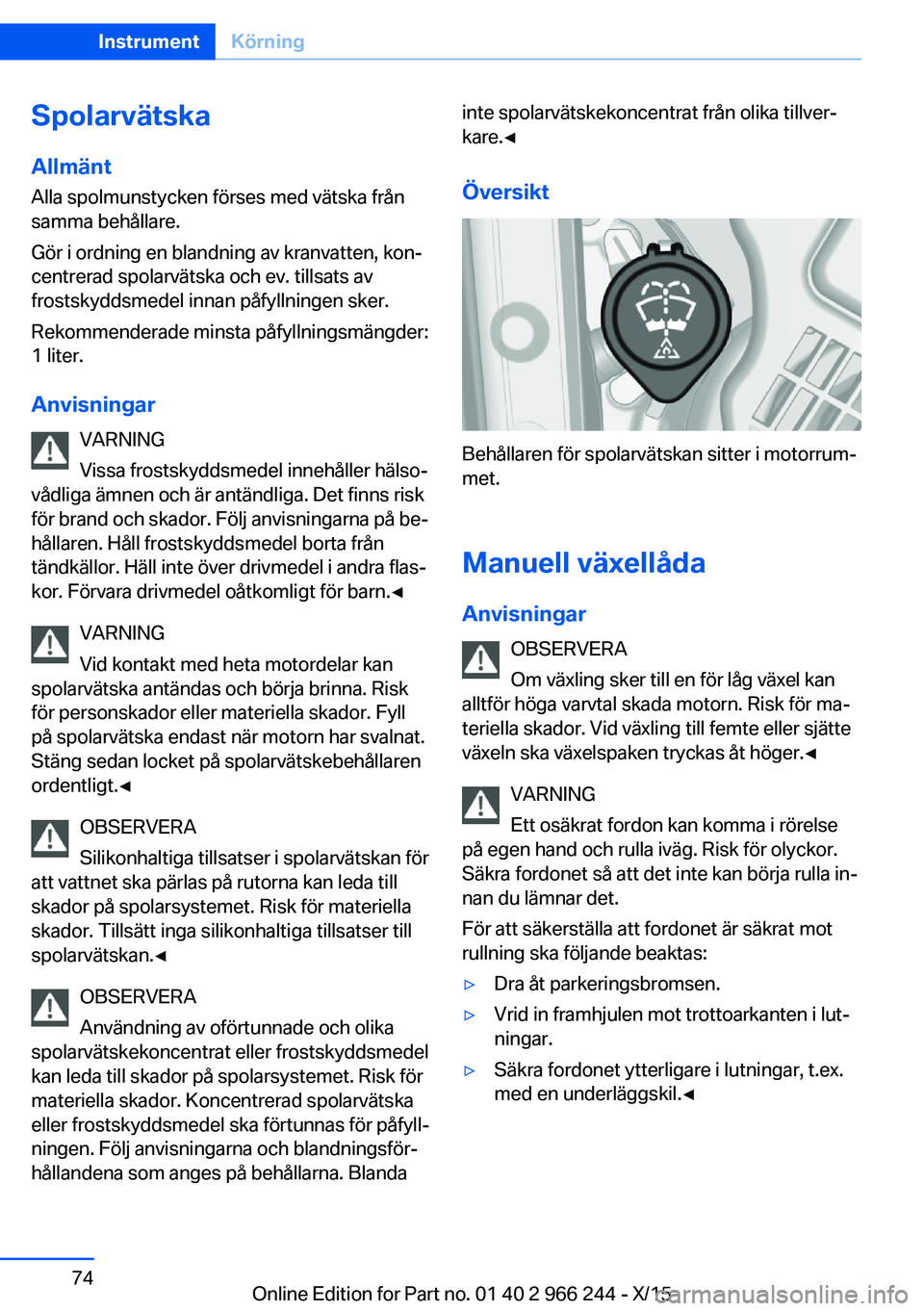

SpolarvätskaAllmänt
Alla spolmunstycken förses med vätska från samma behållare.
Gör i ordning en blandning av kranvatten, kon‐
centrerad spolarvätska och ev. tillsats av
frostskyddsmedel innan påfyllningen sker.
Rekommenderade minsta påfyllningsmängder:
1 liter.
Anvisningar VARNING
Vissa frostskyddsmedel innehåller hälso‐
vådliga ämnen och är antändliga. Det finns risk
för brand och skador. Följ anvisningarna på be‐
hållaren. Håll frostskyddsmedel borta från
tändkällor. Häll inte över drivmedel i andra flas‐
kor. Förvara drivmedel oåtkomligt för barn.◀
VARNING
Vid kontakt med heta motordelar kan
spolarvätska antändas och börja brinna. Risk
för personskador eller materiella skador. Fyll
på spolarvätska endast när motorn har svalnat.
Stäng sedan locket på spolarvätskebehållaren
ordentligt.◀
OBSERVERA
Silikonhaltiga tillsatser i spolarvätskan för
att vattnet ska pärlas på rutorna kan leda till
skador på spolarsystemet. Risk för materiella
skador. Tillsätt inga silikonhaltiga tillsatser till
spolarvätskan.◀
OBSERVERA
Användning av oförtunnade och olika
spolarvätskekoncentrat eller frostskyddsmedel
kan leda till skador på spolarsystemet. Risk för
materiella skador. Koncentrerad spolarvätska
eller frostskyddsmedel ska förtunnas för påfyll‐
ningen. Följ anvisningarna och blandningsför‐
hållandena som anges på behållarna. Blandainte spolarvätskekoncentrat från olika tillver‐
kare.◀
Översikt
Behållaren för spolarvätskan sitter i motorrum‐
met.
Manuell växellåda Anvisningar OBSERVERA
Om växling sker till en för låg växel kan
alltför höga varvtal skada motorn. Risk för ma‐
teriella skador. Vid växling till femte eller sjätte
växeln ska växelspaken tryckas åt höger.◀
VARNING
Ett osäkrat fordon kan komma i rörelse
på egen hand och rulla iväg. Risk för olyckor.
Säkra fordonet så att det inte kan börja rulla in‐
nan du lämnar det.
För att säkerställa att fordonet är säkrat mot
rullning ska följande beaktas:
▷Dra åt parkeringsbromsen.▷Vrid in framhjulen mot trottoarkanten i lut‐
ningar.▷Säkra fordonet ytterligare i lutningar, t.ex.
med en underläggskil.◀Seite 74InstrumentKörning74
Online Edition for Part no. 01 40 2 966 244 - X/15

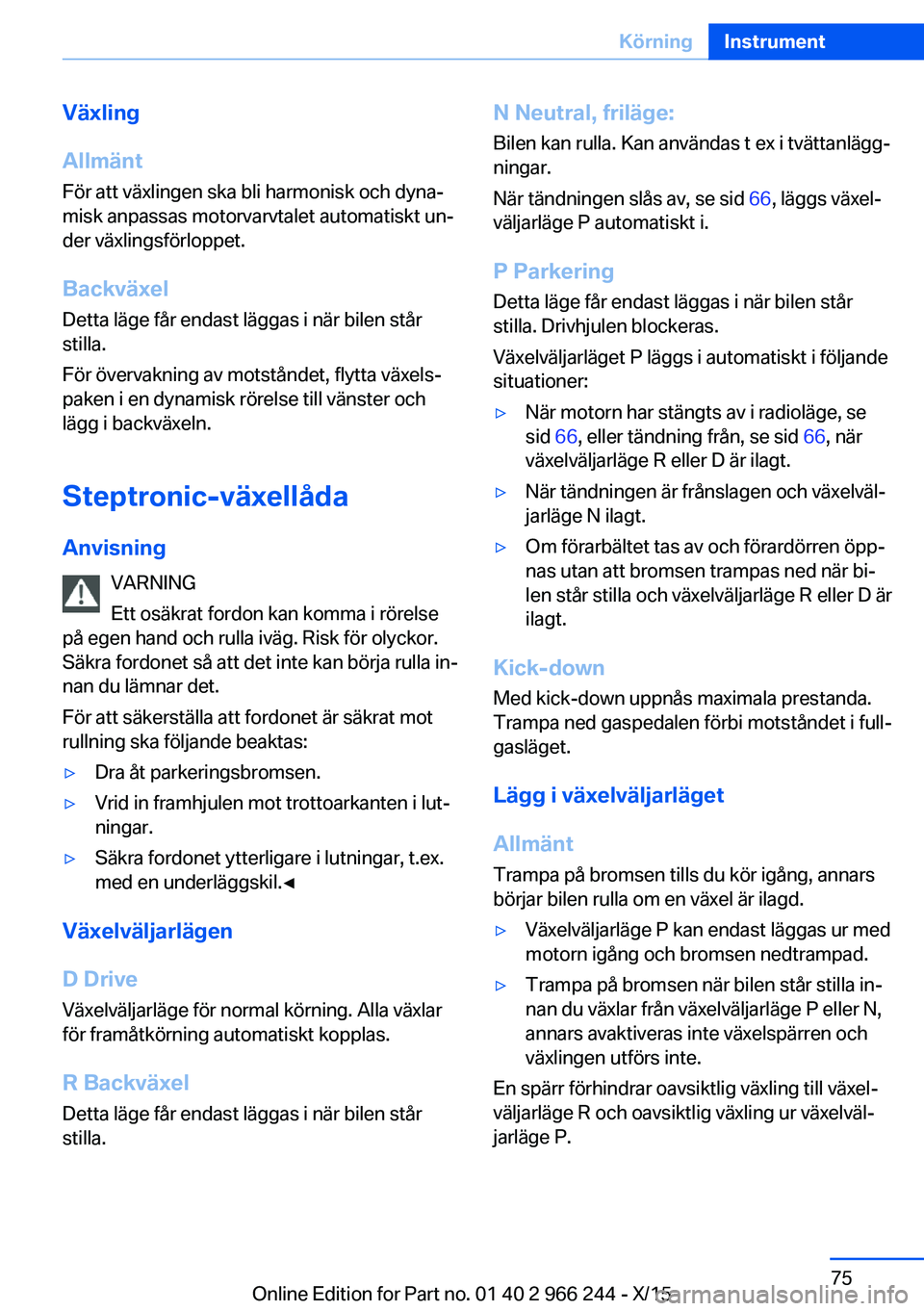

Växling
Allmänt
För att växlingen ska bli harmonisk och dyna‐
misk anpassas motorvarvtalet automatiskt un‐
der växlingsförloppet.
Backväxel Detta läge får endast läggas i när bilen står
stilla.
För övervakning av motståndet, flytta växels‐
paken i en dynamisk rörelse till vänster och
lägg i backväxeln.
Steptronic-växellåda Anvisning VARNING
Ett osäkrat fordon kan komma i rörelse
på egen hand och rulla iväg. Risk för olyckor.
Säkra fordonet så att det inte kan börja rulla in‐
nan du lämnar det.
För att säkerställa att fordonet är säkrat mot
rullning ska följande beaktas:▷Dra åt parkeringsbromsen.▷Vrid in framhjulen mot trottoarkanten i lut‐
ningar.▷Säkra fordonet ytterligare i lutningar, t.ex.
med en underläggskil.◀
Växelväljarlägen
D Drive
Växelväljarläge för normal körning. Alla växlar
för framåtkörning automatiskt kopplas.
R Backväxel
Detta läge får endast läggas i när bilen står
stilla.
N Neutral, friläge:
Bilen kan rulla. Kan användas t ex i tvättanlägg‐
ningar.
När tändningen slås av, se sid 66, läggs växel‐
väljarläge P automatiskt i.
P Parkering Detta läge får endast läggas i när bilen står
stilla. Drivhjulen blockeras.
Växelväljarläget P läggs i automatiskt i följande
situationer:▷När motorn har stängts av i radioläge, se
sid 66, eller tändning från, se sid 66, när
växelväljarläge R eller D är ilagt.▷När tändningen är frånslagen och växelväl‐
jarläge N ilagt.▷Om förarbältet tas av och förardörren öpp‐
nas utan att bromsen trampas ned när bi‐
len står stilla och växelväljarläge R eller D är
ilagt.
Kick-down
Med kick-down uppnås maximala prestanda.
Trampa ned gaspedalen förbi motståndet i full‐
gasläget.
Lägg i växelväljarläget
Allmänt
Trampa på bromsen tills du kör igång, annars
börjar bilen rulla om en växel är ilagd.
▷Växelväljarläge P kan endast läggas ur med
motorn igång och bromsen nedtrampad.▷Trampa på bromsen när bilen står stilla in‐
nan du växlar från växelväljarläge P eller N,
annars avaktiveras inte växelspärren och
växlingen utförs inte.
En spärr förhindrar oavsiktlig växling till växel‐
väljarläge R och oavsiktlig växling ur växelväl‐
jarläge P.
Seite 75KörningInstrument75
Online Edition for Part no. 01 40 2 966 244 - X/15

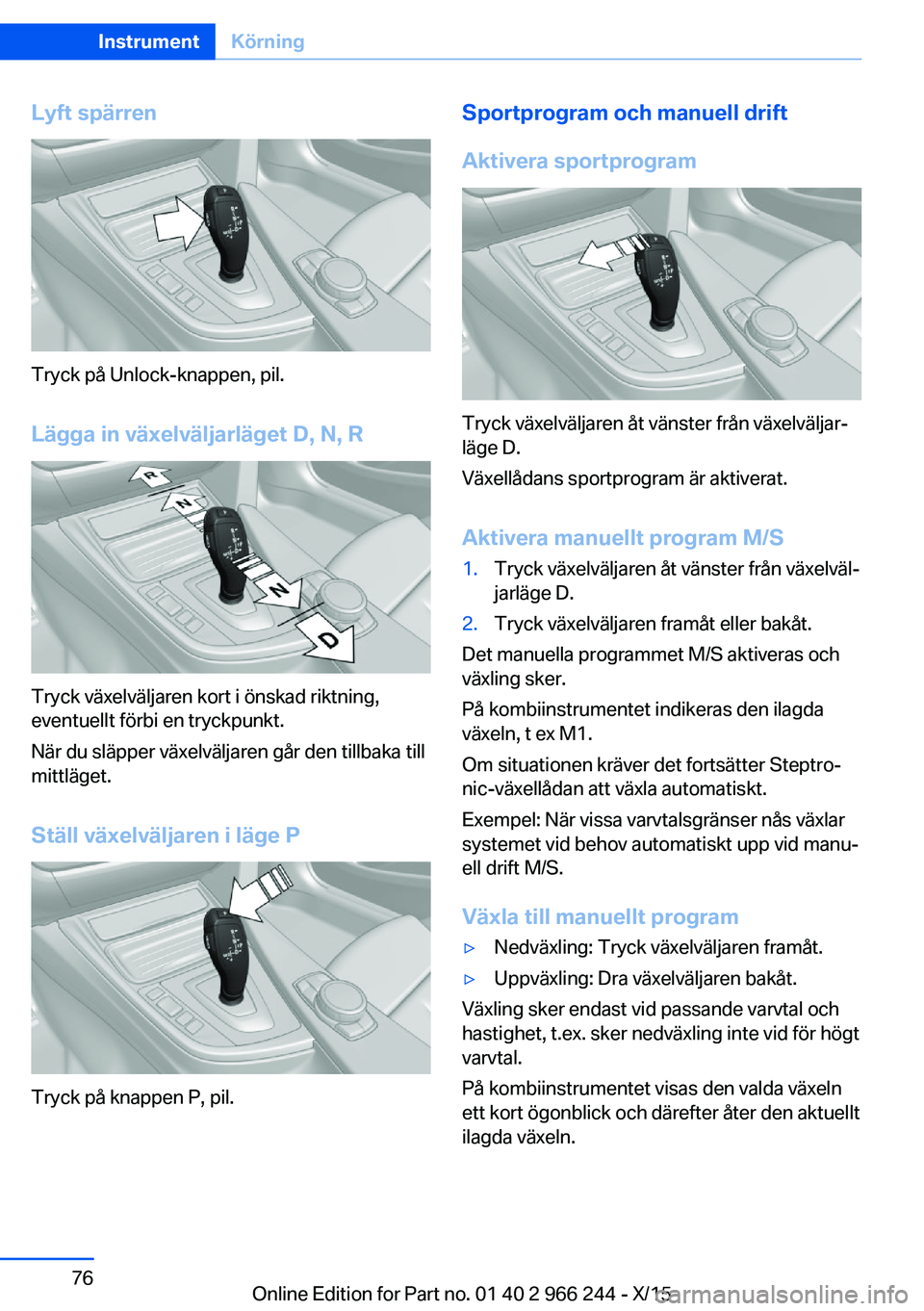

Lyft spärren
Tryck på Unlock-knappen, pil.Lägga in växelväljarläget D, N, R
Tryck växelväljaren kort i önskad riktning,
eventuellt förbi en tryckpunkt.
När du släpper växelväljaren går den tillbaka till
mittläget.
Ställ växelväljaren i läge P
Tryck på knappen P, pil.
Sportprogram och manuell drift
Aktivera sportprogram
Tryck växelväljaren åt vänster från växelväljar‐
läge D.
Växellådans sportprogram är aktiverat.
Aktivera manuellt program M/S
1.Tryck växelväljaren åt vänster från växelväl‐
jarläge D.2.Tryck växelväljaren framåt eller bakåt.
Det manuella programmet M/S aktiveras och
växling sker.
På kombiinstrumentet indikeras den ilagda
växeln, t ex M1.
Om situationen kräver det fortsätter Steptro‐
nic-växellådan att växla automatiskt.
Exempel: När vissa varvtalsgränser nås växlar
systemet vid behov automatiskt upp vid manu‐
ell drift M/S.
Växla till manuellt program
▷Nedväxling: Tryck växelväljaren framåt.▷Uppväxling: Dra växelväljaren bakåt.
Växling sker endast vid passande varvtal och
hastighet, t.ex. sker nedväxling inte vid för högt
varvtal.
På kombiinstrumentet visas den valda växeln
ett kort ögonblick och därefter åter den aktuellt
ilagda växeln.
Seite 76InstrumentKörning76
Online Edition for Part no. 01 40 2 966 244 - X/15

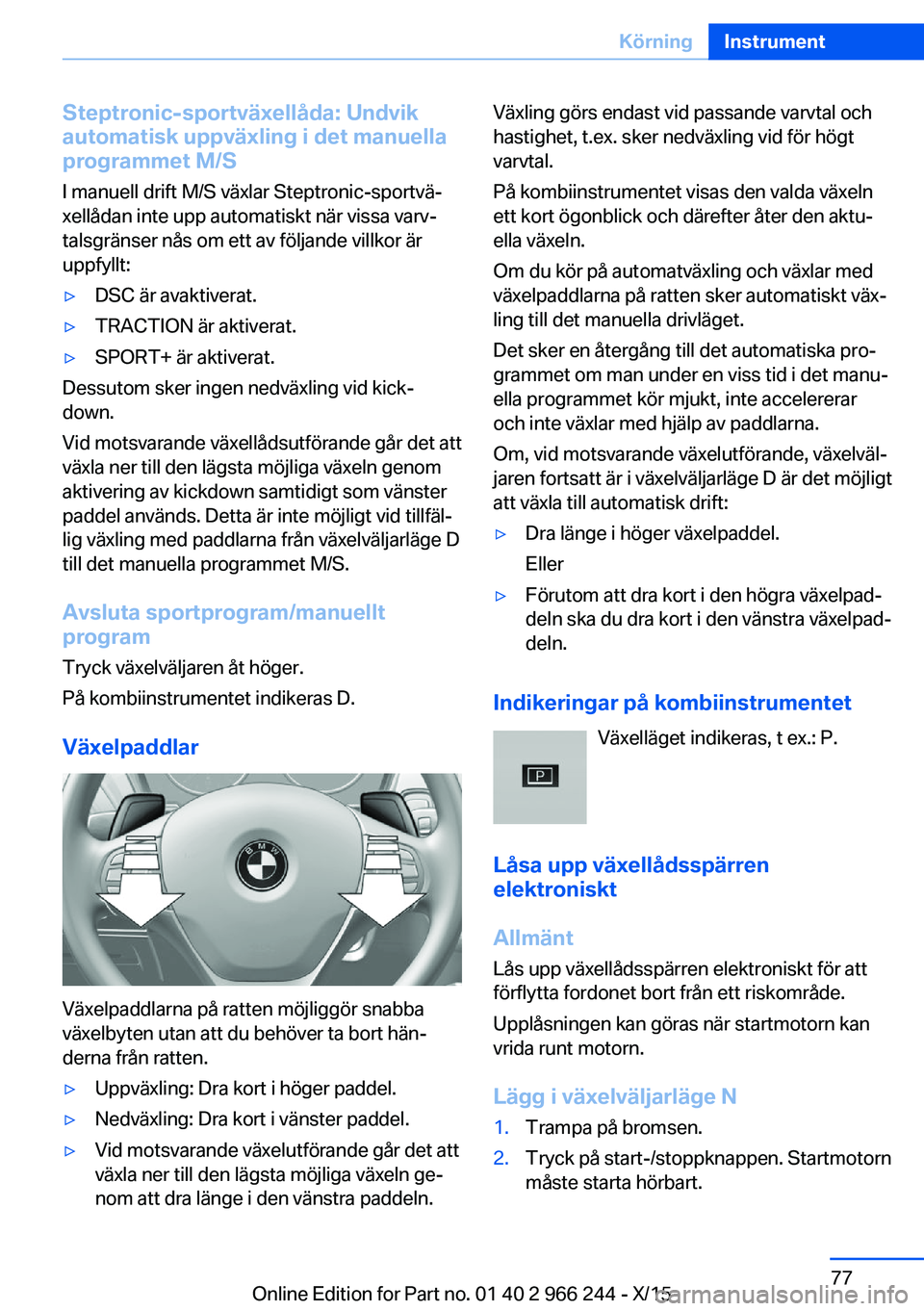

Steptronic-sportväxellåda: Undvik
automatisk uppväxling i det manuella
programmet M/S
I manuell drift M/S växlar Steptronic-sportvä‐
xellådan inte upp automatiskt när vissa varv‐
talsgränser nås om ett av följande villkor är
uppfyllt:▷DSC är avaktiverat.▷TRACTION är aktiverat.▷SPORT+ är aktiverat.
Dessutom sker ingen nedväxling vid kick-
down.
Vid motsvarande växellådsutförande går det att
växla ner till den lägsta möjliga växeln genom
aktivering av kickdown samtidigt som vänster
paddel används. Detta är inte möjligt vid tillfäl‐
lig växling med paddlarna från växelväljarläge D
till det manuella programmet M/S.
Avsluta sportprogram/manuellt
program
Tryck växelväljaren åt höger.
På kombiinstrumentet indikeras D.
Växelpaddlar
Växelpaddlarna på ratten möjliggör snabba
växelbyten utan att du behöver ta bort hän‐
derna från ratten.
▷Uppväxling: Dra kort i höger paddel.▷Nedväxling: Dra kort i vänster paddel.▷Vid motsvarande växelutförande går det att
växla ner till den lägsta möjliga växeln ge‐
nom att dra länge i den vänstra paddeln.Växling görs endast vid passande varvtal och
hastighet, t.ex. sker nedväxling vid för högt
varvtal.
På kombiinstrumentet visas den valda växeln
ett kort ögonblick och därefter åter den aktu‐
ella växeln.
Om du kör på automatväxling och växlar med
växelpaddlarna på ratten sker automatiskt väx‐
ling till det manuella drivläget.
Det sker en återgång till det automatiska pro‐
grammet om man under en viss tid i det manu‐
ella programmet kör mjukt, inte accelererar
och inte växlar med hjälp av paddlarna.
Om, vid motsvarande växelutförande, växelväl‐
jaren fortsatt är i växelväljarläge D är det möjligt
att växla till automatisk drift:▷Dra länge i höger växelpaddel.
Eller▷Förutom att dra kort i den högra växelpad‐
deln ska du dra kort i den vänstra växelpad‐
deln.
Indikeringar på kombiinstrumentet
Växelläget indikeras, t ex.: P.
Låsa upp växellådsspärren
elektroniskt
Allmänt
Lås upp växellådsspärren elektroniskt för att
förflytta fordonet bort från ett riskområde.
Upplåsningen kan göras när startmotorn kan
vrida runt motorn.
Lägg i växelväljarläge N
1.Trampa på bromsen.2.Tryck på start-/stoppknappen. Startmotorn
måste starta hörbart.Seite 77KörningInstrument77
Online Edition for Part no. 01 40 2 966 244 - X/15

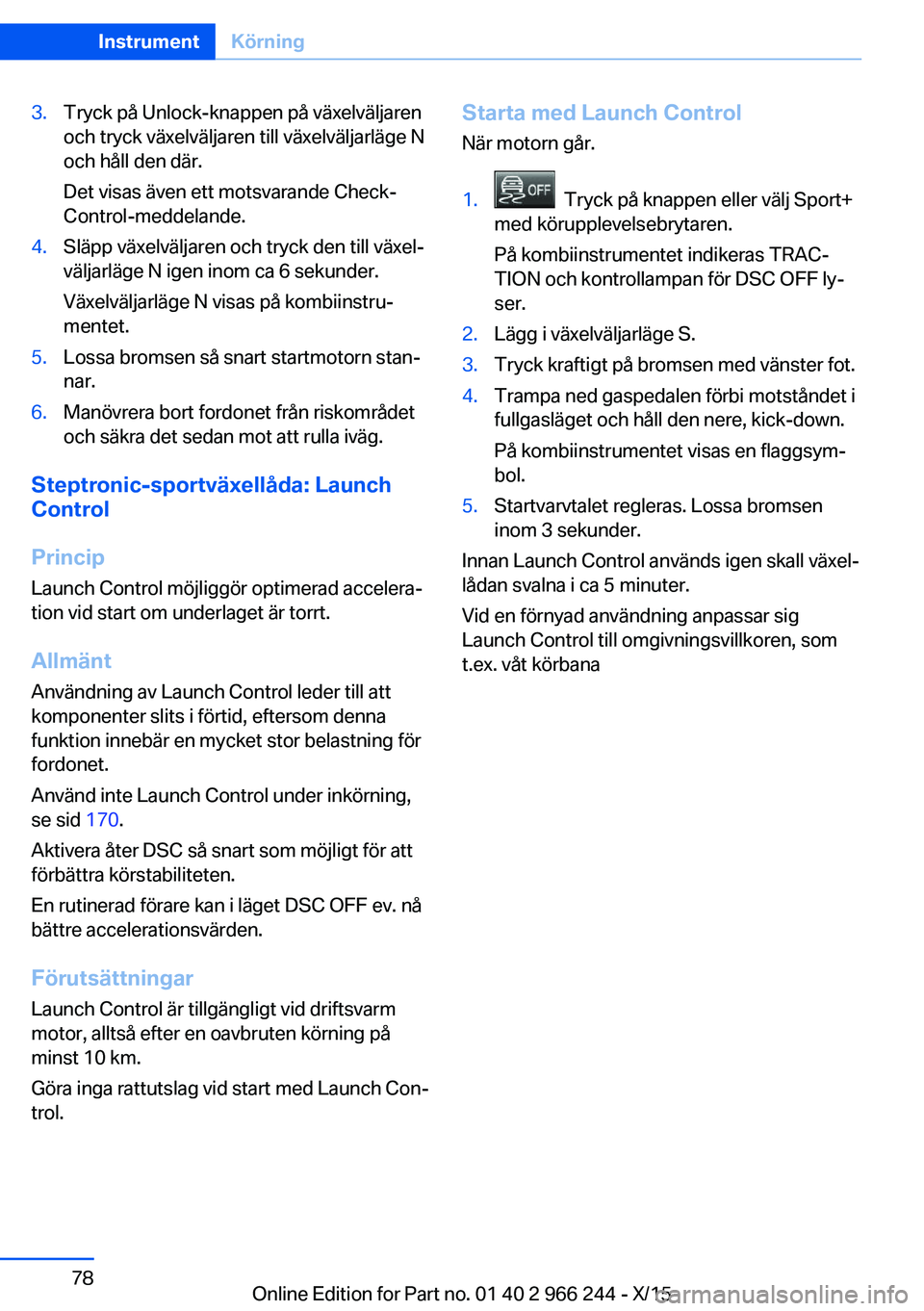

3.Tryck på Unlock-knappen på växelväljaren
och tryck växelväljaren till växelväljarläge N
och håll den där.
Det visas även ett motsvarande Check-
Control-meddelande.4.Släpp växelväljaren och tryck den till växel‐
väljarläge N igen inom ca 6 sekunder.
Växelväljarläge N visas på kombiinstru‐
mentet.5.Lossa bromsen så snart startmotorn stan‐
nar.6.Manövrera bort fordonet från riskområdet
och säkra det sedan mot att rulla iväg.
Steptronic-sportväxellåda: Launch
Control
Princip Launch Control möjliggör optimerad accelera‐
tion vid start om underlaget är torrt.
Allmänt
Användning av Launch Control leder till att
komponenter slits i förtid, eftersom denna
funktion innebär en mycket stor belastning för
fordonet.
Använd inte Launch Control under inkörning,
se sid 170.
Aktivera åter DSC så snart som möjligt för att
förbättra körstabiliteten.
En rutinerad förare kan i läget DSC OFF ev. nå
bättre accelerationsvärden.
Förutsättningar
Launch Control är tillgängligt vid driftsvarm
motor, alltså efter en oavbruten körning på
minst 10 km.
Göra inga rattutslag vid start med Launch Con‐
trol.
Starta med Launch Control
När motorn går.1. Tryck på knappen eller välj Sport+
med körupplevelsebrytaren.
På kombiinstrumentet indikeras TRAC‐
TION och kontrollampan för DSC OFF ly‐
ser.2.Lägg i växelväljarläge S.3.Tryck kraftigt på bromsen med vänster fot.4.Trampa ned gaspedalen förbi motståndet i
fullgasläget och håll den nere, kick-down.
På kombiinstrumentet visas en flaggsym‐
bol.5.Startvarvtalet regleras. Lossa bromsen
inom 3 sekunder.
Innan Launch Control används igen skall växel‐
lådan svalna i ca 5 minuter.
Vid en förnyad användning anpassar sig
Launch Control till omgivningsvillkoren, som
t.ex. våt körbana
Seite 78InstrumentKörning78
Online Edition for Part no. 01 40 2 966 244 - X/15

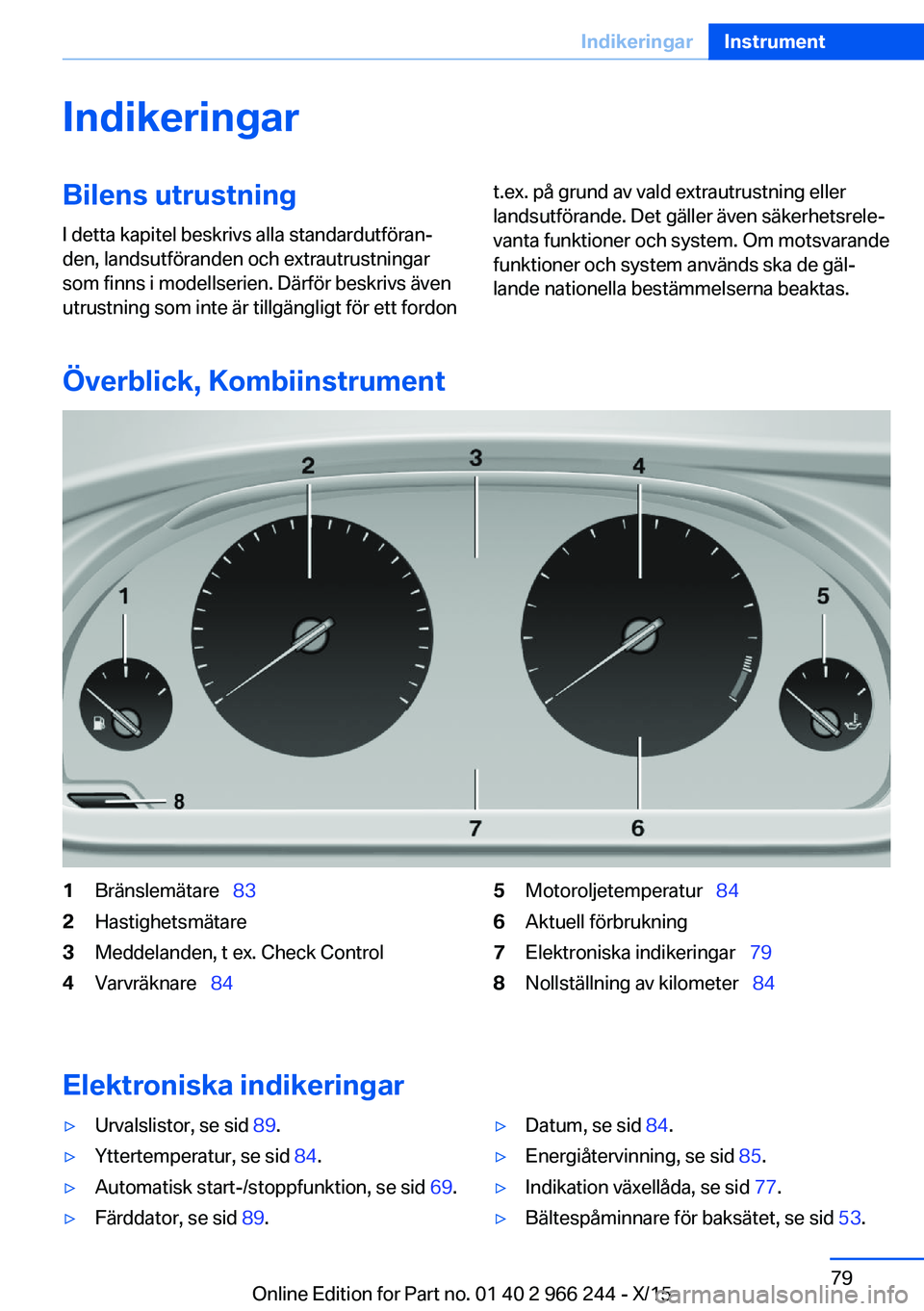

IndikeringarBilens utrustningI detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordont.ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Överblick, Kombiinstrument
1Bränslemätare   832Hastighetsmätare3Meddelanden, t ex. Check Control4Varvräknare  845Motoroljetemperatur   846Aktuell förbrukning7Elektroniska indikeringar   798Nollställning av kilometer   84
Elektroniska indikeringar
▷Urvalslistor, se sid 89.▷Yttertemperatur, se sid 84.▷Automatisk start-/stoppfunktion, se sid 69.▷Färddator, se sid 89.▷Datum, se sid 84.▷Energiåtervinning, se sid 85.▷Indikation växellåda, se sid 77.▷Bältespåminnare för baksätet, se sid 53.Seite 79IndikeringarInstrument79
Online Edition for Part no. 01 40 2 966 244 - X/15

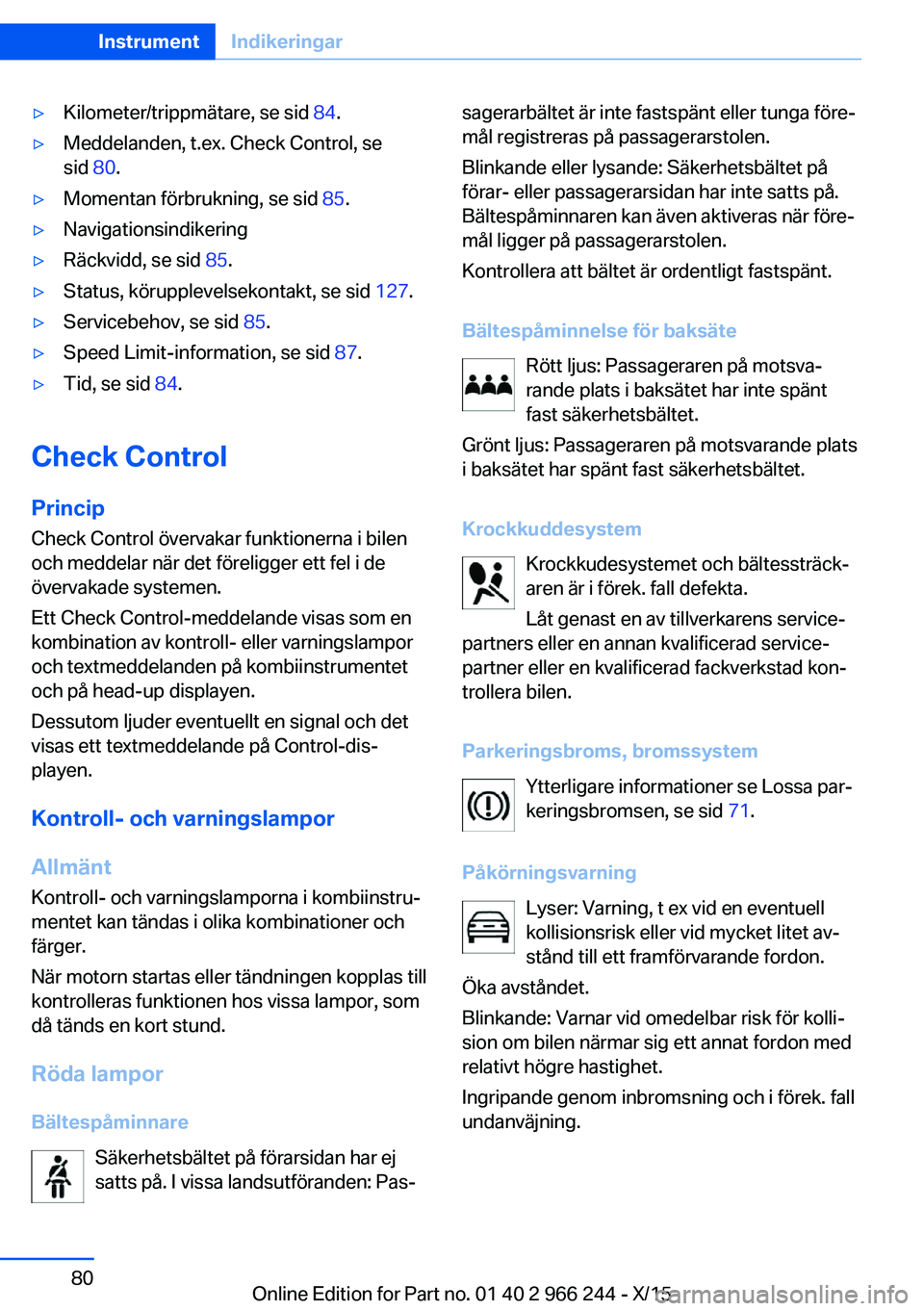

▷Kilometer/trippmätare, se sid 84.▷Meddelanden, t.ex. Check Control, se
sid 80.▷Momentan förbrukning, se sid 85.▷Navigationsindikering▷Räckvidd, se sid 85.▷Status, körupplevelsekontakt, se sid 127.▷Servicebehov, se sid 85.▷Speed Limit-information, se sid 87.▷Tid, se sid 84.
Check Control
Princip Check Control övervakar funktionerna i bilen
och meddelar när det föreligger ett fel i de
övervakade systemen.
Ett Check Control-meddelande visas som en
kombination av kontroll- eller varningslampor
och textmeddelanden på kombiinstrumentet
och på head-up displayen.
Dessutom ljuder eventuellt en signal och det
visas ett textmeddelande på Control-dis‐
playen.
Kontroll- och varningslampor
Allmänt
Kontroll- och varningslamporna i kombiinstru‐
mentet kan tändas i olika kombinationer och
färger.
När motorn startas eller tändningen kopplas till
kontrolleras funktionen hos vissa lampor, som
då tänds en kort stund.
Röda lampor
Bältespåminnare Säkerhetsbältet på förarsidan har ej
satts på. I vissa landsutföranden: Pas‐
sagerarbältet är inte fastspänt eller tunga före‐
mål registreras på passagerarstolen.
Blinkande eller lysande: Säkerhetsbältet på
förar- eller passagerarsidan har inte satts på.
Bältespåminnaren kan även aktiveras när före‐
mål ligger på passagerarstolen.
Kontrollera att bältet är ordentligt fastspänt.
Bältespåminnelse för baksäte Rött ljus: Passageraren på motsva‐
rande plats i baksätet har inte spänt
fast säkerhetsbältet.
Grönt ljus: Passageraren på motsvarande plats
i baksätet har spänt fast säkerhetsbältet.
Krockkuddesystem Krockkudesystemet och bältessträck‐
aren är i förek. fall defekta.
Låt genast en av tillverkarens service‐
partners eller en annan kvalificerad service‐
partner eller en kvalificerad fackverkstad kon‐
trollera bilen.
Parkeringsbroms, bromssystem Ytterligare informationer se Lossa par‐
keringsbromsen, se sid 71.
Påkörningsvarning Lyser: Varning, t ex vid en eventuellkollisionsrisk eller vid mycket litet av‐
stånd till ett framförvarande fordon.
Öka avståndet.
Blinkande: Varnar vid omedelbar risk för kolli‐
sion om bilen närmar sig ett annat fordon med
relativt högre hastighet.
Ingripande genom inbromsning och i förek. fall
undanväjning.Seite 80InstrumentIndikeringar80
Online Edition for Part no. 01 40 2 966 244 - X/15
