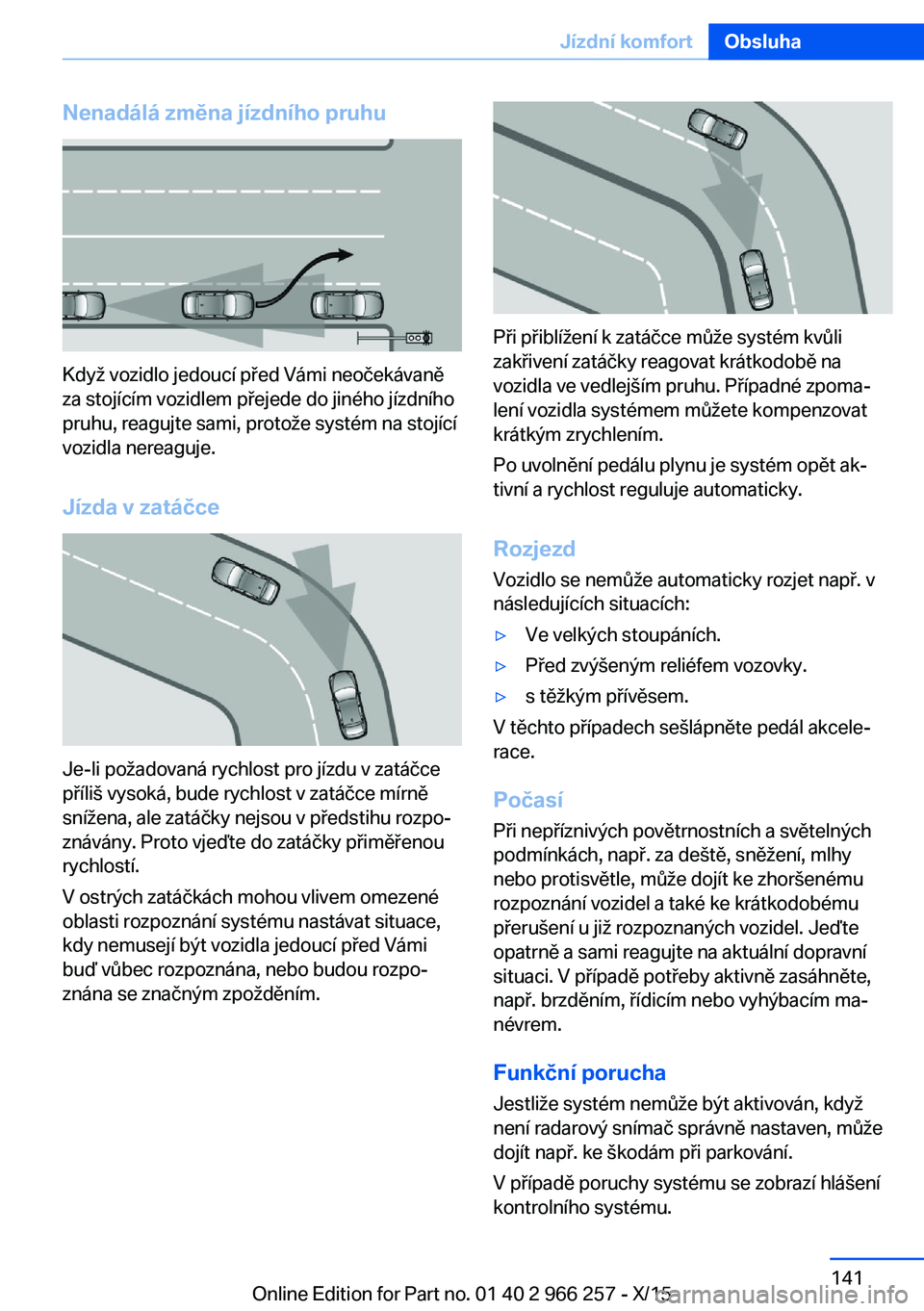

Page 141 of 267

Nenadálá změna jízdního pruhu
Když vozidlo jedoucí před Vámi neočekávaně
za stojícím vozidlem přejede do jiného jízdního
pruhu, reagujte sami, protože systém na stojící
vozidla nereaguje.
Jízda v zatáčce
Je-li požadovaná rychlost pro jízdu v zatáčce
příliš vysoká, bude rychlost v zatáčce mírně
snížena, ale zatáčky nejsou v předstihu rozpo‐
znávány. Proto vjeďte do zatáčky přiměřenou
rychlostí.
V ostrých zatáčkách mohou vlivem omezené
oblasti rozpoznání systému nastávat situace,
kdy nemusejí být vozidla jedoucí před Vámi
buď vůbec rozpoznána, nebo budou rozpo‐
znána se značným zpožděním.
Při přiblížení k zatáčce může systém kvůli
zakřivení zatáčky reagovat krátkodobě na
vozidla ve vedlejším pruhu. Případné zpoma‐
lení vozidla systémem můžete kompenzovat
krátkým zrychlením.
Po uvolnění pedálu plynu je systém opět ak‐
tivní a rychlost reguluje automaticky.
Rozjezd
Vozidlo se nemůže automaticky rozjet např. v
následujících situacích:
▷Ve velkých stoupáních.▷Před zvýšeným reliéfem vozovky.▷s těžkým přívěsem.
V těchto případech sešlápněte pedál akcele‐
race.
Počasí Při nepříznivých povětrnostních a světelných
podmínkách, např. za deště, sněžení, mlhy
nebo protisvětle, může dojít ke zhoršenému
rozpoznání vozidel a také ke krátkodobému
přerušení u již rozpoznaných vozidel. Jeďte
opatrně a sami reagujte na aktuální dopravní
situaci. V případě potřeby aktivně zasáhněte,
např. brzděním, řídicím nebo vyhýbacím ma‐
névrem.
Funkční porucha
Jestliže systém nemůže být aktivován, když
není radarový snímač správně nastaven, může
dojít např. ke škodám při parkování.
V případě poruchy systému se zobrazí hlášení
kontrolního systému.
Seite 141Jízdní komfortObsluha141
Online Edition for Part no. 01 40 2 966 257 - X/15

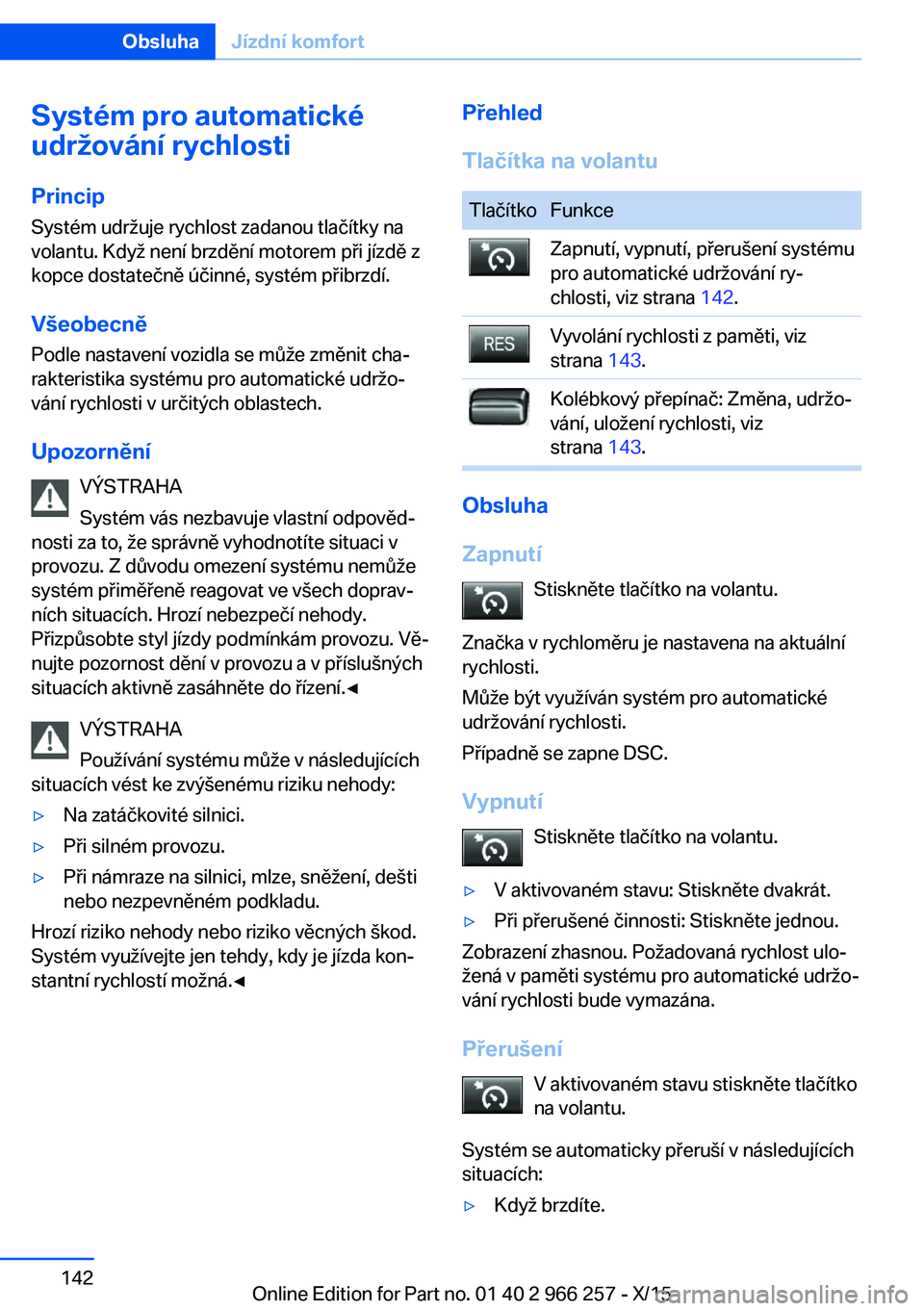

Page 142 of 267

Systém pro automatické
udržování rychlosti
Princip Systém udržuje rychlost zadanou tlačítky na
volantu. Když není brzdění motorem při jízdě z
kopce dostatečně účinné, systém přibrzdí.
Všeobecně Podle nastavení vozidla se může změnit cha‐
rakteristika systému pro automatické udržo‐
vání rychlosti v určitých oblastech.
Upozornění VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Z důvodu omezení systému nemůže
systém přiměřeně reagovat ve všech doprav‐
ních situacích. Hrozí nebezpečí nehody.
Přizpůsobte styl jízdy podmínkám provozu. Vě‐ nujte pozornost dění v provozu a v příslušných
situacích aktivně zasáhněte do řízení.◀
VÝSTRAHA
Používání systému může v následujících
situacích vést ke zvýšenému riziku nehody:▷Na zatáčkovité silnici.▷Při silném provozu.▷Při námraze na silnici, mlze, sněžení, dešti
nebo nezpevněném podkladu.
Hrozí riziko nehody nebo riziko věcných škod.
Systém využívejte jen tehdy, kdy je jízda kon‐
stantní rychlostí možná.◀
Přehled
Tlačítka na volantuTlačítkoFunkceZapnutí, vypnutí, přerušení systému
pro automatické udržování ry‐
chlosti, viz strana 142.Vyvolání rychlosti z paměti, viz
strana 143.Kolébkový přepínač: Změna, udržo‐
vání, uložení rychlosti, viz
strana 143.
Obsluha
Zapnutí Stiskněte tlačítko na volantu.
Značka v rychloměru je nastavena na aktuální
rychlosti.
Může být využíván systém pro automatické
udržování rychlosti.
Případně se zapne DSC.
Vypnutí Stiskněte tlačítko na volantu.
▷V aktivovaném stavu: Stiskněte dvakrát.▷Při přerušené činnosti: Stiskněte jednou.
Zobrazení zhasnou. Požadovaná rychlost ulo‐
žená v paměti systému pro automatické udržo‐
vání rychlosti bude vymazána.
Přerušení V aktivovaném stavu stiskněte tlačítko
na volantu.
Systém se automaticky přeruší v následujících
situacích:
▷Když brzdíte.Seite 142ObsluhaJízdní komfort142
Online Edition for Part no. 01 40 2 966 257 - X/15

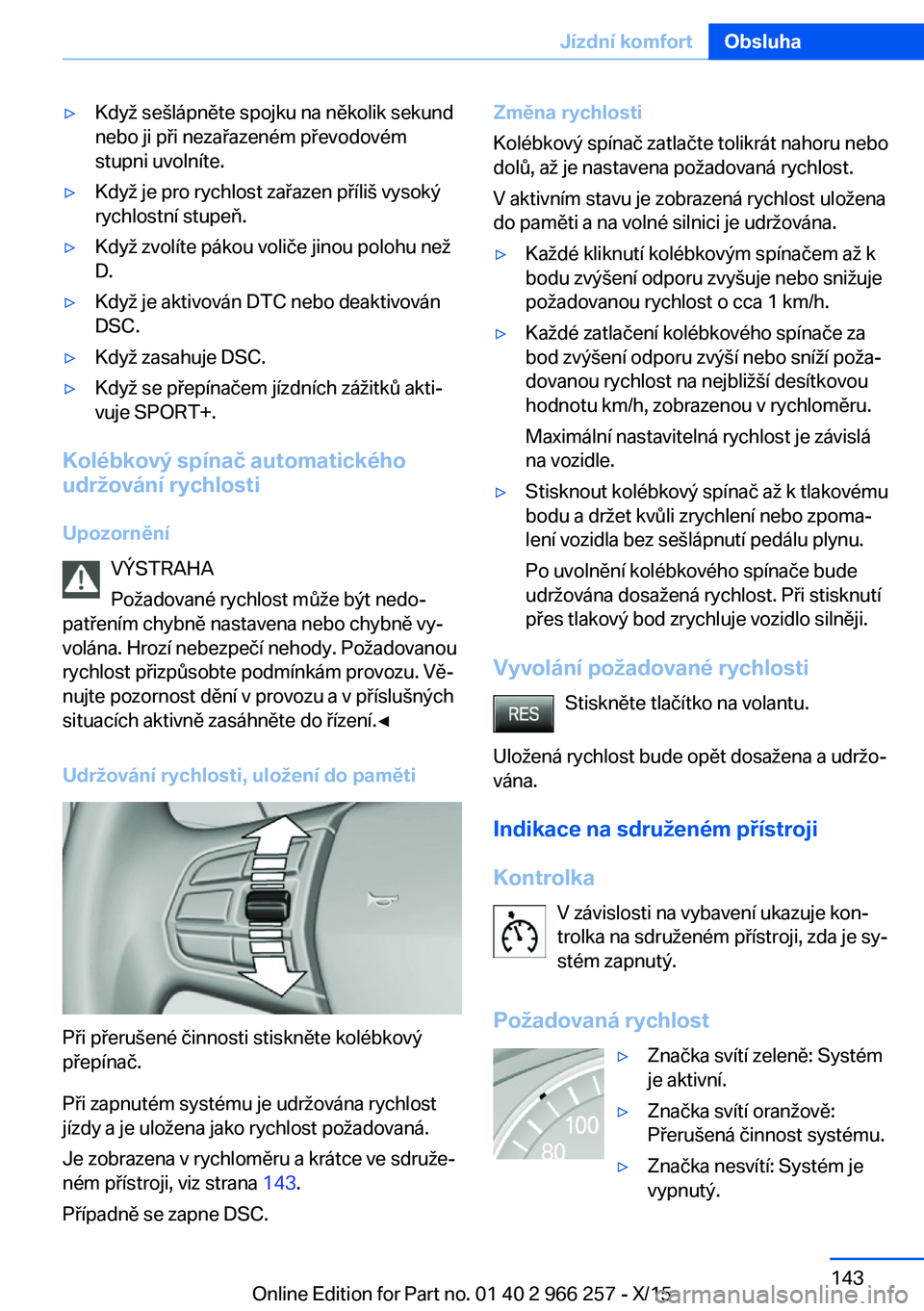

Page 143 of 267

▷Když sešlápněte spojku na několik sekund
nebo ji při nezařazeném převodovém
stupni uvolníte.▷Když je pro rychlost zařazen příliš vysoký
rychlostní stupeň.▷Když zvolíte pákou voliče jinou polohu než
D.▷Když je aktivován DTC nebo deaktivován
DSC.▷Když zasahuje DSC.▷Když se přepínačem jízdních zážitků akti‐
vuje SPORT+.
Kolébkový spínač automatického
udržování rychlosti
Upozornění VÝSTRAHA
Požadované rychlost může být nedo‐
patřením chybně nastavena nebo chybně vy‐
volána. Hrozí nebezpečí nehody. Požadovanou
rychlost přizpůsobte podmínkám provozu. Vě‐
nujte pozornost dění v provozu a v příslušných
situacích aktivně zasáhněte do řízení.◀
Udržování rychlosti, uložení do paměti
Při přerušené činnosti stiskněte kolébkový
přepínač.
Při zapnutém systému je udržována rychlost
jízdy a je uložena jako rychlost požadovaná.
Je zobrazena v rychloměru a krátce ve sdruže‐
ném přístroji, viz strana 143.
Případně se zapne DSC.
Změna rychlosti
Kolébkový spínač zatlačte tolikrát nahoru nebo
dolů, až je nastavena požadovaná rychlost.
V aktivním stavu je zobrazená rychlost uložena
do paměti a na volné silnici je udržována.▷Každé kliknutí kolébkovým spínačem až k
bodu zvýšení odporu zvyšuje nebo snižuje
požadovanou rychlost o cca 1 km/h.▷Každé zatlačení kolébkového spínače za
bod zvýšení odporu zvýší nebo sníží poža‐
dovanou rychlost na nejbližší desítkovou
hodnotu km/h, zobrazenou v rychloměru.
Maximální nastavitelná rychlost je závislá
na vozidle.▷Stisknout kolébkový spínač až k tlakovému
bodu a držet kvůli zrychlení nebo zpoma‐
lení vozidla bez sešlápnutí pedálu plynu.
Po uvolnění kolébkového spínače bude
udržována dosažená rychlost. Při stisknutí
přes tlakový bod zrychluje vozidlo silněji.
Vyvolání požadované rychlosti
Stiskněte tlačítko na volantu.
Uložená rychlost bude opět dosažena a udržo‐
vána.
Indikace na sdruženém přístroji
Kontrolka V závislosti na vybavení ukazuje kon‐
trolka na sdruženém přístroji, zda je sy‐
stém zapnutý.
Požadovaná rychlost
▷Značka svítí zeleně: Systém
je aktivní.▷Značka svítí oranžově:
Přerušená činnost systému.▷Značka nesvítí: Systém je
vypnutý.Seite 143Jízdní komfortObsluha143
Online Edition for Part no. 01 40 2 966 257 - X/15

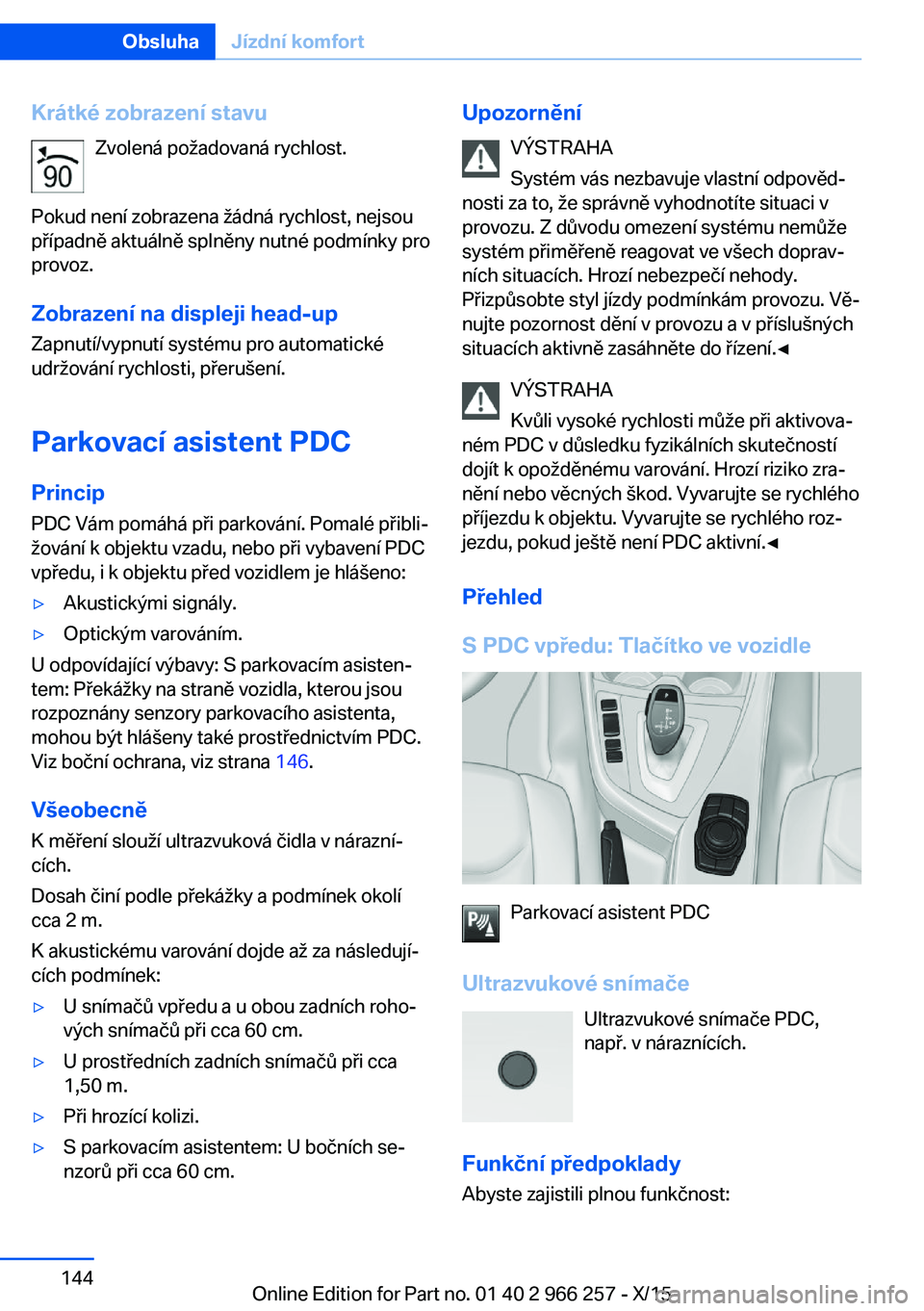

Page 144 of 267

Krátké zobrazení stavuZvolená požadovaná rychlost.
Pokud není zobrazena žádná rychlost, nejsou
případně aktuálně splněny nutné podmínky pro
provoz.
Zobrazení na displeji head-up
Zapnutí/vypnutí systému pro automatické
udržování rychlosti, přerušení.
Parkovací asistent PDC
Princip PDC Vám pomáhá při parkování. Pomalé přibli‐
žování k objektu vzadu, nebo při vybavení PDC
vpředu, i k objektu před vozidlem je hlášeno:▷Akustickými signály.▷Optickým varováním.
U odpovídající výbavy: S parkovacím asisten‐
tem: Překážky na straně vozidla, kterou jsou
rozpoznány senzory parkovacího asistenta,
mohou být hlášeny také prostřednictvím PDC.
Viz boční ochrana, viz strana 146.
Všeobecně K měření slouží ultrazvuková čidla v nárazní‐
cích.
Dosah činí podle překážky a podmínek okolí
cca 2 m.
K akustickému varování dojde až za následují‐
cích podmínek:
▷U snímačů vpředu a u obou zadních roho‐
vých snímačů při cca 60 cm.▷U prostředních zadních snímačů při cca
1,50 m.▷Při hrozící kolizi.▷S parkovacím asistentem: U bočních se‐
nzorů při cca 60 cm.Upozornění
VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Z důvodu omezení systému nemůže
systém přiměřeně reagovat ve všech doprav‐
ních situacích. Hrozí nebezpečí nehody.
Přizpůsobte styl jízdy podmínkám provozu. Vě‐
nujte pozornost dění v provozu a v příslušných
situacích aktivně zasáhněte do řízení.◀
VÝSTRAHA
Kvůli vysoké rychlosti může při aktivova‐
ném PDC v důsledku fyzikálních skutečností
dojít k opožděnému varování. Hrozí riziko zra‐
nění nebo věcných škod. Vyvarujte se rychlého
příjezdu k objektu. Vyvarujte se rychlého roz‐
jezdu, pokud ještě není PDC aktivní.◀
Přehled
S PDC vpředu: Tlačítko ve vozidle
Parkovací asistent PDC
Ultrazvukové snímače Ultrazvukové snímače PDC,např. v náraznících.
Funkční předpoklady Abyste zajistili plnou funkčnost:
Seite 144ObsluhaJízdní komfort144
Online Edition for Part no. 01 40 2 966 257 - X/15

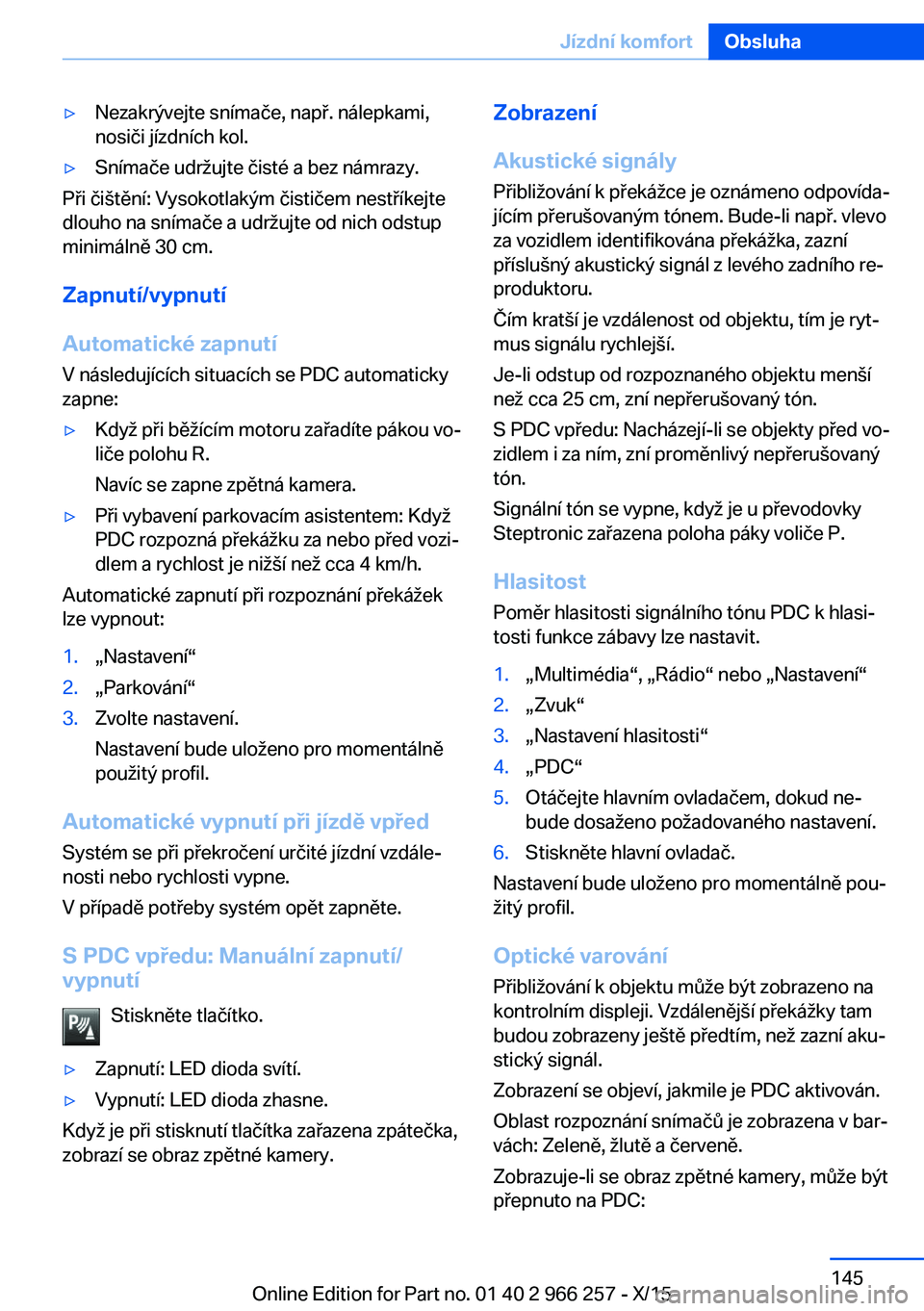

Page 145 of 267

▷Nezakrývejte snímače, např. nálepkami,
nosiči jízdních kol.▷Snímače udržujte čisté a bez námrazy.
Při čištění: Vysokotlakým čističem nestříkejte
dlouho na snímače a udržujte od nich odstup
minimálně 30 cm.
Zapnutí/vypnutí
Automatické zapnutí
V následujících situacích se PDC automaticky
zapne:
▷Když při běžícím motoru zařadíte pákou vo‐
liče polohu R.
Navíc se zapne zpětná kamera.▷Při vybavení parkovacím asistentem: Když
PDC rozpozná překážku za nebo před vozi‐
dlem a rychlost je nižší než cca 4 km/h.
Automatické zapnutí při rozpoznání překážek
lze vypnout:
1.„Nastavení“2.„Parkování“3.Zvolte nastavení.
Nastavení bude uloženo pro momentálně
použitý profil.
Automatické vypnutí při jízdě vpřed
Systém se při překročení určité jízdní vzdále‐
nosti nebo rychlosti vypne.
V případě potřeby systém opět zapněte.
S PDC vpředu: Manuální zapnutí/
vypnutí
Stiskněte tlačítko.
▷Zapnutí: LED dioda svítí.▷Vypnutí: LED dioda zhasne.
Když je při stisknutí tlačítka zařazena zpátečka,
zobrazí se obraz zpětné kamery.
Zobrazení
Akustické signály Přibližování k překážce je oznámeno odpovída‐jícím přerušovaným tónem. Bude-li např. vlevo
za vozidlem identifikována překážka, zazní
příslušný akustický signál z levého zadního re‐
produktoru.
Čím kratší je vzdálenost od objektu, tím je ryt‐
mus signálu rychlejší.
Je-li odstup od rozpoznaného objektu menší
než cca 25 cm, zní nepřerušovaný tón.
S PDC vpředu: Nacházejí-li se objekty před vo‐
zidlem i za ním, zní proměnlivý nepřerušovaný
tón.
Signální tón se vypne, když je u převodovky
Steptronic zařazena poloha páky voliče P.
Hlasitost
Poměr hlasitosti signálního tónu PDC k hlasi‐
tosti funkce zábavy lze nastavit.1.„Multimédia“, „Rádio“ nebo „Nastavení“2.„Zvuk“3.„Nastavení hlasitosti“4.„PDC“5.Otáčejte hlavním ovladačem, dokud ne‐
bude dosaženo požadovaného nastavení.6.Stiskněte hlavní ovladač.
Nastavení bude uloženo pro momentálně pou‐
žitý profil.
Optické varování
Přibližování k objektu může být zobrazeno na
kontrolním displeji. Vzdálenější překážky tam
budou zobrazeny ještě předtím, než zazní aku‐
stický signál.
Zobrazení se objeví, jakmile je PDC aktivován.
Oblast rozpoznání snímačů je zobrazena v bar‐
vách: Zeleně, žlutě a červeně.
Zobrazuje-li se obraz zpětné kamery, může být
přepnuto na PDC:
Seite 145Jízdní komfortObsluha145
Online Edition for Part no. 01 40 2 966 257 - X/15

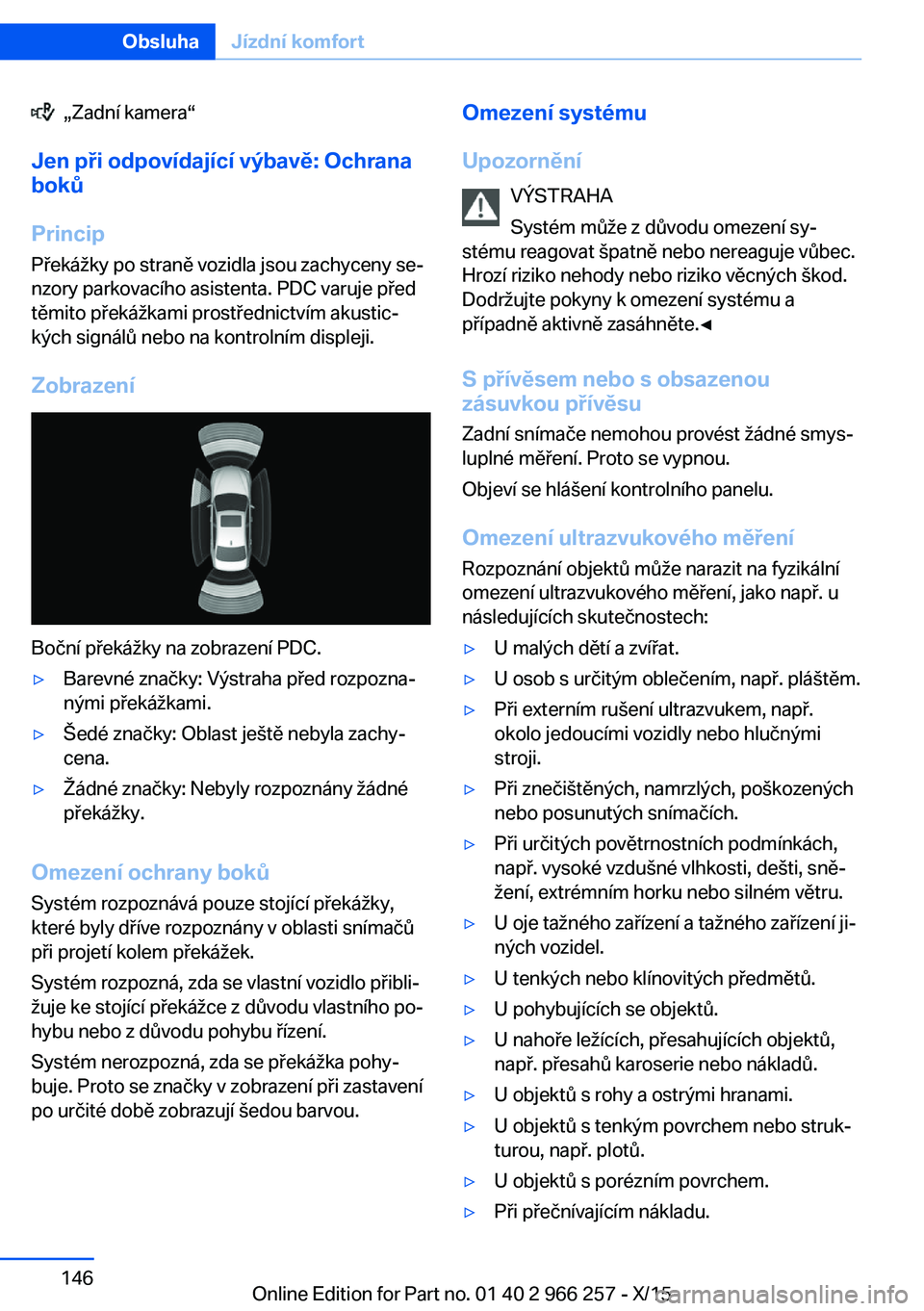

Page 146 of 267

„Zadní kamera“
Jen při odpovídající výbavě: Ochrana
boků
Princip
Překážky po straně vozidla jsou zachyceny se‐
nzory parkovacího asistenta. PDC varuje před
těmito překážkami prostřednictvím akustic‐
kých signálů nebo na kontrolním displeji.
Zobrazení
Boční překážky na zobrazení PDC.
▷Barevné značky: Výstraha před rozpozna‐
nými překážkami.▷Šedé značky: Oblast ještě nebyla zachy‐
cena.▷Žádné značky: Nebyly rozpoznány žádné
překážky.
Omezení ochrany boků
Systém rozpoznává pouze stojící překážky,
které byly dříve rozpoznány v oblasti snímačů
při projetí kolem překážek.
Systém rozpozná, zda se vlastní vozidlo přibli‐
žuje ke stojící překážce z důvodu vlastního po‐
hybu nebo z důvodu pohybu řízení.
Systém nerozpozná, zda se překážka pohy‐
buje. Proto se značky v zobrazení při zastavení
po určité době zobrazují šedou barvou.
Omezení systému
Upozornění VÝSTRAHA
Systém může z důvodu omezení sy‐
stému reagovat špatně nebo nereaguje vůbec.
Hrozí riziko nehody nebo riziko věcných škod.
Dodržujte pokyny k omezení systému a
případně aktivně zasáhněte.◀
S přívěsem nebo s obsazenou
zásuvkou přívěsu
Zadní snímače nemohou provést žádné smys‐
luplné měření. Proto se vypnou.
Objeví se hlášení kontrolního panelu.
Omezení ultrazvukového měření Rozpoznání objektů může narazit na fyzikální
omezení ultrazvukového měření, jako např. u
následujících skutečnostech:▷U malých dětí a zvířat.▷U osob s určitým oblečením, např. pláštěm.▷Při externím rušení ultrazvukem, např.
okolo jedoucími vozidly nebo hlučnými
stroji.▷Při znečištěných, namrzlých, poškozených
nebo posunutých snímačích.▷Při určitých povětrnostních podmínkách,
např. vysoké vzdušné vlhkosti, dešti, sně‐
žení, extrémním horku nebo silném větru.▷U oje tažného zařízení a tažného zařízení ji‐
ných vozidel.▷U tenkých nebo klínovitých předmětů.▷U pohybujících se objektů.▷U nahoře ležících, přesahujících objektů,
např. přesahů karoserie nebo nákladů.▷U objektů s rohy a ostrými hranami.▷U objektů s tenkým povrchem nebo struk‐
turou, např. plotů.▷U objektů s porézním povrchem.▷Při přečnívajícím nákladu.Seite 146ObsluhaJízdní komfort146
Online Edition for Part no. 01 40 2 966 257 - X/15

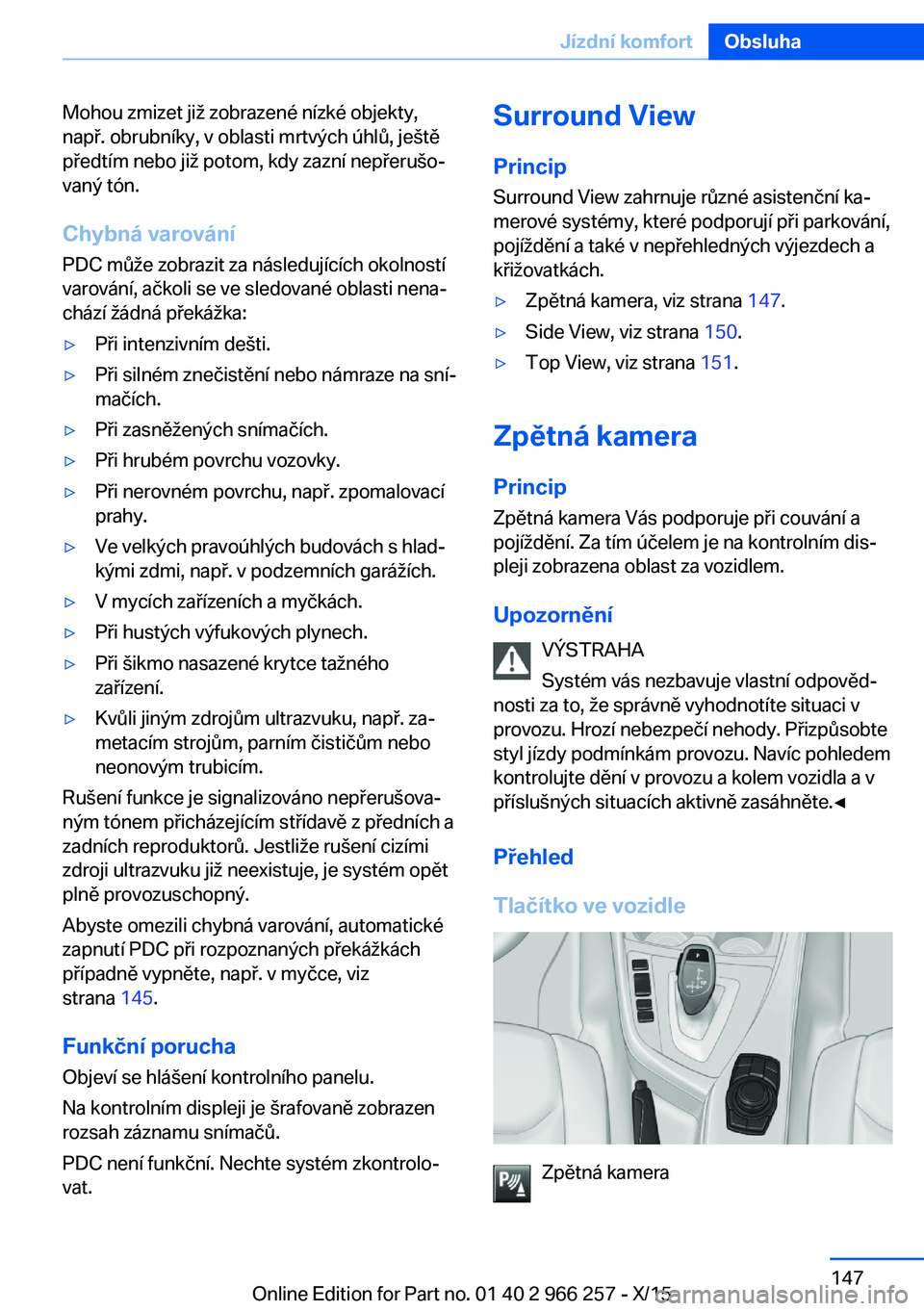

Page 147 of 267

Mohou zmizet již zobrazené nízké objekty,
např. obrubníky, v oblasti mrtvých úhlů, ještě
předtím nebo již potom, kdy zazní nepřerušo‐
vaný tón.
Chybná varování PDC může zobrazit za následujících okolností
varování, ačkoli se ve sledované oblasti nena‐
chází žádná překážka:▷Při intenzivním dešti.▷Při silném znečistění nebo námraze na sní‐
mačích.▷Při zasněžených snímačích.▷Při hrubém povrchu vozovky.▷Při nerovném povrchu, např. zpomalovací
prahy.▷Ve velkých pravoúhlých budovách s hlad‐
kými zdmi, např. v podzemních garážích.▷V mycích zařízeních a myčkách.▷Při hustých výfukových plynech.▷Při šikmo nasazené krytce tažného
zařízení.▷Kvůli jiným zdrojům ultrazvuku, např. za‐
metacím strojům, parním čističům nebo
neonovým trubicím.
Rušení funkce je signalizováno nepřerušova‐
ným tónem přicházejícím střídavě z předních a
zadních reproduktorů. Jestliže rušení cizími
zdroji ultrazvuku již neexistuje, je systém opět
plně provozuschopný.
Abyste omezili chybná varování, automatické
zapnutí PDC při rozpoznaných překážkách
případně vypněte, např. v myčce, viz
strana 145.
Funkční porucha
Objeví se hlášení kontrolního panelu.
Na kontrolním displeji je šrafovaně zobrazen
rozsah záznamu snímačů.
PDC není funkční. Nechte systém zkontrolo‐
vat.
Surround View
Princip Surround View zahrnuje různé asistenční ka‐
merové systémy, které podporují při parkování,
pojíždění a také v nepřehledných výjezdech a
křižovatkách.▷Zpětná kamera, viz strana 147.▷Side View, viz strana 150.▷Top View, viz strana 151.
Zpětná kamera
Princip Zpětná kamera Vás podporuje při couvání a
pojíždění. Za tím účelem je na kontrolním dis‐
pleji zobrazena oblast za vozidlem.
Upozornění VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Hrozí nebezpečí nehody. Přizpůsobte
styl jízdy podmínkám provozu. Navíc pohledem
kontrolujte dění v provozu a kolem vozidla a v
příslušných situacích aktivně zasáhněte.◀
Přehled
Tlačítko ve vozidle
Zpětná kamera
Seite 147Jízdní komfortObsluha147
Online Edition for Part no. 01 40 2 966 257 - X/15

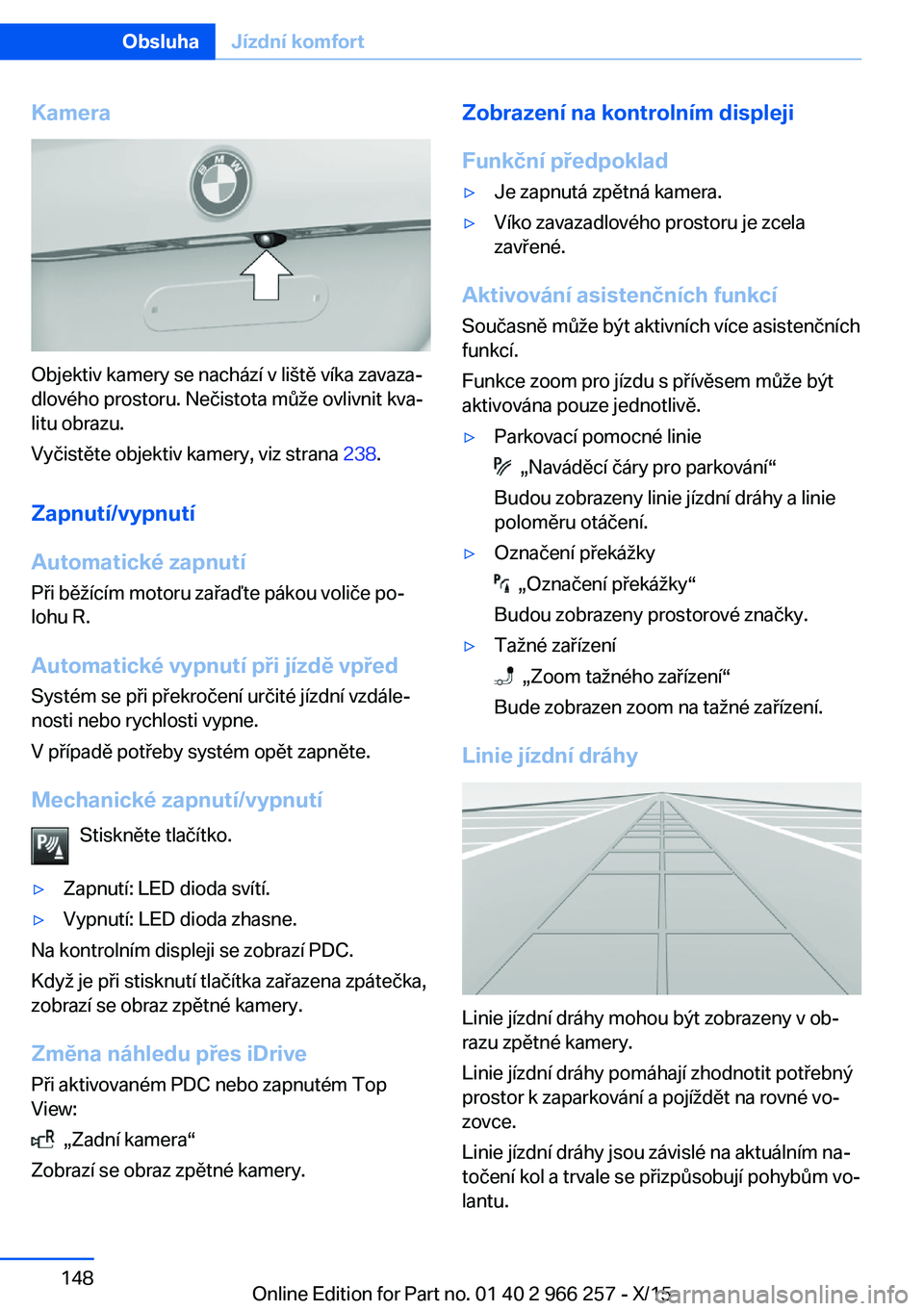

Page 148 of 267

Kamera
Objektiv kamery se nachází v liště víka zavaza‐
dlového prostoru. Nečistota může ovlivnit kva‐
litu obrazu.
Vyčistěte objektiv kamery, viz strana 238.
Zapnutí/vypnutí
Automatické zapnutí
Při běžícím motoru zařaďte pákou voliče po‐
lohu R.
Automatické vypnutí při jízdě vpředSystém se při překročení určité jízdní vzdále‐
nosti nebo rychlosti vypne.
V případě potřeby systém opět zapněte.
Mechanické zapnutí/vypnutí Stiskněte tlačítko.
▷Zapnutí: LED dioda svítí.▷Vypnutí: LED dioda zhasne.
Na kontrolním displeji se zobrazí PDC.
Když je při stisknutí tlačítka zařazena zpátečka,
zobrazí se obraz zpětné kamery.
Změna náhledu přes iDrive Při aktivovaném PDC nebo zapnutém Top
View:
„Zadní kamera“
Zobrazí se obraz zpětné kamery.
Zobrazení na kontrolním displeji
Funkční předpoklad▷Je zapnutá zpětná kamera.▷Víko zavazadlového prostoru je zcela
zavřené.
Aktivování asistenčních funkcí
Současně může být aktivních více asistenčních
funkcí.
Funkce zoom pro jízdu s přívěsem může být
aktivována pouze jednotlivě.
▷Parkovací pomocné linie
„Naváděcí čáry pro parkování“
Budou zobrazeny linie jízdní dráhy a linie
poloměru otáčení.
▷Označení překážky
„Označení překážky“
Budou zobrazeny prostorové značky.
▷Tažné zařízení
„Zoom tažného zařízení“
Bude zobrazen zoom na tažné zařízení.
Linie jízdní dráhy
Linie jízdní dráhy mohou být zobrazeny v ob‐
razu zpětné kamery.
Linie jízdní dráhy pomáhají zhodnotit potřebný
prostor k zaparkování a pojíždět na rovné vo‐
zovce.
Linie jízdní dráhy jsou závislé na aktuálním na‐
točení kol a trvale se přizpůsobují pohybům vo‐
lantu.
Seite 148ObsluhaJízdní komfort148
Online Edition for Part no. 01 40 2 966 257 - X/15

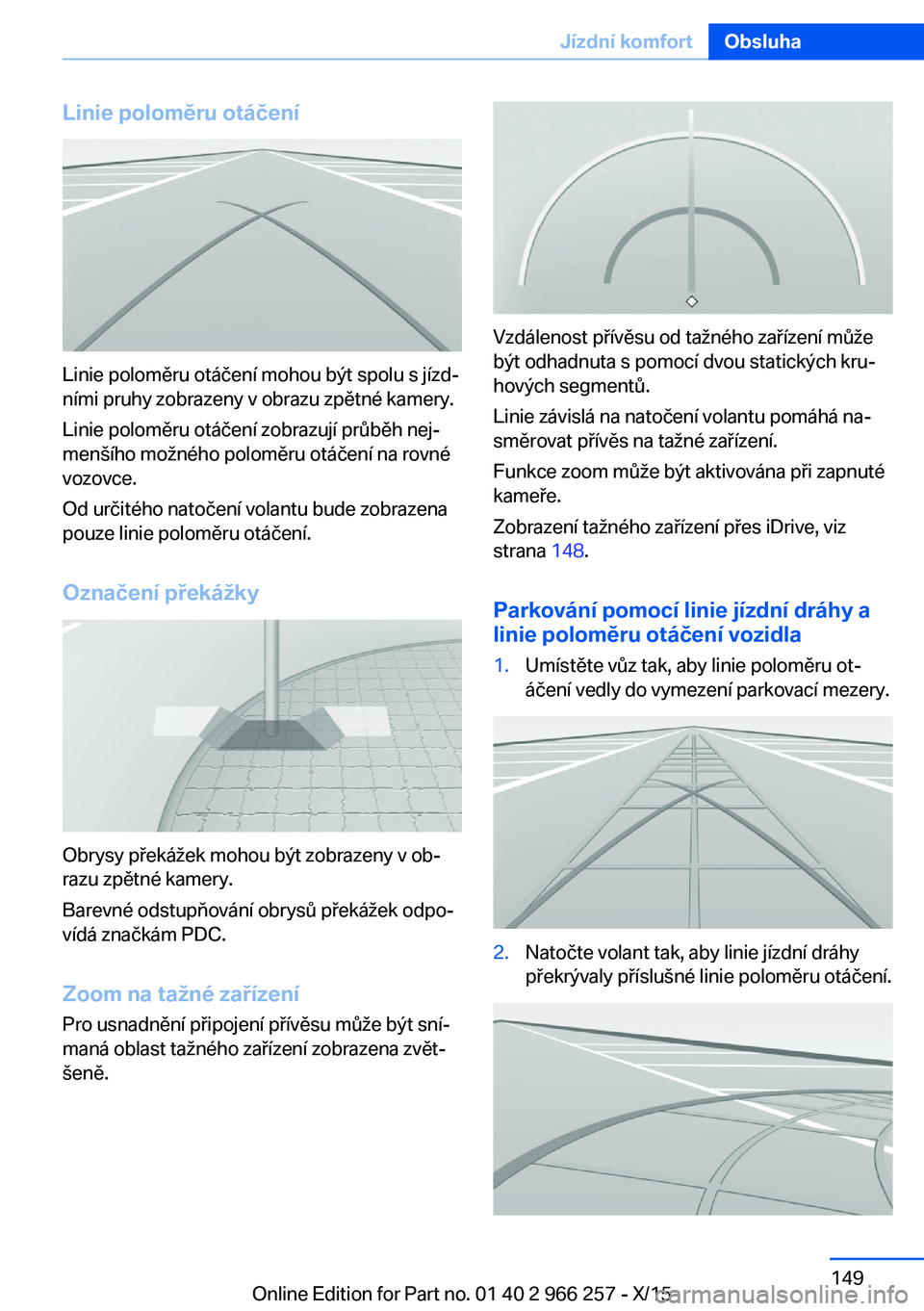

Page 149 of 267

Linie poloměru otáčení
Linie poloměru otáčení mohou být spolu s jízd‐
ními pruhy zobrazeny v obrazu zpětné kamery.
Linie poloměru otáčení zobrazují průběh nej‐
menšího možného poloměru otáčení na rovné
vozovce.
Od určitého natočení volantu bude zobrazena
pouze linie poloměru otáčení.
Označení překážky
Obrysy překážek mohou být zobrazeny v ob‐
razu zpětné kamery.
Barevné odstupňování obrysů překážek odpo‐
vídá značkám PDC.
Zoom na tažné zařízení Pro usnadnění připojení přívěsu může být sní‐
maná oblast tažného zařízení zobrazena zvět‐
šeně.
Vzdálenost přívěsu od tažného zařízení může
být odhadnuta s pomocí dvou statických kru‐
hových segmentů.
Linie závislá na natočení volantu pomáhá na‐
směrovat přívěs na tažné zařízení.
Funkce zoom může být aktivována při zapnuté
kameře.
Zobrazení tažného zařízení přes iDrive, viz
strana 148.
Parkování pomocí linie jízdní dráhy a
linie poloměru otáčení vozidla
1.Umístěte vůz tak, aby linie poloměru ot‐
áčení vedly do vymezení parkovací mezery.2.Natočte volant tak, aby linie jízdní dráhy
překrývaly příslušné linie poloměru otáčení.Seite 149Jízdní komfortObsluha149
Online Edition for Part no. 01 40 2 966 257 - X/15

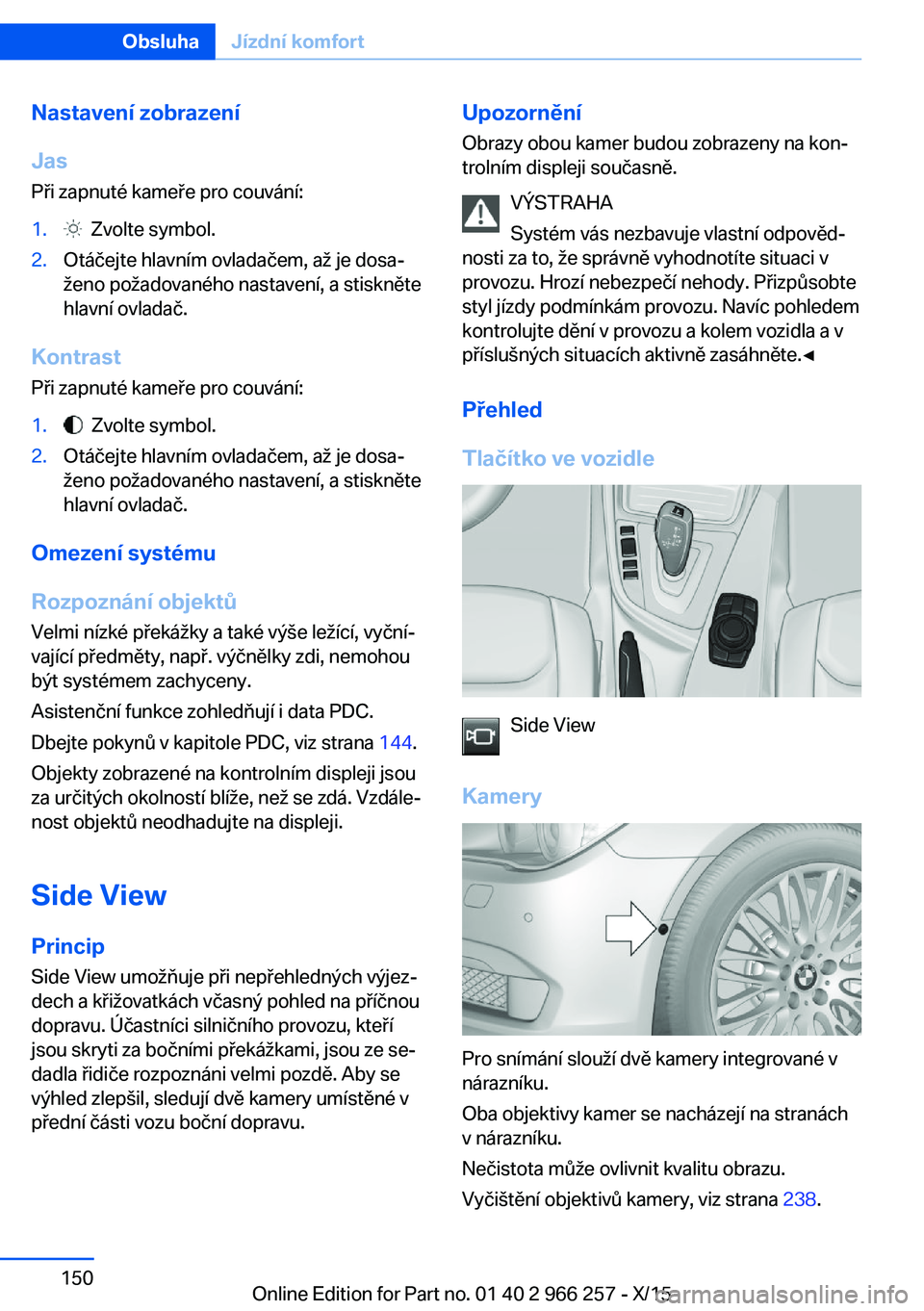

Page 150 of 267

Nastavení zobrazení
Jas
Při zapnuté kameře pro couvání:1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Kontrast
Při zapnuté kameře pro couvání:
1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Omezení systému
Rozpoznání objektů
Velmi nízké překážky a také výše ležící, vyční‐
vající předměty, např. výčnělky zdi, nemohou
být systémem zachyceny.
Asistenční funkce zohledňují i data PDC.
Dbejte pokynů v kapitole PDC, viz strana 144.
Objekty zobrazené na kontrolním displeji jsou
za určitých okolností blíže, než se zdá. Vzdále‐ nost objektů neodhadujte na displeji.
Side ViewPrincip Side View umožňuje při nepřehledných výjez‐dech a křižovatkách včasný pohled na příčnou
dopravu. Účastníci silničního provozu, kteří
jsou skryti za bočními překážkami, jsou ze se‐
dadla řidiče rozpoznáni velmi pozdě. Aby se
výhled zlepšil, sledují dvě kamery umístěné v přední části vozu boční dopravu.
Upozornění
Obrazy obou kamer budou zobrazeny na kon‐
trolním displeji současně.
VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Hrozí nebezpečí nehody. Přizpůsobte
styl jízdy podmínkám provozu. Navíc pohledem
kontrolujte dění v provozu a kolem vozidla a v
příslušných situacích aktivně zasáhněte.◀
Přehled
Tlačítko ve vozidle
Side View
Kamery
Pro snímání slouží dvě kamery integrované v
nárazníku.
Oba objektivy kamer se nacházejí na stranách
v nárazníku.
Nečistota může ovlivnit kvalitu obrazu.
Vyčištění objektivů kamery, viz strana 238.
Seite 150ObsluhaJízdní komfort150
Online Edition for Part no. 01 40 2 966 257 - X/15
