BMW 7 SERIES 2017 Manual do condutor (in Portuguese)

Limites
da
prote

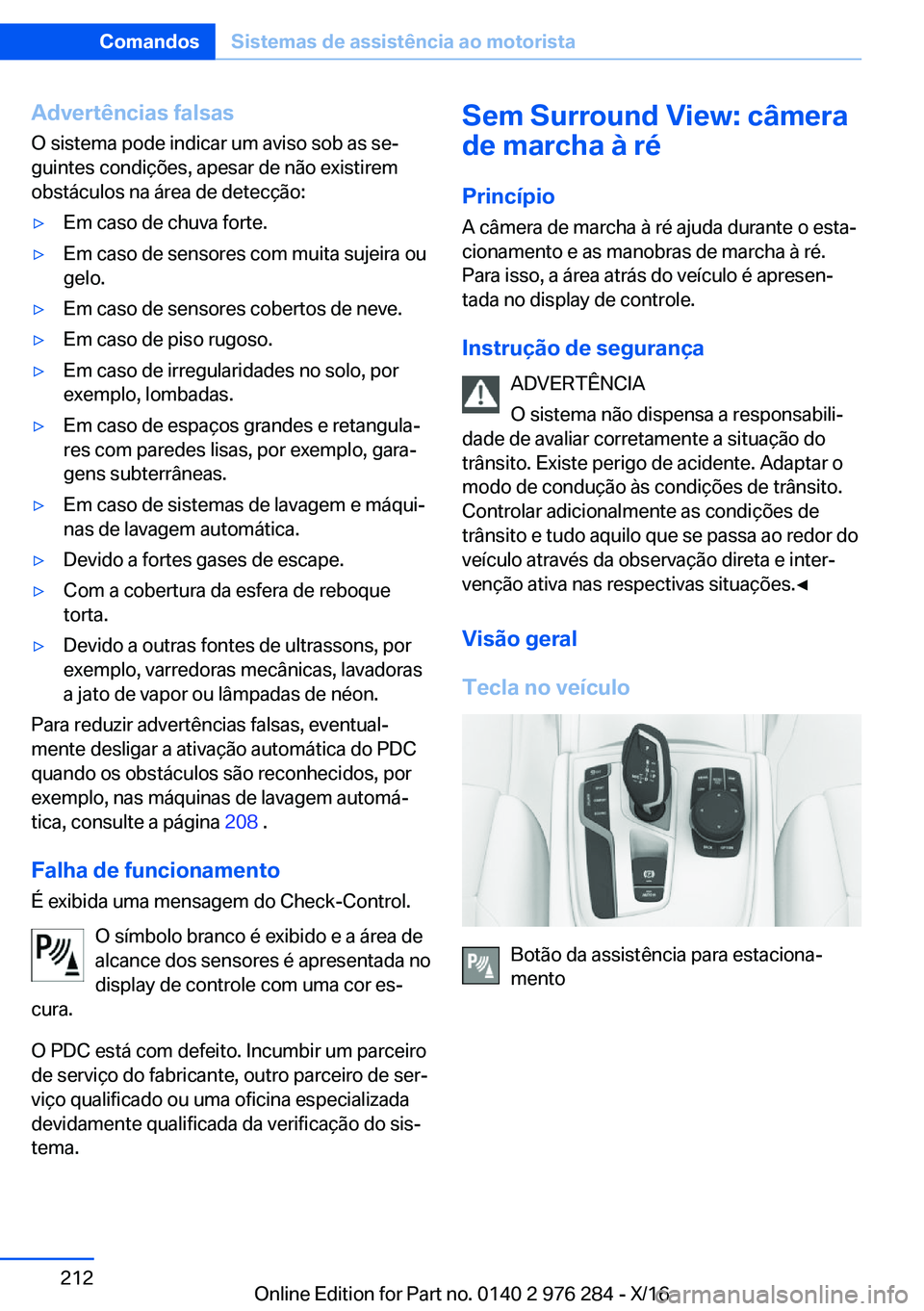

Advertências
falsas
O sistema pode indicar um aviso sob as seª
guintes condições, apesar de não existirem
obstáculos na área de detecção:'yEm caso de chuva forte.'yEm caso de sensores com muita sujeira ou gelo.'yEm caso de sensores cobertos de neve.'yEm caso de piso rugoso.'yEm caso de irregularidades no solo, por
exemplo, lombadas.'yEm caso de espaços grandes e retangulaª res com paredes lisas, por exemplo, garaªgens subterrâneas.'yEm caso de sistemas de lavagem e máquiª
nas de lavagem automática.'yDevido a fortes gases de escape.'yCom a cobertura da esfera de reboque torta.'yDevido a outras fontes de ultrassons, porexemplo, varredoras mecânicas, lavadoras
a jato de vapor ou lâmpadas de néon.
Para reduzir advertências falsas, eventualª
mente desligar a ativação automática do PDC
quando os obstáculos são reconhecidos, por exemplo, nas máquinas de lavagem automáª
tica, consulte a página 208 .
Falha
de
funcionamento É exibida uma mensagem do Check-Control.
O símbolo branco é exibido e a área de
alcance dos sensores é apresentada no display de controle com uma cor esª
cura.
O PDC está com defeito. Incumbir um parceiro de serviço do fabricante, outro parceiro de serªviço qualificado ou uma oficina especializadadevidamente qualificada da verificação do sisªtema.
Sem
Surround
View:
câmera
de
marcha
à
ré
Princ

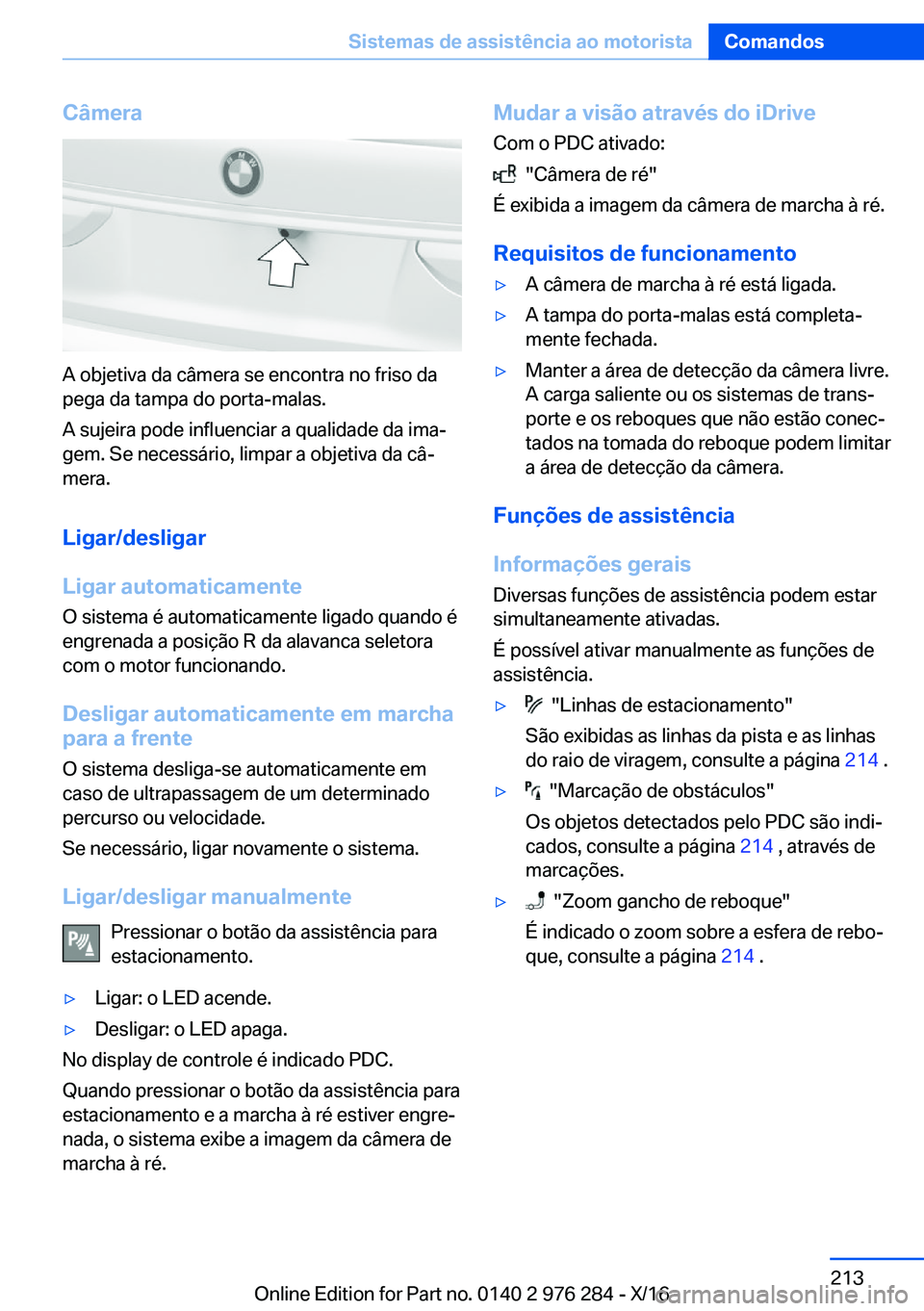

Câmera
A objetiva da câmera se encontra no friso da
pega da tampa do porta-malas.
A sujeira pode influenciar a qualidade da imaª
gem. Se necessário, limpar a objetiva da câª
mera.
Ligar/desligar
Ligar
automaticamente
O sistema é automaticamente ligado quando é
engrenada a posição R da alavanca seletora
com o motor funcionando.
Desligar
automaticamente
em
marcha
para
a
frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
percurso ou velocidade.
Se necessário, ligar novamente o sistema.
Ligar/desligar
manualmente Pressionar o botão da assistência para
estacionamento.
'yLigar: o LED acende.'yDesligar: o LED apaga.
No display de controle é indicado PDC.
Quando pressionar o botão da assistência para estacionamento e a marcha à ré estiver engreª
nada, o sistema exibe a imagem da câmera de marcha à ré.
Mudar
a
visão
através
do
iDrive
Com o PDC ativado:
"Câmera de ré"
É exibida a imagem da câmera de marcha à ré.
Requisitos
de
funcionamento
'yA câmera de marcha à ré está ligada.'yA tampa do porta-malas está completaª
mente fechada.'yManter a área de detecção da câmera livre. A carga saliente ou os sistemas de transª
porte e os reboques que não estão conecª tados na tomada do reboque podem limitar
a área de detecção da câmera.
Fun

Linhas
para
aux

Uma linha de ancoragem, dependente do ânª
gulo de viragem, ajuda a alinhar o reboque com a esfera de reboque.
Ajustar
a
luminosidade
e
o
contraste
através
do
iDrive

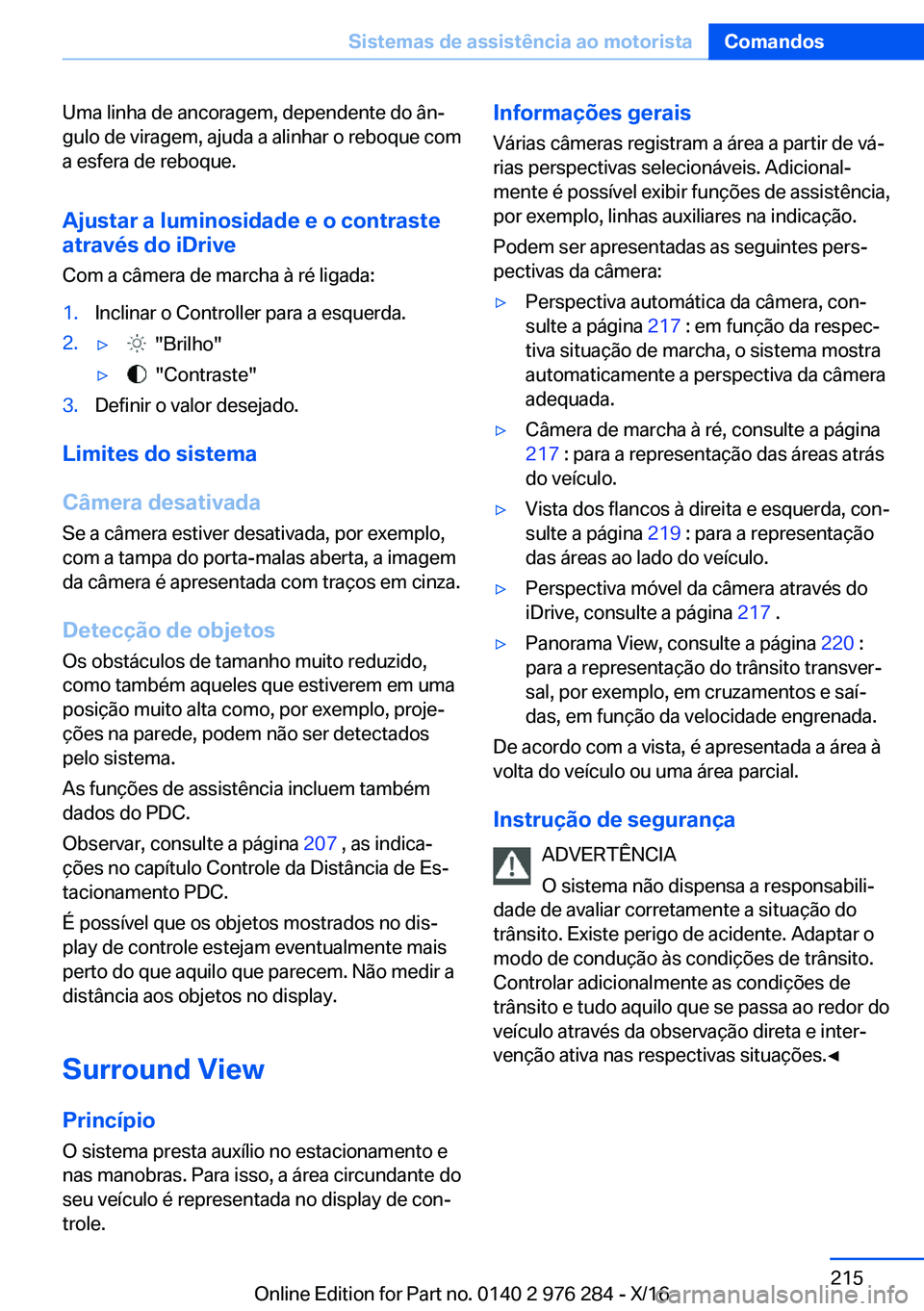

Com a câmera de marcha à ré ligada:1.Inclinar o Controller para a esquerda.2.'y "Brilho"'y "Contraste"3.Definir o valor desejado.
Limites
do
sistema
Câmera
desativada
Se a câmera estiver desativada, por exemplo,
com a tampa do porta-malas aberta, a imagem da câmera é apresentada com traços em cinza.
Detec

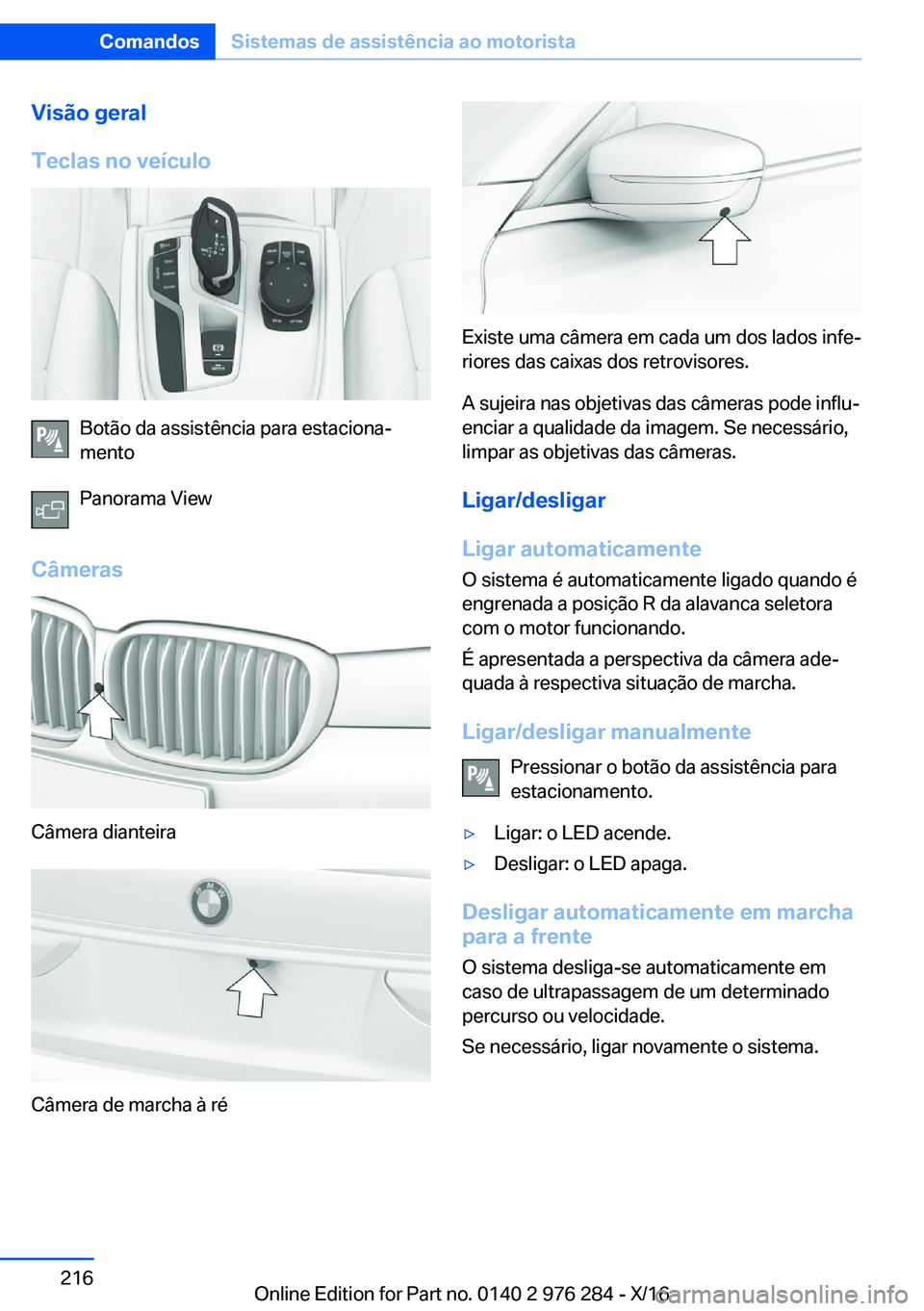

Visão
geral
Teclas
no
ve

Perspectiva
da
câmera
Visão
geral1Barra de funções2Janela de seleção3Visão dos flancos4Perspectiva automática da câmera5Perspectiva móvel da câmera6Imagem da câmera7Câmera de marcha à ré
Janela
de
sele

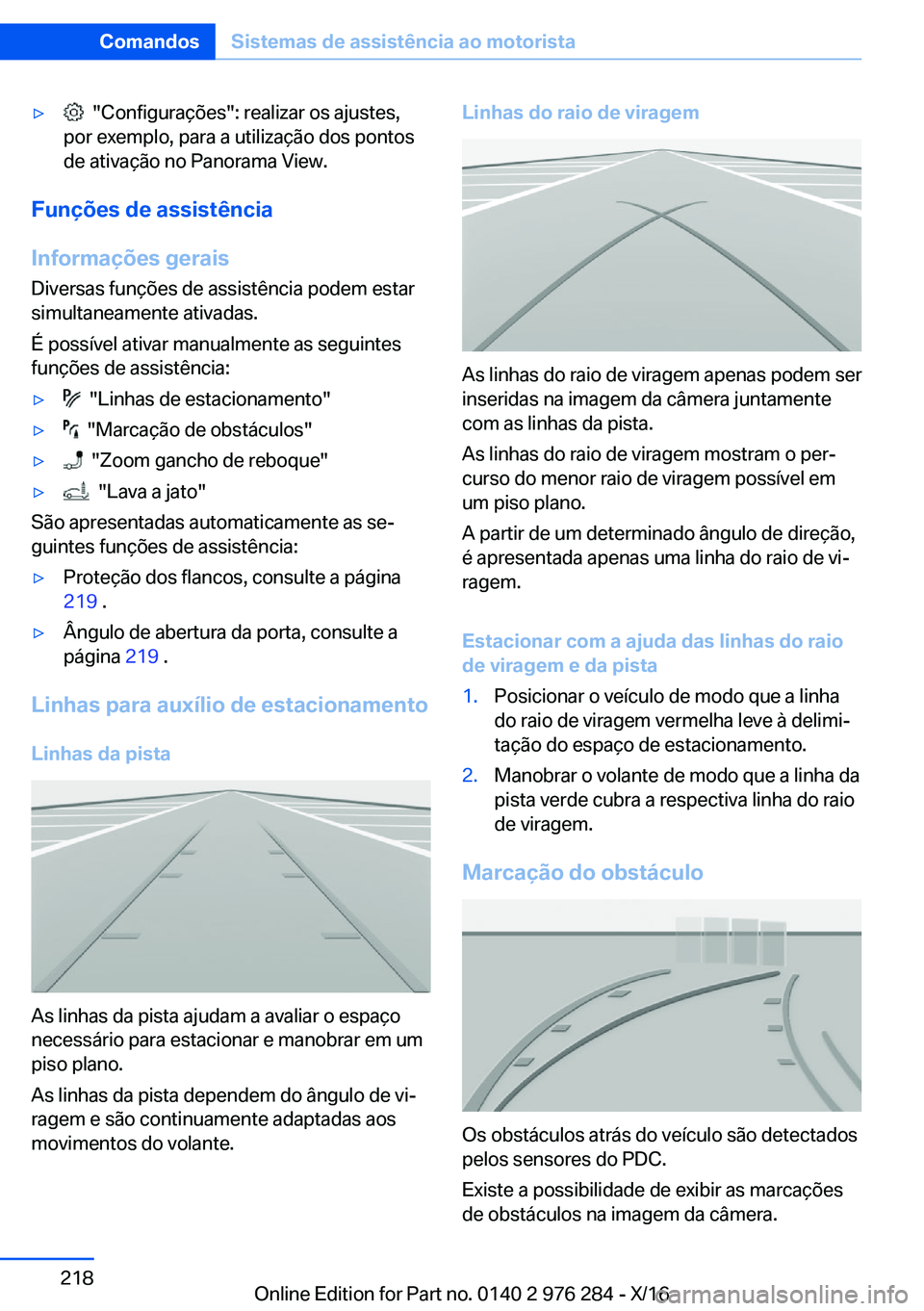

'y "Configurações": realizar os ajustes,
por exemplo, para a utilização dos pontos
de ativação no Panorama View.
Fun

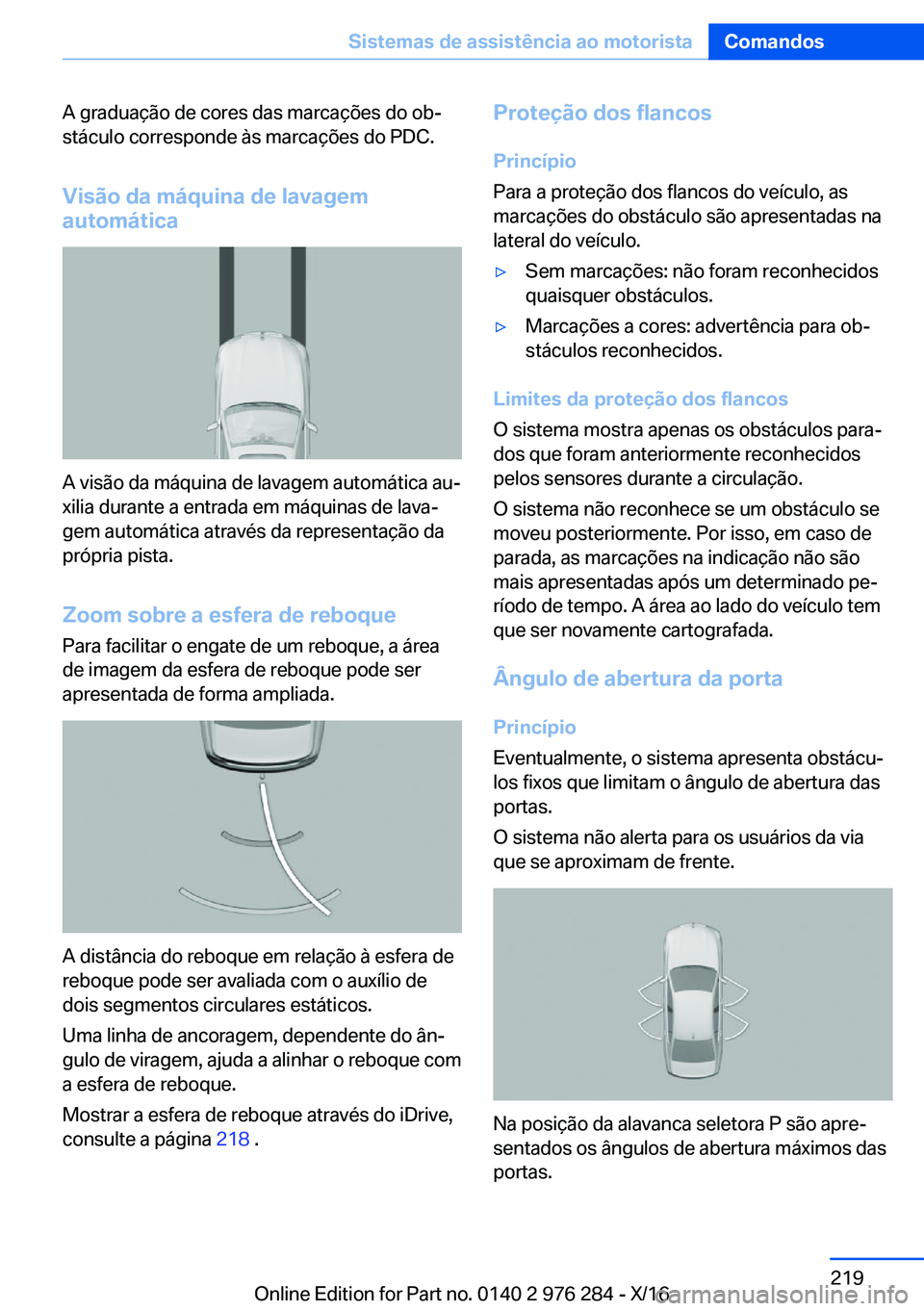

A graduação de cores das marcações do obªstáculo corresponde às marcações do PDC.
Visão
da
máquina
de
lavagem
automática
A visão da máquina de lavagem automática auª
xilia durante a entrada em máquinas de lavaª
gem automática através da representação da
própria pista.
Zoom
sobre
a
esfera
de
reboque Para facilitar o engate de um reboque, a áreade imagem da esfera de reboque pode serapresentada de forma ampliada.
A distância do reboque em relação à esfera dereboque pode ser avaliada com o auxílio de
dois segmentos circulares estáticos.
Uma linha de ancoragem, dependente do ânª
gulo de viragem, ajuda a alinhar o reboque com a esfera de reboque.
Mostrar a esfera de reboque através do iDrive,
consulte a página 218 .
Prote

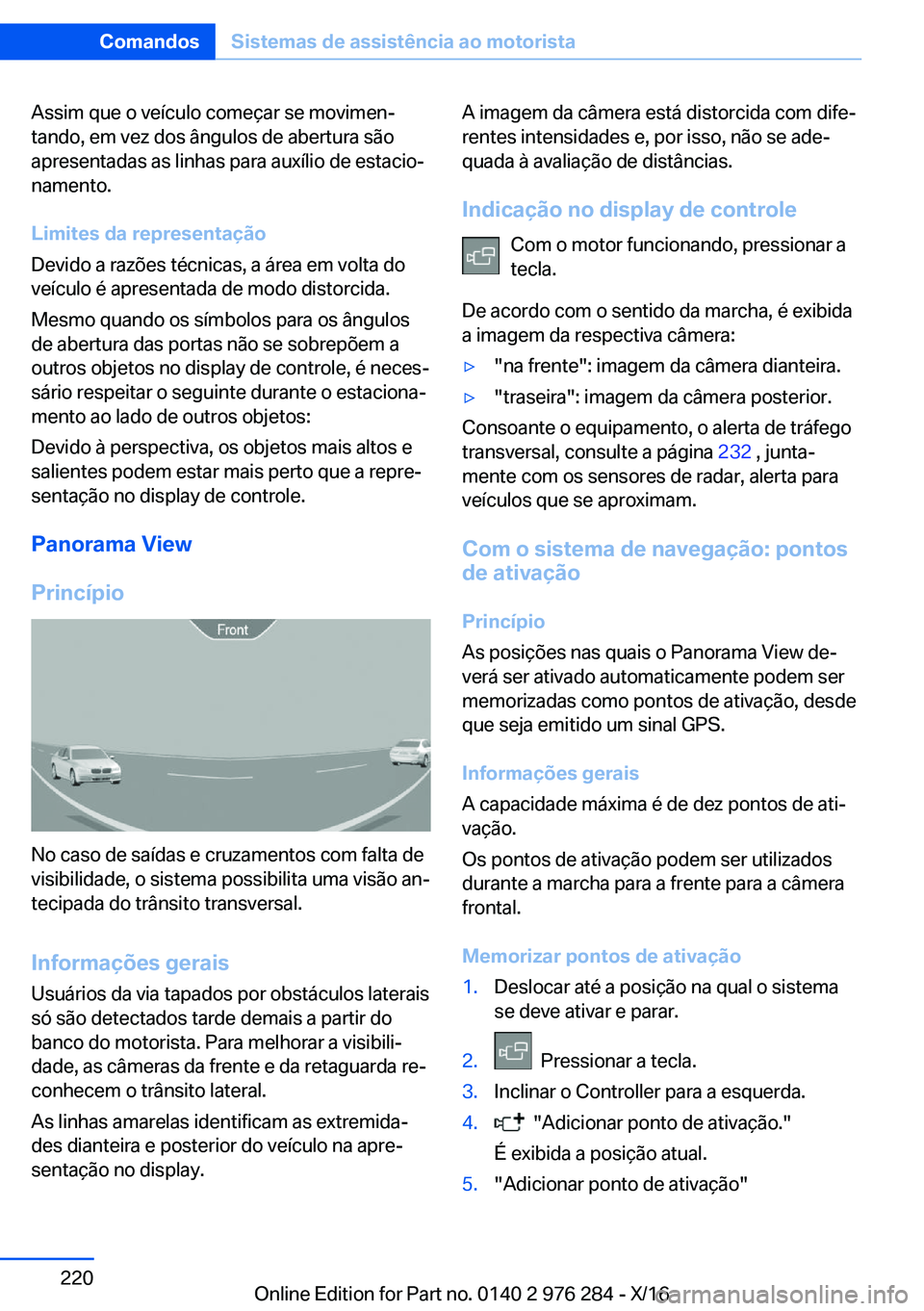

Assim que o veículo começar se movimenªtando, em vez dos ângulos de abertura sãoapresentadas as linhas para auxílio de estacioª
namento.
Limites
da
representa
