COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X532 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
X537 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in upper LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-3
01-1
X538 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1 01-1
X542 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of glove box, CHARGING SOCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1
X603 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-6
X604 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-6
X605 .
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
below RH side of rear seat (Convertible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-3
03-4
X605 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1 03-4
X606 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below RH side of rear seat (Convertible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3 00-2
X606 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1 00-2
X607 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2 03-6
X623 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in upper LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-1
X624 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1 09-1
X625 . (6 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-3 05-1
X638 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below RH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2
X641 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-2
X643 . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . . in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X651 . (6 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2 05-3
X652 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X658 . (6 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1 05-3
X660 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH front door in door at key lock assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-4
X663 . (6 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . RH side of IHKA Plenum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3 07-1
Page 312 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

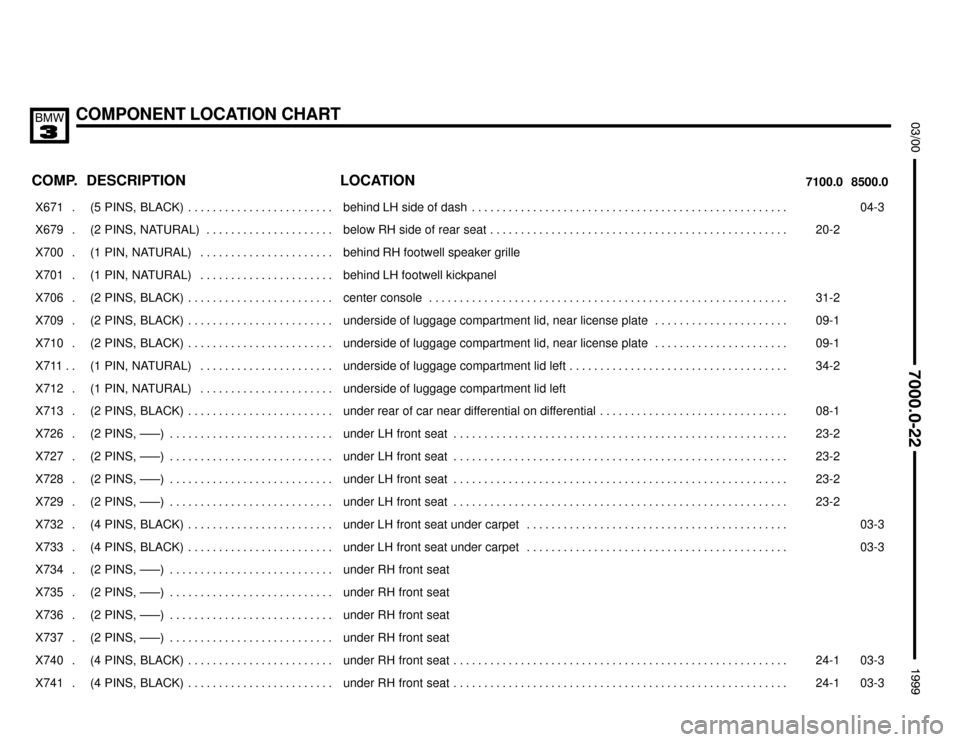

X671 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X679 .
(2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
below RH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-2
X700 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille
X701 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X706 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
X709 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid, near license plate . . . . . . . . . . . . . . . . . . . . . . 09-1
X710 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid, near license plate . . . . . . . . . . . . . . . . . . . . . .
09-1
X711 . . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2
X712 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left
X713 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under rear of car near differential on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1
X726 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X727 .
(2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-2
X728 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X729 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X732 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X733 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
under LH front seat under carpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-3
X734 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat
X735 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat
X736 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat
X737 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat
X740 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-1
03-3
X741 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1 03-3
Page 313 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X742 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . RH front door in door at key lock assembly
X744 .
(4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .
RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-1
08-5
X745 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . above RH footwell dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X746 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1 01-1
X747 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . LH front door in door at key lock assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X748 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . footwell, driver’s side, behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X749 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in upper LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-3
08-5
X751 . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X752 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . LH front door in door at key lock assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X753 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X768 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . in the engine compartment near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . 08-2
X769 .
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . .
in the engine compartment near RH headlight assembly . . . . . . . . . . . . . . . . . . . . . . .
08-2
X770 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
X771 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell LH side of IHKA Plenum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1
X772 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . center console
X773 .
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . .
center console
X774 . (1 PIN, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X778 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2 09-1
X779 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1
X782 . (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . . below RH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2 09-3
X783 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-3
X816 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
Page 314 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

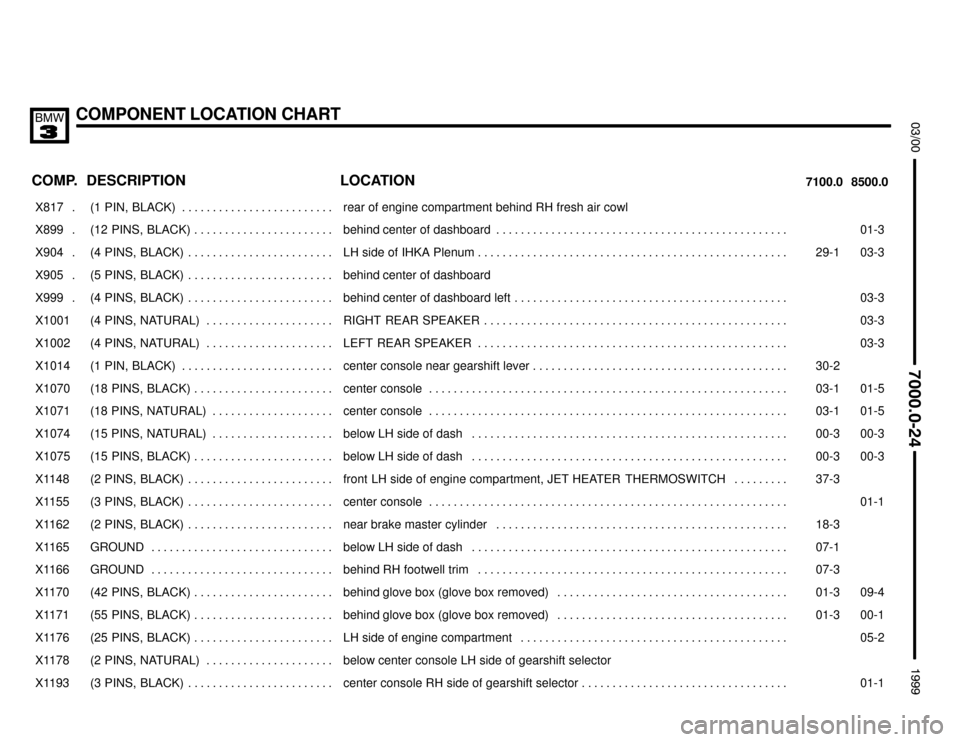

X817 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X899 .
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
X904 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of IHKA Plenum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 03-3
X905 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind center of dashboard
X999 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind center of dashboard left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X1001 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . RIGHT REAR SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X1002
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
LEFT REAR SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-3
X1014 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
X1070 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1 01-5
X1071 (18 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1 01-5
X1074 (15 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 00-3
X1075
(15 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-3
00-3
X1148 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment, JET HEATER THERMOSWITCH . . . . . . . . . 37-3
X1155 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1162 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . near brake master cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3
X1165
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-1
X1166 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X1170 (42 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3 09-4
X1171 (55 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3 00-1
X1176 (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-2
X1178
(2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
below center console LH side of gearshift selector
X1193 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
Page 315 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

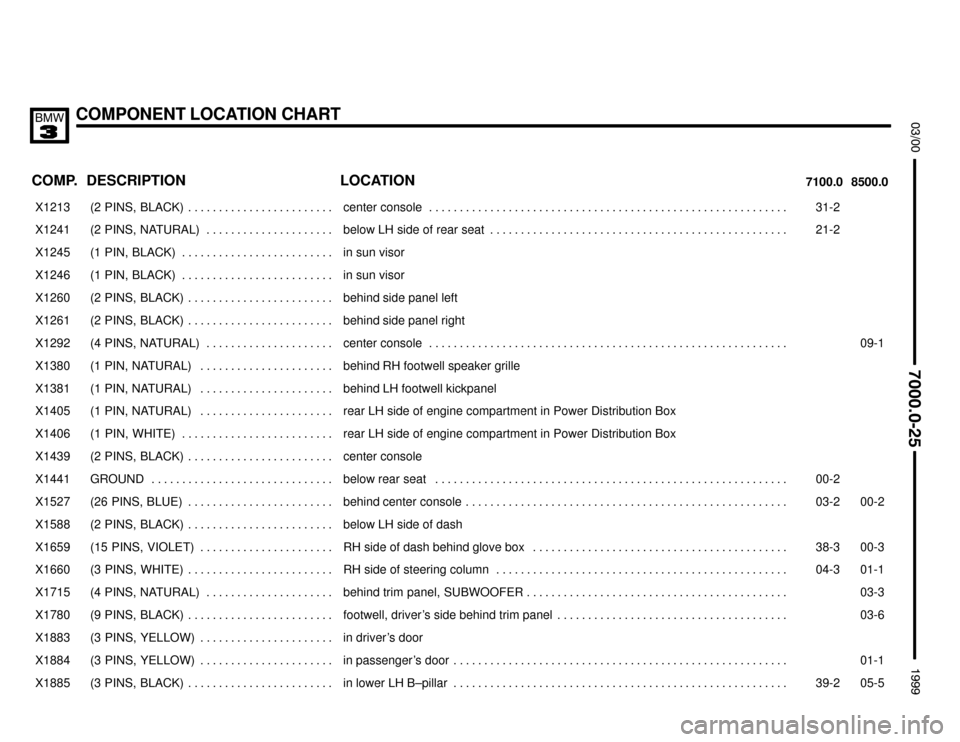

X1213 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
X1241
(2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
below LH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-2
X1245 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in sun visor
X1246 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in sun visor
X1260 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind side panel left
X1261 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind side panel right
X1292
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-1
X1380 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille
X1381 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X1405 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X1406 (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X1439
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console
X1441 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2
X1527 (26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . behind center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2 00-2
X1588 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1659
(15 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
38-3
00-3
X1660 (3 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3 01-1
X1715 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . behind trim panel, SUBWOOFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X1780 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . footwell, driver’s side behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X1883 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . in driver’s door
X1884
(3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . .
in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X1885 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in lower LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-2 05-5
Page 316 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

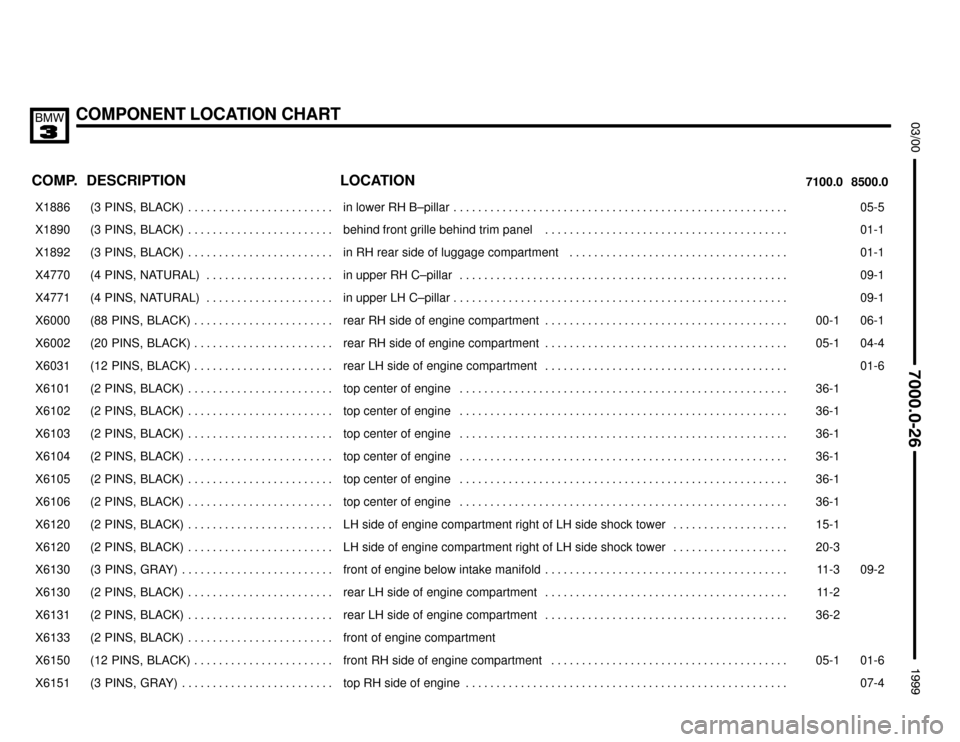

X1886 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in lower RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-5
X1890
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind front grille behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X1892 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X4770 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X4771 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X6000 (88 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1 06-1
X6002
(20 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-1
04-4
X6031 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-6
X6101 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6102 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6103 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6104
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36-1
X6105 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6106 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6120 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment right of LH side shock tower . . . . . . . . . . . . . . . . . . . 15-1
X6120
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment right of LH side shock tower . . . . . . . . . . . . . . . . . . .
20-3
X6130 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3 09-2
X6130 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
X6131 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-2
X6133 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
X6150
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-1
01-6
X6151 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
Page 317 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6152 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6153
(3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-4
X6154 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6155 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6156 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6163 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH side of engine
X6203
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-3
X6204 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X6205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment (318i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2
X6205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-3
X6207 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 07-2
X6209
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front of engine, HALL EFFECT CAMSHAFT SENSOR . . . . . . . . . . . . . . . . . . . . . . . .
07-5
X6217 (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 07-2
X6231 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
X6231 (2 PINS, BROWN) . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold (318i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-1
X6238
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine (M3)
X6240 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine near starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X6252 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-3 07-3
X6252 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 09-2
X6255 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X6256
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-1
07-2
X6256 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2
Page 318 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

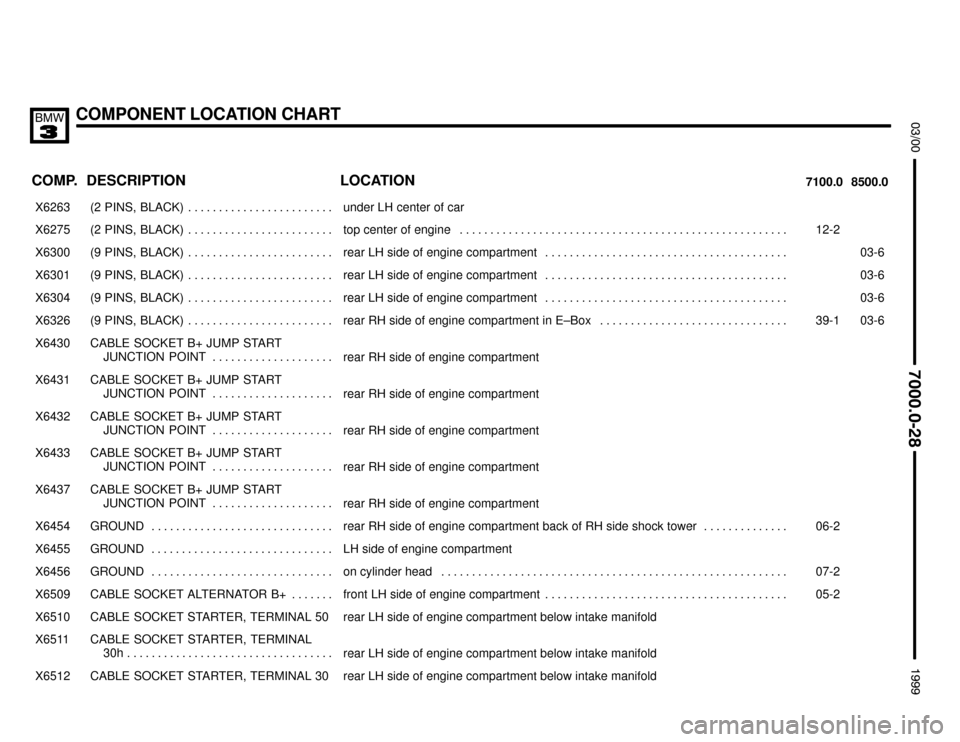

X6263 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH center of car
X6275
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-2
X6300 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X6301 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X6304 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X6326 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-1 03-6
X6430
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6431
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6432
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6433
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6437
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6454 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . . . . . . . . . 06-2
X6455
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment
X6456 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X6509 CABLE SOCKET ALTERNATOR B+ . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-2
X6510 CABLE SOCKET STARTER, TERMINAL 50 rear LH side of engine compartment below intake manifold
X6511
CABLE SOCKET STARTER, TERMINAL
30h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X6512
CABLE SOCKET STARTER, TERMINAL 30
rear LH side of engine compartment below intake manifold
Page 319 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

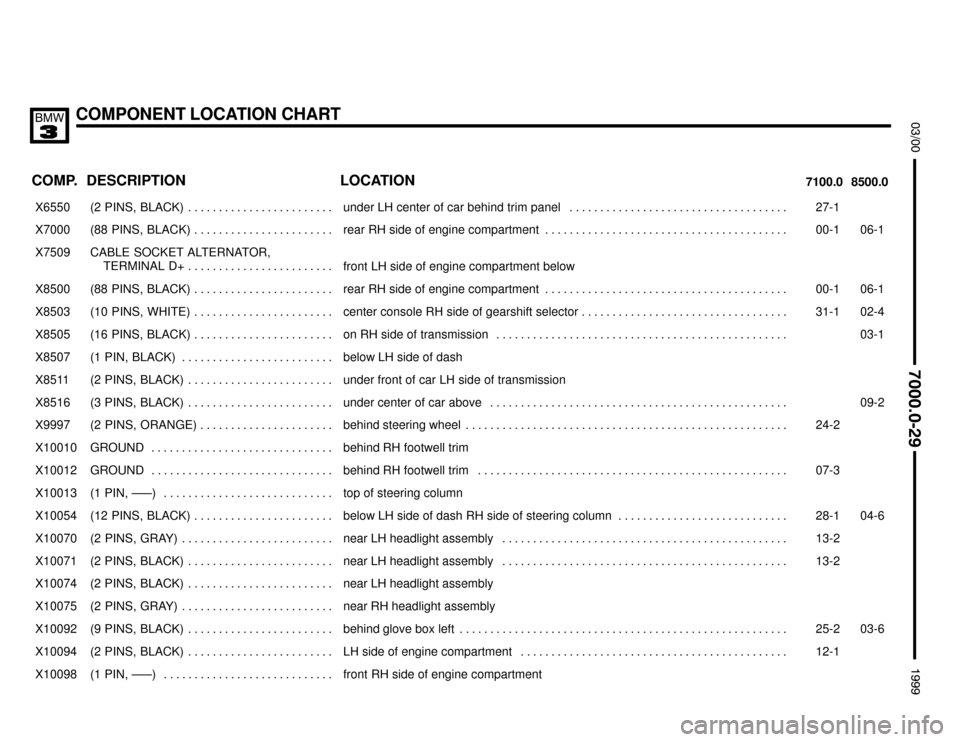

X6550 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH center of car behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1
X7000
(88 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-1
06-1
X7509
CABLE SOCKET ALTERNATOR,
TERMINAL D+ . . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment below
X8500
(88 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-1
06-1
X8503 (10 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1 02-4
X8505 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X8507 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X8511
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
under front of car LH side of transmission
X8516 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under center of car above . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X9997 (2 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . . behind steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell trim
X10012 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X10013
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
top of steering column
X10054 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1 04-6
X10070 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X10071 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X10074
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
near LH headlight assembly
X10075 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . near RH headlight assembly
X10092 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 03-6
X10094 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1
X10098 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
Page 320 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

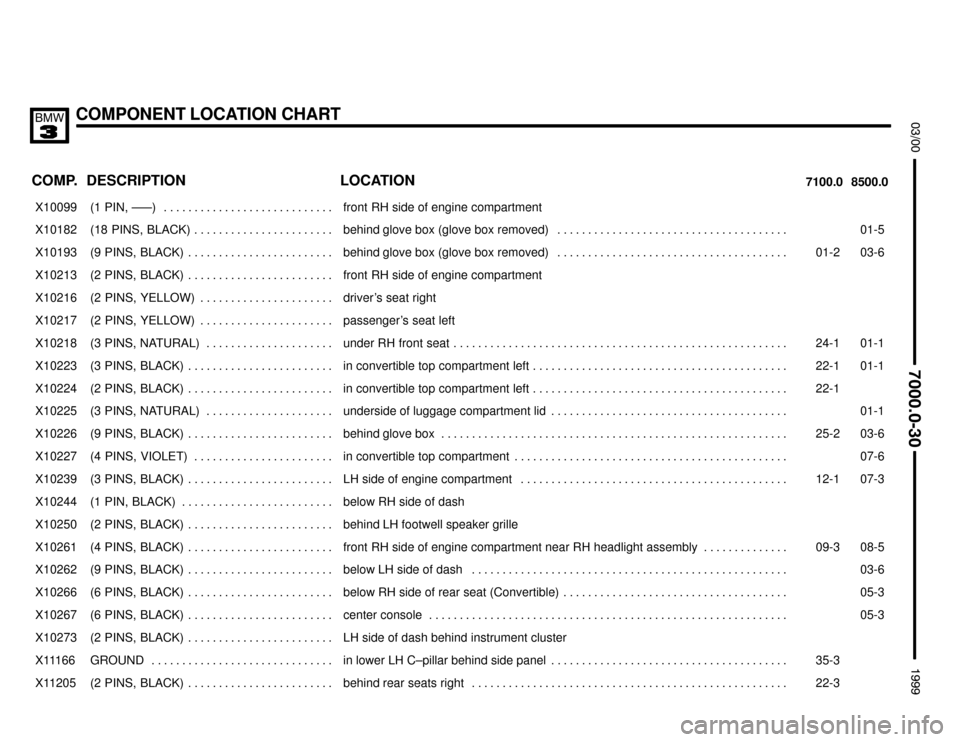

X10099 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X10182
(18 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-5
X10193 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2 03-6
X10213 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X10216 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . driver’s seat right
X10217 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . passenger’s seat left
X10218
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-1
01-1
X10223 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in convertible top compartment left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 01-1
X10224 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in convertible top compartment left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1
X10225 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X10226 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 03-6
X10227
(4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . .
in convertible top compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-6
X10239 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 07-3
X10244 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . below RH side of dash
X10250 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille
X10261
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment near RH headlight assembly . . . . . . . . . . . . . .
09-3
08-5
X10262 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X10266 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below RH side of rear seat (Convertible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X10267 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X10273 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash behind instrument cluster
X11166
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-3
X11205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind rear seats right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-3
