BMW MOTORRAD K 1200 R 2006 Handleiding (in Dutch)

Overzichten
Linker zijaanzicht . . . . . . . . . . . . . . 11
Rechter zijaanzicht . . . . . . . . . . . . 13
Onder de buddyseat . . . . . . . . . . . 15
Stuurhendel, links . . . . . . . . . . . . . 16
Stuurhendel, rechts . . . . . . . . . . . . 17
Instrumentenpaneel . . . . . . . . . . . 18
Koplamp . . . . . . . . . . . . . . . . . . . . . . 19
29zOverzichten

210zOverzichten

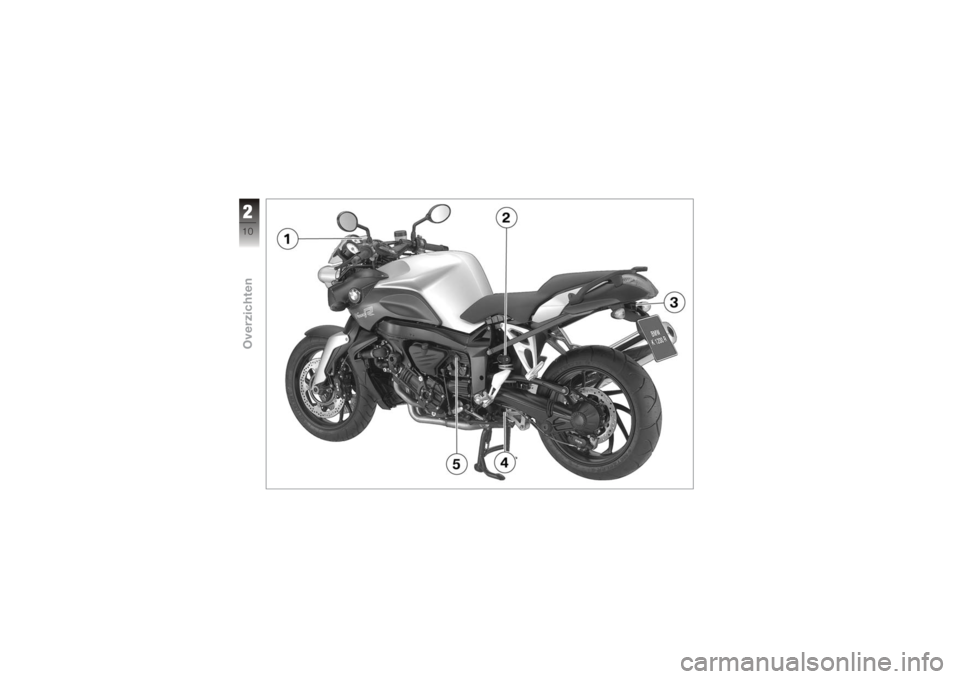

Linker zijaanzicht1Koppelingsvloeistofreser-
voir ( 98)
2 Instelling veervoorspan-
ning achter ( 58)
3 Buddyseatslot, onder
achterlicht ( 55)
4 Schokdemper achter in-
stellen ( 59)
5 Contactdoos ( 82)
211zOverzichten

212zOverzichten

Rechter zijaanzicht1Aanduiding motoroliepeil
( 91)
2 Benzinevulopening
( 73)
3 Accubak ( 122)
4 Remvloeistofreservoir,
voor ( 95)
5 Typeplaatje
6 Framenummer
7 Remvloeistofreservoir,
achter ( 97)
213zOverzichten

214zOverzichten

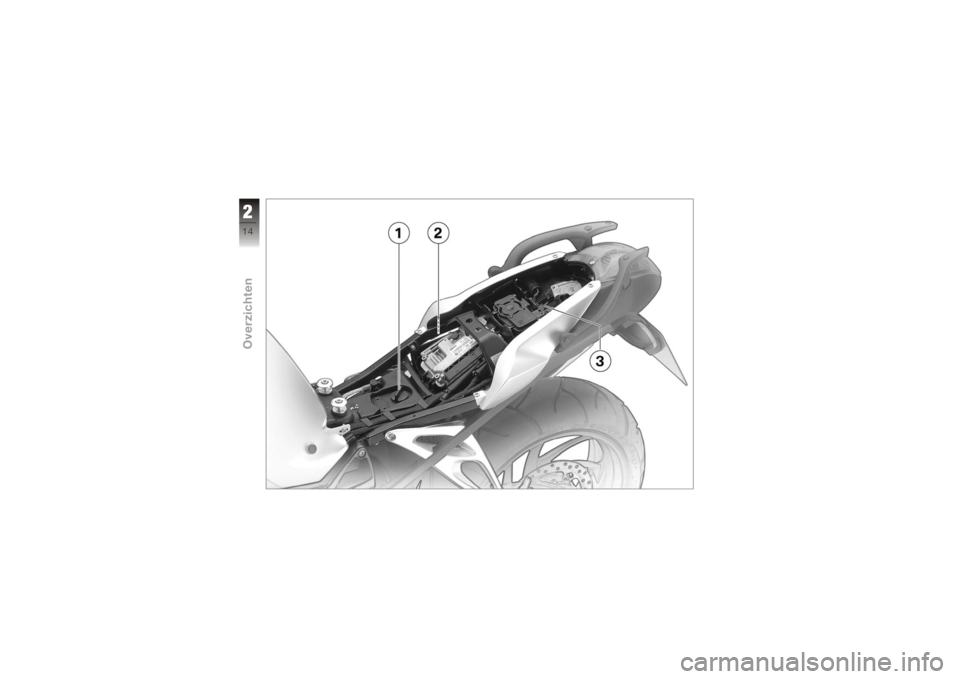

Onder de buddyseat1Vulopening motorolie
( 92)
2 Boordgereedschap
( 90)
3 Helmhaak ( 56)
215zOverzichten

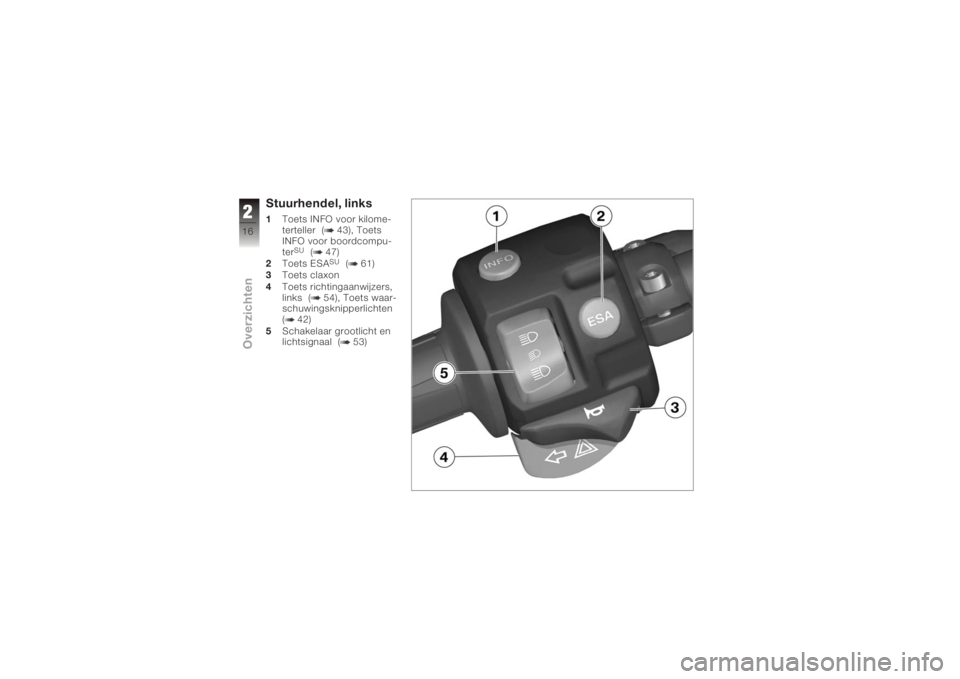

Stuurhendel, links1Toets INFO voor kilome-
terteller ( 43), Toets
INFO voor boordcompu-
ter
SU
( 47)
2 Toets ESA
SU
( 61)
3 Toets claxon
4 Toets richtingaanwijzers,
links ( 54), Toets waar-
schuwingsknipperlichten
( 42)
5 Schakelaar grootlicht en
lichtsignaal ( 53)
216zOverzichten

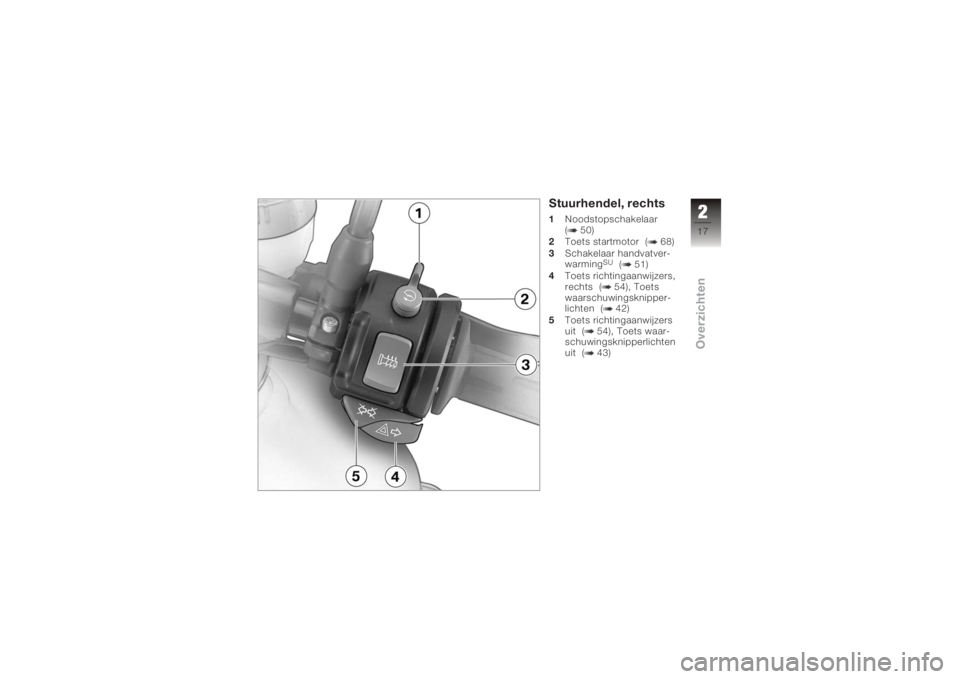

Stuurhendel, rechts1Noodstopschakelaar
( 50)
2 Toets startmotor ( 68)
3 Schakelaar handvatver-
warming
SU
( 51)
4 Toets richtingaanwijzers,
rechts ( 54), Toets
waarschuwingsknipper-
lichten ( 42)
5 Toets richtingaanwijzers
uit ( 54), Toets waar-
schuwingsknipperlichten
uit ( 43)
217zOverzichten

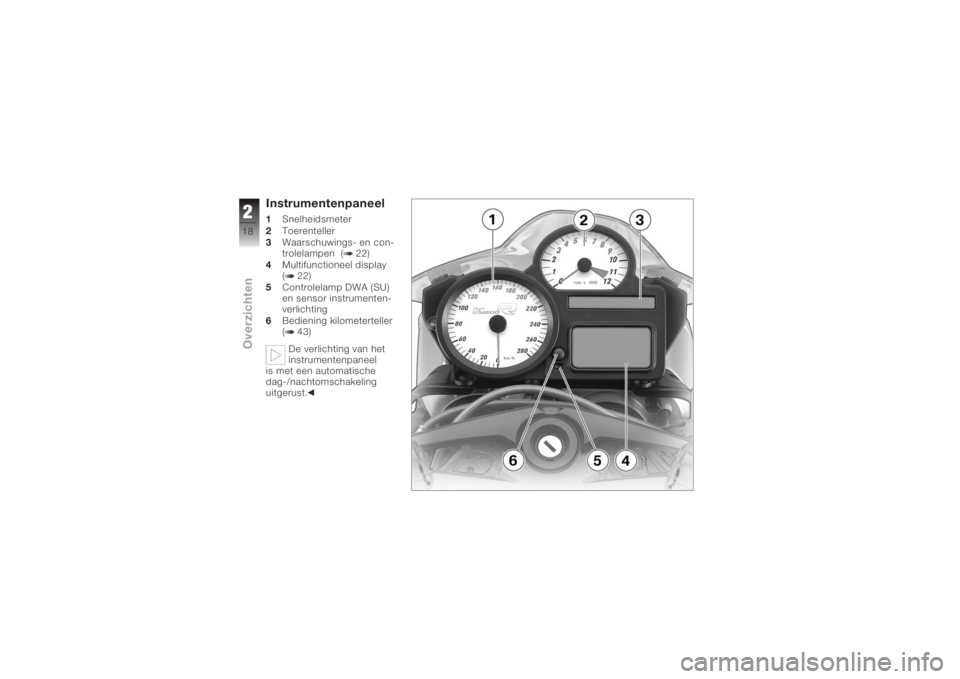

Instrumentenpaneel1Snelheidsmeter
2 Toerenteller
3 Waarschuwings- en con-
trolelampen ( 22)
4 Multifunctioneel display
( 22)
5 Controlelamp DWA (SU)
en sensor instrumenten-
verlichting
6 Bediening kilometerteller
( 43)
De verlichting van het
instrumentenpaneel
is met een automatische
dag-/nachtomschakeling
uitgerust.
218zOverzichten
