BMW MOTORRAD K 1200 S 2007 Libretto di uso e manutenzione (in Italian)

Vista generale
Vista generale
Vista generale da sinistra............ 11
Vista generale da destra . ............ 13
Sotto la sella . . ....................... 14
Comandi sul manubrio, lato sini-
stro . ................................. 15
Comandi sul manubrio, lato
destro ............................... 16
Strumento combinato ................ 17
Fari . ................................. 18
29zVista generale

210zVista generale

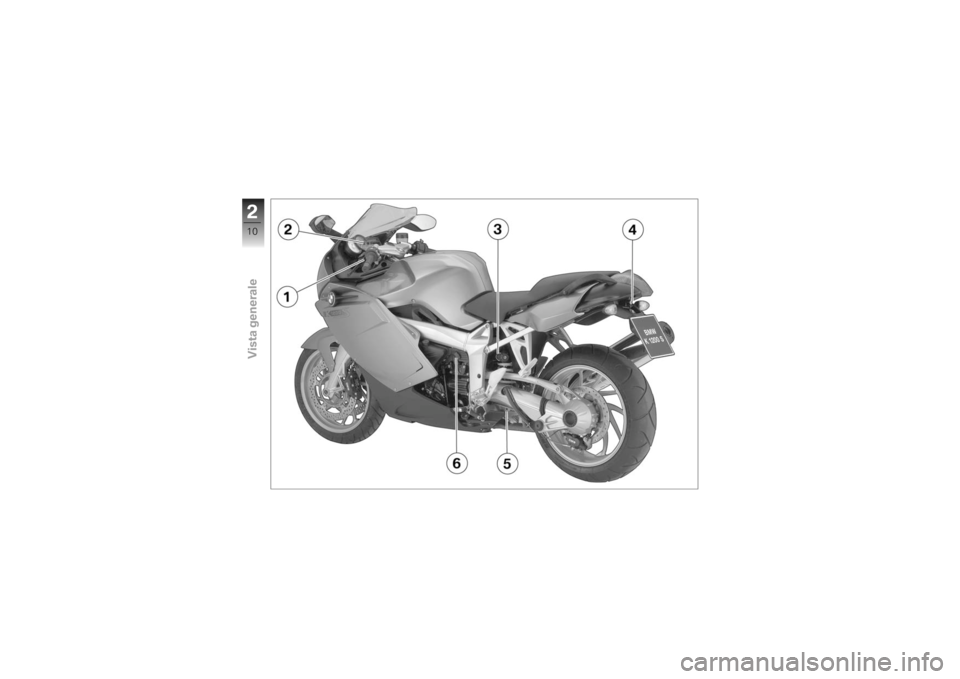

Vista generale da
sinistra1Regolazione della profondità
del fascio luminoso (sotto
lo strumento combinato)
( 66)
2 Serbatoio del liquido frizione
( 105)
3 Regolazione del precarico
molle posteriore ( 61)
4 Serratura sella (sotto la luce
posteriore) ( 66)
5 regolazione dell'ammortizza-
tore posteriore ( 61)
6 Presa ( 90)
211zVista generale

212zVista generale

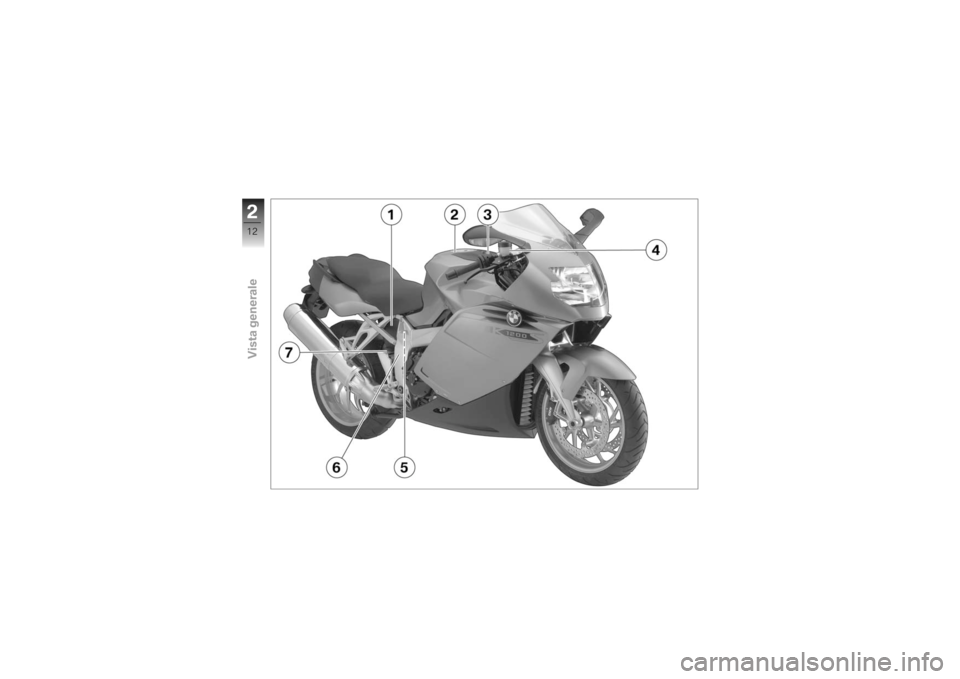

Vista generale da
destra1Indicatore di livello olio mo-
tore ( 99)
2 Bocchetta di rifornimento
carburante ( 80)
3 Vano batteria ( 131)
4 Serbatoio del liquido freni,
lato anteriore ( 102)
5 Targhetta del tipo (sulla tra-
versa posteriore)
6 Numero di telaio (sulla fian-
cata, lato anteriore destro)
7 Serbatoio del liquido freni,
lato posteriore ( 104)
213zVista generale

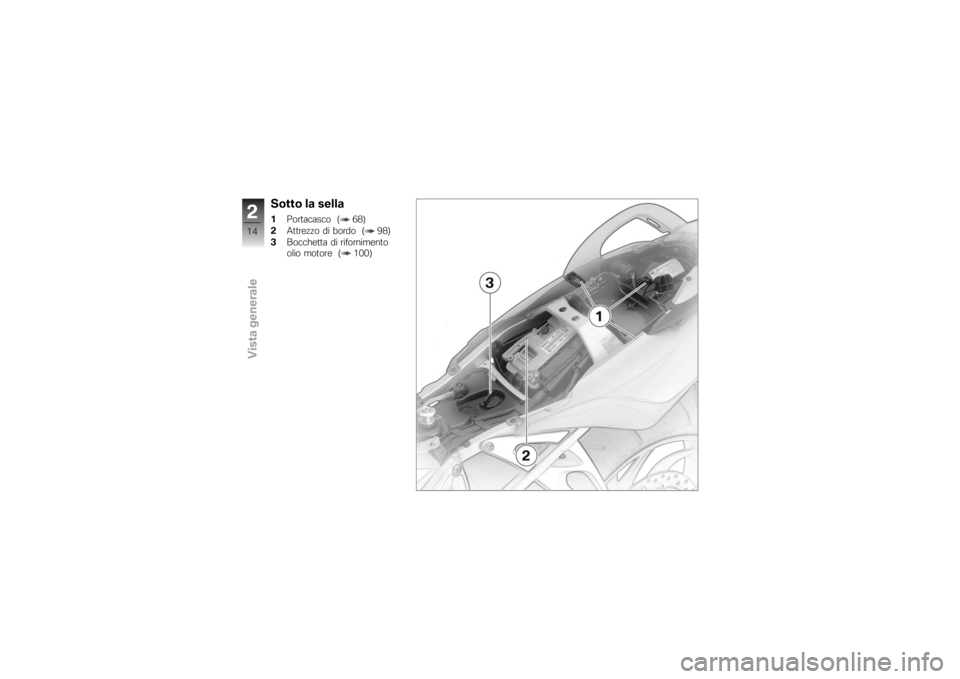

Sotto la sella1Portacasco ( 68)
2 Attrezzo di bordo ( 98)
3 Bocchetta di rifornimento
olio motore ( 100)
214zVista generale

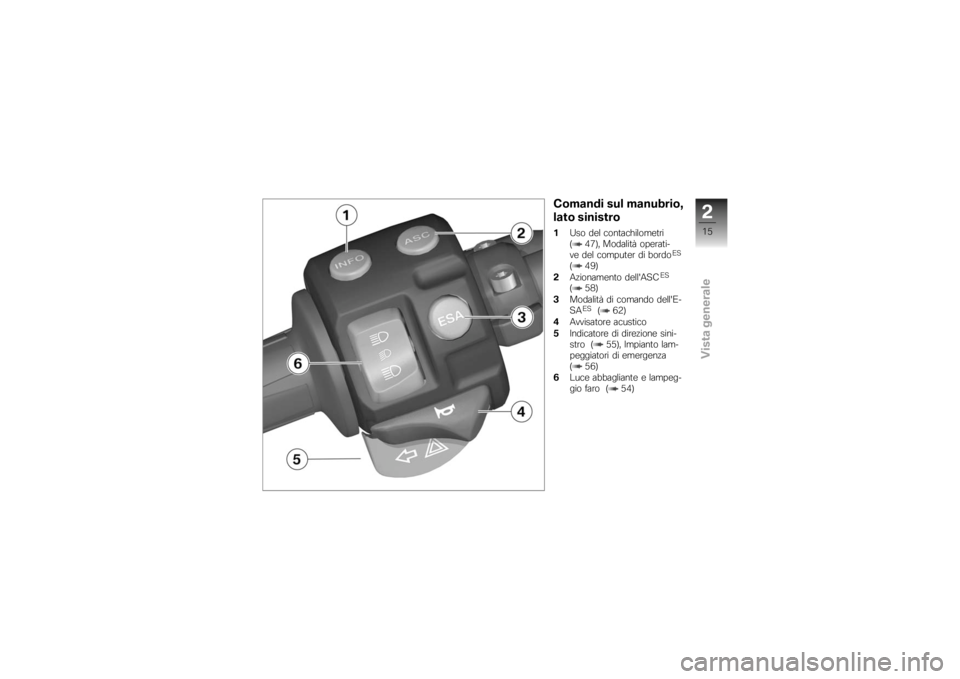

Comandi sul manubrio,
lato sinistro1Uso del contachilometri
( 47), Modalità operati-
ve del computer di bordo
ES
( 49)
2 Azionamento dell'ASC
ES
( 58)
3 Modalità di comando dell'E-
SA
ES
( 62)
4 Avvisatore acustico
5 Indicatore di direzione sini-
stro ( 55), Impianto lam-
peggiatori di emergenza
( 56)
6 Luce abbagliante e lampeg-
gio faro ( 54)
215zVista generale

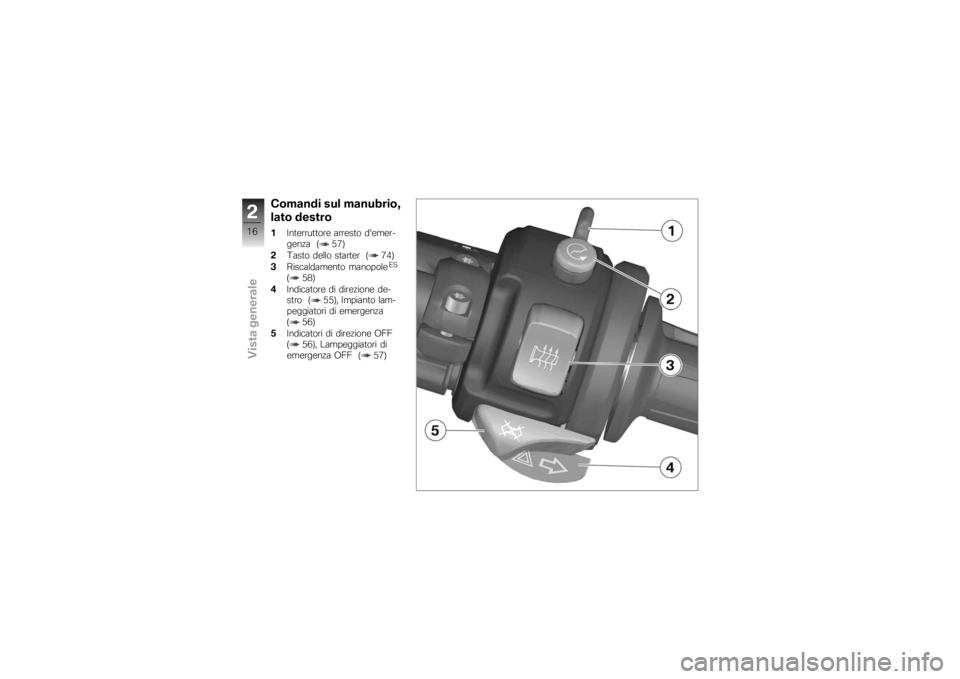

Comandi sul manubrio,
lato destro1Interruttore arresto d'emer-
genza ( 57)
2 Tasto dello starter ( 74)
3 Riscaldamento manopole
ES
( 58)
4 Indicatore di direzione de-
stro ( 55), Impianto lam-
peggiatori di emergenza
( 56)
5 Indicatori di direzione OFF
( 56), Lampeggiatori di
emergenza OFF ( 57)
216zVista generale

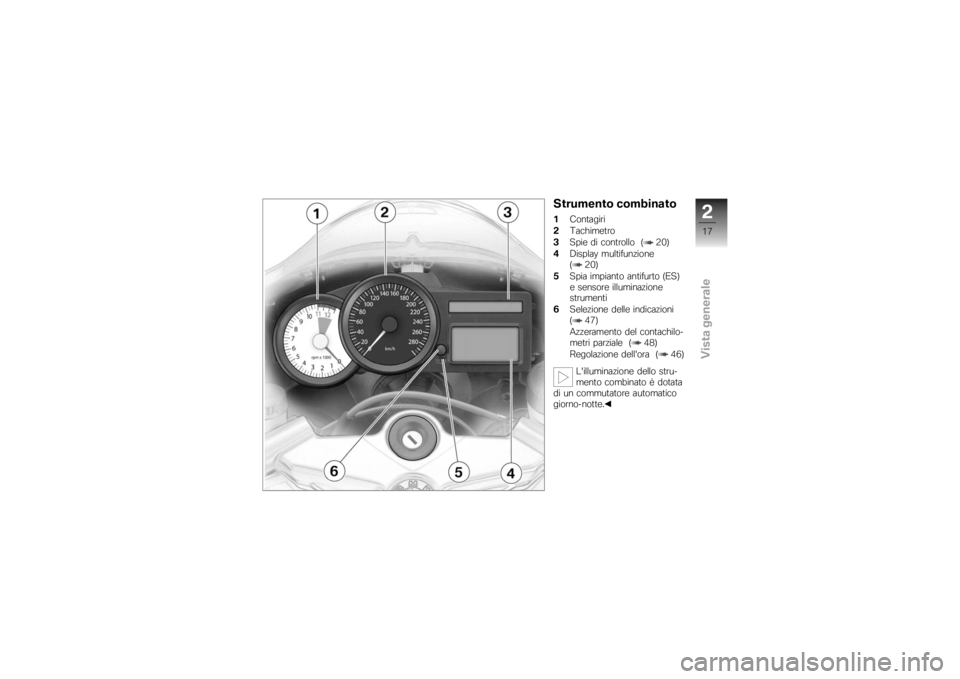

Strumento combinato1Contagiri
2 Tachimetro
3 Spie di controllo ( 20)
4 Display multifunzione
( 20)
5 Spia impianto antifurto (ES)
e sensore illuminazione
strumenti
6 Selezione delle indicazioni
( 47)
Azzeramento del contachilo-
metri parziale ( 48)
Regolazione dell'ora ( 46)
L'illuminazione dello stru-
mento combinato è dotata
di un commutatore automatico
giorno-notte.
217zVista generale

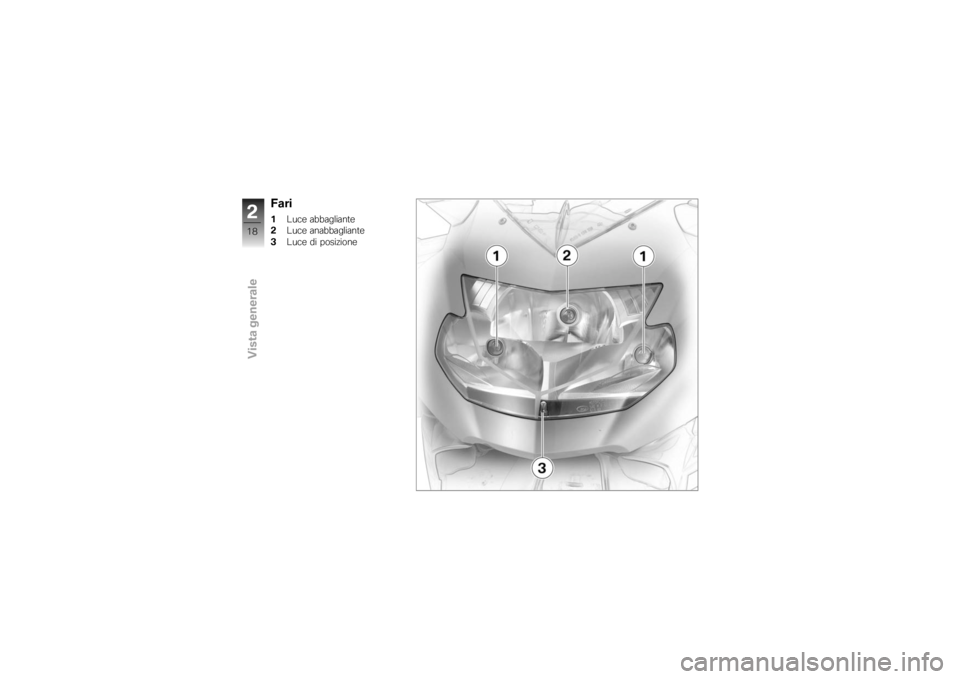

Fari1Luce abbagliante
2 Luce anabbagliante
3 Luce di posizione
218zVista generale
