ABS BMW MOTORRAD R 1150 R 2002 Instruktionsbok (in Swedish)

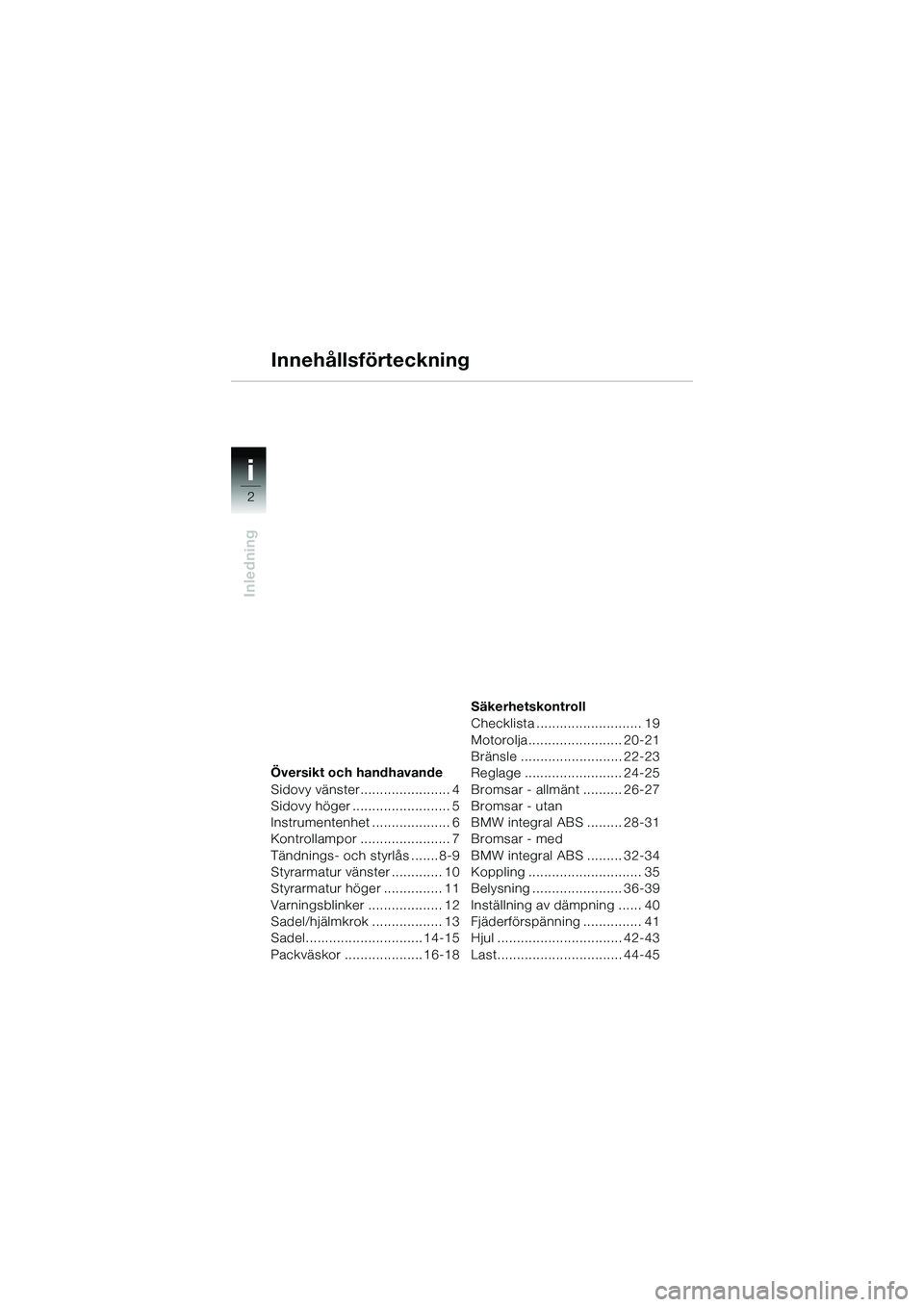

i
2
Inledning
Översikt och handhavande
Sidovy vänster....................... 4
Sidovy höger ......................... 5
Instrumentenhet .................... 6
Kontrollampor ....................... 7
Tändnings- och styrlås ....... 8-9
Styrarmatur vänster ............. 10
Styrarmatur höger ............... 11
Varningsblinker ................... 12
Sadel/hjälmkrok .................. 13
Sadel.............................. 14-15
Packväskor .................... 16-18Säkerhetskontroll
Checklista ........................... 19
Motorolja........................ 20-21
Bränsle .......................... 22-23
Reglage ......................... 24-25
Bromsar - allmänt .......... 26-27
Bromsar - utan
BMW integral ABS ......... 28-31
Bromsar - med
BMW integral ABS ......... 32-34
Koppling ............................. 35
Belysning ....................... 36-39
Inställning av dämpning ...... 40
Fjäderförspänning ............... 41
Hjul ................................ 42-43
Last................................ 44-45
Innehållsförteckning
10r28FUNbks1.book Seite 2 Donnerstag, 26. Januar 2006 1:09 13

3
i
Inledning
Start – körning – parkering
Den första färden........... 46-47
Viktiga anvisningar......... 48-49
Sidostöd........................ 50-51
Centralstöd ................... 52-53
Inkörning ....................... 54-55
Före start ....................... 56-57
Start .............................. 58-59
Varningslampor ............. 60-61
Körning och växling ....... 62-63
Bromsar - allmänt .......... 64-65
Bromsar - med
BMW integral ABS ......... 66-72
BMW integral ABS
- Störningstabell .................. 73Säker i trafiken
Driftssäkerhet .................74-75
Världsomfattande service .... 76
Miljövård ............................. 77
BMW förarutrustning ........... 78
BMW motorcykelutrustning . 79
Säkerhet genom övning ...... 80
Slutord ................................ 81
Innehållsförteckning
10r28FUNbks1.book Seite 3 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
7
12435
87B6A

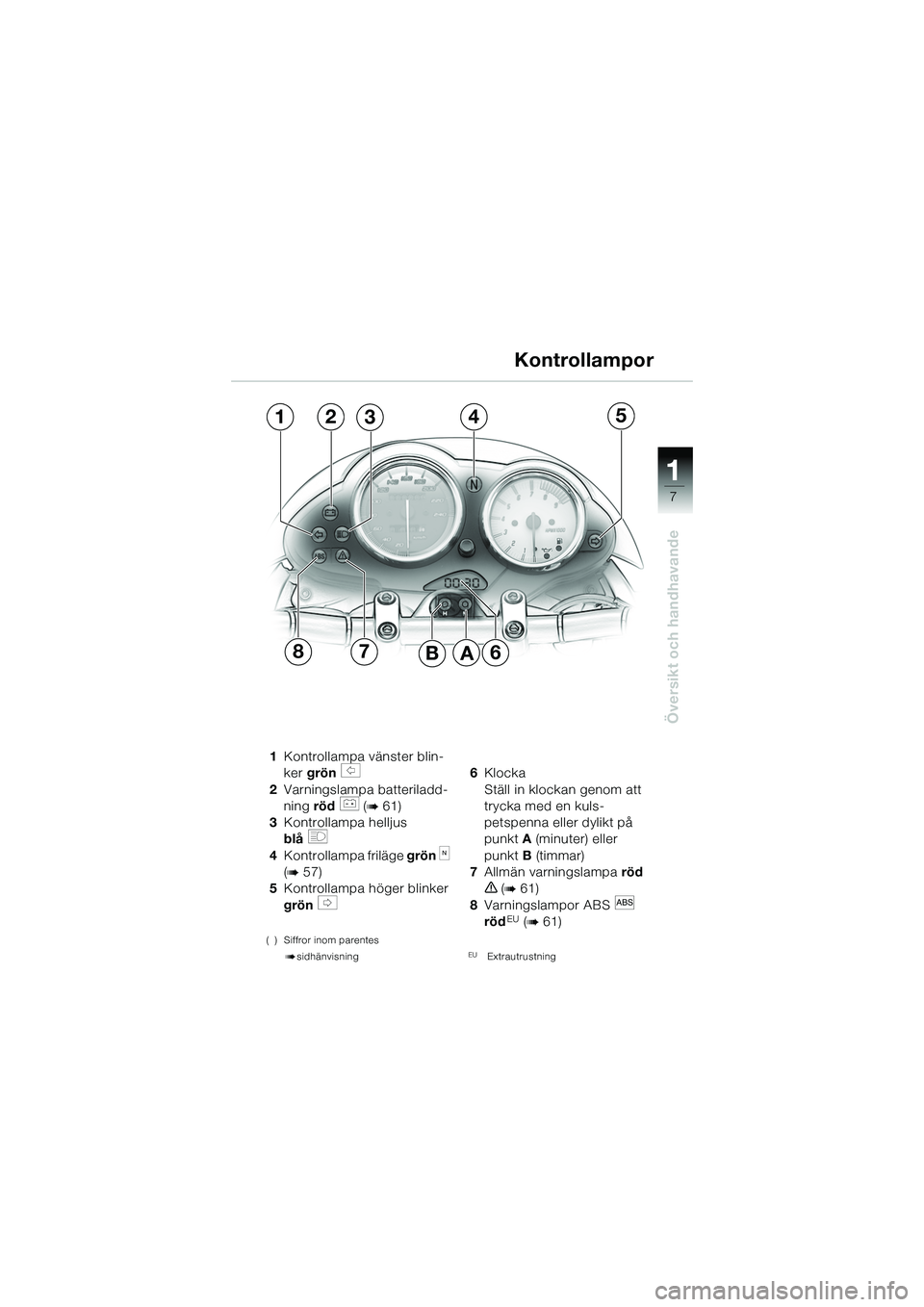

1Kontrollampa vänster blin-
ker grön
s
2 Varningslampa batteriladd-
ning röd
r (b 61)
3 Kontrollampa helljus
blå
q
4Kontrollampa friläge grön k
(
b 57)
5 Kontrollampa höger blinker
grön
t
( ) Siffror inom parentes
bsidhänvisning
6Klocka
Ställ in klockan genom att
trycka med en kuls-
petspenna eller dylikt på
punkt A(minuter) eller
punkt B (timmar)
7 Allmän varningslampa röd
e (b 61)
8 Varningslampor ABS
l
rödEU (b 61)
EU Extrautrustning
Kontrollampor
10r28FUNbks1.book Seite 7 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande

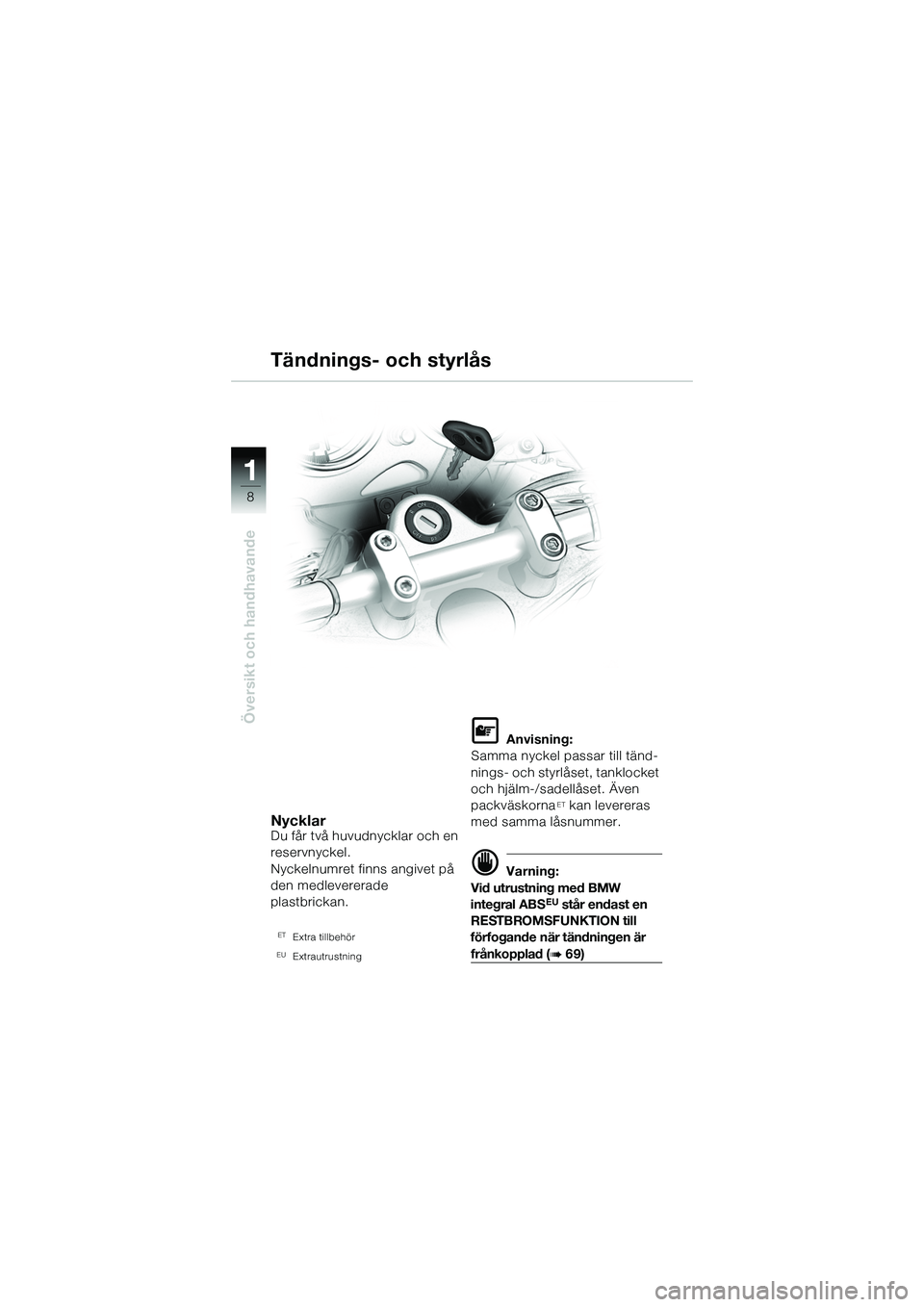

8
NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade
plastbrickan.
ETExtra tillbehör
EUExtrautrustning
L Anvisning:
Samma nyckel passar till tänd-
nings- och styrlåset, tanklocket
och hjälm-/sadellåset. Även
packväskorna
ET kan levereras
med samma låsnummer.
d Varning:
Vid utrustning med BMW
integral ABS
EU står endast en
RESTBROMSFUNKTION till
förfogande när tändningen är
frånkopplad (b 69)
Tändnings- och styrlås
10r28FUNbks1.book Seite 8 Donnerstag, 26. Januar 2006 1:09 13

22

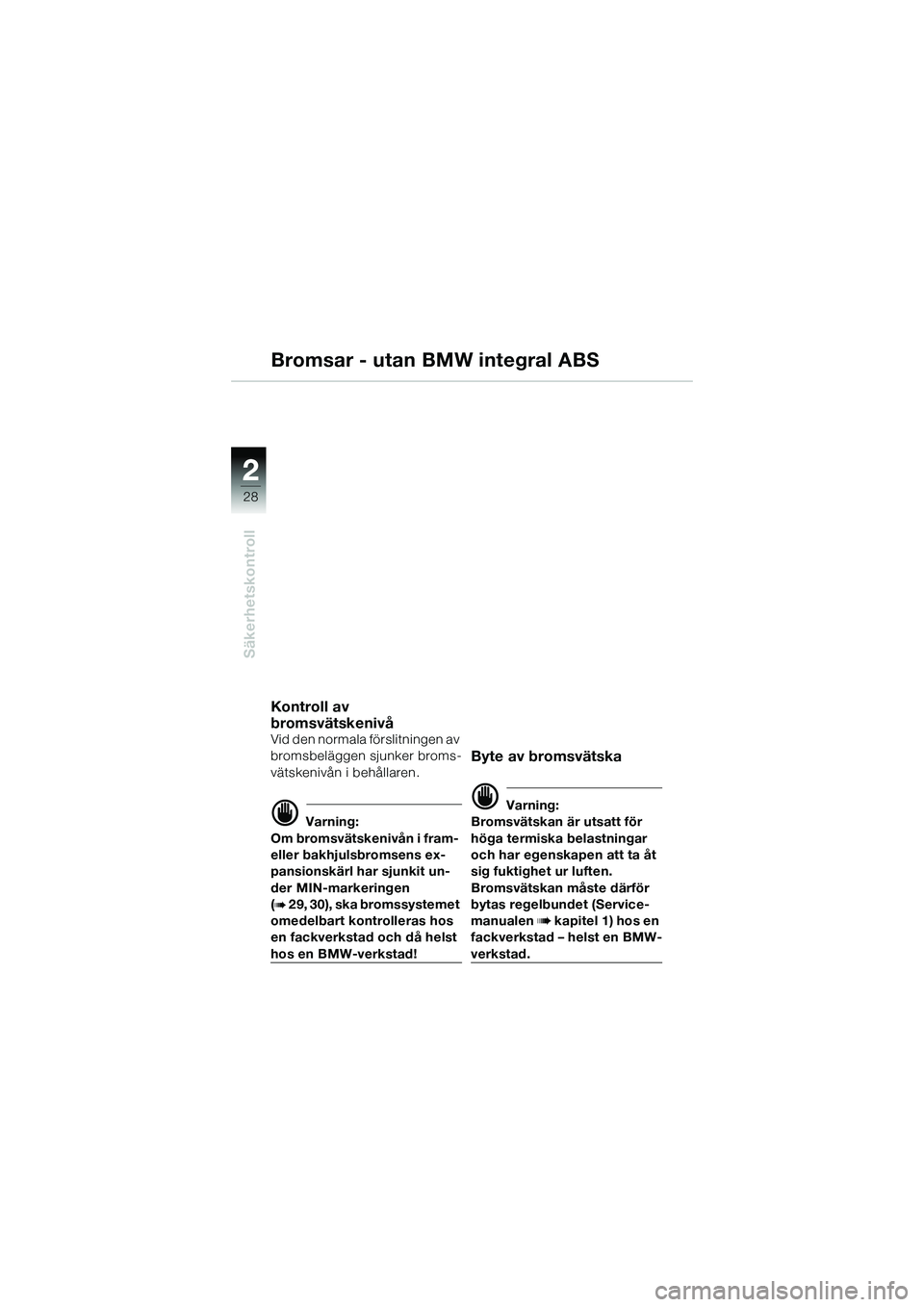

28
Säkerhetskontroll
Bromsar - utan BMW integral ABS
Kontroll av
bromsvätskenivå
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Om bromsvätskenivån i fram-
eller bakhjulsbromsens ex-
pansionskärl har sjunkit un-
der MIN-markeringen
(
b 29, 30), ska bromssystemet
omedelbart kontrolleras hos
en fackverkstad och då helst
hos en BMW-verkstad!
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (Service-
manualen
b kapitel 1) hos en
fackverkstad – helst en BMW-
verkstad.
10r28FUNbks1.book Seite 28 Donnerstag, 26. Januar 2006 1:09 13

2

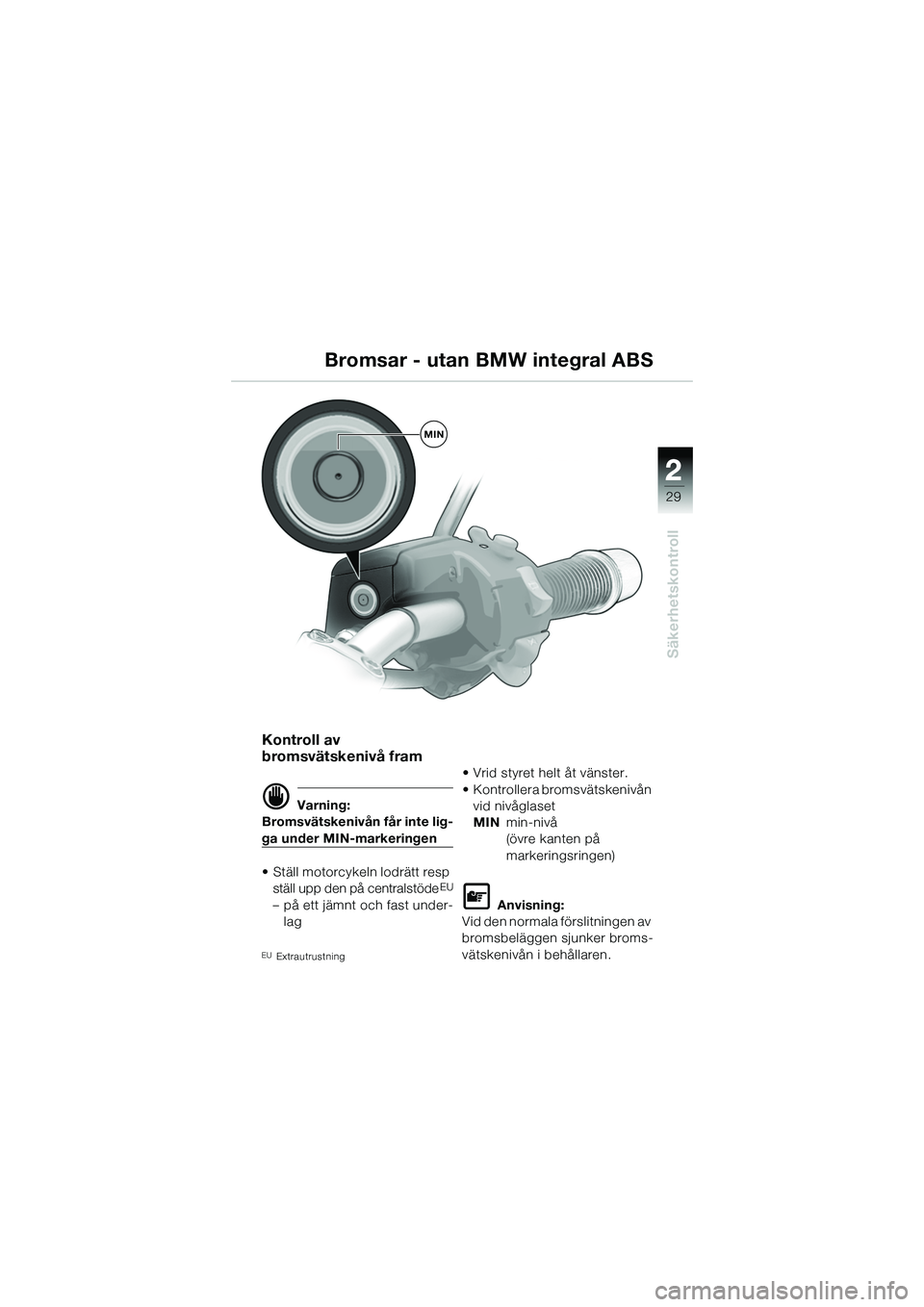

29
2
Säkerhetskontroll
MIN
Kontroll av
bromsvätskenivå fram
d Varning:
Bromsvätskenivån får inte lig-
ga under MIN-markeringen
• Ställ motorcykeln lodrätt resp ställ upp den på centralstöde
EU
– på ett jämnt och fast under-lag
EU Extrautrustning
• Vrid styret helt åt vänster.
• Kontrollera bromsvätskenivån vid nivåglaset
MIN min-nivå
(övre kanten på
markeringsringen)
L Anvisning:
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
Bromsar - utan BMW integral ABS
10r28FUNbks1.book Seite 29 Donnerstag, 26. Januar 2006 1:09 13

22

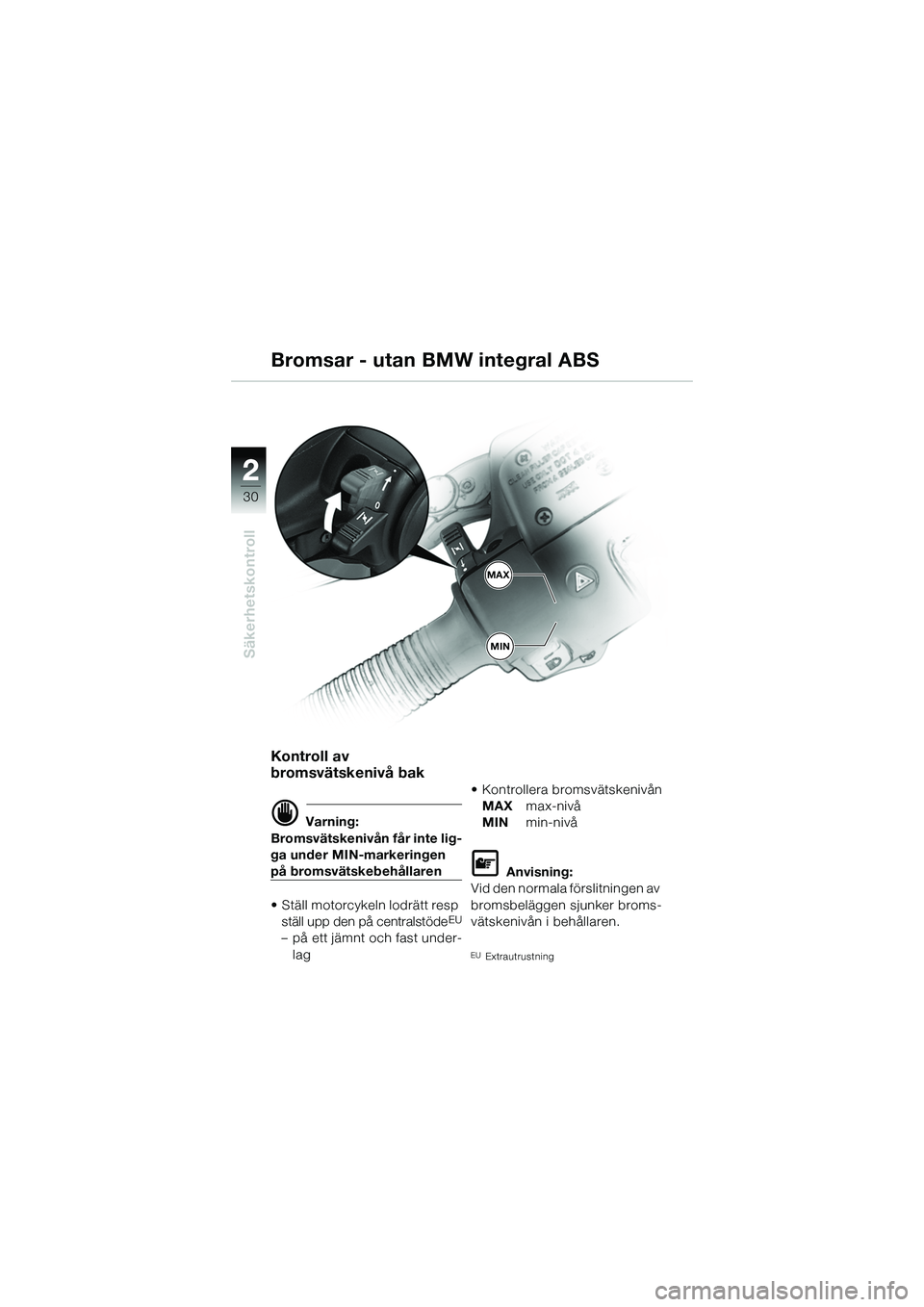

30
Säkerhetskontroll
MAX
MIN
Bromsar - utan BMW integral ABS
Kontroll av
bromsvätskenivå bak
d Varning:
Bromsvätskenivån får inte lig-
ga under MIN-markeringen
på bromsvätskebehållaren
• Ställ motorcykeln lodrätt resp ställ upp den på centralstöde
EU
– på ett jämnt och fast under-
lag • Kontrollera bromsvätskenivån
MAX max-nivå
MIN min-nivå
L Anvisning:
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
EU Extrautrustning
10r28FUNbks1.book Seite 30 Donnerstag, 26. Januar 2006 1:09 13

2
31
2
Säkerhetskontroll

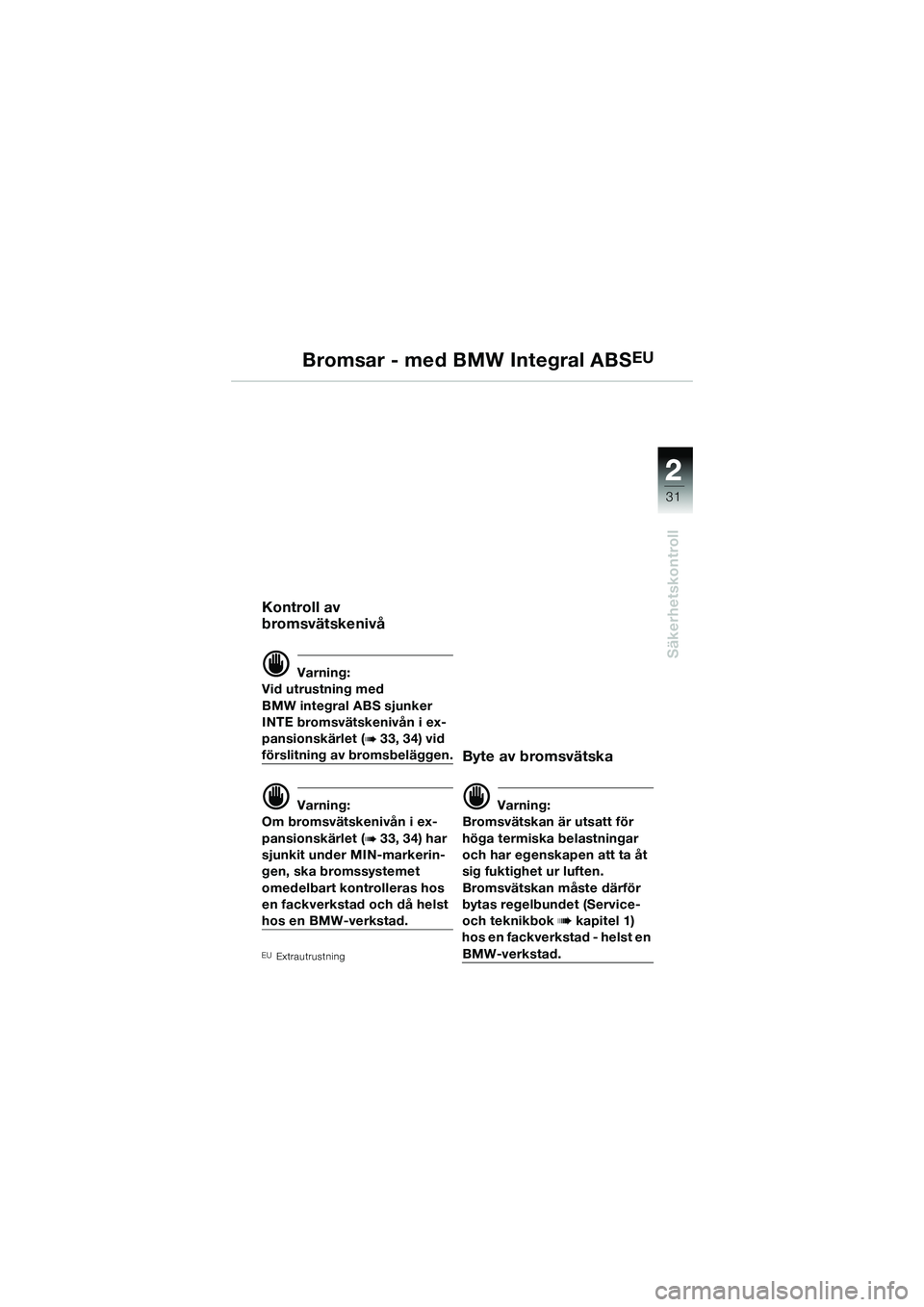

Bromsar - med BMW Integral ABSEU
Kontroll av
bromsvätskenivå
d Varning:
Vid utrustning med
BMW integral ABS sjunker
INTE bromsvätskenivån i ex-
pansionskärlet (
b 33, 34) vid
förslitning av bromsbeläggen.
d Varning:
Om bromsvätskenivån i ex-
pansionskärlet (
b 33, 34) har
sjunkit under MIN-markerin-
gen, ska bromssystemet
omedelbart kontrolleras hos
en fackverkstad och då helst
hos en BMW-verkstad.
EU Extrautrustning
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (Service-
och teknikbok
b kapitel 1)
hos en fackverkstad - helst en
BMW-verkstad.
10r28FUNbks1.book Seite 31 Donnerstag, 26. Januar 2006 1:09 13

22
32
Säkerhetskontroll

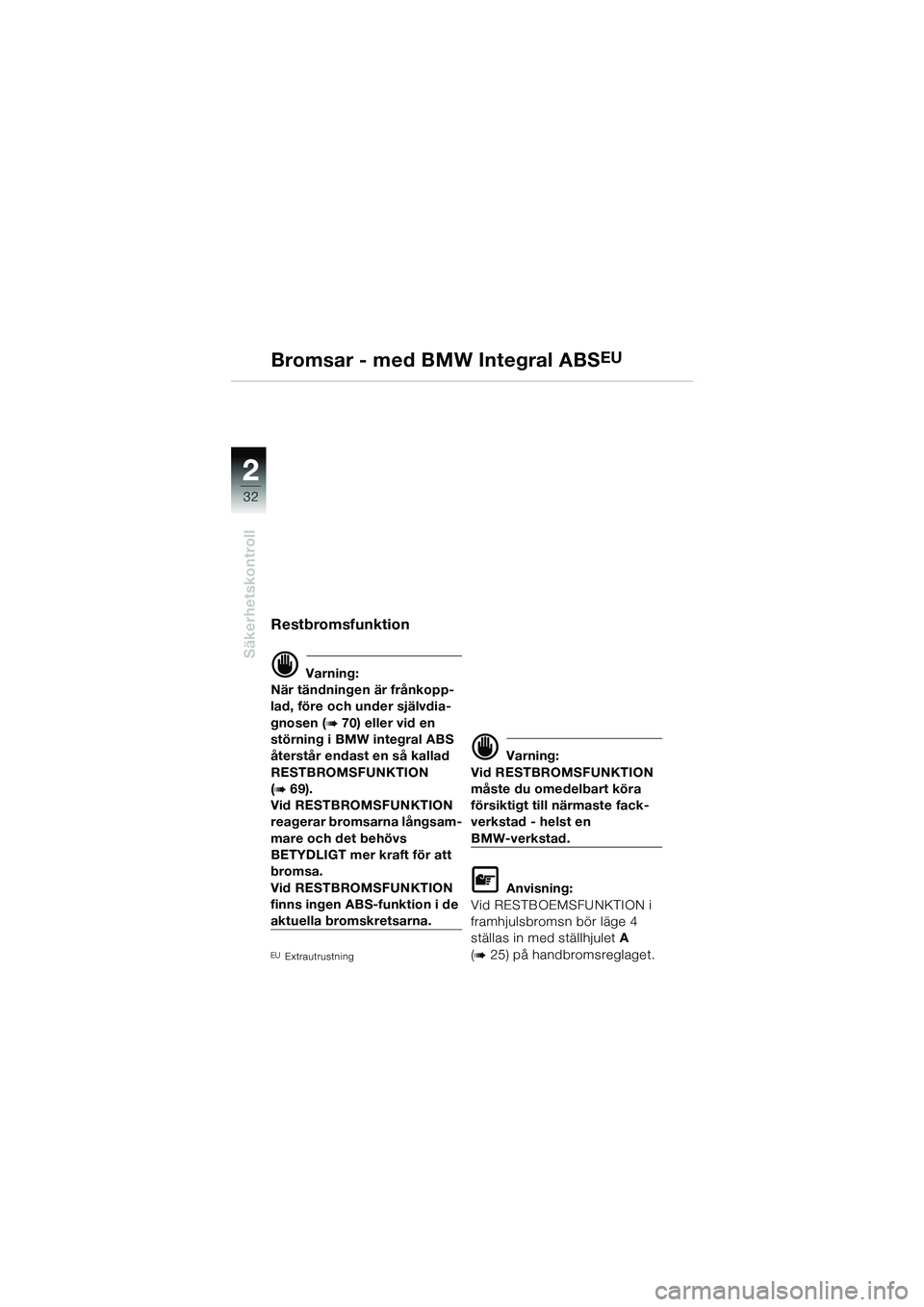

Restbromsfunktion
d Varning:
När tändningen är frånkopp-
lad, före och under självdia-
gnosen (
b 70) eller vid en
störning i BMW integral ABS
återstår endast en så kallad
RESTBROMSFUNKTION
(
b 69).
Vid RESTBROMSFUNKTION
reagerar bromsarna långsam-
mare och det behövs
BETYDLIGT mer kraft för att
bromsa.
Vid RESTBROMSFUNKTION
finns ingen ABS-funktion i de
aktuella bromskretsarna.
EU Extrautrustning
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste fack-
verkstad - helst en
BMW-verkstad.
L Anvisning:
Vid RESTBOEMSFUNKTION i
framhjulsbromsn bör läge 4
ställas in med ställhjulet A
(
b 25) på handbromsreglaget.
Bromsar - med BMW Integral ABSEU
10r28FUNbks1.book Seite 32 Donnerstag, 26. Januar 2006 1:09 13

2

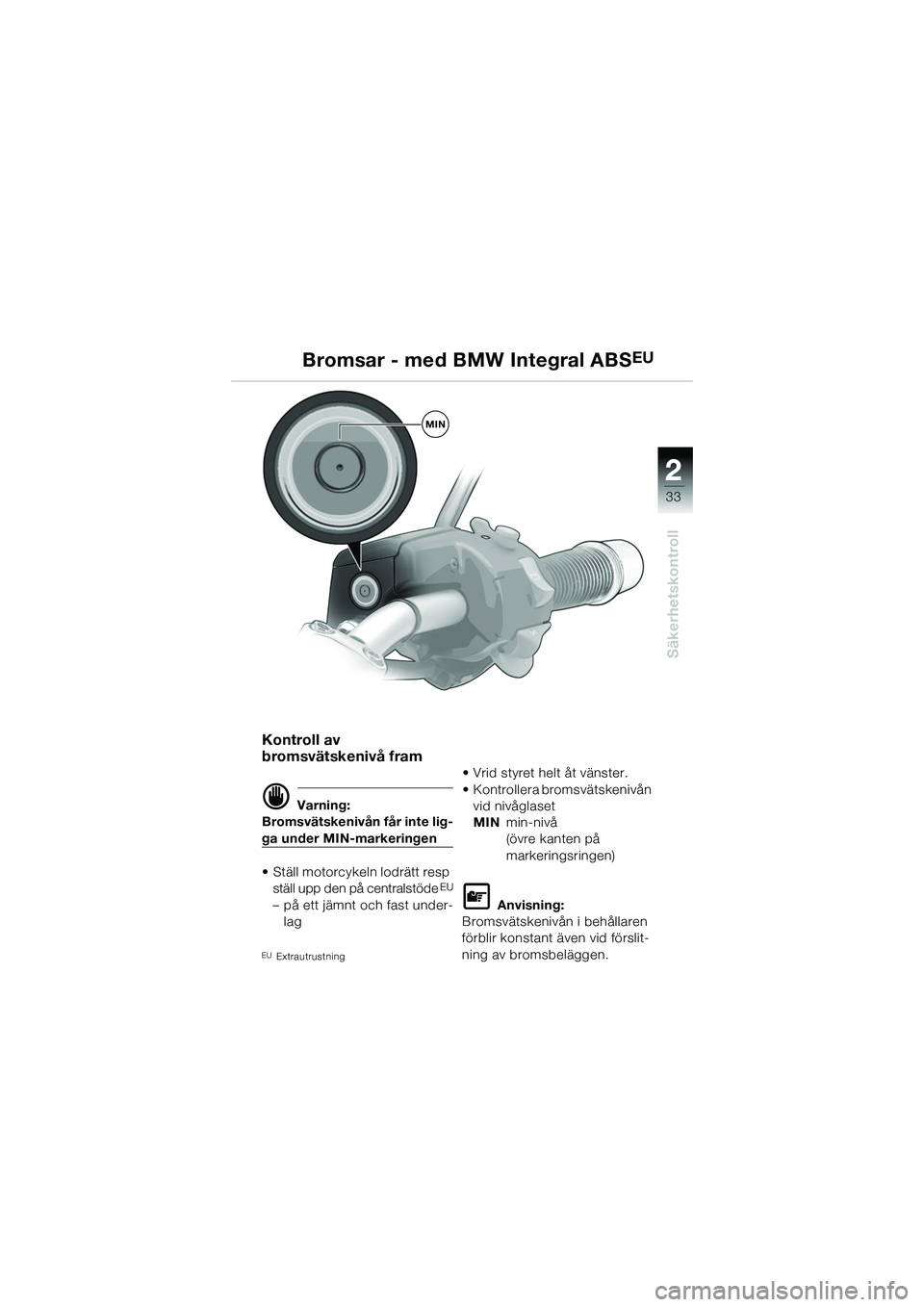

33
2
Säkerhetskontroll
MIN
Bromsar - med BMW Integral ABSEU
Kontroll av
bromsvätskenivå fram
d Varning:
Bromsvätskenivån får inte lig-
ga under MIN-markeringen
• Ställ motorcykeln lodrätt resp ställ upp den på centralstöde
EU
– på ett jämnt och fast under-lag
EU Extrautrustning
• Vrid styret helt åt vänster.
• Kontrollera bromsvätskenivån vid nivåglaset
MIN min-nivå
(övre kanten på
markeringsringen)
L Anvisning:
Bromsvätskenivån i behållaren
förblir konstant även vid förslit-
ning av bromsbeläggen.
10r28FUNbks1.book Seite 33 Donnerstag, 26. Januar 2006 1:09 13
