BMW X5 2016 InstruksjonsbØker (in Norwegian)

Oversiktno
Med PDC foran: Knapp i kjøretøyet
Parkeringsassistentknapp
Ultralydsensorer Ultralydsensorene til PDC, f.eks.
i støtfangerne.
Funksjonsforutsetninger
For å sikre full funksjonalitet:
▷Ikke dekk til sensorene f. eks med klistre‐
merker, sykkelstativ.▷Hold sensorene rene og fri for is.
Til rengjøring: Ikke sprut lenge med en høyt‐
trykkspyler, og med en avstand på minst
30 cm på sensorene.
Slå på/av
Slå på automatisk
PDC slår seg automatisk på i følgende situa‐
sjoner:
▷Hvis velgerspakposisjon R velges mens
motoren går.
I tillegg slår ryggekameraet seg på.▷Ved utførelse med PDC foran: Hvis hindre
bak eller foran kjøretøyet registreres av
PDC og hastigheten er langsommere enn
ca. 4 km/t.Den automatiske innkobling ved registrerte
hinder kan slås av:1."Innstillinger"2."Parkering"3.Velg innstilling.
Innstillingen blir lagret for profilen som bru‐
kes for tiden.
For å redusere feilvarslinger, kan automatisk
innkobling av PDC når det oppdages hindrin‐
ger evt. kobles ut, f.eks. i vaskegater.
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Med PDC foran: Slå på/av manuelt Trykk på parkeringsassistentknappen.
▷På: LED lyser.▷Av: LED slukker.
Hvis reversgiret er valgt når parkeringsassi‐
stentknappen trykkes, vises bildet fra ryggeka‐
meraet.
Indikator
Varsellyder
Tilnærmingen til et objekt blir varslet med en
intervallyd tilsvarende posisjonen. Hvis f.eks.
et objekt registreres til venstre bak kjøretøyet,
høres varsellyden fra høyttaleren bak til ven‐
stre.
Jo kortere avstanden til objektet blir desto kor‐
tere blir intervallene.
Hvis avstanden til et registrert objekt er mindre
enn ca. 25 cm, høres en varig lyd.
Med PDC foran: Hvis det er objekter båre foran
og bak kjøretøyet høres en skiftende, varig lyd.
Signallyden blir slått av når velgerspakposisjon
P er valgt på Steptronic-giret.
Seite 161KjørekomfortBetjening161
Online Edition for Part no. 01 40 2 969 803 - II/16

Lydstyrke
Forholdet mellom lydstyrken til PDC-varselet
og lydstyrken til underholdningen kan stilles
inn.1."Multimedia", "Radio" eller "Innstillinger"2."Lyd"3."Volumkontroll"4."PDC"5.Vri kontrolleren til ønsket innstilling er
nådd.6.Trykk kontrolleren.
Innstillingen blir lagret for profilen som brukes
for tiden.
Optisk advarsel
Tilnærming til et objekt kan vises i kontrolldi‐
splayet. Objekter som er lenger unna vises al‐
lerede der før varsellyden høres.
Visningen blir vist så snart PDC aktiveres.
Registreringsområdet til sensorene vises i far‐
gene grønn, gul og rød.
Hvis bildet til ryggekameraet vises, er omkob‐
ling til PDC mulig:
"Ryggekamera"
Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀
Med tilhenger eller med opptatt
tilhengerstikkontakt
De bakre sensorene kan ikke foreta hensikts‐
messige målinger. De blir derfor slått av.
En Check-Control-melding vises.
Grensene til ultralydmålingen
Registreringen av objekter kan møte på gren‐
sene til den fysikalske ultralydmålingen, f.eks.
ved følgende forutsetninger:▷Ved småbarn og dyr.▷Ved personer med visse typer klær, f.eks.
kåper.▷Ved eksterne forstyrrelser av ultralyden,
f. eks på grunn av forbikjørende kjøretøy el‐
ler støyende maskiner.▷Ved tilsmussede, isete, skadde eller feilju‐
sterte sensorer.▷Under visse værforhold, f.eks. høy luftfuk‐
tighet, regn, snø, ekstrem varme eller sterk
vind.▷Ved tilhenger-trekkstenger og -fester på
andre kjøretøy.▷Ved tynne eller kileformede gjenstander.▷Ved objekter i bevegelse.▷Ved høye, utstikkende objekter, f.eks. veg‐
gutspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved objekter med fine overflater eller
strukturer, f.eks. gjerder.▷Ved objekter med sprø overflater.▷Ved utstikkende last.
Lave objekter som allerede vises, f.eks. kant‐
steiner, kan komme i dødsonene til sensorene
før eller etter at den varige varsellyden allerede
høres.
Feilvarsler
PDC kan under følgende omstendigheter vise
en advarsel, selv om ikke noe hinder befinner
seg i registreringsområdet:
▷Ved tungt regn.▷Ved sterk tilsmussing eller ising på senso‐
rene.▷Ved snødekkede sensorer.▷Ved grove gatebelegg.Seite 162BetjeningKjørekomfort162
Online Edition for Part no. 01 40 2 969 803 - II/16

▷Ved ujevnheter i bakken, f. eks fartshum‐
per.▷I store, rektangulære bygninger med glatte
vegger, f. eks parkeringskjellere.▷I vaskeanlegg og vaskegater.▷På grunn av mye eksos.▷Ved skråstilte deksler på tilhengerfester.▷På grunn av andre ultralydkilder, f. eks feie‐
maskiner, dampvaskere eller neonlysrør.
For å redusere feilvarslinger, kan automatisk
innkobling av PDC når det oppdages hindrin‐
ger evt. kobles ut, f.eks. i vaskegater.
Funksjonsfeil
En Check-Control-melding vises.
På kontrolldisplayet vises registreringsområdet
til sensorene skravert.
PDC har sviktet. Få systemet kontrollert.
Surround View
Prinsipp
Surround View inneholder forskjellige kame‐
raassistansesystemer, som hjelper ved parke‐
ring, rangering og uoversiktlige utkjørsler og
veikryss.
▷Ryggekamera, se side 163.▷Top View, se side 166.▷Side View, se side 168.
Ryggekamera
Prinsipp
Ryggekameraet hjelper ved baklengs parke‐
ring og rygging. Til dette vises området bak
kjøretøyet i kontrolldisplayet.
Merknad
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Parkeringsassistentknapp
Kamera
Kameraobjektivet befinner seg i gripelisten til
bakluken. Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiv, se side 266.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Seite 163KjørekomfortBetjening163
Online Edition for Part no. 01 40 2 969 803 - II/16

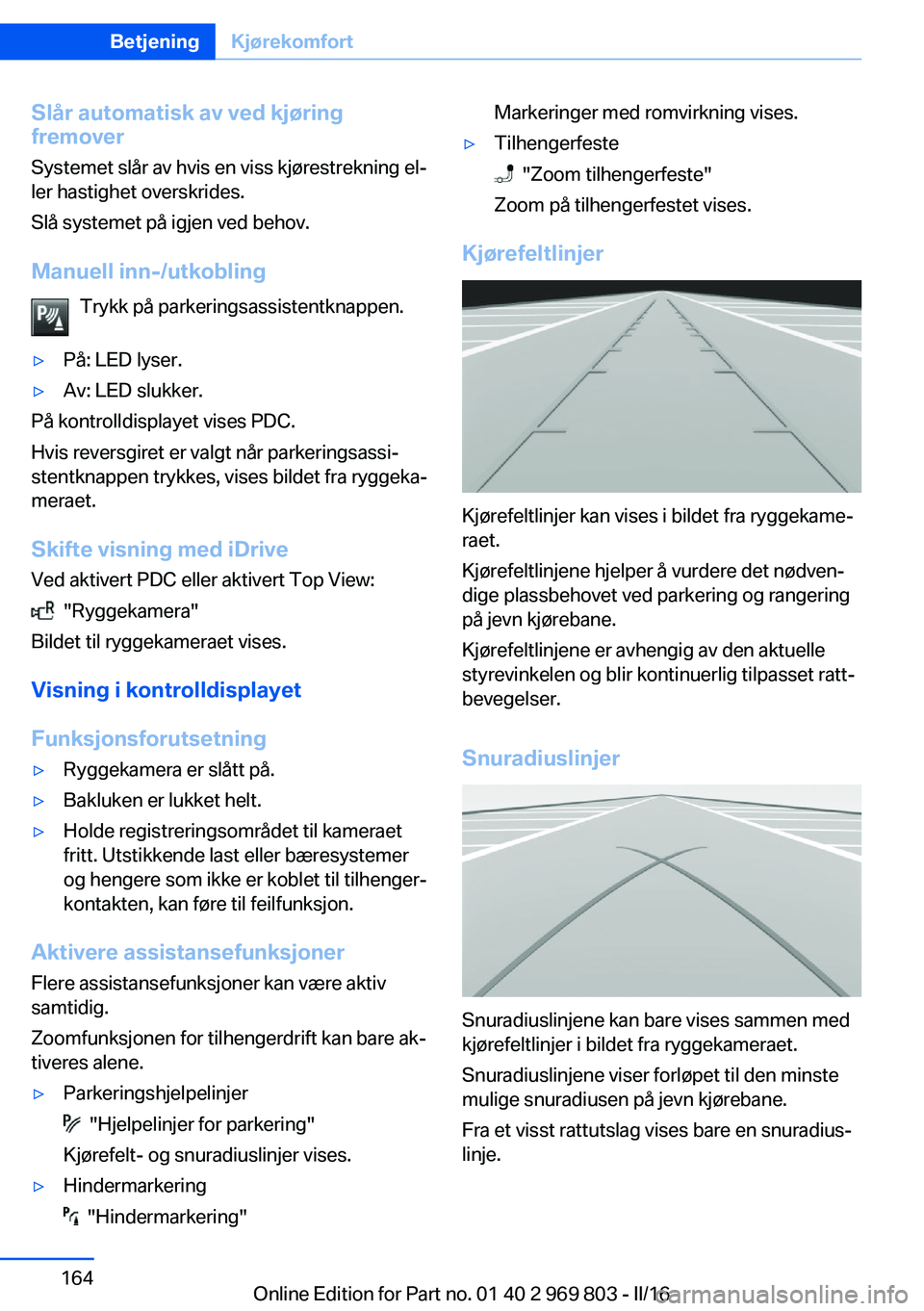

Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Manuell inn-/utkobling Trykk på parkeringsassistentknappen.▷På: LED lyser.▷Av: LED slukker.
På kontrolldisplayet vises PDC.
Hvis reversgiret er valgt når parkeringsassi‐
stentknappen trykkes, vises bildet fra ryggeka‐
meraet.
Skifte visning med iDrive
Ved aktivert PDC eller aktivert Top View:
"Ryggekamera"
Bildet til ryggekameraet vises.
Visning i kontrolldisplayet
Funksjonsforutsetning
▷Ryggekamera er slått på.▷Bakluken er lukket helt.▷Holde registreringsområdet til kameraet
fritt. Utstikkende last eller bæresystemer
og hengere som ikke er koblet til tilhenger‐
kontakten, kan føre til feilfunksjon.
Aktivere assistansefunksjoner
Flere assistansefunksjoner kan være aktiv
samtidig.
Zoomfunksjonen for tilhengerdrift kan bare ak‐
tiveres alene.
▷Parkeringshjelpelinjer
"Hjelpelinjer for parkering"
Kjørefelt- og snuradiuslinjer vises.
▷Hindermarkering
"Hindermarkering"
Markeringer med romvirkning vises.▷Tilhengerfeste
"Zoom tilhengerfeste"
Zoom på tilhengerfestet vises.
Kjørefeltlinjer
Kjørefeltlinjer kan vises i bildet fra ryggekame‐
raet.
Kjørefeltlinjene hjelper å vurdere det nødven‐
dige plassbehovet ved parkering og rangering
på jevn kjørebane.
Kjørefeltlinjene er avhengig av den aktuelle
styrevinkelen og blir kontinuerlig tilpasset ratt‐
bevegelser.
Snuradiuslinjer
Snuradiuslinjene kan bare vises sammen med
kjørefeltlinjer i bildet fra ryggekameraet.
Snuradiuslinjene viser forløpet til den minste
mulige snuradiusen på jevn kjørebane.
Fra et visst rattutslag vises bare en snuradius‐
linje.
Seite 164BetjeningKjørekomfort164
Online Edition for Part no. 01 40 2 969 803 - II/16

Hindermarkering
Hinder bak kjøretøyet blir registrert av PDC-
sensorene og, ved tilsvarende utrustning, ryg‐
gekameraet.
Hindermerkeringer kan vises i bildet til rygge‐
kameraet.
De fargede trinnene i hindermarkeringen til‐
svarer markeringene fra PDC.
Zoom på tilhengerfeste For å gjøre det enklere å feste en tilhenger, kan
bildeområdet rundt tilhengerfestet vises større.
Avstanden mellom tilhenger og tilhengerfeste
kan vurderes ved hjelp av statiske kretsseg‐
menter.
En siktelinje, som er avhengig av styrevinkelen,
hjelper å sikte på tilhengeren med tilhengerfe‐
stet.
Zoomfunksjonen kan aktiveres når kameraet er
slått på.
Parkering ved hjelp av kjørefelt- og
snuradiuslinjer1.Posisjoner kjøretøyet slik at snuradiuslinjer
fører inn i begrensningene til parkeringslu‐
ken.2.Vri rattet slik at kjørefeltlinjen dekker den
tilsvarende snuradiuslinjen.
Innstilling av visningen
Lysstyrke
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.Seite 165KjørekomfortBetjening165
Online Edition for Part no. 01 40 2 969 803 - II/16

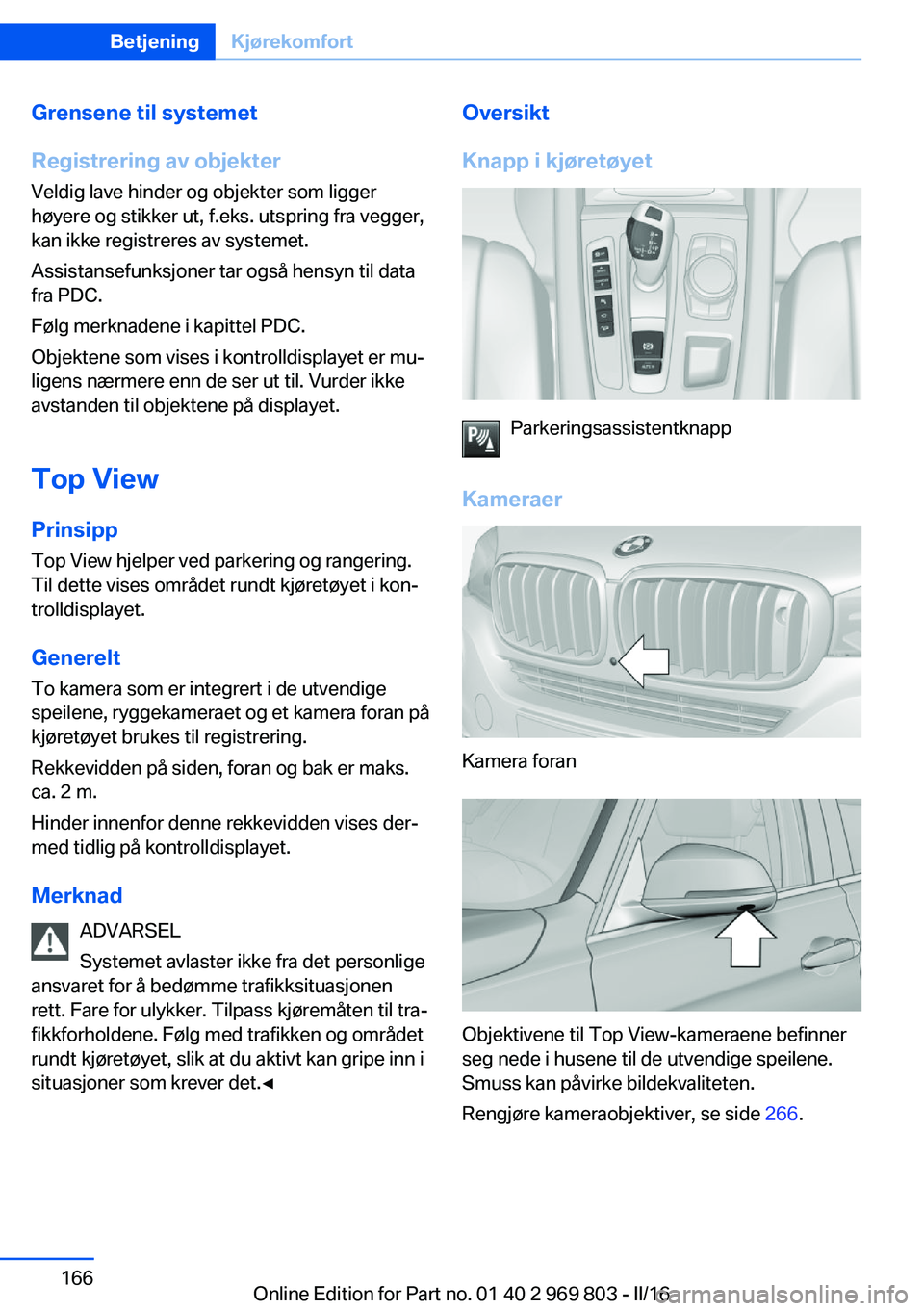

Grensene til systemet
Registrering av objekter Veldig lave hinder og objekter som ligger
høyere og stikker ut, f.eks. utspring fra vegger, kan ikke registreres av systemet.
Assistansefunksjoner tar også hensyn til data
fra PDC.
Følg merknadene i kapittel PDC.
Objektene som vises i kontrolldisplayet er mu‐
ligens nærmere enn de ser ut til. Vurder ikke
avstanden til objektene på displayet.
Top View
Prinsipp
Top View hjelper ved parkering og rangering.
Til dette vises området rundt kjøretøyet i kon‐
trolldisplayet.
Generelt To kamera som er integrert i de utvendige
speilene, ryggekameraet og et kamera foran på
kjøretøyet brukes til registrering.
Rekkevidden på siden, foran og bak er maks.
ca. 2 m.
Hinder innenfor denne rekkevidden vises der‐
med tidlig på kontrolldisplayet.
Merknad ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀Oversikt
Knapp i kjøretøyet
Parkeringsassistentknapp
Kameraer
Kamera foran
Objektivene til Top View-kameraene befinner
seg nede i husene til de utvendige speilene.
Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 266.
Seite 166BetjeningKjørekomfort166
Online Edition for Part no. 01 40 2 969 803 - II/16

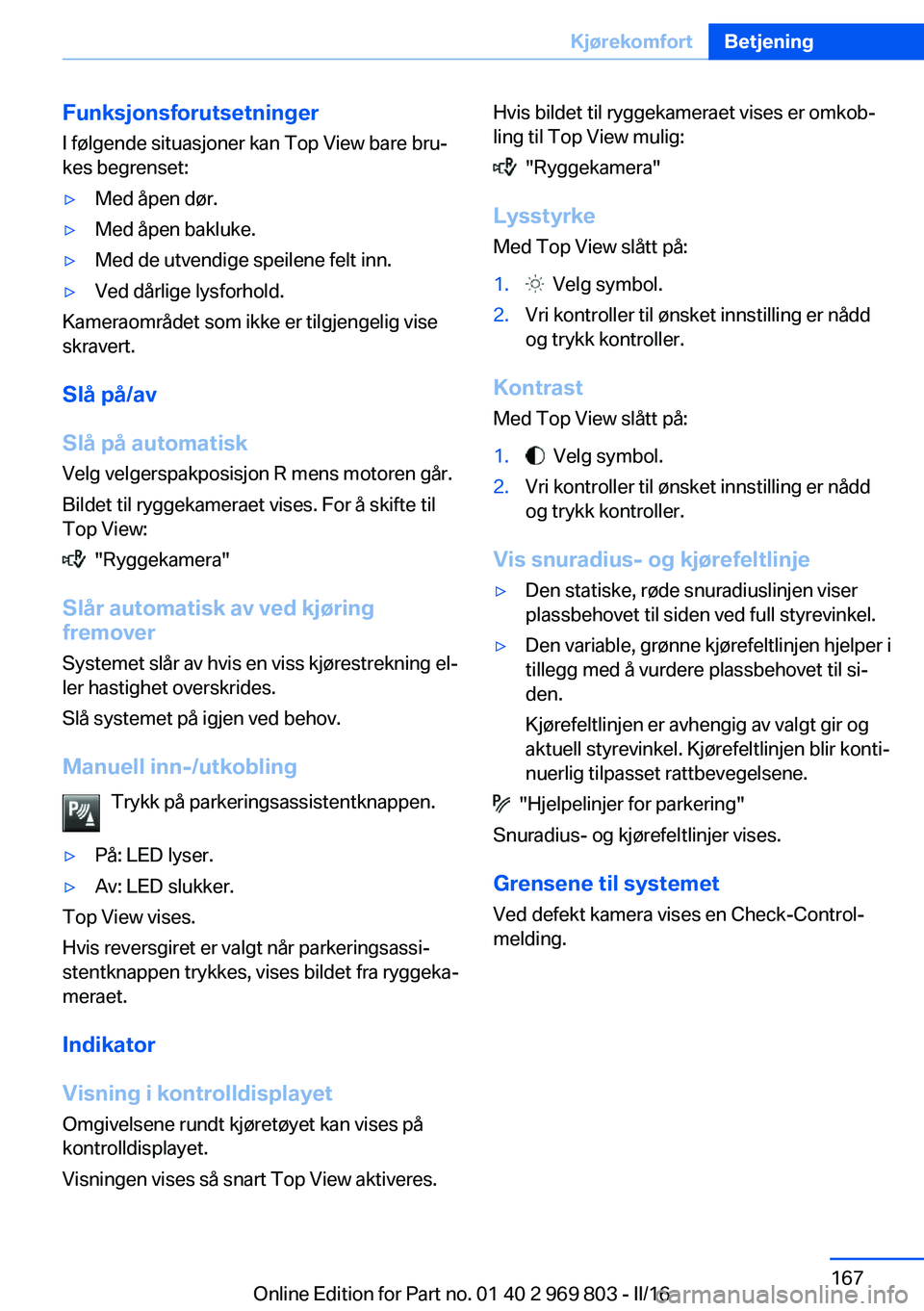

FunksjonsforutsetningerI følgende situasjoner kan Top View bare bru‐
kes begrenset:▷Med åpen dør.▷Med åpen bakluke.▷Med de utvendige speilene felt inn.▷Ved dårlige lysforhold.
Kameraområdet som ikke er tilgjengelig vise
skravert.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Bildet til ryggekameraet vises. For å skifte til
Top View:
"Ryggekamera"
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Manuell inn-/utkobling Trykk på parkeringsassistentknappen.
▷På: LED lyser.▷Av: LED slukker.
Top View vises.
Hvis reversgiret er valgt når parkeringsassi‐
stentknappen trykkes, vises bildet fra ryggeka‐
meraet.
Indikator
Visning i kontrolldisplayet
Omgivelsene rundt kjøretøyet kan vises på
kontrolldisplayet.
Visningen vises så snart Top View aktiveres.
Hvis bildet til ryggekameraet vises er omkob‐
ling til Top View mulig:
"Ryggekamera"
Lysstyrke Med Top View slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med Top View slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Vis snuradius- og kjørefeltlinje
▷Den statiske, røde snuradiuslinjen viser
plassbehovet til siden ved full styrevinkel.▷Den variable, grønne kjørefeltlinjen hjelper i
tillegg med å vurdere plassbehovet til si‐
den.
Kjørefeltlinjen er avhengig av valgt gir og
aktuell styrevinkel. Kjørefeltlinjen blir konti‐
nuerlig tilpasset rattbevegelsene.
"Hjelpelinjer for parkering"
Snuradius- og kjørefeltlinjer vises.
Grensene til systemet
Ved defekt kamera vises en Check-Control-
melding.
Seite 167KjørekomfortBetjening167
Online Edition for Part no. 01 40 2 969 803 - II/16

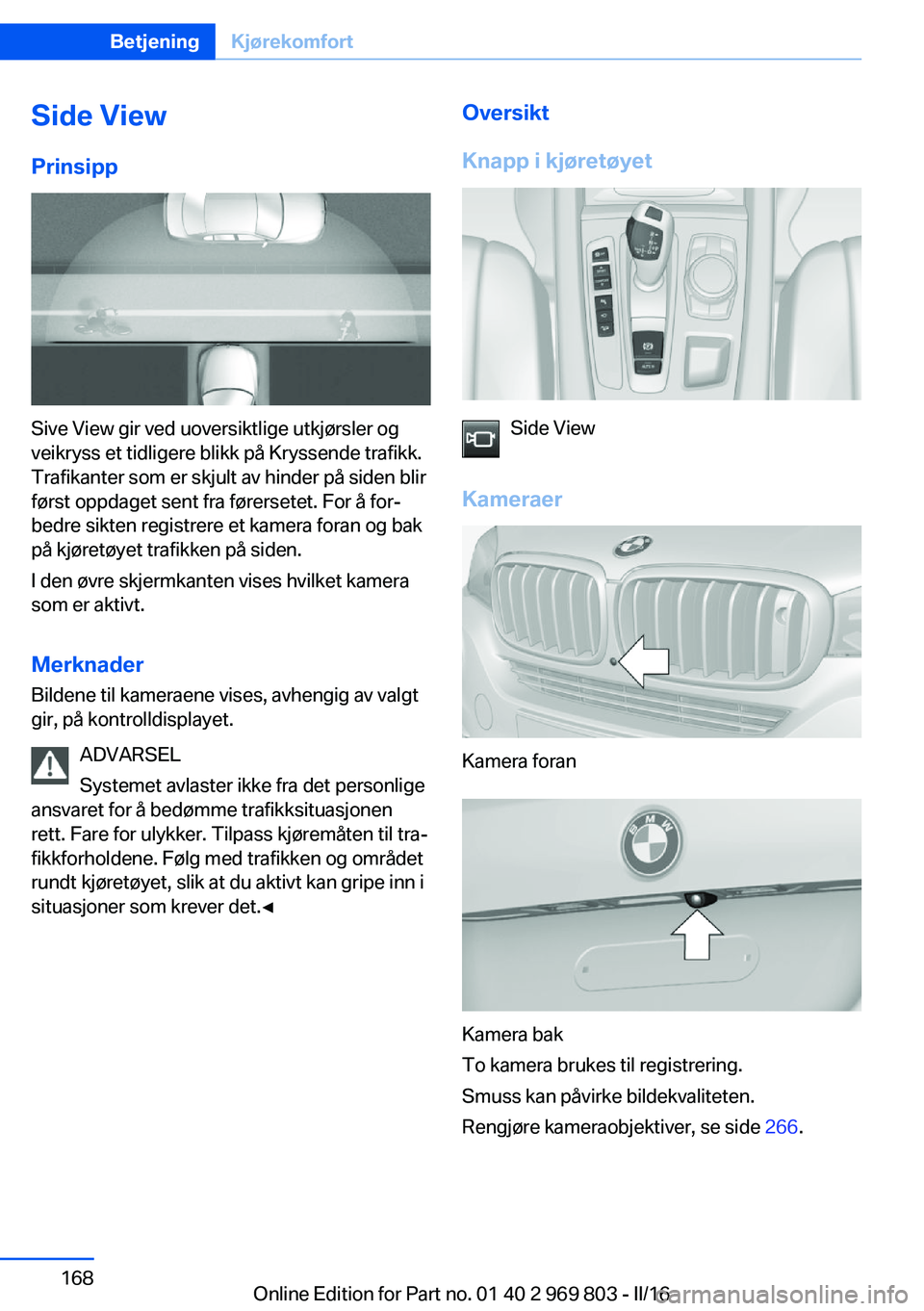

Side ViewPrinsipp
Sive View gir ved uoversiktlige utkjørsler og
veikryss et tidligere blikk på Kryssende trafikk.
Trafikanter som er skjult av hinder på siden blir
først oppdaget sent fra førersetet. For å for‐
bedre sikten registrere et kamera foran og bak
på kjøretøyet trafikken på siden.
I den øvre skjermkanten vises hvilket kamera
som er aktivt.
Merknader Bildene til kameraene vises, avhengig av valgt
gir, på kontrolldisplayet.
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Side View
Kameraer
Kamera foran
Kamera bak
To kamera brukes til registrering.
Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 266.
Seite 168BetjeningKjørekomfort168
Online Edition for Part no. 01 40 2 969 803 - II/16

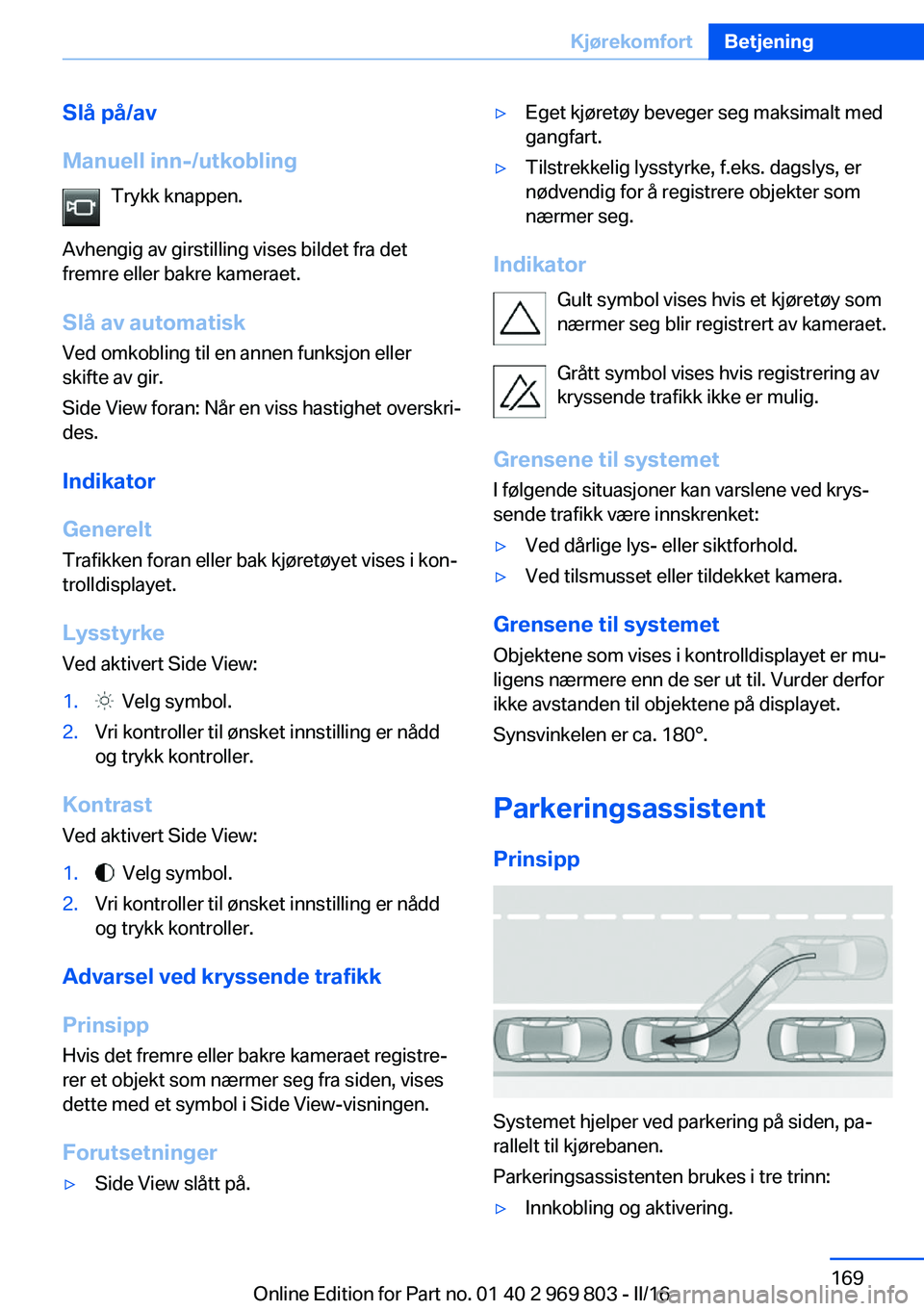

Slå på/av
Manuell inn-/utkobling Trykk knappen.
Avhengig av girstilling vises bildet fra det
fremre eller bakre kameraet.
Slå av automatisk
Ved omkobling til en annen funksjon eller
skifte av gir.
Side View foran: Når en viss hastighet overskri‐
des.
Indikator
Generelt
Trafikken foran eller bak kjøretøyet vises i kon‐
trolldisplayet.
Lysstyrke
Ved aktivert Side View:1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Ved aktivert Side View:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Advarsel ved kryssende trafikk
Prinsipp Hvis det fremre eller bakre kameraet registre‐
rer et objekt som nærmer seg fra siden, vises
dette med et symbol i Side View-visningen.
Forutsetninger
▷Side View slått på.▷Eget kjøretøy beveger seg maksimalt med
gangfart.▷Tilstrekkelig lysstyrke, f.eks. dagslys, er
nødvendig for å registrere objekter som
nærmer seg.
Indikator
Gult symbol vises hvis et kjøretøy som
nærmer seg blir registrert av kameraet.
Grått symbol vises hvis registrering av
kryssende trafikk ikke er mulig.
Grensene til systemet
I følgende situasjoner kan varslene ved krys‐
sende trafikk være innskrenket:
▷Ved dårlige lys- eller siktforhold.▷Ved tilsmusset eller tildekket kamera.
Grensene til systemet
Objektene som vises i kontrolldisplayet er mu‐
ligens nærmere enn de ser ut til. Vurder derfor
ikke avstanden til objektene på displayet.
Synsvinkelen er ca. 180°.
Parkeringsassistent Prinsipp
Systemet hjelper ved parkering på siden, pa‐
rallelt til kjørebanen.
Parkeringsassistenten brukes i tre trinn:
▷Innkobling og aktivering.Seite 169KjørekomfortBetjening169
Online Edition for Part no. 01 40 2 969 803 - II/16

▷Parkeringslukesøk.▷Parkering.
Status til systemene og nødvendige instruk‐
sjoner for bruk vises i kontrolldisplayet.
Ultralydsensorer måler parkeringsluker på
begge sider av kjøretøyet.
Parkeringsassistenten beregner den optimale
parkeringslinjen og tar over styring, akselera‐
sjon og bremsing under parkeringen og skifter
gir ved behov. Hold knappen til parkeringsassi‐
stenten inntrykt under hele parkeringsproses‐
sen.
Merknader
Park Distance Control PDC er en komponent
av parkeringsassistenten.
Følg i tillegg med på de optiske og akustiske
informasjonene og merknadene til PDC, parke‐
ringsassistenten og ryggekameraet mens du
rygger, og reager tilsvarende.
Høye støykilder i og utenfor kjøretøyet kan
overdøve PDC-varsellydene.
ADVARSEL
Systemet fritar ikke fra det personlige an‐
svaret for å bedømme trafikksituasjonen rett.
På grunn av systemgrenser kan systemet ikke
selv reagere tilstrekkelig i alle trafikksituasjo‐
ner. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
ADVARSEL
Ved bruk av tilhengerfestet kan parke‐
ringsassistenten forårsake skader siden sen‐
sorene er tildekket. Det er fare for ulykker eller
fare for materielle skader. Ikke bruk parkerings‐
assistenten ved bruk med tilhenger, eller når
tilhengerfestet brukes, f.eks. sykkelstativ.◀
OBS
Parkeringsassistenten kan styre over
kantsteiner eller rett på de. Det er fare for ma‐
terielle skader. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
En motor som ble slått av med Auto Start
Stopp-funksjonen blir automatisk startet ved
aktivering av parkeringsassistenten.
Oversikt
Knapp i kjøretøyet
Parkeringsassistentknapp
Ultralydsensorer
Ultralydsensorene til oppmåling av parkerings‐
luker befinner seg på siden av kjøretøyet.
For å sikre full funksjonalitet:
▷Hold sensorene rene og fri for is.▷Ikke bruk høyttrykkspylere lenge og med
en avstand på minst 30 cm til sensorene.▷Ikke klistre over sensorene.Seite 170BetjeningKjørekomfort170
Online Edition for Part no. 01 40 2 969 803 - II/16
