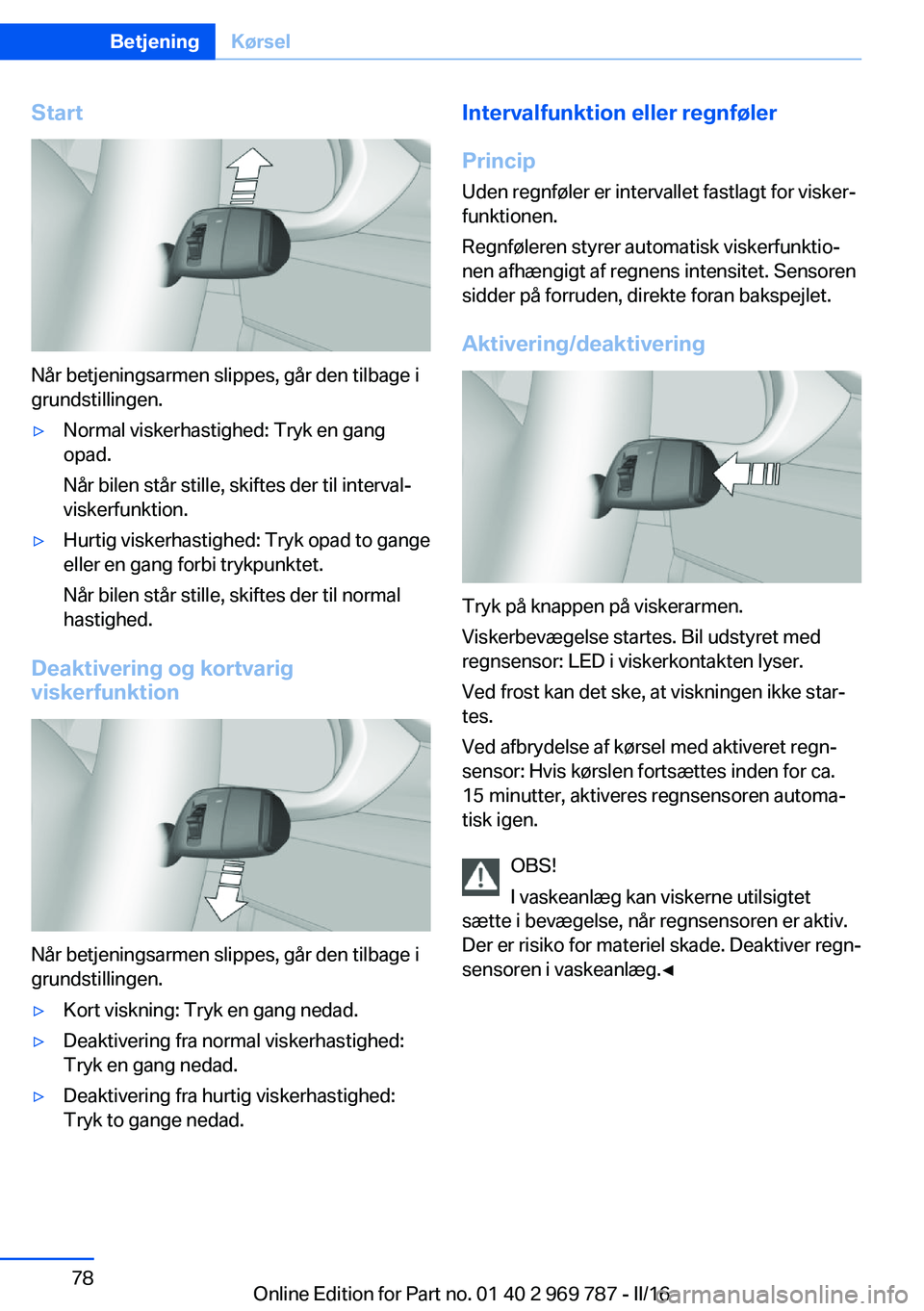

Start
Når betjeningsarmen slippes, går den tilbage i
grundstillingen.
▷Normal viskerhastighed: Tryk en gang
opad.
Når bilen står stille, skiftes der til interval-
viskerfunktion.▷Hurtig viskerhastighed: Tryk opad to gange
eller en gang forbi trykpunktet.
Når bilen står stille, skiftes der til normal
hastighed.
Deaktivering og kortvarig
viskerfunktion
Når betjeningsarmen slippes, går den tilbage i
grundstillingen.
▷Kort viskning: Tryk en gang nedad.▷Deaktivering fra normal viskerhastighed:
Tryk en gang nedad.▷Deaktivering fra hurtig viskerhastighed:
Tryk to gange nedad.Intervalfunktion eller regnføler
Princip Uden regnføler er intervallet fastlagt for visker‐
funktionen.
Regnføleren styrer automatisk viskerfunktio‐
nen afhængigt af regnens intensitet. Sensoren
sidder på forruden, direkte foran bakspejlet.
Aktivering/deaktivering
Tryk på knappen på viskerarmen.
Viskerbevægelse startes. Bil udstyret med
regnsensor: LED i viskerkontakten lyser.
Ved frost kan det ske, at viskningen ikke star‐
tes.
Ved afbrydelse af kørsel med aktiveret regn‐
sensor: Hvis kørslen fortsættes inden for ca.
15 minutter, aktiveres regnsensoren automa‐
tisk igen.
OBS!
I vaskeanlæg kan viskerne utilsigtet
sætte i bevægelse, når regnsensoren er aktiv.
Der er risiko for materiel skade. Deaktiver regn‐
sensoren i vaskeanlæg.◀
Seite 78BetjeningKørsel78
Online Edition for Part no. 01 40 2 969 787 - II/16

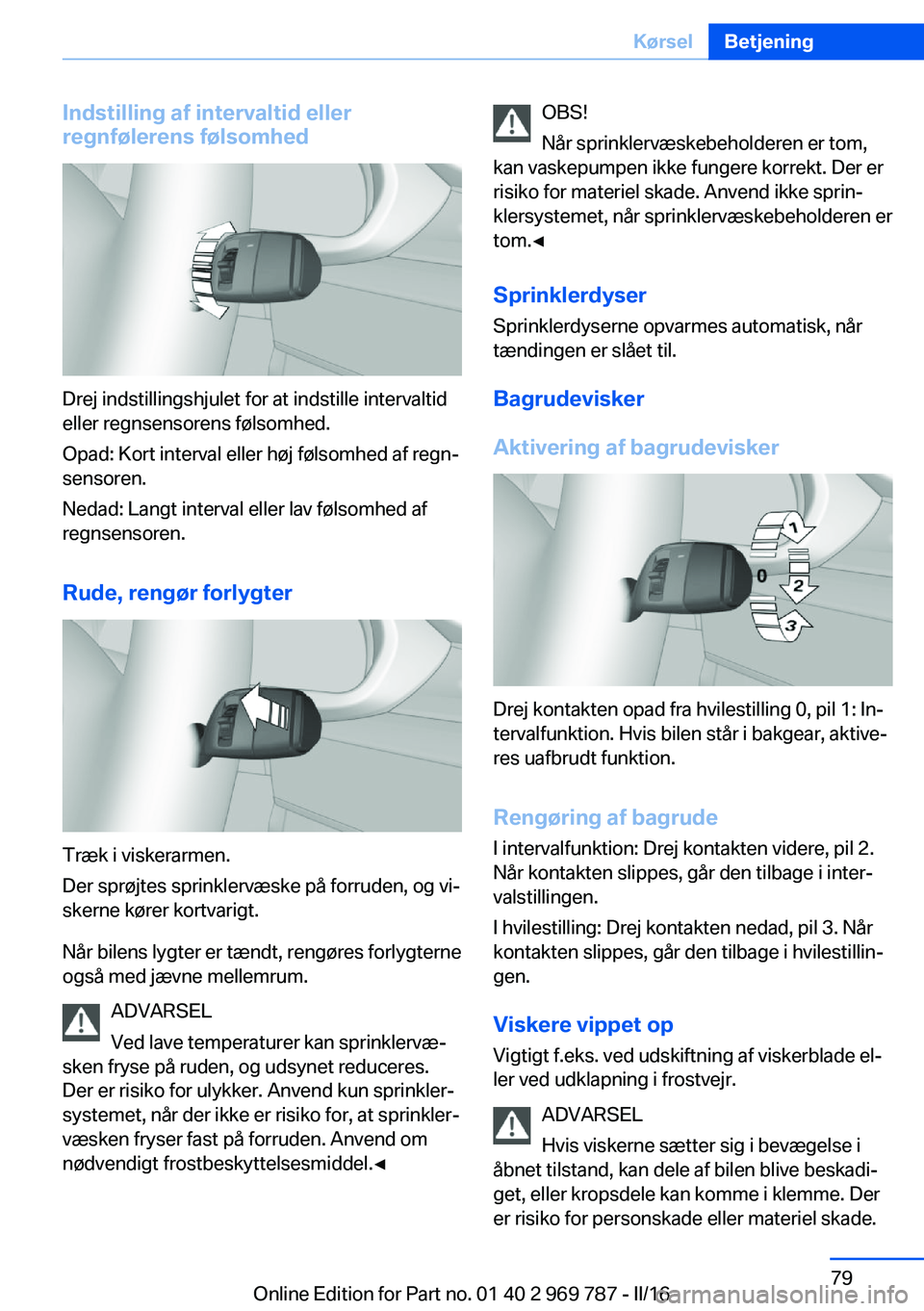

Indstilling af intervaltid eller
regnfølerens følsomhed
Drej indstillingshjulet for at indstille intervaltid
eller regnsensorens følsomhed.
Opad: Kort interval eller høj følsomhed af regn‐
sensoren.
Nedad: Langt interval eller lav følsomhed af
regnsensoren.
Rude, rengør forlygter
Træk i viskerarmen.
Der sprøjtes sprinklervæske på forruden, og vi‐
skerne kører kortvarigt.
Når bilens lygter er tændt, rengøres forlygterne
også med jævne mellemrum.
ADVARSEL
Ved lave temperaturer kan sprinklervæ‐
sken fryse på ruden, og udsynet reduceres.
Der er risiko for ulykker. Anvend kun sprinkler‐
systemet, når der ikke er risiko for, at sprinkler‐
væsken fryser fast på forruden. Anvend om
nødvendigt frostbeskyttelsesmiddel.◀
OBS!
Når sprinklervæskebeholderen er tom,
kan vaskepumpen ikke fungere korrekt. Der er
risiko for materiel skade. Anvend ikke sprin‐
klersystemet, når sprinklervæskebeholderen er
tom.◀
Sprinklerdyser
Sprinklerdyserne opvarmes automatisk, når
tændingen er slået til.
Bagrudevisker
Aktivering af bagrudevisker
Drej kontakten opad fra hvilestilling 0, pil 1: In‐
tervalfunktion. Hvis bilen står i bakgear, aktive‐
res uafbrudt funktion.
Rengøring af bagrude
I intervalfunktion: Drej kontakten videre, pil 2.
Når kontakten slippes, går den tilbage i inter‐
valstillingen.
I hvilestilling: Drej kontakten nedad, pil 3. Når
kontakten slippes, går den tilbage i hvilestillin‐
gen.
Viskere vippet op Vigtigt f.eks. ved udskiftning af viskerblade el‐
ler ved udklapning i frostvejr.
ADVARSEL
Hvis viskerne sætter sig i bevægelse i
åbnet tilstand, kan dele af bilen blive beskadi‐
get, eller kropsdele kan komme i klemme. Der
er risiko for personskade eller materiel skade.
Seite 79KørselBetjening79
Online Edition for Part no. 01 40 2 969 787 - II/16

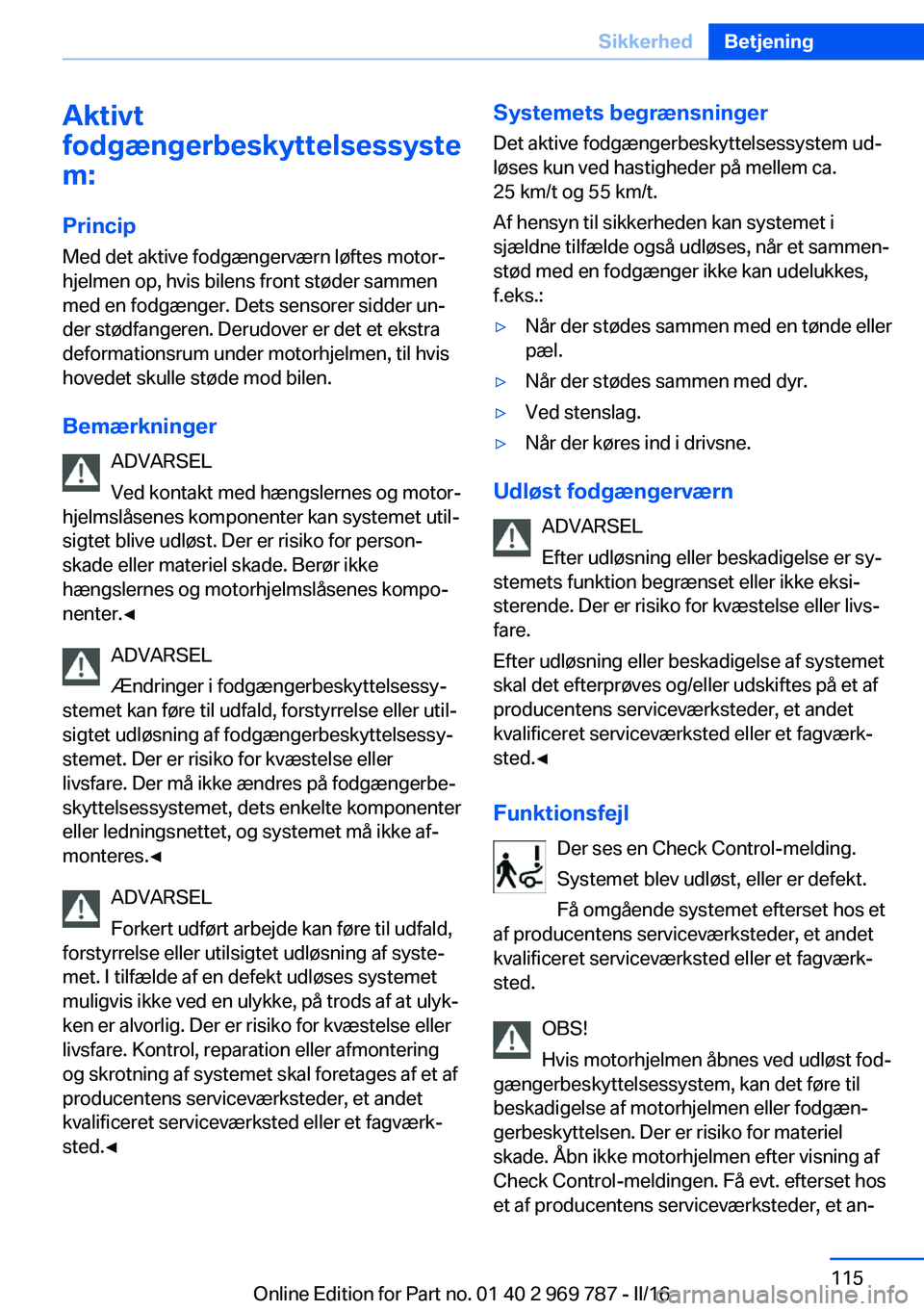

Aktivt
fodgængerbeskyttelsessyste
m:
Princip Med det aktive fodgængerværn løftes motor‐
hjelmen op, hvis bilens front støder sammen
med en fodgænger. Dets sensorer sidder un‐
der stødfangeren. Derudover er det et ekstra
deformationsrum under motorhjelmen, til hvis
hovedet skulle støde mod bilen.
Bemærkninger ADVARSEL
Ved kontakt med hængslernes og motor‐
hjelmslåsenes komponenter kan systemet util‐
sigtet blive udløst. Der er risiko for person‐
skade eller materiel skade. Berør ikke
hængslernes og motorhjelmslåsenes kompo‐
nenter.◀
ADVARSEL
Ændringer i fodgængerbeskyttelsessy‐
stemet kan føre til udfald, forstyrrelse eller util‐
sigtet udløsning af fodgængerbeskyttelsessy‐
stemet. Der er risiko for kvæstelse eller
livsfare. Der må ikke ændres på fodgængerbe‐
skyttelsessystemet, dets enkelte komponenter
eller ledningsnettet, og systemet må ikke af‐
monteres.◀
ADVARSEL
Forkert udført arbejde kan føre til udfald,
forstyrrelse eller utilsigtet udløsning af syste‐
met. I tilfælde af en defekt udløses systemet
muligvis ikke ved en ulykke, på trods af at ulyk‐
ken er alvorlig. Der er risiko for kvæstelse eller
livsfare. Kontrol, reparation eller afmontering
og skrotning af systemet skal foretages af et af
producentens serviceværksteder, et andet
kvalificeret serviceværksted eller et fagværk‐
sted.◀Systemets begrænsninger
Det aktive fodgængerbeskyttelsessystem ud‐
løses kun ved hastigheder på mellem ca.
25 km/t og 55 km/t.
Af hensyn til sikkerheden kan systemet i
sjældne tilfælde også udløses, når et sammen‐
stød med en fodgænger ikke kan udelukkes,
f.eks.:▷Når der stødes sammen med en tønde eller
pæl.▷Når der stødes sammen med dyr.▷Ved stenslag.▷Når der køres ind i drivsne.
Udløst fodgængerværn
ADVARSEL
Efter udløsning eller beskadigelse er sy‐
stemets funktion begrænset eller ikke eksi‐
sterende. Der er risiko for kvæstelse eller livs‐
fare.
Efter udløsning eller beskadigelse af systemet
skal det efterprøves og/eller udskiftes på et af
producentens serviceværksteder, et andet
kvalificeret serviceværksted eller et fagværk‐
sted.◀
Funktionsfejl Der ses en Check Control-melding.
Systemet blev udløst, eller er defekt.
Få omgående systemet efterset hos et
af producentens serviceværksteder, et andet
kvalificeret serviceværksted eller et fagværk‐
sted.
OBS!
Hvis motorhjelmen åbnes ved udløst fod‐
gængerbeskyttelsessystem, kan det føre til
beskadigelse af motorhjelmen eller fodgæn‐
gerbeskyttelsen. Der er risiko for materiel
skade. Åbn ikke motorhjelmen efter visning af
Check Control-meldingen. Få evt. efterset hos
et af producentens serviceværksteder, et an‐
Seite 115SikkerhedBetjening115
Online Edition for Part no. 01 40 2 969 787 - II/16

det kvalificeret serviceværksted eller et fag‐
værksted.◀
Dæktrykskontrol RDCTire
Princip Systemet overvåger dæktrykket i de fire mon‐
terede dæk. Systemet advarer, hvis dæktryk‐
ket er faldet væsentligt i et eller flere dæk. Til
det formål måler sensorer i dækventilerne
dæktrykket og dæktemperaturen.
Bemærk For betjening af systemet, se også de øvrige
oplysninger og henvisninger under Dæktryk,
se side 233.
Forudsætninger for funktionen
For systemet skal der foretages et reset ved
korrekt dæktryk, ellers kan en korrekt melding
om et trykfald ikke sikres.
Foretag reset af systemet efter tilpasning af
dæktrykket til en ny værdi og efter dæk- eller
hjulskift.
Anvend altid dæk med RDC-elektronik, så sy‐
stemet sikres fejlfri funktion.
Statusvisning
På control display kan den aktuelle status på
dæktrykkontrollen RDC vises, f. eks. hvorvidt
RDC er aktiv.
På control displayet:1."Bilinformationer"2."Bilstatus"3. "Dæktrykskontrol"
Status vises.
Tilstandsindikator
På control displayet vises dæk- og systemtil‐
standen ved hjælp af hjulenes farve og en
tekst.
Alle hjul grønne
Systemet er aktivt og advarer ved de sidst ge‐
mte dæktryk.
Et hjul gult Dækskade eller større lufttab i vist dæk.
Alle hjul gule Dækskade eller støtte lufttab i flere dæk.
Hjul grå
Systemet kan ikke registrere dækskade. Årsa‐
ger:▷Der foretages reset af systemet.▷Funktionsfejl.
Yderligere oplysninger
På tilstandsindikator vises desuden aktuelle
dæktryk og dæktemperaturer. De viste værdier
er momentane måleværdier og kan ændre sig
som følge af kørsel eller vejrforhold.
Udførelse af nulstilling Foretag nulstilling af systemet efter tilpasning
af dæktrykket til en ny værdi og efter dæk- el‐
ler hjulskift.
På control displayet og på bilen:
1."Bilinformationer"2."Bilstatus"3. "Udfør reset"4.Start motoren - sæt ikke i gang.5.Nulstilling af dæktryk: "Udfør reset".6.Sæt i gang.
Hjulene vises med gråt, og status vises.
Efter kort tids kørsel over 30 km/t overtages de
indstillede dæktryk som nominelle værdier.
Reset afsluttes automatisk under kørsel.
Forløbet af reset vises.
Efter korrekt afsluttet reset vises hjulene med
grønt på control display, og "Dæktrykskontrol
aktiv." vises.
Seite 116BetjeningSikkerhed116
Online Edition for Part no. 01 40 2 969 787 - II/16

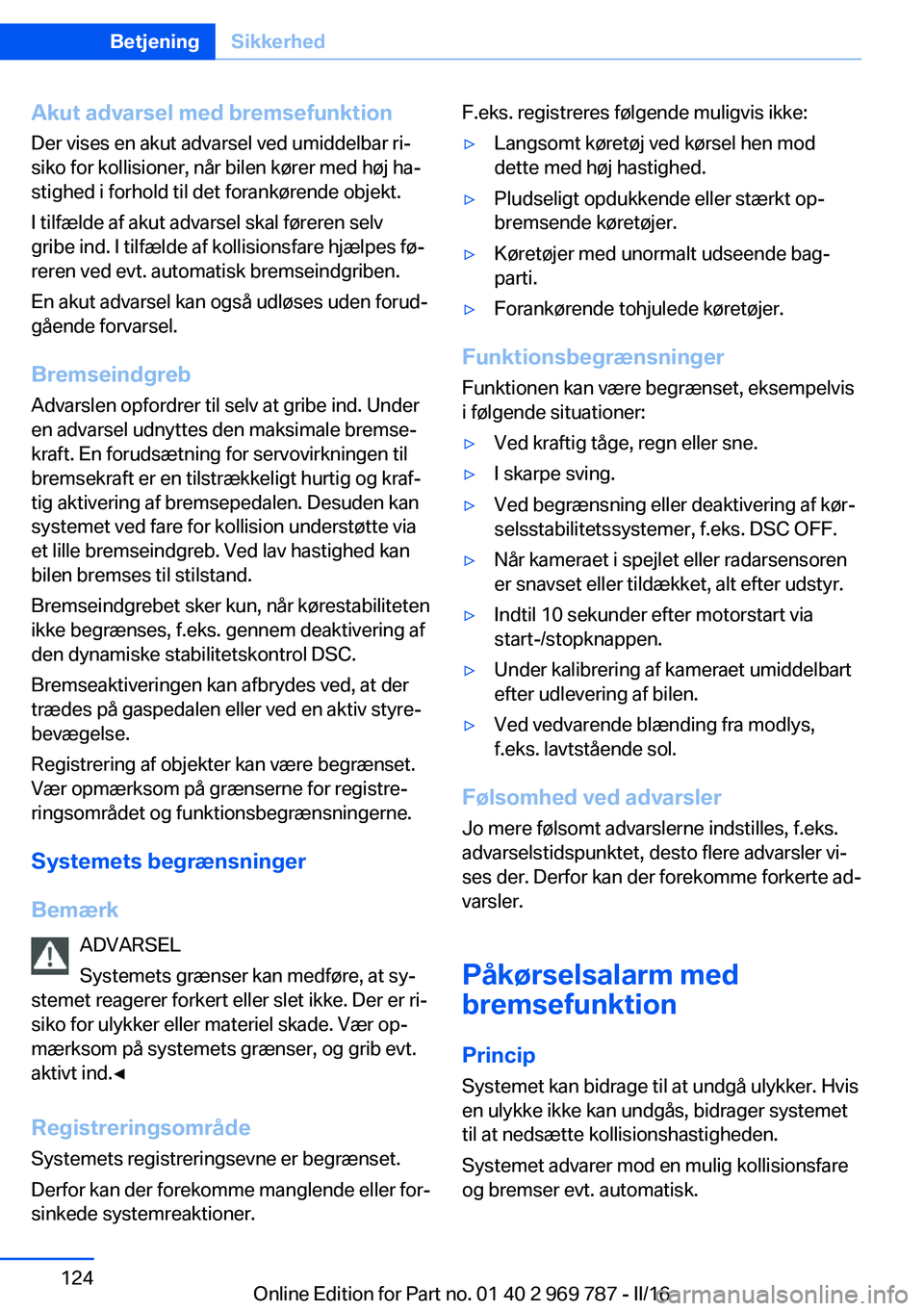

Akut advarsel med bremsefunktionDer vises en akut advarsel ved umiddelbar ri‐
siko for kollisioner, når bilen kører med høj ha‐
stighed i forhold til det forankørende objekt.
I tilfælde af akut advarsel skal føreren selv
gribe ind. I tilfælde af kollisionsfare hjælpes fø‐
reren ved evt. automatisk bremseindgriben.
En akut advarsel kan også udløses uden forud‐
gående forvarsel.
Bremseindgreb Advarslen opfordrer til selv at gribe ind. Under
en advarsel udnyttes den maksimale bremse‐
kraft. En forudsætning for servovirkningen til
bremsekraft er en tilstrækkeligt hurtig og kraf‐
tig aktivering af bremsepedalen. Desuden kan
systemet ved fare for kollision understøtte via
et lille bremseindgreb. Ved lav hastighed kan
bilen bremses til stilstand.
Bremseindgrebet sker kun, når kørestabiliteten
ikke begrænses, f.eks. gennem deaktivering af
den dynamiske stabilitetskontrol DSC.
Bremseaktiveringen kan afbrydes ved, at der
trædes på gaspedalen eller ved en aktiv styre‐
bevægelse.
Registrering af objekter kan være begrænset.
Vær opmærksom på grænserne for registre‐
ringsområdet og funktionsbegrænsningerne.
Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀
Registreringsområde
Systemets registreringsevne er begrænset.
Derfor kan der forekomme manglende eller for‐
sinkede systemreaktioner.F.eks. registreres følgende muligvis ikke:▷Langsomt køretøj ved kørsel hen mod
dette med høj hastighed.▷Pludseligt opdukkende eller stærkt op‐
bremsende køretøjer.▷Køretøjer med unormalt udseende bag‐
parti.▷Forankørende tohjulede køretøjer.
Funktionsbegrænsninger
Funktionen kan være begrænset, eksempelvis
i følgende situationer:
▷Ved kraftig tåge, regn eller sne.▷I skarpe sving.▷Ved begrænsning eller deaktivering af kør‐
selsstabilitetssystemer, f.eks. DSC OFF.▷Når kameraet i spejlet eller radarsensoren
er snavset eller tildækket, alt efter udstyr.▷Indtil 10 sekunder efter motorstart via
start-/stopknappen.▷Under kalibrering af kameraet umiddelbart
efter udlevering af bilen.▷Ved vedvarende blænding fra modlys,
f.eks. lavtstående sol.
Følsomhed ved advarsler
Jo mere følsomt advarslerne indstilles, f.eks.
advarselstidspunktet, desto flere advarsler vi‐
ses der. Derfor kan der forekomme forkerte ad‐
varsler.
Påkørselsalarm med
bremsefunktion
Princip Systemet kan bidrage til at undgå ulykker. Hvis
en ulykke ikke kan undgås, bidrager systemet
til at nedsætte kollisionshastigheden.
Systemet advarer mod en mulig kollisionsfare
og bremser evt. automatisk.
Seite 124BetjeningSikkerhed124
Online Edition for Part no. 01 40 2 969 787 - II/16

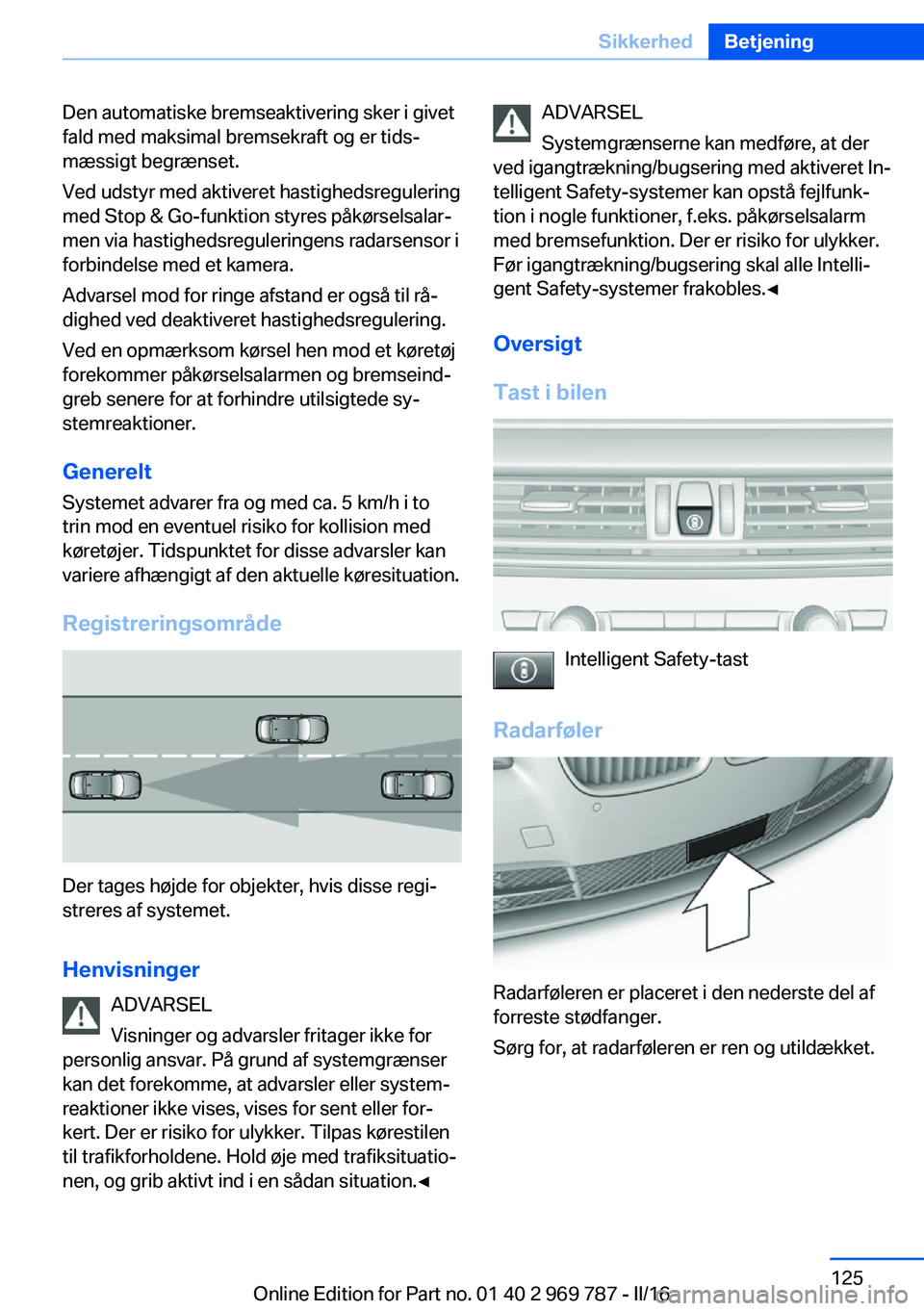

Den automatiske bremseaktivering sker i givet
fald med maksimal bremsekraft og er tids‐
mæssigt begrænset.
Ved udstyr med aktiveret hastighedsregulering
med Stop & Go-funktion styres påkørselsalar‐
men via hastighedsreguleringens radarsensor i
forbindelse med et kamera.
Advarsel mod for ringe afstand er også til rå‐
dighed ved deaktiveret hastighedsregulering.
Ved en opmærksom kørsel hen mod et køretøj
forekommer påkørselsalarmen og bremseind‐
greb senere for at forhindre utilsigtede sy‐
stemreaktioner.
Generelt Systemet advarer fra og med ca. 5 km/h i to
trin mod en eventuel risiko for kollision med
køretøjer. Tidspunktet for disse advarsler kan
variere afhængigt af den aktuelle køresituation.
Registreringsområde
Der tages højde for objekter, hvis disse regi‐
streres af systemet.
Henvisninger ADVARSEL
Visninger og advarsler fritager ikke for
personlig ansvar. På grund af systemgrænser
kan det forekomme, at advarsler eller system‐
reaktioner ikke vises, vises for sent eller for‐
kert. Der er risiko for ulykker. Tilpas kørestilen
til trafikforholdene. Hold øje med trafiksituatio‐
nen, og grib aktivt ind i en sådan situation.◀
ADVARSEL
Systemgrænserne kan medføre, at der
ved igangtrækning/bugsering med aktiveret In‐
telligent Safety-systemer kan opstå fejlfunk‐
tion i nogle funktioner, f.eks. påkørselsalarm
med bremsefunktion. Der er risiko for ulykker.
Før igangtrækning/bugsering skal alle Intelli‐
gent Safety-systemer frakobles.◀
Oversigt
Tast i bilen
Intelligent Safety-tast
Radarføler
Radarføleren er placeret i den nederste del af
forreste stødfanger.
Sørg for, at radarføleren er ren og utildækket.
Seite 125SikkerhedBetjening125
Online Edition for Part no. 01 40 2 969 787 - II/16

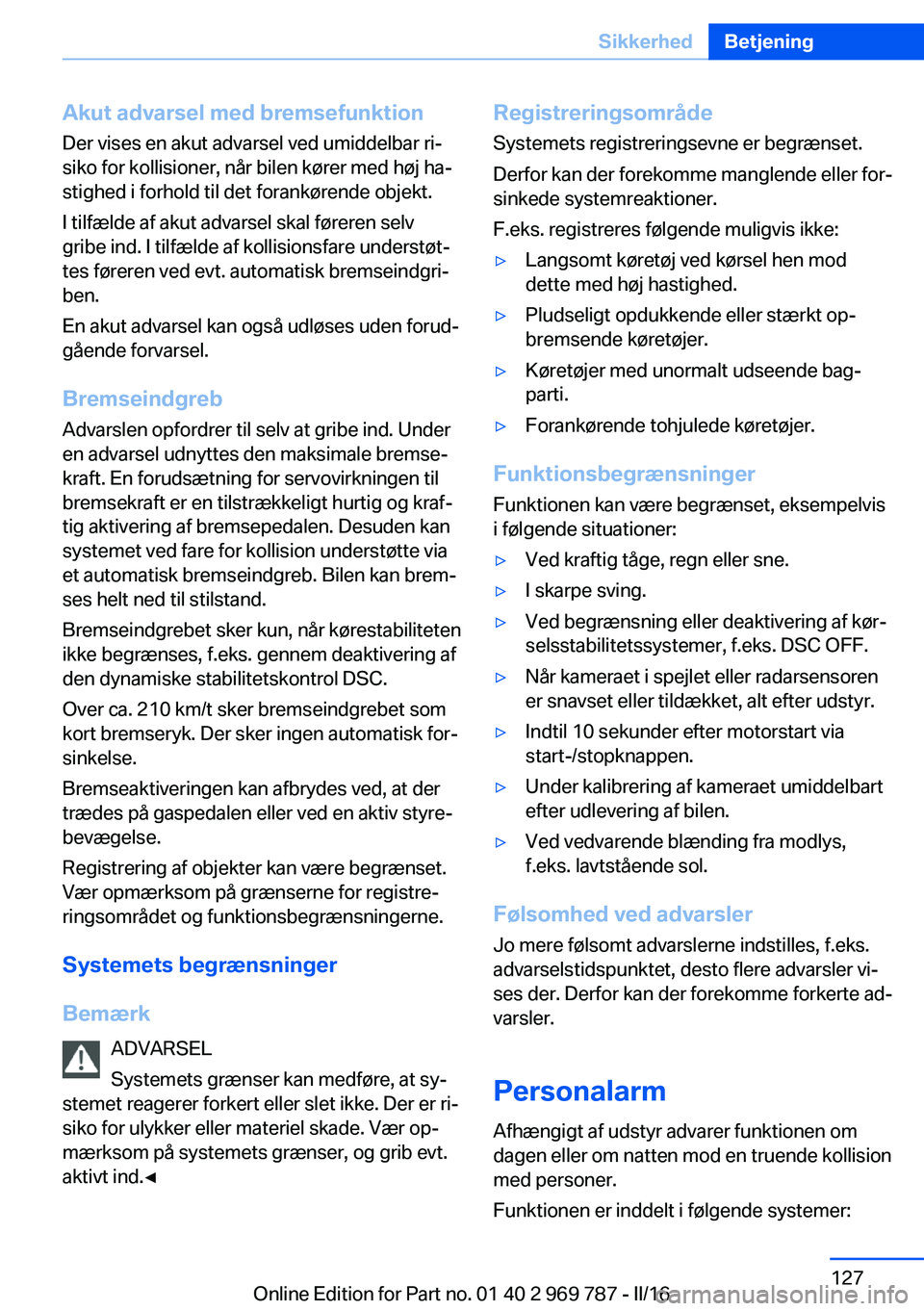

Akut advarsel med bremsefunktionDer vises en akut advarsel ved umiddelbar ri‐
siko for kollisioner, når bilen kører med høj ha‐
stighed i forhold til det forankørende objekt.
I tilfælde af akut advarsel skal føreren selv
gribe ind. I tilfælde af kollisionsfare understøt‐
tes føreren ved evt. automatisk bremseindgri‐
ben.
En akut advarsel kan også udløses uden forud‐
gående forvarsel.
Bremseindgreb Advarslen opfordrer til selv at gribe ind. Under
en advarsel udnyttes den maksimale bremse‐
kraft. En forudsætning for servovirkningen til
bremsekraft er en tilstrækkeligt hurtig og kraf‐
tig aktivering af bremsepedalen. Desuden kan
systemet ved fare for kollision understøtte via
et automatisk bremseindgreb. Bilen kan brem‐
ses helt ned til stilstand.
Bremseindgrebet sker kun, når kørestabiliteten
ikke begrænses, f.eks. gennem deaktivering af
den dynamiske stabilitetskontrol DSC.
Over ca. 210 km/t sker bremseindgrebet som
kort bremseryk. Der sker ingen automatisk for‐
sinkelse.
Bremseaktiveringen kan afbrydes ved, at der
trædes på gaspedalen eller ved en aktiv styre‐
bevægelse.
Registrering af objekter kan være begrænset.
Vær opmærksom på grænserne for registre‐
ringsområdet og funktionsbegrænsningerne.
Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀Registreringsområde
Systemets registreringsevne er begrænset.
Derfor kan der forekomme manglende eller for‐
sinkede systemreaktioner.
F.eks. registreres følgende muligvis ikke:▷Langsomt køretøj ved kørsel hen mod
dette med høj hastighed.▷Pludseligt opdukkende eller stærkt op‐
bremsende køretøjer.▷Køretøjer med unormalt udseende bag‐
parti.▷Forankørende tohjulede køretøjer.
Funktionsbegrænsninger
Funktionen kan være begrænset, eksempelvis
i følgende situationer:
▷Ved kraftig tåge, regn eller sne.▷I skarpe sving.▷Ved begrænsning eller deaktivering af kør‐
selsstabilitetssystemer, f.eks. DSC OFF.▷Når kameraet i spejlet eller radarsensoren
er snavset eller tildækket, alt efter udstyr.▷Indtil 10 sekunder efter motorstart via
start-/stopknappen.▷Under kalibrering af kameraet umiddelbart
efter udlevering af bilen.▷Ved vedvarende blænding fra modlys,
f.eks. lavtstående sol.
Følsomhed ved advarsler
Jo mere følsomt advarslerne indstilles, f.eks.
advarselstidspunktet, desto flere advarsler vi‐
ses der. Derfor kan der forekomme forkerte ad‐
varsler.
Personalarm
Afhængigt af udstyr advarer funktionen om
dagen eller om natten mod en truende kollision
med personer.
Funktionen er inddelt i følgende systemer:
Seite 127SikkerhedBetjening127
Online Edition for Part no. 01 40 2 969 787 - II/16

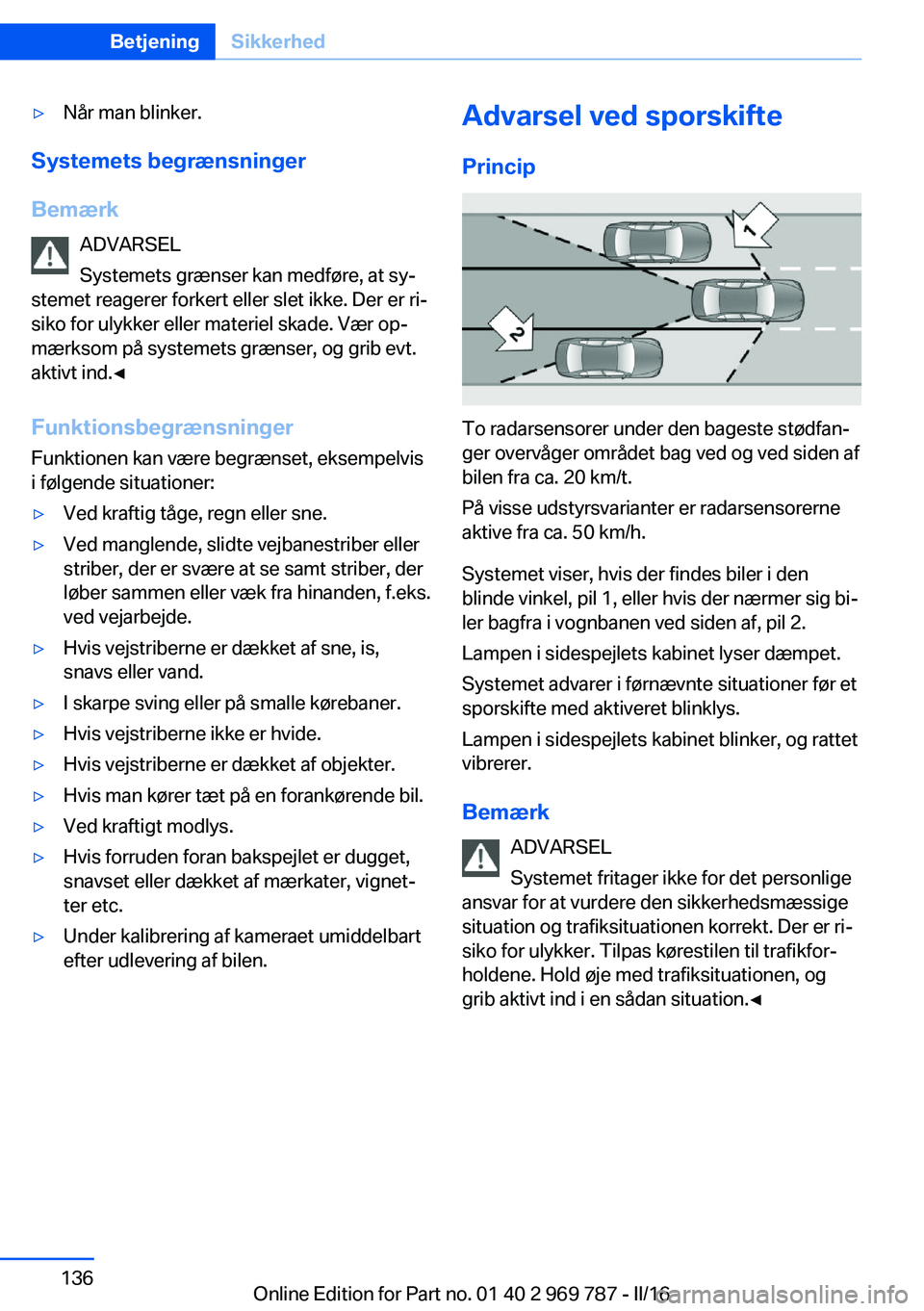

▷Når man blinker.
Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀
Funktionsbegrænsninger
Funktionen kan være begrænset, eksempelvis
i følgende situationer:
▷Ved kraftig tåge, regn eller sne.▷Ved manglende, slidte vejbanestriber eller
striber, der er svære at se samt striber, der
løber sammen eller væk fra hinanden, f.eks.
ved vejarbejde.▷Hvis vejstriberne er dækket af sne, is,
snavs eller vand.▷I skarpe sving eller på smalle kørebaner.▷Hvis vejstriberne ikke er hvide.▷Hvis vejstriberne er dækket af objekter.▷Hvis man kører tæt på en forankørende bil.▷Ved kraftigt modlys.▷Hvis forruden foran bakspejlet er dugget,
snavset eller dækket af mærkater, vignet‐
ter etc.▷Under kalibrering af kameraet umiddelbart
efter udlevering af bilen.Advarsel ved sporskifte
Princip
To radarsensorer under den bageste stødfan‐
ger overvåger området bag ved og ved siden af
bilen fra ca. 20 km/t.
På visse udstyrsvarianter er radarsensorerne
aktive fra ca. 50 km/h.
Systemet viser, hvis der findes biler i den
blinde vinkel, pil 1, eller hvis der nærmer sig bi‐
ler bagfra i vognbanen ved siden af, pil 2.
Lampen i sidespejlets kabinet lyser dæmpet.
Systemet advarer i førnævnte situationer før et
sporskifte med aktiveret blinklys.
Lampen i sidespejlets kabinet blinker, og rattet
vibrerer.
Bemærk ADVARSEL
Systemet fritager ikke for det personlige
ansvar for at vurdere den sikkerhedsmæssige
situation og trafiksituationen korrekt. Der er ri‐
siko for ulykker. Tilpas kørestilen til trafikfor‐
holdene. Hold øje med trafiksituationen, og
grib aktivt ind i en sådan situation.◀
Seite 136BetjeningSikkerhed136
Online Edition for Part no. 01 40 2 969 787 - II/16

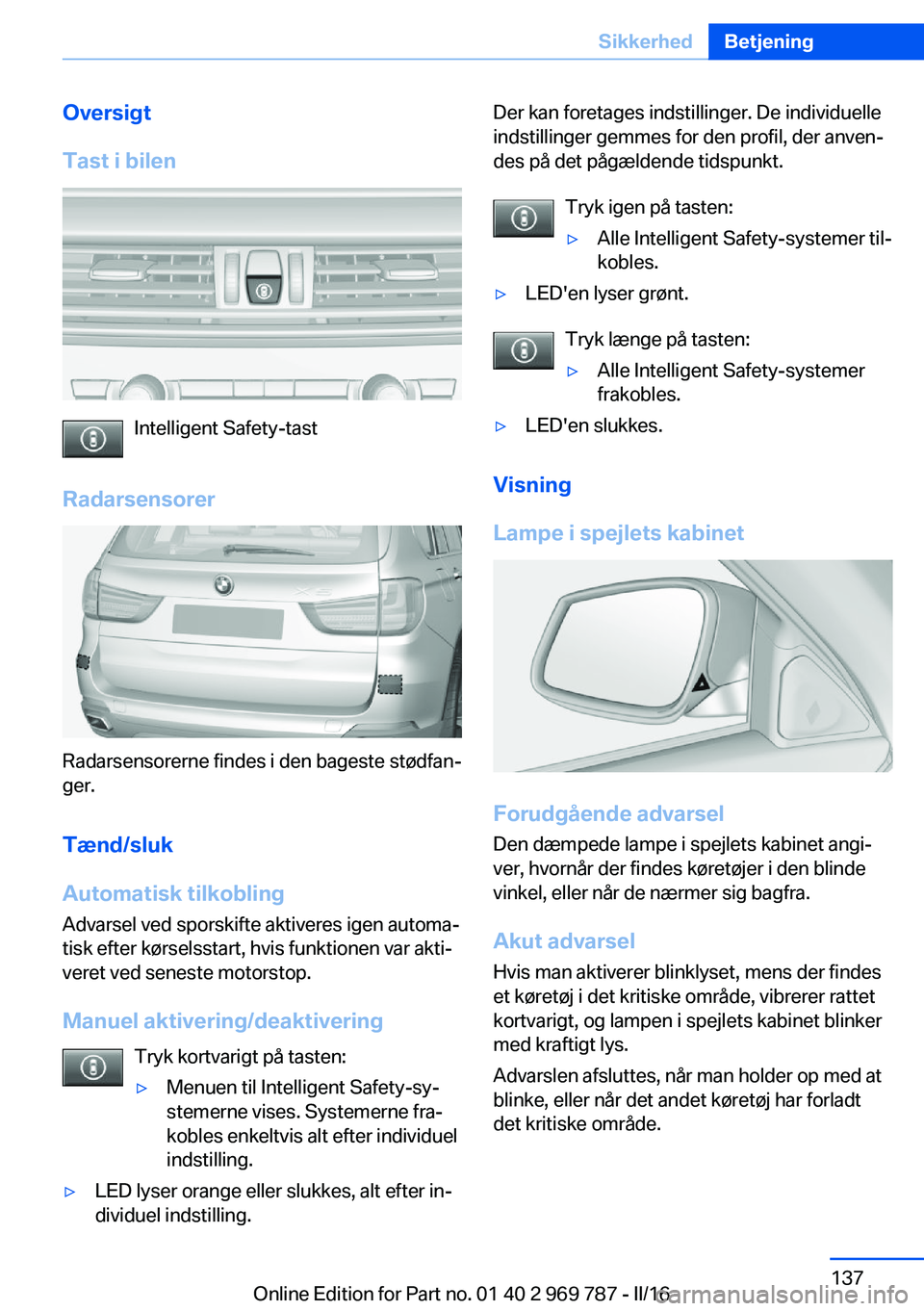

Oversigt
Tast i bilen
Intelligent Safety-tast
Radarsensorer
Radarsensorerne findes i den bageste stødfan‐
ger.
Tænd/sluk
Automatisk tilkobling
Advarsel ved sporskifte aktiveres igen automa‐
tisk efter kørselsstart, hvis funktionen var akti‐
veret ved seneste motorstop.
Manuel aktivering/deaktivering Tryk kortvarigt på tasten:
▷Menuen til Intelligent Safety-sy‐
stemerne vises. Systemerne fra‐
kobles enkeltvis alt efter individuel
indstilling.▷LED lyser orange eller slukkes, alt efter in‐
dividuel indstilling.Der kan foretages indstillinger. De individuelle
indstillinger gemmes for den profil, der anven‐
des på det pågældende tidspunkt.
Tryk igen på tasten:▷Alle Intelligent Safety-systemer til‐
kobles.▷LED'en lyser grønt.
Tryk længe på tasten:
▷Alle Intelligent Safety-systemer
frakobles.▷LED'en slukkes.
Visning
Lampe i spejlets kabinet
Forudgående advarsel
Den dæmpede lampe i spejlets kabinet angi‐
ver, hvornår der findes køretøjer i den blinde
vinkel, eller når de nærmer sig bagfra.
Akut advarsel
Hvis man aktiverer blinklyset, mens der findes
et køretøj i det kritiske område, vibrerer rattet
kortvarigt, og lampen i spejlets kabinet blinker
med kraftigt lys.
Advarslen afsluttes, når man holder op med at
blinke, eller når det andet køretøj har forladt
det kritiske område.
Seite 137SikkerhedBetjening137
Online Edition for Part no. 01 40 2 969 787 - II/16

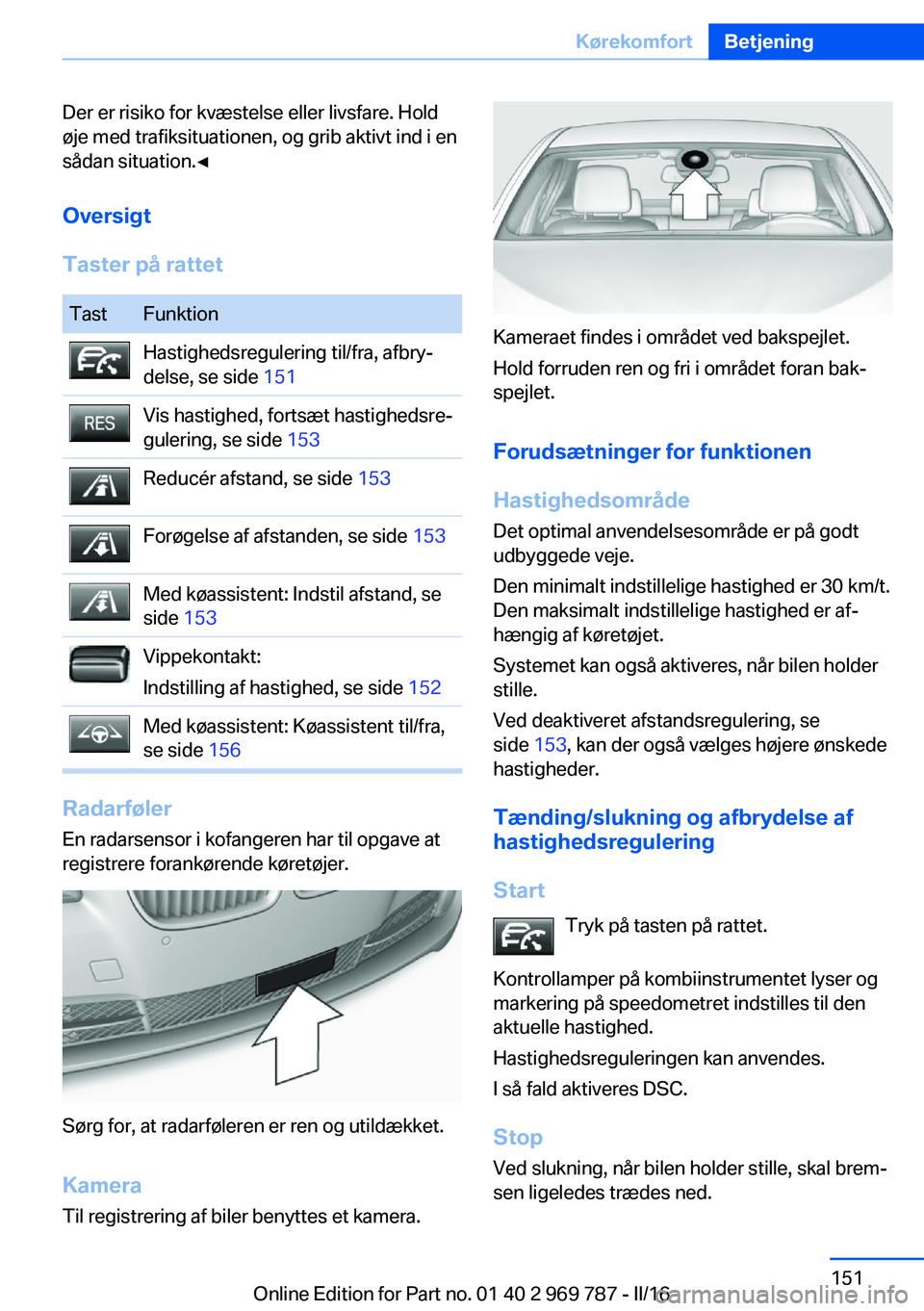

Der er risiko for kvæstelse eller livsfare. Hold
øje med trafiksituationen, og grib aktivt ind i en
sådan situation.◀
Oversigt
Taster på rattetTastFunktionHastighedsregulering til/fra, afbry‐
delse, se side 151Vis hastighed, fortsæt hastighedsre‐
gulering, se side 153Reducér afstand, se side 153Forøgelse af afstanden, se side 153Med køassistent: Indstil afstand, se
side 153Vippekontakt:
Indstilling af hastighed, se side 152Med køassistent: Køassistent til/fra,
se side 156
Radarføler
En radarsensor i kofangeren har til opgave at
registrere forankørende køretøjer.
Sørg for, at radarføleren er ren og utildækket.
Kamera Til registrering af biler benyttes et kamera.
Kameraet findes i området ved bakspejlet.
Hold forruden ren og fri i området foran bak‐
spejlet.
Forudsætninger for funktionen
Hastighedsområde Det optimal anvendelsesområde er på godt
udbyggede veje.
Den minimalt indstillelige hastighed er 30 km/t.
Den maksimalt indstillelige hastighed er af‐
hængig af køretøjet.
Systemet kan også aktiveres, når bilen holder
stille.
Ved deaktiveret afstandsregulering, se
side 153, kan der også vælges højere ønskede
hastigheder.
Tænding/slukning og afbrydelse af
hastighedsregulering
Start Tryk på tasten på rattet.
Kontrollamper på kombiinstrumentet lyser og
markering på speedometret indstilles til den
aktuelle hastighed.
Hastighedsreguleringen kan anvendes.
I så fald aktiveres DSC.
Stop
Ved slukning, når bilen holder stille, skal brem‐
sen ligeledes trædes ned.
Seite 151KørekomfortBetjening151
Online Edition for Part no. 01 40 2 969 787 - II/16
