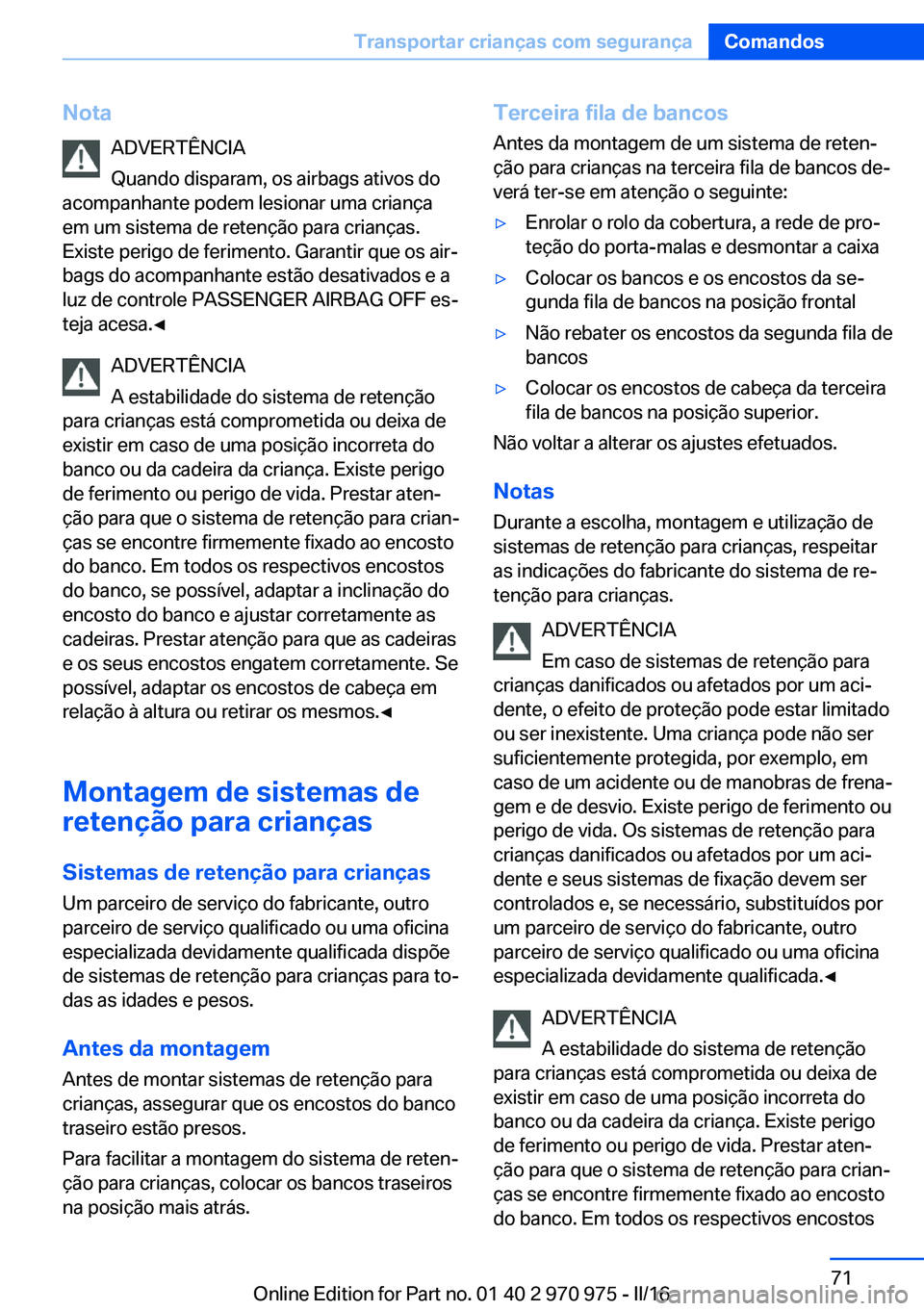

NotaADVERTÊNCIA
Quando disparam, os airbags ativos do
acompanhante podem lesionar uma criança
em um sistema de retenção para crianças.
Existe perigo de ferimento. Garantir que os air‐
bags do acompanhante estão desativados e a
luz de controle PASSENGER AIRBAG OFF es‐
teja acesa.◀
ADVERTÊNCIA
A estabilidade do sistema de retenção
para crianças está comprometida ou deixa de
existir em caso de uma posição incorreta do
banco ou da cadeira da criança. Existe perigo
de ferimento ou perigo de vida. Prestar aten‐
ção para que o sistema de retenção para crian‐
ças se encontre firmemente fixado ao encosto
do banco. Em todos os respectivos encostos
do banco, se possível, adaptar a inclinação do
encosto do banco e ajustar corretamente as
cadeiras. Prestar atenção para que as cadeiras
e os seus encostos engatem corretamente. Se
possível, adaptar os encostos de cabeça em
relação à altura ou retirar os mesmos.◀
Montagem de sistemas de
retenção para crianças
Sistemas de retenção para criançasUm parceiro de serviço do fabricante, outro
parceiro de serviço qualificado ou uma oficina
especializada devidamente qualificada dispõe
de sistemas de retenção para crianças para to‐
das as idades e pesos.
Antes da montagem
Antes de montar sistemas de retenção para
crianças, assegurar que os encostos do banco
traseiro estão presos.
Para facilitar a montagem do sistema de reten‐
ção para crianças, colocar os bancos traseiros
na posição mais atrás.Terceira fila de bancos
Antes da montagem de um sistema de reten‐
ção para crianças na terceira fila de bancos de‐
verá ter-se em atenção o seguinte:▷Enrolar o rolo da cobertura, a rede de pro‐
teção do porta-malas e desmontar a caixa▷Colocar os bancos e os encostos da se‐
gunda fila de bancos na posição frontal▷Não rebater os encostos da segunda fila de
bancos▷Colocar os encostos de cabeça da terceira
fila de bancos na posição superior.
Não voltar a alterar os ajustes efetuados.
Notas
Durante a escolha, montagem e utilização de sistemas de retenção para crianças, respeitar as indicações do fabricante do sistema de re‐
tenção para crianças.
ADVERTÊNCIA
Em caso de sistemas de retenção para
crianças danificados ou afetados por um aci‐ dente, o efeito de proteção pode estar limitado
ou ser inexistente. Uma criança pode não ser
suficientemente protegida, por exemplo, em caso de um acidente ou de manobras de frena‐
gem e de desvio. Existe perigo de ferimento ou
perigo de vida. Os sistemas de retenção para
crianças danificados ou afetados por um aci‐ dente e seus sistemas de fixação devem ser
controlados e, se necessário, substituídos por
um parceiro de serviço do fabricante, outro
parceiro de serviço qualificado ou uma oficina
especializada devidamente qualificada.◀
ADVERTÊNCIA
A estabilidade do sistema de retenção
para crianças está comprometida ou deixa de
existir em caso de uma posição incorreta do
banco ou da cadeira da criança. Existe perigo
de ferimento ou perigo de vida. Prestar aten‐
ção para que o sistema de retenção para crian‐
ças se encontre firmemente fixado ao encosto
do banco. Em todos os respectivos encostos
Seite 71Transportar crianças com segurançaComandos71
Online Edition for Part no. 01 40 2 970 975 - II/16

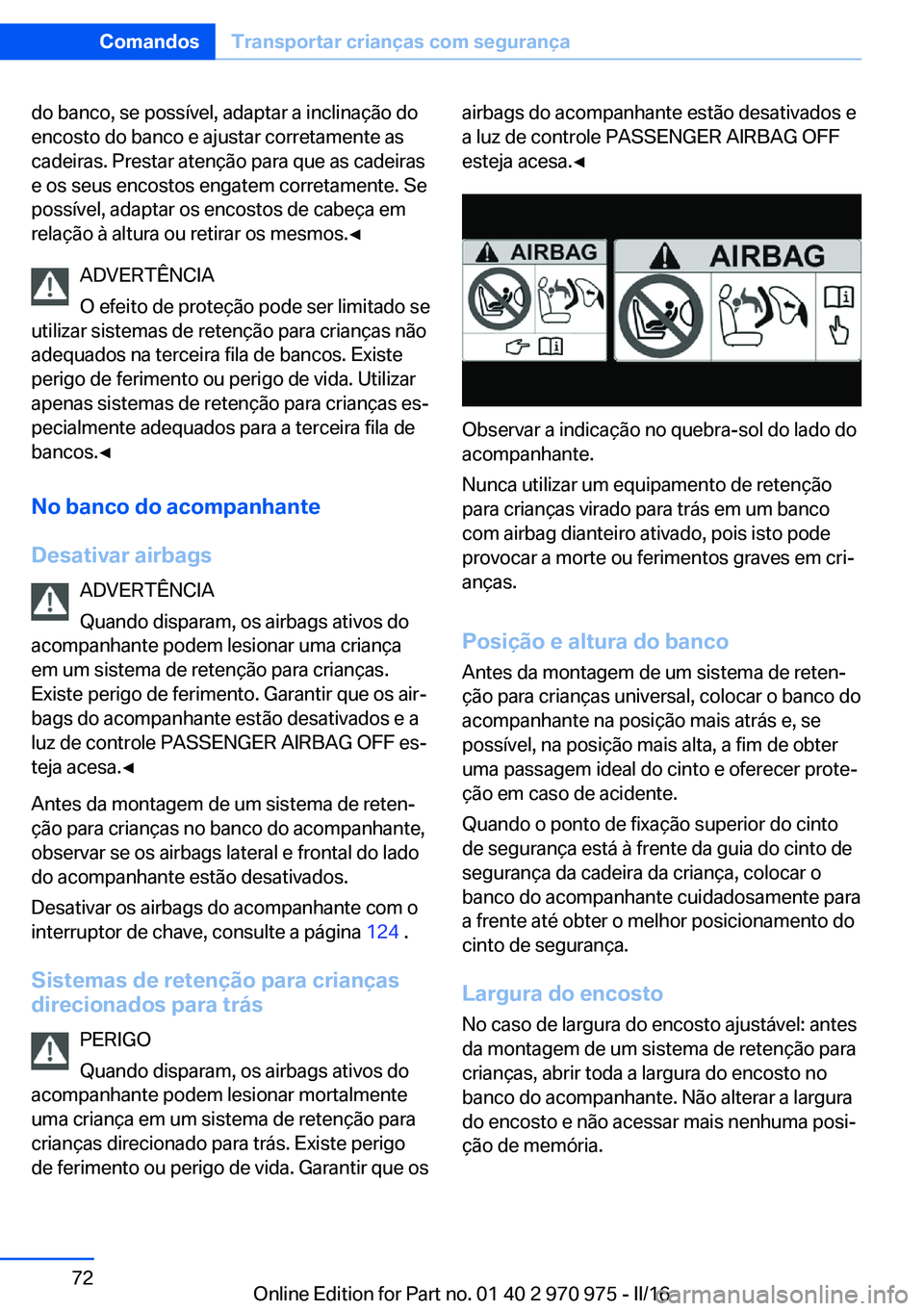

do banco, se possível, adaptar a inclinação do
encosto do banco e ajustar corretamente as
cadeiras. Prestar atenção para que as cadeiras
e os seus encostos engatem corretamente. Se
possível, adaptar os encostos de cabeça em
relação à altura ou retirar os mesmos.◀
ADVERTÊNCIA
O efeito de proteção pode ser limitado se
utilizar sistemas de retenção para crianças não
adequados na terceira fila de bancos. Existe
perigo de ferimento ou perigo de vida. Utilizar
apenas sistemas de retenção para crianças es‐
pecialmente adequados para a terceira fila de
bancos.◀
No banco do acompanhanteDesativar airbags ADVERTÊNCIA
Quando disparam, os airbags ativos do
acompanhante podem lesionar uma criança
em um sistema de retenção para crianças.
Existe perigo de ferimento. Garantir que os air‐
bags do acompanhante estão desativados e a
luz de controle PASSENGER AIRBAG OFF es‐
teja acesa.◀
Antes da montagem de um sistema de reten‐
ção para crianças no banco do acompanhante,
observar se os airbags lateral e frontal do lado
do acompanhante estão desativados.
Desativar os airbags do acompanhante com o
interruptor de chave, consulte a página 124 .
Sistemas de retenção para crianças
direcionados para trás
PERIGO
Quando disparam, os airbags ativos do
acompanhante podem lesionar mortalmente
uma criança em um sistema de retenção para
crianças direcionado para trás. Existe perigo
de ferimento ou perigo de vida. Garantir que osairbags do acompanhante estão desativados e
a luz de controle PASSENGER AIRBAG OFF
esteja acesa.◀
Observar a indicação no quebra-sol do lado do
acompanhante.
Nunca utilizar um equipamento de retenção
para crianças virado para trás em um banco
com airbag dianteiro ativado, pois isto pode
provocar a morte ou ferimentos graves em cri‐
anças.
Posição e altura do banco
Antes da montagem de um sistema de reten‐
ção para crianças universal, colocar o banco do
acompanhante na posição mais atrás e, se
possível, na posição mais alta, a fim de obter
uma passagem ideal do cinto e oferecer prote‐
ção em caso de acidente.
Quando o ponto de fixação superior do cinto
de segurança está à frente da guia do cinto de
segurança da cadeira da criança, colocar o
banco do acompanhante cuidadosamente para
a frente até obter o melhor posicionamento do
cinto de segurança.
Largura do encosto
No caso de largura do encosto ajustável: antes
da montagem de um sistema de retenção para
crianças, abrir toda a largura do encosto no
banco do acompanhante. Não alterar a largura
do encosto e não acessar mais nenhuma posi‐
ção de memória.
Seite 72ComandosTransportar crianças com segurança72
Online Edition for Part no. 01 40 2 970 975 - II/16

Fixação da cadeira da criança ISOFIXNotaPara aplicar e utilizar sistemas de retenção
para crianças ISOFIX, respeitar os manuais eas indicações de segurança do fabricante do
sistema de retenção para crianças ISOFIX.
Sistemas de retenção para crianças ISOFIX adequados

GrupoPeso da cri‐
ançaIdade aproxi‐
madaClasse/categoria
– a)Banc
o do
acom
pa‐
nhant
eBancos
traseiros,
lado exte‐
rior
2.ª fila de
bancosBanco
traseiro,
no meio
2.ª fila
de ban‐
cosBancos
trasei‐
ros
3.ª fila
de ban‐
cosAlcofaF - ISO/L1
G - ISO/L2X
XIL
ILX
XX
X0Até 10 kgAté 9 mesesE - ISO/R1XILXX0+Até 13 kgAté 18 me‐
sesE - ISO/R1
D - ISO/R2
C - ISO/R3X
X
XIL
IL
ILX
X
XX
X
XI9 - 18 kgAté 4 anosD - ISO/R2
C - ISO/R3
B - ISO/F2
B1 - ISO/F2X
A - ISO/F3X
X
X
X
XIL
IL
IL, IUF
IL, IUF
IL, IUFX
X
X
X
XX
X
X
X
XIL: de acordo com a lista de veículos fornecida com a cadeira de criança, o banco é adequado
para a instalação de sistemas de retenção para crianças ISOFIX da categoria semi-universal.IUF: adequado para sistemas de retenção para crianças da categoria universal aprovados para
uso neste grupo de peso.X: o banco não está equipado com pontos de fixação para o sistema ISOFIX ou homologado
para isso.Seite 73Transportar crianças com segurançaComandos73
Online Edition for Part no. 01 40 2 970 975 - II/16

Suportes para ancoragens ISOFIX
inferiores
Nota ADVERTÊNCIA
Se os sistemas de retenção para crian‐
ças ISOFIX não engatarem corretamente, o
efeito de proteção dos sistemas de retenção
para crianças ISOFIX pode estar limitado.
Existe perigo de ferimento ou perigo de vida.
Prestar atenção para a ancoragem inferior en‐
gate corretamente e o sistema de retenção
para crianças se encontre firmemente fixado
ao encosto do banco.◀
Posição O respectivo símbolo indica os supor‐
tes para as ancoragens ISOFIX inferio‐
res.
Os suportes para as ancoragens ISOFIX infe‐
riores se encontram na folga entre o banco e o
encosto.
Antes da montagem de sistemas de retenção para crianças ISOFIX
Puxar o cinto de segurança para fora da zona
de fixação da cadeira da criança.
montagem de sistemas de retenção
para crianças ISOFIX
1.Montar o sistema de retenção para crian‐
ças, ver as indicações do fabricante.2.Certificar-se de que as duas ancoragens
ISOFIX estão corretamente engatadas.
Cinta de fixação ISOFIX superior
Pontos de fixação O símbolo indica o ponto de fixação
para a cinta de fixação superior.
Para a cinta de fixação superior dos sistemas
de retenção para crianças ISOFIX existem dois
pontos de fixação.
Nota ATENÇÃO
Os pontos de fixação para as cintas de fi‐
xação superiores dos sistemas de retenção
para crianças estão apenas previstos para es‐
sas cintas de fixação. Os pontos de fixação po‐
dem ser danificados se fixar outros objetos.
Existe perigo de danos materiais. Fixar os sis‐
temas de retenção para crianças nas cintas de
fixação superiores.◀
Guia da cinta de fixação ADVERTÊNCIA
No caso de uma aplicação errada da
cinta de fixação superior no sistema de reten‐
ção para crianças, o efeito de proteção pode
estar reduzido. Existe perigo de ferimento.
Prestar atenção para que a cinta de fixação su‐
perior não seja passada sobre arestas vivas e
não seja torcida até o ponto de fixação supe‐
rior.◀
Seite 74ComandosTransportar crianças com segurança74
Online Edition for Part no. 01 40 2 970 975 - II/16

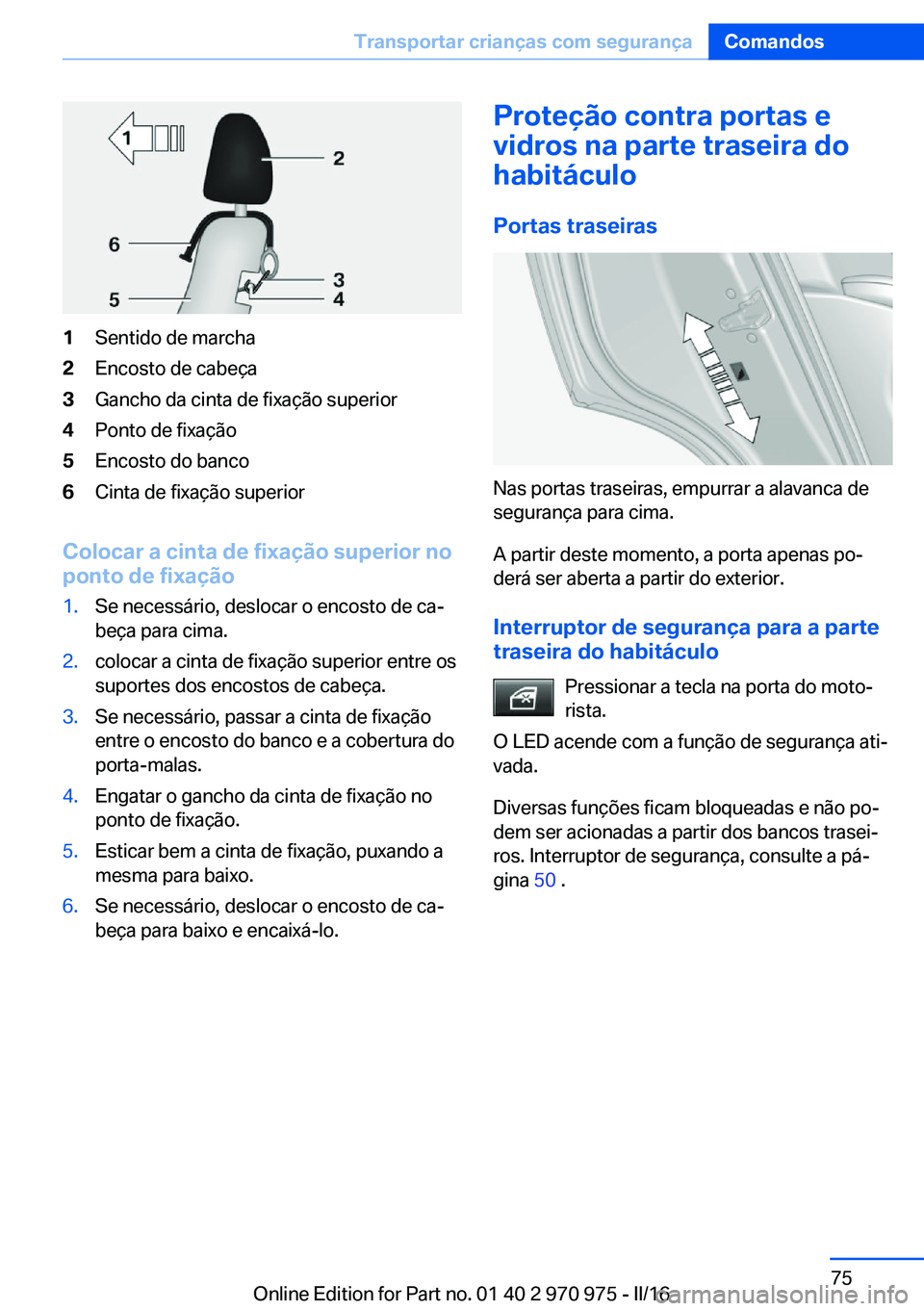

1Sentido de marcha2Encosto de cabeça3Gancho da cinta de fixação superior4Ponto de fixação5Encosto do banco6Cinta de fixação superior
Colocar a cinta de fixação superior no
ponto de fixação
1.Se necessário, deslocar o encosto de ca‐
beça para cima.2.colocar a cinta de fixação superior entre os
suportes dos encostos de cabeça.3.Se necessário, passar a cinta de fixação
entre o encosto do banco e a cobertura do
porta-malas.4.Engatar o gancho da cinta de fixação no
ponto de fixação.5.Esticar bem a cinta de fixação, puxando a
mesma para baixo.6.Se necessário, deslocar o encosto de ca‐
beça para baixo e encaixá-lo.Proteção contra portas e
vidros na parte traseira do
habitáculo
Portas traseiras
Nas portas traseiras, empurrar a alavanca de
segurança para cima.
A partir deste momento, a porta apenas po‐
derá ser aberta a partir do exterior.
Interruptor de segurança para a parte
traseira do habitáculo
Pressionar a tecla na porta do moto‐
rista.
O LED acende com a função de segurança ati‐
vada.
Diversas funções ficam bloqueadas e não po‐
dem ser acionadas a partir dos bancos trasei‐
ros. Interruptor de segurança, consulte a pá‐
gina 50 .
Seite 75Transportar crianças com segurançaComandos75
Online Edition for Part no. 01 40 2 970 975 - II/16

DirigirEquipamento da viaturaNeste capítulo são descritos todos os equipa‐
mentos de série, versões nacionais e equipa‐
mentos especiais oferecidos na série. Como
isso, também estão descritos equipamentos
não disponíveis na viatura devido, por exem‐
plo, ao equipamento especial selecionado ou a
versão nacional. Isso também se aplica a fun‐
ções e sistemas relevantes para a segurança.
Se utilizar as respectivas funções e sistemas, é
necessário cumprir os respectivos regulamen‐
tos do país.

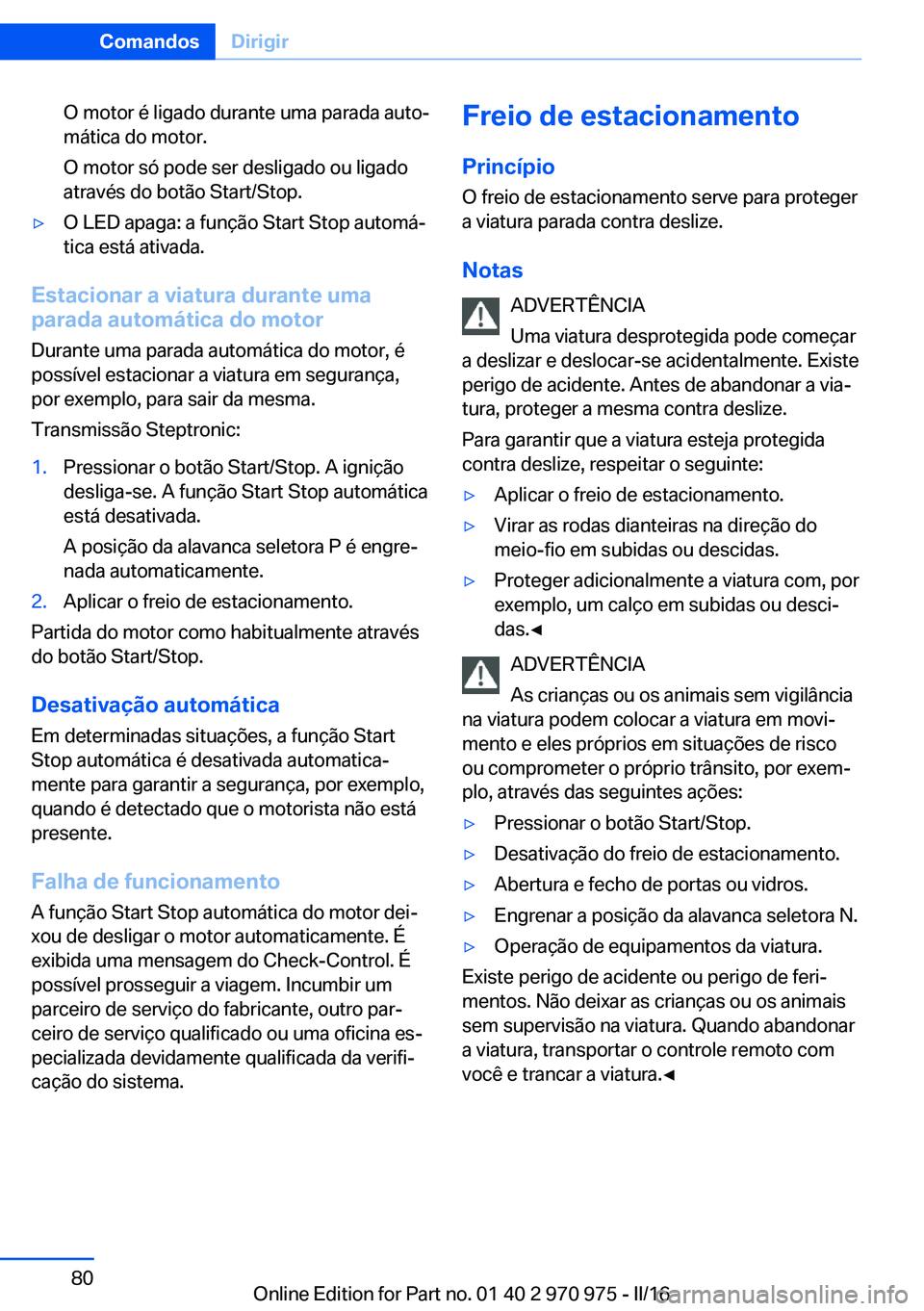

Botão Start/Stop Princípio Pressionando o botão Start/
Stop, a ignição é ligada ou desli‐
gada e o motor começa traba‐
lhando.
O motor começa trabalhando
se, pressionando o botão Start/Stop, o freio de
pé for acionado.
Ignição ligada Pressionar o botão Start/Stop, mas não pisar o
freio.
Todos os sistemas estão operacionais.
A maioria das luzes de controle e de advertên‐
cia no painel de instrumentos acendem por
períodos diferentes.
Com o motor parado, desligar a ignição e os
consumidores elétricos não necessários, para
não sobrecarregar a bateria.
Ignição desligada Pressionar novamente o botão Start/Stop, mas
não pisar o freio.Todas as luzes de controle no painel de instru‐
mentos apagam.
Com o motor parado, desligar a ignição e os
consumidores elétricos não necessários, para
não sobrecarregar a bateria.
Notas
Ao desligar a ignição, é automaticamente en‐
grenada a posição da alavanca seletora P se
estiver a posição D ou R da alavanca seletora
engrenada.
A ignição é desligada automaticamente com a
viatura imobilizada e o motor parado nas se‐
guintes situações:▷Ao trancar, mesmo com a luz baixa ligada.▷Pouco antes da bateria estar descarre‐
gada, para que seja possível uma partida
do motor.▷Ao abrir ou fechar a porta do motorista, se
o cinto de segurança do motorista estiver
retirado e a luz baixa desligada.▷Ao retirar o cinto de segurança do moto‐
rista, se a porta do motorista for aberta e
se a luz baixa estiver desligada.
Após cerca de 15 minutos sem utilização, é
comutado de luz baixa para luz de presença.
Disponibilidade do rádio Ativar a disponibilidade do rádio: com o motor
em funcionamento, pressionar o botão Start/
Stop.
Alguns consumidores elétricos permanecem
operacionais.
A disponibilidade do rádio é desligada automa‐
ticamente nas seguintes situações:
▷Após cerca de 8 minutos.▷No caso de bloqueio através do fecho cen‐
tral.Seite 76ComandosDirigir76
Online Edition for Part no. 01 40 2 970 975 - II/16

▷Pouco antes da bateria estar descarre‐
gada, para que seja possível uma partida
do motor.
A disponibilidade do rádio se mantém ativa se
a ignição desligar automaticamente, por exem‐
plo, pelos seguintes motivos:
▷Abertura ou fecho da porta do motorista.▷Tirar o cinto de segurança do motorista.▷Em caso de comutação automática de luz
baixa para luz de presença.
Com o motor desligado e a ignição ligada,
quando a porta é aberta, é automaticamente
feita a comutação para a disponibilidade do rá‐
dio quando a luz está desligada ou, dispondo a
viatura do respectivo equipamento, quando a
luz diurna de circulação está ligada.
Partida do motor
Notas PERIGO
Caso um tubo de escape esteja blo‐
queado ou se houver uma ventilação insufici‐
ente, os gases de escape nocivos para a saúde
podem penetrar na viatura. Os gases de es‐
cape contêm monóxido de carbono, que é in‐
color e inodoro mas altamente tóxico. Em re‐
cintos fechados, os gases de escape podem
acumular-se fora da viatura. Existe perigo de
vida. Manter livre o tubo de escape e garantir
uma ventilação suficiente.◀
ADVERTÊNCIA
Uma viatura desprotegida pode começar
a deslizar e deslocar-se acidentalmente. Existe
perigo de acidente. Antes de abandonar a via‐
tura, proteger a mesma contra deslize.
Para garantir que a viatura esteja protegida
contra deslize, respeitar o seguinte:
▷Aplicar o freio de estacionamento.▷Virar as rodas dianteiras na direção do
meio-fio em subidas ou descidas.▷Proteger adicionalmente a viatura com, por
exemplo, um calço em subidas ou desci‐
das.◀
ATENÇÃO
Em caso de tentativas de partida repeti‐
das ou frequentes, o combustível não é quei‐
mado ou é insuficientemente queimado. O ca‐
talisador pode sobreaquecer. Existe perigo de
danos materiais. Evitar partidas repetidas e
frequentes.◀
Motor a diesel
Com o motor frio e temperaturas inferiores a
0 ℃, o processo de partida pode demorar um
pouco devido ao pré-aquecimento automático.
É exibida uma mensagem do Check-Control.
Transmissão Steptronic
Partida do motor
1.Pisar o freio.2.Pressionar o botão Start/Stop.
A partida é efetuada automaticamente durante
um determinado período de tempo e desliga
assim que o motor iniciar.
Parada do motor Notas ADVERTÊNCIA
As crianças ou os animais sem vigilância
na viatura podem colocar a viatura em movi‐
mento e eles próprios em situações de risco
ou comprometer o próprio trânsito, por exem‐ plo, através das seguintes ações:
▷Pressionar o botão Start/Stop.▷Desativação do freio de estacionamento.▷Abertura e fecho de portas ou vidros.▷Engrenar a posição da alavanca seletora N.▷Operação de equipamentos da viatura.Seite 77DirigirComandos77
Online Edition for Part no. 01 40 2 970 975 - II/16

Existe perigo de acidente ou perigo de feri‐
mentos. Não deixar as crianças ou os animais
sem supervisão na viatura. Quando abandonar
a viatura, transportar o controle remoto com
você e trancar a viatura.◀
ADVERTÊNCIA
Uma viatura desprotegida pode começar
a deslizar e deslocar-se acidentalmente. Existe
perigo de acidente. Antes de abandonar a via‐
tura, proteger a mesma contra deslize.
Para garantir que a viatura esteja protegida
contra deslize, respeitar o seguinte:▷Aplicar o freio de estacionamento.▷Virar as rodas dianteiras na direção do
meio-fio em subidas ou descidas.▷Proteger adicionalmente a viatura com, por
exemplo, um calço em subidas ou desci‐
das.◀
Antes de entrar na máquina de
lavagem automática
Para que a viatura possa circular na máquina
de lavagem automática, prestar atenção as in‐
formações sobre lavagem em sistemas auto‐
máticos de lavagem ou máquinas de lavagem
automática, consulte a página 293 .
Transmissão Steptronic
Desligar o motor
1.Com a viatura parada, selecionar a posição
da alavanca seletora P.2.Pressionar o botão Start/Stop.
O motor é desligado.
A disponibilidade do rádio é ligada.3.Aplicar o freio de estacionamento.Função Start Stop
automática
Princípio A função Start Stop automática ajuda a econo‐
mizar combustível. Para isso, o sistema desliga
o motor durante uma parada, por exemplo, em
congestionamentos ou nos semáforos. A igni‐ ção permanece ligada. Para iniciar, o motor liga
automaticamente.
Nota Após cada partida do motor através do botão
Start/Stop, a função Start Stop automática
está pronta.
A função é ativada a partir de cerca de 5 km/h.
Parada do motor
O motor é desligado automaticamente durante
a parada sob as seguintes condições:
Transmissão Steptronic:▷Alavanca seletora na posição D.▷Durante todo o período de imobilização da
viatura, o pedal do freio é mantido pressio‐
nado ou a viatura é freada pela função Au‐
tomatic Hold.▷O cinto de segurança do motorista está
colocado ou a porta do motorista está fe‐
chada.
Com o motor desligado é reduzido o volume
de ar do sistema de ar-condicionado.
Indicações no painel de instrumentos A visualização sinaliza que a fun‐
ção Start Stop automática está
preparada para a partida auto‐
mática do motor.
A visualização sinaliza que não
foram cumpridos os requisitos
para uma parada automática do
motor.
Seite 78ComandosDirigir78
Online Edition for Part no. 01 40 2 970 975 - II/16

Limites da função
O motor não é desligado automaticamente nas
seguintes situações:▷Temperatura exterior baixa demais.▷Temperatura exterior elevada e funciona‐
mento do ar-condicionado automático.▷O habitáculo ainda não está aquecido ou
resfriado conforme desejado.▷O motor ainda não está à temperatura de
funcionamento.▷Forte ângulo de viragem ou processo de
viragem.▷Após marcha à ré.▷Embaçamento do vidro com o ar-condicio‐
nado automático ligado.▷A bateria da viatura está descarregada.▷Em posições elevadas.▷O capô está destrancado.▷O Hill Descendent Control HDC está ativo.▷O assistente para estacionamento está ati‐
vado.▷Trânsito Stop&Go.▷Alavanca seletora na posição N, M/S ou R.▷Utilização de combustível com um elevado
teor de etanol.
Partida do motor
Para iniciar, o motor se liga automaticamente
sob as condições referidas a seguir:
▷Transmissão Steptronic: liberando o pedal
do freio.
Estando ativada a função Automatic Hold:
pisar o pedal do acelerador.
Depois da partida do motor, acelerar como ha‐
bitualmente.
Função de segurança Após a desconexão automática, o motor não
inicia automaticamente se estiver preenchida
uma das seguintes condições:
▷Cinto de segurança do motorista não colo‐
cado e porta do motorista aberta.▷O capô foi destrancado.
Algumas luzes de controle acendem com du‐
rações diferentes.
O motor só pode ser ligado através do botão
Start/Stop.
Limites da função Mesmo que não se deseje iniciar, o motor des‐
ligado se liga automaticamente nas seguintes situações:
▷Habitáculo muito quente com a função de
refrigeração ligada.▷No processo de viragem.▷Transmissão Steptronic: mudar da posição
da alavanca seletora D para N, R ou M/S.▷Transmissão Steptronic: mudar da posição
da alavanca seletora P para N, D, R ou M/S.▷Embaçamento do vidro com o ar-condicio‐
nado automático ligado.▷A bateria da viatura está descarregada.▷Habitáculo muito fresco com a aqueci‐
mento ligado.
Desativar/ativar o sistema
manualmente
Através da tecla
Pressionar a tecla.
▷O LED acende: a função Start Stop auto‐
mática está desativada.Seite 79DirigirComandos79
Online Edition for Part no. 01 40 2 970 975 - II/16

O motor é ligado durante uma parada auto‐
mática do motor.
O motor só pode ser desligado ou ligado
através do botão Start/Stop.▷O LED apaga: a função Start Stop automá‐
tica está ativada.
Estacionar a viatura durante uma
parada automática do motor
Durante uma parada automática do motor, é
possível estacionar a viatura em segurança,
por exemplo, para sair da mesma.
Transmissão Steptronic:
1.Pressionar o botão Start/Stop. A ignição
desliga-se. A função Start Stop automática
está desativada.
A posição da alavanca seletora P é engre‐
nada automaticamente.2.Aplicar o freio de estacionamento.
Partida do motor como habitualmente através
do botão Start/Stop.
Desativação automática
Em determinadas situações, a função Start
Stop automática é desativada automatica‐
mente para garantir a segurança, por exemplo,
quando é detectado que o motorista não está
presente.
Falha de funcionamento A função Start Stop automática do motor dei‐
xou de desligar o motor automaticamente. É
exibida uma mensagem do Check-Control. É
possível prosseguir a viagem. Incumbir um
parceiro de serviço do fabricante, outro par‐
ceiro de serviço qualificado ou uma oficina es‐
pecializada devidamente qualificada da verifi‐
cação do sistema.
Freio de estacionamento
Princípio O freio de estacionamento serve para proteger
a viatura parada contra deslize.
Notas ADVERTÊNCIA
Uma viatura desprotegida pode começar
a deslizar e deslocar-se acidentalmente. Existe
perigo de acidente. Antes de abandonar a via‐
tura, proteger a mesma contra deslize.
Para garantir que a viatura esteja protegida
contra deslize, respeitar o seguinte:▷Aplicar o freio de estacionamento.▷Virar as rodas dianteiras na direção do
meio-fio em subidas ou descidas.▷Proteger adicionalmente a viatura com, por
exemplo, um calço em subidas ou desci‐
das.◀
ADVERTÊNCIA
As crianças ou os animais sem vigilância
na viatura podem colocar a viatura em movi‐
mento e eles próprios em situações de risco
ou comprometer o próprio trânsito, por exem‐
plo, através das seguintes ações:
▷Pressionar o botão Start/Stop.▷Desativação do freio de estacionamento.▷Abertura e fecho de portas ou vidros.▷Engrenar a posição da alavanca seletora N.▷Operação de equipamentos da viatura.
Existe perigo de acidente ou perigo de feri‐
mentos. Não deixar as crianças ou os animais
sem supervisão na viatura. Quando abandonar
a viatura, transportar o controle remoto com
você e trancar a viatura.◀
Seite 80ComandosDirigir80
Online Edition for Part no. 01 40 2 970 975 - II/16
