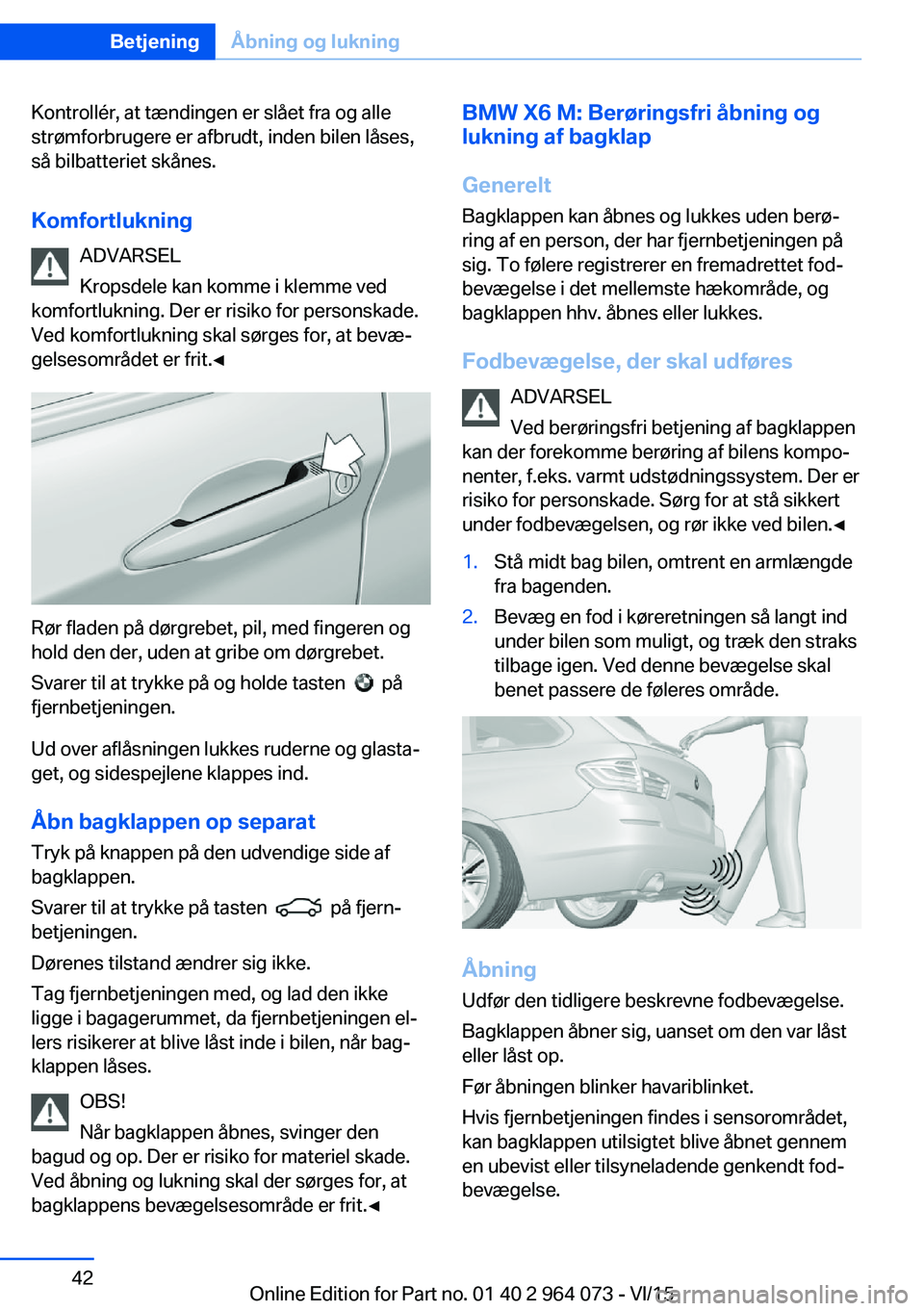

sensor BMW X5 M 2016 InstruktionsbØger (in Danish)

Kontrollér, at tændingen er slået fra og alle
strømforbrugere er afbrudt, inden bilen låses,
så bilbatteriet skånes.
Komfortlukning ADVARSEL
Kropsdele kan komme i klemme ved
komfortlukning. Der er risiko for personskade.
Ved komfortlukning skal sørges for, at bevæ‐
gelsesområdet er frit.◀
Rør fladen på dørgrebet, pil, med fingeren og
hold den der, uden at gribe om dørgrebet.
Svarer til at trykke på og holde tasten
på
fjernbetjeningen.
Ud over aflåsningen lukkes ruderne og glasta‐
get, og sidespejlene klappes ind.
Åbn bagklappen op separat
Tryk på knappen på den udvendige side af
bagklappen.
Svarer til at trykke på tasten
på fjern‐
betjeningen.
Dørenes tilstand ændrer sig ikke.
Tag fjernbetjeningen med, og lad den ikke
ligge i bagagerummet, da fjernbetjeningen el‐
lers risikerer at blive låst inde i bilen, når bag‐
klappen låses.
OBS!
Når bagklappen åbnes, svinger den
bagud og op. Der er risiko for materiel skade.
Ved åbning og lukning skal der sørges for, at
bagklappens bevægelsesområde er frit.◀
BMW X6 M: Berøringsfri åbning og lukning af bagklap
Generelt Bagklappen kan åbnes og lukkes uden berø‐
ring af en person, der har fjernbetjeningen på
sig. To følere registrerer en fremadrettet fod‐
bevægelse i det mellemste hækområde, og
bagklappen hhv. åbnes eller lukkes.
Fodbevægelse, der skal udføres ADVARSEL
Ved berøringsfri betjening af bagklappen
kan der forekomme berøring af bilens kompo‐
nenter, f.eks. varmt udstødningssystem. Der er
risiko for personskade. Sørg for at stå sikkert
under fodbevægelsen, og rør ikke ved bilen.◀1.Stå midt bag bilen, omtrent en armlængde
fra bagenden.2.Bevæg en fod i køreretningen så langt ind
under bilen som muligt, og træk den straks
tilbage igen. Ved denne bevægelse skal
benet passere de føleres område.
Åbning
Udfør den tidligere beskrevne fodbevægelse.
Bagklappen åbner sig, uanset om den var låst
eller låst op.
Før åbningen blinker havariblinket.
Hvis fjernbetjeningen findes i sensorområdet,
kan bagklappen utilsigtet blive åbnet gennem
en ubevist eller tilsyneladende genkendt fod‐
bevægelse.
Seite 42BetjeningÅbning og lukning42
Online Edition for Part no. 01 40 2 964 073 - VI/15

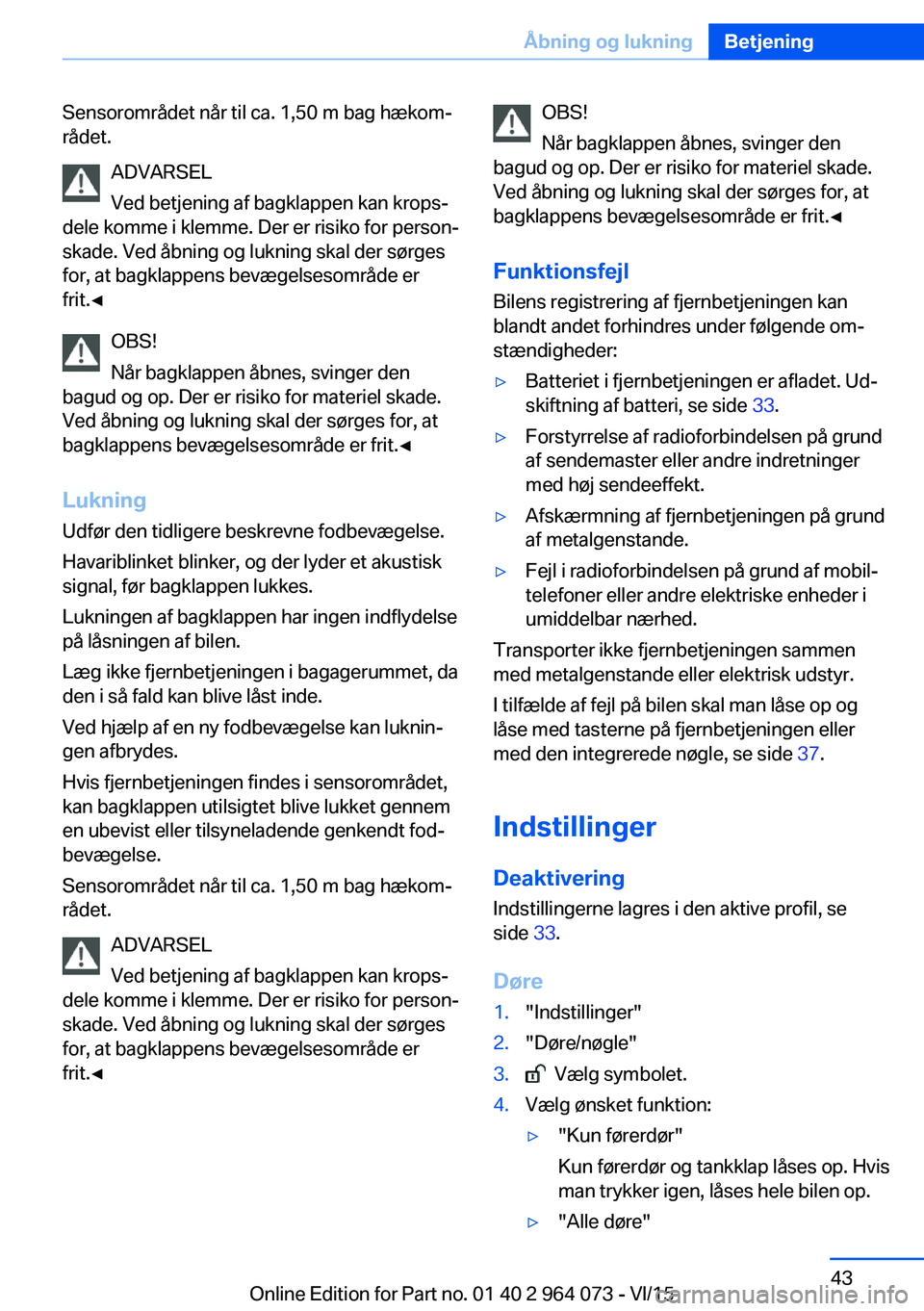

Sensorområdet når til ca. 1,50 m bag hækom‐
rådet.
ADVARSEL
Ved betjening af bagklappen kan krops‐
dele komme i klemme. Der er risiko for person‐
skade. Ved åbning og lukning skal der sørges
for, at bagklappens bevægelsesområde er
frit.◀
OBS!
Når bagklappen åbnes, svinger den
bagud og op. Der er risiko for materiel skade.
Ved åbning og lukning skal der sørges for, at
bagklappens bevægelsesområde er frit.◀
Lukning Udfør den tidligere beskrevne fodbevægelse.
Havariblinket blinker, og der lyder et akustisk
signal, før bagklappen lukkes.
Lukningen af bagklappen har ingen indflydelse
på låsningen af bilen.
Læg ikke fjernbetjeningen i bagagerummet, da
den i så fald kan blive låst inde.
Ved hjælp af en ny fodbevægelse kan luknin‐
gen afbrydes.
Hvis fjernbetjeningen findes i sensorområdet,
kan bagklappen utilsigtet blive lukket gennem
en ubevist eller tilsyneladende genkendt fod‐
bevægelse.
Sensorområdet når til ca. 1,50 m bag hækom‐
rådet.
ADVARSEL
Ved betjening af bagklappen kan krops‐
dele komme i klemme. Der er risiko for person‐
skade. Ved åbning og lukning skal der sørges
for, at bagklappens bevægelsesområde er
frit.◀OBS!
Når bagklappen åbnes, svinger den
bagud og op. Der er risiko for materiel skade.
Ved åbning og lukning skal der sørges for, at
bagklappens bevægelsesområde er frit.◀
Funktionsfejl
Bilens registrering af fjernbetjeningen kan
blandt andet forhindres under følgende om‐
stændigheder:▷Batteriet i fjernbetjeningen er afladet. Ud‐
skiftning af batteri, se side 33.▷Forstyrrelse af radioforbindelsen på grund
af sendemaster eller andre indretninger
med høj sendeeffekt.▷Afskærmning af fjernbetjeningen på grund
af metalgenstande.▷Fejl i radioforbindelsen på grund af mobil‐
telefoner eller andre elektriske enheder i
umiddelbar nærhed.
Transporter ikke fjernbetjeningen sammen
med metalgenstande eller elektrisk udstyr.
I tilfælde af fejl på bilen skal man låse op og
låse med tasterne på fjernbetjeningen eller
med den integrerede nøgle, se side 37.
Indstillinger Deaktivering
Indstillingerne lagres i den aktive profil, se
side 33.
Døre
1."Indstillinger"2."Døre/nøgle"3. Vælg symbolet.4.Vælg ønsket funktion:▷"Kun førerdør"
Kun førerdør og tankklap låses op. Hvis
man trykker igen, låses hele bilen op.▷"Alle døre"Seite 43Åbning og lukningBetjening43
Online Edition for Part no. 01 40 2 964 073 - VI/15

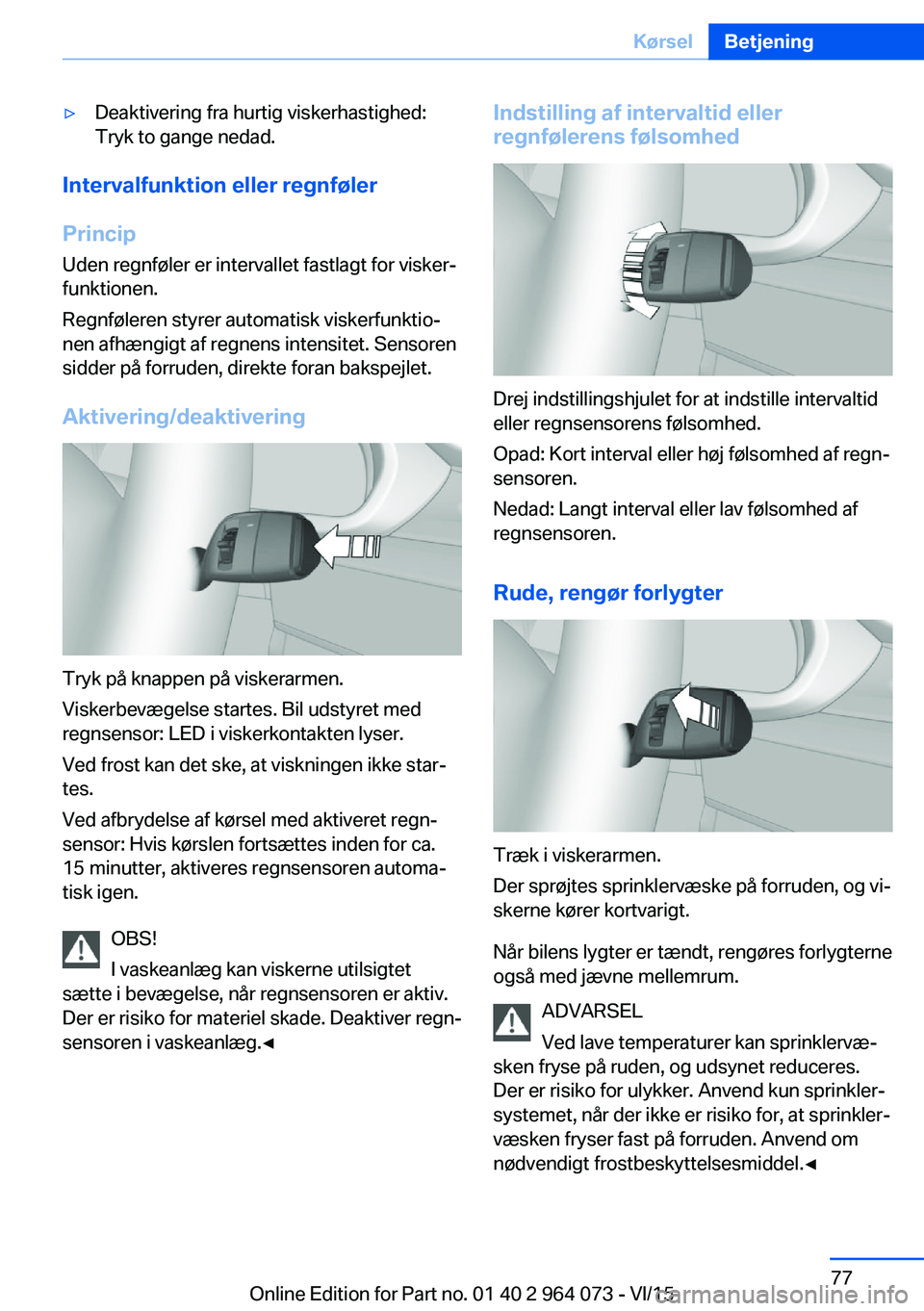

▷Deaktivering fra hurtig viskerhastighed:
Tryk to gange nedad.
Intervalfunktion eller regnføler
Princip Uden regnføler er intervallet fastlagt for visker‐
funktionen.
Regnføleren styrer automatisk viskerfunktio‐
nen afhængigt af regnens intensitet. Sensoren
sidder på forruden, direkte foran bakspejlet.
Aktivering/deaktivering
Tryk på knappen på viskerarmen.
Viskerbevægelse startes. Bil udstyret med
regnsensor: LED i viskerkontakten lyser.
Ved frost kan det ske, at viskningen ikke star‐
tes.
Ved afbrydelse af kørsel med aktiveret regn‐
sensor: Hvis kørslen fortsættes inden for ca.
15 minutter, aktiveres regnsensoren automa‐
tisk igen.
OBS!
I vaskeanlæg kan viskerne utilsigtet
sætte i bevægelse, når regnsensoren er aktiv.
Der er risiko for materiel skade. Deaktiver regn‐
sensoren i vaskeanlæg.◀
Indstilling af intervaltid eller
regnfølerens følsomhed
Drej indstillingshjulet for at indstille intervaltid
eller regnsensorens følsomhed.
Opad: Kort interval eller høj følsomhed af regn‐
sensoren.
Nedad: Langt interval eller lav følsomhed af
regnsensoren.
Rude, rengør forlygter
Træk i viskerarmen.
Der sprøjtes sprinklervæske på forruden, og vi‐
skerne kører kortvarigt.
Når bilens lygter er tændt, rengøres forlygterne
også med jævne mellemrum.
ADVARSEL
Ved lave temperaturer kan sprinklervæ‐
sken fryse på ruden, og udsynet reduceres.
Der er risiko for ulykker. Anvend kun sprinkler‐
systemet, når der ikke er risiko for, at sprinkler‐
væsken fryser fast på forruden. Anvend om
nødvendigt frostbeskyttelsesmiddel.◀
Seite 77KørselBetjening77
Online Edition for Part no. 01 40 2 964 073 - VI/15

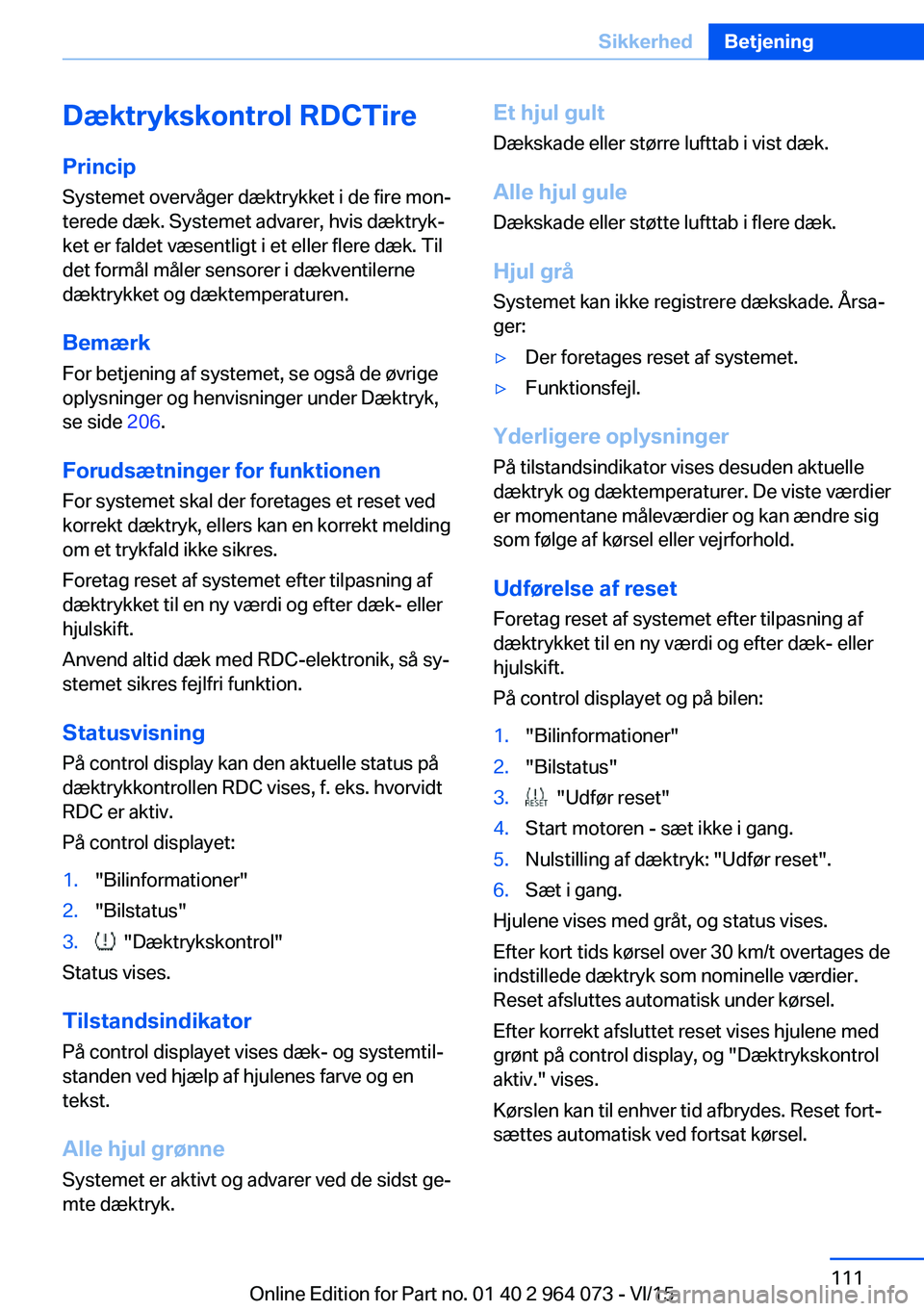

Dæktrykskontrol RDCTire
Princip Systemet overvåger dæktrykket i de fire mon‐
terede dæk. Systemet advarer, hvis dæktryk‐
ket er faldet væsentligt i et eller flere dæk. Til
det formål måler sensorer i dækventilerne
dæktrykket og dæktemperaturen.
Bemærk For betjening af systemet, se også de øvrige
oplysninger og henvisninger under Dæktryk,
se side 206.
Forudsætninger for funktionen
For systemet skal der foretages et reset ved
korrekt dæktryk, ellers kan en korrekt melding
om et trykfald ikke sikres.
Foretag reset af systemet efter tilpasning af
dæktrykket til en ny værdi og efter dæk- eller
hjulskift.
Anvend altid dæk med RDC-elektronik, så sy‐
stemet sikres fejlfri funktion.
Statusvisning
På control display kan den aktuelle status på
dæktrykkontrollen RDC vises, f. eks. hvorvidt
RDC er aktiv.
På control displayet:1."Bilinformationer"2."Bilstatus"3. "Dæktrykskontrol"
Status vises.
Tilstandsindikator
På control displayet vises dæk- og systemtil‐
standen ved hjælp af hjulenes farve og en
tekst.
Alle hjul grønne
Systemet er aktivt og advarer ved de sidst ge‐
mte dæktryk.
Et hjul gult
Dækskade eller større lufttab i vist dæk.
Alle hjul gule
Dækskade eller støtte lufttab i flere dæk.
Hjul grå
Systemet kan ikke registrere dækskade. Årsa‐
ger:▷Der foretages reset af systemet.▷Funktionsfejl.
Yderligere oplysninger
På tilstandsindikator vises desuden aktuelle
dæktryk og dæktemperaturer. De viste værdier
er momentane måleværdier og kan ændre sig
som følge af kørsel eller vejrforhold.
Udførelse af reset Foretag reset af systemet efter tilpasning af
dæktrykket til en ny værdi og efter dæk- eller
hjulskift.
På control displayet og på bilen:
1."Bilinformationer"2."Bilstatus"3. "Udfør reset"4.Start motoren - sæt ikke i gang.5.Nulstilling af dæktryk: "Udfør reset".6.Sæt i gang.
Hjulene vises med gråt, og status vises.
Efter kort tids kørsel over 30 km/t overtages de
indstillede dæktryk som nominelle værdier.
Reset afsluttes automatisk under kørsel.
Efter korrekt afsluttet reset vises hjulene med
grønt på control display, og "Dæktrykskontrol
aktiv." vises.
Kørslen kan til enhver tid afbrydes. Reset fort‐
sættes automatisk ved fortsat kørsel.
Seite 111SikkerhedBetjening111
Online Edition for Part no. 01 40 2 964 073 - VI/15

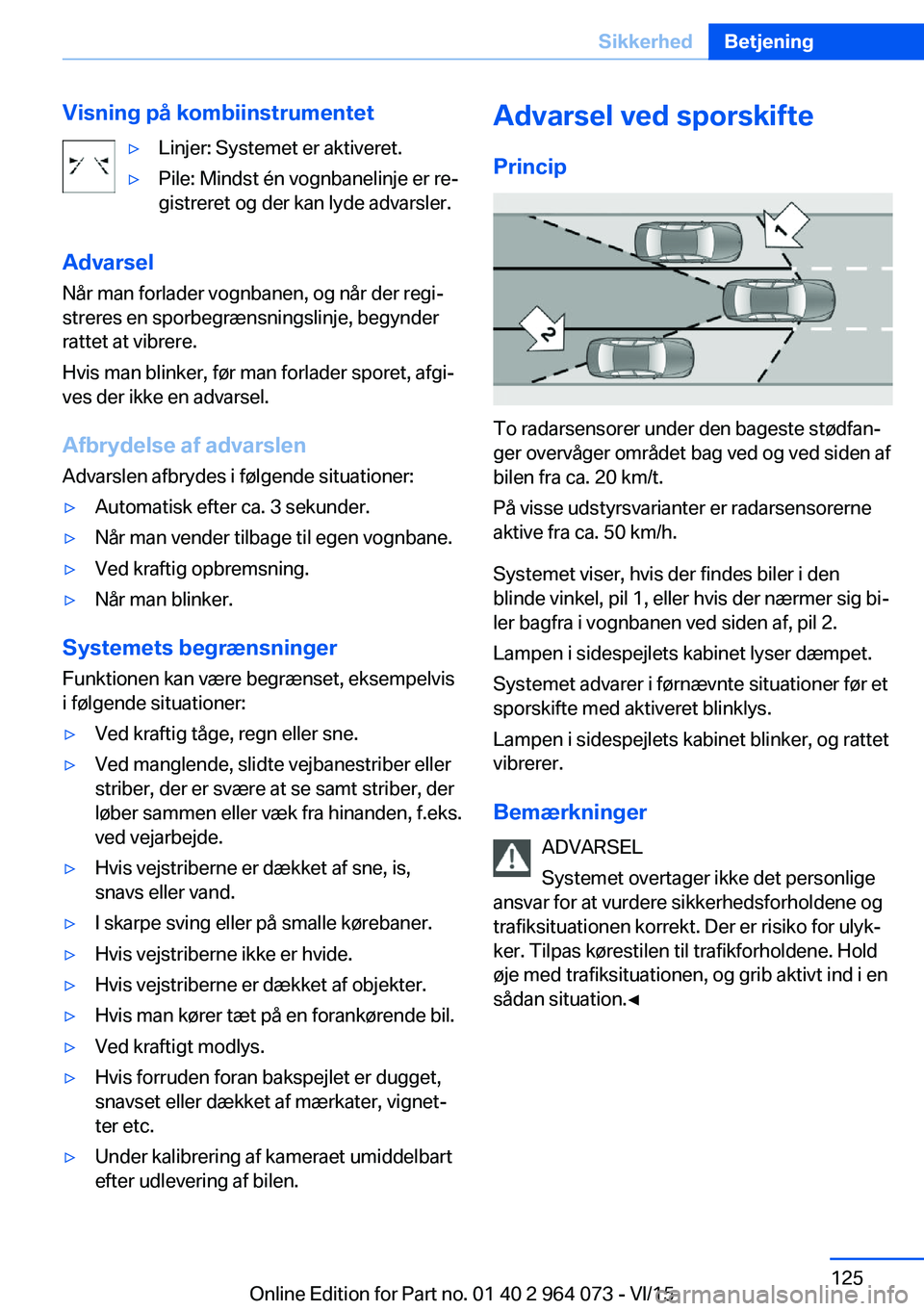

Visning på kombiinstrumentet▷Linjer: Systemet er aktiveret.▷Pile: Mindst én vognbanelinje er re‐
gistreret og der kan lyde advarsler.
Advarsel
Når man forlader vognbanen, og når der regi‐
streres en sporbegrænsningslinje, begynder
rattet at vibrere.
Hvis man blinker, før man forlader sporet, afgi‐
ves der ikke en advarsel.
Afbrydelse af advarslen Advarslen afbrydes i følgende situationer:
▷Automatisk efter ca. 3 sekunder.▷Når man vender tilbage til egen vognbane.▷Ved kraftig opbremsning.▷Når man blinker.
Systemets begrænsningerFunktionen kan være begrænset, eksempelvis
i følgende situationer:
▷Ved kraftig tåge, regn eller sne.▷Ved manglende, slidte vejbanestriber eller
striber, der er svære at se samt striber, der
løber sammen eller væk fra hinanden, f.eks.
ved vejarbejde.▷Hvis vejstriberne er dækket af sne, is,
snavs eller vand.▷I skarpe sving eller på smalle kørebaner.▷Hvis vejstriberne ikke er hvide.▷Hvis vejstriberne er dækket af objekter.▷Hvis man kører tæt på en forankørende bil.▷Ved kraftigt modlys.▷Hvis forruden foran bakspejlet er dugget,
snavset eller dækket af mærkater, vignet‐
ter etc.▷Under kalibrering af kameraet umiddelbart
efter udlevering af bilen.Advarsel ved sporskifte
Princip
To radarsensorer under den bageste stødfan‐
ger overvåger området bag ved og ved siden af
bilen fra ca. 20 km/t.
På visse udstyrsvarianter er radarsensorerne
aktive fra ca. 50 km/h.
Systemet viser, hvis der findes biler i den
blinde vinkel, pil 1, eller hvis der nærmer sig bi‐
ler bagfra i vognbanen ved siden af, pil 2.
Lampen i sidespejlets kabinet lyser dæmpet.
Systemet advarer i førnævnte situationer før et
sporskifte med aktiveret blinklys.
Lampen i sidespejlets kabinet blinker, og rattet
vibrerer.
Bemærkninger ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere sikkerhedsforholdene og
trafiksituationen korrekt. Der er risiko for ulyk‐
ker. Tilpas kørestilen til trafikforholdene. Hold
øje med trafiksituationen, og grib aktivt ind i en
sådan situation.◀
Seite 125SikkerhedBetjening125
Online Edition for Part no. 01 40 2 964 073 - VI/15

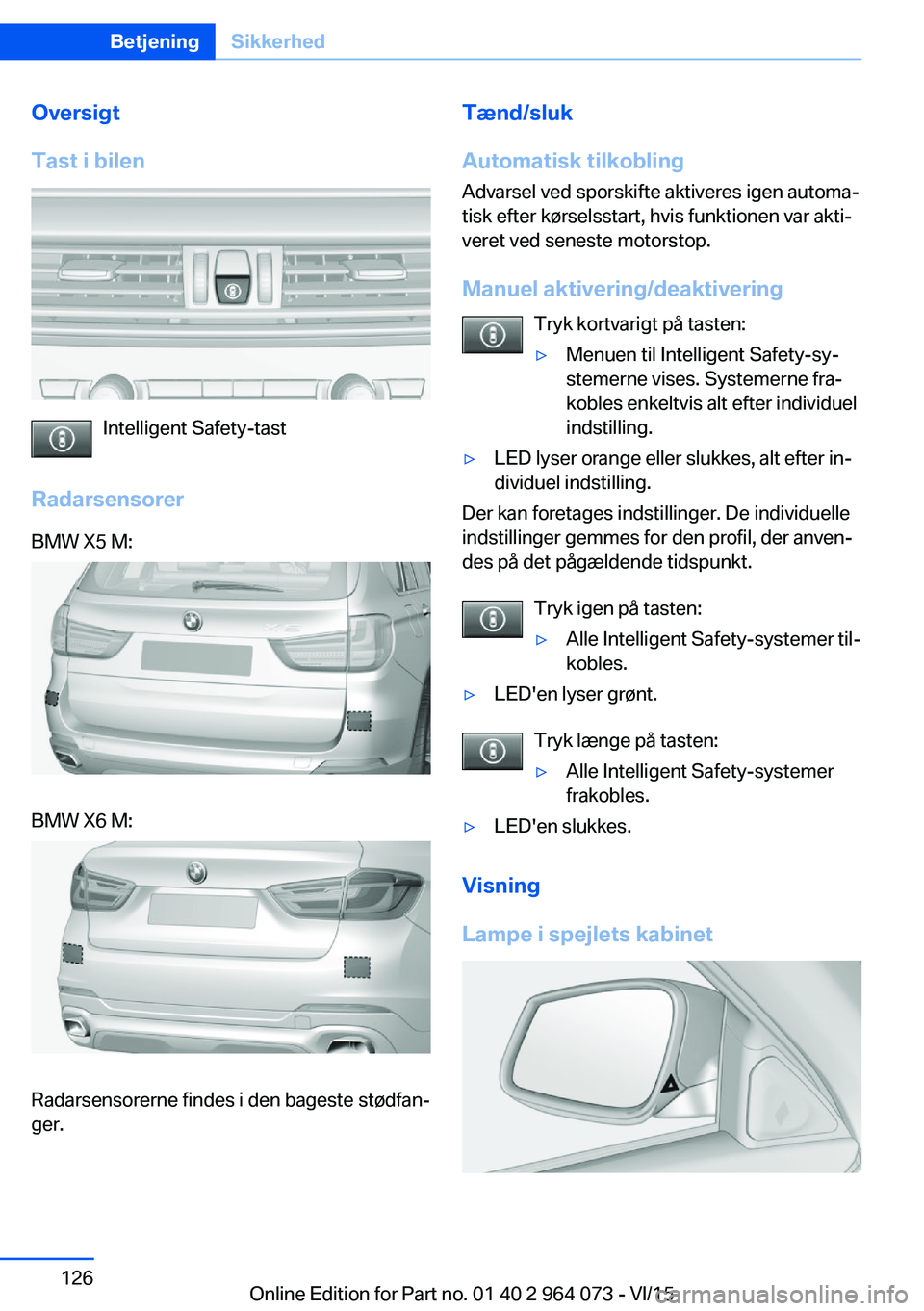

Oversigt
Tast i bilen
Intelligent Safety-tast
Radarsensorer
BMW X5 M:BMW X6 M:
Radarsensorerne findes i den bageste stødfan‐
ger.
Tænd/sluk
Automatisk tilkobling
Advarsel ved sporskifte aktiveres igen automa‐
tisk efter kørselsstart, hvis funktionen var akti‐
veret ved seneste motorstop.
Manuel aktivering/deaktivering Tryk kortvarigt på tasten:▷Menuen til Intelligent Safety-sy‐
stemerne vises. Systemerne fra‐
kobles enkeltvis alt efter individuel
indstilling.▷LED lyser orange eller slukkes, alt efter in‐
dividuel indstilling.
Der kan foretages indstillinger. De individuelle
indstillinger gemmes for den profil, der anven‐
des på det pågældende tidspunkt.
Tryk igen på tasten:
▷Alle Intelligent Safety-systemer til‐
kobles.▷LED'en lyser grønt.
Tryk længe på tasten:
▷Alle Intelligent Safety-systemer
frakobles.▷LED'en slukkes.
Visning
Lampe i spejlets kabinet
Seite 126BetjeningSikkerhed126
Online Edition for Part no. 01 40 2 964 073 - VI/15

▷Markeringen lyser ikke: Systemet er af‐
brudt.
Kort statusvisning
Valgt ønsket hastighed.
Hvis der ikke vises nogen hastighed, er de
nødvendige betingelser for anvendelsen ikke
opfyldt i øjeblikket.
Visninger på Head-Up-DisplayNogle informationer fra systemet kan også vi‐
ses på Head-Up-displayet.
Park Distance Control PDC Princip
PDC understøtter føreren ved parkering af bi‐
len. Langsom kørsel i retning af en genstand
bag, eller ved udstyrsvarianten PDC forrest
også foran, bilen meldes ved:
▷Akustiske signaler.▷Optiske signaler.
Generelt
Afstanden måles ved hjælp af fire ultralyds‐
sensorer i stødfangerne.
Rækkevidden udgør afhængigt af hindringens
form og miljøforhold ca. 2 m.
Der lyder først en akustisk advarsel ved føl‐
gende omstændigheder:
▷Ved sensorer foran og begge hjørnesenso‐
rer bag ved ca. 60 cm.▷Ved midterste sensorer bag ved
ca. 1,50 m.▷Ved truende kollision.Bemærkninger
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
ADVARSEL
Ved høje hastigheder ved aktiveret PDC
kan advarslen være forsinket på grund af de fy‐
siske omstændigheder. Der er risiko for per‐
sonskade eller materiel skade. Undgå at køre
for hurtigt mod et objekt. Undgå hurtig start,
før PDC bliver aktiv.◀
Oversigt
Med PDC forrest: Knap i bilen
Park Distance Control PDC
Ultralydssensorer PDC-sensorer på bilen.
Forudsætninger for funktionen
For at sikre fuld funktionsdygtighed:
Seite 141KørekomfortBetjening141
Online Edition for Part no. 01 40 2 964 073 - VI/15

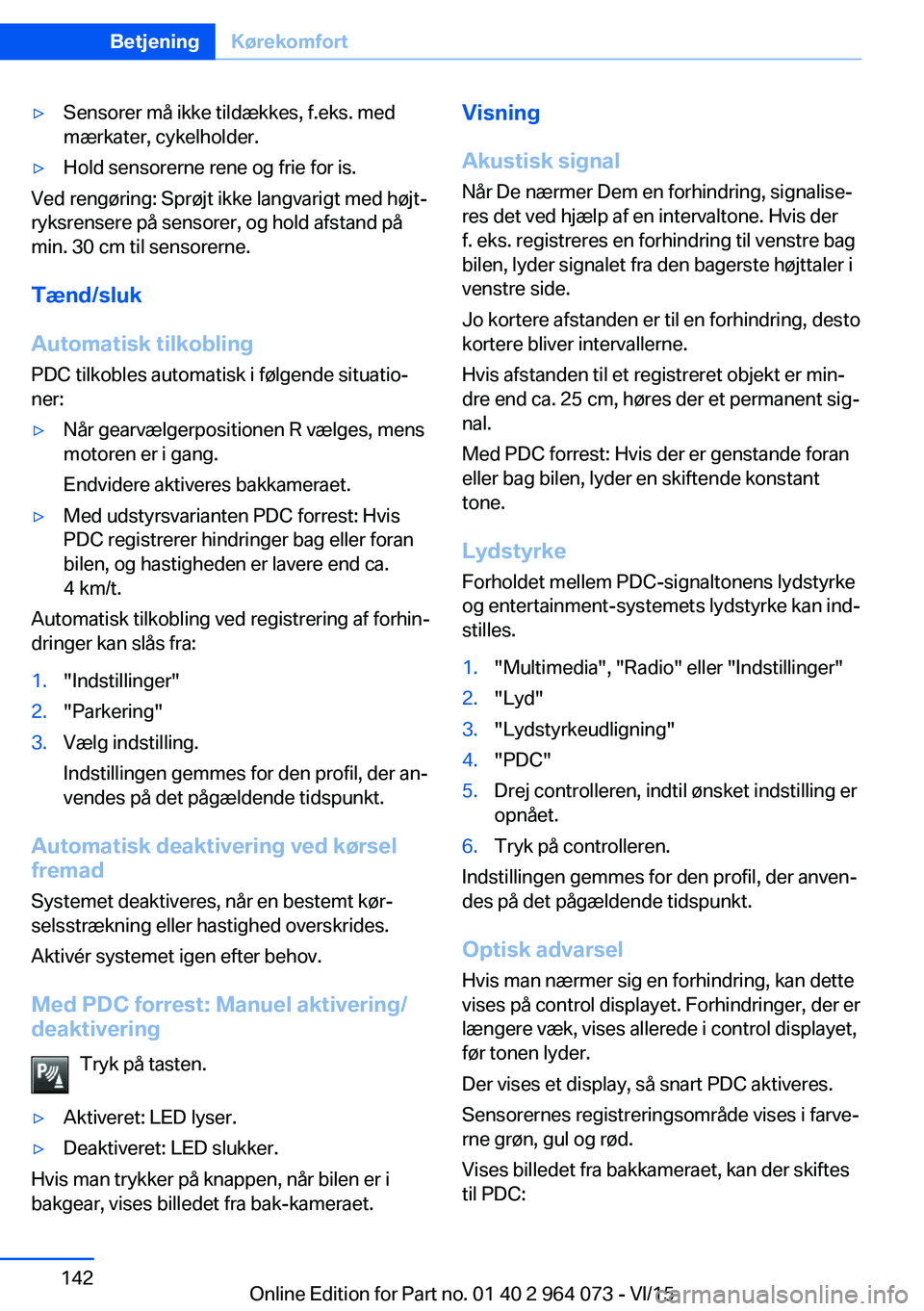

▷Sensorer må ikke tildækkes, f.eks. med
mærkater, cykelholder.▷Hold sensorerne rene og frie for is.
Ved rengøring: Sprøjt ikke langvarigt med højt‐
ryksrensere på sensorer, og hold afstand på
min. 30 cm til sensorerne.
Tænd/sluk
Automatisk tilkobling
PDC tilkobles automatisk i følgende situatio‐
ner:
▷Når gearvælgerpositionen R vælges, mens
motoren er i gang.
Endvidere aktiveres bakkameraet.▷Med udstyrsvarianten PDC forrest: Hvis
PDC registrerer hindringer bag eller foran
bilen, og hastigheden er lavere end ca.
4 km/t.
Automatisk tilkobling ved registrering af forhin‐
dringer kan slås fra:
1."Indstillinger"2."Parkering"3.Vælg indstilling.
Indstillingen gemmes for den profil, der an‐
vendes på det pågældende tidspunkt.
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Med PDC forrest: Manuel aktivering/
deaktivering
Tryk på tasten.
▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
Hvis man trykker på knappen, når bilen er i
bakgear, vises billedet fra bak-kameraet.
Visning
Akustisk signal
Når De nærmer Dem en forhindring, signalise‐
res det ved hjælp af en intervaltone. Hvis der
f. eks. registreres en forhindring til venstre bag
bilen, lyder signalet fra den bagerste højttaler i
venstre side.
Jo kortere afstanden er til en forhindring, desto
kortere bliver intervallerne.
Hvis afstanden til et registreret objekt er min‐
dre end ca. 25 cm, høres der et permanent sig‐
nal.
Med PDC forrest: Hvis der er genstande foran
eller bag bilen, lyder en skiftende konstant
tone.
Lydstyrke
Forholdet mellem PDC-signaltonens lydstyrke
og entertainment-systemets lydstyrke kan ind‐ stilles.1."Multimedia", "Radio" eller "Indstillinger"2."Lyd"3."Lydstyrkeudligning"4."PDC"5.Drej controlleren, indtil ønsket indstilling er
opnået.6.Tryk på controlleren.
Indstillingen gemmes for den profil, der anven‐
des på det pågældende tidspunkt.
Optisk advarsel Hvis man nærmer sig en forhindring, kan dette
vises på control displayet. Forhindringer, der er
længere væk, vises allerede i control displayet,
før tonen lyder.
Der vises et display, så snart PDC aktiveres.
Sensorernes registreringsområde vises i farve‐
rne grøn, gul og rød.
Vises billedet fra bakkameraet, kan der skiftes
til PDC:
Seite 142BetjeningKørekomfort142
Online Edition for Part no. 01 40 2 964 073 - VI/15

"Bakkamera"
Systemets begrænsninger
Med anhænger eller ved fyldt
anhængerstikdåse
De bagerste sensorer kan ikke foretage kor‐
rekte målinger. De frakobles derfor.
Der ses en Check Control-melding.
Grænser for ultralydsmåling Registreringen af objekter kan støde mod
grænserne af den fysiske ultralydsmåling,
f.eks. i følgende situationer:▷Ved småbørn og dyr.▷Ved personer med bestemt påklædning,
f.eks. frakker.▷Ved eksterne forstyrrelser med ultralyd,
f.eks. fra forbikørende køretøjer eller stø‐
jende maskiner.▷Ved tilsmudsede, overisede, beskadigede
eller ændrede sensorer.▷Under bestemte vejrbetingelser, f.eks. høj
luftfugtighed, regn, snevejr, ekstrem varme
eller kraftig vind.▷Ved andre køretøjers anhængertrækstæn‐
ger og -koblinger.▷Ved tynde eller kileformede objekter.▷Ved objekter i bevægelse.▷Ved højere liggende, fremspringende gen‐
stande, f.eks. vægfremspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved genstande med fin overflade eller
struktur, f.eks. hegn.▷Ved objekter med porøse overflader.
Allerede viste, lave objekter, f.eks. kantsten,
kan komme ind i sensorernes døde vinkel, før
eller efter der allerede lyder en konstant signal‐
tone.
Fejladvarsler
PDC kan vise en advarsel under følgende be‐tingelser, selvom der ikke findes en forhindring
i registreringsområdet:▷Ved kraftig regn.▷Ved stærk tilsmudsning eller tilisning af
sensorerne.▷Ved sensorer dækket med sne.▷Ved ru vejoverflader.▷Ved ujævnheder, f.eks. vejbump.▷I store rektangulære bygninger med glatte
vægge, f.eks. parkeringskældre.▷I vaskeanlæg.▷På grund af store mængder udstødnings‐
gas.▷Ved skævtsiddende afdækning på anhæn‐
gertrækket.▷På grund af andre ultralydskilder, f.eks. fe‐
jemaskiner, damprensere eller neonrør.
Funktionsfejl
Der ses en Check Control-melding.
På control display vises sensorernes registre‐
ringsområde skraveret.
PDC er afbrudt. Få systemet kontrolleret.
Surround View
Princip
Surround View indeholder forskellige kame‐
raassistentsystemer, det hjælper ved parkering
og i forbindelse med uoverskuelige udkørsler
og lyskryds.
▷Bakkamera, se side 144.▷Top View, se side 147.▷Side View, se side 148.Seite 143KørekomfortBetjening143
Online Edition for Part no. 01 40 2 964 073 - VI/15

Visning på control display
Funktionsbetingelse▷Bakkameraet er aktiveret.▷Bagklappen er helt lukket.
Aktivering af assistance-funktioner
Flere assistance-funktioner kan være aktive
samtidigt.
Zoomfunktionen for anhængerkørsel kan kun
aktiveres alene.
▷Parkeringshjælpelinjer
"Parkeringshjælpelinjer"
Vejbanestriber og vendecirkellinjer vises.
▷Markering af forhindringer
"Forhindringsmarkering"
Der vises tredimensionelle markeringer.
▷Anhængertræk
"Zoom anhængerkobling"
Zoom på anhængertræk vises.
Vejbanestriber
Vejbanestriber kan vises på billedet fra bakka‐
meraet.
Vejbanestriberne bidrager til at vurdere det
nødvendige pladsbehov ved parkering og ran‐
gering på jævn vej.
Vejbanestriberne er afhængige af det aktuelle
ratudslag og tilpasses kontinuerligt ved ratbe‐
vægelser.
Vendecirkellinjer
Vendecirkellinjerne kan kun vises på billedet
fra bakkameraet sammen med vejbanelinjer.
Vendecirkellinjerne viser forløbet af den mindst
mulige vendediameter på plan vejbane.
Fra et vist ratudslag vises kun en vendecirkel‐
linje.
Markering af forhindringer
Forhindringer bag bilen registreres af PDC-
sensorerne og, med det pågældende udstyr, af
bakkameraet.
Markering af forhindringer kan vises på billedet
fra bakkameraet.
Forhindringsmarkeringernes farver modsvarer
markeringerne for PDC.
Zoom på anhængertrækFor at lette tilkobling af en anhænger kan bil‐
ledfeltet ved anhængertrækket vises forstør‐
ret.
Seite 145KørekomfortBetjening145
Online Edition for Part no. 01 40 2 964 073 - VI/15
