engine BMW Z3M COUPE 1999 E36 Electrical Troubleshooting Manual



COMPONENT LOCATION CHART









COMP.8500.0 7100.0LOCATION DESCRIPTION
X9336 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in upper RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1

X9633
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-2

X9990 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
X9991 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . underside of LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2 11-5
X9994 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
X9995 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . underside of RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 11-5
X9997
(2 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . .
behind steering wheel



X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X10013 (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . behind steering wheel
X10054 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 02-1
X10059 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2
X10065

(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . .

LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-1


X10088 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3
X10170 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . near steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-3 01-1
X10182 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X10214
(3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
10-5
X10215 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 10-5
X10216 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in LH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-2 07-5
X10217 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in RH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-2 07-5
X10218 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2 01-1
X10218

(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .

under RH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11-2

01-1
X10239 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3 10-2



COMPONENT LOCATION CHART









COMP.8500.0 7100.0LOCATION DESCRIPTION
X10241 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2 05-5

X10244
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-3

X10245 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 01-3
X10246 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . in rear left speaker box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3 01-3
X10262 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X10263 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-5
X10266
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in RH forward side of luggage compartment (ROADSTER) . . . . . . . . . . . . . . . . . . . . .
27-3
04-5
X10266 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . 46-1 04-5
X10285 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46-3
X10299 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3 03-1
X10422 CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash

X11104

(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .

near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28-2


X11105 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X11106 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X11209 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3 03-1
X11277
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lift gate



X11287 CONNECTORS SOLDERED UP . . . . . . . . . center of dash
X11402 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11403 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X13004 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1

X13006

GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

05-3


X13016 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-2



COMPONENT LOCATION CHART









COMP.8500.0 7100.0LOCATION DESCRIPTION
X18280 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door

X18333
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on instrument cluster



X18349 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 08-3
X18350 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2 03-6
X18363 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X18364 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X18365
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
41-2
04-3
X18516 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 10-5
X18518 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 07-1
X18520 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console RADIO
X18521 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH side of luggage compartment CD CHANGER

X18766

(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

front Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . .



03-4
X18767 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . 03-4
X18983 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash
X18984 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3

X18994
(3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-1
01-1
X19007 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1 01-3
X19018 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X19022 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1 05-5
X19023 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash

X19245

(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



02-1
X19527 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 08-1



COMPONENT LOCATION CHART









COMP.8500.0 7100.0LOCATION DESCRIPTION
X19528 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2 02-5

X19565
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


11-3
X 2 1111 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2
X 2 111 2 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X 2 111 3 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X 2 111 4 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console

X23146
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-3

X60001 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 01-4
X60002 (24 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 04-2
X60003 (52 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 03-2
X60004 (40 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 09-1
X60005

(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

40-2

01-4
X62101 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-3 06-1
X62102 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42-2 06-1
X62201 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-3 06-1
X62202
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42-2
06-1
X64101 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-2
X64102 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-2
X64192 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box
X89977 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-3

X91009

(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11-2


Y1w . . ABS HYDRAULIC UNIT . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1



COMPONENT LOCATION CHART









COMP.8500.0 7100.0LOCATION DESCRIPTION
Y2 . . . . AIR CONDITIONING COMPRESSOR . . . . front RH side of engine compartment

Y4z . . .
WATER VALVE . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14-3

Y5 . . . . DRIVER’S SIDE MIRROR . . . . . . . . . . . . . . . in upper LH front door
Y6 . . . . PASSENGER’S SIDE MIRROR . . . . . . . . . . in upper RH front door
Y19 . . SHIFT–LOCK . . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2
Y6101 CYL. 1 FUEL INJECTION VALVE . . . . . . . . on cylinder head

Y6102
CYL. 2 FUEL INJECTION VALVE . . . . . . . .
on cylinder head



Y6103 CYL. 3 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6104 CYL. 4 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6105 CYL. 5 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6106 CYL. 6 FUEL INJECTION VALVE . . . . . . . . on cylinder head

Y6120

EVAPORATIVE EMISSION VALVE . . . . . . .

LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

44-1


Y6120 EVAPORATIVE EMISSION VALVE . . . . . . . LH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2
Y6130 IDLE SPEED CONTROL VALVE . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-1
Y6133 AIR PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2

Y6139
LEAKAGE DIAGNOSIS PUMP . . . . . . . . . . .
under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
47-1

Y6163 SECONDARY AIR PUMP VALVE . . . . . . . . LH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-2
Y6163 SECONDARY AIR PUMP VALVE . . . . . . . . LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44-2


Y6167

VALVE, INDIVIDUAL CONTROL INTAKE
SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

39-3




Y6275

VARIABLE CAMSHAFT CONTROL VALVE
1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31-3



A35y
BOARD
COMPUTER
(BC – LOW)
X10245
X18349

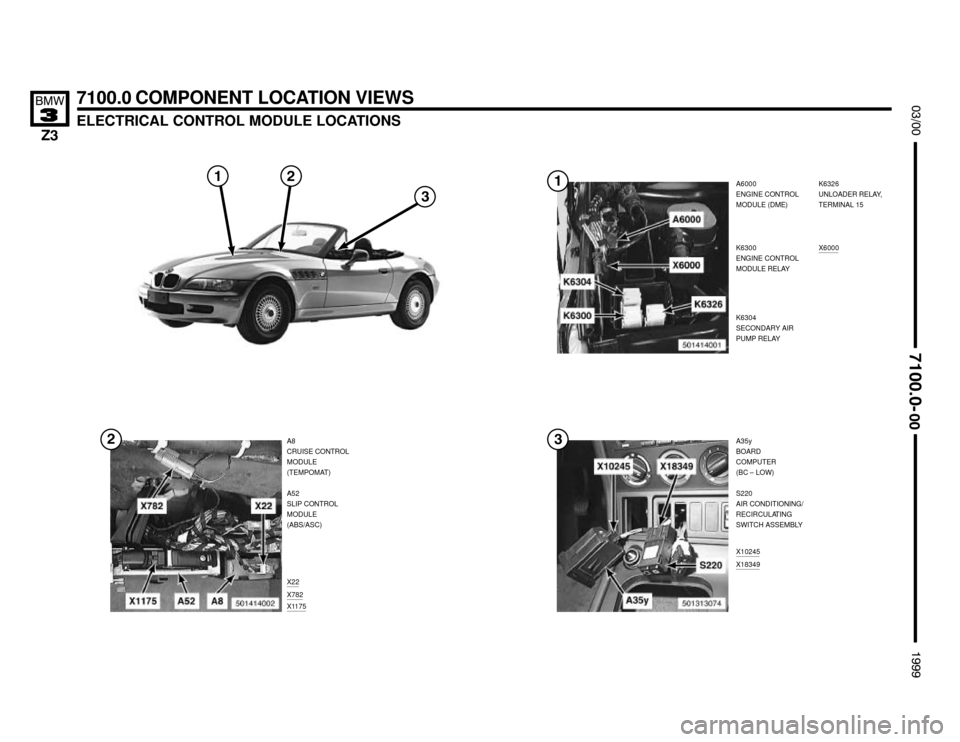

7100.0 COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS












A6000
ENGINE CONTROL
MODULE (DME)
A8
CRUISE CONTROL
MODULE
(TEMPOMAT)
X782
S220
AIR CONDITIONING/
RECIRCULATING
SWITCH ASSEMBLY K6300
ENGINE CONTROL
MODULE RELAYK6326
UNLOADER RELAY,
TERMINAL 15
X1175



K6304
SECONDARY AIR
PUMP RELAY

X6000

A52
SLIP CONTROL
MODULE
(ABS/ASC)
X22



B18
BRAKE FLUID
LEVEL SWITCH
COMPONENT LOCATION VIEWS










K2
HORN RELAYX111
X372
H1w
ANTI–THEFT HORN
(ALPINE)
K4
BLOWER RELAY
K16
HAZARD FLASHER
RELAYK47
FRONT FOG LIGHT
RELAY
K48
LOW BEAM LIGHT
RELAYK9
UNLOADER RELAY,
TERMINAL 15
K19
COMPRESSOR
CONTROL RELAY
K21
NORMAL SPEED
RELAYK22
HIGH SPEED
RELAY
K94
ENGINE CONTROL
RELAY (ABS/ASC)
K95
VALVE RELAY
(ABS/ASC)

K33a
AIR CONDITIONING
RELAY, MOTRONIC




E14
RIGHT LOW BEAM
LIGHT X130
COMPONENT LOCATION VIEWS









E11
LEFT HIGH BEAM
LIGHTX371
X131
E13
LEFT LOW BEAM
LIGHT
S21w
ENGINE HOOD
SWITCH
X134
X135







X60001X60002X60003X60004X60005
COMPONENT LOCATION VIEWS










B6236
ENGINE COOLANT
TEMPERATURE
SENSOR
A6000
ENGINE CONTROL
MODULE (DME)P98
FUSE HOLDER IN
E–BOX





X6236
X6011X6021X6031X89977



X6053X18365X64101X64102
COMPONENT LOCATION VIEWS









K6300
ENGINE CONTROL
MODULE RELAY
G6400
B+ JUNCTION
POINT E–BOXB6203
CRANKSHAFT
POSITION/RPM
SENSOR
K6304
SECONDARY AIR
PUMP RELAY
K6326
UNLOADER RELAY,
TERMINAL 15X6054
X6506
X6203
