Page 287 of 367

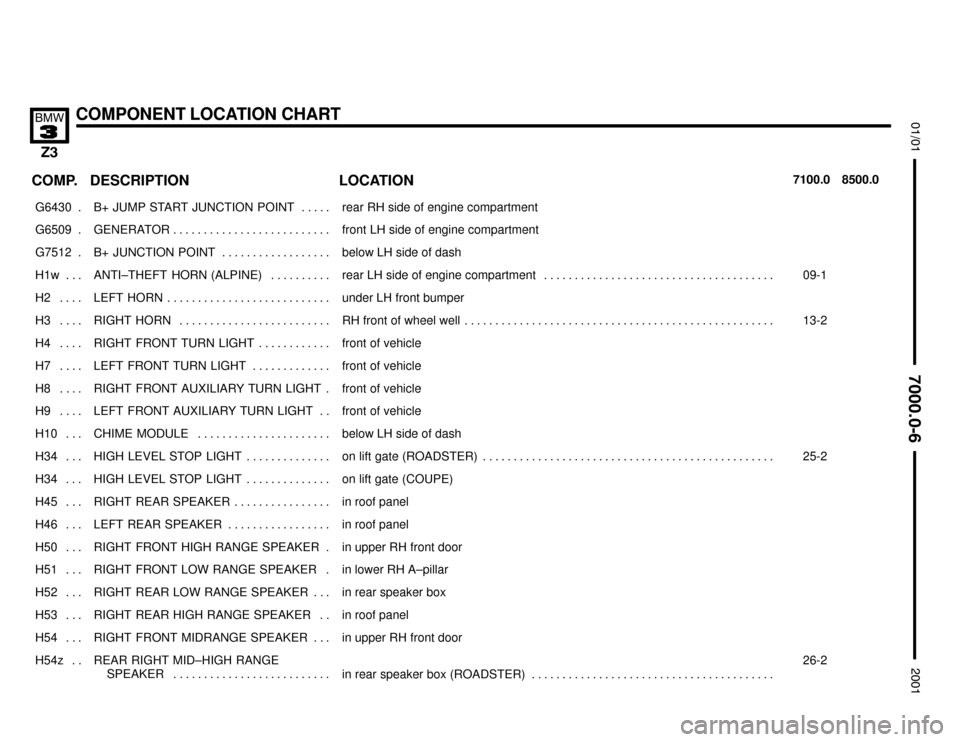

COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
G6430 . B+ JUMP START JUNCTION POINT . . . . . rear RH side of engine compartment
G6509 .
GENERATOR . . . . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment
G7512 . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . below LH side of dash
H1w . . . ANTI–THEFT HORN (ALPINE) . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
H2 . . . . LEFT HORN . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front bumper
H3 . . . . RIGHT HORN . . . . . . . . . . . . . . . . . . . . . . . . . RH front of wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
H4 . . . .
RIGHT FRONT TURN LIGHT . . . . . . . . . . . .
front of vehicle
H7 . . . . LEFT FRONT TURN LIGHT . . . . . . . . . . . . . front of vehicle
H8 . . . . RIGHT FRONT AUXILIARY TURN LIGHT . front of vehicle
H9 . . . . LEFT FRONT AUXILIARY TURN LIGHT . . front of vehicle
H10 . . . CHIME MODULE . . . . . . . . . . . . . . . . . . . . . . below LH side of dash
H34 . . .
HIGH LEVEL STOP LIGHT . . . . . . . . . . . . . .
on lift gate (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-2
H34 . . . HIGH LEVEL STOP LIGHT . . . . . . . . . . . . . . on lift gate (COUPE)
H45 . . . RIGHT REAR SPEAKER . . . . . . . . . . . . . . . . in roof panel
H46 . . . LEFT REAR SPEAKER . . . . . . . . . . . . . . . . . in roof panel
H50 . . .
RIGHT FRONT HIGH RANGE SPEAKER .
in upper RH front door
H51 . . . RIGHT FRONT LOW RANGE SPEAKER . in lower RH A–pillar
H52 . . . RIGHT REAR LOW RANGE SPEAKER . . . in rear speaker box
H53 . . . RIGHT REAR HIGH RANGE SPEAKER . . in roof panel
H54 . . . RIGHT FRONT MIDRANGE SPEAKER . . . in upper RH front door
H54z . .
REAR RIGHT MID–HIGH RANGE
SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . .
in rear speaker box (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-2
Page 288 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
H54z . .
REAR RIGHT MID–HIGH RANGE
SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . .
in roof panel (COUPE)
H55 . . . LEFT FRONT MIDRANGE SPEAKER . . . . in upper LH front door
H55z . .
REAR LEFT MID–HIGH RANGE SPEAKER
in rear speaker box (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-3
H55z . .
REAR LEFT MID–HIGH RANGE SPEAKER
in roof panel (COUPE)
H56 . . . LEFT REAR HIGH RANGE SPEAKER . . . . in roof panel
H57 . . . LEFT REAR LOW RANGE SPEAKER . . . . in rear speaker box
H58 . . . LEFT FRONT LOW RANGE SPEAKER . . . in lower LH A–pillar
H59 . . .
LEFT FRONT HIGH RANGE SPEAKER . .
in upper LH front door
H66 . . . SUBWOOFER . . . . . . . . . . . . . . . . . . . . . . . . . in rear speaker box (ROADSTER)
H66 . . . SUBWOOFER . . . . . . . . . . . . . . . . . . . . . . . . . in rear speaker box (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-3
H67 . . . DWA SIREN . . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
H70 . . . LEFT REAR MID–HIGH RANGE SPEAKER in rear speaker box
H71 . . .
RIGHT REAR MID–HIGH RANGE
SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . .
in rear speaker box
I1008 . .
SEAT MAT . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in passenger’s seat area
K2 . . . . . HORN RELAY . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 09-2
K4 . . . . . BLOWER RELAY . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 09-2
K9 . . . . . UNLOADER RELAY, TERMINAL 15 . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 09-3
K16 . . .
HAZARD FLASHER RELAY . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .
09-2
K19 . . .
COMPRESSOR CONTROL RELAY . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .
09-3
K21 . . . NORMAL SPEED RELAY . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 09-3
Page 289 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
K22 . . . HIGH SPEED RELAY . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 09-3
K25 . . .
RIGHT PARK LIGHT/LICENSE PLATE
LIGHT RELAY . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .
01-3
K26 . . .
LEFT PARK LIGHT RELAY . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .
01-3
K33a . .
AIR CONDITIONING RELAY, MOTRONIC .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .
09-3
K46 . . . HIGH BEAM LIGHT RELAY . . . . . . . . . . . . . footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3
K47 . . . FRONT FOG LIGHT RELAY . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 09-2
K48 . . . LOW BEAM LIGHT RELAY . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 09-2
K70 . . .
CENTRAL LOCKING LUGGAGE
COMPARTMENT LID MOTOR RELAY
(ZV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .
01-3
K104 . .
AIR CONDITIONING RELAY/AUXILIARY
WATER PUMP . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .
09-3
K910 . .
PASSENGER’S SEAT TILT ADJUST CUT–
OFF RELAY . . . . . . . . . . . . . . . . . . . . . . . . .
underside of RH front seat
K911 . . .
PASSENGER’S SEAT LENGTH ADJUST
CUT–OFF RELAY . . . . . . . . . . . . . . . . . . . .
underside of RH front seat
K920 . .
DRIVER’S SEAT TILT ADJUST CUT–OFF
RELAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of LH front seat
K921 . .
DRIVER’S SEAT LENGTH ADJUST CUT–
OFF RELAY . . . . . . . . . . . . . . . . . . . . . . . . .
underside of LH front seat
K6300 . ENGINE CONTROL MODULE RELAY . . . . rear RH side of engine compartment in E–Box
K6301w FUEL PUMP RELAY . . . . . . . . . . . . . . . . . . . . below LH side of dash (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3
K6301z
ELECTRIC FUEL PUMP RELAY, TIMED . .
under rear storage compartment (M VERSIONS)
K6304 . SECONDARY AIR PUMP RELAY . . . . . . . . rear RH side of engine compartment in E–Box
Page 290 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
K6325 . REVERSING LIGHT RELAY . . . . . . . . . . . . . rear LH side of engine compartment
K6327 .
INJECTION VALVES RELAY . . . . . . . . . . . .
rear RH side of engine compartment in E–Box
K6394 . COMPRESSOR RELAY . . . . . . . . . . . . . . . . . TIRE INFLATION SYSTEM
K18363 CONVERTIBLE TOP RELAY I (CLOSE) . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-3
K18364 CONVERTIBLE TOP RELAY II (OPEN) . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-3
L1 . . . . . EWS TOROIDAL COIL . . . . . . . . . . . . . . . . . at ignition switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3
M2 . . . .
FUEL PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . .
in fuel tank
M3 . . . . WIPER MOTOR . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2
M4 . . . . WASHER PUMP . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir
M7 . . . . HEADLIGHT/FOG LIGHT WASHER PUMP front RH side of engine compartment on washer fluid reservoir
M9 . . . . AUXILIARY FAN MOTOR . . . . . . . . . . . . . . . behind front grille
M12 . . .
DRIVER’S DOOR LOCK MOTOR . . . . . . . .
driver’s door
M13 . . . PASSENGER’S DOOR LOCK MOTOR . . . passenger’s door
M16 . . . GAS FILLER LOCK MOTOR . . . . . . . . . . . . RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-1
M17 . . .
LUGGAGE COMPARTMENT LOCK
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear side of luggage compartment behind trim panel (ROADSTER)
M17 . . .
LUGGAGE COMPARTMENT LOCK
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in lift gate (Z3 COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
M17 . . .
LUGGAGE COMPARTMENT LOCK
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in lift gate (M COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-1
M21 . . . DRIVER’S WINDOW MOTOR . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2
M23 . . . PASSENGER’S WINDOW MOTOR . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3
M24y . .
TILT SUNROOF MOTOR . . . . . . . . . . . . . . .
in roof panel
Page 291 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
M30 . . . BLOWER MOTOR . . . . . . . . . . . . . . . . . . . . . rear of engine compartment
M37a . .
AUXILIARY WATER PUMP . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-3
M51 . . . DRIVER’S SEAT MOVEMENT MOTOR . . . under LH front seat
M52 . . . DRIVER’S SEAT HEIGHT MOTOR . . . . . . . under LH front seat
M59 . . . PASSENGER’S SEAT HEIGHT MOTOR . . under RH front seat
M60 . . .
PASSENGER’S SEAT MOVEMENT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat
M101 . . CONVERTIBLE TOP MOTOR . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-3
M111 . .
FRESH AIR RECIRCULATION MOTOR . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-2
M118 . . PRECHARGE PUMP . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3
M119 . . LEAKAGE DIAGNOSIS PUMP . . . . . . . . . . . rear LH side of engine compartment
M805 . . ELECTRIC COMPRESSOR . . . . . . . . . . . . . TIRE INFLATION SYSTEM
M6506 . E–BOX FAN . . . . . . . . . . . . . . . . . . . . . . . . . . . in E–Box
M6510 .
STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
N5 . . . . ANALOG CLOCK . . . . . . . . . . . . . . . . . . . . . . center console
N8 . . . . ANTENNA AMPLIFIER AM/FM . . . . . . . . . . in LH side of luggage compartment behind trim panel (ROADSTER)
N8 . . . . ANTENNA AMPLIFIER AM/FM . . . . . . . . . . in roof panel (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3
N9 . . . .
RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console
N12w . .
ANTI–THEFT CONTROL MODULE
(ALPINE) . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box
N17 . . .
CRASH CONTROL MODULE . . . . . . . . . . . .
footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-3
N22 . . . CD CHANGER . . . . . . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
Page 292 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
N44 . . . SUBWOOFER AMPLIFIER MODULE . . . . . in LH forward side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
P90 . . .
FRONT POWER DISTRIBUTION BOX . . .
rear LH side of engine compartment
P97 . . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3
P98 . . . FUSE HOLDER IN E–BOX . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box
P99 . . . FUSE HOLDER . . . . . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
P900 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
R10 . . .
PEDAL POSITION SENSOR . . . . . . . . . . . .
behind gas pedal
R11 . . . . BLOWER RESISTORS . . . . . . . . . . . . . . . . . rear of engine compartment behind firewall
R33 . . . STEERING ANGLE SENSOR . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3
R6252 . THROTTLE POSITION SENSOR . . . . . . . . LH side of engine compartment
R8554 . RESISTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . on cylinder head
S2 . . . . .
IGNITION SWITCH . . . . . . . . . . . . . . . . . . . . .
LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-3
S4 . . . . . HORN SWITCH . . . . . . . . . . . . . . . . . . . . . . . . on steering wheel
S5 . . . . . WIPER/WASHER SWITCH . . . . . . . . . . . . . . LH side of dash RH side of steering column above
S6 . . . . . ASC SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . center console
S6y . . . .
DSC SWITCH . . . . . . . . . . . . . . . . . . . . . . . . .
center console
S7 . . . . . COMBINATION SWITCH . . . . . . . . . . . . . . . . LH side of dash LH side of steering column above
S8 . . . . . LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash
S10 . . . FOG LIGHT SWITCH . . . . . . . . . . . . . . . . . . . LH side of dash
S13 . . . PASSENGER’S DOOR JAMB SWITCH . . . RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1
S14 . . .
DRIVER’S DOOR JAMB SWITCH . . . . . . . .
LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-1
S17 . . . MIRROR CONTROL SWITCH . . . . . . . . . . . in upper LH front door
Page 293 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
S18 . . . HAZARD SWITCH . . . . . . . . . . . . . . . . . . . . . center console bottom
S20 . . .
RADIO ANTI–THEFT SWITCH (DWA) . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-1
S20w . . RADIO ANTI–THEFT SWITCH . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1
S21w . . ENGINE HOOD SWITCH . . . . . . . . . . . . . . . near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1
S28 . . . CRUISE CONTROL SWITCH . . . . . . . . . . . . LH side of dash RH side of steering column above
S30 . . . BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
S31 . . .
PARK BRAKE SWITCH . . . . . . . . . . . . . . . . .
center console on rear of park brake lever
S32 . . . CLUTCH SWITCH . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
S36 . . . TEMPERATURE SWITCH . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1
S38y . . TILT SUNROOF SWITCH . . . . . . . . . . . . . . . in roof panel
S47 . . . DRIVER’S DOOR LOCK SWITCH . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-1
S49 . . .
PASSENGER’S DOOR LOCK SWITCH . . .
in passenger’s door
S51 . . .
DRIVER’S SEAT, SEAT CONTROL
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH front seat
S53 . . . DRIVER’S SEAT, SEAT HEATER SWITCH center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1
S54 . . .
PASSENGER’S SEAT, SEAT HEATER
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-1
S56 . . .
PASSENGER’S SEAT, SEAT CONTROL
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RH front seat
S58 . . . DRIVER’S SEAT BELT SWITCH . . . . . . . . . in LH front seat belt buckle
S59 . . . PASSENGER’S SEAT BELT SWITCH . . . . in RH front seat belt buckle
S75 . . . BLOWER SWITCH . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
S76 . . .
REAR WINDOW DEFOGGER SWITCH . . .
center console
Page 295 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
S911 . . . PASSENGER’S SEAT LIMIT SWITCH . . . . in passenger’s seatback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3
S8511 .
REVERSING LIGHT SWITCH . . . . . . . . . . .
LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14-2
T6151 . CYL. 1 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
T6152 . CYL. 2 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
T6153 . CYL. 3 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
T6154 . CYL. 4 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
T6155 .
CYL. 5 IGNITION COIL . . . . . . . . . . . . . . . . .
RH side of engine compartment
T6156 . CYL. 6 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
V5 . . . . . DWA LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1
V9 . . . . . UNCOUPLING DIODE (LIGHTS) . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
V10 . . . UNCOUPLING DIODE (LIGHTS) . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X2 . . . . .
BATTERY B+ START POINT . . . . . . . . . . . .
in RH side of luggage compartment
X8 . . . . . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X9 . . . . . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X16 . . . (26 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . 20-2 00-2
X17 . . .
(26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . .
LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . .
20-2
00-2
X32 . . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 02-1
X33 . . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 02-1
X35 . . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 02-4
X44 . . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . 03-1
X45 . . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . .
03-1
X50 . . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . 03-1
Page 296 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X51 . . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . 03-1
X52 . . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . .
03-1
X53 . . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . 03-1
X56 . . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . 03-1
X58 . . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . 03-1
X63 . . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . 03-1
X64 . . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . .
03-1
X65 . . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X72 . . . (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 04-4
X73 . . . (8 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . behind gas pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-6
X74 . . . (50 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-2 08-5
X78 . . .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-1
02-4
X85 . . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-3 05-2
X87 . . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1 02-2
X105 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . on underside of engine hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-3
X106 . .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
on underside of engine hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-3
X107 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir
X111 . . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X113 . . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . behind RH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-3 05-4
X114 . . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3 05-4
X118 . . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-3
X121 . . (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
Page 297 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X122 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-3
X123 . .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir
X127 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2 05-1
X128 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
X130 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X131 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X132 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on front LH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-1
X133 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front RH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X134 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X135 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X137 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 02-2
X142 . .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
under LH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16-1
X143 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under RH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
X165 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2
X166 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X168 . .
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
on steering wheel
X170 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2
X256 . . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 03-2
X257 . . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 03-2
X271 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . 20-2 01-1
X275 . .
(24 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-2
X279 . . (24 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
