Page 298 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X285 . . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3 04-3
X295 . .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-1
02-6
X311 . . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 00-4
X311 . . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2 00-4
X312 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-1
X315 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3
X315 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lift gate (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
X316 . . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X318 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . 02-2 01-4
X319 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . 32-2 01-4
X322 . . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 03-3
X324 . .
(4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
06-1
X333 . . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 02-4
X336 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in upper RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X351 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 00-4
X352 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-1
00-4
X357 . . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X371 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 02-2
X372 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X376 . . (2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . under LH rear of car
X377 . .
(2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . .
under RH rear of car
X379 . . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1
Page 299 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X380 . . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1
X383 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-1
X389 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LEFT FRONT AUXILIARY TURN LIGHT
X390 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RIGHT FRONT AUXILIARY TURN LIGHT
X400 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-4
X413 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . HIGH LEVEL STOP LIGHT (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 00-4
X413 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
HIGH LEVEL STOP LIGHT (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-4
X423 . . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever
X424 . . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel (ROADSTER)
X424 . . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in roof panel (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3
X492 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X494 . .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-1
X503 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 06-2
X504 . . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 02-4
X509 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 03-1
X510 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .
03-1
X514 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1 06-1
X516 . . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
X521 . . (4 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X522 . . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X531 . .
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-3
X532 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-3
Page 302 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X769 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH front of wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X770 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on front LH wheel well (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-1
X770 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH front bumper (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X771 . . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2
X778 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X782 . . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box above . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 09-5
X783 . .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-3
09-5
X861 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X898 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X904 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-4
X905 . . (7 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3 08-2
X1014 .
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-3
X1098 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 00-4
X1116 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X1148 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front RH wheel well
X1155 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-4
X1155 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X1170 . (25 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2 08-3
X1213 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X1222 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . 32-2 09-5
X1255 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
TIRE INFLATION SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-1
X1265 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1

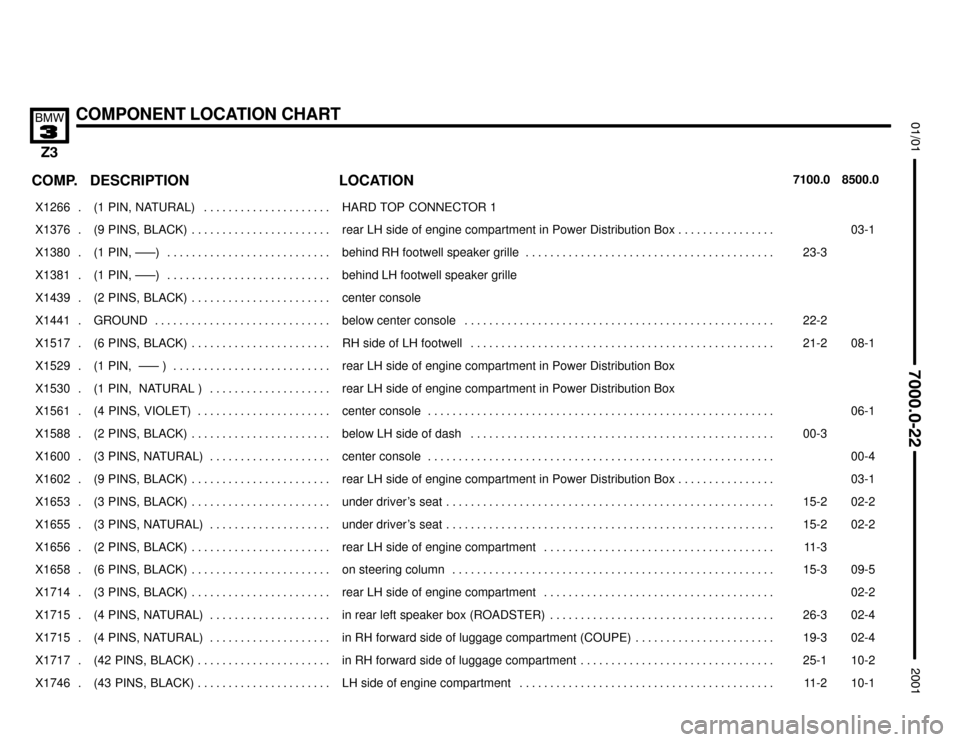

Page 303 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1266 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1
X1376 .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .
03-1
X1380 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-3
X1381 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille
X1439 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X1441 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-2
X1517 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-2
08-1
X1529 . (1 PIN, ––– ) . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X1530 . (1 PIN, NATURAL ) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X1561 . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X1588 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3
X1600 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-4
X1602 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 03-1
X1653 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-2 02-2
X1655 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-2 02-2
X1656 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-3
X1658 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3 09-5
X1714 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
X1715 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in rear left speaker box (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3 02-4
X1715 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . 19-3 02-4
X1717 .
(42 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
in RH forward side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-1
10-2
X1746 . (43 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2 10-1

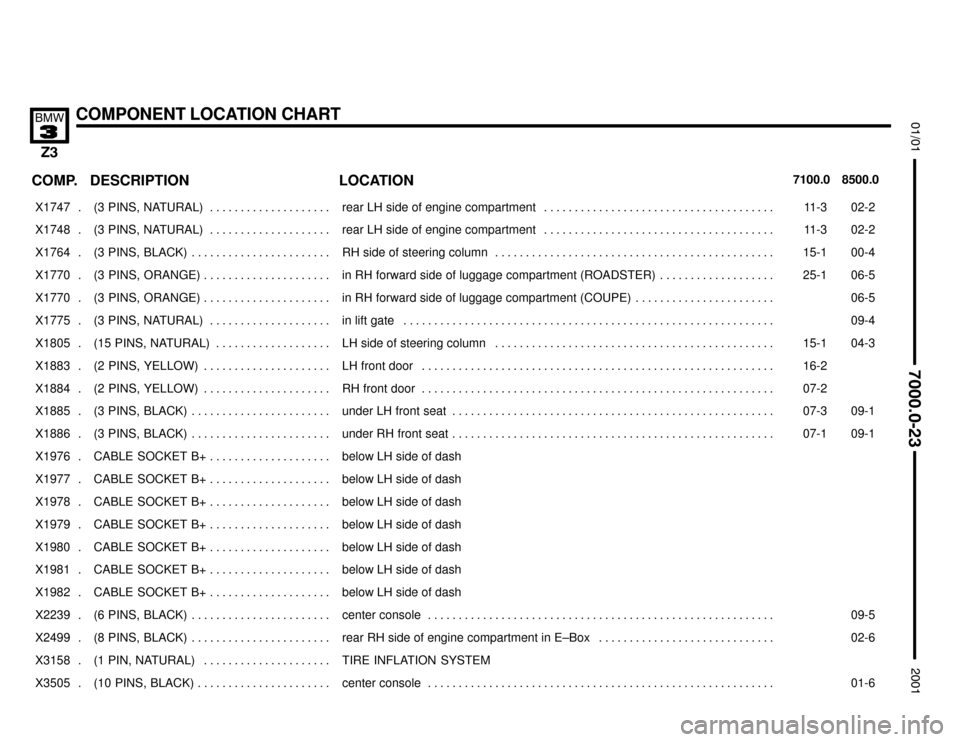

Page 304 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1747 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3 02-2
X1748 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-3
02-2
X1764 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-1 00-4
X1770 . (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (ROADSTER) . . . . . . . . . . . . . . . . . . . 25-1 06-5
X1770 . (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . 06-5
X1775 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-4
X1805 .
(15 PINS, NATURAL) . . . . . . . . . . . . . . . . . . .
LH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15-1
04-3
X1883 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2
X1884 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . RH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X1885 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3 09-1
X1886 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1 09-1
X1976 .
CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . .
below LH side of dash
X1977 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1978 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1979 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1980 .
CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . .
below LH side of dash
X1981 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1982 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X2239 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-5
X2499 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-6
X3158 .
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . .
TIRE INFLATION SYSTEM
X3505 . (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-6

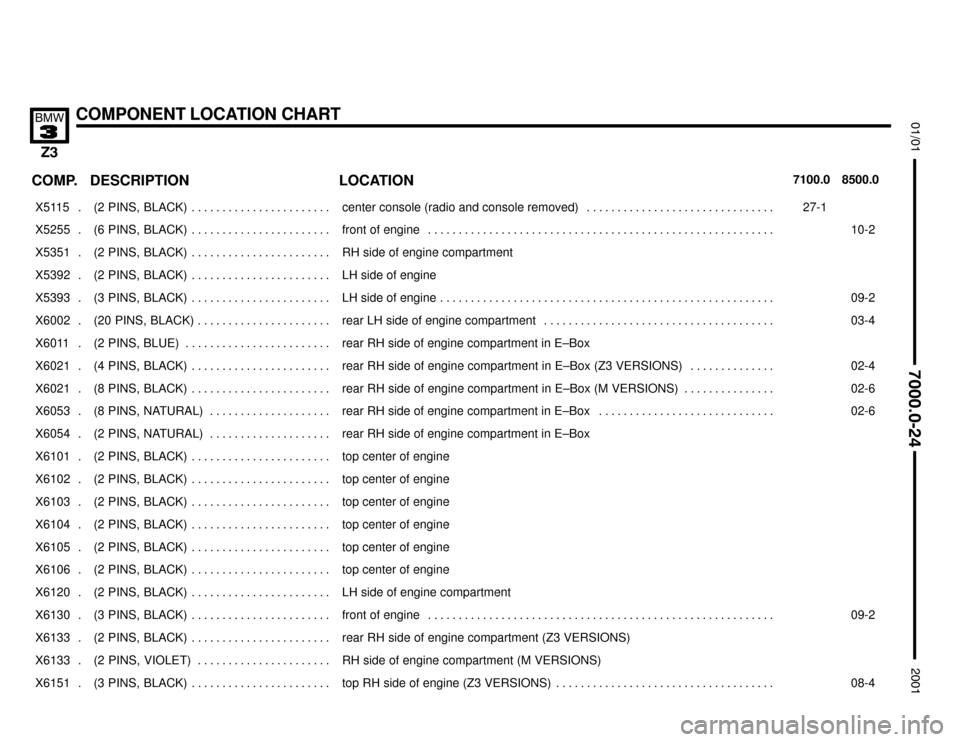

Page 305 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X5115 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1
X5255 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
X5351 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of engine compartment
X5392 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine
X5393 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X6002 . (20 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X6011 .
(2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment in E–Box
X6021 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box (Z3 VERSIONS) . . . . . . . . . . . . . . 02-4
X6021 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box (M VERSIONS) . . . . . . . . . . . . . . . 02-6
X6053 . (8 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-6
X6054 . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box
X6101 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
top center of engine
X6102 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top center of engine
X6103 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top center of engine
X6104 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top center of engine
X6105 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
top center of engine
X6106 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top center of engine
X6120 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment
X6130 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X6133 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment (Z3 VERSIONS)
X6133 .
(2 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
RH side of engine compartment (M VERSIONS)
X6151 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-4
Page 306 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

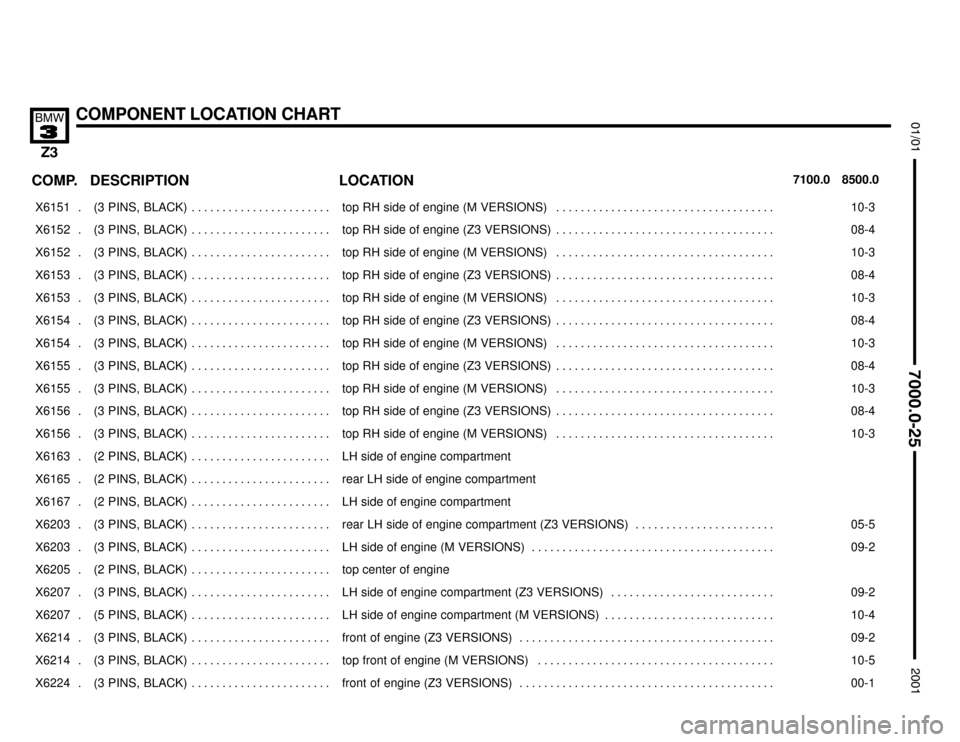

X6151 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X6152 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
top RH side of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-4
X6152 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X6153 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-4
X6153 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X6154 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-4
X6154 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
top RH side of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-3
X6155 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-4
X6155 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X6156 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-4
X6156 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X6163 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment
X6165 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
X6167 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment
X6203 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . 05-5
X6203 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-2
X6205 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top center of engine
X6207 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X6207 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-4
X6214 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X6214 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
top front of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-5
X6224 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1
Page 307 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

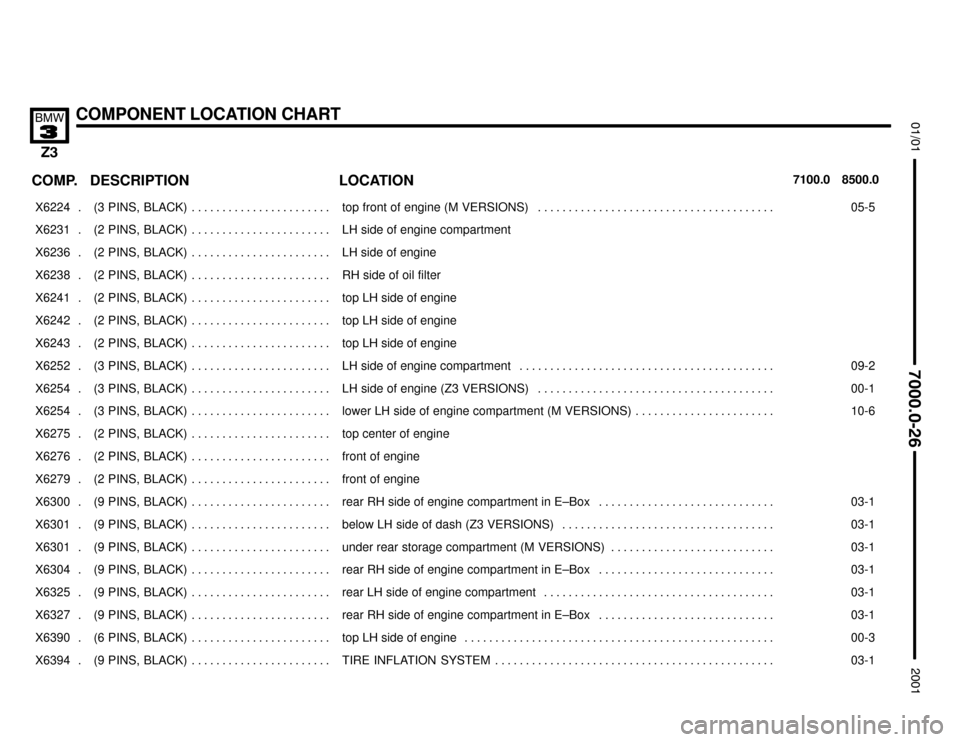

X6224 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top front of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-5
X6231 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment
X6236 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine
X6238 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of oil filter
X6241 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top LH side of engine
X6242 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top LH side of engine
X6243 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
top LH side of engine
X6252 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X6254 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1
X6254 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . lower LH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . 10-6
X6275 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top center of engine
X6276 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front of engine
X6279 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine
X6300 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X6301 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X6301 .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under rear storage compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-1
X6304 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X6325 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X6327 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X6390 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3
X6394 .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
TIRE INFLATION SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-1
Page 308 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

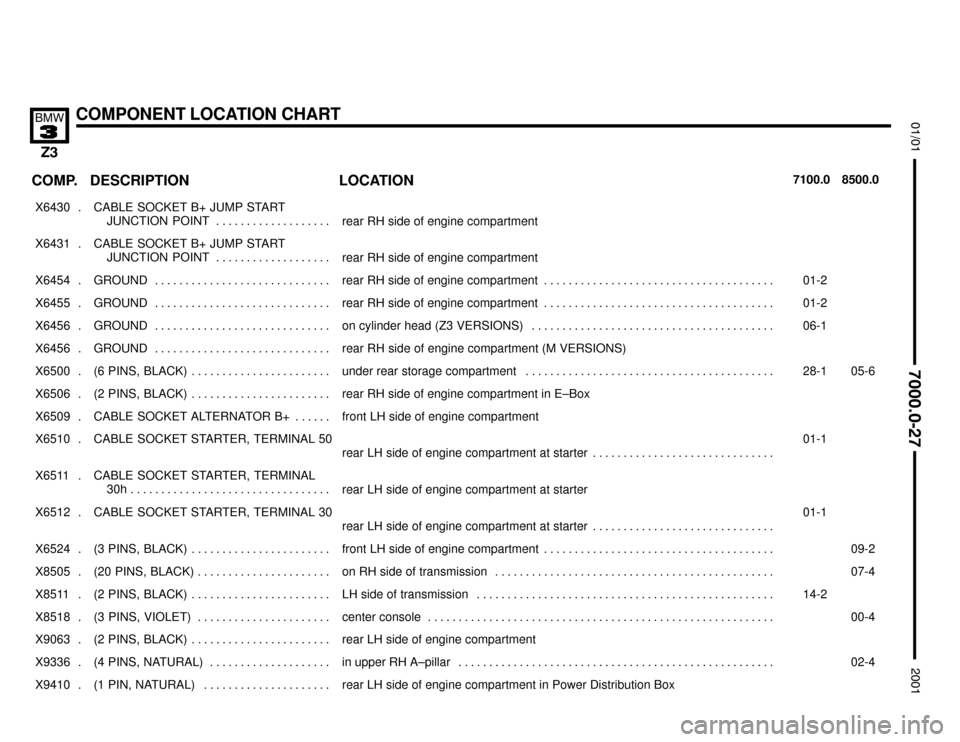

X6430 .
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6431 .
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6454 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2
X6455 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2
X6456 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
on cylinder head (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
06-1
X6456 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment (M VERSIONS)
X6500 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1 05-6
X6506 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box
X6509 .
CABLE SOCKET ALTERNATOR B+ . . . . . .
front LH side of engine compartment
X6510 .
CABLE SOCKET STARTER, TERMINAL 50
rear LH side of engine compartment at starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X6511 . CABLE SOCKET STARTER, TERMINAL
30h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment at starter
X6512 .
CABLE SOCKET STARTER, TERMINAL 30
rear LH side of engine compartment at starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X6524 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-2
X8505 . (20 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X8511 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-2
X8518 . (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X9063 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment
X9336 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in upper RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-4
X9410 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
Page 309 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

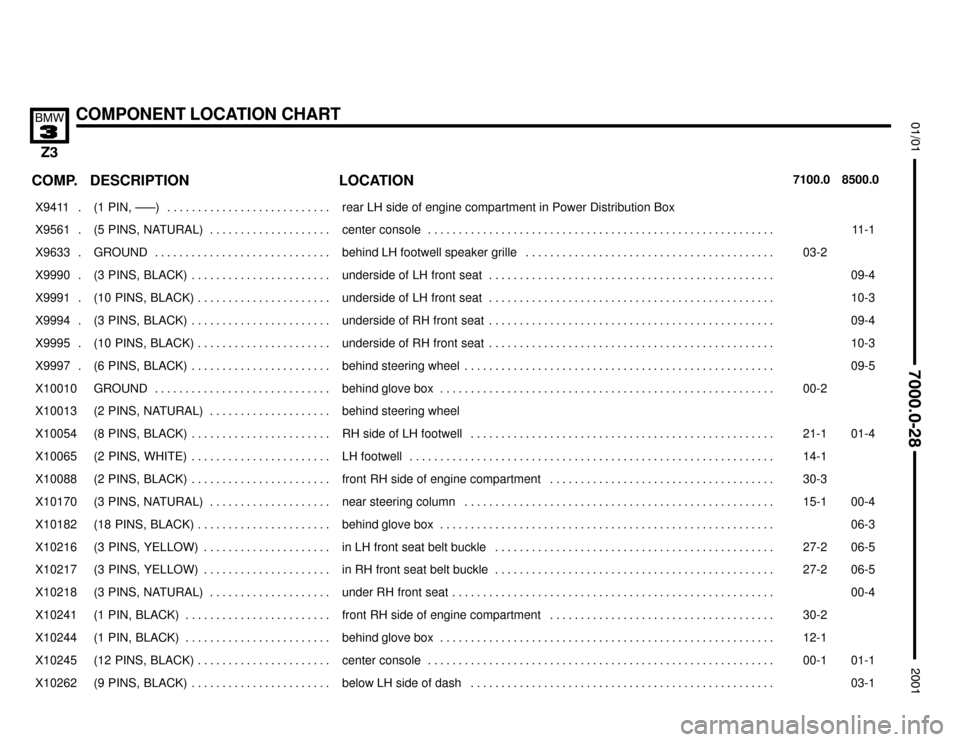

X9411 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X9561 .
(5 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-1
X9633 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2
X9990 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-4
X9991 . (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . underside of LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X9994 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-4
X9995 .
(10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
underside of RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-3
X9997 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-5
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2
X10013 (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . behind steering wheel
X10054 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 01-4
X10065
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14-1
X10088 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3
X10170 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . near steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-1 00-4
X10182 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X10216
(3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . .
in LH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-2
06-5
X10217 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in RH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2 06-5
X10218 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X10241 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
X10244 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1
X10245
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-1
01-1
X10262 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
