Page 255 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
B6204
CAMSHAFT POSITION SENSOR
(CYLINDER IDENTIFICATION) . . . . . . . .
front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-3
B6205 INTAKE AIR TEMPERATURE SENSOR . . front LH side of engine compartment (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
B6205
INTAKE AIR TEMPERATURE SENSOR . .
front LH side of engine compartment (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34-1
B6207
HOT FILM AIR MASS METER . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-3
B6209 HALL EFFECT CAMSHAFT SENSOR . . . . front of engine
B6210y
OXYGEN SENSOR (IN FRONT OF
CATALYTIC CONVERTER) . . . . . . . . . . . .
under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-1
B6217 HOT FILM AIR MASS METER . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3
B6220y
OXYGEN SENSOR (BEHIND CATALYTIC
CONVERTER) . . . . . . . . . . . . . . . . . . . . . . .
under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-1
B6231 OIL PRESSURE SWITCH . . . . . . . . . . . . . . . lower LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
B6232
ENGINE COOLANT TEMPERATURE
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . .
front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
B6238 OIL TEMPERATURE SENSOR . . . . . . . . . . RH side of oil filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
B6240
KNOCK SENSOR . . . . . . . . . . . . . . . . . . . . . .
top front of engine (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
B6240 KNOCK SENSOR . . . . . . . . . . . . . . . . . . . . . . top front of engine (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-2
B6247 CHARCOAL FILTER SHUT–OFF VALVE . . under LH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
B6256
DUAL TEMPERATURE SENSOR
(COOLANT TEMPERATURE) . . . . . . . . .
rear of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-1
B9508 PRESSURE SWITCH . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
B62001
OXYGEN SENSOR (IN FRONT OF
CATALYTIC CONVERTER) . . . . . . . . . . . .
under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14-3
Page 256 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
B62002
OXYGEN SENSOR (BEHIND CATALYTIC
CONVERTER) . . . . . . . . . . . . . . . . . . . . . . .
under center of car
B62101
OXYGEN SENSOR I (IN FRONT OF
CATALYTIC CONVERTER) . . . . . . . . . . . .
on catalytic converter
B62102
OXYGEN SENSOR I (BEHIND CATALYTIC
CONVERTER) . . . . . . . . . . . . . . . . . . . . . . .
on catalytic converter
B62201
OXYGEN SENSOR II (IN FRONT OF
CATALYTIC CONVERTER) . . . . . . . . . . . .
on catalytic converter
B62202
OXYGEN SENSOR II (BEHIND CATALYTIC
CONVERTER) . . . . . . . . . . . . . . . . . . . . . . .
on catalytic converter
C101 . CONTACT RING . . . . . . . . . . . . . . . . . . . . . . . top of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-3
D100 . DATA LINK CONNECTOR . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1
D110 .
OBD II CONNECTOR . . . . . . . . . . . . . . . . . . .
center console right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-3
E7 . . . . LEFT HEADLIGHT . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment
E8 . . . . RIGHT HEADLIGHT . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
E9 . . . . REAR DEFOGGER I . . . . . . . . . . . . . . . . . . . hard top
E11 . . . LEFT HIGH BEAM LIGHT . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1
E12 . .
RIGHT HIGH BEAM LIGHT . . . . . . . . . . . . .
near front RH headlight
E13 . . LEFT LOW BEAM LIGHT . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1
E14 . . RIGHT LOW BEAM LIGHT . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
E15 . . LEFT PARK LIGHT . . . . . . . . . . . . . . . . . . . . . near front LH headlight
E16 . .
LEFT REAR LIGHT ASSEMBLY . . . . . . . . .
LH side of body rear end
E17 . . RIGHT REAR LIGHT ASSEMBLY . . . . . . . . RH side of body rear end . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
E19 . . RIGHT PARK LIGHT . . . . . . . . . . . . . . . . . . . near front RH headlight
Page 263 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
R31 . .
AUXILIARY THROTTLE POSITION
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . .
front of engine (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-3
R31 . .
AUXILIARY THROTTLE POSITION
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . .
front of engine (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
37-3
R6252 THROTTLE POSITION SENSOR . . . . . . . . front of engine (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
R6252 THROTTLE POSITION SENSOR . . . . . . . . front of engine (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S2 . . . .
IGNITION SWITCH . . . . . . . . . . . . . . . . . . . . .
LH side of dash
S3 . . . .
AUTOMATIC TRANSMISSION RANGE
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-1
S4 . . . . HORN SWITCH . . . . . . . . . . . . . . . . . . . . . . . . on steering wheel
S5 . . . . WIPER/WASHER SWITCH . . . . . . . . . . . . . . LH side of dash RH side of steering column above
S6 . . . . ASC SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . center console
S7 . . . .
COMBINATION SWITCH . . . . . . . . . . . . . . . .
LH side of dash LH side of steering column above
S8 . . . . LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash
S10 . . FOG LIGHT SWITCH . . . . . . . . . . . . . . . . . . . LH side of dash
S13 . . PASSENGER’S DOOR JAMB SWITCH . . . RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1
S14 . . DRIVER’S DOOR JAMB SWITCH . . . . . . . . LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1
S17 . .
MIRROR CONTROL SWITCH . . . . . . . . . . .
in upper LH front door
S18 . . HAZARD SWITCH . . . . . . . . . . . . . . . . . . . . . center console bottom
S20w . RADIO ANTI–THEFT SWITCH . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1
S21w . ENGINE HOOD SWITCH . . . . . . . . . . . . . . . near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1
S28 . . CRUISE CONTROL SWITCH . . . . . . . . . . . . LH side of dash RH side of steering column above
S30 . .
BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-1
Page 276 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6154 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-4
X6155
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-4
X6156 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-4
X6163 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-3
X6163 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-3
X6203 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1 10-2
X6204
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-1
10-2
X6205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
X6205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-1
X6207 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3 10-4
X6209 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine HALL EFFECT CAMSHAFT SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . 06-4
X6210
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-1
06-1
X6217 (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3 03-2
X6220 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-1 06-1
X6231 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH front of engine (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
X6231
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front of engine (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-2
X6232 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2 06-1
X6238 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of oil filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X6240 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine near starter (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2 06-1
X6240 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1 06-1
X6247
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under LH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36-1
X6252 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3 06-4
Page 295 of 347
R6252
THROTTLE
POSITION SENSOR B6232
ENGINE COOLANT
TEMPERATURE
SENSOR
X6231
X6232
COMPONENT LOCATION VIEWS !""
#""$
X6091
B6240
KNOCK SENSOR
X6130
X6252
Y6130
IDLE SPEED
CONTROL VALVE

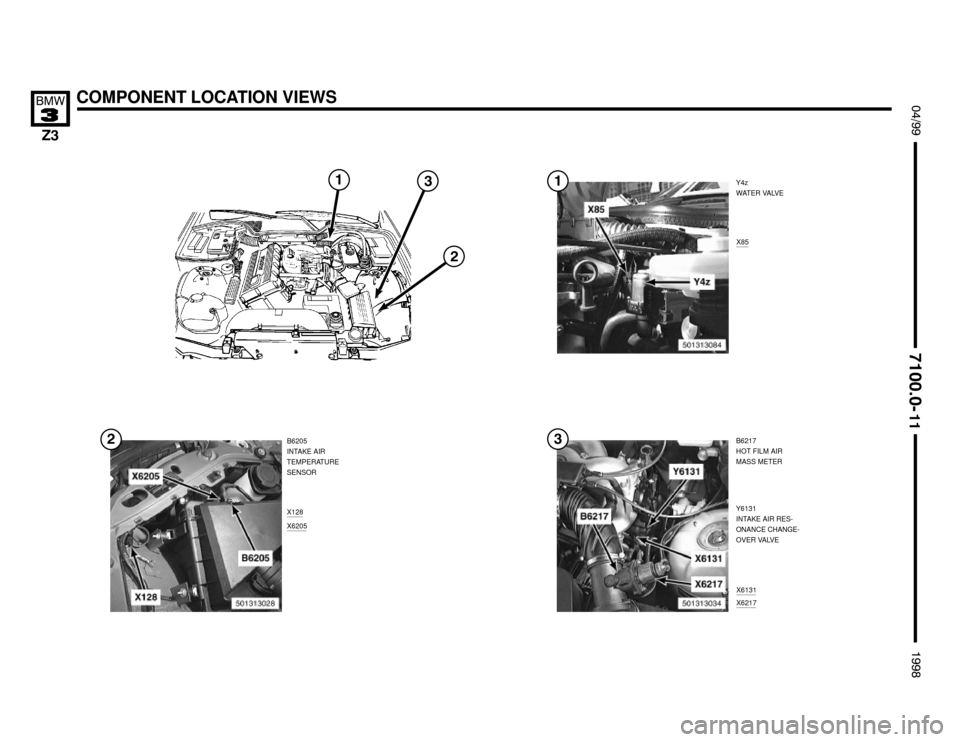

Page 296 of 347
B6205
INTAKE AIR
TEMPERATURE
SENSOR
X128
Y4z
WATER VALVE
X85
COMPONENT LOCATION VIEWS !""
#""$
X6205
B6217
HOT FILM AIR
MASS METER
X6131
Y6131
INTAKE AIR RES-
ONANCE CHANGE-
OVER VALVE
X6217

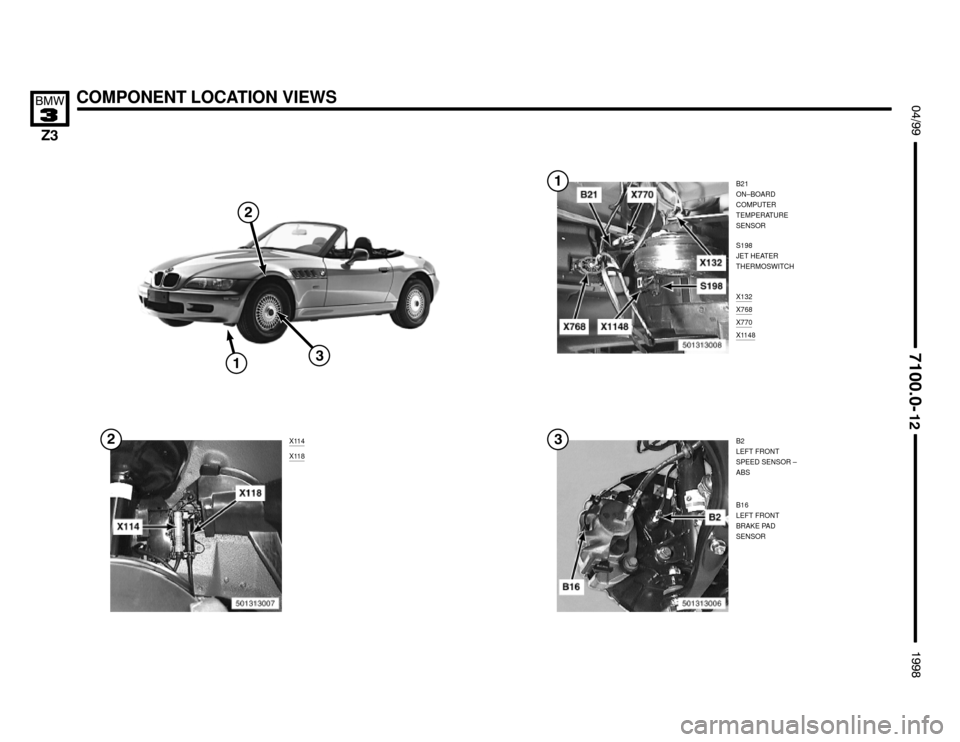

Page 297 of 347
B2
LEFT FRONT
SPEED SENSOR –
ABS
B16
LEFT FRONT
BRAKE PAD
SENSOR B21
ON–BOARD
COMPUTER
TEMPERATURE
SENSOR
S198
JET HEATER
THERMOSWITCH
COMPONENT LOCATION VIEWS !""
#""$
X132
X768
X770
X1148
X114
X118

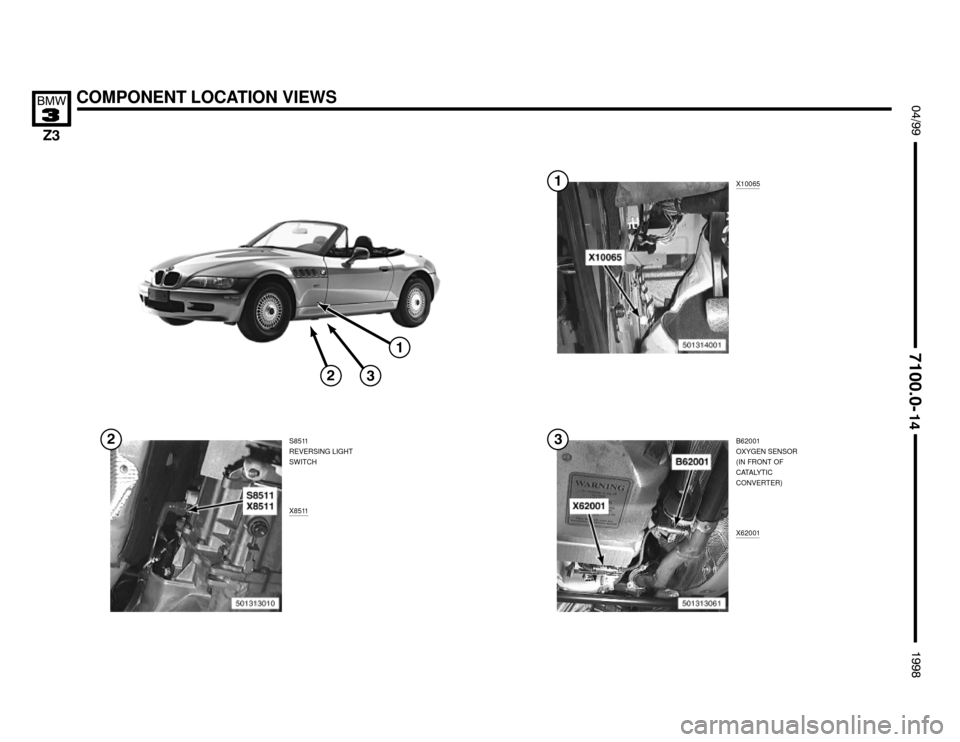

Page 299 of 347
S8511
REVERSING LIGHT
SWITCH
X8511B62001
OXYGEN SENSOR
(IN FRONT OF
CATALYTIC
CONVERTER)
X62001
COMPONENT LOCATION VIEWS !""
#""$
X10065

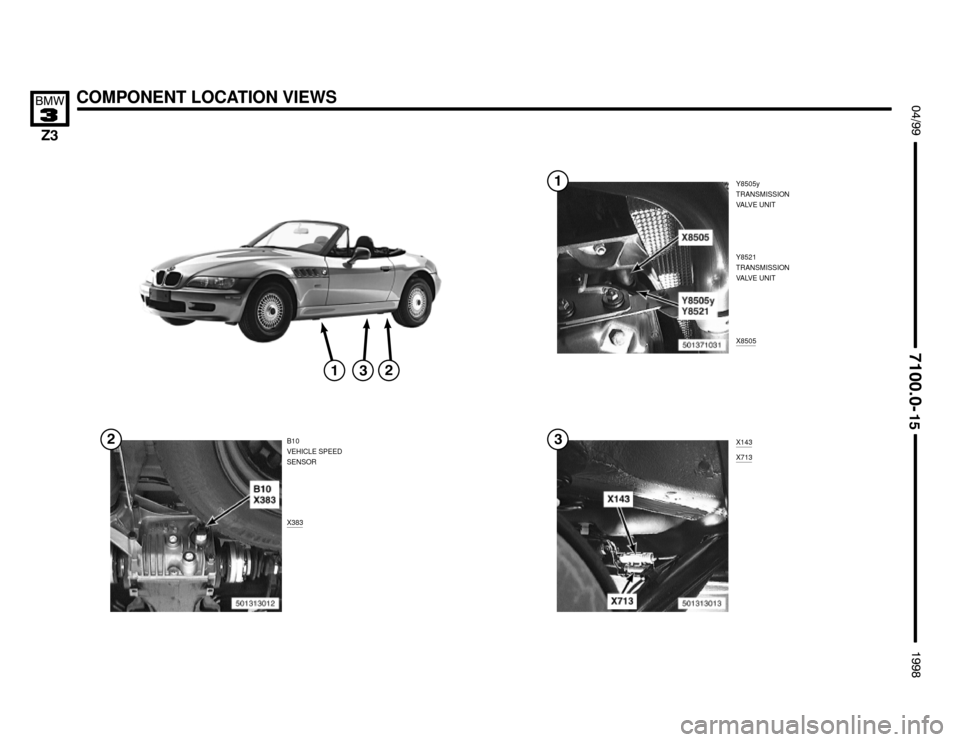

Page 300 of 347
COMPONENT LOCATION VIEWS !""
#""$
Y8505y
TRANSMISSION
VALVE UNIT
B10
VEHICLE SPEED
SENSOR
X383
X8505
X143
X713
Y8521
TRANSMISSION
VALVE UNIT

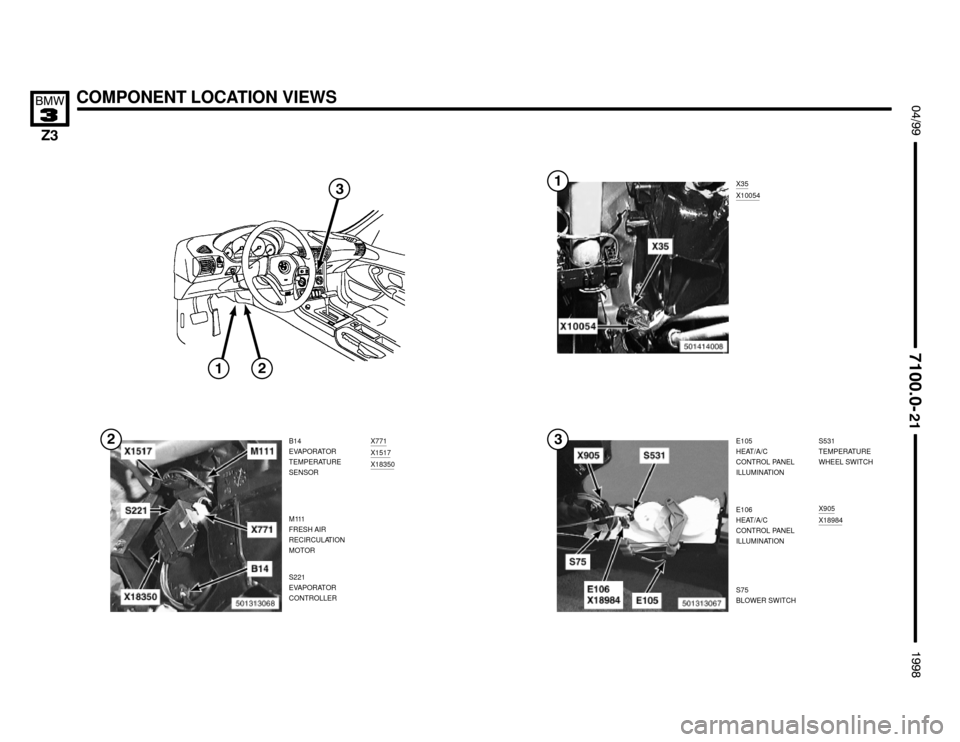

Page 306 of 347
E105
HEAT/A/C
CONTROL PANEL
ILLUMINATION
COMPONENT LOCATION VIEWS !""
#""$
X35X10054
X771X1517X18350
X905X18984
B14
EVAPORATOR
TEMPERATURE
SENSOR
M111
FRESH AIR
RECIRCULATION
MOTOR
S221
EVAPORATOR
CONTROLLERS531
TEMPERATURE
WHEEL SWITCH
E106
HEAT/A/C
CONTROL PANEL
ILLUMINATION
S75
BLOWER SWITCH
