CITROEN BERLINGO ELECTRIC 2015 Instructieboekjes (in Dutch)

3
PRESENTATIE
PRESENTATIE

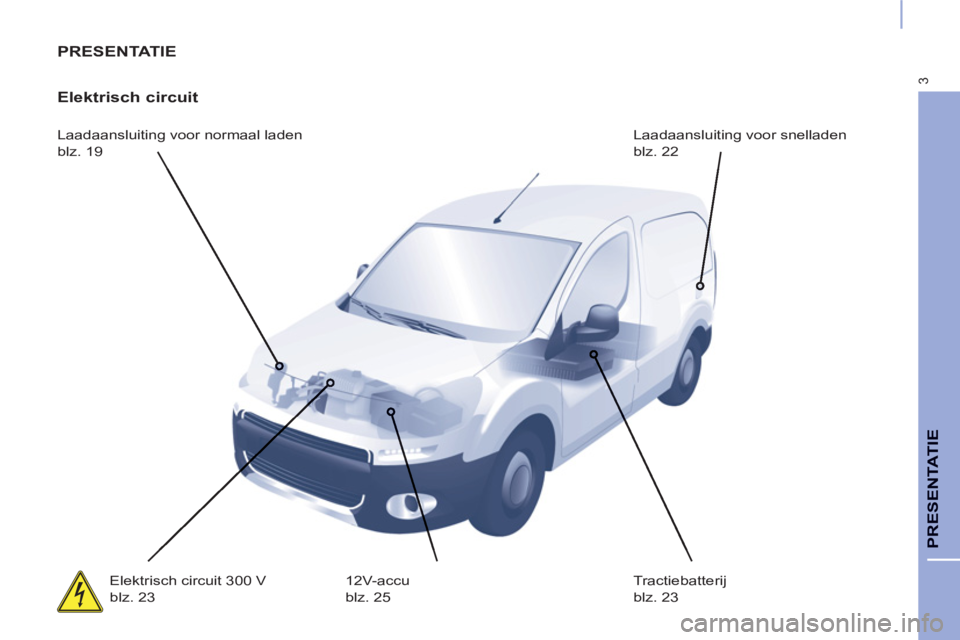

Elektrisch circuit

Laadaansluiting voor normaal laden
blz. 19 Laadaansluiting voor snelladen
blz. 22
Elektrisch circuit 300 V
blz. 23 12V-accu
blz. 25 Tractiebatterij
blz. 23

4

Cockpit

Instrumentenpaneel
blz. 5 Keuzeschakelaar
blz. 11
Displays
blz.10

5
COCKPIT

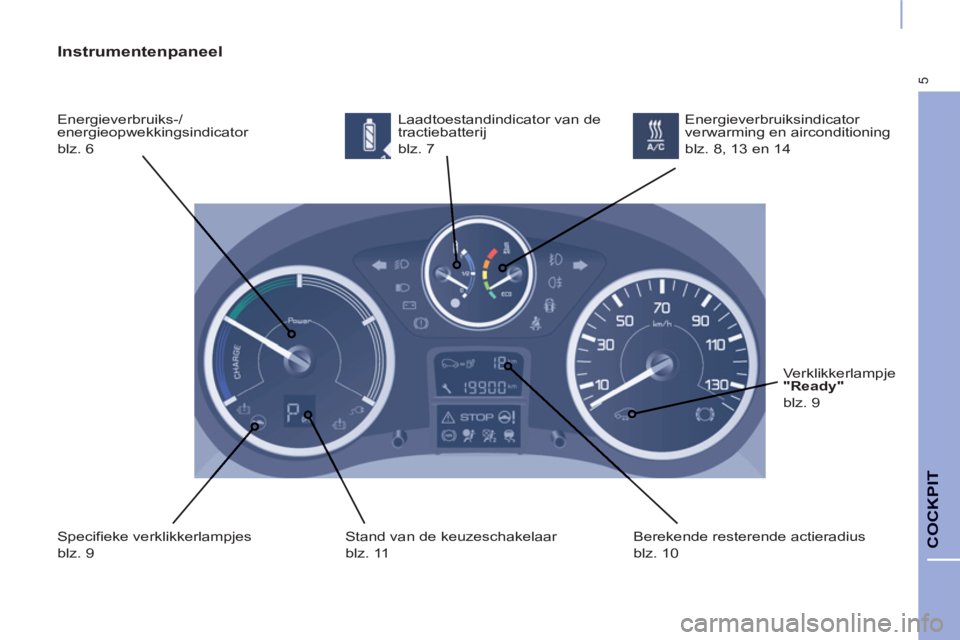

Instrumentenpaneel

Energieverbruiks-/
energieopwekkingsindicator
blz. 6 Laadtoestandindicator van de
tractiebatterij
blz. 7
Specifieke verklikkerlampjes
blz. 9 Stand van de keuzeschakelaar
blz. 11 Berekende resterende actieradius
blz. 10 Energieverbruiksindicator
verwarming en airconditioning
blz. 8, 13 en 14
Verklikkerlampje
"Ready"

blz. 9

6
INDICATOREN

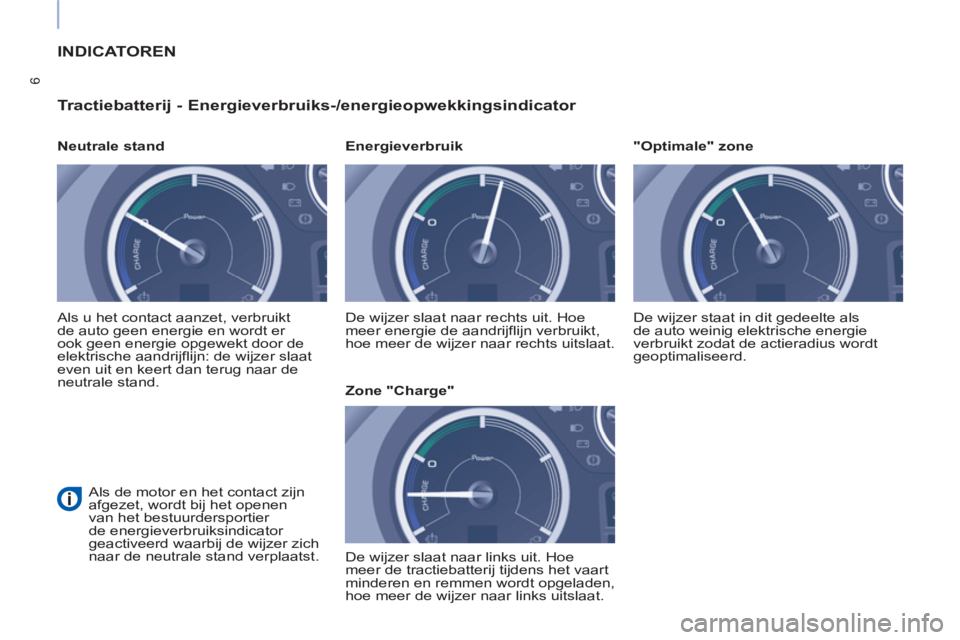

Tractiebatterij - Energieverbruiks-/energieopwekkingsindicator


Neutrale stand
Als u het contact aanzet, verbruikt
de auto geen energie en wordt er
ook geen energie opgewekt door de
elektrische aandrijflijn: de wijzer slaat
even uit en keert dan terug naar de
neutrale stand.

Als de motor en het contact zijn
afgezet, wordt bij het openen
van het bestuurdersportier
de energieverbruiksindicator
geactiveerd waarbij de wijzer zich
naar de neutrale stand verplaatst. De wijzer slaat naar rechts uit. Hoe
meer energie de aandrijflijn verbruikt,
hoe meer de wijzer naar rechts uitslaat.
Energieverbruik
De wijzer slaat naar links uit. Hoe
meer de tractiebatterij tijdens het vaart
minderen en remmen wordt opgeladen,
hoe meer de wijzer naar links uitslaat.

Zone "Charge" De wijzer staat in dit gedeelte als
de auto weinig elektrische energie
verbruikt zodat de actieradius wordt
geoptimaliseerd.


"Optimale" zone

7
COCKPIT

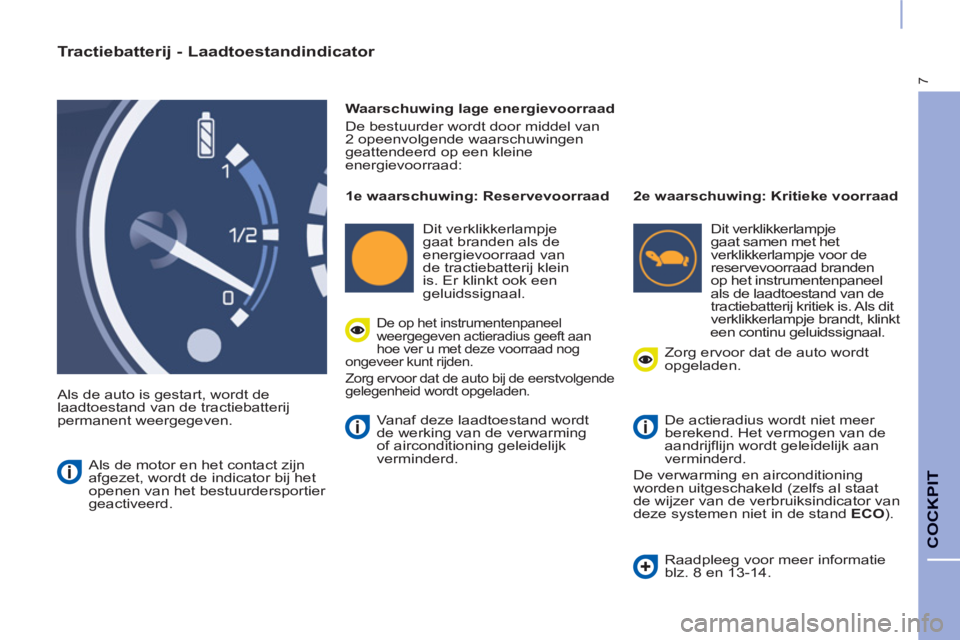

Tractiebatterij - Laadtoestandindicator

Als de auto is gestart, wordt de
laadtoestand van de tractiebatterij
permanent weergegeven.
Waarschuwing lage energievoorraad
De bestuurder wordt door middel van
2 opeenvolgende waarschuwingen
geattendeerd op een kleine
energievoorraad:
Als de motor en het contact zijn
afgezet, wordt de indicator bij het
openen van het bestuurdersportier
geactiveerd.
1e waarschuwing: Reservevoorraad

Dit verklikkerlampje
gaat branden als de
energievoorraad van
de tractiebatterij klein
is. Er klinkt ook een
geluidssignaal.
2e waarschuwing: Kritieke voorraad

Dit verklikkerlampje
gaat samen met het
verklikkerlampje voor de
reservevoorraad branden
op het instrumentenpaneel
als de laadtoestand van de
tractiebatterij kritiek is. Als dit
verklikkerlampje brandt, klinkt
een continu geluidssignaal.
De op het instrumentenpaneel
weergegeven actieradius geeft aan
hoe ver u met deze voorraad nog
ongeveer kunt rijden.
Zorg ervoor dat de auto bij de eerstvolgende
gelegenheid wordt opgeladen.
Zorg ervoor dat de auto wordt
opgeladen.
De actieradius wordt niet meer
berekend. Het vermogen van de
aandrijflijn wordt geleidelijk aan
verminderd.
De verwarming en airconditioning
worden uitgeschakeld (zelfs al staat
de wijzer van de verbruiksindicator van
deze systemen niet in de stand ECO
). Vanaf deze laadtoestand wordt
de werking van de verwarming
of airconditioning geleidelijk
verminderd.
Raadpleeg voor meer informatie
blz. 8 en 13-14.

8

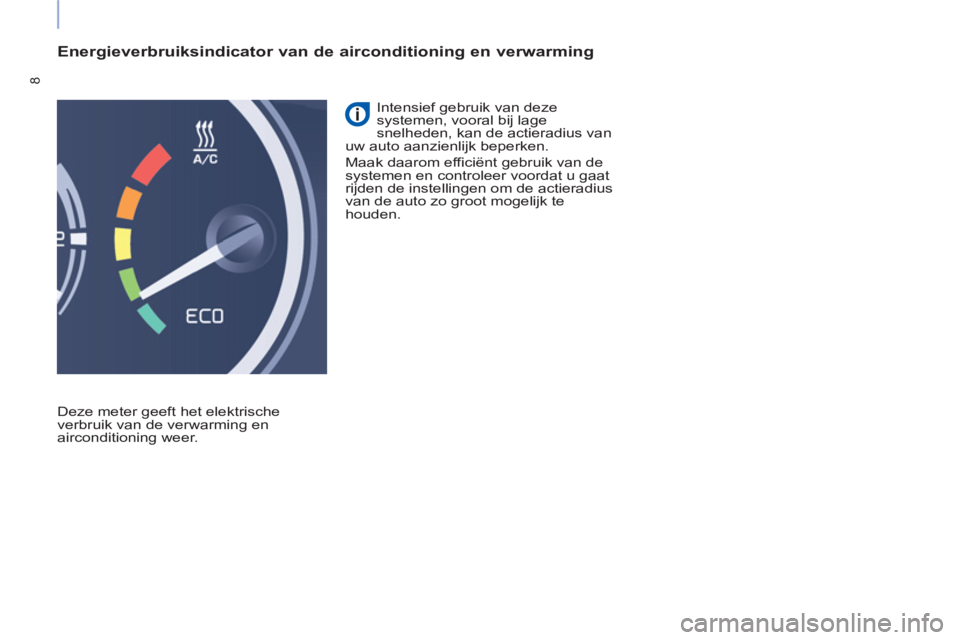

Energieverbruiksindicator van de airconditioning en verwarming

Deze meter geeft het elektrische
verbruik van de verwarming en
airconditioning weer. Intensief gebruik van deze
systemen, vooral bij lage
snelheden, kan de actieradius van
uw auto aanzienlijk beperken.
Maak daarom efficiënt gebruik van de
systemen en controleer voordat u gaat
rijden de instellingen om de actieradius
van de auto zo groot mogelijk te
houden.

9
COCKPIT

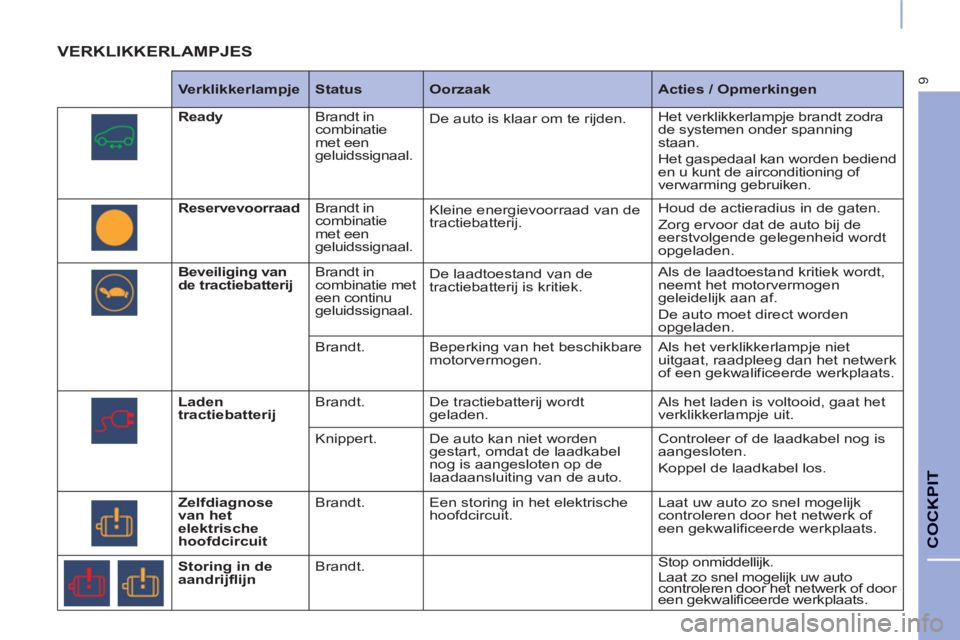

VERKLIKKERLAMPJES

Verklikkerlampje

Status

Oorzaak

Acties / Opmerkingen


Ready Brandt in
combinatie
met een
geluidssignaal. De auto is klaar om te rijden. Het verklikkerlampje brandt zodra
de systemen onder spanning
staan.
Het gaspedaal kan worden bediend
en u kunt de airconditioning of
verwarming gebruiken.

Reservevoorraad
Brandt in
combinatie
met een
geluidssignaal. Kleine energievoorraad van de
tractiebatterij. Houd de actieradius in de gaten.
Zorg ervoor dat de auto bij de
eerstvolgende gelegenheid wordt
opgeladen.

Beveiliging van
de tractiebatterij Brandt in
combinatie met
een continu
geluidssignaal. De laadtoestand van de
tractiebatterij is kritiek. Als de laadtoestand kritiek wordt,
neemt het motorvermogen
geleidelijk aan af.
De auto moet direct worden
opgeladen.
Brandt. Beperking van het beschikbare
motorvermogen. Als het verklikkerlampje niet
uitgaat, raadpleeg dan het netwerk
of een gekwalificeerde werkplaats.

Laden
tractiebatterij
Brandt. De tractiebatterij wordt
geladen. Als het laden is voltooid, gaat het
verklikkerlampje uit.
Knippert. De auto kan niet worden
gestart, omdat de laadkabel
nog is aangesloten op de
laadaansluiting van de auto. Controleer of de laadkabel nog is
aangesloten.
Koppel de laadkabel los.

Zelfdiagnose
van het
elektrische
hoofdcircuit
Brandt. Een storing in het elektrische
hoofdcircuit. Laat uw auto zo snel mogelijk
controleren door het netwerk of
een gekwalificeerde werkplaats.

Storing in de
aandrijflijn
Brandt.
Stop onmiddellijk.

Laat zo snel mogelijk uw auto
controleren door het netwerk of door
een gekwalificeerde werkplaats.

10

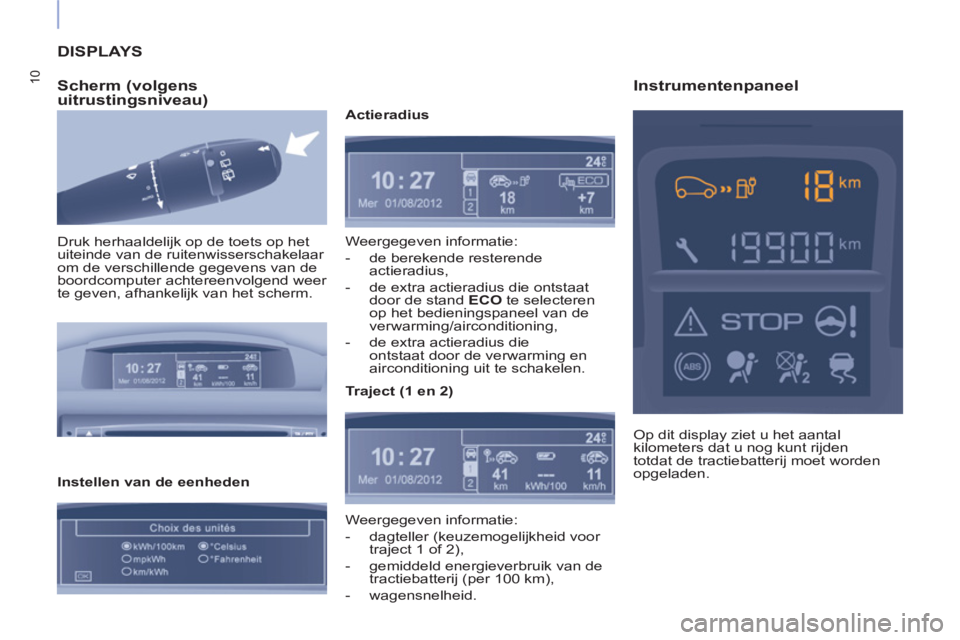

DISPLAYS

Scherm (volgens
uitrustingsniveau)
Druk herhaaldelijk op de toets op het
uiteinde van de ruitenwisserschakelaar
om de verschillende gegevens van de
boordcomputer achtereenvolgend weer
te geven, afhankelijk van het scherm.

Instellen van de eenheden
Actieradius
Weergegeven informatie:


- de berekende resterende
actieradius,

- de extra actieradius die ontstaat
door de stand ECO
te selecteren
op het bedieningspaneel van de
verwarming/airconditioning,

- de extra actieradius die
ontstaat door de verwarming en
airconditioning uit te schakelen.

Weergegeven informatie:


- dagteller (keuzemogelijkheid voor
traject 1 of 2),

- gemiddeld energieverbruik van de
tractiebatterij (per 100 km),

- wagensnelheid.


Traject (1 en 2)
Op dit display ziet u het aantal
kilometers dat u nog kunt rijden
totdat de tractiebatterij moet worden
opgeladen.


Instrumentenpaneel

11

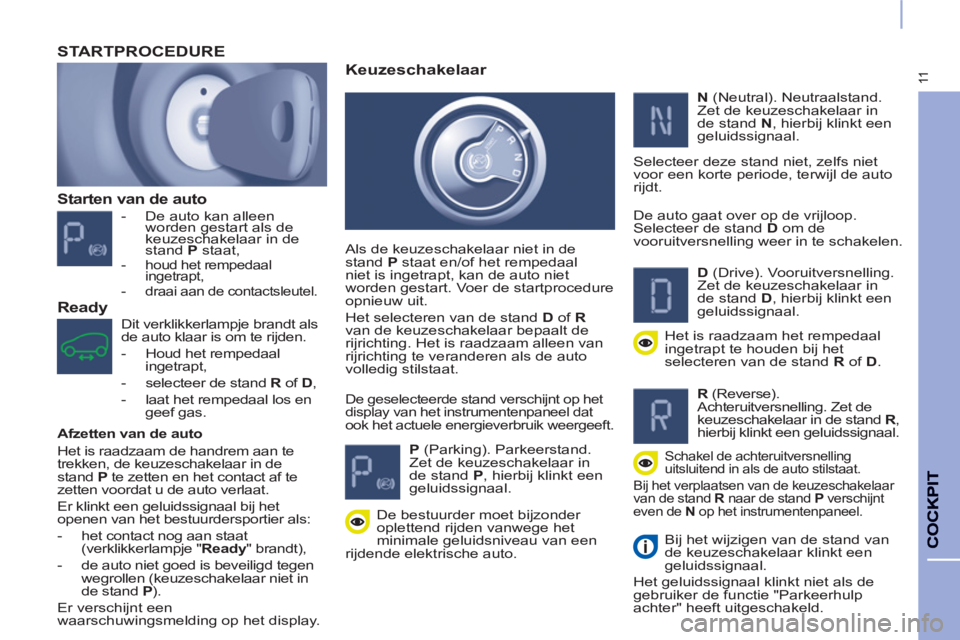

Starten van de auto



- De auto kan alleen
worden gestart als de
keuzeschakelaar in de
stand P
staat,


- houd het rempedaal
ingetrapt,

- draai aan de contactsleutel.


STARTPROCEDURE

Dit verklikkerlampje brandt als
de auto klaar is om te rijden.


- Houd het rempedaal
ingetrapt,

- selecteer de stand R
of D
,

- laat het rempedaal los en
geef gas.

De geselecteerde stand verschijnt op het
display van het instrumentenpaneel dat
ook het actuele energieverbruik weergeeft.


Keuzeschakelaar


Als de keuzeschakelaar niet in de
stand P
staat en/of het rempedaal
niet is ingetrapt, kan de auto niet
worden gestart. Voer de startprocedure
opnieuw uit.
Het selecteren van de stand D
of R

van de keuzeschakelaar bepaalt de
rijrichting. Het is raadzaam alleen van
rijrichting te veranderen als de auto
volledig stilstaat.


P
(Parking). Parkeerstand.
Zet de keuzeschakelaar in
de stand P
, hierbij klinkt een
geluidssignaal.

N
(Neutral). Neutraalstand.
Zet de keuzeschakelaar in
de stand N
, hierbij klinkt een
geluidssignaal.
Selecteer deze stand niet, zelfs niet
voor een korte periode, terwijl de auto
rijdt.
De auto gaat over op de vrijloop.
Selecteer de stand D
om de
vooruitversnelling weer in te schakelen.


D
(Drive). Vooruitversnelling.
Zet de keuzeschakelaar in
de stand D
, hierbij klinkt een
geluidssignaal.

Het is raadzaam het rempedaal
ingetrapt te houden bij het
selecteren van de stand R
of D
.


R
(Reverse).
Achteruitversnelling. Zet de
keuzeschakelaar in de stand R
,
hierbij klinkt een geluidssignaal.


Schakel de achteruitversnelling
uitsluitend in als de auto stilstaat.
Bij het verplaatsen van de keuzeschakelaar
van de stand R
naar de stand P
verschijnt
even de N
op het instrumentenpaneel.


Bij het wijzigen van de stand van
de keuzeschakelaar klinkt een
geluidssignaal.
Het geluidssignaal klinkt niet als de
gebruiker de functie "Parkeerhulp
achter" heeft uitgeschakeld.

De bestuurder moet bijzonder
oplettend rijden vanwege het
minimale geluidsniveau van een
rijdende elektrische auto.


Ready


Afzetten van de auto
Het is raadzaam de handrem aan te
trekken, de keuzeschakelaar in de
stand P
te zetten en het contact af te
zetten voordat u de auto verlaat.
Er klinkt een geluidssignaal bij het
openen van het bestuurdersportier als:


- het contact nog aan staat
(verklikkerlampje " Ready
" brandt),

- de auto niet goed is beveiligd tegen
wegrollen (keuzeschakelaar niet in
de stand P
).
Er verschijnt een
waarschuwingsmelding op het display.

12

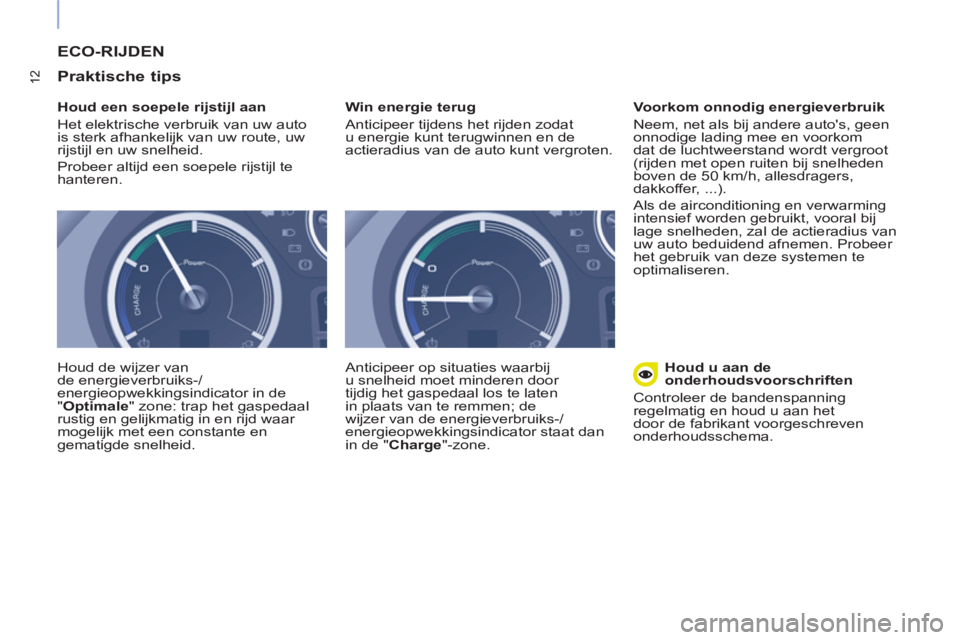

ECO-RIJDEN

Praktische tips


Houd een soepele rijstijl aan
Het elektrische verbruik van uw auto
is sterk afhankelijk van uw route, uw
rijstijl en uw snelheid.
Probeer altijd een soepele rijstijl te
hanteren.
Houd de wijzer van
de energieverbruiks-/
energieopwekkingsindicator in de
" Optimale
" zone: trap het gaspedaal
rustig en gelijkmatig in en rijd waar
mogelijk met een constante en
gematigde snelheid.
Win energie terug
Anticipeer tijdens het rijden zodat
u energie kunt terugwinnen en de
actieradius van de auto kunt vergroten.
Anticipeer op situaties waarbij
u snelheid moet minderen door
tijdig het gaspedaal los te laten
in plaats van te remmen; de
wijzer van de energieverbruiks-/
energieopwekkingsindicator staat dan
in de " Charge
"-zone.
Voorkom onnodig energieverbruik
Neem, net als bij andere auto's, geen
onnodige lading mee en voorkom
dat de luchtweerstand wordt vergroot
(rijden met open ruiten bij snelheden
boven de 50 km/h, allesdragers,
dakkoffer, ...).
Als de airconditioning en verwarming
intensief worden gebruikt, vooral bij
lage snelheden, zal de actieradius van
uw auto beduidend afnemen. Probeer
het gebruik van deze systemen te
optimaliseren.

Houd u aan de
onderhoudsvoorschriften
Controleer de bandenspanning
regelmatig en houd u aan het
door de fabrikant voorgeschreven
onderhoudsschema.
