CITROEN BERLINGO ELECTRIC 2015 Návod na použití (in Czech)

2


Místo řidiče

29
PŘIPRAVENI k ODJEZD
U

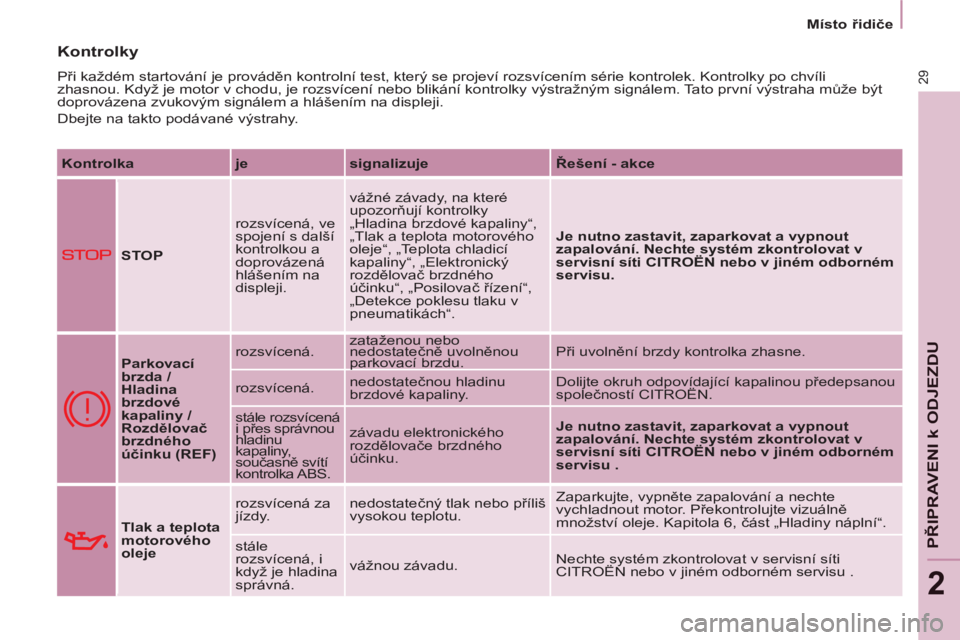

Kontrolky

Při každém startování je prováděn kontrolní test, který se projeví rozsvícením série kontrolek. Kontrolky po chvíli
zhasnou. Když je motor v chodu, je rozsvícení nebo blikání kontrolky výstražným signálem. Tato první výstraha může být
doprovázena zvukovým signálem a hlášením na displeji.
Dbejte na takto podávané výstrahy.

Kontrolka

je

signalizuje

Řešení - akce



STOP

rozsvícená, ve
spojení s další
kontrolkou a
doprovázená
hlášením na
displeji. vážné závady, na které
upozorňují kontrolky
„Hladina brzdové kapaliny“,
„Tlak a teplota motorového
oleje“, „Teplota chladicí
kapaliny“, „Elektronický
rozdělovač brzdného
účinku“, „Posilovač řízení“,
„Detekce poklesu tlaku v
pneumatikách“.
Je nutno zastavit, zaparkovat a vypnout
zapalování. Nechte systém zkontrolovat v
servisní síti CITROËN nebo v jiném odborném
servisu.

Parkovací
brzda
/
Hladina
brzdové
kapaliny /
Rozdělovač
brzdného
účinku (REF)
rozsvícená. zataženou nebo
nedostatečně uvolněnou
parkovací brzdu. Při uvolnění brzdy kontrolka zhasne.
rozsvícená. nedostatečnou hladinu
brzdové kapaliny. Dolijte okruh odpovídající kapalinou předepsanou
společností CITROËN.
stále rozsvícená
i p
řes správnou
hladinu
kapaliny,
současně svítí
kontrolka ABS. závadu elektronického
rozdělovače brzdného
účinku.
Je nutno zastavit, zaparkovat a vypnout
zapalování.
Nechte systém zkontrolovat v
servisní síti
CITROËN nebo v jiném odborném
servisu
.


Tlak a teplota
motorového
oleje
rozsvícená za
jízdy. nedostatečný tlak nebo příliš
vysokou teplotu. Zaparkujte, vypněte zapalování a nechte
vychladnout motor. Překontrolujte vizuálně
množství oleje. Kapitola 6, část „Hladiny náplní“.
stále
rozsvícená, i
když je hladina
správná. vážnou závadu. Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu .

Místo řidiče

30

Kontrolka

je

signalizuje

Řešení - akce





Teplota a
hladina
chladicí
kapaliny
rozsvícená a
ručička je v
červené zóně. abnormální zvýšení teploty. Zaparkujte, vypněte zapalování a nechte
vychladnout motor. Vizuálně zkontrolujte
množství.
blikající. pokles hladiny chladicí
kapaliny. Kapitola 6, část „Hladiny náplní“. Obraťte se
na servisní síť CITROËN nebo na jiný odborný
servis.


Service
dočasně
rozsvícená. malé závady nebo výstrahy. Prohlédněte si výpis výstrah na displeji nebo
na obrazovce. Pokud je Vaše vozidlo vybaveno
palubním počítačem nebo obrazovkou: viz
kapitola 9, část „Autorádio - Palubní počítač“.
Obraťte se na servisní síť CITROËN nebo na jiný
odborný servis. trvale
rozsvícená. vážné závady.



Nezapnutí
bezpečnostního
pásu řidiče

rozsvícená a
poté blikající. řidič nezapnul svůj
bezpečnostní pás. Přitáhněte pás přes sebe a zasuňte sponu do
zámku.
doprovázená
zvukovým
signálem, poté
stále svítí. řidič nemá při jízdě zapnutý
pás. Ověřte zapnutí zatažením za pás. Kapitola 4,
část „Bezpečnostní pásy“.



ECO
rozsvícená. Systém Stop & Start
přepnul motor do režimu
STOP po zastavení vozidla
(červená na křižovatce,
zácpa, ...). Jakmile si přejete se rozjet, kontrolka zhasne a
motor se nastartuje v režimu START.
po několik
sekund
blikající, poté
zhasne. Režim STOP není
momentálně k dispozici.
nebo
Režim START se
automaticky spustil. Kapitola 2, část „Stop & Start“.

2

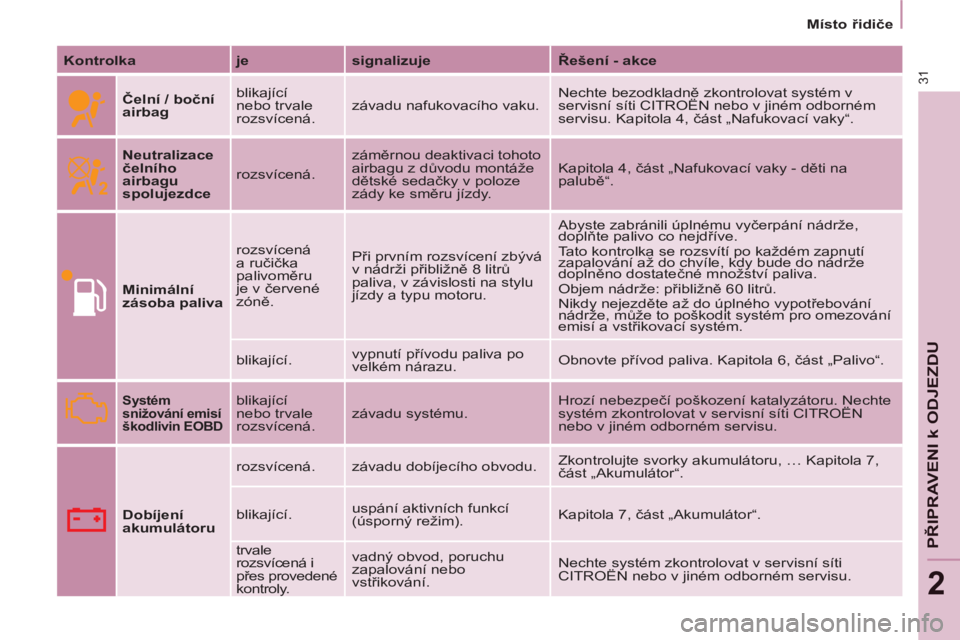

Místo řidiče

31
PŘIPRAVENI k ODJEZD
U


Kontrolka

je

signalizuje

Řešení - akce


Čelní / boční
airbag
blikající
nebo trvale
rozsvícená. závadu nafukovacího vaku. Nechte bezodkladně zkontrolovat systém v
servisní síti CITROËN nebo v jiném odborném
servisu. Kapitola 4, část „Nafukovací vaky“.

Neutralizace
čelního
airbagu
spolujezdce
rozsvícená. záměrnou deaktivaci tohoto
airbagu z důvodu montáže
dětské sedačky v poloze
zády ke směru jízdy. Kapitola 4, část „Nafukovací vaky - děti na
palubě“.

Minimální
zásoba paliva
rozsvícená
a ručička
palivoměru
je v červené
zóně. Při prvním rozsvícení zbývá
v nádrži přibližně 8 litrů
paliva, v závislosti na stylu
jízdy a typu motoru. Abyste zabránili úplnému vyčerpání nádrže,
doplňte palivo co nejdříve.

Tato kontrolka se rozsvítí po každém zapnutí
zapalování až do chvíle, kdy bude do nádrže
doplněno dostatečné množství paliva.
Objem nádrže: přibližně 60 litrů.
Nikdy nejezděte až do úplného vypotřebování
nádrže, může to poškodit systém pro omezování
emisí a vstřikovací systém.
blikající. vypnutí přívodu paliva po
velkém nárazu. Obnovte přívod paliva. Kapitola 6, část „Palivo“.


Systém
snižování emisí
škodlivin EOBD

blikající
nebo trvale
rozsvícená. závadu systému. Hrozí nebezpečí poškození katalyzátoru. Nechte
systém zkontrolovat v servisní síti CITROËN
nebo v jiném odborném servisu.

Dobíjení
akumulátoru
rozsvícená. závadu dobíjecího obvodu. Zkontrolujte svorky akumulátoru, … Kapitola 7,
část „Akumulátor“.
blikající. uspání aktivních funkcí
(úsporný režim). Kapitola 7, část „Akumulátor“.
trvale
rozsvícená i
přes provedené
kontroly. vadný obvod, poruchu
zapalování nebo
vstřikování. Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu.

ABS

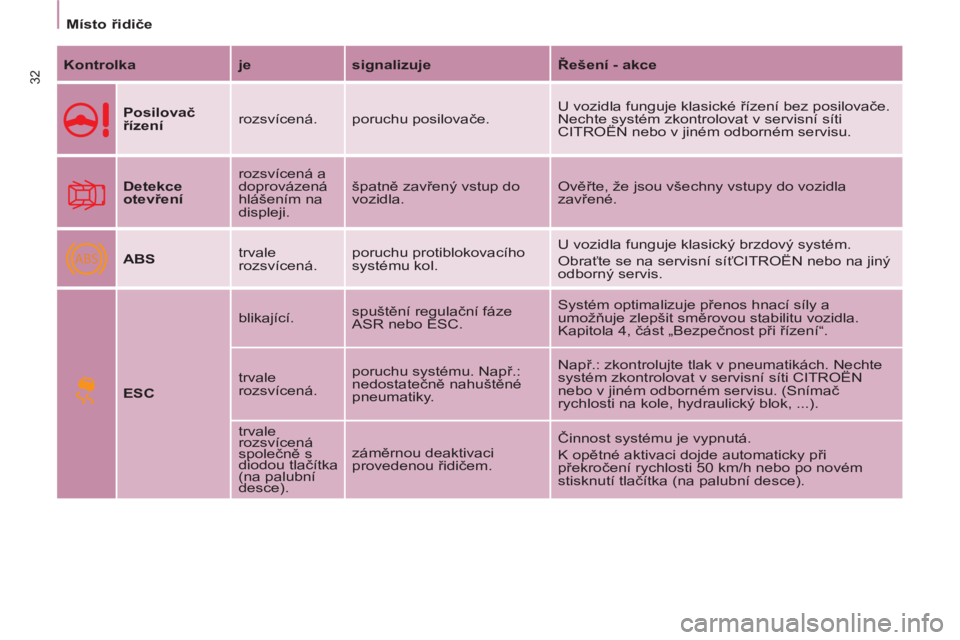

Místo řidiče

32

Kontrolka

je

signalizuje

Řešení - akce


Posilovač
řízení
rozsvícená. poruchu posilovače. U vozidla funguje klasické řízení bez posilovače.
Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu.

Detekce
otevření
rozsvícená a
doprovázená
hlášením na
displeji. špatně zavřený vstup do
vozidla. Ověřte, že jsou všechny vstupy do vozidla
zavřené.

ABS
trvale
rozsvícená. poruchu protiblokovacího
systému kol. U vozidla funguje klasický brzdový systém.
Obraťte se na servisní síťCITROËN nebo na jiný
odborný servis.

ESC
blikající. spuštění regulační fáze
ASR nebo ESC. Systém optimalizuje přenos hnací síly a
umožňuje zlepšit směrovou stabilitu vozidla.
Kapitola 4, část „Bezpečnost při řízení“.
trvale
rozsvícená. poruchu systému. Např.:
nedostatečně nahuštěné
pneumatiky. Např.: zkontrolujte tlak v pneumatikách. Nechte
systém zkontrolovat v servisní síti CITROËN
nebo v jiném odborném servisu. (Snímač
rychlosti na kole, hydraulický blok, ...).
trvale
rozsvícená
společně s
diodou tlačítka
(na palubní
desce). záměrnou deaktivaci
provedenou řidičem. Činnost systému je vypnutá.
K opětné aktivaci dojde automaticky při
překročení rychlosti 50 km/h nebo po novém
stisknutí tlačítka (na palubní desce).

2

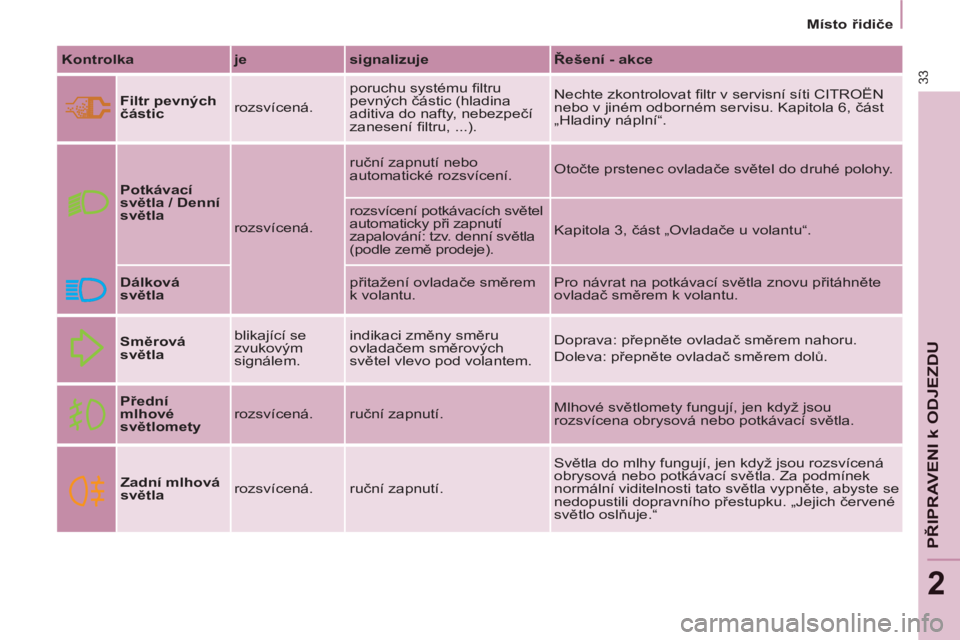

Místo řidiče

33
PŘIPRAVENI k ODJEZD
U


Kontrolka

je

signalizuje

Řešení - akce


Filtr pevných
částic
rozsvícená. poruchu systému fi ltru
pevných částic (hladina
aditiva do nafty, nebezpečí
zanesení fi ltru, ...). Nechte zkontrolovat fi ltr v servisní síti CITROËN
nebo v jiném odborném servisu. Kapitola 6, část
„Hladiny náplní“.

Potkávací
světla / Denní
světla

rozsvícená. ruční zapnutí nebo
automatické rozsvícení. Otočte prstenec ovladače světel do druhé polohy.
rozsvícení potkávacích světel
automaticky při zapnutí
zapalování: tzv. denní světla
(podle země prodeje). Kapitola 3, část „Ovladače u volantu“.

Dálková
světla
přitažení ovladače směrem
k volantu. Pro návrat na potkávací světla znovu přitáhn
ěte
ovladač směrem k volantu.

Směrová
světla
blikající se
zvukovým
signálem. indikaci změny směru
ovladačem směrových
světel vlevo pod volantem. Doprava: přepněte ovladač směrem nahoru.
Doleva: přepněte ovladač směrem dolů.

Přední
mlhové
světlomety
rozsvícená. ruční zapnutí. Mlhové světlomety fungují, jen když jsou
rozsvícena obrysová nebo potkávací světla.

Zadní mlhová
světla
rozsvícená. ruční zapnutí. Světla do mlhy fungují, jen když jsou rozsvícená
obrysová nebo potkávací světla. Za podmínek
normální viditelnosti tato světla vypněte, abyste se
nedopustili dopravního přestupku. „Jejich č
ervené
světlo oslňuje.“

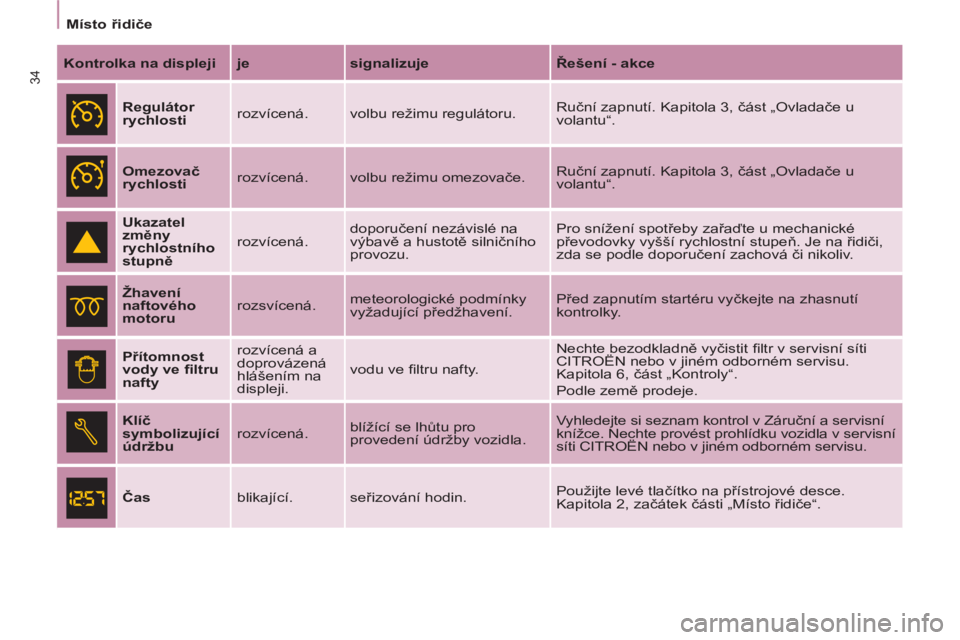

Místo řidiče

34


Kontrolka na displeji

je

signalizuje

Řešení - akce




Regulátor
rychlosti
rozvícená. volbu režimu regulátoru. Ruční zapnutí. Kapitola 3, část „Ovladače u
volantu“.


Omezovač
rychlosti
rozvícená. volbu režimu omezovače. Ruční zapnutí. Kapitola 3, část „Ovladače u
volantu“.



Ukazatel
změny
rychlostního
stupně
rozvícená. doporučení nezávislé na
výbavě a hustotě silničního
provozu. Pro snížení spotřeby zařaďte u mechanické
převodovky vyšší rychlostní stupeň. Je na řidiči,
zda se podle doporučení zachová či nikoliv.



Žhavení
naftového
motoru
rozsvícená. meteorologické podmínky
vyžadující předžhavení. Před zapnutím startéru vyčkejte na zhasnutí
kontrolky.


Přítomnost
vody ve fi ltru
nafty
rozvícená a
doprovázená
hlášením na
displeji. vodu ve fi ltru nafty. Nechte bezodkladně vyčistit fi ltr v servisní síti
CITROËN nebo v jiném odborném servisu.
Kapitola 6, část „Kontroly“.
Podle země prodeje.



Klíč
symbolizující
údržbu
rozvícená. blížící se lhůtu pro
provedení údržby vozidla. Vyhledejte si seznam kontrol v Záruční a servisní
knížce. Nechte provést prohlídku vozidla v servisní
síti CITROËN nebo v jiném odborném servisu.


Čas
blikající. seřizování hodin. Použijte levé tlačítko na přístrojové desce.
Kapitola 2, začátek části „Místo řidiče“.

2


Místo řidiče

35
PŘIPRAVENI k ODJEZD
U

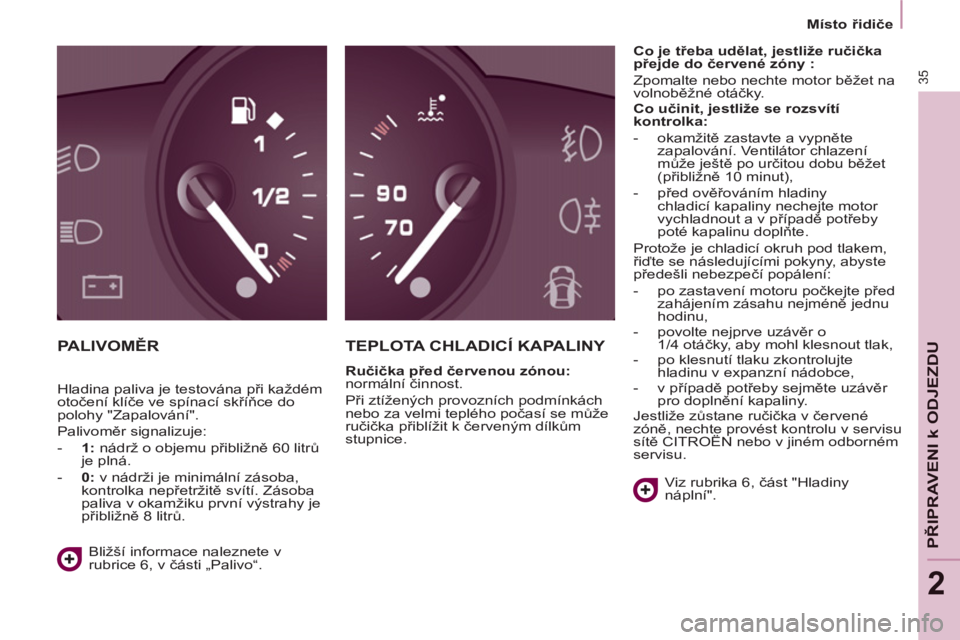

PALIVOMĚR TEPLOTA CHLADICÍ KAPALINY


Ručička před červenou zónou

:

normální činnost.
Při ztížených provozních podmínkách
nebo za velmi teplého počasí se může
ručička přiblížit k červeným dílkům
stupnice.
Co je třeba udělat, jestliže ručička
přejde do červené zóny
:

Zpomalte nebo nechte motor běžet na
volnoběžné otáčky.

Co učinit, jestliže se rozsvítí
kontrolka

:



- okamžitě zastavte a vypněte
zapalování. Ventilátor chlazení
může ještě po určitou dobu běžet
(přibližně 10 minut),

- před ověřováním hladiny
chladicí kapaliny nechejte motor
vychladnout a v případě
potřeby
poté kapalinu doplňte.
Protože je chladicí okruh pod tlakem,
řiďte se následujícími pokyny, abyste
předešli nebezpečí popálení:


- po zastavení motoru počkejte před
zahájením zásahu nejméně jednu
hodinu,

- povolte nejprve uzávěr o
1/4 otáčky, aby mohl klesnout tlak,

- po klesnutí tlaku zkontrolujte
hladinu v expanzní nádobce,

- v případě potřeby sejměte uzávěr
pro doplnění kapaliny.
Jestliže zůstane ručička v červené
zóně, nechte provést kontrolu v servisu
sítě CITROËN nebo v jiném odborném
servisu.
Viz rubrika 6, část "Hladiny
náplní".
Bližší informace naleznete v
rubrice 6, v části „Palivo“. Hladina paliva je testována při každém
otočení klíče ve spínací skříňce do
polohy "Zapalování".
Palivom
ěr signalizuje:


- 1: nádrž o objemu přibližně 60 litrů
je plná.

- 0: v nádrži je minimální zásoba,
kontrolka nepřetržitě svítí. Zásoba
paliva v okamžiku první výstrahy je
přibližně 8 litrů.

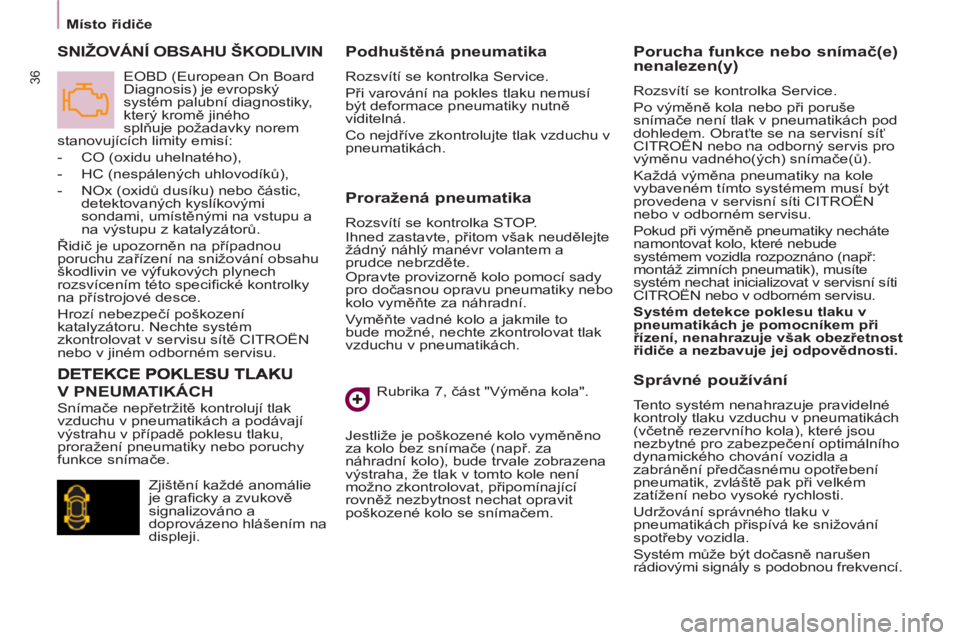

Místo řidiče

36


Proražená pneumatika

Rozsvítí se kontrolka STOP.
Ihned zastavte, přitom však neudělejte
žádný náhlý manévr volantem a
prudce nebrzděte.
Opravte provizorně kolo pomocí sady
pro dočasnou opravu pneumatiky nebo
kolo vyměňte za náhradní.
Vyměňte vadné kolo a jakmile to
bude možné, nechte zkontrolovat tlak
vzduchu v pneumatikách.

Porucha funkce nebo snímač(e)
nenalezen(y)
Rozsvítí se kontrolka Service.
Po výměně kola nebo při poruše
snímače není tlak v pneumatikách pod
dohledem. Obraťte se na servisní síť
CITROËN nebo na odborný servis pro
výměnu vadného(ých) snímače(ů).
Každá výměna pneumatiky na kole
vybaveném tímto systémem musí být
provedena v servisní síti CITROËN
nebo v odborném servisu.
Pokud při výměně pneumatiky necháte
namontovat kolo, které nebude
systémem vozidla rozpoznáno (např:
montáž zimních pneumatik), musíte
systém nechat inicializovat v servisní síti
CITROËN nebo v odborném servisu.

Systém detekce poklesu tlaku v
pneumatikách je pomocníkem při
řízení, nenahrazuje však obezř

etnost

řidiče a nezbavuje jej odpovědnosti.


V PNEUMATIKÁCH SNIŽOVÁNÍ OBSAHU ŠKODLIVIN
Podhuštěná pneumatika

Rozsvítí se kontrolka Service.
Při varování na pokles tlaku nemusí
být deformace pneumatiky nutně
viditelná.
Co nejdříve zkontrolujte tlak vzduchu v
pneumatikách.
Rubrika 7, část "Výměna kola".
Jestliže je poškozené kolo vyměněno
za kolo bez snímače (např. za
náhradní kolo), bude trvale zobrazena
výstraha, že tlak v tomto kole není
možno zkontrolovat, připomínající
rovněž nezbytnost nechat opravit
poškozené kolo se snímačem. Snímače nepřetržitě kontrolují tlak
vzduchu v pneumatikách a podávají
výstrahu v případě poklesu tlaku,
proražení pneumatiky nebo poruchy
funkce snímače. EOBD (European On Board
Diagnosis) je evropský
systém palubní diagnostiky,
který kromě jiného
splňuje požadavky norem
stanovujících limity emisí:


- CO (oxidu uhelnatého),

- HC (nespálených uhlovodíků),

- NOx (oxidů dusíku) nebo částic,
detektovaných kyslíkovými
sondami, umístěnými na vstupu a
na výstupu z katalyzátorů.
Řidič je upozorněn na případnou
poruchu zařízení na snižování obsahu
škodlivin ve výfukových plynech
rozsvícením této specifi cké kontrolky
na přístrojové desce.
Hrozí nebezpečí poškození
katalyzátoru. Nechte systém
zkontrolovat v servisu sítě CITROËN
nebo v jiném odborném servisu.
Zjištění každé anomálie
je grafi cky a zvukově
signalizováno a
doprovázeno hlášením na
displeji.

Správné používání

Tento systém nenahrazuje pravidelné
kontroly tlaku vzduchu v pneumatikách
(včetně rezervního kola), které jsou
nezbytné pro zabezpečení optimálního
dynamického chování vozidla a
zabránění předčasnému opotřebení
pneumatik, zvláště pak při velkém
zatížení nebo vysoké rychlosti.
Udržování správného tlaku v
pneumatikách přispívá ke snižování
spotřeby vozidla.
Systém může být dočasně narušen
rádiovými signály s podobnou frekvencí.

2


Místo řidiče

37
PŘIPRAVENI k ODJEZD
U

UKAZATEL ÚDRŽBY

Sleduje interval mezi prohlídkami v
závislosti na používání vozidla.
Počet kilometrů do údržby vyšší než
1 000 km

Příklad:
do příští prohlídky Vám zbývá
ujet 4 800 km. Po dobu několika
sekund od zapnutí zapalování svítí na
ukazateli:
Několik sekund po zapnutí zapalování
se zobrazí hladina oleje, potom se
vrátí ukazatel ujetých kilometrů do své
funkce a udává celkový a denní počet
ujetých kilometrů.

Počet kilometrů do údržby menší
než 1 000 km
Při každém zapnutí zapalování bliká po dobu
několika sekund klíč symbolizující údržbu a
zobrazí se počet zbývajících kilometrů:

Několik sekund po zapnutí zapalování
se zobrazí hladina oleje, potom se
vrátí ukazatel ujetých kilometrů do
své normální funkce, ale symbol klíče
zůstane svítit. Signalizuje tak, že je
třeba v nejbližší době naplánovat
provedení prohlídky.

Lhůta pro provedení údržby je
překročena
Funkce
Po zapnutí zapalování se na několik
sekund rozsvítí klíč symbolizující
údržbu a na ukazateli celkově ujetých
kilometrů se zobrazí počet kilometrů
(zaokrouhleně), které zbývají do příští
prohlídky.
Intervaly prohlídek jsou počítány od
posledního vynulování ukazatele.
Interval je stanoven dvěma parametry:


- počet ujetých kilometrů,

- doba uplynulá od poslední
prohlídky.

Parametr uplynulé doby může
převážit nad parametrem ujetých
km, v závislosti na způsobu
používání vozidla. Když je motor v chodu, klíč
symbolizující údržbu svítí, dokud
není provedena prohlídka.
Při každém zapnutí
zapalování bliká po
dobu několika sekund
klíč
symbolizující údržbu
a zobrazí se počet
překročených kilometrů.

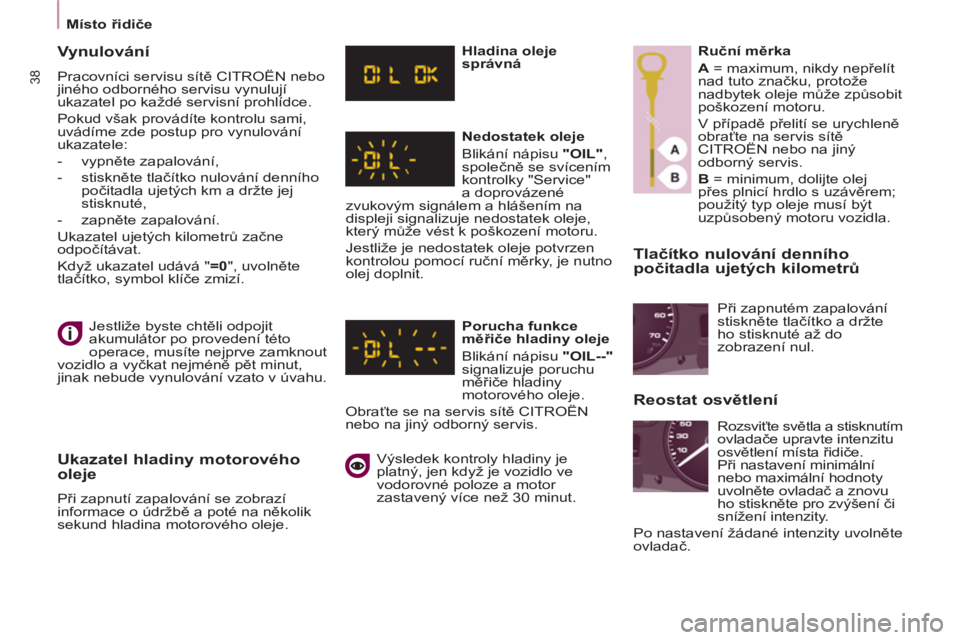

Místo řidiče

38


Tlačítko nulování denního
počitadla ujetých kilometrů

Jestliže byste chtěli odpojit
akumulátor po provedení této
operace, musíte nejprve zamknout
vozidlo a vyčkat nejméně pět minut,
jinak nebude vynulování vzato v úvahu.


Vynulování

Pracovníci servisu sítě CITROËN nebo
jiného odborného servisu vynulují
ukazatel po každé servisní prohlídce.
Pokud však provádíte kontrolu sami,
uvádíme zde postup pro vynulování
ukazatele:


- vypněte zapalování,

- stiskněte tlačítko nulování denního
počitadla ujetých km a držte jej
stisknuté,

- zapněte zapalování.
Ukazatel ujetých kilometrů začne
odpočítávat.
Když ukazatel udává " =0
", uvolněte
tlačítko, symbol klíče zmizí.


Ukazatel hladiny motorového
oleje
Při zapnutí zapalování se zobrazí
informace o údržbě a poté na několik
sekund hladina motorového oleje.
Hladina oleje
správná

Nedostatek oleje
Blikání nápisu "OIL"
,
společně se svícením
kontrolky "Service"
a doprovázené
zvukovým signálem a hlášením na
displeji signalizuje nedostatek oleje,
který může vést k poškození motoru.
Jestliže je nedostatek oleje potvrzen
kontrolou pomocí ruční měrky, je nutno
olej doplnit.

Porucha funkce
měřiče hladiny oleje

Blikání nápisu "OIL--"

signalizuje poruchu
měřiče hladiny
motorového oleje.
Obraťte se na servis sítě CITROËN
nebo na jiný odborný servis.
Výsledek kontroly hladiny je
platný, jen když je vozidlo ve
vodorovné poloze a motor
zastavený více než 30 minut.
Ruční měrka

A
= maximum, nikdy nepřelít
nad tuto značku, protože
nadbytek oleje může způsobit
poškození motoru.
V případě přelití se urychleně
obraťte na servis sítě
CITROËN nebo na jiný
odborný servis.

B = minimum, dolijte olej
přes plnicí hrdlo s uzávěrem;
použitý typ oleje musí být
uzpůsobený motoru vozidla.


Rozsviťte světla a stisknutím
ovladače upravte intenzitu
osvětlení místa řidiče.
Při nastavení minimální
nebo maximální hodnoty
uvolněte ovladač a znovu
ho stiskněte pro zvýšení či
snížení intenzity.
Po nastavení žádané intenzity uvol něte
ovladač. Při zapnutém zapalování
stiskněte tlačítko a držte
ho stisknuté až do
zobrazení nul.


Reostat osvětlení
