Page 131 of 272
Zamjena osigurača
129
7
OSIGURAČI U ARMATURNOJ
PLOČI
Za pristup osiguračima, zakrenite
poklopac. Osigurač
F
Jakost
A
Namjena
1 15 Brisač stražnjeg stakla
2 - Slobodan
3 5 Zračni jastuci
4 10 Klima uređaj, dijagnostička utičnica, sklopka
retrovizora, svjetlosni snop farova
5 30 Podizači prozora
6 30 Brave
7 5 Stražnje stropno svjetlo, prednje spot svjetlo, krov
8 20 Autoradio, ekran, otkrivanje preniskog tlaka u
gumama, alarm i sirena
9 30 Prednja i stražnja utičnica 12 V
10 15 Srednji stup
11 15 Kontakt brava slabe struje
12 15 Davač kiše i vanjskog svjetla, zračni jastuci
13 5 Ploča s instrumentima
14 15 Pomo
ć pri parkiranju, sklopke automatskog klima
uređaja, komplet za telefoniranje bez ruku
15 30 Brave
16 - Slobodan
17 40 Grijač stražnjeg stakla / retrovizora
Page 132 of 272

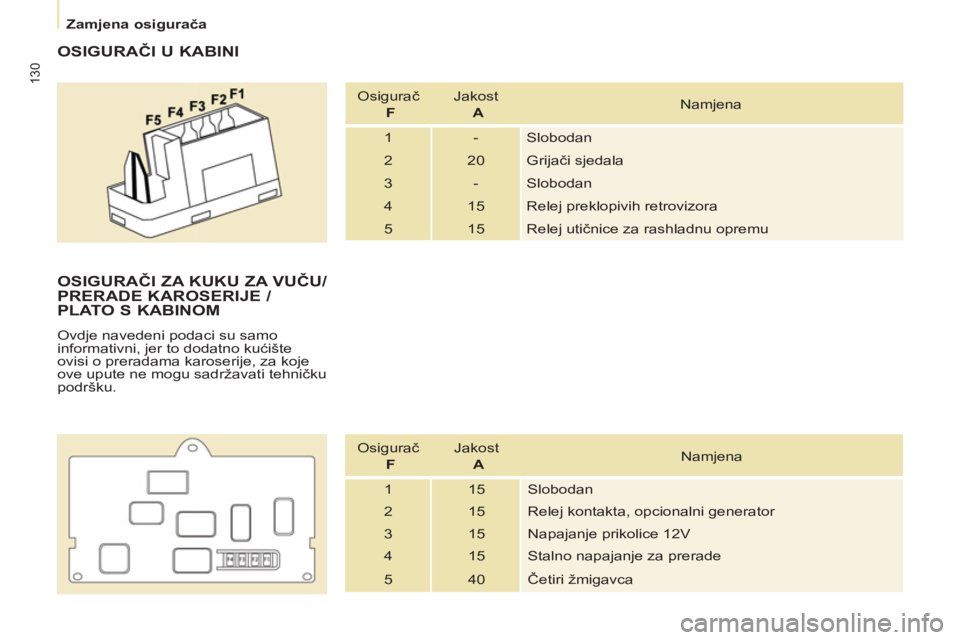

Zamjena osigurača
130
OSIGURAČI U KABINI
Osigurač
F
Jakost
A
Namjena
1 - Slobodan
2 20 Grijači sjedala
3 - Slobodan
4 15 Relej preklopivih retrovizora
5 15 Relej utičnice za rashladnu opremu
OSIGURAČI ZA KUKU ZA VUČU/
PRERADE KAROSERIJE /
PLATO S KABINOM
Ovdje navedeni podaci su samo
informativni, jer to dodatno kućište
ovisi o preradama karoserije, za koje
ove upute ne mogu sadržavati tehničku
podršku.
Osigurač
F
Jakost
A
Namjena
1 15 Slobodan
2 15 Relej kontakta, opcionalni generator
3 15 Napajanje prikolice 12V
4 15 Stalno napajanje za prerade
5 40 Četiri žmigavca
Page 133 of 272
Zamjena osigurača
131
7
OSIGURAČI U PROSTORU
MOTORA
Za pristup osiguračima, otvorite
poklopac motora, otkvačite i zakrenite
kućište. Osigurač
F
Jakost
A
Namjena
1 20 Kontrola motora
2 15 Zvučna signalizacija
3 10 Pumpa za pranje prednjeg i stražnjeg stakla
4 20 Pumpa za pranje farova ili LED diode
5 15 Sklopovi motora
6 10 Davač kuta obruča upravljača, ESC
7 10 Stop prekidač, prekidač spojke
8 25 Elektropokretač
9 10 Motor za podešavanje svjetlosnog snopa farova,
kućište upravljanja konfi guracijom park
10 30 Sklopovi motora
11 40 Slobodan
12 30 Brisači
13 40 Ku
ćište inteligentnog opsluživanja BSI
14 30 Pumpa
15 10 Desno dugo svjetlo
16 10 Lijevo dugo svjetlo
17 15 Desno kratko svjetlo
18 15 Lijevo kratko svjetlo
Page 134 of 272
Zamjena metlice brisača
132
Postavljanje brisača vjetrobrana
u poseban položaj
- U roku od najviše jedne minute
nakon prekida kontakta, pritisnite
sklopku brisača prema dolje;
metlice brisača postavit će se uz
stupove vjetrobrana (u poseban
položaj).
Zamjena metlice brisača vjetrobrana
- Podignite polugu brisača.
- Otkvačite metlicu i izvadite je.
- Postavite novu metlicu.
- Spustite polugu.
Za vraćanje brisača u osnovni položaj,
uključite kontakt i pomaknite sklopku
brisača.
Zamjena metlice brisača stražnjeg
stakla
- Podignite polugu, otkvačite metlicu
i izvadite je.
- Postavite novu metlicu i spustite
polugu.
ZAMJENA METLICE BRISAČA
Page 135 of 272

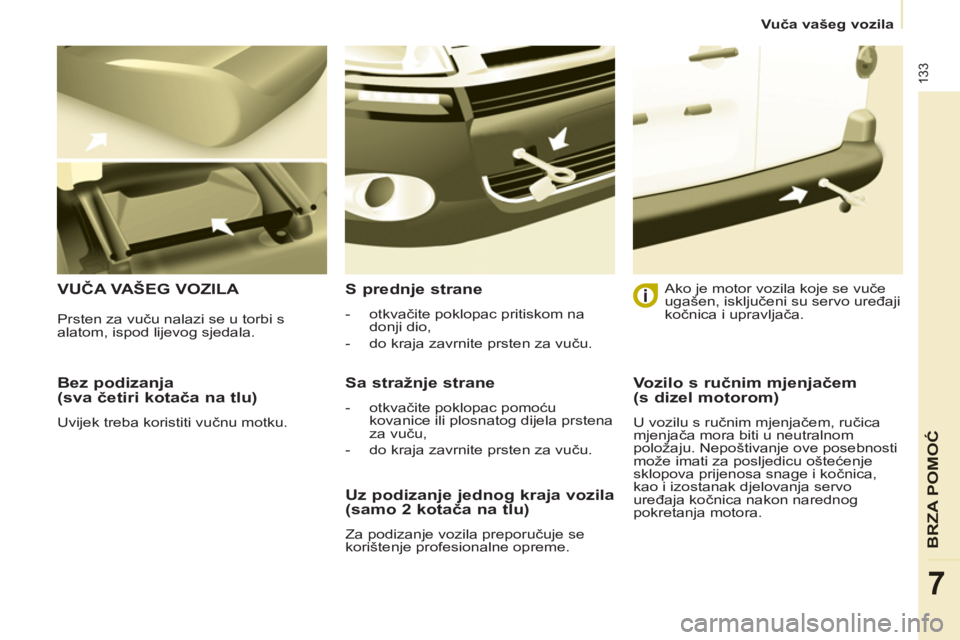

Vuča vašeg vozila
133
BRZA POMO
Ć
7
Bez podizanja
(sva četiri kotača na tlu)
Uvijek treba koristiti vučnu motku.
VUČA VAŠEG VOZILA
S prednje strane
- otkvačite poklopac pritiskom na
donji dio,
- do kraja zavrnite prsten za vuču.
Sa stražnje strane
- otkvačite poklopac pomoću
kovanice ili plosnatog dijela prstena
za vuču,
- do kraja zavrnite prsten za vuču.
Ako je motor vozila koje se vuče
ugašen, isključeni su servo uređaji
kočnica i upravljača.
Uz podizanje jednog kraja vozila
(samo 2 kotača na tlu)
Za podizanje vozila preporučuje se
korištenje profesionalne opreme. Prsten za vuču nalazi se u torbi s
alatom, ispod lijevog sjedala.
Vozilo s ručnim mjenjačem
(s dizel motorom)
U vozilu s ručnim mjenjačem, ručica
mjenjača mora biti u neutralnom
položaju. Nepoštivanje ove posebnosti
može imati za posljedicu oštećenje
sklopova prijenosa snage i kočnica,
kao i izostanak djelovanja servo
uređaja kočnica nakon narednog
pokretanja motora.
Page 136 of 272

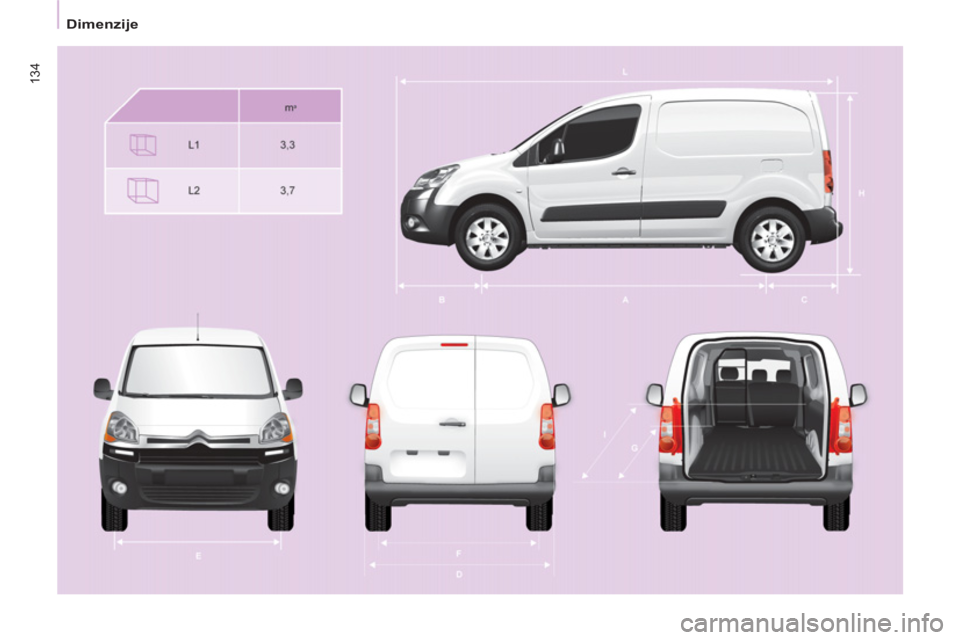

Page 137 of 272

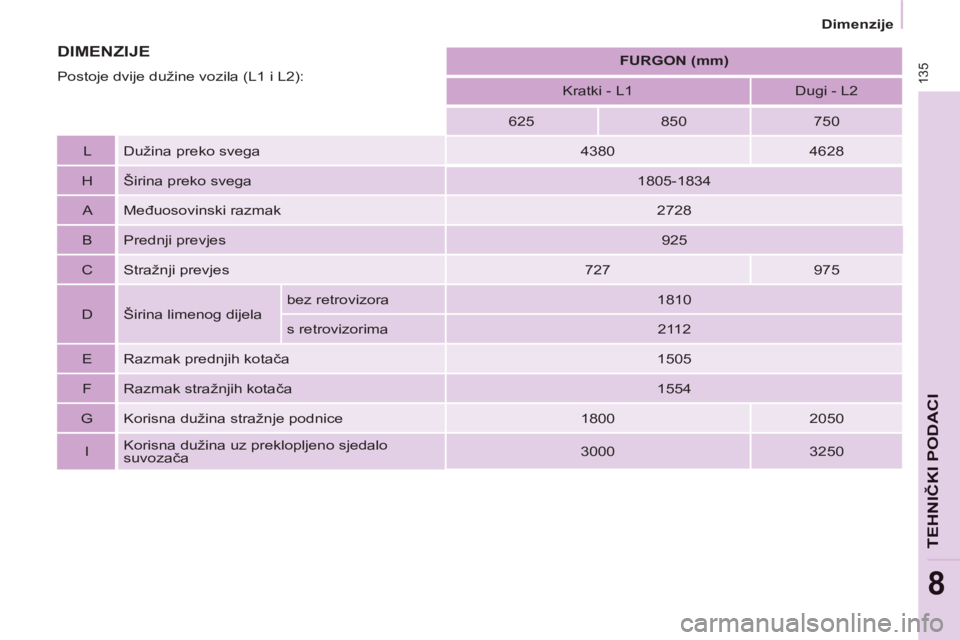

135
Dimenzije
TEHNIČKI PODACI
8
FURGON (mm)
Kratki - L1
Dugi - L2
625
850
750
L Dužina preko svega
4380
4628
H Širina preko svega
1805-1834
A Međuosovinski razmak
2728
B Prednji prevjes
925
C Stražnji prevjes
727
975
D Širina limenog dijela bez retrovizora
1810
s retrovizorima
2112
E Razmak prednjih kotača
1505
F Razmak stražnjih kotača
1554
G Korisna dužina stražnje podnice
1800
2050
I Korisna dužina uz preklopljeno sjedalo
suvozača
3000
3250 DIMENZIJE DIMENZIJE
Postoje dvije dužine vozila (L1 i L2):

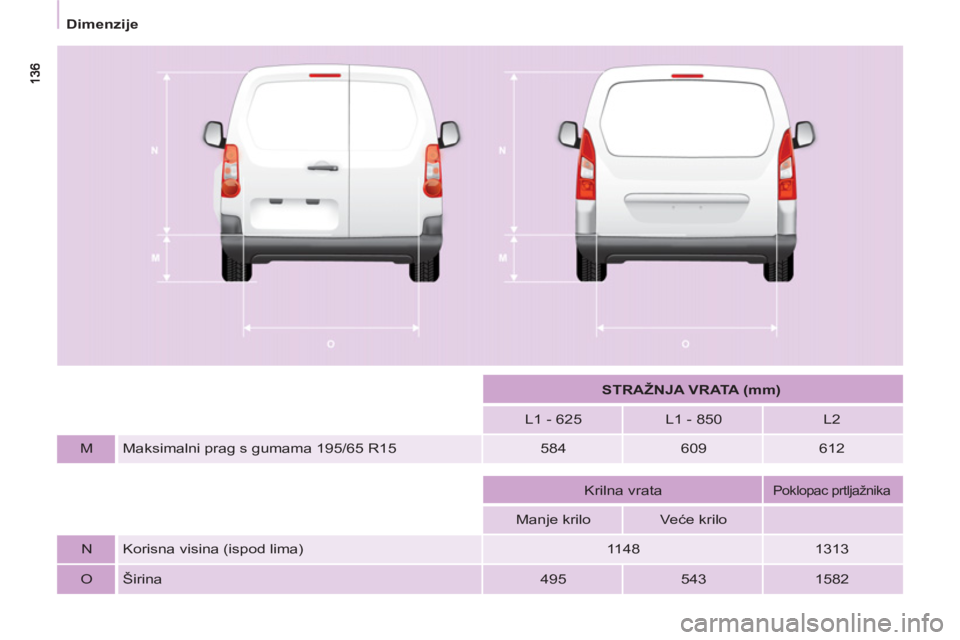

Page 138 of 272
Dimenzije
STRAŽNJA VRATA (mm)
L1 - 625
L1 - 850
L2
M Maksimalni prag s gumama 195/65 R15
584
609
612
Krilna vrata Poklopac prtljažnika
Manje krilo
Veće krilo
N Korisna visina (ispod lima)
1148
1313
O Širina
495
543
1582

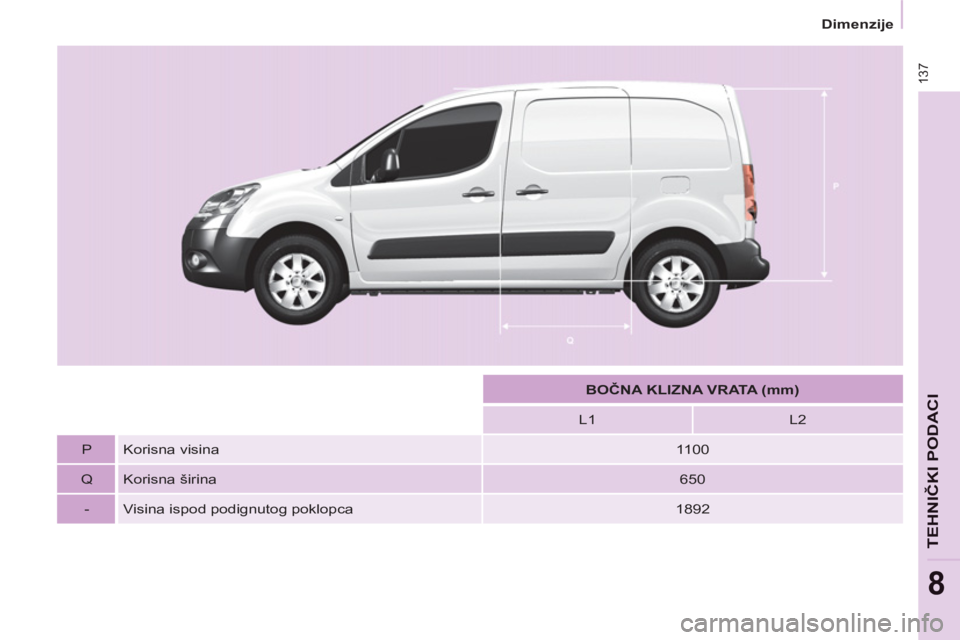

Page 139 of 272
137
Dimenzije
TEHNIČKI PODACI
8
BOČNA KLIZNA VRATA (mm)
L1
L2
P
Korisna visina
1100
Q
Korisna širina
650
-
Visina ispod podignutog poklopca
1892
Page 140 of 272

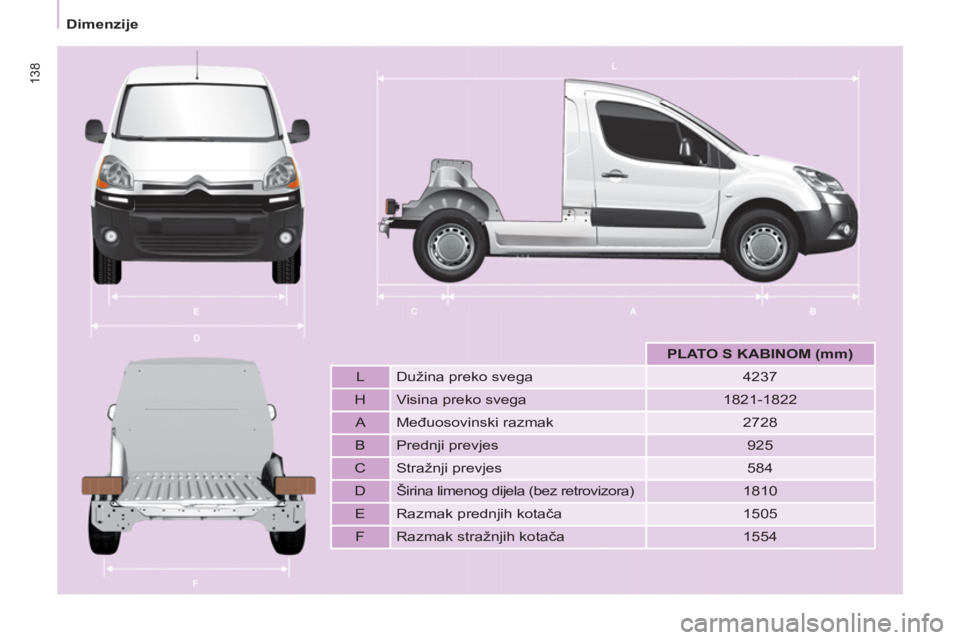

138
Dimenzije
PLATO
S KABINOM (mm)
L Dužina preko svega
4237
H Visina preko svega
1821-1822
A Međuosovinski razmak
2728
B Prednji prevjes
925
C Stražnji prevjes
584
D Širina limenog dijela (bez retrovizora)
1810
E Razmak prednjih kotača
1505
F Razmak stražnjih kotača
1554
