Page 101 of 272

Djeca u vozilu
99
SIGURNOST

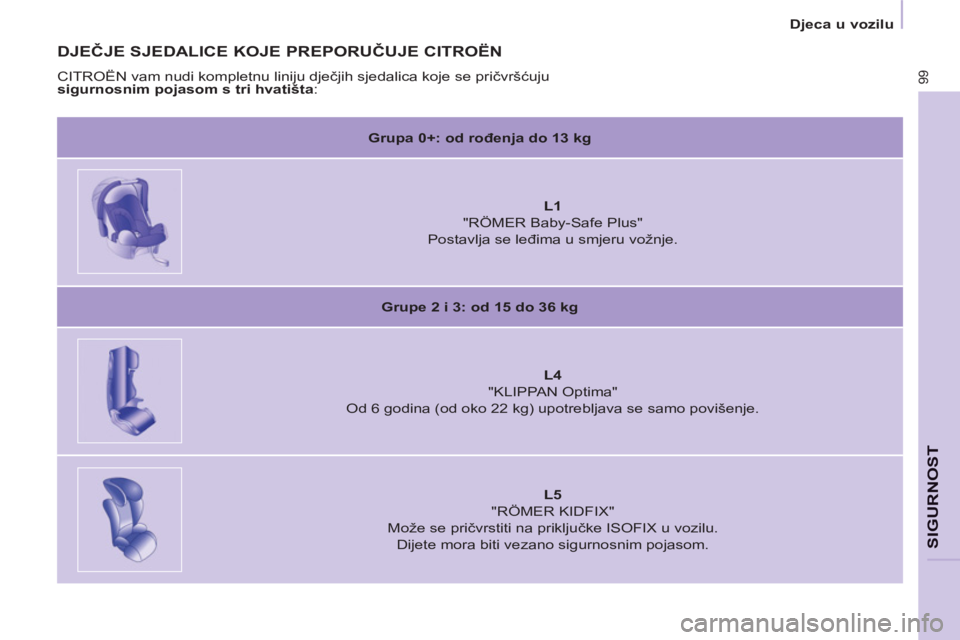

DJEČJE SJEDALICE KOJE PREPORUČUJE CITROËN
CITROËN vam nudi kompletnu liniju dječjih sjedalica koje se pričvršćuju
sigurnosnim pojasom s tri hvatišta
:
Grupa 0+: od rođenja do 13 kg
L1
"RÖMER Baby-Safe Plus"
Postavlja se leđima u smjeru vožnje.
Grupe 2 i 3: od 15 do 36 kg
L4
"KLIPPAN Optima"
Od 6 godina (od oko 22 kg) upotrebljava se samo povišenje.
L5
"RÖMER KIDFIX"
Može se pričvrstiti na priključke ISOFIX u vozilu.
Dijete mora biti vezano sigurnosnim pojasom.
Page 102 of 272

Djeca u vozilu
100

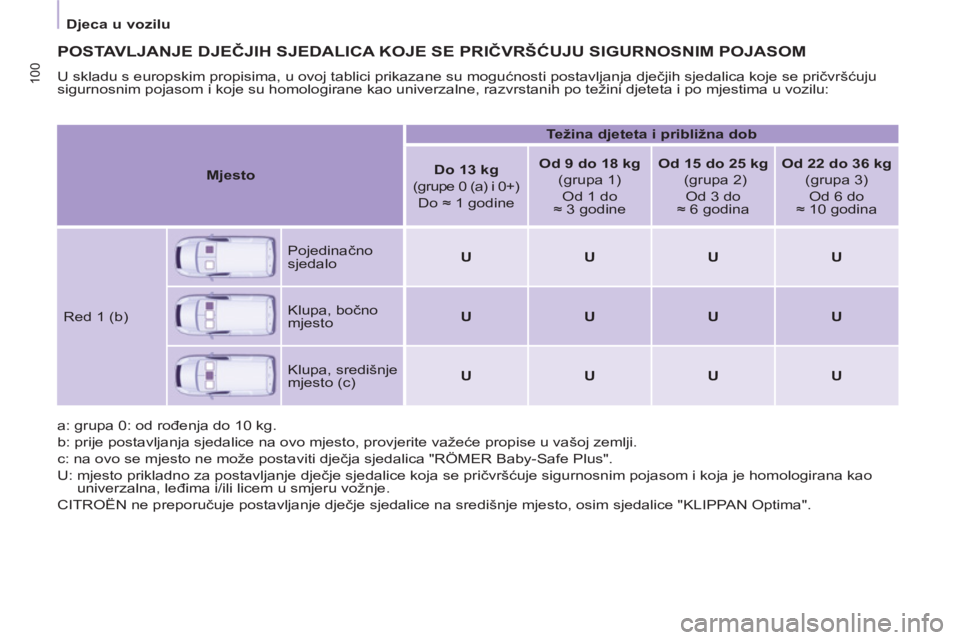

POSTAVLJANJE DJEČJIH SJEDALICA KOJE SE PRIČVRŠĆUJU SIGURNOSNIM POJASOM
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje se pričvršćuju
sigurnosnim pojasom i koje su homologirane kao univerzalne, razvrstanih po težini djeteta i po mjestima u vozilu:
a: grupa 0: od rođenja do 10 kg.
b: prije postavljanja sjedalice na ovo mjesto, provjerite važeće propise u vašoj zemlji.
c: na ovo se mjesto ne može postaviti dječja sjedalica "RÖMER Baby-Safe Plus".
U: mjesto prikladno za postavljanje dječje sjedalice koja se pričvršćuje sigurnosnim pojasom i koja je homologirana kao
univerzalna, leđima i/ili licem u smjeru vožnje.
CITROËN ne preporučuje postavljanje dječje sjedalice na središnje mjesto, osim sjedalice "KLIPPAN Optima".
Mjesto
Težina djeteta i
približna
dob
Do
13 kg
(grupe 0 (a) i 0+)
Do ≈ 1 godine
Od 9 do 18 kg
(grupa 1)
Od 1 do
≈ 3 godine
Od 15 do 25 kg
(grupa 2)
Od 3 do
≈ 6 godina
Od 22 do 36 kg
(grupa 3)
Od 6 do
≈ 10 godina
Red 1 (b)
Pojedinačno
sjedalo
U
U
U
U
Klupa, bočno
mjesto
U
U
U
U
Klupa, središnje
mjesto (c)
U
U
U
U
Page 103 of 272

Djeca u vozilu
101
SIGURNOS
T
SAVJETI ZA DJEČJE
SJEDALICE
Pogrešno postavljena dječja sjedalica
ugrožava zaštitu djeteta u slučaju
sudara.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati,
tako da budu što tješnje priljubljeni
uz tijelo djeteta, čak i na malim
udaljenostima.
Kad je licem okrenuta u smjeru
vožnje, naslon dječje sjedalice mora
se oslanjati o naslon sjedala vozila, a
naslon za glavu ne smije smetati.
Ako naslon za glavu morate skinuti,
vodite računa da ga dobro spremite ili
učvrstite, kako se pri naglom kočenju
ne bi ponašao kao opasan projektil.
Djecu mlađu od 10 godina ne smijete
voziti na mjestu suvozača licem u
smjeru vožnje, osim ako su stražnja
sjedala zauzeta (prijevoz druge djece),
neupotrebljiva ili ako ne postoje u
vozilu.
Ako na sjedalo suvozača postavljate
dječju sjedalicu leđima u smjeru
vožnje, obavezno isključite zračni
jastuk suvozača.
Inače bi dijete pri napuhavanju jastuka
moglo zadobiti teške, čak i smrtne
ozljede.
Vodite računa o sigurnosti djece u
vozilu:
- djecu u vozilu ne ostavljajte samu
bez nadzora,
- dijete ili životinju ne ostavljajte
u vozilu koje stoji na suncu uz
zatvorene prozore,
- ključeve ne ostavljajte u vozilu na
dohvatu djece.
Kako biste spriječili sluč
ajno otvaranje
vrata, koristite funkciju "Sigurnosne
brave za djecu".
Pazite da ne spuštate stražnje staklo
za više od jedne trećine.
Manju djecu zaštitite od sunca, na
stražnja bočna stakla postavite
zavjese.
Postavljanje povišenja
Grudni dio sigurnosnog pojasa mora
prolaziti preko djetetovog ramena, ne
dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora
prelaziti preko djetetovih bedara.
CITROËN vam preporučuje da
nabavite povišenje s naslonom koji ima
vodilicu pojasa u visini ramena.
Page 104 of 272

102
Vuča prikolice
Više podataka o masama možete
naći u dokumentima vozila
(prometna dozvola...) i u točki 8,
poglavlje "Mase".

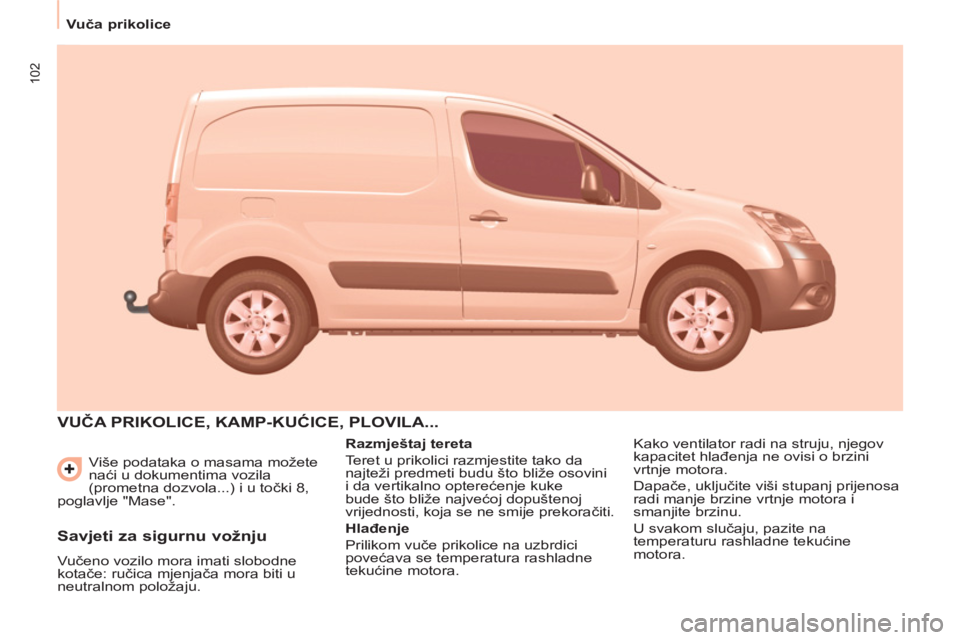

VUČA PRIKOLICE, KAMP-KUĆICE, PLOVILA...
Razmještaj tereta
Teret u prikolici razmjestite tako da
najteži predmeti budu što bliže osovini
i da vertikalno opterećenje kuke
bude što bliže najvećoj dopuštenoj
vrijednosti, koja se ne smije prekoračiti.
Hlađenje
Prilikom vuče prikolice na uzbrdici
povećava se temperatura rashladne
tekućine motora. Kako ventilator radi na struju, njegov
kapacitet hlađenja ne ovisi o brzini
vrtnje motora.
Dapače, uključite viši stupanj prijenosa
radi manje brzine vrtnje motora i
smanjite brzinu.
U svakom slučaju, pazite na
temperaturu rashladne tekućine
motora.
Savjeti za sigurnu vožnju
Vučeno vozilo mora imati slobodne
kotače: ručica mjenjača mora biti u
neutralnom položaju.
Page 105 of 272

103
Vuča prikolice
DODATNA OPREM
A
5
Primjena u praksi
U nekim posebno zahtjevnim uvjetima
(vuča maksimalnog tereta na strmoj
uzbrdici pri visokim temperaturama),
motor će automatski ograničiti svoju
snagu. U tom slučaju isključuje se
klima uređaj, radi boljeg iskorištavanja
snage motora.
Gume
Provjerite tlak u gumama
na vozilu (vidi točku 8, poglavlje
"Elementi identifi kacije") i na prikolici,
pridržavajući se preporučenih
vrijednosti. Vidi točku 6, poglavlje "Razine
tekućina". Ako se upali žaruljica
temperature rashladne
tekućine, što prije zaustavite
vozilo i ugasite motor.
Kočnice
Prilikom vuče povećava se zaustavni
put. Vozite umjerenom brzinom, na
vrijeme uključujte niže stupnjeve
prijenosa i kočite postupno.
Kuka za vuču
Preporučujemo vam da koristite
originalne kuke za vuču i njihova
ožičenja CITROËN koji su bili testirani
i homologirani već pri projektiranju
vašeg vozila i da se za ugradnju
obratite mreži CITROËN.
Ako se ta oprema ugrađuje izvan
mreže CITROËN, obavezno se
moraju koristiti električne instalacije
pripremljene u stražnjem dijelu vozila,
uz poštivanje preporuka proizvođača.
U skladu s ovim općim pravilima,
skrećemo vam pažnju na opasnosti
kojima se izlažete u slučaju ugradnje
kuke za vuču ili neke druge električne
opreme bez kataloškog broja
Automobiles CITROËN. U tom slučaju
moglo bi doći do kvara u elektroničkom
sustavu vašeg vozila. Prethodno
se posavjetujte kod predstavnika
proizvođača.
Protuprovalni alarm, graviranje stakala,
komplet prve pomoći, sigurnosni
refl ektirajući prsluk, pomoć pri
parkiranju na prednjoj i stražnjoj strani,
sigurnosni trokut, vijci sa zaštitom od
krađe za aluminijske naplatke...
Navlake za prednja sjedala
prilagođene zračnim jastucima, klupa,
gumeni tepih, tapison, lanci za snijeg,
zavjese, nosač bicikla na poklopcu
prtljažnika...
OSTALA DODATNA OPREMA
Sva ta oprema i dijelovi testirani su
i odobreni u pogledu pouzdanosti i
sigurnosti i prilagođeni su vašem vozilu.
U ponudi je širok izbor originalnih
rezervnih dijelova s kataloškim brojevima.
Ponuda profesionalne opreme
Direkcija rezervnih dijelova izdaje
katalog opreme i pribora iz kojeg
izdvajamo dio ponude:
Pregrade za teret (svi tipovi).
Utovarni valjci.
Kuka za vuču, električno ožičenje kuke
za vuču: kuka za vuču obavezno se
mora ugraditi u mreži CITROËN.
Pregradne stijenke i rešetke, protuklizna
podna zaštita od glatkog drva.
Zaštitne rešetke.
Bočni vjetar
Povećana je osjetljivost na bočni vjetar.
Vozite lagano i umjerenom brzinom.
ABS
/ESC
Sustavi ABS ili ESC djeluju samo na
vozilo, ne i na prikolicu.
Pomoć pri parkiranju na stražnjoj
strani
Taj sustav ne djeluje kad vozilo vuče
prikolicu.
U ponudi je i druga oprema, razvrstana
u skupine komfora, slobodnog
vremena i održavanja:
Page 106 of 272

Oprema
104
Autoradio, komplet za telefoniranje
bez ruku, zvučnici, CD izmjenjivač,
navigacija, USB Box, Video komplet...
Na tržištu se može naći razna audio
i telematska oprema, ali prilikom
ugradnje opreme iz te skupine
proizvoda potrebno je voditi računa
o posebnostima opreme i njezine
kompatibilnosti sa serijskom opremom
vašeg vozila. Prethodno se raspitajte u
mreži CITROËN. Kako bi se izbjegla svaka mogućnost
blokiranja papučica:
- pazite na ispravan položaj i dobro
pričvršćenje tepiha,
- nikad ne stavljajte više tepiha jedne
na druge.
Najveće opterećenje krovnog
nosača
- Krovna galerija: 120 kg.
- Poprečne šipke na krovu: 100 kg.
- Poprečne šipke na uzdužnim
nosačima: 75 kg.
Ugradnja radiokomunikacijskog
uređaja
Ako u vozilo kao dodatnu opremu
želite ugraditi neki radiokomunikacijski
uređaj s vanjskom antenom, prethodno
se posavjetujte s predstavnikom marke
CITROËN.
Mreža CITROËN će vas upoznati
s karakteristikama (frekvencijski
pojas, najveća izlazna snaga, položaj
antene, posebni uvjeti ugradnje)
primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).
Prednje i stražnje zavjesice, aluminijski
kotači 15/17", obloge za unutrašnje
blatobrane, obruč upravljača obložen
kožom...
Tekućina za pranje stakala, sredstva
za unutrašnje i vanjsko čišćenje i
održavanje, rezervne žarulje...
Ako u svoje vozilo ugradite neku
električnu opremu ili pribor koji
ne nose oznaku CITROËN, to
može uzrokovati kvar u elektroničkom
sustavu vozila. Molimo vas da uvažite
posebnost vašeg vozila i da se obratite
ovlaštenom predstavniku naše marke
koji će vam prikazati našu ponudu
dodatne opreme i pribora.
U nekim zemljama, refl ektirajući prsluk,
sigurnosni trokut i rezervne žarulje
obavezno treba imati u vozilu.
Kućište telematike "Active Fleet
Data"
Kućište telematike izravno je spojeno
na glavno računalo, preko multipleks
mreže "Full CAN") i, zahvaljujući usluzi
"ključ u ruke", omogućuje slanje, u
stvarnom vremenu, podataka kao što
su:
- prijeđena kilometraža,
- broj kilometara do narednog
održavanja vozila,
- upozorenja i greške (razina
ulja, razina rashladne tekućine,
temperatura ulja, temperatura
rashladne tekućine, itd...).
Rukovoditelji voznih parkova tako
mogu optimalno pratiti i upravljati
službenim vozilima.
Za dodatne informacije, ovisno o
tržištu, obratite se mreži CITROËN.
Page 107 of 272

Partneri u ostvarivanju performansi
i poštivanju okoliša
Inovativnost u službi performansi
Već više od 40 godina, istraživački i
razvojni timovi tvrtke TOTAL razrađuju
za CITROËN maziva koja zadovoljavaju
najnovije tehnička rješenja u vozilima
CITROËN, u natjecanjima i u
svakodnevnom životu.
Za vas je to sigurnost da će vaš motor
ostvariti svoje najbolje performanse.
Optimalna zaštita vašeg
motora
Korištenjem maziva TOTAL
za održavanje vašeg vozila
CITROËN povećava se
dugotrajnost i poboljšavaju se
performanse vašeg motora, uz
poštivanje okoliša.
preporučuje
Page 108 of 272

106
Otvaranje poklopca motora
OTVARANJE POKLOPCA MOTORA
Potporna šipka poklopca motora
Uglavnite potpornu šipku u njezino
ležište, označeno naljepnicom na limu
na lijevoj strani vozila, tako da drži
poklopac motora u otvorenom položaju.
Prije zatvaranja poklopca motora,
postavite potpornu šipku u njezinu
kopču, bez naprezanja.
Izvana
Malo podignite poklopac motora, tako
da možete zavući položenu ruku,
s dlanom prema dolje, radi lakšeg
primanja ručice za otvaranje.
Gurnite ručicu ulijevo. Podignite
poklopac motora.
Iznutra
Povucite prema sebi ručicu ispod
armaturne ploče. Poklopac motora
tada je otključan.
Zatvaranje
Poklopac spuštajte i pri kraju ga pustite
da slobodno padne. Provjerite da je
dobro uglavljen.
Izbjegavajte otvarati poklopac motora
na jakom vjetru.
Page 109 of 272

Prostor motora
107
PROVJER
E
6
BENZINSKI MOTOR
1.
Spremnik tekućine za prednja
stakla.
2.
Kućište osigurača.
3.
Spremnik rashladne tekućine
motora.
4.
Spremnik tekućine za kočnice i
spojku.
5.
Pročistač zraka.
6.
Šipka za ručno mjerenje razine
motornog ulja.
7.
Otvor za ulijevanje motornog ulja.
8.
Spremnik tekućine servo
upravljača.
Spojevi akumulatora:
+ Pozitivna metalna točka.
- Negativna metalna točka (masa). Budite oprezni pri bilo kakvom zahvatu
u prostoru motora.
Page 110 of 272

Prostor motora
108
DIZEL MOTOR
4.
Spremnik tekućine za kočnice i
spojku.
5.
Pročistač zraka.
6.
Šipka za ručno mjerenje razine
motornog ulja.
7.
Otvor za ulijevanje motornog ulja.
8.
Spremnik tekućine servo upravljača.
9.
Pumpa za uspostavljanje dovoda
goriva.
1.
Spremnik tekućine za prednja stakla.
2.
Kućište osigurača.
3.
Spremnik rashladne tekućine
motora.
Spojevi akumulatora:
+ Pozitivna metalna točka.
- Negativna metalna točka (masa). Budite oprezni pri bilo kakvom zahvatu u prostoru motora.
