CITROEN BERLINGO ELECTRIC 2015 Upute Za Rukovanje (in Croatian)

19
SPREMNI ZA POLAZAK


Otvaranje



Primjena u praksi

Nisu dopuštene nikakve preinake
u sustavu elektroničkog kodiranog
pokretanja.
Daljinskim upravljačem, čak i kada
vam je u džepu, možete nenamjerno
otključati vozilo.
Istovremena upotreba drugih uređaja
visoke frekvencije (mobiteli, kućni
alarmi…) može izazvati trenutne
poremećaje u radu daljinskog
upravljača.
Daljinski upravljač ne radi ako je ključ
u kontakt bravi, čak ni ako je kontakt
prekinut.
ELEKTRONIČKO KODIRANO
POKRETANJE

Svi ključevi imaju zaštitu za
elektroničko kodirano pokretanje.
Uređaj za elektroničko kodirano
pokretanje blokira sustav napajanja
motora. On se automatski uključuje
nakon vađenja ključa iz kontakt brave.
Nakon uključivanja kontakta
uspostavlja se dijalog između ključa
i sustava elektroničkog kodiranog
pokretanja.
Za ispravnu razmjenu podataka,
metalni dio ključa mora biti rasklopljen.

Ako izgubite ključeve
Obratite se mreži CITROËN, sa sobom
ponesite prometnu dozvolu vozila i
svoju osobnu iskaznicu.
Mreža CITROËN moći će utvrditi
kod ključa i kod transpondera radi
naručivanja novog ključa.
Kad izlazite iz vozila, provjerite da su
svjetla ugašena i ne ostavljajte nikakav
vrijedan predmet na vidljivom mjestu.
Radi sigurnosti (ako su u vozilu djeca),
izvadite ključ iz kontakt brave kad
izlazite iz vozila, čak i kratkotrajno.
Kad kupujete rabljeno vozilo:



- za memoriranje ključeva obratite
se mreži CITROËN, kako biste bili
sigurni da se vozilo može pokrenuti
samo ključevima koje posjedujete.

20
Otvaranje

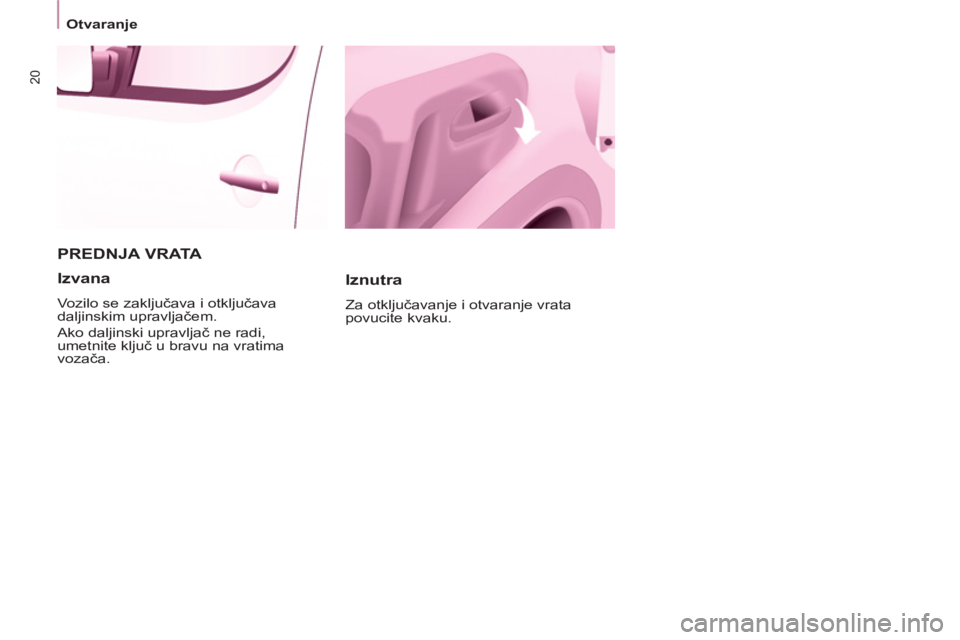

PREDNJA V R ATA

Iznutra

Za otključavanje i otvaranje vrata
povucite kvaku.


Izvana

Vozilo se zaključava i otključava
daljinskim upravljačem.
Ako daljinski upravljač ne radi,
umetnite ključ u bravu na vratima
vozača.

21
SPREMNI ZA POLAZAK


Otvaranje



Iznutra

Otključajte vrata povlačenjem kvake
i otvorite ih. Pridržavajte ih dok ne
prijeđu točku otpora, nakon čega
će ona biti zadržana u otvorenom
položaju.


Primjena u praksi

Pazite da prostor vodilice na podnici
nije prekriven nekim predmetom, kako
bi se vrata mogla slobodno pomicati.
Ako je vozilo zaustavljeno na
nagibu, pridržavajte vrata za vrijeme
pomicanja. Naime, ovisno o nagibu,
vrata bi se mogla naglo otvoriti ili
zatvoriti i nanijeti ozljede.
Iz sigurnosnih i funkcionalnih razloga,
nikada ne vozite s otvorenim bočnim
kliznim vratima.

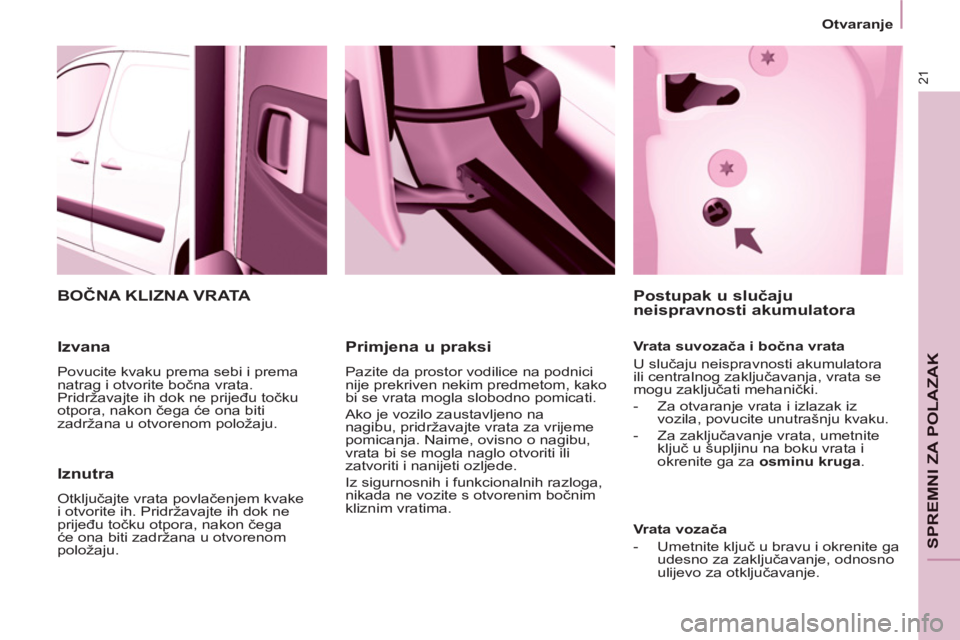

BOČNA KLIZNA VRATA

Izvana

Povucite kvaku prema sebi i prema
natrag i otvorite bočna vrata.
Pridržavajte ih dok ne prijeđu točku
otpora, nakon čega će ona biti
zadržana u otvorenom položaju.







Postupak u slučaju
neispravnosti akumulatora

Vrata suvozača i bočna vrata
U slučaju neispravnosti akumulatora
ili centralnog zaključavanja, vrata se
mogu zaključati mehanički.


- Za otvaranje vrata i izlazak iz
vozila, povucite unutrašnju kvaku.

- Za zaključavanje vrata, umetnite
ključ u šupljinu na boku vrata i
okrenite ga za osminu kruga
.


Vrata vozača


- Umetnite ključ u bravu i okrenite ga
udesno za zaključavanje, odnosno
ulijevo za otključavanje.

Otvaranje

U praksi

Za lakši prijevoz dugih predmeta,
možete voziti uz otvoreno desno krilo.
Lijevo krilo je zatvoreno posebnim
"žutim" zatvaračem kod dna vrata. To
zatvoreno krilo ne može se koristiti kao
pregrada za teret.
Vožnja uz otvoreno desno krilo je
dopuštena. Poštujte uobičajena
sigurnosna označavanja za
upozoravanje drugih sudionika u
prometu.

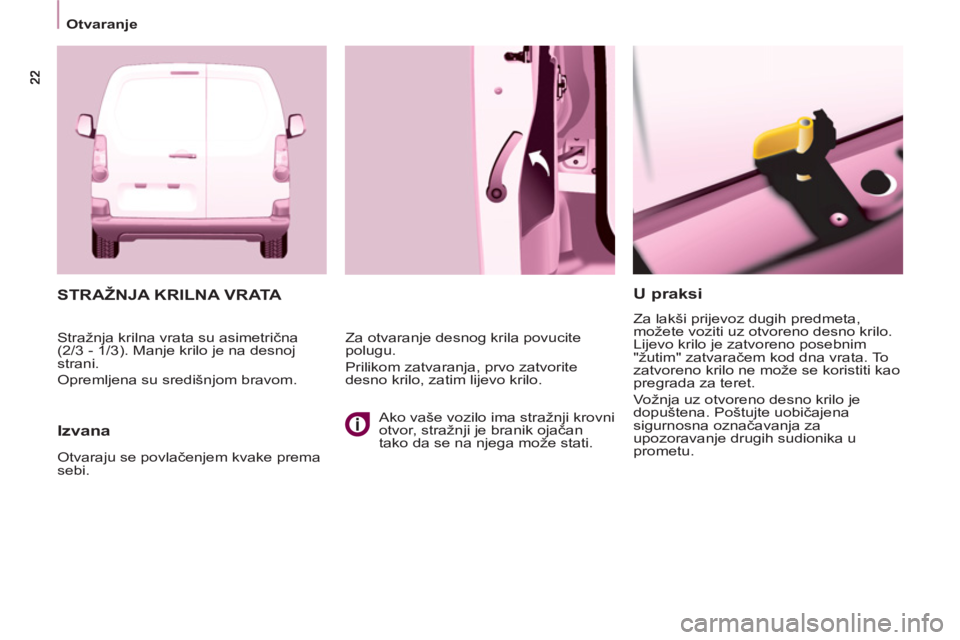

STRAŽNJA KRILNA VRATA

Izvana

Za otvaranje desnog krila povucite
polugu.
Prilikom zatvaranja, prvo zatvorite
desno krilo, zatim lijevo krilo.
Otvaraju se povlačenjem kvake prema
sebi. Stražnja krilna vrata su asimetrična
(2/3 - 1/3). Manje krilo je na desnoj
strani.
Opremljena su središnjom bravom.
Ako vaše vozilo ima stražnji krovni
otvor, stražnji je branik ojačan
tako da se na njega može stati.

23
SPREMNI ZA POLAZAK


Otvaranje



Iznutra

Za otvaranje lijevog krila povucite
kvaku prema sebi.

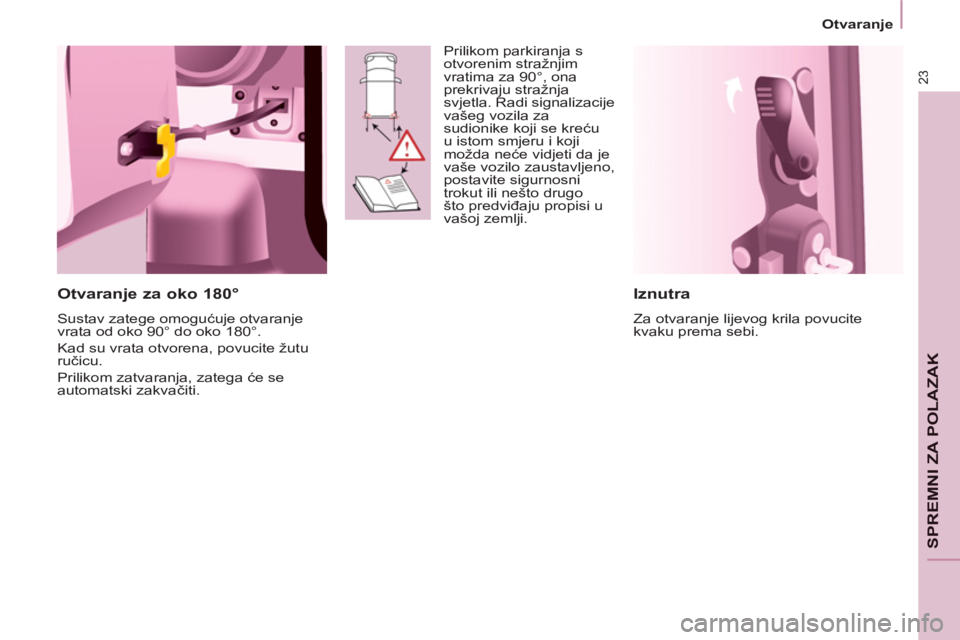

Otvaranje za oko 180°

Sustav zatege omogućuje otvaranje
vrata od oko 90° do oko 180°.
Kad su vrata otvorena, povucite žutu
ručicu.
Prilikom zatvaranja, zatega će se
automatski zakvačiti. Prilikom parkiranja s
otvorenim stražnjim
vratima za 90°, ona
prekrivaju stražnja
svjetla. Radi signalizacije
vašeg vozila za
sudionike koji se kreću
u istom smjeru i koji
možda neće vidjeti da je
vaše vozilo zaustavljeno,
postavite sigurnosni
trokut ili nešto drugo
što predviđaju propisi u
vašoj zemlji.

24
Otvaranje

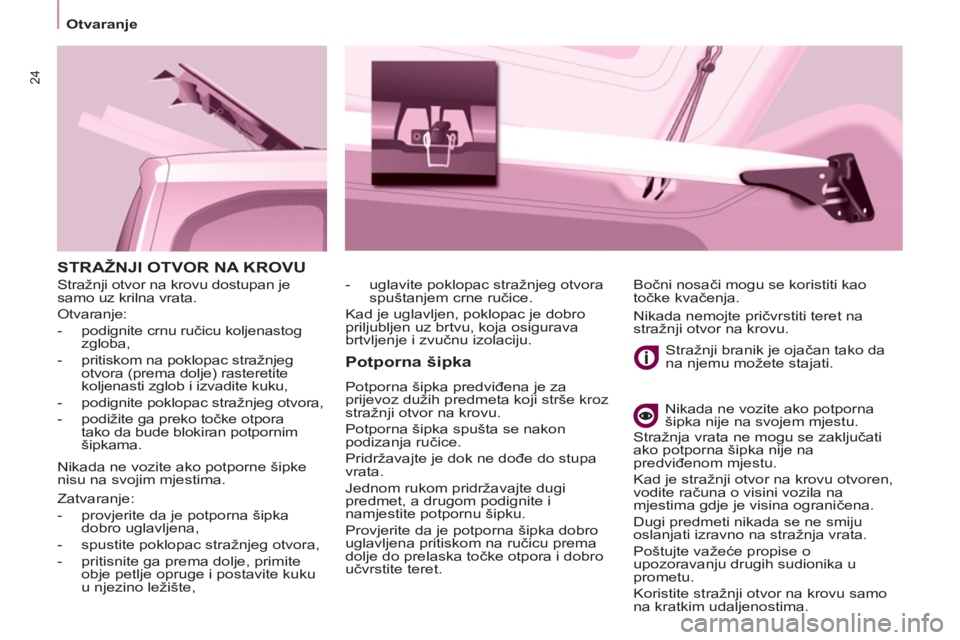

STRAŽNJI OTVOR NA KROVU

Potporna šipka

Potporna šipka predviđena je za
prijevoz dužih predmeta koji strše kroz
stražnji otvor na krovu.
Potporna šipka spušta se nakon
podizanja ručice.
Pridržavajte je dok ne dođe do stupa
vrata.
Jednom rukom pridržavajte dugi
predmet, a drugom podignite i
namjestite potpornu šipku.
Provjerite da je potporna šipka dobro
uglavljena pritiskom na ručicu prema
dolje do prelaska točke otpora i dobro
učvrstite teret.
Stražnji branik je ojačan tako da
na njemu možete stajati.

Nikada ne vozite ako potporna
šipka nije na svojem mjestu. Bočni nosači mogu se koristiti kao
točke kvačenja.
- uglavite poklopac stražnjeg otvora
spuštanjem crne ručice.
Kad je uglavljen, poklopac je dobro
priljubljen uz brtvu, koja osigurava
brtvljenje i zvučnu izolaciju.
Zatvaranje:


- provjerite da je potporna šipka
dobro uglavljena,

- spustite poklopac stražnjeg otvora,

- pritisnite ga prema dolje, primite
obje petlje opruge i postavite kuku
u njezino ležište,
Stražnji otvor na krovu dostupan je
samo uz krilna vrata.
Otvaranje:


- podignite crnu ručicu koljenastog
zgloba,

- pritiskom na poklopac stražnjeg
otvora (prema dolje) rasteretite
koljenasti zglob i izvadite kuku,

- podignite poklopac stražnjeg otvora,

- podižite ga preko točke otpora
tako da bude blokiran potpornim
šipkama.

Nikada ne vozite ako potporne šipke
nisu na svojim mjestima.
Nikada nemojte pričvrstiti teret na
stražnji otvor na krovu.
Stražnja vrata ne mogu se zaključati
ako potporna šipka nije na
predviđenom mjestu.
Kad je stražnji otvor na krovu otvoren,
vodite računa o visini vozila na
mjestima gdje je visina ograničena.
Dugi predmeti nikada se ne smiju
oslanjati izravno na stražnja vrata.
Poštujte važeće propise o
upozoravanju drugih sudionika u
prometu.
Koristite stražnji otvor na krovu samo
na kratkim udaljenostima.

25
SPREMNI ZA POLAZAK


Otvaranje

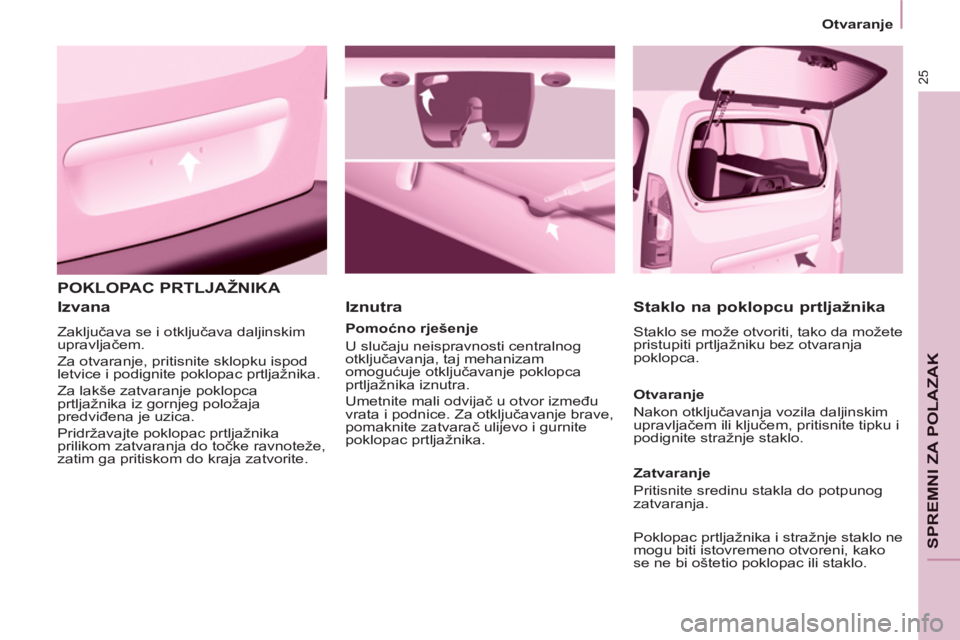

POKLOPAC PRTLJAŽNIKA

Izvana

Zaključava se i otključava daljinskim
upravljačem.
Za otvaranje, pritisnite sklopku ispod
letvice i podignite poklopac prtljažnika.
Za lakše zatvaranje poklopca
prtljažnika iz gornjeg položaja
predviđena je uzica.
Pridržavajte poklopac prtljažnika
prilikom zatvaranja do točke ravnoteže,
zatim ga pritiskom do kraja zatvorite.


Iznutra


Pomoćno rješenje
U slučaju neispravnosti centralnog
otključavanja, taj mehanizam
omogućuje otključavanje poklopca
prtljažnika iznutra.
Umetnite mali odvijač u otvor između
vrata i podnice. Za otključavanje brave,
pomaknite zatvarač ulijevo i gurnite
poklopac prtljažnika.



Staklo na poklopcu prtljažnika

Staklo se može otvoriti, tako da možete
pristupiti prtljažniku bez otvaranja
poklopca.

Otvaranje
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, pritisnite tipku i
podignite stražnje staklo.

Zatvaranje
Pritisnite sredinu stakla do potpunog
zatvaranja.

Poklopac prtljažnika i stražnje staklo ne
mogu biti istovremeno otvoreni, kako
se ne bi oštetio poklopac ili staklo.

26
Otvaranje

Ako vozite sa zaključanim vratima,
to može službi hitne pomoći
otežati pristup kabini u slučaju
nesreće.

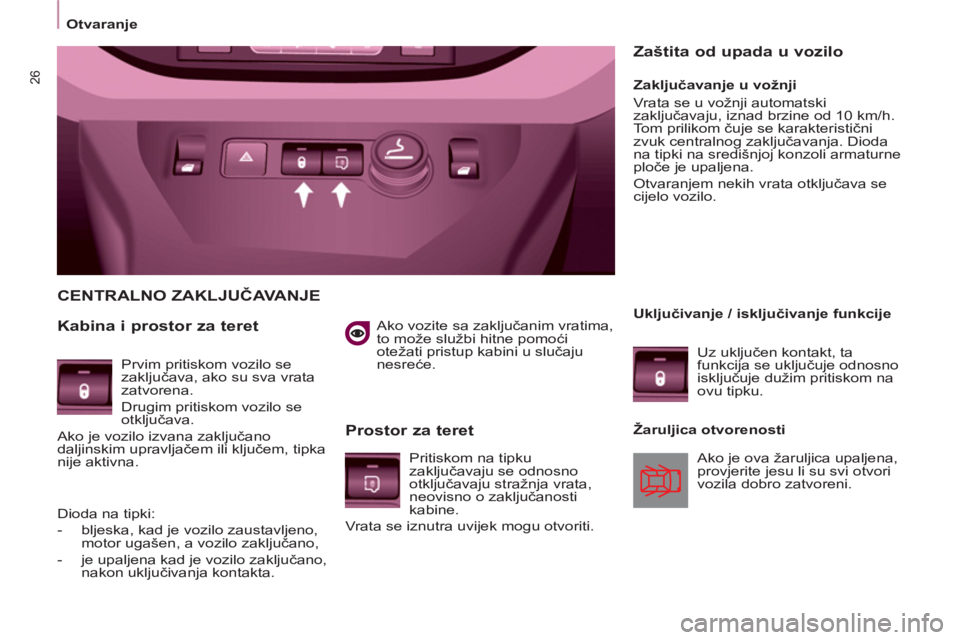

CENTRALNO ZAKLJUČAVANJE

Kabina i prostor za teret

Prostor za teret


Zaključavanje u vožnji
Vrata se u vožnji automatski
zaključavaju, iznad brzine od 10 km/h.
Tom prilikom čuje se karakteristični
zvuk centralnog zaključavanja. Dioda
na tipki na središnjoj konzoli armaturne
ploče je upaljena.
Otvaranjem nekih vrata otključava se
cijelo vozilo.


Zaštita od upada u vozilo

Prvim pritiskom vozilo se
zaključava, ako su sva vrata
zatvorena.
Drugim pritiskom vozilo se
otključava.
Ako je vozilo izvana zaključano
daljinskim upravljačem ili ključem, tipka
nije aktivna.
Uključivanje / isključivanje funkcije
Uz uključen kontakt, ta
funkcija se uključuje odnosno
isključuje dužim pritiskom na
ovu tipku.

Žaruljica otvorenosti

Ako je ova žaruljica upaljena,
provjerite jesu li su svi otvori
vozila dobro zatvoreni.
Pritiskom na tipku
zaključavaju se odnosno
otključavaju stražnja vrata,
neovisno o zaključanosti
kabine.
Vrata se iznutra uvijek mogu otvoriti.
Dioda na tipki:


- bljeska, kad je vozilo zaustavljeno,
motor ugašen, a vozilo zaključano,

- je upaljena kad je vozilo zaključano,
nakon uključivanja kontakta.

2


Vo z ačko mjesto

27
SPREMNI ZA POLAZAK

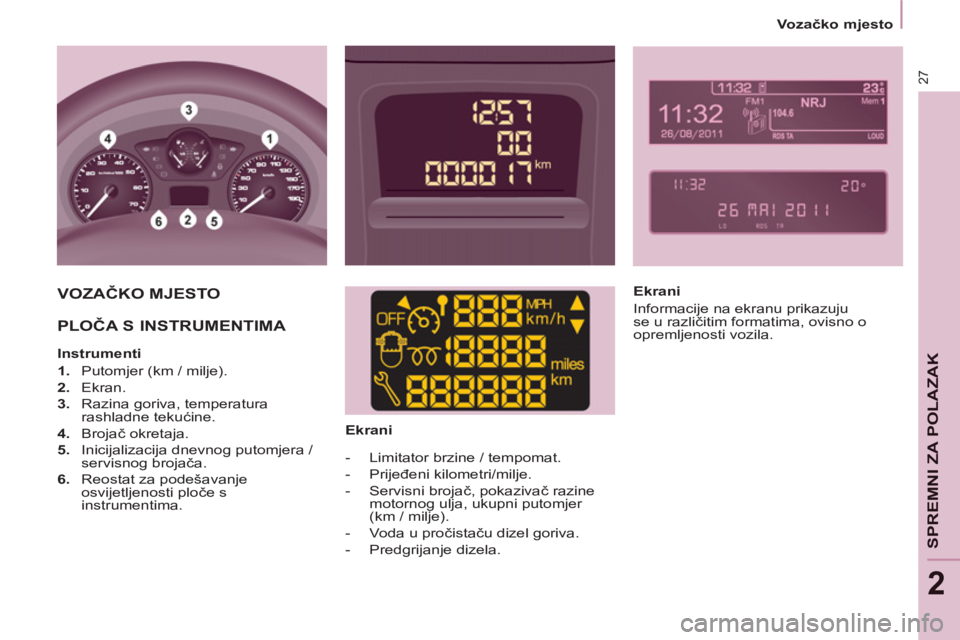

VOZAČKO MJESTO
PLOČA S INSTRUMENTIMA



Instrumenti


1.
Putomjer (km / milje).

2.
Ekran.

3.
Razina goriva, temperatura
rashladne tekućine.

4.
Brojač okretaja.

5.
Inicijalizacija dnevnog putomjera /
servisnog brojača.

6.
Reostat za podešavanje
osvijetljenosti ploče s
instrumentima.



Ekrani


- Limitator brzine / tempomat.

- Prijeđeni kilometri/milje.

- Servisni brojač, pokazivač razine
motornog ulja, ukupni putomjer
(km / milje).

- Voda u pročistaču dizel goriva.

- Predgrijanje dizela.


Ekrani
Informacije na ekranu prikazuju
se u različitim formatima, ovisno o
opremljenosti vozila.

Vozačko mjesto

28

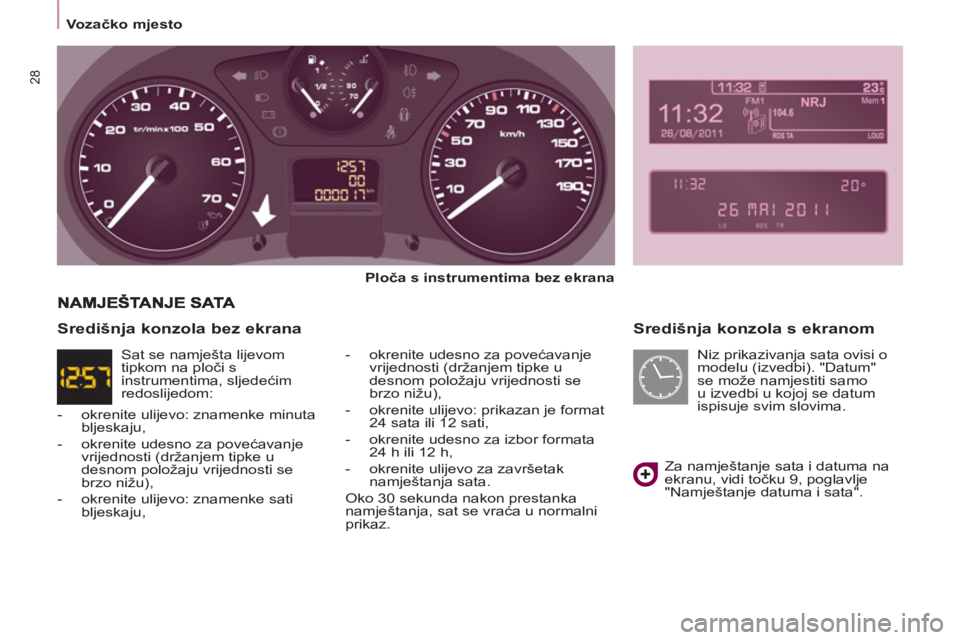

Središnja konzola s ekranom


Ploča s instrumentima bez ekrana


- okrenite udesno za povećavanje
vrijednosti (držanjem tipke u
desnom položaju vrijednosti se
brzo nižu),

- okrenite ulijevo: prikazan je format
24 sata ili 12 sati,

- okrenite udesno za izbor formata
24 h ili 12 h,

- okrenite ulijevo za završetak
namještanja sata.
Oko 30 sekunda nakon prestanka
namještanja, sat se vraća u normalni
prikaz.

Za namještanje sata i datuma na
ekranu, vidi točku 9, poglavlje
"Namještanje datuma i sata".


Središnja konzola bez ekrana

Sat se namješta lijevom
tipkom na ploči s
instrumentima, sljedećim
redoslijedom:


- okrenite ulijevo: znamenke minuta
bljeskaju,

- okrenite udesno za povećavanje
vrijednosti (držanjem tipke u
desnom položaju vrijednosti se
brzo nižu),

- okrenite ulijevo: znamenke sati
bljeskaju, Niz prikazivanja sata ovisi o
modelu (izvedbi). "Datum"
se može namjestiti samo
u izvedbi u kojoj se datum
ispisuje svim slovima.
