CITROEN BERLINGO ELECTRIC 2017 InstruktionsbØger (in Danish)

3
PRÆSENTATION

PRÆSENTATION

Elektrisk kredsløb

Stik til normal opladning
s. 19 Stik til hurtig opladning
s. 22
Elektrisk kredsløb, 300 volt
s. 23 Tilbehørsbatteri, 12 volt
s. 25 Drivbatteri
s. 23

4

Førerpladsen

Instrumentgruppe
s. 5 Gearvælger
s. 11
Display
s. 10

5
FØRERPLADSEN

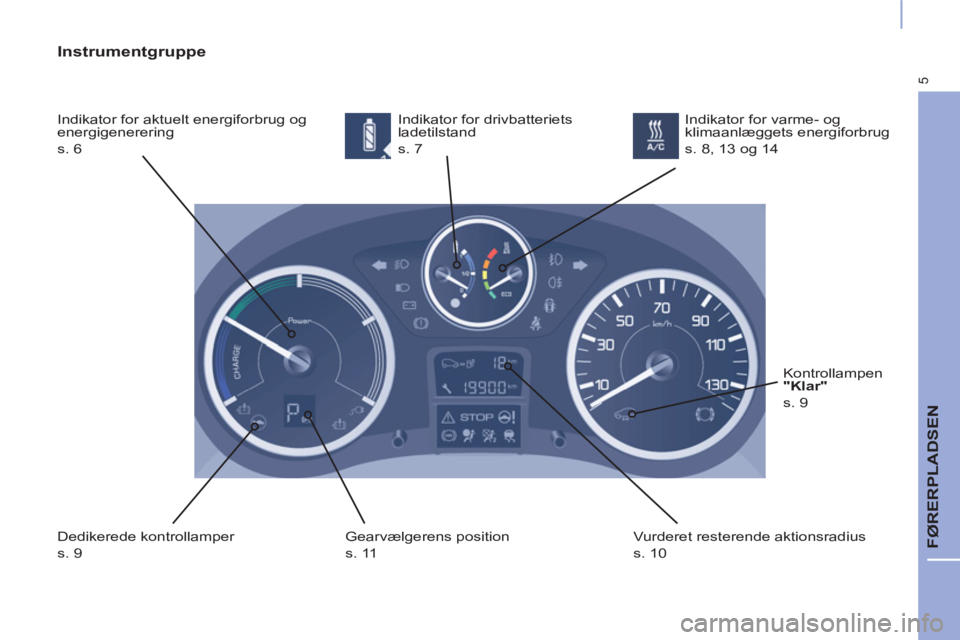

Instrumentgruppe

Indikator for aktuelt energiforbrug og
energigenerering
s. 6 Indikator for drivbatteriets
ladetilstand
s. 7
Dedikerede kontrollamper
s. 9 Gearvælgerens position
s. 11 Vurderet resterende aktionsradius
s. 10 Indikator for varme- og
klimaanlæggets energiforbrug
s. 8, 13 og 14
Kontrollampen
"Klar"

s. 9

6
INDIKATORER

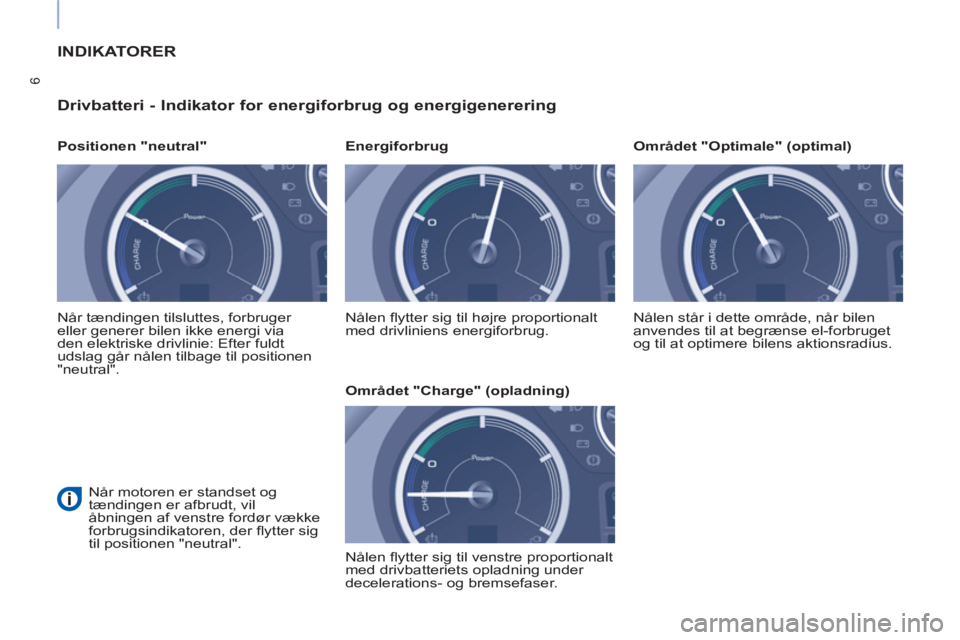

Drivbatteri - Indikator for energiforbrug og energigenerering



Positionen "neutral"
Når tændingen tilsluttes, forbruger
eller generer bilen ikke energi via
den elektriske drivlinie: Efter fuldt
udslag går nålen tilbage til positionen
"neutral".
Når motoren er standset og
tændingen er afbrudt, vil
åbningen af venstre fordør vække
forbrugsindikatoren, der fl ytter sig
til positionen "neutral". Nålen fl ytter sig til højre proportionalt
med drivliniens energiforbrug.

Energiforbrug
Nålen fl ytter sig til venstre proportionalt
med drivbatteriets opladning under
decelerations- og bremsefaser.
Området "Charge" (opladning) Nålen står i dette område, når bilen
anvendes til at begrænse el-forbruget
og til at optimere bilens aktionsradius.

Området "Optimale" (optimal)

7
FØRERPLADSEN

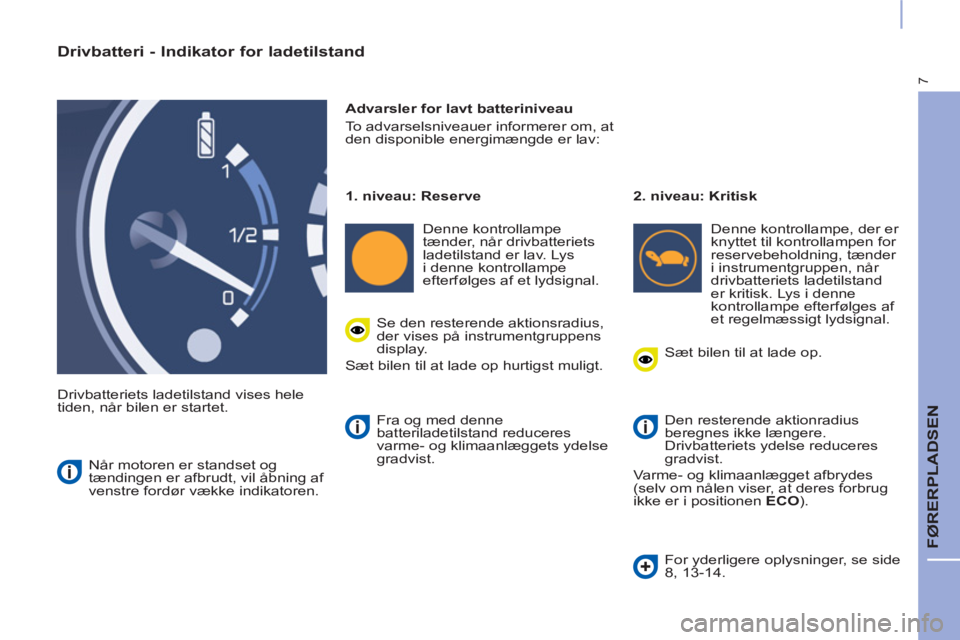

Drivbatteri - Indikator for ladetilstand

Drivbatteriets ladetilstand vises hele
tiden, når bilen er startet.
Advarsler for lavt batteriniveau
To advarselsniveauer informerer om, at
den disponible energimængde er lav:
Når motoren er standset og
tændingen er afbrudt, vil åbning af
venstre fordør vække indikatoren.
1. niveau: Reserve

Denne kontrollampe
tænder, når drivbatteriets
ladetilstand er lav. Lys
i denne kontrollampe
efterfølges af et lydsignal.
2. niveau: Kritisk

Denne kontrollampe, der er
knyttet til kontrollampen for
reservebeholdning, tænder
i instrumentgruppen, når
drivbatteriets ladetilstand
er kritisk. Lys i denne
kontrollampe efterfølges af
et regelmæssigt lydsignal.
Se den resterende aktionsradius,
der vises på instrumentgruppens
display.
Sæt bilen til at lade op hurtigst muligt.
Sæt bilen til at lade op.
Den resterende aktionradius
beregnes ikke længere.
Drivbatteriets ydelse reduceres
gradvist.
Varme- og klimaanlægget afbrydes
(selv om nålen viser, at deres forbrug
ikke er i positionen ECO
). Fra og med denne
batteriladetilstand reduceres
varme- og klimaanlæggets ydelse
gradvist.
For yderligere oplysninger, se side
8, 13-14.

8

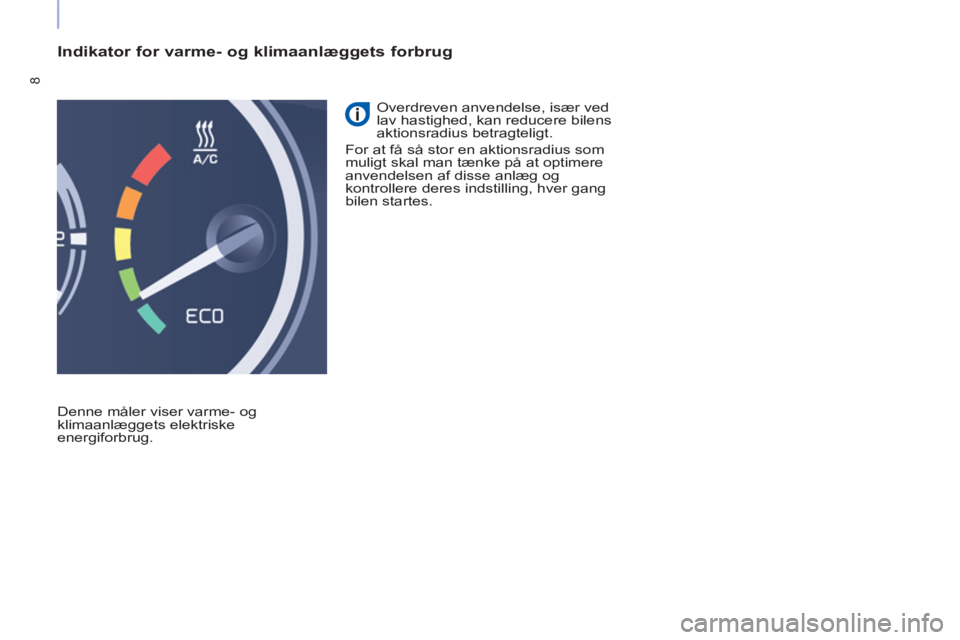

Indikator for varme- og klimaanlæggets forbrug

Denne måler viser varme- og
klimaanlæggets elektriske
energiforbrug. Overdreven anvendelse, især ved
lav hastighed, kan reducere bilens
aktionsradius betragteligt.
For at få så stor en aktionsradius som
muligt skal man tænke på at optimere
anvendelsen af disse anlæg og
kontrollere deres indstilling, hver gang
bilen startes.

9
FØRERPLADSEN

KONTROLLAMPER


Kontrollampe

Tilstand

Årsag

Handling / Observationer


Klar
Lyser,
efterfulgt af et
lydsignal ved
tænding. Bilen er klar til at køre. Kontrollampens tændingstid svarer
til bilens tændingstilslutning.
Du kan træde på speederen
og anvende klima- eller
varmeanlægget.

Reserve
Tændt,
efterfulgt af et
lydsignal. Drivbatteriets ladetilstand er
lav. Se den resterende aktionsradius.
Sæt bilen til at lade op hurtigst
muligt.

Drivbatteriets
beskyttelse
Tændt,
efterfulgt af et
lydsignal. Drivbatteriets ladetilstand er
kritisk. Hvis batteriets ladetilstand er
kritisk, reduceres motorydelsen
gradvist.
Bilen skal sættes til at lade op.
Tændt. Motorens maks. ydelse er ikke
til rådighed. Hvis kontrollampen ikke slukker,
kontaktes et aut. værksted eller et
andet kvalifi ceret værksted.

Opladning af
drivbatteri
Tændt. Drivbatteriet er under
opladning. Når opladningen er afsluttet,
slukker kontrollampen.
Blinker. Det er umuligt at starte bilen,
da ladekablet stadig sidder i
bilens ladestik. Kontroller ladekablets tilslutning.
Frakobl ladekablet.


Auto-
diagnosticring
af det primære
elektriske kredsløb.

Tændt. Fejl registreret i det primære
el-kredsløb. Få det hurtigst muligt kontrolleret
på et aut. værksted eller et andet
kvalifi ceret værksted.

Fejl i drivlinien
Tændt.


Stands straks bilen.
Få den hurtigst muligt kontrolleret på et aut.
værksted eller et andet kvalifi ceret værksted.

10
DISPLAY

Skærm (afh. af udstyrsniveau)

Med hvert tryk på knappen for enden
af viskerkontaktarmen er det muligt
at vise instrumentbordscomputerens
forskellige data efter hinanden, afh. af
skærmen.

Indstilling af enheder
Aktionsradius
Den viser:


- Den vurderede resterende
aktionsradius.

- Den ekstra aktionsradius ved
at vælge ECO-funktion på
varme- eller klimaanlæggets
betjeningspanel.

- Den ekstra aktionsradius efter
afbrydelse af varme- eller
klimaanlægget.

De viser:


- En triptæller (valg af strækning
1 eller 2).

- Batteriets gennemsnitlige
energiforbrug (for 100 km).

- Hastigheden.


Strækning (1 og 2)
Dette display viser vurderingen af det
resterende antal km, der kan køres, før
man er nødsaget til at lade batteriet op.


Instrumentgruppe

11
FØRERPLADSEN

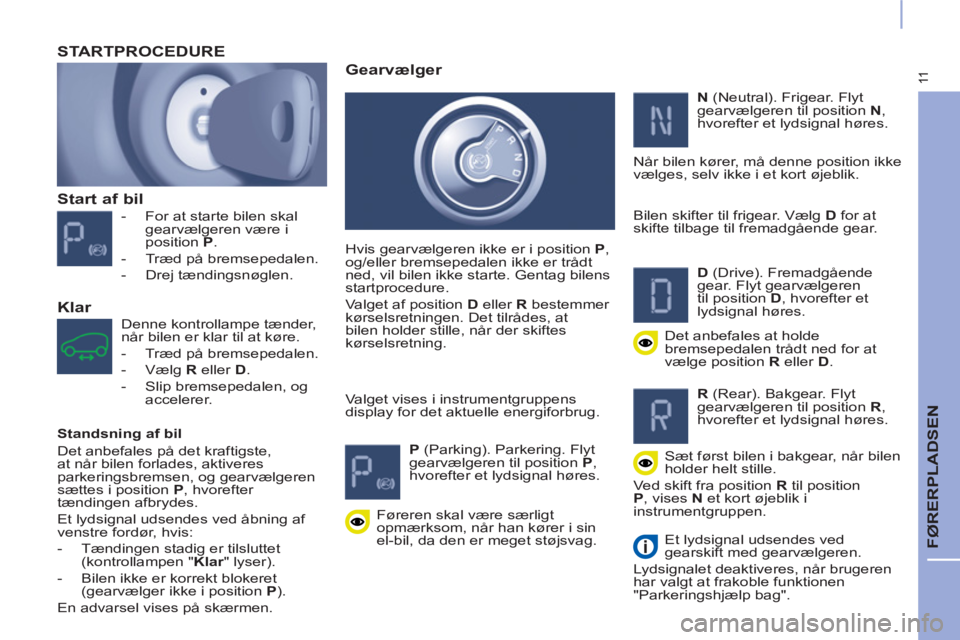

Start af bil



- For at starte bilen skal
gearvælgeren være i
position P
.

- Træd på bremsepedalen.

- Drej tændingsnøglen.


STARTPROCEDURE

Denne kontrollampe tænder,
når bilen er klar til at køre.


- Træd på bremsepedalen.

- Vælg R
eller D
.

- Slip bremsepedalen, og
accelerer. Valget vises i instrumentgruppens
display for det aktuelle energiforbrug.


Gearvælger


Hvis gearvælgeren ikke er i position P
,
og/eller bremsepedalen ikke er trådt
ned, vil bilen ikke starte. Gentag bilens
startprocedure.
Valget af position D
eller R
bestemmer
kørselsretningen. Det tilrådes, at
bilen holder stille, når der skiftes
kørselsretning.



P
(Parking). Parkering. Flyt
gearvælgeren til position P
,
hvorefter et lydsignal høres.

N
(Neutral). Frigear. Flyt
gearvælgeren til position N
,
hvorefter et lydsignal høres.

Når bilen kører, må denne position ikke
vælges, selv ikke i et kort øjeblik.

Bilen skifter til frigear. Vælg D
for at
skifte tilbage til fremadgående gear.


D
(Drive). Fremadgående
gear. Flyt gearvælgeren
til position D
, hvorefter et
lydsignal høres.

Det anbefales at holde
bremsepedalen trådt ned for at
vælge position R
eller D
.


R
(Rear). Bakgear. Flyt
gearvælgeren til position R
,
hvorefter et lydsignal høres.

Sæt først bilen i bakgear, når bilen
holder helt stille.
Ved skift fra position R
til position
P
, vises N
et kort øjeblik i
instrumentgruppen.

Et lydsignal udsendes ved
gearskift med gearvælgeren.
Lydsignalet deaktiveres, når brugeren
har valgt at frakoble funktionen
"Parkeringshjælp bag".

Føreren skal være særligt
opmærksom, når han kører i sin
el-bil, da den er meget støjsvag.


Klar


Standsning af bil
Det anbefales på det kraftigste,
at når bilen forlades, aktiveres
parkeringsbremsen, og gearvælgeren
sættes i position P, hvorefter
tændingen afbrydes.
Et lydsignal udsendes ved åbning af
venstre fordør, hvis:


- Tændingen stadig er tilsluttet
(kontrollampen " Klar
" lyser).

- Bilen ikke er korrekt blokeret
(gearvælger ikke i position P
).
En advarsel vises på skærmen.

12

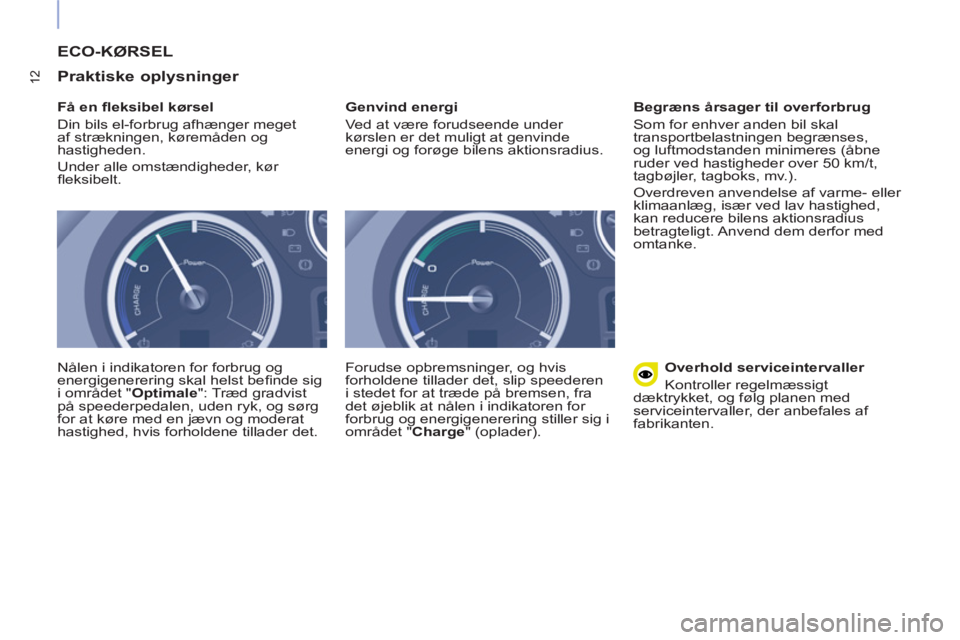

ECO-KØRSEL

Praktiske oplysninger


Få en fl eksibel kørsel
Din bils el-forbrug afhænger meget
af strækningen, køremåden og
hastigheden.
Under alle omstændigheder, kør
fl eksibelt.

Nålen i indikatoren for forbrug og
energigenerering skal helst befi nde sig
i området " Optimale
": Træd gradvist
på speederpedalen, uden ryk, og sørg
for at køre med en jævn og moderat
hastighed, hvis forholdene tillader det.
Genvind energi
Ved at være forudseende under
kørslen er det muligt at genvinde
energi og forøge bilens aktionsradius.
Forudse opbremsninger, og hvis
forholdene tillader det, slip speederen
i stedet for at træde på bremsen, fra
det øjeblik at nålen i indikatoren for
forbrug og energigenerering stiller sig i
området " Charge
" (oplader).
Begræns årsager til overforbrug
Som for enhver anden bil skal
transportbelastningen begrænses,
og luftmodstanden minimeres (åbne
ruder ved hastigheder over 50 km/t,
tagbøjler, tagboks, mv.).
Overdreven anvendelse af varme- eller
klimaanlæg, især ved lav hastighed,
kan reducere bilens aktionsradius
betragteligt. Anvend dem derfor med
omtanke.

Overhold serviceintervaller
Kontroller regelmæssigt
dæktrykket, og følg planen med
serviceintervaller, der anbefales af
fabrikanten.
