avage mootoriruumi kaas. Lampide
juurde pääsemiseks pistke käsi
tuledeploki taha.
Lambi tagasiasetamiseks teostage
toimingud vastupidises järjekorras ja
kontrollig
e, kas mootoriruumi kaas on
korralikult suletud.
Halogeenpirnide vahetamise
ajal peavad esituled olema
välja lülitatud. Oodake paar
minutit (tõsine põletusoht).
ä rge
puudutage lambipirne palja käega, vaid
ebemevaba lapiga.
tuledeklaasi sisepinnale võib tekkida
udu, mis on täiesti normaalne. tulede
sisselülitamisel udu kaob.
Lambipirnide vahetamise ajal peab
süüde olema väljas või aku lahti
ühendatud. Pärast vahetamist oodake
umbes 3

minutit enne, kui aku tagasi
ühendate.
i

ga kord pärast lambipirni vahetamist
kontrollige, kas tuli töötab korralikult.
Survepesu
Kui pesete väga määrdunud kohti
survepesuga, vältige tulesid ja
nende ümbrust, et mitte kahjustada
lakki ja tihendeid. 2.

Gabariittuled
Tüüp A

, W5W - 5W
-

Võtke kate lahti, seda kummist
käepidemest tõmmates.
-


Eemaldage lambialus vajutusega,
seda juhtmest tõmmates.
-

a sendage lambipirn uuega.
-
a setage kate igast servast
korralikult tagasi, et ta veekindel
oleks.

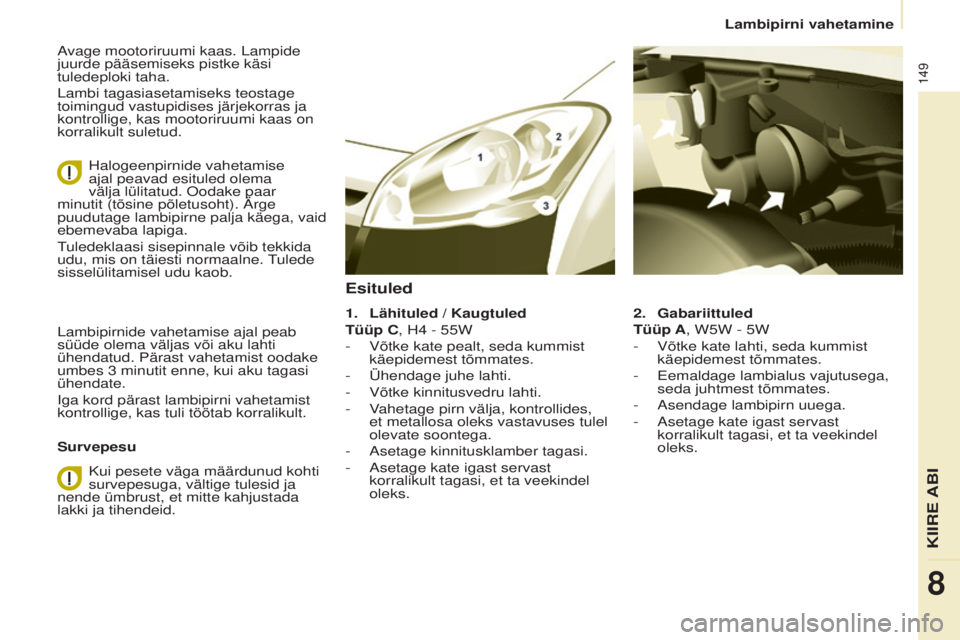

Esituled
1. Lähituled / Kaugtuled
Tüüp C , H4 - 55W
-

Võtke kate pealt, seda kummist
käepidemest tõmmates.
-


Ühendage juhe lahti.
-


Võtke kinnitusvedru lahti.
-


V
ahetage pirn välja, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega.
-
a setage kinnitusklamber tagasi.
-
a setage kate igast servast
korralikult tagasi, et ta veekindel
oleks.
KiirE aBi
8
Lambipirni vahetamine

150
Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015

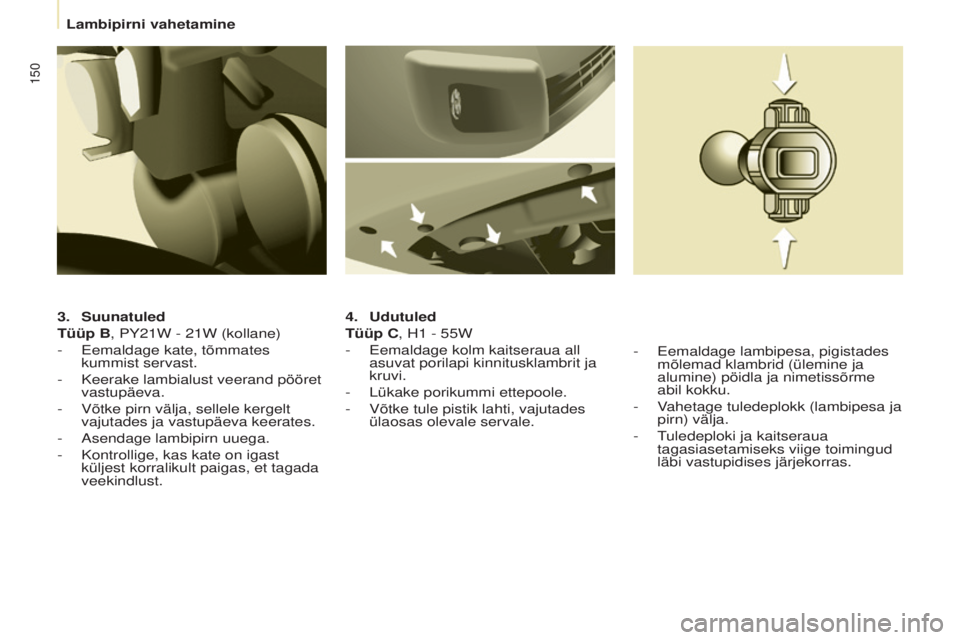

3. Suunatuled
Tüüp B , PY21W - 21W (kollane)
-

Eemaldage kate, tõmmates
kummist servast.
-


Keerake lambialust veerand pööret
vastupäeva.
-


Võtke pirn välja, sellele kergelt
vajutades ja vastupäeva keerates.
-

a sendage lambipirn uuega.
-

Kontrollig
e, kas kate on igast
küljest korralikult paigas, et tagada
veekindlust. 4.
Udutuled
Tüüp C , H1 - 55W
-

Eemaldage kolm kaitseraua all
asuvat porilapi kinnitusklambrit ja
kruvi.
-


Lükake porikummi ettepoole.
-


Võtke tule pistik lahti, vajutades
ülaosas olevale servale.-


Eemaldage lambipesa, pigistades
mõlemad klambrid (ülemine ja
alumine) pöidla ja nimetissõrme
abil kokku.
-


V
ahetage tuledeplokk (lambipesa ja
pirn) välja.
-
t
uledeploki ja kaitseraua
tagasiasetamiseks viige toimingud
läbi vastupidises järjekorras.
Lambipirni vahetamine

151
Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015

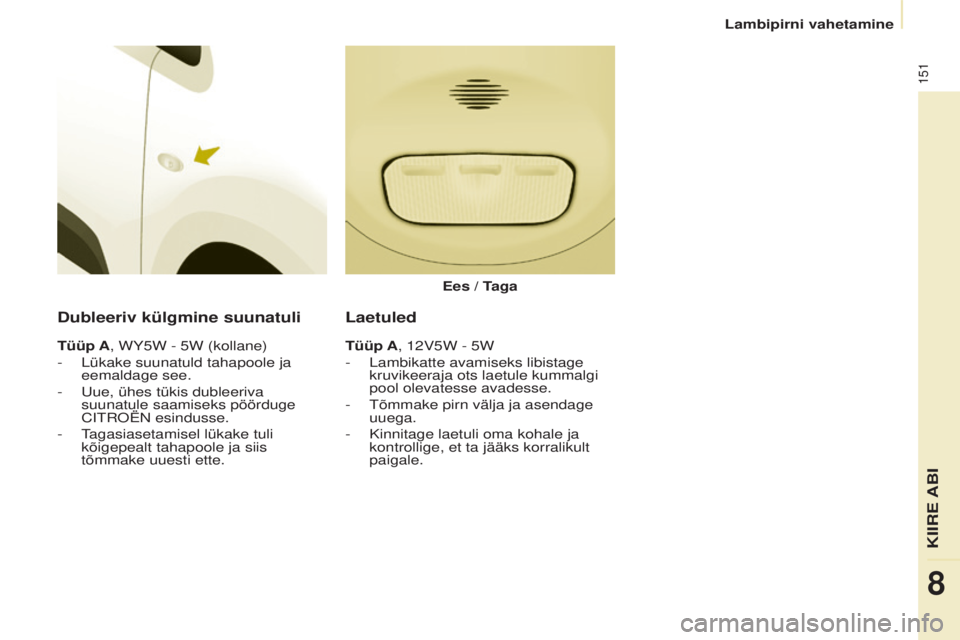

Dubleeriv külgmine suunatuli
Tüüp A, WY5W - 5W (kollane)
-
Lükake suunatuld tahapoole ja
eemaldage see.
-

u ue, ühes tükis dubleeriva
suunatule saamiseks pöörduge
C
itr OËN esindusse.
-
t
agasiasetamisel lükake tuli
kõigepealt tahapoole ja siis
tõmmake uuesti ette. Ees / T

aga
Laetuled
Tüüp A, 12V5W - 5W
-

Lambikatte avamiseks libistage
kruvikeeraja ots laetule kummalgi
pool olevatesse avadesse.
-

t õmmake pirn välja ja asendage
uuega.
-

Kinnitage laetuli oma kohale ja
kontrollig

e, et ta jääks korralikult
paigale.
KiirE aBi
8
Lambipirni vahetamine

152
Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015
selleks protseduuriks läheb vaja ratta
vahetamise tööriistade hulka kuuluvat
mutrivõtit. -
Lükake 4 klambrit laiali ja
eemaldage lambipesa.
-

Eemaldage vigane lambipirn,
sellele kergelt vajutades ja
vastupäeva keerates.
-

a sendage lambipirn uuega.
tuledeploki eemaldamiseks :
-


tagaluugiga sõidukil tõmmake
tuledeplokki sõiduki keskkoha
poole,
-


tiibustega sõidukil tõmmake
tuledeplokki enda poole.
tagasiasetamisel asetage
klambrid ja toitejuhe nii, et


viimane millegi vahele ei jääks.
Pärast tagumise suunatule vahetamist
kulub taasaktiveerimiseks üle 2
minuti
rohkem.

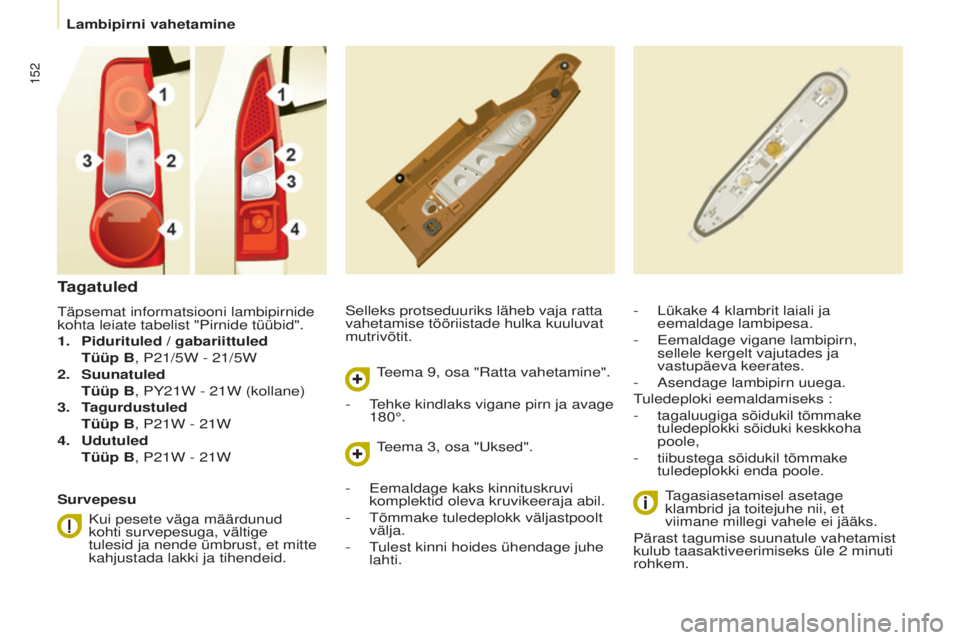

Tagatuled
täpsemat informatsiooni lambipirnide
kohta leiate tabelist "Pirnide tüübid".
1.

Pidurituled / gabariittuled

Tüüp B

, P21/5W - 21/5W
2.

Suunatuled

Tüüp B

, PY21W - 21W (kollane)
3.

T
agurdustuled
Tüüp B

, P21W - 21W
4.

Udutuled

Tüüp B

, P21W - 21W
Survepesu
Kui pesete väga määrdunud
kohti survepesuga, vältige
tulesid ja nende ümbrust, et mitte
kahjustada lakki ja tihendeid.
teema 9, osa "

r atta vahetamine".
teema 3, osa "

u ksed".
-
t
ehke kindlaks vigane pirn ja avage
180°.
-


Eemaldage kaks kinnituskruvi
komplektid oleva kruvikeeraja abil.
-

t õmmake tuledeplokk väljastpoolt
välja.
-
t
ulest kinni hoides ühendage juhe
lahti.
Lambipirni vahetamine

153
Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015

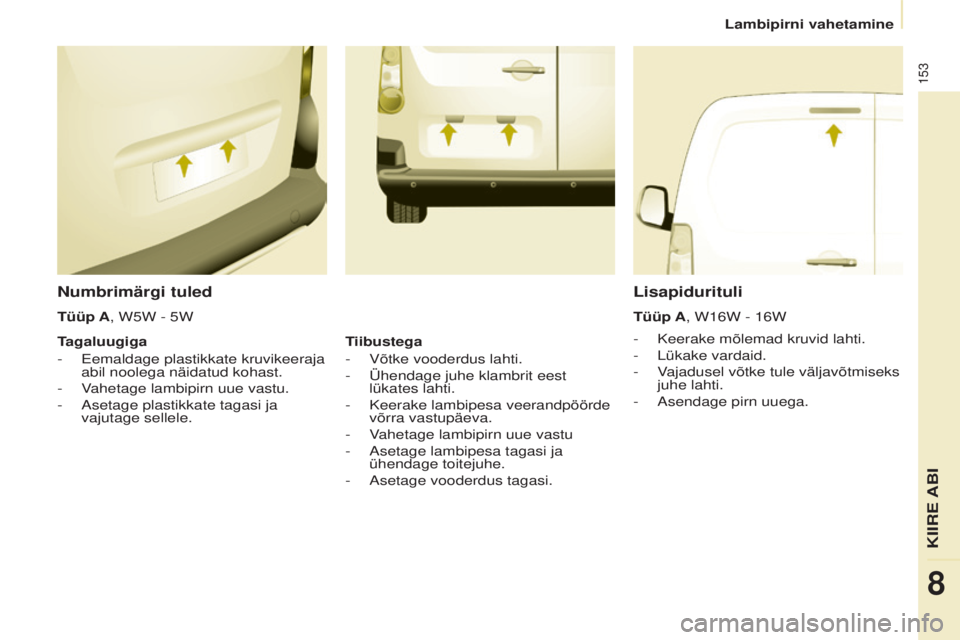

Numbrimärgi tuled
- Keerake mõlemad kruvid lahti.
-
Lükake vardaid.
-


V
ajadusel võtke tule väljavõtmiseks
juhe lahti.
-
a sendage pirn uuega.
Lisapidurituli
Tüüp A, W16W - 16W
Tüüp A, W5W - 5W
Tagaluugiga
-

Eemaldage plastikkate kruvikeeraja
abil noolega näidatud kohast.
-


V

ahetage lambipirn uue vastu.
-
a
setage plastikkate tagasi ja
vajutage sellele. Tiibustega
-

Võtke vooderdus lahti.
-


Ühendage juhe klambrit eest
lükates lahti.
-


Keerake lambipesa veerandpöörde
võrra vastupäeva.
-


V

ahetage lambipirn uue vastu
-
a
setage lambipesa tagasi ja
ühendage toitejuhe.
-
a
setage vooderdus tagasi.
KiirE aBi
8
Lambipirni vahetamine

154
Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015

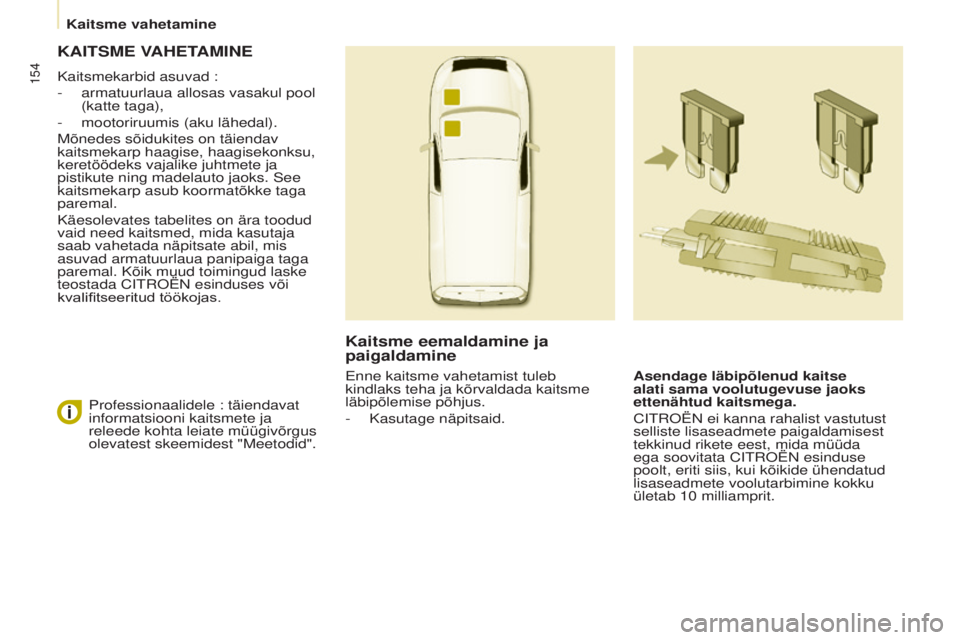

KAITSME VAHETAMINE
Kaitsmekarbid asuvad :
-
armatuurlaua allosas vasakul pool
(katte taga),
-


mootoriruumis (aku lähedal).
m

õnedes sõidukites on täiendav
kaitsmekarp haagise, haagisekonksu,
keretöödeks vajalike juhtmete ja
pistikute ning madelauto jaoks.
s ee
kaitsmekarp asub koormatõkke taga
paremal.
Käesolevates tabelites on ära toodud
vaid need kaitsmed, mida kasutaja
saab vahetada näpitsate abil, mis
asuvad armatuurlaua panipaiga taga
paremal. Kõik muud toimingud laske
teostada C
itr OËN esinduses või
kvalifitseeritud
töökojas.
Kaitsme eemaldamine ja
paigaldamine
Asendage läbipõlenud kaitse
alati sama voolutugevuse jaoks
ettenähtud kaitsmega.
Citr OËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida müüda
ega soovitata C
itr OËN esinduse
poolt, eriti siis, kui kõikide ühendatud
lisaseadmete voolutarbimine kokku
ületab 10
milliamprit.
Professionaalidele : täiendavat
informatsiooni kaitsmete ja
releede kohta leiate müügivõrgus
olevatest skeemidest "

m
eetodid". Enne kaitsme vahetamist tuleb
kindlaks teha ja kõrvaldada kaitsme
läbipõlemise põhjus.
-

Kasutage näpitsaid.
Kaitsme vahetamine

155
Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015
Armatuurlaua kaitsmed
Kaitsmete juurde pääsemiseks
kallutage kaant.Kaitsmed
F
Voolutugevus AKaitstav vooluring
1 15 Kesklukustus
2 30 Vaba
3 5
turvapadi
4 10 Kliimaseade, diagnostikapistik, küljepeegli nupp,
esitulede valgusvihu kõrgus
5 30
a

knatõstuk
6 30 Lukud
7 5 Laelamp taga, kohtvalgusti ees, laepaneel
8 20
a

utoraadio, ekraan, rehvirõhuandur, alarm ja sireen
9 30 12V pistikupesa ees ja taga
10 15 Keskkonsool 11 15 Nõrga vooluga süütelukk
12 15 Vihma- ja valgusandur, turvapadi
13 5 Näidikuplokk
14 15 Parkimisabi, automaatkliimaseadme nupud, käed
vabad varustus
15 30 Lukud
16 - Vaba 17 40
j

ää eemaldamine tagaklaasilt/küljepeeglitelt
KiirE aBi
8
Kaitsme vahetamine

156
Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015

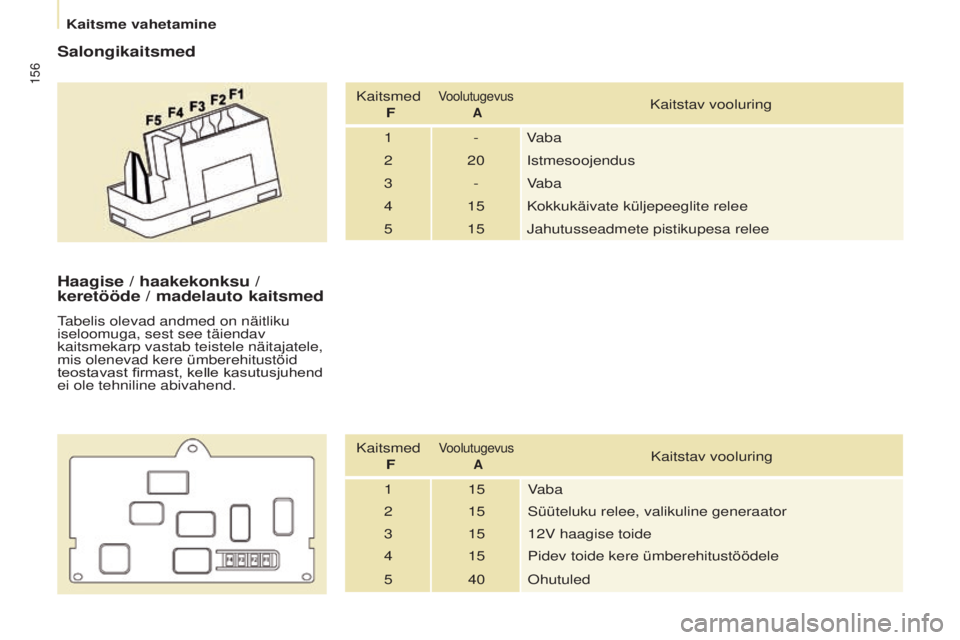

Salongikaitsmed
Kaitsmed FVoolutugevus AKaitstav vooluring
1 - Vaba
2 20
i

stmesoojendus
3 - Vaba
4 15 Kokkukäivate küljepeeglite relee
5 15
j

ahutusseadmete pistikupesa relee
Haagise / haakekonksu /
keretööde / madelauto kaitsmed
tabelis olevad andmed on näitliku
iseloomuga, sest see täiendav
kaitsmekarp vastab teistele näitajatele,
mis olenevad kere ümberehitustöid
teostavast
firmast, kelle kasutusjuhend
ei ole tehnilin

e abivahend. Kaitsmed F
Voolutugevus AKaitstav vooluring
1 15 Vaba
2 15
s

üüteluku relee, valikuline generaator
3 15 12V haagise toide
4 15 Pidev toide kere ümberehitustöödele
5 40 Ohutuled
Kaitsme vahetamine

157
Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015
Mootoriruumi kaitsmed
Pärast mootoriruumi kaane avamist
võtke karp lahti ja kallutage seda, et
kaitsmete juurde pääseda.Kaitsmed
F
Voolutugevus AKaitstav vooluring
1 20
m

ootori kontroll
2 15 Helisignaal
3 10 Esi- ja tagaklaasipesuri pump
4 20
tuledepesuri pump
5 15
m

ootori osad
6 10
r

oolinurga andur, E s C
7 10 Pidurilüliti, sidurilüliti
8 25 Käiviti
9 10 Esitulede valgusvihu mootor, autopargi juhtimise
plokk
10 30
m

ootori osad
11 40 Vaba
12 30 Klaasipuhasti
13 40 B
si
14 30 Pump
15 10 Parem kaugtuli
16 10 V

asak kaugtuli
17 15 Parem lähituli
18 15 Vasak lähituli
KiirE aBi
8
Kaitsme vahetamine

158
Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_et_Chap08_aide rapide_ed01-2015

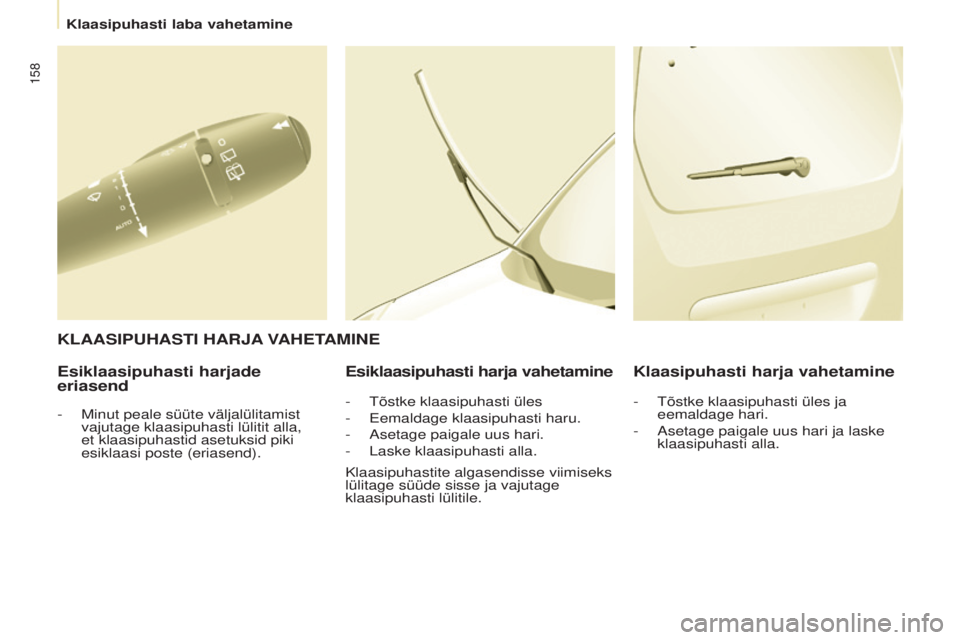

Esiklaasipuhasti harjade
eriasendEsiklaasipuhasti harja vahetamine
Klaasipuhasti harja vahetamine
K LAASIPUHASTI HARJA

VAHETAMINE
- minut peale süüte väljalülitamist
vajutage klaasipuhasti lülitit alla,
et klaasipuhastid asetuksid piki
esiklaasi poste (eriasend). -
t õstke klaasipuhasti üles
- Eemaldage klaasipuhasti haru.
-
a setage paigale uus hari.
-

Laske klaasipuhasti alla.
Klaasipuhastite algasendisse viimiseks
lülitage süüde sisse ja vajutage
klaasipuhasti lülitile. -

t õstke klaasipuhasti üles ja
eemaldage hari.
-
a setage paigale uus hari ja laske
klaasipuhasti alla.
Klaasipuhasti laba vahetamine
