CITROEN BERLINGO ELECTRIC 2017 Lietošanas Instrukcija (in Latvian)

149
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
Atveriet motora nodalījuma pārsegu.
Lai piekļūtu spuldzītēm, ievietojiet roku
aiz lukturu bloka.
Lai katru spuldzīti ievietotu atpakaļ,
veiciet darbības to izņemšanai pretējā
kārtībā un pārliecinieties, lai motora
nodalījuma pārsegs būtu labi aizvērts.Halogēna spuldžu maiņu
veic tad, kad tās ir izslēgtas.
Nogaidiet dažas minūtes (pastāv
apdedzināšanās risks). Nepieskarieties
spuldzītei tieši ar pirkstiem, bet
izmantojiet drāniņu bez plūksnām.
Kondensāta veidošanās uz lukturu
stikliem ir normāla parādība. Lietojot
automašīnu regulāri, tas pazudīs.
Spuldzīšu maiņu veic pēc aizdedzes
izslēgšanas vai akumulatora
atvienošanas. Lai pievienotu
akumulatoru atpakaļ, pēc spuldzītes
nomaiņas nogaidiet apmēram 3
minūtes.
Pēc katras darbības pārbaudiet
spuldzīšu darbību.
Mazgāšana ar augstspiediena strūklu
Izmantojot šo mazgāšanas veidu,
lai notīrītu piekaltušus netīrumus,
nevērsiet strūklu tieši uz galvenajiem
lukturiem, gaismām un to apmalēm,
lai tādējādi nesabojātu to lakojumu un
hermētiskumu. 2. Stāvgaismas
Veids A, W5W - 5W
-

Noņemiet pārsegu, pavelkot
gumijas mēlīti.
-


Izņemiet spuldzīšu turētāju,
pavelkot aiz savienotāja.
-


Nomainiet spuldzīti.
-


Pārbaudiet, vai pārsegs ir kārtīgi
aizvērts, lai lukturī neiekļūtu ūdens.
Priekšējās gaismas
1. Tuvās gaismas lukturi / tālās gaismas lukturi
Veids C, H4 - 55W
-

Noņemiet pārsegu, pavelkot
gumijas mēlīti.
-


Atvienojiet elektrisko savienotāju.
-


Atbrīvojiet fiksēšanas mēlīti.
-


Uzmanīgi nomainiet spuldzīti,
sekojot, lai metāliskā daļa atbilstu
uz luktura esošām rievām.
-


Nomainiet fiksēšanas mēlīti.
-


Pārbaudiet, vai pārsegs ir kārtīgi
aizvērts, lai lukturī neiekļūtu ūdens.
ĀTRA PALĪDZĪBA
8
Spuldzītes maiņa

150
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
3. Pagriezienu rādītāji
Veids B, PY21W - 21W (dzintarkrāsas)
-
Noņemiet vāku, pavelkot gumijas
mēlīti.
-


Pagrieziet spuldzīšu turētāju
par ceturtdaļpagriezienu pretēji
pulksteņrādītāja virzienam.
-


Izņemiet izdegušo spuldzīti, viegli
piespiežot to un pagriežot to pretēji
pulksteņrādītāja virzienam.
-


Nomainiet spuldzīti.
-


Pārbaudiet vāka pareizu uzlikšanu
visā tā perimetrā un pārliecinieties
par tā hermētiskumu. 4. Miglas lukturi
V

eids C, H1 - 55W
-

Noņemiet 3 pārsega stiprinājumus
un skrūvi, kas atrodas zem bufera.
-


Pārbīdiet pārsegu uz augšu.
-


Atvienojiet spuldzes turētāja
konektoru, nospiežot uz mēlītes,
kas atrodas augšējā daļā.-


Izņemiet spuldzes turētāju, ar īkšķi
un rādītājpirkstu saspiežot divus
klipšus (augšā un lejā).
-


Nomainiet moduli (spuldzes
turētāju un spuldzi).
-


Lai ievietotu moduli atpakaļ
bamperī, veiciet darbības pretējā
secībā.
Spuldzītes maiņa

151
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
Sānu pagrieziena signāllampiņa
Veids A, WY5W - 5W (oranža).
-
Pabīdiet rādītāju atpakaļ un
izņemiet to, pavelkot aiz priekšējās
daļas.
-


Lai iegādātos jaunu lampiņu,
konsultējieties CITROËN
pārstāvniecībā.
-


Lai uzliktu atpakaļ, ievietojiet to
atpakaļskata spoguļa ārējā daļā un
bīdiet to uz bufera iekšējo daļu. Priekšējais / aizmugurējais
Plafona apgaismojums
Veids A, 12V5W - 5W
-

Atveriet caurspīdīgo pārsegu,
ieliekot skrūvgriezi abās plafona
malās.
-


Pavelciet spuldzīti un nomainiet to.
-


Ievietojiet lampiņu tās ligzdā un
pārliecinieties, ka tā ir kārtīgi
nofiksēta.
ĀTRA PALĪDZĪBA
8
Spuldzītes maiņa

152
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
Nepieciešams izmantot atslēgu, kas
ietilpst riteņa maiņas instrumentu
komplektā.-
Iepletiet 4 mēlītes, tad izņemiet
luktura bloku.
-

Izņemiet izdegušo spuldzīti, to
viegli piespiežot un pagriežot pretēji
pulksteņrādītāja virzienam.
-


Nomainiet izdegušo spuldzīti.
Optiskā bloka noņemšanas laikā

:
-

ar aizvirtni, pavelciet bloku uz
automašīnas centru

;
-

ar atveramajām durvīm, pavelciet
bloku uz savu pusi.Uzliekot atpakaļ, sekojiet, lai būtu
pareizi novietotas mēlītes un
netiktu saspiests barošanas vads.
Pēc tam, kad nomainīta
aizmugurējā pagrieziena rādītāja
signāllampiņa, darbības atjaunošanas
laiks ir ilgāks par 2 minūtēm.
Aizmugurējie lukturi
Lai iegūtu plašāku informāciju par
spuldzītēm, iepazīstieties ar "Lampiņu
veidi".
1.

Bremžu lukturi / gabarītgaismas

V

eids B, P21/5W - 21/5W
2.

Pagrieziena rādītāji

V

eids B, PY21W - 21W (oranža).
3.

Atpakaļgaitas lukturi

V

eids B, P21W - 21W
4.

Miglas lukturi

V

eids B, P21W - 21W
Mazgāšana ar augstspiediena strūklu Izmantojot šo mazgāšanas
veidu, lai notīrītu piekaltušus
netīrumus, nevērsiet strūklu tieši
uz galvenajiem lukturiem, gaismām un
to apmalēm, lai tādējādi nesabojātu to
lakojumu un hermētiskumu. 9. nodaļa, sadaļā - "Riteņa maiņa".
3. nodaļa, sadaļa - "Vērtnes".
-

Nosakiet, kura spuldzīte ir izdegusi,
tad atveriet aizmugurējās durvis
180° lenķī (2. nodaļa).
-


Atskrūvējiet abas stiprinājuma
skrūves, izmantojot komplektā
esošo atslēgu.
-


No ārpuses pavelciet optisko bloku.
-


Pieturot lukturi, atvienojiet
elektrisko savienotāju.
Spuldzītes maiņa

153
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
Numura zīmes apgaismojums
- Atskrūvējiet abus uzgriežņus.
-
Piespiediet uz balstiem.
-


Lai izņemtu spuldzīti, ja
nepieciešams, atslēdziet
savienotāju.
-


Nomainiet spuldzīti.
Trešais bremžu lukturis
Veids A, W16W - 16W
Veids A, W5W - 5W
Ar aizvirtni
-

Ar skrūvgriezi iepletiet caurspīdīgo
plastikātu, piespiediet punktu.
-


Nomainiet izdegušo spuldzīti,
paplešot abus kontaktus.
-


Novietojiet vietā caurspīdīgo
plastikāta pārsegu un piespiediet tā
virspusi. Ar aizmugures durvīm
-


Atbrīvojiet iekšējo pārsegu.
-


Atvienojiet savienotāju, ieplešot
mēlītes.
-


Pagrieziet spuldzīti par
ceturtdaļpagriezienu pretēji
pulksteņrādītāja virzienam.
-


Nomainiet spuldzīti.
-


Ievietojiet atpakaļ spuldzītes
patronu un pievienojiet savienotāju.
-


Uzlieciet atpakaļ apšuvumu.
ĀTRA PALĪDZĪBA
8
Spuldzītes maiņa

154
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
NOMAINĪT DROŠINĀTĀJU
Drošinātāju kastes atrodas :
-
borta paneļa kreisās puses
apakšējā malā (zem vāka)

;
-

zem motora pārsega (blakus
akumulatoram).
Ja jūsu automašīna ar to ir aprīkota,
tad drošinātāju kaste papildus darbojas
piekabei, piekabes stiprinājumam un
savienojumiem virsbūves un kabīnes
grīdas transformācijām.

Tā atrodas pa
labi aiz kravas telpas starpsienas.
Norādījumi par maiņu attiecas vienīgi
uz tiem drošinātajiem, kas nomaināmi
ar pincetes palīdzību, kas savukārt
atrodama borta paneļa labajā pusē aiz
sīkumu nodalījuma. Jautājumos par
visām citām darbībām konsultējieties
CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Drošinātāja izņemšana un
ievietošana
Bojāto drošinātāju vienmēr
nomainiet pret identiskas vērtības
drošinātāju.
CITROËN nekādā veidā nav atbildīgs
par izdevumiem, kas radušies
sakarā ar automašīnas remontu vai
sakarā ar nepiemērotu, CITROËN
pārstāvniecības neieteiktu papildu
aksesuāru uzstādīšanu, vai neievērojot
to uzstādīšanas noteikumus, jo īpaši,
ja papildu pieslēgto aparātu kopējais
patēriņš pārsniedz 10 miliampērus.
Speciālistu uzmanībai - pilnīga
informācija par drošinātājiem un
relejiem skatīt shēmās "Metodes",
kas pieejamas pārstāvniecībā. Pirms drošinātāja nomaiņas
nepieciešams noskaidrot bojājuma
cēloni un to novērst.
-

Izmantojiet pinceti.
Drošinātāja maiņa

155
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
Borta paneļa drošinātāji
Lai piekļūtu drošinātājiem, noņemiet
vāku.Drošinātāji
F Ampēri
A Paredzēti
1 15 Aizmugurējais stikla tīrītājs
2 30 Centrālā slēdzene
3 5 Drošības spilveni
4 10 Gaisa kondicionētājs, diagnostikas ligzda, galveno
lukturu gaismas kūļi
5 30 Logu pacēlāji
6 30 Slēdzenes
7 5Aizmugurējais plafons, priekšējais karšu lasītājs,
jumta korpuss
8 20 Auto magnetola, riepu spiediena detektors,
signalizācija un sirēna
9 30 Priekšējā un aizmugurējā 12V kontaktligzda
10 15 Centrālā kolonna 11 15 Vājstrāvas pretaizdzīšanas ierīce
12 15 Lietus un gaismas sensors, drošības spilvens
13 5 Mērinstrumentu panelis
14 15 Palīgsierīce novietošanai stāvvietā, automātiskā
gaisa kondicionētāja komandpogas, brīvroku sistēma
15 30 Slēdzenes
16 - Brīvs 17 40
Aizmugurējā loga / atpakaļskata spoguļu atkausēšana / svīšanas novēršana
ĀTRA PALĪDZĪBA
8
Drošinātāja maiņa

156
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015

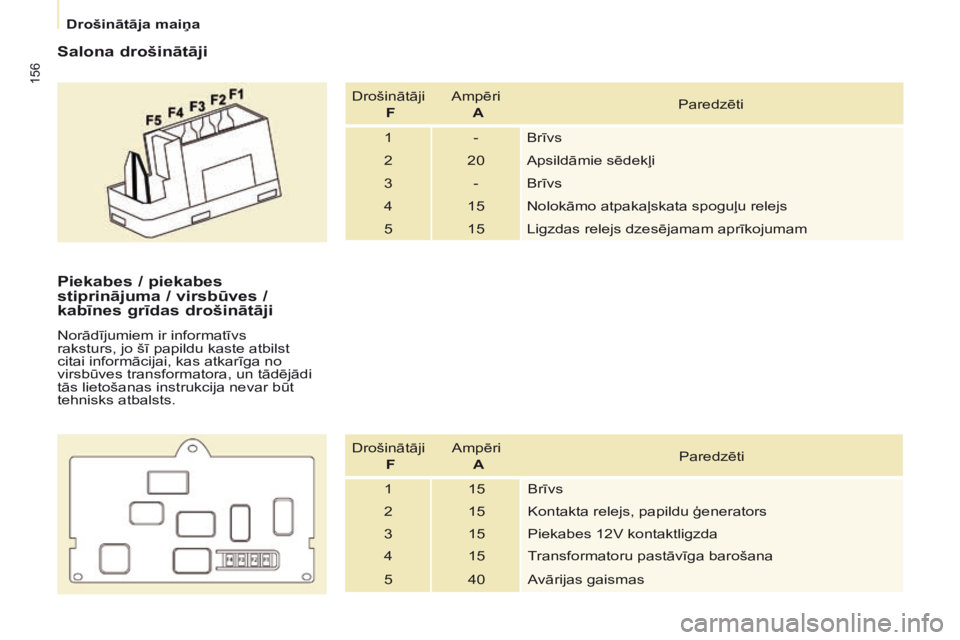

Salona drošinātāji
Drošinātāji F Ampēri
A Paredzēti
1 - Brīvs
2 20 Apsildāmie sēdekļi
3 - Brīvs
4 15 Nolokāmo atpakaļskata spoguļu relejs
5 15 Ligzdas relejs dzesējamam aprīkojumam
Piekabes / piekabes
stiprinājuma / virsbūves /
kabīnes grīdas drošinātāji
Norādījumiem ir informatīvs
raksturs, jo šī papildu kaste atbilst
citai informācijai, kas atkarīga no
virsbūves transformatora, un tādējādi
tās lietošanas instrukcija nevar būt
tehnisks atbalsts.
Drošinātāji F Ampēri
A Paredzēti
1 15 Brīvs
2 15 Kontakta relejs, papildu ģenerators
3 15 Piekabes 12V kontaktligzda
4 15 Transformatoru pastāvīga barošana
5 40 Avārijas gaismas
Drošinātāja maiņa

157
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
Drošinātāji zem motora pārsega
Pēc motora pārsega atvēršanas, lai
piekļūtu drošinātājiem, atknipsējiet
kasti un to pārbīdiet.Drošinātāji
F Ampēri
A Paredzēti
1 20 Motora kontrole
2 15 Skaņas signālierīce
3 10 Priekšējā un aizmugurējā loga apskalotāja sūknis
4 20 Lukturu vai LED gaismu apskalotāja sūknis
5 15 Motora elementi
6 10 Stūres leņķa sensors, ESP
7 10 Stop slēdzis, sajūga slēdzis
8 25 Aizdedze
9 10 Lukturu staru kūļu motors, palīgsistēmas novietošanai
stāvvietā vadības bloks
10 30 Motora elementi 11 40 Brīvs
12 30 Stikla tīrītājs
13 40 Komutācijas vadības bloks
14 30 Sūknis
15 10 Labās puses tālās gaismas lukturis
16 10 Kreisās puses tālās gaismas lukturis
17 15 Labās puses tuvās gaismas lukturis
18 15 Kreisās puses tuvās gaismas lukturis
ĀTRA PALĪDZĪBA
8
Drošinātāja maiņa

158
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
Speciāls priekšējā logu tīrītāja
stāvoklisPriekšējo logu tīrītāju slotiņas maiņaAizmugurējā logu tīrītāja slotiņas maiņa
NOMAINĪT STIKLA TĪRĪTĀJA SLOTI ņ U
- Minūtes laikā pēc aizdedzes
izslēgšanas aktivizējiet logu tīrītāju
slēdzi virzienā uz leju, lai novietotu
logu tīrītājus gar vējstikla balstiem
(īpašais stāvoklis).- Paceliet logu tīrītāju.
-
Atbrīvojiet un noņemiet slotiņu.
-
Ievietojiet un nofiksējiet jauno slotiņu.
-
Nolokiet logu tīrītāju.
Lai novietotu logu tīrītāju sākotnējā
stāvoklī, ieslēdziet aizdedzi un
aktivizējiet logu tīrītāju slēdzi. -

Paceliet logu tīrītāju, tad atbrīvojiet
slotiņu no stiprinājumiem un
noņemiet to.
-

Ievietojiet jaunu slotiņu, nofiksējiet
to un novietojiet logu tīrītāju uz
stikla.
Logu tīrītāja slotiņas maiņa
