CITROEN BERLINGO ELECTRIC 2017 Lietošanas Instrukcija (in Latvian)

159
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
Bez pacelšanas (visi četri riteņi
uz ceļa)
Vienmēr izmantojiet cietās sakabes
stieni.
JŪSU AUTOMAŠĪNAS VILKŠANAPriekšējā daļā
- Atveriet vāciņu, nospiežot tā
apakšējo daļu.
-

Līdz galam ieskrūvējiet āķi.
Aizmugurējā daļā
- Ar monētas vai piekabes āķa
plakanā gala palīdzību atveriet
vāciņu.
-

Līdz galam ieskrūvējiet āķi. V

elkot automašīnu ar izslēgtu
aizdedzi, bremžu un stūres
pastiprinātāji nedarbojas.
Ar daļēju pacelšanu (divi riteņi
uz ceļa)
Ieteicams pacelt automašīnu ar ierīci,
ko piestiprina pie tās riteņiem.
Jums būs nepieciešams vilkšanas
gredzens, kas ietilpst riteņa pagaidu
remonta komplektā.
Automašīnas ar mehānisko
pārnesumkārbu (dīzeļversija)
Automašīnām, kas aprīkotas
ar mehānisko pārnesumkārbu,
nepieciešams, lai pārnesumu svira
atrastos tukšgaitā. Šī nosacījuma
neievērošanas gadījumā, iedarbinot
motoru, var tikt bojāti piedziņas,
bremzēšanas sistēmas elementi,
kā arī netiktu nodrošināta optimāla
automašīnas bremzēšana.
9. nodaļas sadaļa - "Riteņa
maiņai".
ĀTRA PALĪDZĪBA
8
V

160
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015

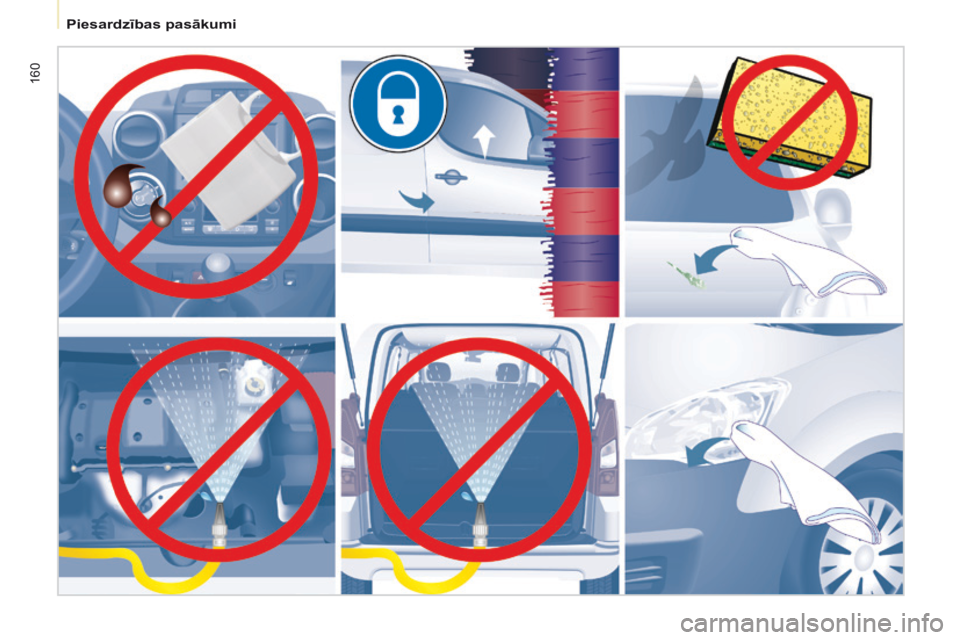

Piesardzības pasākumi

161
Berlingo-2-VU_lv_Chap08_Aide rapide_ed01-2015
ĀTRA PALĪDZĪBA
8

162
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015

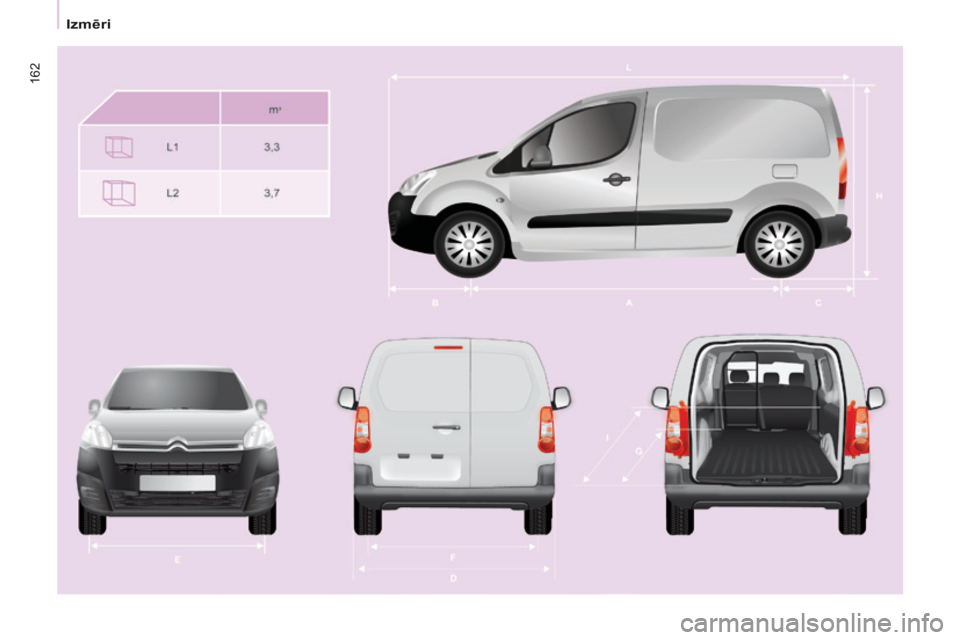

Izmēri

163
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015

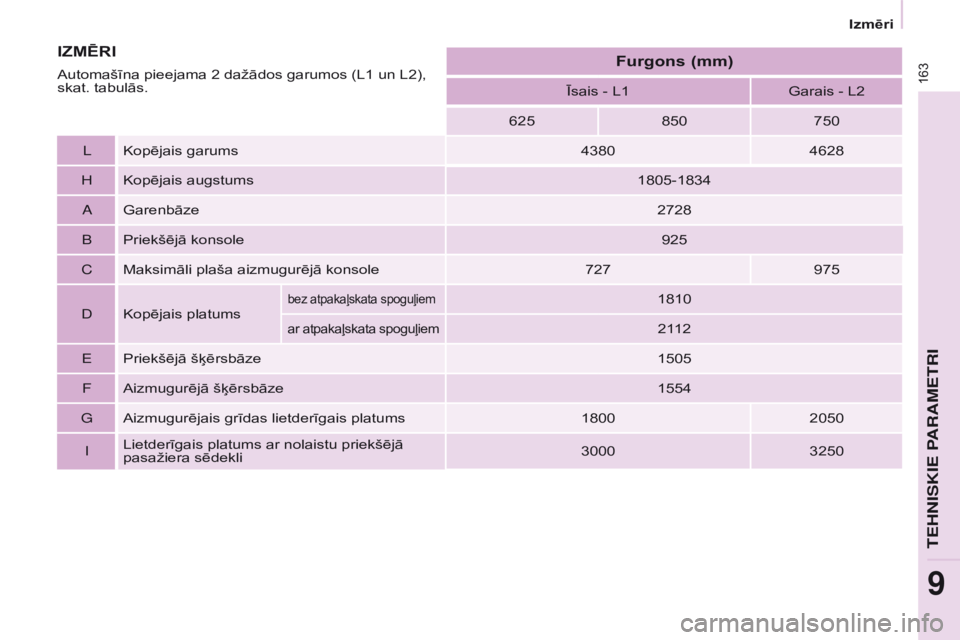

Īsais - L1Garais - L2
625 850750
L Kopējais garums 43804628
H Kopējais augstums 1805-1834
aGarenbāze2728
B Priekšējā konsole 925
cMaksimāli plaša aizmugurējā konsole727975
D Kopējais platums
bez atpakaļskata spoguļiem1810
ar atpakaļskata spoguļiem2112
ePriekšējā šķērsbāze 1505
F Aizmugurējā šķērsbāze 1554
G Aizmugurējais grīdas lietderīgais platums 18002050
iLietderīgais platums ar nolaistu priekšējā
pasažiera sēdekli 3000
3250
IZMēRIFurgons
(mm)
Automašīna pieejama 2 dažādos garumos (L1 un L2),
skat. tabulās.
Izmēri
teHniskie ParaMetri
9

164
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015

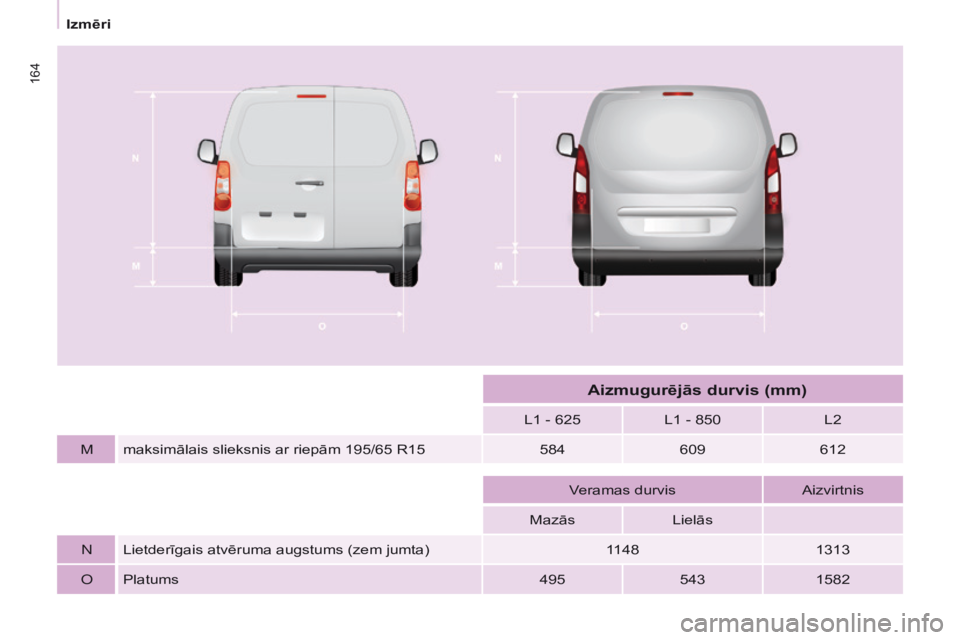

L1 - 625L1 - 850 L2
M maksimālais slieksnis ar riepām 195/65 R15 584609612
Veramas durvis Aizvirtnis
Mazās Lielās
nLietderīgais atvēruma augstums (zem jumta) 1

148 1313
oPlatums 4955431582
Aizmugurējās durvis (mm)
Izmēri

165
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015
L1L2
P Lietderīgais augstums 1100
Q Lietderīgais platums 650
- Augstums virs pacelta aizvirtņa 1892
Bīdāmas sānu durvis (mm)
Izmēri
teHniskie ParaMetri
9

166
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015

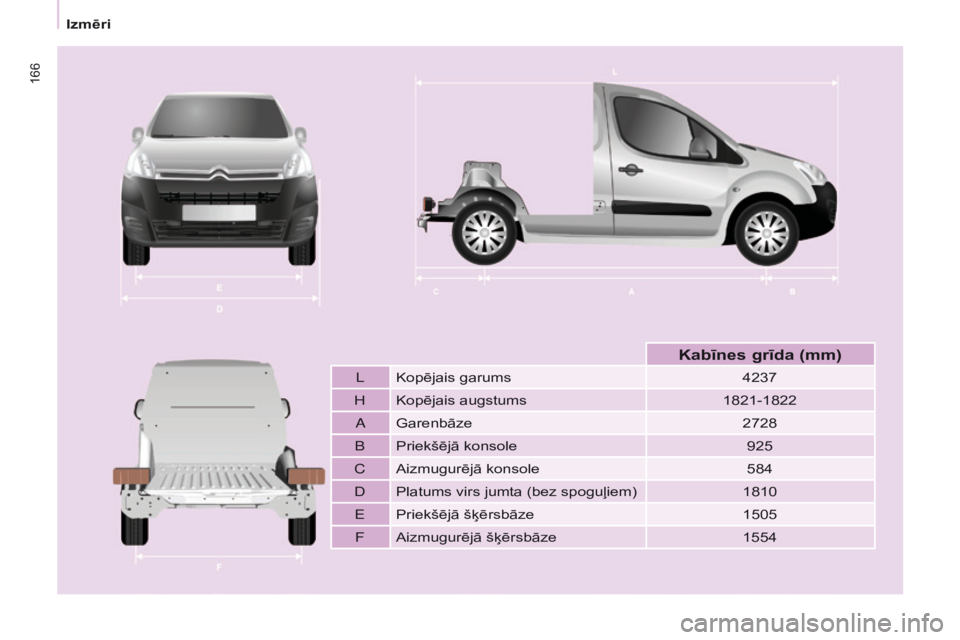

LKopējais garums 4237
H Kopējais augstums 1821-1822
aGarenbāze2728
B Priekšējā konsole 925
cAizmugurējā konsole584
D Platums virs jumta (bez spoguļiem) 1810
ePriekšējā šķērsbāze1505
F Aizmugurējā šķērsbāze 1554
Kabīnes grīda (mm)
Izmēri

167
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015
MASAS UN VELKAMĀS KRAVAS
Šīs vērtības, kas izteiktas kg, ir
norādītas arī uz ražotāja plāksnītes vai
uzlīmes.
Ar jūsu automašīnu saistītās velkamās
kravas ir norādītas reģistrācijas
apliecībā.Ieteicamais svars uz asi atbilst
masai, kas pieļaujama uz piekabes
stiprinājuma sakabes āķa (noņemama
ar vai bez instrumenta palīdzības).
Katrā valstī ir obligāti jāievēro
vietējā likumdošana attiecībā uz
velkamajām kravām. Lai uzzinātu
jūsu automašīnas vilkšanas iespējas
un tās kopējo braukšanai pieļaujamo
masu, konsultējieties CITROËN
pārstāvniecībā.
Braukšanai derīga masa ir vienāda ar
masu nepiekrautā stāvoklī + vadītājs
(75 kg) + pilna degvielas tvertne (90%).
Norādītās MTRA vērtības un velkamās
masas atbilst braukšanai virs jūras
līmeņa līdz 1000 metriem. Minētā
velkamā krava samazināma par 10%
uz katriem papildu 1000 metriem.
Bremzējošas piekabes masa ar
kravas pārcelšanu var tikt palielināta,
ja ekvivalentu kravu pārliek no
automašīnas, bet nepārsniedzot MTRA
robežas. Augstas ārējās gaisa temperatūras
var samazināt automašīnas jaudu,
tādēļ, lai pasargātu tās dzinēju,
ja ārējā gaisa temperatūra pārsniedz
37
°C, jāsamazina piekabes masa.
Ražotāja plāksnītes atrašanās
vieta parādīta 9. nodaļas sadaļā
"Identifikācijas elementi".
MOTORU RAKSTURLIELUMI
Motora raksturlielumi (tilpums,
maksimālā jauda, maksimālais griezes
moments, enerģija, CO
2 izmeši), kas
saistīti ar jūsu automašīnu, ir norādīti
reģistrācijas apliecībā.
Šie raksturlielumi atbilst uz motora
stenda apstiprinātām vērtībām
saskaņā ar Eiropas Savienības regulu
noteikumiem (direktīva 1999/99/EK).
Lai uzzinātu vairāk, skatiet
zīmola tīmekļa vietni, modeļa
komercdokumentāciju. Vērsieties
CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā. MTAC
: maksimālā tehniski pieļaujamā
pilnā masa.
MTRA


: kopējā braukšanai pieļaujamā
masa.
Pietiekami nenoslogota piekabe
var mazināt automašīnas stabilitāti
uz ceļa.
Velkot piekabi, palielinās bremzēšanas
ceļš.
Gadījumā, ja automašīna velk piekabi,
tad tai ir jāsamazina maksimālais
pieļaujamais braukšanas ātrums
(ievērojiet valstī spēkā esošo
likumdošanu).
TEHNISKIE P
9
Masas

168
Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_lv_Chap09_Caract_technique_ed01-2015
IDENTIFIKĀCIJAS ELEMENTI
A. Ražotāja plāksnīteC. Riepu un virsbūves krāsas
apzīmējumi
B. Sērijas numurs
Tā atrodas balsta vidū, labajā pusē.
1
- VF Sērijas numurs.
2 - Kravas svars (MTAC).
3 -

Kopējais noslogojums braucot
(MTRA).
4.1

- Maksimālā masa uz priekšējās ass.
4.2 -

Maksimālā masa uz aizmugurējās
ass. T

as ir iegravēts uz priekšējās labās
puses riteņa arkas. Plāksnītē C, kas atrodas virs
priekšējām durvīm, norādīti
:
-

riteņu disku un riepu izmēri
;
-

spiediens riepās pašmasai un ar
noslogojumu

;
-

spiediens rezerves ritenī
;
-

virsbūves krāsas apzīmējums.Spiedienu rezerves ritenī
jāpārbauda vismaz reizi mēnesī.
Identifikācijas elementi
