CITROEN BERLINGO ELECTRIC 2017 Priručnik (in Serbian)

27

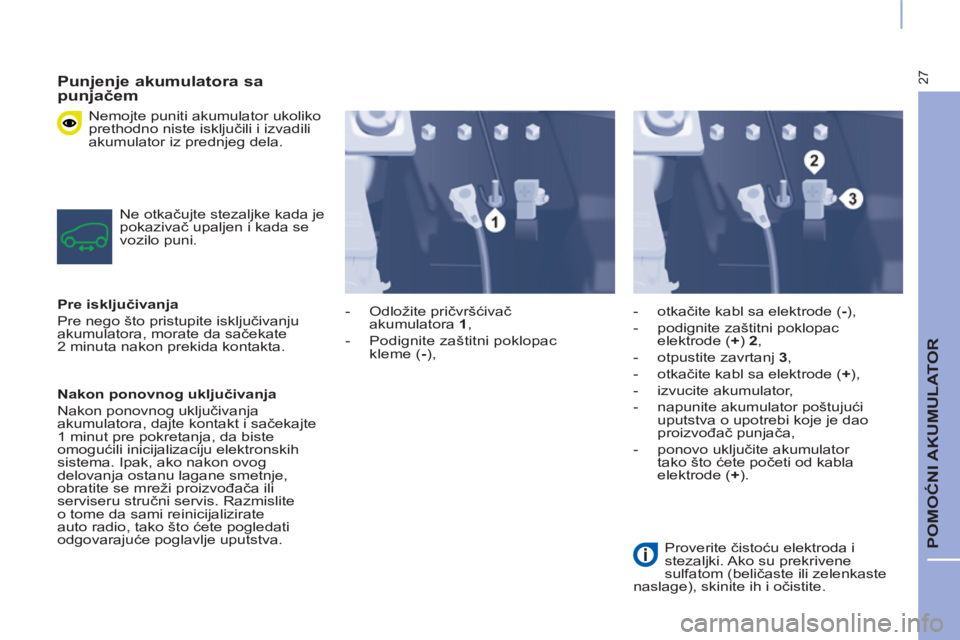

POMOĆNI AKUMULATOR


Punjenje akumulatora sa
punjačem

Nemojte puniti akumulator ukoliko
prethodno niste isključili i izvadili
akumulator iz prednjeg dela.
Ne otkačujte stezaljke kada je
pokazivač upaljen i kada se
vozilo puni.

Pre isključivanja

Pre nego što pristupite isključivanju
akumulatora, morate da sačekate
2 minuta nakon prekida kontakta.

Nakon ponovnog uključivanja

Nakon ponovnog uključivanja
akumulatora, dajte kontakt i sačekajte
1 minut pre pokretanja, da biste
omogućili inicijalizaciju elektronskih
sistema. Ipak, ako nakon ovog
delovanja ostanu lagane smetnje,
obratite se mreži proizvođača ili
serviseru stručni servis. Razmislite
o tome da sami reinicijalizirate
auto radio, tako što ćete pogledati
odgovarajuće poglavlje uputstva.

- Odložite pričvršćivač
akumulatora 1
,

- Podignite zaštitni poklopac
kleme ( -
),
- otkačite kabl sa elektrode ( -
),

- podignite zaštitni poklopac
elektrode ( +
) 2
,

- otpustite zavrtanj 3
,

- otkačite kabl sa elektrode ( +
),

- izvucite akumulator,

- napunite akumulator poštujući
uputstva o upotrebi koje je dao
proizvođač punjača,

- ponovo uključite akumulator
tako što ćete početi od kabla
elektrode ( +
).
Proverite čistoću elektroda i
stezaljki. Ako su prekrivene
sulfatom (beličaste ili zelenkaste
naslage), skinite ih i očistite.

28

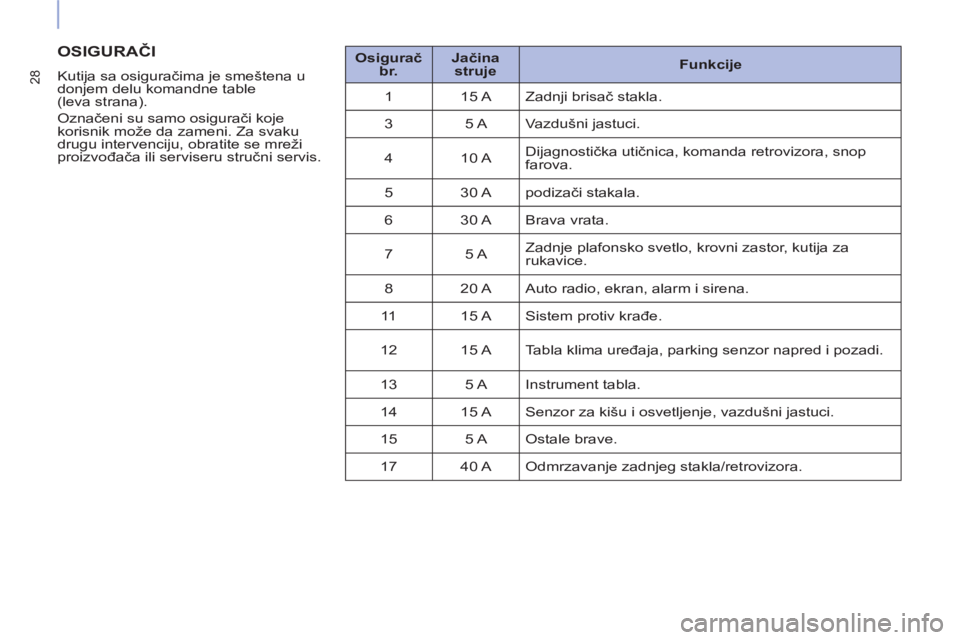

OSIGURAČI


Kutija sa osiguračima je smeštena u
donjem delu komandne table
(leva strana).
Označeni su samo osigurači koje
korisnik može da zameni. Za svaku
drugu intervenciju, obratite se mreži
proizvođača ili serviseru stručni servis.
Osigurač
br.

Jačina
struje

Funkcije

1 15 A Zadnji brisač stakla.
3 5 A Vazdušni jastuci.
4 10 A Dijagnostička utičnica, komanda retrovizora, snop
farova.
5 30 A podizači stakala.
6 30 A Brava vrata.
7 5 A Zadnje plafonsko svetlo, krovni zastor, kutija za
rukavice.
8 20 A Auto radio, ekran, alarm i sirena.
11 15 A Sistem protiv krađe.
12 15 A Tabla klima uređaja, parking senzor napred i pozadi.
13 5 A Instrument tabla.
14 15 A Senzor za kišu i osvetljenje, vazdušni jastuci.
15 5 A Ostale brave.
17 40 A Odmrzavanje zadnjeg stakla/retrovizora.

29
DOPUNA ELEKTRIČNOM REŽIMU

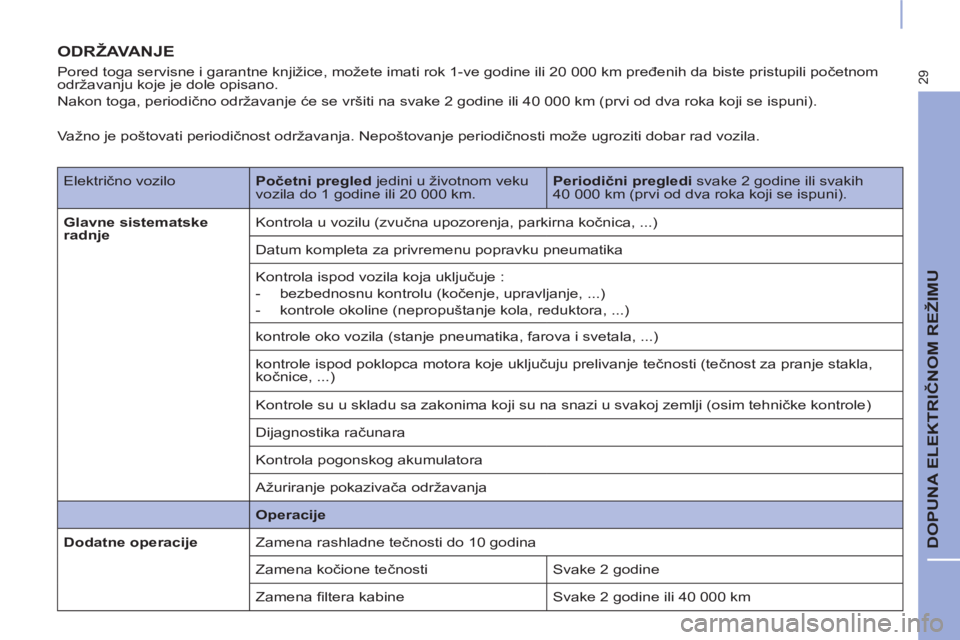

ODRŽAVANJE


Pored toga servisne i garantne knjižice, možete imati rok 1-ve godine ili 20 000 km pređenih da biste pristupili početnom
održavanju koje je dole opisano.
Nakon toga, periodično održavanje će se vršiti na svake 2 godine ili 40 000 km (prvi od dva roka koji se ispuni).
Električno vozilo
Početni pregled
jedini u životnom veku
vozila do 1 godine ili 20 000 km.
Periodični pregledi
svake 2 godine ili svakih
40 000 km (prvi od dva roka koji se ispuni).

Glavne sistematske
radnje
Kontrola u vozilu (zvučna upozorenja, parkirna kočnica, ...)
Datum kompleta za privremenu popravku pneumatika
Kontrola ispod vozila koja uključuje :


- bezbednosnu kontrolu (kočenje, upravljanje, ...)

- kontrole okoline (nepropuštanje kola, reduktora, ...)
kontrole oko vozila (stanje pneumatika, farova i svetala, ...)
kontrole ispod poklopca motora koje uključuju prelivanje tečnosti (tečnost za pranje stakla,
kočnice, ...)
Kontrole su u skladu sa zakonima koji su na snazi u svakoj zemlji (osim tehničke kontrole)
Dijagnostika računara
Kontrola pogonskog akumulatora
Ažuriranje pokazivača održavanja

Operacije


Dodatne operacije
Zamena rashladne tečnosti do 10 godina
Zamena kočione tečnosti Svake 2 godine
Zamena fi ltera kabine Svake 2 godine ili 40 000 km
Važno je poštovati periodičnost održavanja. Nepoštovanje periodičnosti može ugroziti dobar rad vozila.

30

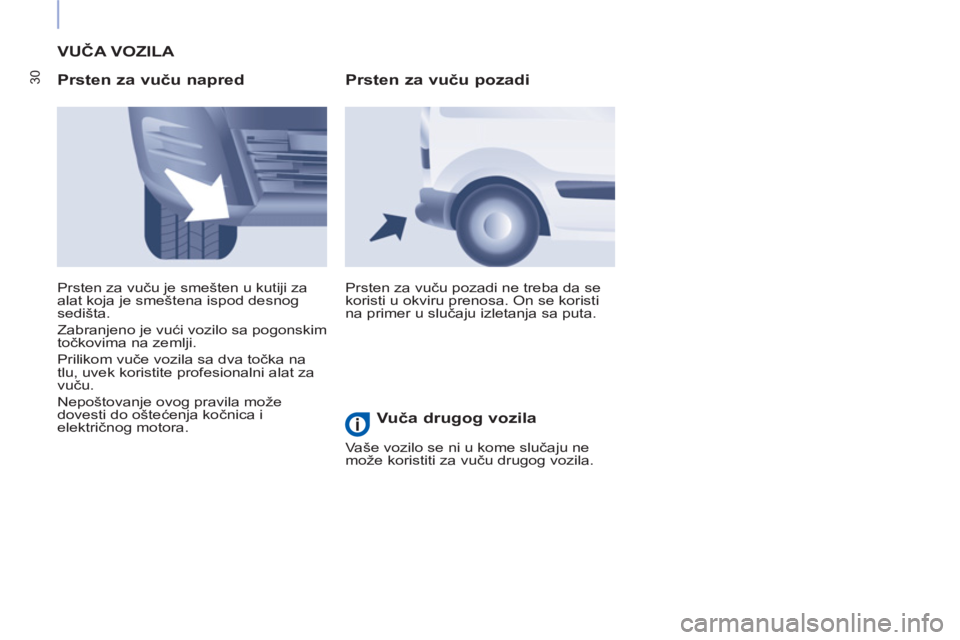

VUČA VOZILA

Prsten za vuču napred

Prsten za vuču pozadi ne treba da se
koristi u okviru prenosa. On se koristi
na primer u slučaju izletanja sa puta. Prsten za vuču je smešten u kutiji za
alat koja je smeštena ispod desnog
sedišta.
Zabranjeno je vući vozilo sa pogonskim
točkovima na zemlji.
Prilikom vuče vozila sa dva točka na
tlu, uvek koristite profesionalni alat za
vuču.
Nepoštovanje ovog pravila može
dovesti do oštećenja kočnica i
električnog motora.


Prsten za vuču pozadi

Vuča drugog vozila

Vaše vozilo se ni u kome slučaju ne
može koristiti za vuču drugog vozila.

31
DOPUNA ELEKTRIČNOM REŽIMU

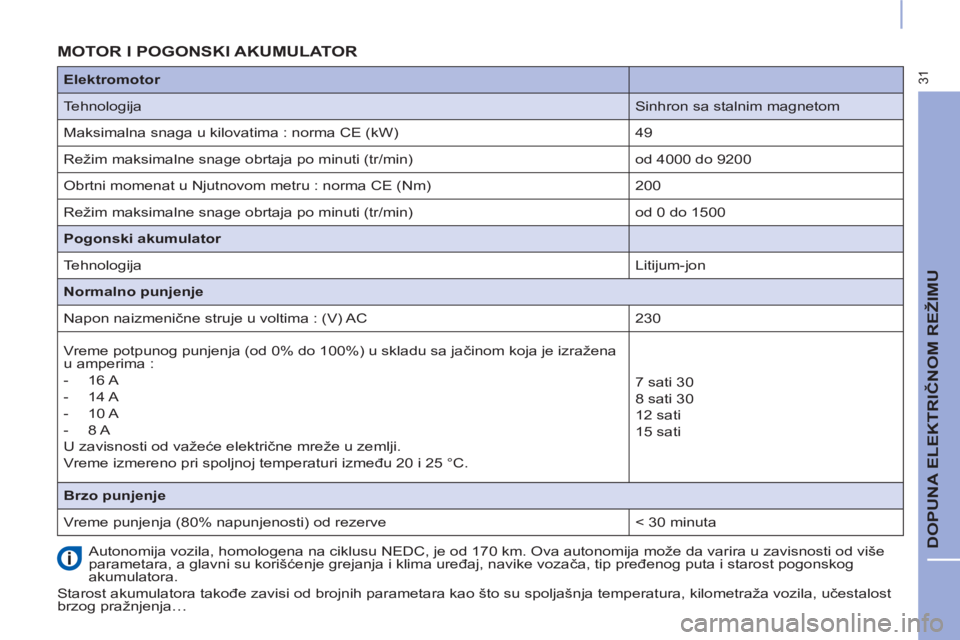

MOTOR I POGONSKI AKUMULATOR

Autonomija vozila, homologena na ciklusu NEDC, je od 170 km. Ova autonomija može da varira u zavisnosti od više
parametara, a glavni su korišćenje grejanja i klima uređaj, navike vozača, tip pređenog puta i starost pogonskog
akumulatora.
Starost akumulatora takođe zavisi od brojnih parametara kao što su spoljašnja temperatura, kilometraža vozila, učestalost
brzog pražnjenja…
Elektromotor



Tehnologija
Sinhron sa stalnim magnetom
Maksimalna snaga u kilovatima : norma CE (kW)
49
Režim maksimalne snage obrtaja po minuti (tr/min)
od 4000 do 9200
Obrtni momenat u Njutnovom metru : norma CE (Nm)
200
Režim maksimalne snage obrtaja po minuti (tr/min)
od 0 do 1500

Pogonski akumulator



Tehnologija
Litijum-jon

Normalno punjenje

Napon naizmenične struje u voltima : (V) AC
230
Vreme potpunog punjenja (od 0% do 100%) u skladu sa jačinom koja je izražena
u amperima :


- 16 A

- 14 A

- 10 A

- 8 A
U zavisnosti od važeće električne mreže u zemlji.
Vreme izmereno pri spoljnoj temperaturi između 20 i 25 °C.
7 sati 30
8 sati 30
12 sati
15 sati

Brzo punjenje


Vreme punjenja (80% napunjenosti) od rezerve
< 30 minuta

32

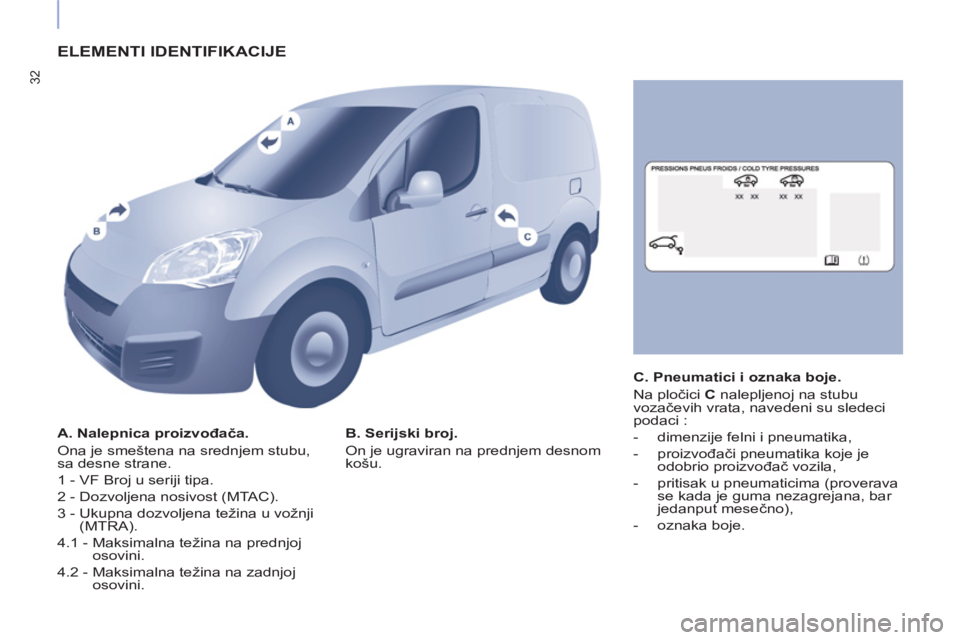

ELEMENTI IDENTIFIKACIJE


A. Nalepnica proizvođača.
Ona je smeštena na srednjem stubu,
sa desne strane.
1 - VF Broj u seriji tipa.
2 - Dozvoljena nosivost (MTAC).
3 - Ukupna dozvoljena težina u vožnji
(MTRA).
4.1 - Maksimalna težina na prednjoj
osovini.
4.2 - Maksimalna težina na zadnjoj
osovini.
B. Serijski broj.
On je ugraviran na prednjem desnom
košu.
C. Pneumatici i oznaka boje.
Na pločici C
nalepljenoj na stubu
vozačevih vrata, navedeni su sledeci
podaci :


- dimenzije felni i pneumatika,

- proizvođači pneumatika koje je
odobrio proizvođač vozila,

- pritisak u pneumaticima (proverava
se kada je guma nezagrejana, bar
jedanput mesečno),

- oznaka boje.
