stop start CITROEN BERLINGO MULTISPACE 2016 Lietošanas Instrukcija (in Latvian)

2
Berlingo-2-VP_lv_Chap00a_Sommaire_ed01-2016
Atslēga 18
Signalizācija 20
Durvis

21
Aizmugures aizvirtnis


23
Jumta aizvirtnis


26
Centrālās atslēgas aizslēgšana


27
Mērinstrumentu panelis


28
Datums un laiks


29
Signāllampiņas


32Degvielas līmeņa indikators 40
Dzesēšanas šķidrums
40r

iepu spiediena sensors
41
Nepietiekama riepu spiediena noteikšana


un tā atjaunošana

43
T

ehniskās apkopes indikators

47
Mēraparātu paneļa apgaismojums


48
Stūres regulēšana


49
Manuālā pārnesumkārba


49Pārnesumu maiņas indikators 50
Elektrohidrauliska 6 ātrumu pārnesumkārba ar
automātisku vadību

51
Stop&Start


53
Kustības uzsākšana un apstāšanās


55Palīgsistēma kustības uzsākšanai uz slīpas virsmas 56
Braukšanas ieteikumi
57 Apgaismojums

58
Stikla tīrītājs

61
Borta dators

63
Kruīza kontrole

64
Ātruma ierobežotājs

67
Apsilde / manuālais

gaisa kondicionētājs
70 automātisks


72
Atkausēšana un kondensāta novēršana

75
Priekšējie sēdekļi

77
Aizmugurējais vienlaidu sēdeklis

79
Aizmugurējie sēdekļi

(5 vietas)
82
Aizmugurējie sēdekļi

(7 vietas)
85
Modularitāte

92
Aprīkojums

94
Modutop jumts

98
Jumta reliņi

103
Plafoni
104
Bagāžas pārsegs (5 vietas)
105
Bagāžas pārsegs

(7 vietas)
109
Atpakaļskata spoguļi

1
11
Elektroniskie durvju logu pacēlāji
1
13
3.


18-57
G ATAV S
BRAUKŠANAI
5.
1

14-147
DROŠĪBA
Ārpuse 5s
alons 6 stūre kreisajā pusē


6 stūre labajā pusē


7
V

adītāja vieta
8 stūre kreisajā pusē


8 stūre labajā pusē


10
Rādītāji - tehniskā


pakope

12
1.

4-14
PĀRSKATS
Avārijas signāls 1
14
Skaņas signālierīce 1 14
Stāvbremze

1
14
Palīgsistēma automašīnas novietošanai stāvvietā

1
15
Atpakaļskata kamera

1
17
ABS

1
18
EBA
1

18
ASR un ESP
1

19
Grip control

120
Active City Brake


122
Drošības jostas


126
Drošības spilveni


129
Bērnu pārvadāšana


133
Priekšējā pasažiera drošības spilvena
atslēgšana


136
Ieteiktie sēdeklīši


139
Uzstādīšana


141
ISOFIX stiprinājumi


143
Ieteikts ISOFIX


sēdeklītis

144
ISOFIX novietojums


145
Bērnu drošība


147
4.

58-113
ERGONOMIJA
un KOMFORTS
2.


15-17
EKO BRAUKŠANA
Saudzīga izturēšanās pret apkārtējo
vidi 15Ekoloģiska automašīnas vadīšana 16
Sadaļa - "Lokalizācija"
(vizuālais rādītājs) ļauj jums
atrast slēdžus, funkcijas un
atbilstošās lappuses, kurās
tās aprakstītas, shematiskā
automašīnas zīmējumā.
V
adītāja vieta
stūre kreisajā pusē


13 stūre labajā pusē


14
Satura rādītājs

8
Lokalizācija
Berlingo-2-VP_lv_Chap01_vue-ensemble_ed01-2016
asr-esP 11 9Palīgsistēma automašīnas
novietošanai stāvvietā 115-116Elektroniski regulējami atpakaļskata spoguļi 111Priekšējo lukturu staru kūļa noregulēšana 60stop&start 53-55
Kruīza kontrole

64-66
Ātruma ierobežotājs


67-69
Apgaismojums


58-60
Miglas lukturi


59
LED dienasgaismas lukturi


59
Automātiska lukturu


ieslēgšana

59-60
VADĪTĀJA
VIETA
Borta paneļa, salona
drošinātāji 186-188
Motora pārsega atvēršana

154
Rokas bremze


1
14Mērinstrumentu paneļi,
displeji, ekrāni, skaitītāji
28-29
Laika iestatīšana mērinstrumentu
panelī
29
Signāllampiņas, diodes

32-39
Indikatori, mērījumi

40, 47-48
Apgaismojuma reostats

48
Pārnesumu

maiņas indikators
50
Stikla tīrītāja komandslēdzis 61-62
Automātiska logu tīrīšana
61
Logu / lukturu apskalošana

6
2, 158
Borta dators

63
Stūres regulēšana


49
Skaņas signāls


1
14
Starteris, slēdzis

55
Elektroniski vadāmā
pārnesumkārba


51-52
Komandslēdži pie stūres: -


Skārienekrāns


204
-


Radio


271

11
Lokalizācija
Berlingo-2-VP_lv_Chap01_vue-ensemble_ed01-2016
Kruīza kontrole 64-66
Ātruma ierobežotājs 67-69
Apgaismojums

58-60
Miglas lukturi

59
LED dienasgaismas lukturi

59
Automātiska lukturu

ieslēgšana
59-60
Rokas bremze

1
14Mērinstrumentu paneļi,
displeji, ekrāni, skaitītāji
28-29
Laika iestatīšana mērinstrumentu
panelī
29
Signāllampiņas, diodes

32-39
Indikatori, mērījumi

40, 47-48
Apgaismojuma reostats

48
Pārnesumu maiņas

indikators
50
Stūres regulēšana

49
Skaņas signāls


1
14 Starteris, slēdzis

55
Stikla tīrītāja komandslēdzis 61-62
Automātiska logu tīrīšana
61
Logu / lukturu apskalošana

6
2, 158
Borta dators

63
Komandslēdži pie stūres: -


Skārienekrāns


204
-


Radio


271
Pasažiera priekšējā drošības


spilvena deaktivizēšana

1

32, 136
asr-esP 11 9Palīgsistēma automašīnas
novietošanai stāvvietā 115-116Elektroniski regulējami atpakaļskata spoguļi 111Priekšējo lukturu staru kūļa noregulēšana 60stop&start 53-55
Elektroniski vadāmā
pārnesumkārba

51-52
1
PĀRSKATS

13
Iepazīstināšana
Berlingo-2-VP_lv_Chap01_vue-ensemble_ed01-2016

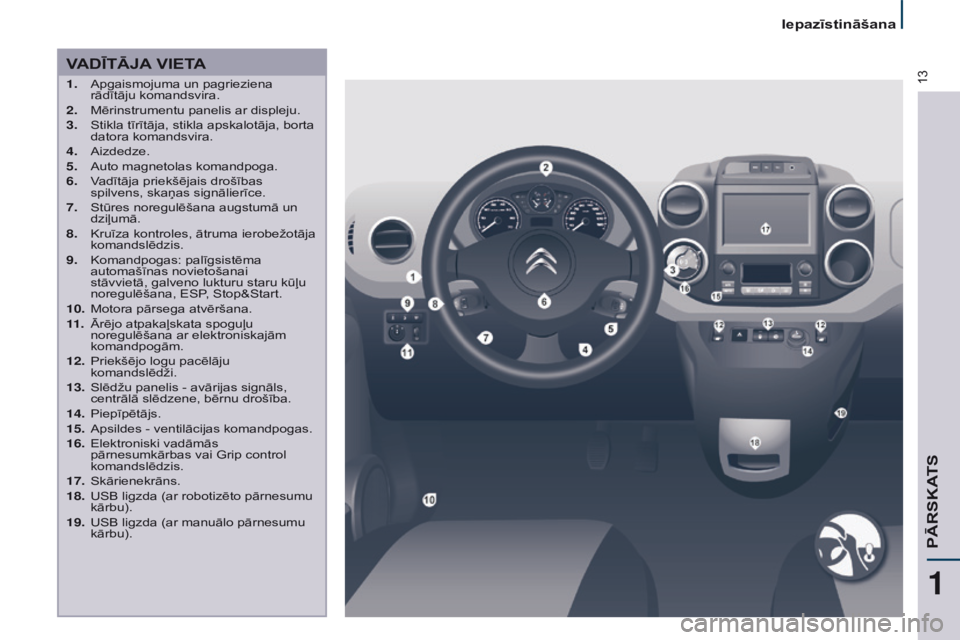

VADĪTĀJA VIETA
1. Apgaismojuma un pagrieziena
rādītāju komandsvira.
2.

Mērinstrumentu panelis ar displeju.
3.


Stikla tīrītāja, stikla apskalotāja, borta
datora komandsvira.
4.


Aizdedze.
5.


Auto magnetolas komandpoga.
6.


V
adītāja priekšējais drošības
spilvens, skaņas signālierīce.
7.

Stūres noregulēšana augstumā un
dziļumā.
8.


Kruīza kontroles, ātruma ierobežotāja
komandslēdzis.
9.


Komandpogas: palīgsistēma
automašīnas novietošanai
stāvvietā, galveno lukturu staru kūļu
noregulēšana, ESP

, Stop&Start.
10.

Motora pārsega atvēršana.
11

.
Ārējo atpakaļskata spoguļu
noregulēšana ar elektroniskajām
komandpogām.
12.


Priekšējo logu pacēlāju
komandslēdži.
13.


Slēdžu panelis - avārijas signāls,
centrālā slēdzene, bērnu drošība.
14.


Piepīpētājs.
15.


Apsildes - ventilācijas komandpogas.
16.


Elektroniski vadāmās
pārnesumkārbas vai Grip control
komandslēdzis.
17.


Skārienekrāns.
18.


USB ligzda (ar robotizēto pārnesumu
kārbu).
19.


USB ligzda (ar manuālo pārnesumu
kārbu).
1
PĀRSKATS

14
Iepazīstināšana
Berlingo-2-VP_lv_Chap01_vue-ensemble_ed01-2016
VADĪTĀJA VIETA
1. Apgaismojuma un pagrieziena
rādītāju komandsvira.
2.

Mērinstrumentu panelis ar displeju.
3.


Stikla tīrītāja, stikla apskalotāja, borta
datora komandsvira.
4.


Aizdedze.
5.


Auto magnetolas komandslēdzis.
6.


V
adītāja priekšējais drošības
spilvens, skaņas signālierīce.
7.

Stūres noregulēšana augstumā un
dziļumā.
8.


Kruīza kontroles, ātruma ierobežotāja
komandslēdzis.
9.


Komandpogas: palīgsistēma
automašīnas novietošanai stāvvietā,
lukturu gaismas kūļu noregulēšana,
ESP

, Stop&Start, signalizācija.
10.

Motora pārsega atvēršana.
11

.
Ārējā atpakaļskata spoguļa
noregulēšana ar elektroniskām
komandpogām.
12.


Priekšējo logu pacēlāju
komandslēdži.
13.


Slēdžu panelis - avārijas signāls,
centrālā slēdzene, bērnu drošība.
14.


Piepīpētājs.
15.


Apsildes-ventilācijas komandpogas.
16.


Elektroniski vadāmās
pārnesumkārbas vai Grip control
komandslēdzis.
17.


Skārienekrāns.
18.


USB ligzda (ar robotizēto pārnesumu
kārbu).
19.


USB ligzda (ar manuālo pārnesumu
kārbu).

33
Berlingo-2-VP_lv_Chap03_Pret-a-partir_ed01-2016
Vadītāja sēdvieta
SignāllampiņaIrNorāda Risinājums - darbība
Dzesēšanas
šķidruma
temperatūra
un līmenis
i
edegusies
ar bultiņu
sarkanajā
zonā. Pārāk augsta temperatūra.
Apturiet automašīnu, izslēdziet aizdedzi un
atdzesējiet motoru. Vizuāli pārbaudiet līmeni.
Mirgojoša. Nepietiekams dzesēšanas
šķidruma līmenis. 7. nodaļas sadaļa - "Līmeņi".
Konsultējieties kvalificētā remontdarbnīcā vai
CITROËN pārstāvniecībā.
Serviss Iedegusies uz
laiku.
Nelieli darbības traucējumi
vai brīdinājumi.
Apskatiet brīdinājumus displejā vai ekrānā.
Ja jūsu automašīna ir aprīkota ar borta datoru vai
ekrānu, skatīt 4. nodaļas sadaļu - "Komandpogas
uz stūres".
Konsultējieties kvalificētā remontdarbnīcā vai
CITROËN pārstāvniecībā.
Turpina degt.
Nopietni darbības
traucējumi.
Nepiesprādzēta
drošības josta
Iedegta, tad
mirgojoša.Vadītājs un / vai priekšējais
pasažieris nav piesprādzējis
savu drošības jostu.
Pavelciet siksnu un piesprādzējiet jostu.
Kopā ar
skaņas signālu
un tad paliek
iedegusies. Braucošā automašīnā
vadītājs un / vai priekšējais
pasažieris nav piesprādzējis
savu drošības jostu.
Pārbaudiet, vai josta ir kārtīgi piesprādzēta, to asi
pavelkot.
5. nodaļas sadaļa - "Drošības jostas".
E
c
O Fiksēta.
Stop & Start motoru
pārslēdz STOP režīmā
uzreiz pēc automašīnas
apstāšanās (sarkanā
gaisma, sastrēgumi u.c.). Tiklīdz vēlēsieties turpināt ceļu, signāllampiņa
nodziest, un motors automātiski pārslēdzas
START režīmā.
Mirgo dažas
sekundes, tad
nodziest. STOP režīms uzreiz nav
pieejams
vai
START režīms ieslēdzas
automātiski.
3. nodaļas sadaļa - "Stop & Start".
GATAVS BRAUKŠANAI
3

53
Berlingo-2-VP_lv_Chap03_Pret-a-partir_ed01-2016
STOP&START
Stop&Start apstāšanās reizēs (pie
sarkanās gaismas, sastrēgumi utt.)
motoru uzreiz pārslēdz gaidīšanas jeb
STOP režīmā.
Tiklīdz jūs vēlaties uzsākt kustību,
motors automātiski iedarbojas START
režīmā.
Motora iedarbošanās notiek tūlītēji, ātri
un klusi.
Ideāli piemērots lietošanai pilsētās,
Stop&Start ļauj samazināt degvielas
patēriņu, piesārņojošo gāzu emisijas
un skaņas līmeni stāvot.
Darbība
Motora pārslēgšanās STOP režīmāMērinstrumentu panelī
iedegas signāllampiņa

"E
c O",
un motors pārslēdzas
gaidīšanas režīmā:
-

ar manuālo pārnesumkārbu
,
braucot ar ātrumu zem 20 km/h,
ja pārslēdziet pārnesumu sviru
tukšgaitā un atlaidiet sajūga pedāli,
-

ar elektromehānisko 6-ātrumu
pārnesumkārbu

, braucot ar
ātrumu zem 8 km/h, ja nospiediet
bremžu pedāli vai pārslēdziet
pārnesumu sviru pozīcijā N.
Ja jūsu automašīna ir aprīkota ar laika
skaitītāju, tas braukšanas laikā apkopo
reģistrē ilgumu, kas pavadīts STOP režīmā.
Pēc nākamās aizdedzes ieslēgšanas ar
atslēgu reizes, tas atgriežas uz nulles.
Lietojot elektroniski
vadāmo 6-ātrumu manuālo
pārnesumkārbu, veicot manevrus,
lai novietotu automašīnu stāvvietā,
jūsu komfortam STOP režīms ir
pieejams vienīgi dažas sekundes pēc
atpakaļgaitas izslēgšanas.
STOP režīms nemaina automašīnas
funkcionalitāti, piemēram, bremzēšanu,
stūres pastiprinātāja darbību.
Nekādā gadījumā neiepildīt
degvielu, ja motors ir pārslēdzies
STOP režīmā, obligāti izslēdziet
aizdedzi ar atslēgu. Īpaši gadījumi, kad STOP režīms nav
pieejams
STOP režīms neieslēdzas, jo:
-

automašīna ir uz stāvas nogāzes
(augšup vai lejup);
-
ir atvērtas vadītāja durvis;
- ir atsprādzēta vadītāja drošības
josta;
-

automašīnas ātrums pēc pēdējās
iedarbināšanas reizes ar atslēgu
nav bijis lielāks par 10 km/h;
-


automašīnas salonā ir
nepieciešams uzturēt attiecīgo
siltuma komforta līmeni;
-


ir ieslēgta logu apsilde;
-


atsevišķi precīzi nosacījumi
(akumulatora lādiņš, motora
temperatūra, bremzēšanas
palīgsistēma, ārējā gaisa
temperatūra utt.), kas nepieciešami
sistēmas kontrolei.Šajā gadījumā signāllampiņa
"E

c O" mirgo dažas
sekundes, tad nodziest.
Šāda darbība ir uzskatāma par
absolūti normālu.
GATAVS BRAUKŠANAI
3
Stop & Start

54
Berlingo-2-VP_lv_Chap03_Pret-a-partir_ed01-2016
Motora pārslēgšanās START režīmāSignāllampiņa "E c O"
nodziest un motors no jauna
iedarbojas:
-

ar manuālo pārnesumkārbu
,
līdzko jūs līdz galam nospiežat
sajūga pedāli;
-

ar elektroniski vadāmu 6 ātrumu
manuālo pārnesumkārbu

:
●

pārnesumu svira pozīcijā
A
vai
M, līdzko jūs atlaižat bremžu
pedāli;
●

vai pārnesumu svira pozīcijā
N
un bremžu pedālis ir atlaists,
līdzko jūs pārslēdzat pārnesumu
sviru pozīcijā A vai M;
●

vai, ja ieslēdziet atpakaļgaitu.
Ar manuālo pārnesumu kārbu ST

OP
režīmā, ja tiek pārslēgts pārnesums,
līdz galam nenospiežot sajūga pedāli,
iedegas signāllampiņa vai parādās
paziņojums, ka jums stiprāk jānospiež
sajūga pedālis, lai varētu iedarbināt
motoru.
Īpaši gadījumi - START režīma
automātiska ieslēgšanās
Drošības nolūkos un ērtības
labad START režīms ieslēdzas
automātiski,
ja:
-

jūs atverat vadītāja durvis;
-


jūs atsprādzējat vadītāja drošības
jostu; Šajā gadījumā signāllampiņa
"E

c O" mirgo dažas
sekundes, tad nodziest.
Šāda darbība ir uzskatāma par
absolūti normālu.
Deaktivizēšana
Dažos gadījumos, piemēram, termo
komforta uzturēšanai salonā, ir
lietderīgi atslēgt Stop & Start funkciju.
Lai jebkurā brīdī deaktivizētu
sistēmas darbību, nospiediet
komandpogu "E
c O OFF".
To apliecina komandpogas diodes
iedegšanās, ko papildina paziņojums
uz ekrāna.
Ja sistēmas darbības neitralizēšana
ir ieslēgta STOP režīmā, motors
nekavējoties ieslēdzas.
Reaktivizēšana
No jauna nospiediet komandpogu
"E c O OFF".
Sistēma atkal darbojas, par to liecina
signāllampiņas diodes nodzišana un
paziņojums mērinstrumentu panelī.
Sistēmas reaktivizējas automātiski
ik reizi pēc katras nākamās
automašīnas iedarbināšanas ar
atslēgu.
Darbības traucējumi
Sistēmas darbības
traucējumu gadījumā mirgo
komandpogas "E c O OFF"
diode, pēc tam tā paliek
degot fiksētā režīmā.
Šai sistēmai nepieciešams
īpašas tehnoloģijas un parametru
akumulators (atsauces parametri
pieejami CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā).
Uzstādot CITROËN prasībām
neatbilstošu akumulatoru, var sabojāt
sistēmas darbību. Pārbaudiet CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Darbības traucējumu gadījumā STOP
režīmā, iespējams, ka automašīna
nobloķējas. Iedegas visi mēraparātu
paneļa indikatori. Tāpēc jāizslēdz
aizdedze un tā jāiedarbina no jauna ar
atslēgu.
-

braucot ar manuālo pārnesumu kārbu,
automašīnas braukšanas ātrums
pārsniedz 25 km/h vai, braucot ar
elektroniski vadāmo 6 ātrumu manuālo
pārnesumkārbu, tas pārsniedz 11 km/h;
-

atsevišķi
precīzi nosacījumi (akumulatora
uzlādes līmenis, motora temperatūra,
bremzēšanas palīgsistēma, gaisa
kondicionētāja uzstādījums utt.), kas
nepieciešami sistēmas kontrolei.
stop & start

55
Berlingo-2-VP_lv_Chap03_Pret-a-partir_ed01-2016
Stop&Start ir sistēmai ir
nepieciešams speciāls 12V
akumulators. Jebkuras darbības
ar šī veida akumulatoru jāveic
vienīgi CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Lai iegūtu sīkāku informāciju par 12V
akumulatoru, skatīt 8. sadaļas nodaļu
"Akumulators".
Kā pareizi rīkoties, apturot automašīnu?
Kā pareizi rīkoties, uzsākot braukšanu?
Signāls par dīzeļmotora
uzsilšanu
Ja temperatūra ir pietiekama,
signāls iedegas uz laiku,
kas īsāks par vienu sekundi.
Jūs varat iedarbināt motoru
nekavējoties.
Aukstā laikā pagaidiet, līdz šis
signāls nodziest. Tad aktivizējiet
starteri (pozīcija Starting (braukšanas
uzsākšana)), līdz motors sāk darboties. Signāls par atvērtām
durvīm vai kādu citu atveri
Ja signāls iedegas, kāda no atverēm
nav pilnībā aizvērta. Pārbaudiet to!
Saudzēt motoru, pārnesumkārbu
Brīdī, kad gatavojaties izslēgt aizdedzi,
ļaujiet motoram vēl darboties dažas
sekundes. Šis laiks ir nepieciešams, lai
ļautu turbokompresoram (dīzeļmotors)
samazināt gaitu.
Izslēdzot aizdedzi, nepiespiediet
akseleratora pedāli.
Novietojot automašīnu stāvvietā,
nav nepieciešams ieslēgt kādu no
ātrumiem.
KUSTĪBAS UZSĀKŠANA
UN
APSTĀŠANĀS
Pozīcija "Braukšana un aprīkojums".
Lai atbloķētu stūri, nedaudz, neizmantojot
spēku, pakustiniet stūres ratu, pagriežot
atslēgu, šajā pozīcijā atsevišķs
papildaprīkojums var darboties.
Pozīcija "Iedarbināšana".
Starteris ir aktivizēts, motors darbojas,
atlaidiet atslēgu.
Pozīcija STOP - pretpretzādzība.
Aizdedze ir izslēgta. Pagrieziet stūres
ratu, līdz stūres sistēma ir nobloķēta.
Izņemiet atslēgu.
Motora pārsega atvēršana
Pirms jebkādu darbību veikšanas zem
motora pārsega atslēdziet Stop&Start
sistēmu, lai izvairītos no miesas
bojājumiem, kas varētu izraisīt START
režīma automātiska ieslēgšanās.
Braukšana pa applūdušu ceļu
Pirms applūdušas braucamās daļas
šķērsošanas ieteicams atslēgt
Stop&Start.
Lai iegūtu vairāk informācijas ar
ieteikumiem vadīšanā, jo īpaši pa
applūdušiem ceļiem, skatiet attiecīgo
sadaļu.
GataVs Braukšanai
3
stop & start

57
Berlingo-2-VP_lv_Chap03_Pret-a-partir_ed01-2016
BRAUKŠANAS IETEIKUMI
Ievērojiet ceļu satiksmes drošības
noteikumus un esiet uzmanīgi jebkuros
braukšanas apstākļos.
Pievērsiet uzmanību satiksmei un turiet
rokas uz stūres, lai jebkurā brīdī būtu
gatavi reaģēt uz jebkuru situāciju.
Ilgāka brauciena laikā ieteicams ik pēc
2 stundām apstāties un atpūsties.
Nelabvēlīgos laika apstākļos pielāgojiet
mierīgu braukšanu, paredziet
bremzēšanas ceļu un palieliniet
attālumu starp automašīnām.
Braukšana pa applūdušu šoseju
Ir ļoti ieteicams nebraukt pa applūdušu
šoseju, jo tas var nopietni sabojāt jūsu
automašīnas motoru, pārnesumkārbu,
kā arī elektroniskās sistēmas.Ja jums tomēr ir jābrauc pa applūdušu
teritoriju:
-

pārbaudiet, lai ūdens nebūtu
dziļāks par 15 cm, ņemot vērā citu
braucēju radītos viļņus,
-

atslēdziet Stop&Start funkciju,
-

brauciet, cik vien lēni iespējams, un
neapstājieties; nekādā gadījumā
nepārsniedziet braukšanas ātrumu
virs 10 km/h,
-
neapstājieties un neizslēdziet
dzinēju.
T
iklīdz esat izbraukuši no applūdušās
šosejas un tiklīdz ir piemēroti apstākļi,
vairākas reizes viegli piebremzējiet tā,
lai nožūtu bremžu diski un kluči.
Gadījumā, ja jums rodas šaubas par
automašīnas stāvokli, konsultējieties
CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā. Nekādā gadījumā nebrauciet ar
ieslēgtu stāvbremzi, jo pastāv
bremžu sistēmas pārkaršanas un
sabojāšanas risks.
Pastāv aizdegšanās risks!
Jūsu automašīnas gāzu izpūtes
sistēma ir ļoti karsta arī dažas
minūtes pēc motora izslēgšanas,
tāpēc nenovietojiet automašīnu
vai nedarbiniet tās dzinēju
vietās, kur atrodas paaugstinātas
ugunsbīstamības materiāli: sausa zāle
vai lapas u.t.t.
Nekādā gadījumā neatstājiet
automašīnu ar ieslēgtu motoru
bez uzraudzības. Ja jums jāatstāj
automašīna ar ieslēgtu motoru,
ieslēdziet stāvbremzi un atkarībā no
pārnesumkārbas veida, ieslēdziet
pārnesumu tukšgaitā vai pozīcijā N
vai P.
Svarīgi!
GATAVS BRAUKŠANAI
3
Braukšanas sākšana un automašīnas apturēšana
