Page 151 of 244
IX
PRAKTISCHE TIPPS
149

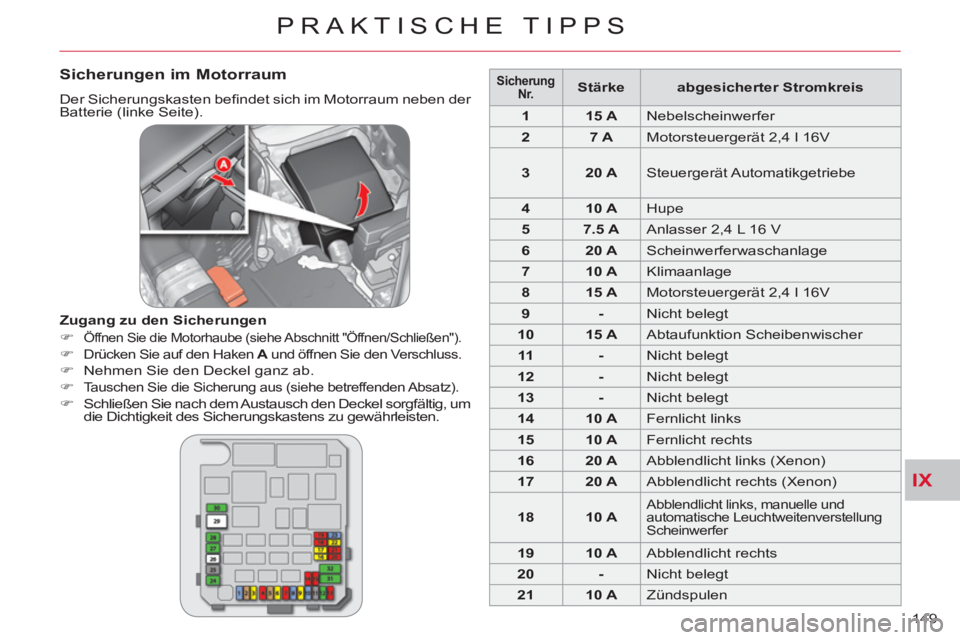

Sicherungen im Motorraum
Der Sicherungskasten befi ndet sich im Motorraum neben der
Batterie (linke Seite).
Zugang zu den Sicherungen
)
Öffnen Sie die Motorhaube (siehe Abschnitt "Öffnen/Schließen").
)
Drücken Sie auf den Haken A
und öffnen Sie den Verschluss.
)
Nehmen Sie den Deckel ganz ab.
)
Tauschen Sie die Sicherung aus (siehe betreffenden Absatz).
)
Schließen Sie nach dem Austausch den Deckel sorgfältig, um
die Dichtigkeit des Sicherungskastens zu gewährleisten.
Sicherung
Nr .
Stärke
abgesicherter Stromkreis
1
15 A
Nebelscheinwerfer
2
7 A
Motorsteuergerät 2,4 l 16V
3
20 A
Steuergerät Automatikgetriebe
4
10 A
Hupe
5
7.5 A
Anlasser 2,4 L 16 V
6
20 A
Scheinwerferwaschanlage
7
10 A
Klimaanlage
8
15 A
Motorsteuergerät 2,4 l 16V
9
-
Nicht belegt
10
15 A
Abtaufunktion Scheibenwischer
11
-
Nicht belegt
12
-
Nicht belegt
13
-
Nicht belegt
14
10 A
Fernlicht links
15
10 A
Fernlicht rechts
16
20 A
Abblendlicht links (Xenon)
17
20 A
Abblendlicht rechts (Xenon)
18
10 A
Abblendlicht links, manuelle und
automatische Leuchtweitenverstellung
Scheinwerfer
19
10 A
Abblendlicht rechts
20
-
Nicht belegt
21
10 A
Zündspulen
Page 152 of 244
IX
!
PRAKTISCHE TIPPS
150

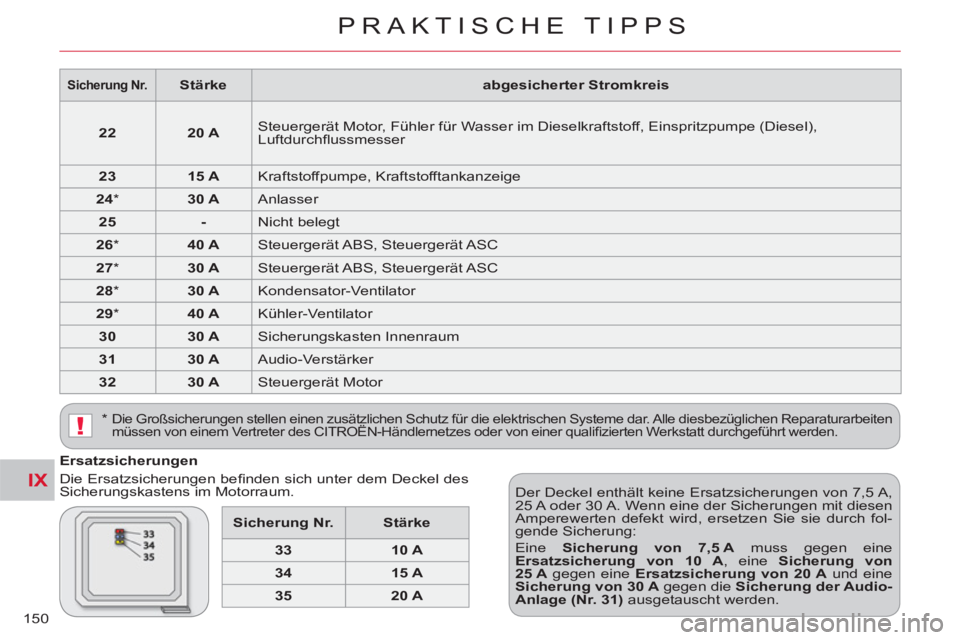

Ersatzsicherungen
Die Ersatzsicherungen befi nden sich unter dem Deckel des
Sicherungskastens im Motorraum.
Der Deckel enthält keine Ersatzsicherungen von 7,5 A,
25 A oder 30 A. Wenn eine der Sicherungen mit diesen
Amperewerten defekt wird, ersetzen Sie sie durch fol-
gende Sicherung:
Eine Sicherung von 7,5 A
muss gegen eine
Ersatzsicherung von 10 A
, eine Sicherung von
25 A
gegen eine Ersatzsicherung von 20 A
und eine
Sicherung von
30 A
gegen die Sicherung der Audio-
Anlage (Nr. 31)
ausgetauscht werden.
*
Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten
müssen von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifi zierten Werkstatt durchgeführt werden.
Sicherung Nr.
Stärke
abgesicherter Stromkreis
22
20 A
Steuergerät Motor, Fühler für Wasser im Dieselkraftstoff, Einspritzpumpe (Diesel),
Luftdurchfl ussmesser
23
15 A
Kraftstoffpumpe, Kraftstofftankanzeige
24
*
30 A
Anlasser
25
-
Nicht belegt
26
*
40 A
Steuergerät ABS, Steuergerät ASC
27
*
30 A
Steuergerät ABS, Steuergerät ASC
28
*
30 A
Kondensator-Ventilator
29
*
40 A
Kühler-Ventilator
30
30 A
Sicherungskasten Innenraum
31
30 A
Audio-Verstärker
32
30 A
Steuergerät Motor
Sicherung Nr.
Stärke
33
10 A
34
15 A
35
20 A
Page 153 of 244
IX
PRAKTISCHE TIPPS

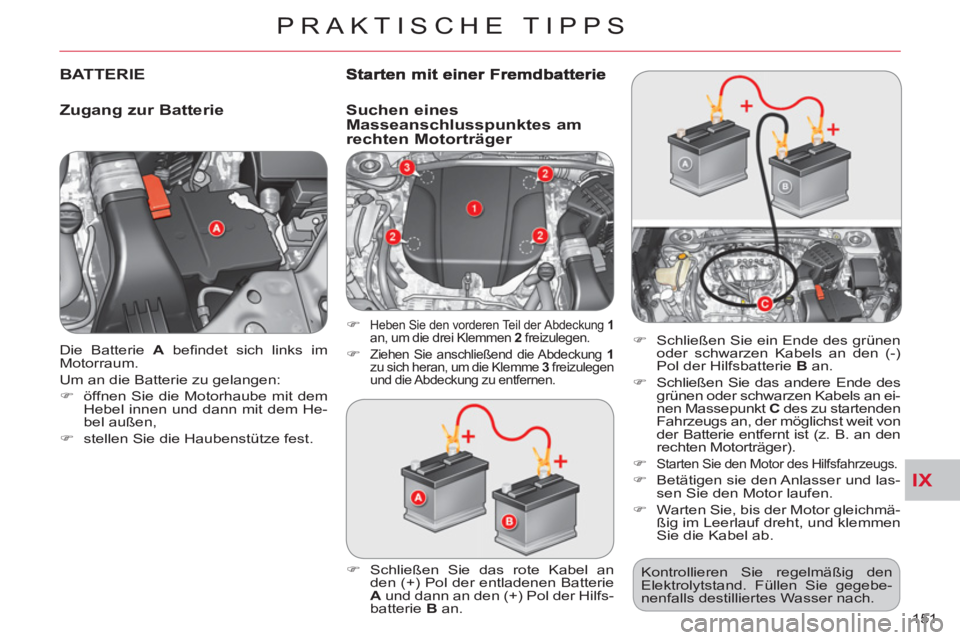

151 Die Batterie A
befi ndet sich links im
Motorraum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen,
)
stellen Sie die Haubenstütze fest.
BATTERIE
Zugang zur Batterie
)
Schließen Sie das rote Kabel an
den (+) Pol der entladenen Batterie
A
und dann an den (+) Pol der Hilfs-
batterie B
an.
)
Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B
an.
)
Schließen Sie das andere Ende des
grünen oder schwarzen Kabels an ei-
nen Massepunkt C
des zu startenden
Fahrzeugs an, der möglichst weit von
der Batterie entfernt ist (z. B. an den
rechten Motorträger).
)
Starten Sie den Motor des Hilfsfahrzeugs.
)
Betätigen sie den Anlasser und las-
sen Sie den Motor laufen.
)
Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.
)
Heben Sie den vorderen Teil der Abdeckung 1
an, um die drei Klemmen 2
freizulegen.
)
Ziehen Sie anschließend die Abdeckung 1
zu sich heran, um die Klemme 3
freizulegen
und die Abdeckung zu entfernen.
Kontrollieren Sie regelmäßig den
Elektrolytstand. Füllen Sie gegebe-
nenfalls destilliertes Wasser nach.
Suchen einesMasseanschlusspunktes am
rechten Motorträger
Page 154 of 244
IX
!
!
PRAKTISCHE TIPPS
152

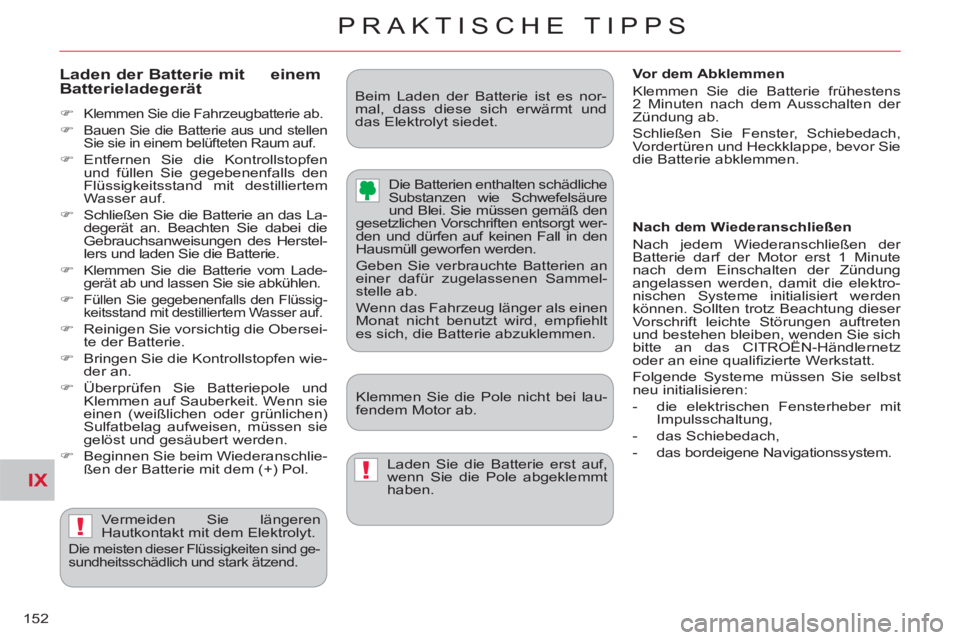

Laden der Batterie mit einem
Batterieladegerät
)
Klemmen Sie die Fahrzeugbatterie ab.
)
Bauen Sie die Batterie aus und stellen
Sie sie in einem belüfteten Raum auf.
)
Entfernen Sie die Kontrollstopfen
und füllen Sie gegebenenfalls den
Flüssigkeitsstand mit destilliertem
Wasser auf.
)
Schließen Sie die Batterie an das La-
degerät an. Beachten Sie dabei die
Gebrauchsanweisungen des Herstel-
lers und laden Sie die Batterie.
)
Klemmen Sie die Batterie vom Lade-
gerät ab und lassen Sie sie abkühlen.
)
Füllen Sie gegebenenfalls den Flüssig-
keitsstand mit destilliertem Wasser auf.
)
Reinigen Sie vorsichtig die Obersei-
te der Batterie.
)
Bringen Sie die Kontrollstopfen wie-
der an.
)
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
)
Beginnen Sie beim Wiederanschlie-
ßen der Batterie mit dem (+) Pol. Laden Sie die Batterie erst auf,
wenn Sie die Pole abgeklemmt
haben.
Vermeiden Sie längeren
Hautkontakt mit dem Elektrolyt.
Die meisten dieser Flüssigkeiten sind ge-
sundheitsschädlich und stark ätzend.
Klemmen Sie die Pole nicht bei lau-
fendem Motor ab. Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt wer-
den und dürfen auf keinen Fall in den
Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien an
einer dafür zugelassenen Sammel-
stelle ab.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfi ehlt
es sich, die Batterie abzuklemmen. Beim Laden der Batterie ist es nor-
mal, dass diese sich erwärmt und
das Elektrolyt siedet.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elektro-
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
bitte an das CITROËN-Händlernetz
oder an eine qualifi zierte Werkstatt.
Folgende Systeme müssen Sie selbst
neu initialisieren:
- die elektrischen Fensterheber mit
Impulsschaltung,
- das Schiebedach,
- das bordeigene Navigationssystem.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie Fenster, Schiebedach,
Vordertüren und Heckklappe, bevor Sie
die Batterie abklemmen.
Page 155 of 244
IX
PRAKTISCHE TIPPS
153

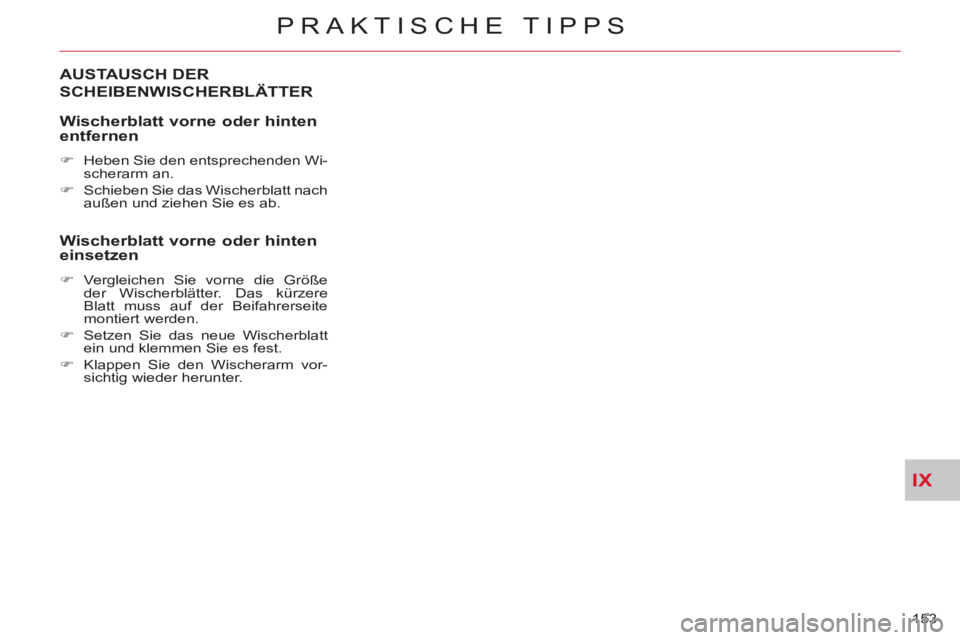

AUSTA USCH DER
SCHEIBENWISCHERBLÄTTER
Wischerblatt vorne oder hinten
entfernen
)
Heben Sie den entsprechenden Wi-
scherarm an.
)
Schieben Sie das Wischerblatt nach
außen und ziehen Sie es ab.
Wischerblatt vorne oder hinten einsetzen
)
Vergleichen Sie vorne die Größe
der Wischerblätter. Das kürzere
Blatt muss auf der Beifahrerseite
montiert werden.
)
Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.
)
Klappen Sie den Wischerarm vor-
sichtig wieder herunter.
Page 156 of 244
IX
!
PRAKTISCHE TIPPS
154
FAHRZEUG ABSCHLEPPEN
Zu
gang zum Werkzeug
Abschleppen des eigenen
Fahrzeugs auf einer Plattform
)
Montieren Sie die Abschleppvorrich-
tung an der Abschleppöse 1
unter der
vorderen Stoßstange.
Abschleppöse und Werkzeug be-
fi nden sich in dem Staufach in der
Kofferraumverkleidung rechts.
Zugang:
)
Öffnen Sie den Kofferraum.
)
Drehen Sie den Knopf A
nach links.
)
Entfernen Sie den Deckel B
.
)
Entfernen Sie das Befestigungs-
band C
und nehmen Sie die Werk-
zeugtasche D
heraus.
)
Entnehmen Sie der Tasche die Ab-
schleppöse und das erforderliche
Werkzeug.
Stellen Sie den Gangschalthebel in
den Leerlauf.
Schleppen Sie das Fahrzeug
immer auf einer Plattform ab.
Schleppen Sie das Fahrzeug nie-
mals auf den eigenen vier Rädern
ab. Dabei könnte das Antriebssystem
beschädigt werden.
Das Fahrzeug darf nicht auf den Vor-
der- oder Hinterrädern abgeschleppt
werden, auch wenn es sich im An-
triebsmodus "2WD" (Zweiradantrieb)
befi ndet.
Page 157 of 244
IX
!
PRAKTISCHE TIPPS
155

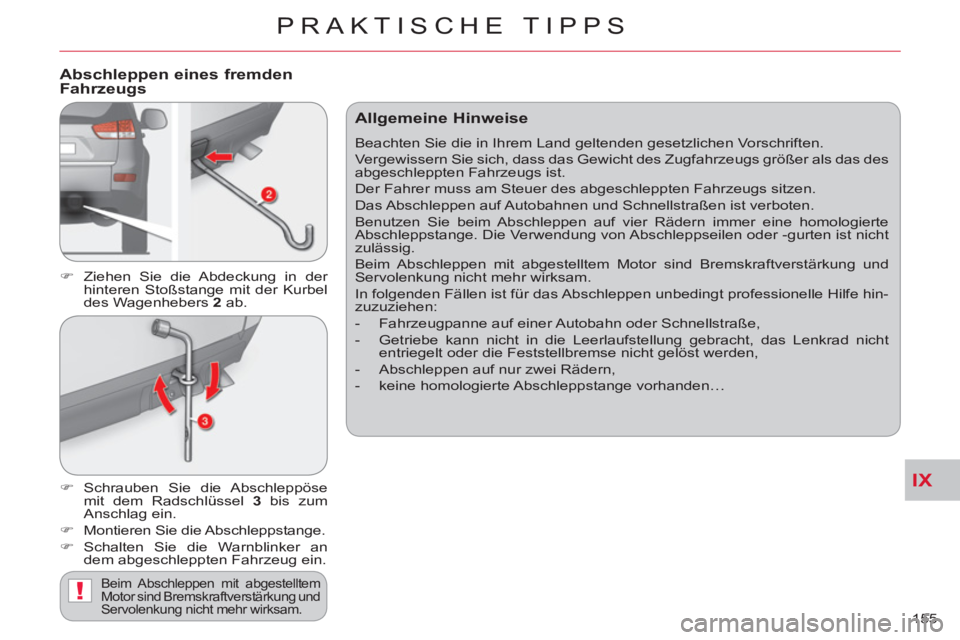

Abschleppen eines fremden
Fahrzeugs
)
Ziehen Sie die Abdeckung in der
hinteren Stoßstange mit der Kurbel
des Wagenhebers 2
ab.
)
Schrauben Sie die Abschleppöse
mit dem Radschlüssel 3
bis zum
Anschlag ein.
)
Montieren Sie die Abschleppstange.
)
Schalten Sie die Warnblinker an
dem abgeschleppten Fahrzeug ein.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs sitzen.
Das Abschleppen auf Autobahnen und Schnellstraßen ist verboten.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist nicht
zulässig.
Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
In folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe hin-
zuzuziehen:
- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,
- Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst werden,
- Abschleppen auf nur zwei Rädern,
- keine homologierte Abschleppstange vorhanden…
Page 158 of 244
IX
!
!
PRAKTISCHE TIPPS
156

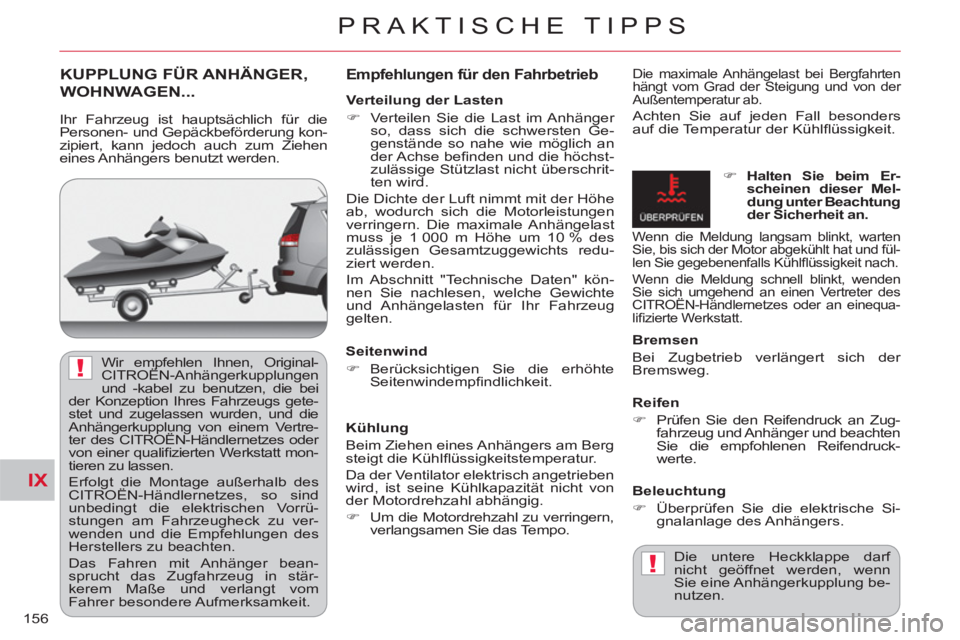

KUPPLUNG FÜR ANHÄNGER,
WOHNWAGEN...
Empfehlungen für den Fahrbetrieb
Die maximale Anhängelast bei Bergfahrten
hängt vom Grad der Steigung und von der
Außentemperatur ab.
Achten Sie auf jeden Fall besonders
auf die Temperatur der Kühlfl üssigkeit.
Seitenwind
)
Berücksichtigen Sie die erhöhte
Seitenwindempfi ndlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.
)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Bremsen
Bei Zugbetrieb verlängert sich der
Bremsweg.
Reifen
)
Prüfen Sie den Reifendruck an Zug-
fahrzeug und Anhänger und beachten
Sie die empfohlenen Reifendruck-
werte.
Beleuchtung
)
Überprüfen Sie die elektrische Si-
gnalanlage des Anhängers.
)
Halten Sie beim Er-
scheinen dieser Mel-
dung unter Beachtung
der Sicherheit an.
Wenn die Meldung langsam blinkt, warten
Sie, bis sich der Motor abgekühlt hat und fül-
len Sie gegebenenfalls Kühlfl üssigkeit nach.
Wenn die Meldung schnell blinkt, wenden
Sie sich umgehend an einen Vertreter des
CITROËN-Händlernetzes oder an einequa-
lifi zierte Werkstatt.
Die untere Heckklappe darf
nicht geöffnet werden, wenn
Sie eine Anhängerkupplung be-
nutzen.
Wir empfehlen Ihnen, Original-
CITROËN-Anhängerkupplungen
und -kabel zu benutzen, die bei
der Konzeption Ihres Fahrzeugs gete-
stet und zugelassen wurden, und die
Anhängerkupplung von einem Vertre-
ter des CITROËN-Händlernetzes oder
von einer qualifi zierten Werkstatt mon-
tieren zu lassen.
Erfolgt die Montage außerhalb des
CITROËN-Händlernetzes, so sind
unbedingt die elektrischen Vorrü-
stungen am Fahrzeugheck zu ver-
wenden und die Empfehlungen des
Herstellers zu beachten.
Das Fahren mit Anhänger bean-
sprucht das Zugfahrzeug in stär-
kerem Maße und verlangt vom
Fahrer besondere Aufmerksamkeit.
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung kon-
zipiert, kann jedoch auch zum Ziehen
eines Anhängers benutzt werden.
Verteilung der Lasten
)
Verteilen Sie die Last im Anhänger
so, dass sich die schwersten Ge-
genstände so nahe wie möglich an
der Achse befi nden und die höchst-
zulässige Stützlast nicht überschrit-
ten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistungen
verringern. Die maximale Anhängelast
muss je 1 000 m Höhe um 10 % des
zulässigen Gesamtzuggewichts redu-
ziert werden.
Im Abschnitt "Technische Daten" kön-
nen Sie nachlesen, welche Gewichte
und Anhängelasten für Ihr Fahrzeug
gelten.
Page 159 of 244
IX
PRAKTISCHE TIPPS
157

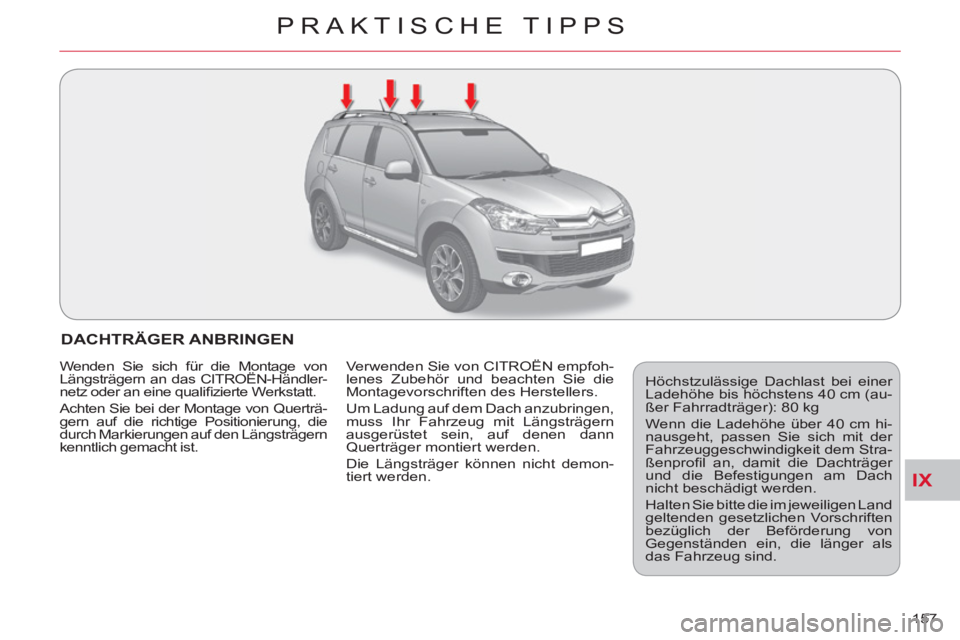

DACHTRÄGER ANBRINGEN
Höchstzulässige Dachlast bei einer
Ladehöhe bis höchstens 40 cm (au-
ßer Fahrradträger): 80 kg
Wenn die Ladehöhe über 40 cm hi-
nausgeht, passen Sie sich mit der
Fahrzeuggeschwindigkeit dem Stra-
ßenprofi l an, damit die Dachträger
und die Befestigungen am Dach
nicht beschädigt werden.
Halten Sie bitte die im jeweiligen Land
geltenden gesetzlichen Vorschriften
bezüglich der Beförderung von
Gegenständen ein, die länger als
das Fahrzeug sind. Wenden Sie sich für die Montage von
Längsträgern an das CITROËN-Händler-
netz oder an eine qualifi zierte Werkstatt.
Achten Sie bei der Montage von Querträ-
gern auf die richtige Positionierung, die
durch Markierungen auf den Längsträgern
kenntlich gemacht ist. Verwenden Sie von CITROËN empfoh-
lenes Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Um Ladung auf dem Dach anzubringen,
muss Ihr Fahrzeug mit Längsträgern
ausgerüstet sein, auf denen dann
Querträger montiert werden.
Die Längsträger können nicht demon-
tiert werden.
Page 160 of 244
IX
!
PRAKTISCHE TIPPS
158

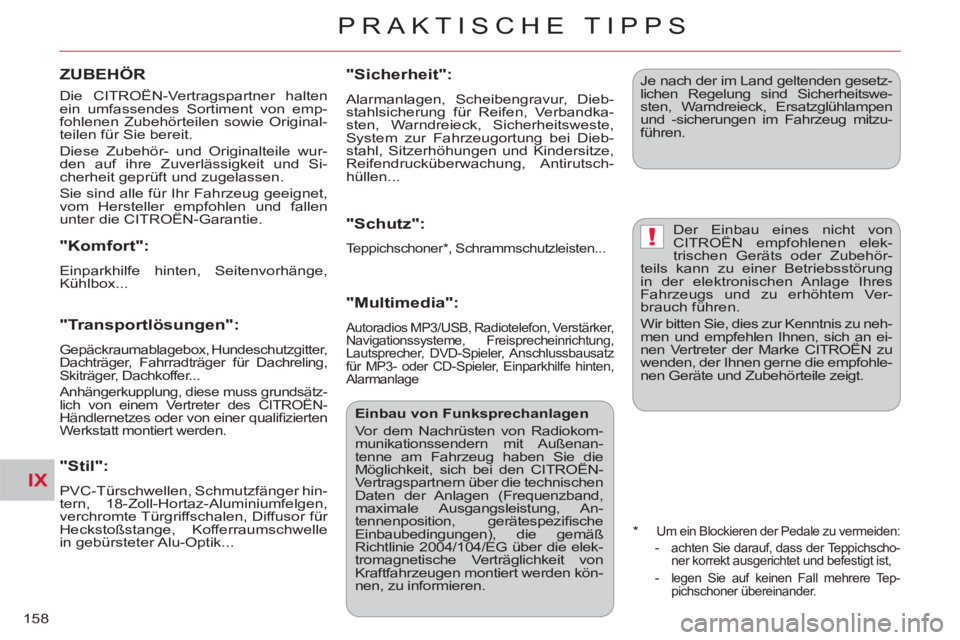

Die CITROËN-Vertragspartner halten
ein umfassendes Sortiment von emp-
fohlenen Zubehörteilen sowie Original-
teilen für Sie bereit.
Diese Zubehör- und Originalteile wur-
den auf ihre Zuverlässigkeit und Si-
cherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die CITROËN-Garantie.
"Komfort":
Einparkhilfe hinten, Seitenvorhänge,
Kühlbox...
"Transportlösungen":
Gepäckraumablagebox, Hundeschutzgitter,
Dachträger, Fahrradträger für Dachreling,
Skiträger, Dachkoffer...
Anhängerkupplung, diese muss grundsätz-
lich von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifi zierten
Werkstatt montiert werden.
"Sicherheit":
Alarmanlagen, Scheibengravur, Dieb-
stahlsicherung für Reifen, Verbandka-
sten, Warndreieck, Sicherheitsweste,
System zur Fahrzeugortung bei Dieb-
stahl, Sitzerhöhungen und Kindersitze,
Reifendrucküberwachung, Antirutsch-
hüllen...
"Schutz":
Teppichschoner * , Schrammschutzleisten...
"Multimedia":
Autoradios MP3/USB, Radiotelefon, Verstärker,
Navigationssysteme, Freisprecheinrichtung,
Lautsprecher, DVD-Spieler, Anschlussbausatz
für MP3- oder CD-Spieler, Einparkhilfe hinten,
Alarmanlage
Je nach der im Land geltenden gesetz-
lichen Regelung sind Sicherheitswe-
sten, Warndreieck, Ersatzglühlampen
und -sicherungen im Fahrzeug mitzu-
führen.
Der Einbau eines nicht von
CITROËN empfohlenen elek-
trischen Geräts oder Zubehör-
teils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres
Fahrzeugs und zu erhöhtem Ver-
brauch führen.
Wir bitten Sie, dies zur Kenntnis zu neh-
men und empfehlen Ihnen, sich an ei-
nen Vertreter der Marke CITROËN zu
wenden, der Ihnen gerne die empfohle-
nen Geräte und Zubehörteile zeigt.
Einbau von Funksprechanlagen
Vor dem Nachrüsten von Radiokom-
munikationssendern mit Außenan-
tenne am Fahrzeug haben Sie die
Möglichkeit, sich bei den CITROËN-
Vertragspartnern über die technischen
Daten der Anlagen (Frequenzband,
maximale Ausgangsleistung, An-
tennenposition, gerätespezifi sche
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die elek-
tromagnetische Verträglichkeit von
Kraftfahrzeugen montiert werden kön-
nen, zu informieren.
*
Um ein Blockieren der Pedale zu vermeiden:
- achten Sie darauf, dass der Teppichscho-
ner korrekt ausgerichtet und befestigt ist,
- legen Sie auf keinen Fall mehrere Tep-
pichschoner übereinander.
"Stil":
PVC-Türschwellen, Schmutzfänger hin-
tern, 18-Zoll-Hortaz-Aluminiumfelgen,
verchromte Türgriffschalen, Diffusor für
Heckstoßstange, Kofferraumschwelle
in gebürsteter Alu-Optik...
ZUBEHÖR
