ABS CITROEN C-CROSSER 2012 Instructieboekjes (in Dutch)

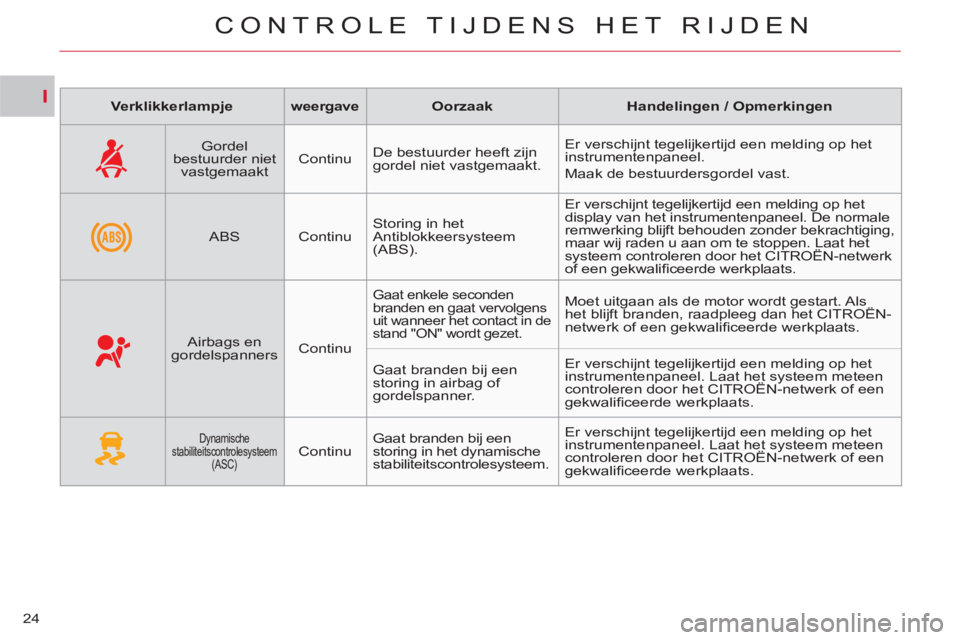

I
CONTROLE TIJDENS HET RIJDEN
24

Verklikkerlampje



weergave



Oorzaak



Handelingen / Opmerkingen







Gordel
bestuurder niet
vastgemaakt
Continu De bestuurder heeft zijn
gordel niet vastgemaakt. Er verschijnt tegelijkertijd een melding op het
instrumentenpaneel.
Maak de bestuurdersgordel vast.





ABS
Continu Storing in het
Antiblokkeersysteem
(ABS). Er verschijnt tegelijkertijd een melding op het
display van het instrumentenpaneel. De normale
remwerking blijft behouden zonder bekrachtiging,
maar wij raden u aan om te stoppen. Laat het
systeem controleren door het CITROËN-netwerk
of een gekwalifi ceerde werkplaats.





Airbags en
gordelspanners
Continu

Gaat enkele seconden
branden en gaat vervolgens
uit wanneer het contact in de
stand "ON" wordt gezet. Moet uitgaan als de motor wordt gestart. Als
het blijft branden, raadpleeg dan het CITROËN-
netwerk of een gekwalifi ceerde werkplaats.
Gaat branden bij een
storing in airbag of
gordelspanner. Er verschijnt tegelijkertijd een melding op het
instrumentenpaneel. Laat het systeem meteen
controleren door het CITROËN-netwerk of een
gekwalifi ceerde werkplaats.





Dynamische
stabiliteitscontrolesysteem
(ASC)

Continu Gaat branden bij een
storing in het dynamische
stabiliteitscontrolesysteem. Er verschijnt tegelijkertijd een melding op het
instrumentenpaneel. Laat het systeem meteen
controleren door het CITROËN-netwerk of een
gekwalifi ceerde werkplaats.

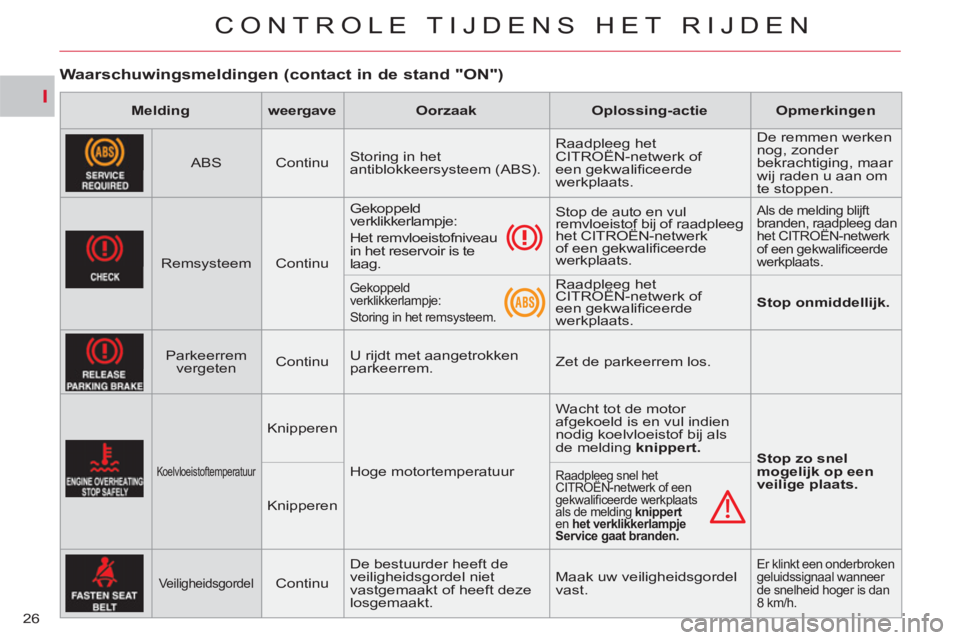

I
CONTROLE TIJDENS HET RIJDEN
26





Waarschuwingsmeldingen (contact in de stand "ON")



Melding



weergave



Oorzaak



Oplossing-actie



Opmerkingen



ABS
Continu Storing in het
antiblokkeersysteem (ABS). Raadpleeg het
CITROËN-netwerk of
een gekwalifi ceerde
werkplaats. De remmen werken
nog, zonder
bekrachtiging, maar
wij raden u aan om
te stoppen.

Remsysteem
Continu Gekoppeld
verklikkerlampje:
Het remvloeistofniveau
in het reservoir is te
laag. Stop de auto en vul
remvloeistof bij of raadpleeg
het CITROËN-netwerk
of een gekwalifi ceerde
werkplaats.
Als de melding blijft
branden, raadpleeg dan
het CITROËN-netwerk
of een gekwalifi ceerde
werkplaats.
Gekoppeld
verklikkerlampje:
Storing in het remsysteem. Raadpleeg het
CITROËN-netwerk of
een gekwalifi ceerde
werkplaats.
Stop onmiddellijk.


Parkeerrem
vergeten
Continu U rijdt met aangetrokken
parkeerrem. Zet de parkeerrem los.


Koelvloeistoftemperatuur


Knipperen
Hoge motortemperatuur Wacht tot de motor
afgekoeld is en vul indien
nodig koelvloeistof bij als
de melding knippert.


Stop zo snel
mogelijk op een
veilige plaats.


Knipperen

Raadpleeg snel het
CITROËN-netwerk of een
gekwalifi ceerde werkplaats
als de melding knippert
en het verklikkerlampje
Service gaat branden.


Veiligheidsgordel

Continu De bestuurder heeft de
veiligheidsgordel niet
vastgemaakt of heeft deze
losgemaakt. Maak uw veiligheidsgordel
vast.
Er klinkt een onderbroken
geluidssignaal wanneer
de snelheid hoger is dan
8 km/h.

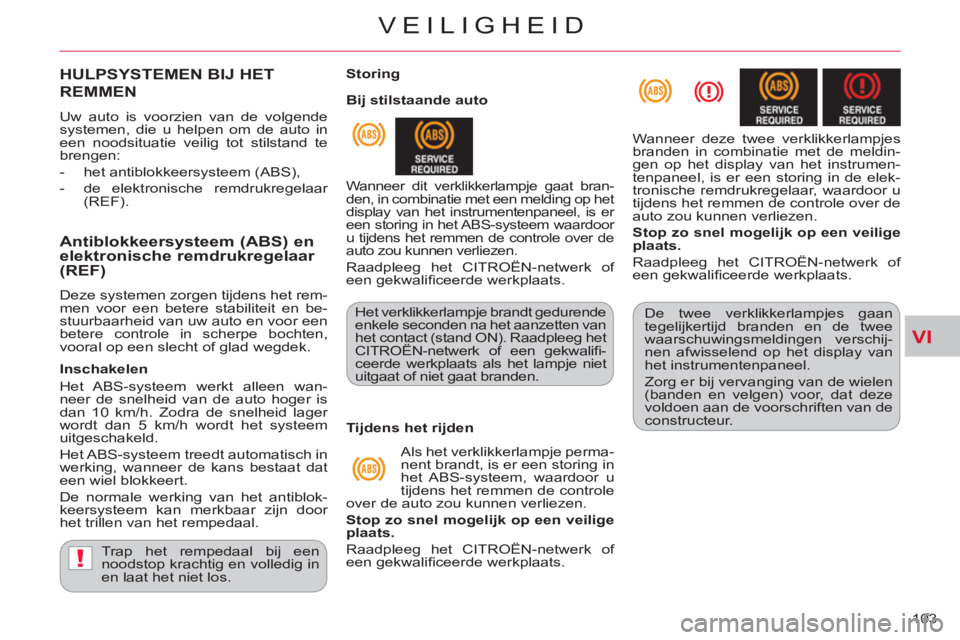

VI
!
VEILIGHEID
103
HULPSYSTEMEN BIJ HET
REMMEN
Uw auto is voorzien van de volgende
systemen, die u helpen om de auto in
een noodsituatie veilig tot stilstand te
brengen:


- het antiblokkeersysteem (ABS),

- de elektronische remdrukregelaar
(REF).
Trap het rempedaal bij een
noodstop krachtig en volledig in
en laat het niet los. De twee verklikkerlampjes gaan
tegelijkertijd branden en de twee
waarschuwingsmeldingen verschij-
nen afwisselend op het display van
het instrumentenpaneel.
Zorg er bij vervanging van de wielen
(banden en velgen) voor, dat deze
voldoen aan de voorschriften van de
constructeur.

Storing

Wanneer dit verklikkerlampje gaat bran-
den, in combinatie met een melding op het
display van het instrumentenpaneel, is er
een storing in het ABS-systeem waardoor
u tijdens het remmen de controle over de
auto zou kunnen verliezen.
Raadpleeg het CITROËN-netwerk of
een gekwalifi ceerde werkplaats. Wanneer deze twee verklikkerlampjes
branden in combinatie met de meldin-
gen op het display van het instrumen-
tenpaneel, is er een storing in de elek-
tronische remdrukregelaar, waardoor u
tijdens het remmen de controle over de
auto zou kunnen verliezen.

Stop zo snel mogelijk op een veilige
plaats.

Raadpleeg het CITROËN-netwerk of
een gekwalifi ceerde werkplaats.


Antiblokkeersysteem (ABS) enelektronische remdrukregelaar (REF)

Deze systemen zorgen tijdens het rem-
men voor een betere stabiliteit en be-
stuurbaarheid van uw auto en voor een
betere controle in scherpe bochten,
vooral op een slecht of glad wegdek. Het verklikkerlampje brandt gedurende
enkele seconden na het aanzetten van
het contact (stand ON). Raadpleeg het
CITROËN-netwerk of een gekwalifi -
ceerde werkplaats als het lampje niet
uitgaat of niet gaat branden.
Bij stilstaande auto

Tijdens het rijden
Als het verklikkerlampje perma-
nent brandt, is er een storing in
het ABS-systeem, waardoor u
tijdens het remmen de controle
over de auto zou kunnen verliezen.

Stop zo snel mogelijk op een veilige
plaats.

Raadpleeg het CITROËN-netwerk of
een gekwalifi ceerde werkplaats.


Inschakelen
Het ABS-systeem werkt alleen wan-
neer de snelheid van de auto hoger is
dan 10 km/h. Zodra de snelheid lager
wordt dan 5 km/h wordt het systeem
uitgeschakeld.
Het ABS-systeem treedt automatisch in
werking, wanneer de kans bestaat dat
een wiel blokkeert.
De normale werking van het antiblok-
keersysteem kan merkbaar zijn door
het trillen van het rempedaal.

IX
PRAKTISCHE INFORMATIE
147

Zekeringen dashboard

De zekeringkasten bevinden zich in het
onderste deel van het dashboard ach-
ter het gesloten opbergvak aan de lin-
kerkant.

Toegang tot de zekeringen


)
Open het klepje A
,

)
Trek het klepje naar u toe en verwij-
der het,

)
Vervang de zekering (zie de desbe-
treffende paragraaf).

Zekering


Ampère


Functies



1
*

30 A

Verwarming.


2



15 A

Remlichten, derde remlicht, intelligente
servicecentrale (BSI).


3



10 A

Mistachterlichten.


4



30 A

Ruitenwissers en ruitensproeier vóór.


5



10 A

Diagnoseaansluiting.


6



20 A

Centrale vergrendeling, buitenspiegels.


7



15 A

Audiosysteem, telematica, multifunctioneel display,
handsfree set.


8



7,5 A

Sleutel metafstandbediening, elektronische eenheid
airconditioning, instrumentenpaneel, rij schakelaars,
bedieningspook, bediening op de stuurkolom.


9



15 A

Multifunctioneel display, instrumentenpaneel.


10



15 A

Intelligente servicecentrale (BSI).


11



15 A

Ruitenwisser achter.


12



7,5 A

Instrumentenpaneel, elektronische eenheid
vierwielaandrijving, front airconditioning,
elektronische eenheid ABS, multifunctioneel
display, automatische koplampverstelling,
stoelverwarming, elektronische eenheid airbags,
sensor verdraaiing stuurwiel, schuif-/kanteldak,
achterruitverwarming, afstandbediening.


13


- Niet gebruikt.


14



10 A

Contactslot.


15



20 A

Schuif-/kanteldak.


16



10 A

Buitenspiegels, autoradio, telematica.

IX
!
PRAKTISCHE INFORMATIE
150

Reservezekeringen
De reservezekeringen bevinden zich in het deksel van de
zekeringkast in de motorruimte.
Het deksel bevat geen reservezekeringen van 7,5 A,
25 A of 30 A. Als een zekering met een van deze am-
pèrages vervangen dient te worden, ga dan als volgt te
werk:
Vervang een zekering van 7,5 A
door een reserve-
zekering van 10 A,
vervang een zekering van 25 A

door een reservezekering van 20 A
, en vervang een
zekering van 30 A
door de zekering van het audiosy-
steem (Nr. 31).


* De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Alle werkzaamheden aan de
hoofdzekeringen dienen door het CITROËN-netwerk of een gekwalifi ceerde werkplaats te worden uitgevoerd.

Zekering


Ampère


Functies



22



20 A

Elektronische eenheid motor, sensor water in diesel, inspuitpomp (Diesel),
luchthoeveelheidsmeter, sensoren water in brandstof, lambdasonde, sensor stand nokkenas,
elektroklep ontluchten absorptievat, sensor wagensnelheid, elektroklep variabele distributie
(VTC), elektroklep EGR.


23



15 A

Brandstofpomp, brandstofniveaumeter.


24*



30 A

Startmotor.


25


- Niet gebruikt.


26
*

40 A

Elektronische eenheid ABS, elektronische eenheid ASC.


27
*

30 A

Elektronische eenheid ABS, elektronische eenheid ASC.


28
*

30 A

Ventilator condensator.


29
*

40 A

Ventilator radiateur.


30



30 A

Zekeringkast dashboard.


31



30 A

Audioversterker.


32



30 A

Elektronische eenheid dieselmotor.


Zekering


Ampère



33



10 A




34



15 A




35



20 A

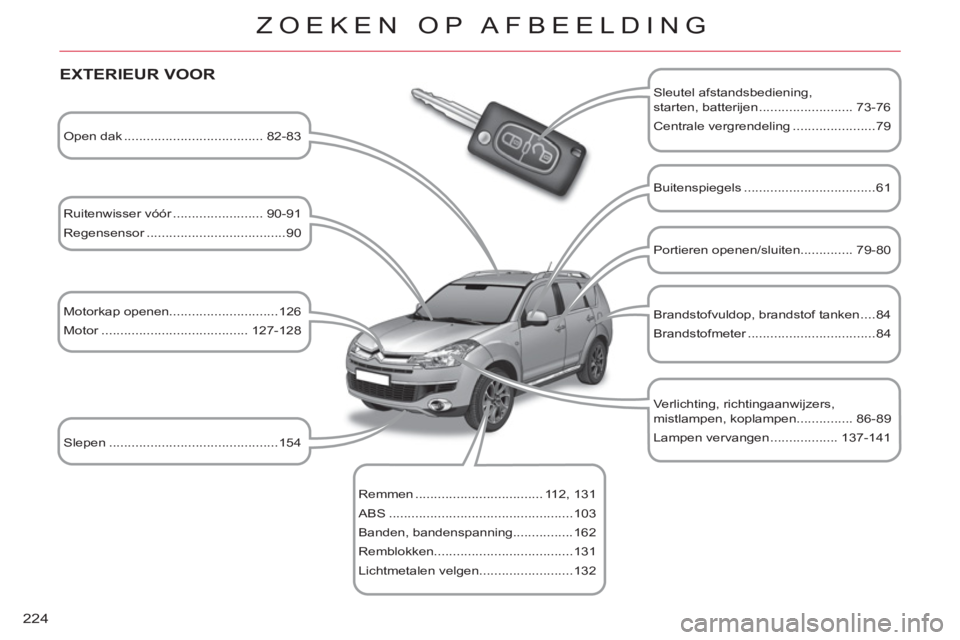

224
ZOEKEN OP AFBEELDING

EXTERIEUR VOOR


Sleutel afstandsbediening,
starten, batterijen ......................... 73-76
Centrale vergrendeling ......................79

Open dak ..................................... 82-83

Ruitenwisser vóór ........................ 90-91
Regensensor .....................................90

Motorkap openen.............................126
Motor ....................................... 127-128

Slepen .............................................154
Buitenspiegels ...................................61

Portieren openen/sluiten.............. 79-80

Brandstofvuldop, brandstof tanken ....84
Brandstofmeter ..................................84

Verlichting, richtingaanwijzers,
mistlampen, koplampen............... 86-89
Lampen vervangen .................. 137-141


Remmen .................................. 112, 131
ABS .................................................103
Banden, bandenspanning................162
Remblokken.....................................131
Lichtmetalen velgen.........................132

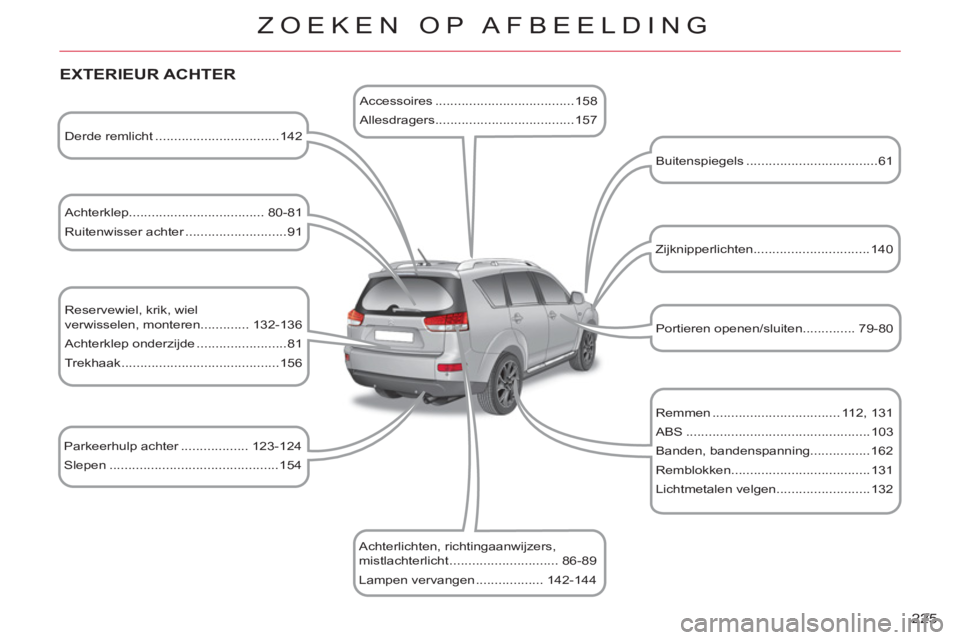

225
ZOEKEN OP AFBEELDING

EXTERIEUR ACHTER


Derde remlicht .................................142

Achterklep.................................... 80-81
Ruitenwisser achter ...........................91

Reservewiel, krik, wiel
verwisselen, monteren............. 132-136
Achterklep onderzijde ........................81
Trekhaak ..........................................156

Parkeerhulp achter .................. 123-124
Slepen .............................................154

Achterlichten, richtingaanwijzers,
mistlachterlicht ............................. 86-89
Lampen vervangen .................. 142-144
Buitenspiegels ...................................61

Zijknipperlichten...............................140

Portieren openen/sluiten.............. 79-80

Remmen .................................. 112, 131
ABS .................................................103
Banden, bandenspanning................162
Remblokken.....................................131
Lichtmetalen velgen.........................132

Accessoires .....................................158
Allesdragers.....................................157

230
TREFWOORDENREGISTER
AAanhangergewichten ................ 159
Aansluiting 12V .... 64, 66, 67, 70, 71
Aansteker ................................... 66
ABS .......................................... 103
ABS met elektronische
remdrukregelaar .................... 103
Accessoires .............................. 158
Accu.......................................... 130
Accuniveau (controle) ............... 130
Achterbank ........................... 53, 58
Achterklep............................. 80, 81
Achterklep openen................ 80, 81
Achterklep sluiten ................. 80, 81
Achterlichten ............................. 142
Achterruitverwarming.................. 46
Achteruitrijcamera..................... 124
Achteruitrijlicht .......................... 142
Actieradius ............................ 31, 32
Afmetingen ............................... 161
Afstandsbediening ...................... 76
Afstandsbediening, batterij ......... 76
Airbags vóór ......................108, 111
Airconditioning ............................ 19
Airconditioning, automatische..... 46
Airconditioning,
bedieningspaneel .................... 46
Alarmknipperlichten .................. 102
Allesdragers.............................. 157
Antiblokkeersysteem (ABS) ...... 103
Antislipregeling ......................... 104
Antislipregeling (ASR) .............. 104Armleuning achter ................ 54, 69
Armleuning vóór ............. 52, 64, 66
Asbak (uitneembaar) ............ 64, 67
Audio-CD ................. 169, 170, 172,
175, 177
Audio-CD systeem........... 169, 170,
172, 175, 177
Audio-video............................... 190
Automatische ruitenwissers ........ 91
Automatisch inschakelen
alarmknipperlichten ............... 102
Automatisch inschakelen
verlichting .......................... 86, 88
Automatisch uitschakelen
van de verlichting .................... 88
Autoradio's ....... 164, 166, 167, 169,
170, 172, 173, 175, 177-182,
186, 190, 191, 194, 196, 197,
202-204, 208-210, 213, 216,
217, 220-222
Autoradio, bedieningen
aan stuurkolom ...................... 166
BBagageafdekking .................. 70, 72
Bagageruimte, indeling ............... 70
Bagageruimte openen ................ 80
Banden ....................................... 19
Bandenspanning................. 19, 162
Bekerhouder ................... 64, 68, 69
Beladen ...................................... 19
Benzinemotor ..................... 85, 127Binnenspiegel ............................. 62
Bluetooth (telefoon) ........... 220-222
Boordcomputer ..................... 31, 34
Brandstof ........................ 19, 84, 85
Brandstofaddititiefniveau .......... 129
Brandstofniveau.......................... 84
Brandstofniveaumeter ................ 84
Brandstofreservelampje.............. 84
Brandstoftank ............................. 84
Brandstoftank (inhoud) ............... 84
Brandstoftankdop ....................... 84
Brandstof tanken .................. 84, 85
Brandstoftankklep ....................... 84
Brandstoftank leeg
(diesel) ................................... 126
Brandstoftanklep openen............ 84
Brandstofverbruik ....................... 19
Buitenspiegels ............................ 61
Buitenspiegels, in- en
uitklappen ................................ 61 B A
CD-/MP3 -
speler ............. 166, 172, 177, 196
CD-wisselaar .................... 175, 177
CD MP3 ............................ 194, 196
CD opnemen .................... 194, 197
Claxon ...................................... 102
Controlelampjes
(status) .................................... 22
Controles .................................. 130 C
