audio CITROEN C-CROSSER 2012 Instructieboekjes (in Dutch)

3
INHOUDSOPGAVE
Handrem 112Handgeschakelde
versnellingsbak 112"CVT" versnellingsbak 113"DCS" versnellingsbak 115Vierwielaandrijving 119Snelheidsregelaar 121Parkeerhulp 123Achteruitrijcamera 124
„„
„„„„„„
VII - RIJDEN 112Î124
Motorkap 126Brandstoftank leeg 126Benzinemotor 127Dieselmotor 128Niveaus controleren 129Controles 130
„„„„„„
VIII - ONDERHOUD 125Î131
Wiel verwisselen 132Lampen vervangen 137Zekeringen vervangen 146Accu 151Ruitenwisserbladen
vervangen 153Slepen van uw auto 154Trekken van een aanhanger 156Allesdragers monteren 157Accessoires 158
„„„„„
„„„„
IX - PRAKTISCHEINFORMATIE 132Î158
Motoren 159Gewichten 160Afmetingen 161Identifi catiegegevens 162
„„„„
X - TECHNISCHE GEGEVENS 159Î163

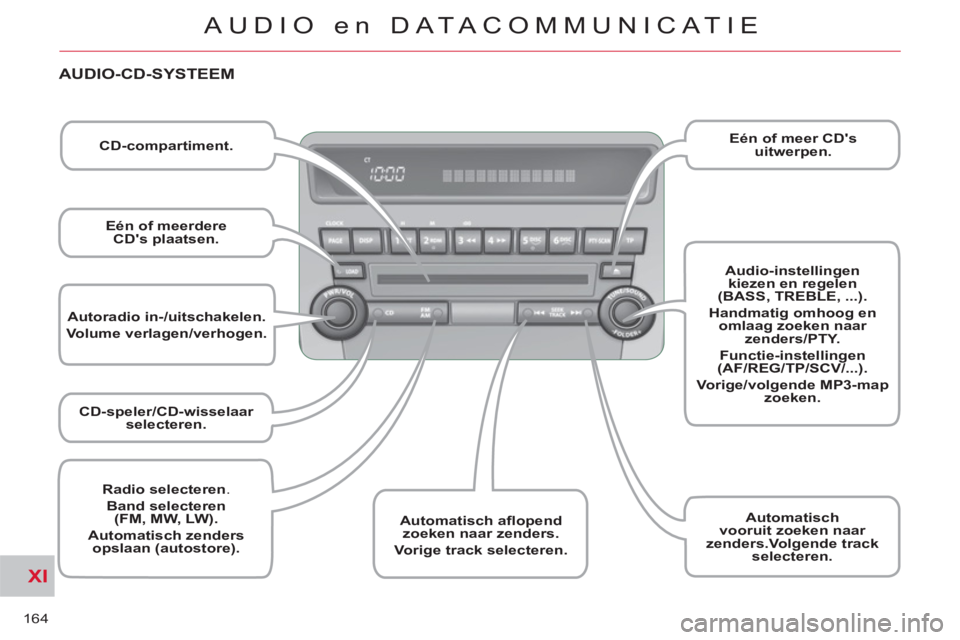

Audio-CD-Systeem 164CD-wisselaar 175Foutmeldingen 177Audio-telematicasysteem 178Navigatie 180DVD-modus 208Handsfree telefoon 216
„„„„„„„
XI-AUDIO en DATACOMMUNICATIE164 Î 223
ZOEKEN OP AFBEELDING 224 Î 229
TREFWOORDENREGISTER 230Î233

8
IN EEN
OOGO
P
S
LA
G

INTERIEUR

Automatische airconditioning

Dankzij de automatische airconditio-ning worden het comfort en de luchtcir-culatie in het interieur gewaarborgd.


Snelheidsregelaar
Met de snelheidsregelaar kan de be-stuurder automatisch een gewenstesnelheid instellen, zonder het gaspe-daal te hoeven intrappen.
Audio- en telematicasystemen
Deze systemen beschikken over denieuwste technologie: autoradio metMP3-weergave, handsfree bellen viaBluetooth, kleurenscherm.
Elektronisch gestuurdevierwielaandrijving
Met dit systeem kan voor verschillendesoorten aandrijving worden gekozen,afhankelijk van de rijomstandigheden.

44
121


164
11 9

I
CONTROLE TIJDENS HET RIJDEN
39
MONOCHROOM DISPLAY

Dit display kan de volgende informatie
weergeven:


- de tijd,

- de weergave van de autoradio (zie
hoofdstuk "Audio en Telematica").



Tijd instellen

U kunt de digitale klok automatisch
of
handmatig
instellen.


Instelkeuze

Selecteer de automatische
of hand-
matige stand
op de volgende manier:


)
Druk op de knop A
"PWR" om het
audiosysteem in te schakelen.

)
Ga naar de instelstand door de knop
B
"TUNE" gedurende ongeveer
2 seconden in te drukken.

)
Druk de knop B
"TUNE" een paar
keer in om de verschillende me-
nu's weer te geven en selecteer het
menu CT (
klok )
.
De volgorde van de menu's is de vol-
gende: AF/CT/REG/TP-S/Taalweer-
gave/PTY/SCV/PHONE/Instellen
functies OFF.
Automatisch
Met behulp van het signaal van RDS-
zenders kan automatisch de juiste tijd
worden ingesteld.
Het pictogram "CT"
verschijnt op het
scherm.

Handmatig
In deze stand kunt u de plaatselijke tijd
handmatig instellen met de knoppen
van de autoradio.
Deze stand kan ook worden gebruikt
indien de automatische stand een on-
juiste tijd weergeeft wanneer de regio-
nale RDS-zenders vanuit een andere
tijdszone uitzenden.

I
CONTROLE TIJDENS HET RIJDEN
41
KLEURENDISPLAY

Het kleurendisplay geeft de volgende
hoofdmenu's weer: Druk op de toets B (SET)
op het front,
voor toegang tot het menu " Instellin-
gen
" en selecteer één van de volgende
functies:


- "Weergave uitschakelen"
om het
scherm uit te schakelen,

- "Geluidsinstellingen"
om geluids-
verdeling, volume, muziekstijl en
geluidsweergave (surround) in te
stellen,

- "Beeldregeling"
om kleur, licht-
sterkte, helderheid, contrast en
zwartbalans in te stellen,

- "Systeem"
om tijdzone, taal, een-
heden en overigen in te stellen,

- "Breedbeeld"
voor weergave van
DVD in de formaten 4/3, breed-
beeld, gecentreerd of zoom,

- "Uitrusting"
voor het instellen van
bepaalde apparatuur of uitrusting in
de auto,

- "
Contrast"
om het contrast van het
scherm af te stemmen op het omge-
vingslicht (Dag, Nacht of Auto),

- "TP Standby"
om verkeersinforma-
tie in of uit te schakelen.

Menu "Audio-video"
Menu "Navigatie-routeplanning"
Druk op de toets A (MODE)
op het front,
voor toegang tot het menu "MODE AV"

en selecteer één van de volgende func-
ties:


- radio (FM, MW, LW),

- CD (audio, MP3 of WMA),

- Music Server,

- DVD.
Menu "Instellingen"
Druk op de toets C (MENU)
op het front,
voor toegang tot het " Menu
"-scherm en
selecteer één van de volgende func-
ties:


-
"Adres/knooppunt"
om een be-
stemming te selecteren met behulp
van een adres of straatnaam,

- "Naam POI"
om een bestemming
te kiezen met behulp van een Point
Of Interest (POI),

- "Geavanceerd zoeken"
om ge-
avanceerd te zoeken naar een be-
stemming gebaseerd op een POI,

- "20 Laatste bestemmingen"
om
één van de 20 laatstgebruikte be-
stemmingen te selecteren,

- "Adresboek"
om een bestemming
te kiezen waarvan het adres eerder
is opgeslagen,

- "Thuis"
voor de terugreis naar
huis,

- "Navigatieinstellingen"
om de na-
vigatieinstellingen te wijzigen,

- "Navigatietools"
om basisgege-
vens of routedemo te tonen.
De toetsen "CD" en "DVD" werken
alleen wanneer een CD of DVD in de
speler is geplaatst.

II
70

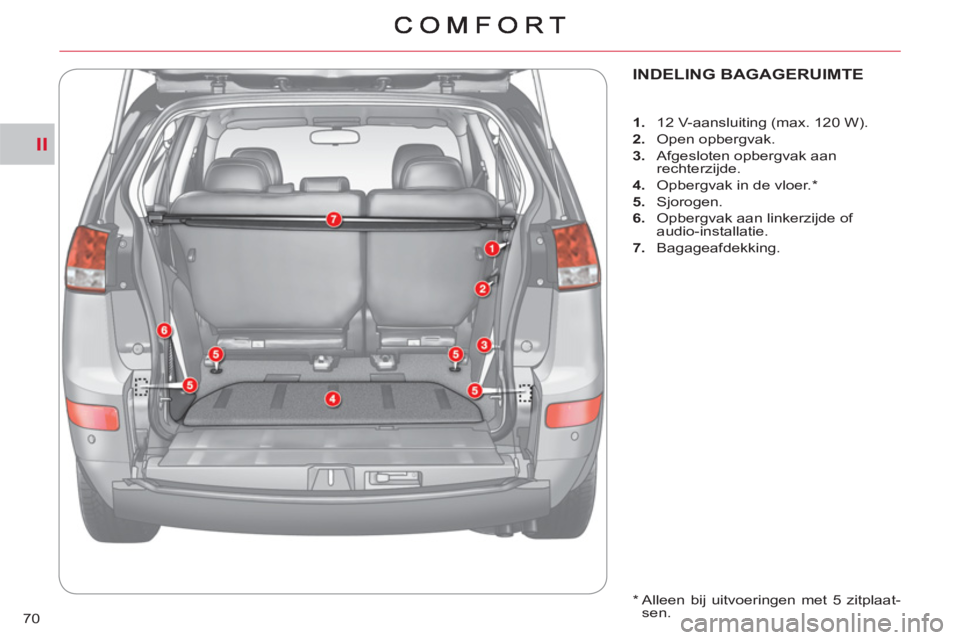

INDELING BAGAGERUIMTE



1.
12 V-aansluiting (max. 120 W).

2.
Open opbergvak.

3.
Afgesloten opbergvak aan
rechterzijde.

4.
Opbergvak in de vloer. *

5.
Sjorogen.

6.
Opbergvak aan linkerzijde of
audio-installatie.

7.
Bagageafdekking.


*
Alleen bij uitvoeringen met 5 zitplaat-
sen.

II
!
COMFORT
72

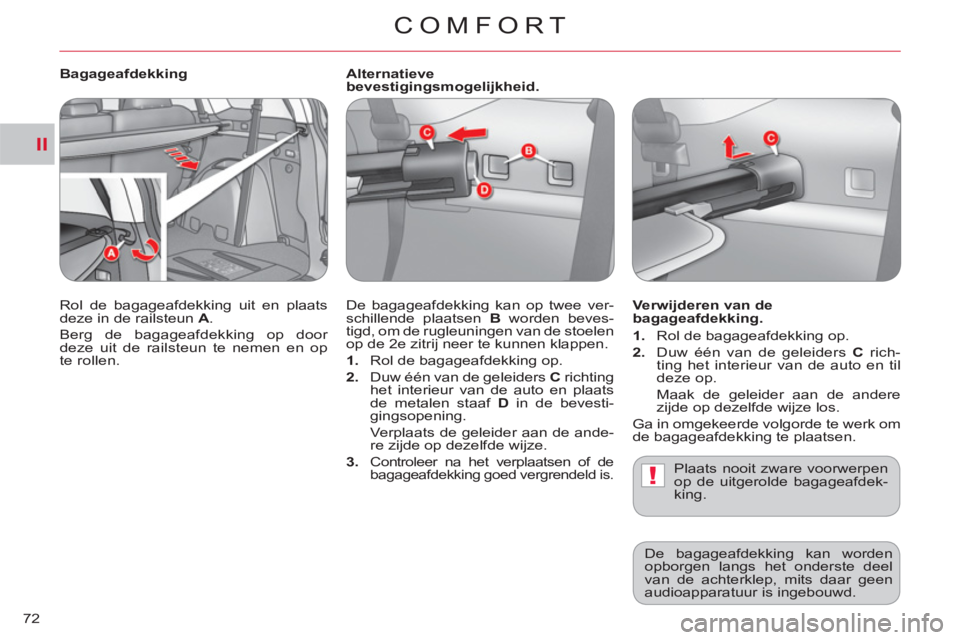

Alternatieve
bevestigingsmogelijkheid.
De bagageafdekking kan op twee ver-
schillende plaatsen B
worden beves-
tigd, om de rugleuningen van de stoelen
op de 2e zitrij neer te kunnen klappen.


1.
Rol de bagageafdekking op.

2.
Duw één van de geleiders C
richting
het interieur van de auto en plaats
de metalen staaf D
in de bevesti-
gingsopening.
Verplaats de geleider aan de ande-
re zijde op dezelfde wijze.

3.

Controleer na het verplaatsen of de
bagageafdekking goed vergrendeld is.



Verwijderen van de
bagageafdekking.


1.
Rol de bagageafdekking op.

2.
Duw één van de geleiders C
rich-
ting het interieur van de auto en til
deze op.
Maak de geleider aan de andere
zijde op dezelfde wijze los.
Ga in omgekeerde volgorde te werk om
de bagageafdekking te plaatsen.






Bagageafdekking
Rol de bagageafdekking uit en plaats
deze in de railsteun A
.
Berg de bagageafdekking op door
deze uit de railsteun te nemen en op
te rollen.
Plaats nooit zware voorwerpen
op de uitgerolde bagageafdek-
king.
De bagageafdekking kan worden
opborgen langs het onderste deel
van de achterklep, mits daar geen
audioapparatuur is ingebouwd.

IX
PRAKTISCHE INFORMATIE
147

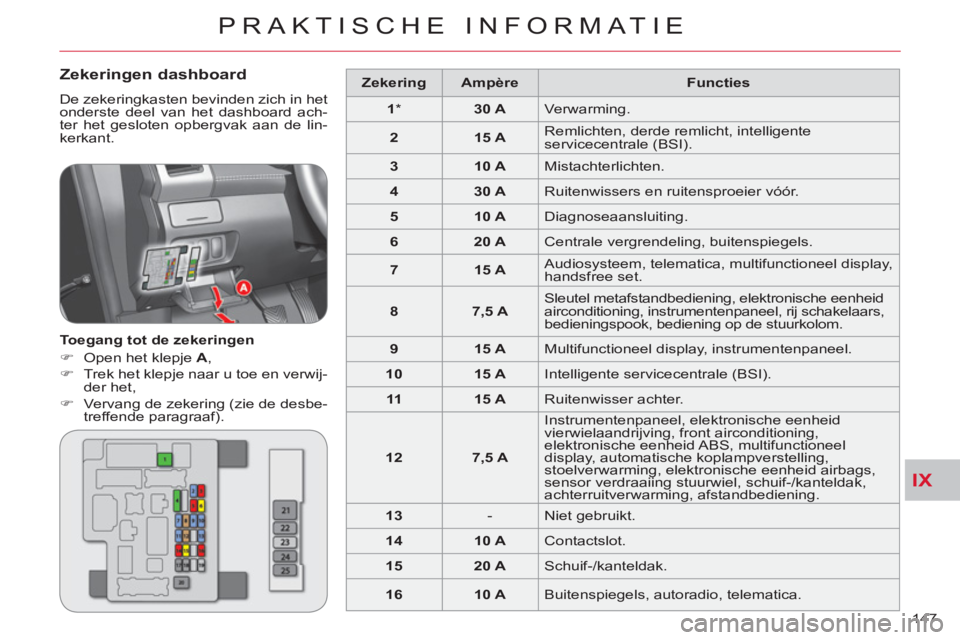

Zekeringen dashboard

De zekeringkasten bevinden zich in het
onderste deel van het dashboard ach-
ter het gesloten opbergvak aan de lin-
kerkant.

Toegang tot de zekeringen


)
Open het klepje A
,

)
Trek het klepje naar u toe en verwij-
der het,

)
Vervang de zekering (zie de desbe-
treffende paragraaf).

Zekering


Ampère


Functies



1
*

30 A

Verwarming.


2



15 A

Remlichten, derde remlicht, intelligente
servicecentrale (BSI).


3



10 A

Mistachterlichten.


4



30 A

Ruitenwissers en ruitensproeier vóór.


5



10 A

Diagnoseaansluiting.


6



20 A

Centrale vergrendeling, buitenspiegels.


7



15 A

Audiosysteem, telematica, multifunctioneel display,
handsfree set.


8



7,5 A

Sleutel metafstandbediening, elektronische eenheid
airconditioning, instrumentenpaneel, rij schakelaars,
bedieningspook, bediening op de stuurkolom.


9



15 A

Multifunctioneel display, instrumentenpaneel.


10



15 A

Intelligente servicecentrale (BSI).


11



15 A

Ruitenwisser achter.


12



7,5 A

Instrumentenpaneel, elektronische eenheid
vierwielaandrijving, front airconditioning,
elektronische eenheid ABS, multifunctioneel
display, automatische koplampverstelling,
stoelverwarming, elektronische eenheid airbags,
sensor verdraaiing stuurwiel, schuif-/kanteldak,
achterruitverwarming, afstandbediening.


13


- Niet gebruikt.


14



10 A

Contactslot.


15



20 A

Schuif-/kanteldak.


16



10 A

Buitenspiegels, autoradio, telematica.

IX
!
PRAKTISCHE INFORMATIE
150

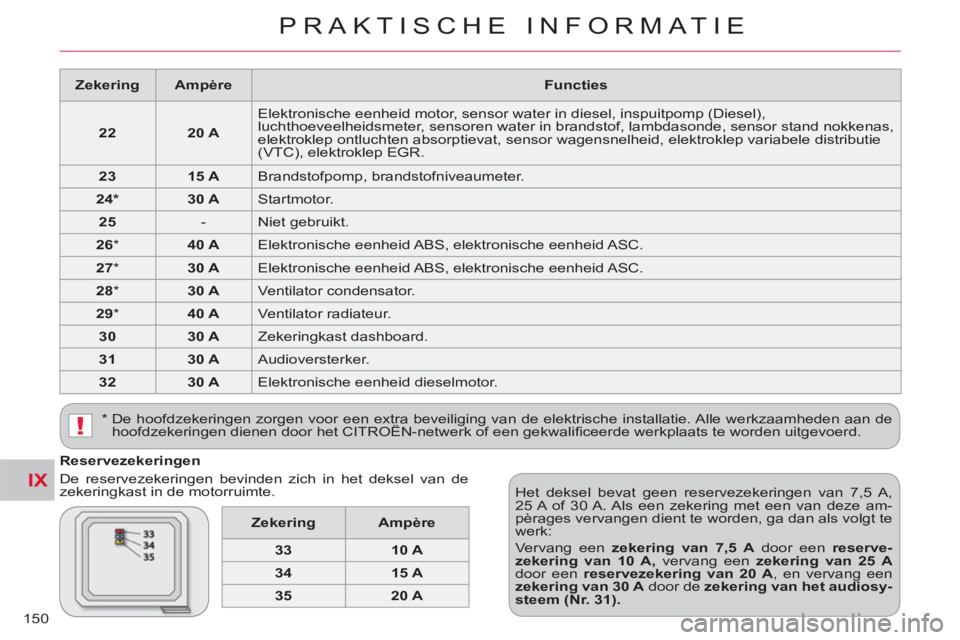

Reservezekeringen
De reservezekeringen bevinden zich in het deksel van de
zekeringkast in de motorruimte.
Het deksel bevat geen reservezekeringen van 7,5 A,
25 A of 30 A. Als een zekering met een van deze am-
pèrages vervangen dient te worden, ga dan als volgt te
werk:
Vervang een zekering van 7,5 A
door een reserve-
zekering van 10 A,
vervang een zekering van 25 A

door een reservezekering van 20 A
, en vervang een
zekering van 30 A
door de zekering van het audiosy-
steem (Nr. 31).


* De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Alle werkzaamheden aan de
hoofdzekeringen dienen door het CITROËN-netwerk of een gekwalifi ceerde werkplaats te worden uitgevoerd.

Zekering


Ampère


Functies



22



20 A

Elektronische eenheid motor, sensor water in diesel, inspuitpomp (Diesel),
luchthoeveelheidsmeter, sensoren water in brandstof, lambdasonde, sensor stand nokkenas,
elektroklep ontluchten absorptievat, sensor wagensnelheid, elektroklep variabele distributie
(VTC), elektroklep EGR.


23



15 A

Brandstofpomp, brandstofniveaumeter.


24*



30 A

Startmotor.


25


- Niet gebruikt.


26
*

40 A

Elektronische eenheid ABS, elektronische eenheid ASC.


27
*

30 A

Elektronische eenheid ABS, elektronische eenheid ASC.


28
*

30 A

Ventilator condensator.


29
*

40 A

Ventilator radiateur.


30



30 A

Zekeringkast dashboard.


31



30 A

Audioversterker.


32



30 A

Elektronische eenheid dieselmotor.


Zekering


Ampère



33



10 A




34



15 A




35



20 A

IX
!
PRAKTISCHE INFORMATIE
158

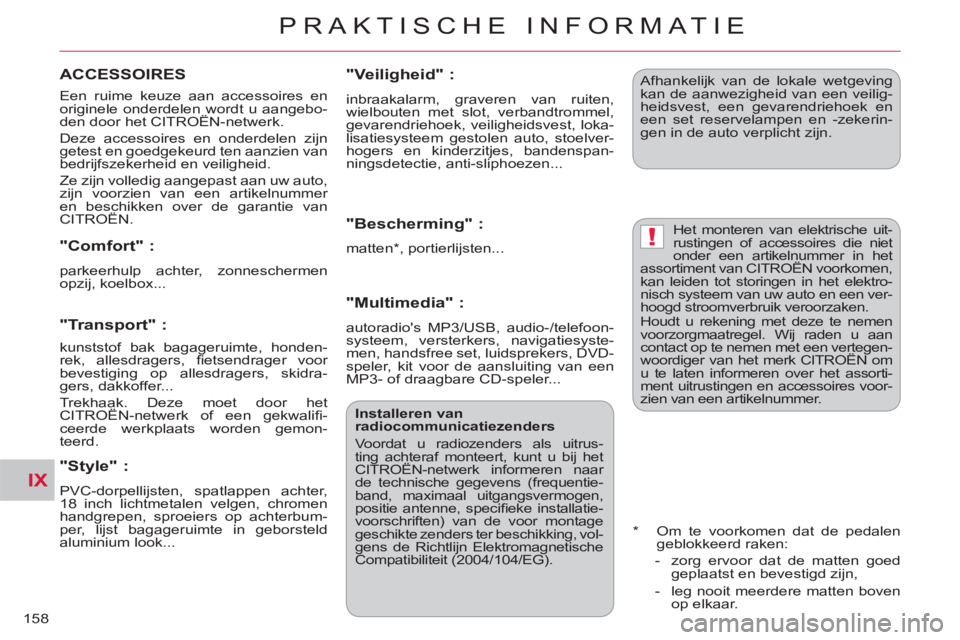

Een ruime keuze aan accessoires en
originele onderdelen wordt u aangebo-
den door het CITROËN-netwerk.
Deze accessoires en onderdelen zijn
getest en goedgekeurd ten aanzien van
bedrijfszekerheid en veiligheid.
Ze zijn volledig aangepast aan uw auto,
zijn voorzien van een artikelnummer
en beschikken over de garantie van
CITROËN.
"Comfort" :

parkeerhulp achter, zonneschermen
opzij, koelbox...


"Transport" :

kunststof bak bagageruimte, honden-
rek, allesdragers, fi etsendrager voor
bevestiging op allesdragers, skidra-
gers, dakkoffer...
Trekhaak. Deze moet door het
CITROËN-netwerk of een gekwalifi -
ceerde werkplaats worden gemon-
teerd.


"Veiligheid" :

inbraakalarm, graveren van ruiten,
wielbouten met slot, verbandtrommel,
gevarendriehoek, veiligheidsvest, loka-
lisatiesysteem gestolen auto, stoelver-
hogers en kinderzitjes, bandenspan-
ningsdetectie, anti-sliphoezen...


"Bescherming" :

matten * , portierlijsten...

"Multimedia" :

autoradio's MP3/USB, audio-/telefoon-
systeem, versterkers, navigatiesyste-
men, handsfree set, luidsprekers, DVD-
speler, kit voor de aansluiting van een
MP3- of draagbare CD-speler...
Afhankelijk van de lokale wetgeving
kan de aanwezigheid van een veilig-
heidsvest, een gevarendriehoek en
een set reservelampen en -zekerin-
gen in de auto verplicht zijn.
Het monteren van elektrische uit-
rustingen of accessoires die niet
onder een artikelnummer in het
assortiment van CITROËN voorkomen,
kan leiden tot storingen in het elektro-
nisch systeem van uw auto en een ver-
hoogd stroomverbruik veroorzaken.
Houdt u rekening met deze te nemen
voorzorgmaatregel. Wij raden u aan
contact op te nemen met een vertegen-
woordiger van het merk CITROËN om
u te laten informeren over het assorti-
ment uitrustingen en accessoires voor-
zien van een artikelnummer.


Installeren van
radiocommunicatiezenders
Voordat u radiozenders als uitrus-
ting achteraf monteert, kunt u bij het
CITROËN-netwerk informeren naar
de technische gegevens (frequentie-
band, maximaal uitgangsvermogen,
positie antenne, specifi eke installatie-
voorschriften) van de voor montage
geschikte zenders ter beschikking, vol-
gens de Richtlijn Elektromagnetische
Compatibiliteit (2004/104/EG).


*
Om te voorkomen dat de pedalen
geblokkeerd raken:


- zorg ervoor dat de matten goed
geplaatst en bevestigd zijn,

- leg nooit meerdere matten boven
op elkaar.



"Style" :

PVC-dorpellijsten, spatlappen achter,
18 inch lichtmetalen velgen, chromen
handgrepen, sproeiers op achterbum-
per, lijst bagageruimte in geborsteld
aluminium look...





ACCESSOIRES

XI
164
AUDIO en DATACOMMUNICAT IE


Autoradio in-/uitschakelen.


Volume verlagen/verhogen.




CD-speler/CD-wisselaar
selecteren.




Automatisch

afl opend


zoeken naar zenders.



Vorige track selecteren.



Audio-instellingen
kiezen en regelen
(BASS, TREBLE, ...).


Handmatig omhoog en
omlaag zoeken naar
zenders/PTY.



Functie-instellingen
(AF/REG/TP/SCV/...).



Vorige/volgende MP3-map
zoeken.



Eén of meer CD's
uitwerpen.



CD-compartiment.




Eén of meerdere
CD's plaatsen.


AUDIO-CD-SYSTEEM



Radio selecteren


.
Band selecteren
(FM, MW, LW).


Automatisch zenders
opslaan (autostore).



Automatisch
vooruit zoeken naar
zenders.


Volgende track
selecteren.
