CITROEN C-CROSSER 2012 Lietošanas Instrukcija (in Latvian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-CROSSER, Model: CITROEN C-CROSSER 2012Pages: 244, PDF Size: 7.78 MB
Page 151 of 244
IX
PRAKTISKĀ INFORMĀCIJA
149

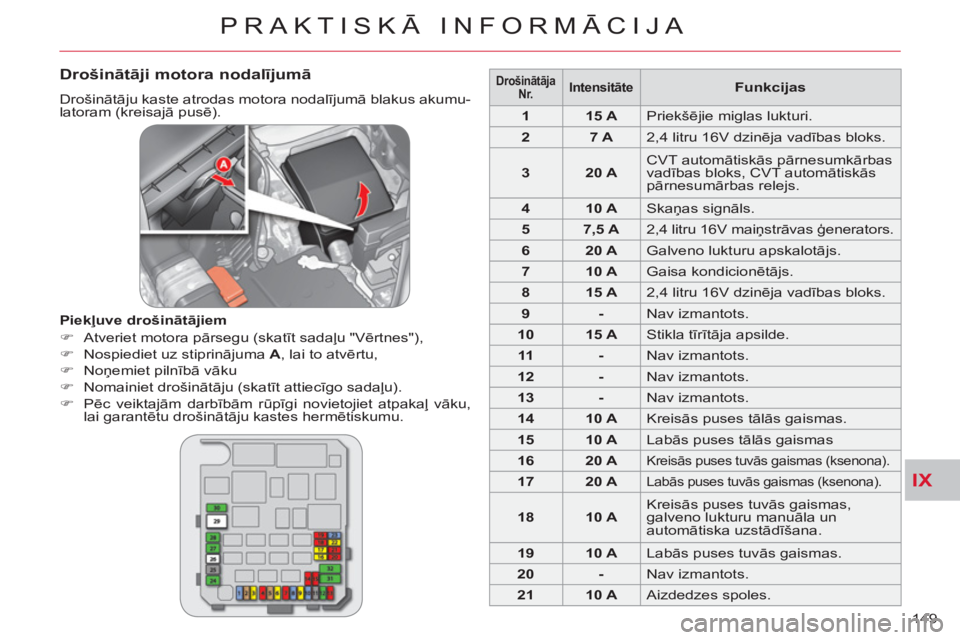

Drošinātāji motora nodalījumā
Drošinātāju kaste atrodas motora nodalījumā blakus akumu-
latoram (kreisajā pusē).
Piekļuve drošinātājiem
)
Atveriet motora pārsegu (skatīt sadaļu "Vērtnes"),
)
Nospiediet uz stiprinājuma A
, lai to atvērtu,
)
Noņemiet pilnībā vāku
)
Nomainiet drošinātāju (skatīt attiecīgo sadaļu).
)
Pēc veiktajām darbībām rūpīgi novietojiet atpakaļ vāku,
lai garantētu drošinātāju kastes hermētiskumu.
Drošinātāja
Nr.
Intensitāte
Funkcijas
1
15 A
Priekšējie miglas lukturi.
2
7 A
2,4 litru 16V dzinēja vadības bloks.
3
20 A
CVT automātiskās pārnesumkārbas
vadības bloks, CVT automātiskās
pārnesumārbas relejs.
4
10 A
Skaņas signāls.
5
7,5 A
2,4 litru 16V maiņstrāvas ģenerators.
6
20 A
Galveno lukturu apskalotājs.
7
10 A
Gaisa kondicionētājs.
8
15 A
2,4 litru 16V dzinēja vadības bloks.
9
-
Nav izmantots.
10
15 A
Stikla tīrītāja apsilde.
11
-
Nav izmantots.
12
-
Nav izmantots.
13
-
Nav izmantots.
14
10 A
Kreisās puses tālās gaismas.
15
10 A
Labās puses tālās gaismas
16
20 A
Kreisās puses tuvās gaismas (ksenona).
17
20 A
Labās puses tuvās gaismas (ksenona).
18
10 A
Kreisās puses tuvās gaismas,
galveno lukturu manuāla un
automātiska uzstādīšana.
19
10 A
Labās puses tuvās gaismas.
20
-
Nav izmantots.
21
10 A
Aizdedzes spoles.
Page 152 of 244
IX
!
PRAKTISKĀ INFORMĀCIJA
150

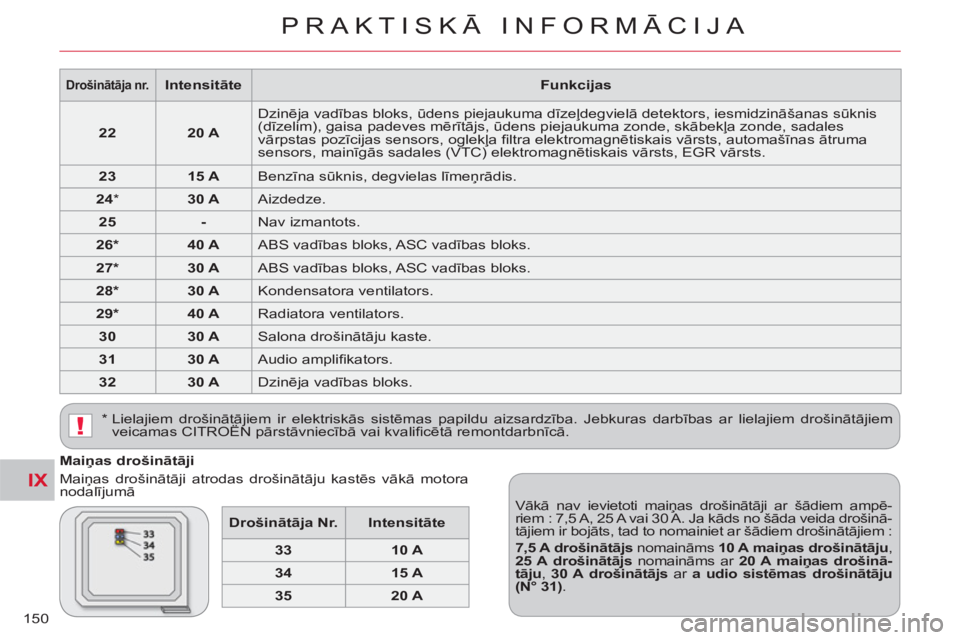

Maiņas drošinātāji
Maiņas drošinātāji atrodas drošinātāju kastēs vākā motora
nodalījumā
Vākā nav ievietoti maiņas drošinātāji ar šādiem ampē-
riem : 7,5 A, 25 A vai 30 A. Ja kāds no šāda veida drošinā-
tājiem ir bojāts, tad to nomainiet ar šādiem drošinātājiem :
7,5 A
drošinātājs
nomaināms 10 A
maiņas drošinātāju
,
25 A
drošinātājs
nomaināms ar 20 A
maiņ
as drošinā-
tāju
, 30 A
drošinātājs
ar a
udio sistēmas drošinātāju
(N° 31)
.
* Lielajiem drošinātājiem ir elektriskās sistēmas papildu aizsardzība. Jebkuras darbības ar lielajiem drošinātājiem
veicamas CITROËN pārstāvniecībā vai kvalifi cētā remontdarbnīcā.
Drošinātāja nr.
Intensitāte
Funkcijas
22
20 A
Dzinēja vadības bloks, ūdens piejaukuma dīzeļdegvielā detektors, iesmidzināšanas sūknis
(dīzelim), gaisa padeves mērītājs, ūdens piejaukuma zonde, skābekļa zonde, sadales
vārpstas pozīcijas sensors, oglekļa fi ltra elektromagnētiskais vārsts, automašīnas ātruma
sensors, mainīgās sadales (VTC) elektromagnētiskais vārsts, EGR vārsts.
23
15 A
Benzīna sūknis, degvielas līmeņrādis.
24
*
30 A
Aizdedze.
25
-
Nav izmantots.
26*
40 A
ABS vadības bloks, ASC vadības bloks.
27*
30 A
ABS vadības bloks, ASC vadības bloks.
28*
30 A
Kondensatora ventilators.
29*
40 A
Radiatora ventilators.
30
30 A
Salona drošinātāju kaste.
31
30 A
Audio amplifi kators.
32
30 A
Dzinēja vadības bloks.
Drošinātāja Nr.
Intensitāte
33
10 A
34
15 A
35
20 A

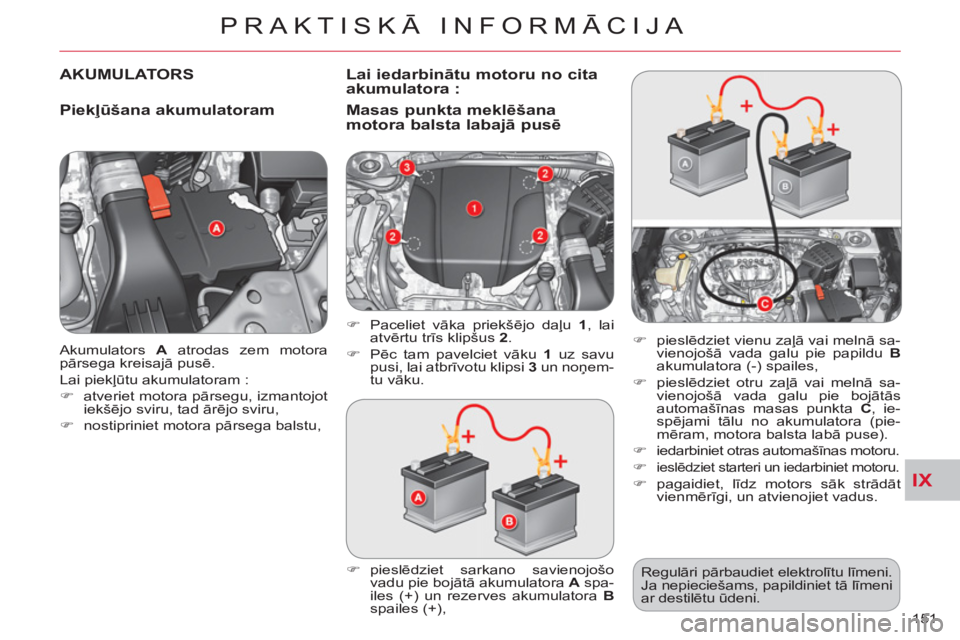

Page 153 of 244
IX
PRAKTISKĀ INFORMĀCIJA
151 Akumulators A
atrodas zem motora
pārsega kreisajā pusē.
Lai piekļūtu akumulatoram :
)
atveriet motora pārsegu, izmantojot
iekšējo sviru, tad ārējo sviru,
)
nostipriniet motora pārsega balstu,
AKUMULATORS
Piekļūšana akumulatoram
)
pieslēdziet sarkano savienojošo
vadu pie bojātā akumulatora A
spa-
iles (+) un rezerves akumulatora B
spailes (+),
)
pieslēdziet vienu zaļā vai melnā sa-
vienojošā vada galu pie papildu B
akumulatora (-) spailes,
)
pieslēdziet otru zaļā vai melnā sa-
vienojošā vada galu pie bojātās
automašīnas masas punkta C
, ie-
spējami tālu no akumulatora (pie-
mēram, motora balsta labā puse).
)
iedarbiniet otras automašīnas motoru.
)
ieslēdziet starteri un iedarbiniet motoru.
)
pagaidiet, līdz motors sāk strādāt
vienmērīgi, un atvienojiet vadus.
)
Paceliet vāka priekšējo daļu 1
, lai
atvērtu trīs klipšus 2
.
)
Pēc tam pavelciet vāku 1
uz savu
pusi, lai atbrīvotu klipsi 3
un noņem-
tu vāku.
Regulāri pārbaudiet elektrolītu līmeni.
Ja nepieciešams, papildiniet tā līmeni
ar destilētu ūdeni.
Lai iedarbinātu motoru no cita akumulatora :
Masas
punkta meklēšana motora balsta labajā pusē
Page 154 of 244
IX
!
!
PRAKTISKĀ INFORMĀCIJA
152

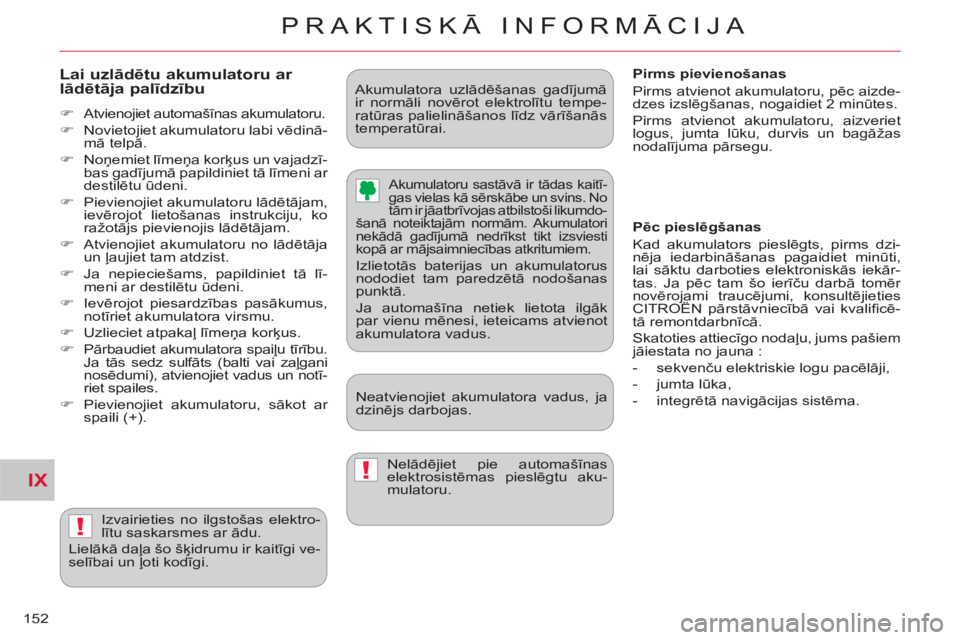

Lai uzlādētu akumulatoru ar lādētāja palīdzību
)
Atvienojiet automašīnas akumulatoru.
)
Novietojiet akumulatoru labi vēdinā-
mā telpā.
)
Noņemiet līmeņa korķus un vajadzī-
bas gadījumā papildiniet tā līmeni ar
destilētu ūdeni.
)
Pievienojiet akumulatoru lādētājam,
ievērojot lietošanas instrukciju, ko
ražotājs pievienojis lādētājam.
)
Atvienojiet akumulatoru no lādētāja
un ļaujiet tam atdzist.
)
Ja nepieciešams, papildiniet tā lī-
meni ar destilētu ūdeni.
)
Ievērojot piesardzības pasākumus,
notīriet akumulatora virsmu.
)
Uzlieciet atpakaļ līmeņa korķus.
)
Pārbaudiet akumulatora spaiļu tīrību.
Ja tās sedz sulfāts (balti vai zaļgani
nosēdumi), atvienojiet vadus un notī-
riet spailes.
)
Pievienojiet akumulatoru, sākot ar
spaili (+).
Nelādējiet pie automašīnas
elektrosistēmas pieslēgtu aku-
mulatoru.
Izvairieties no ilgstošas elektro-
lītu saskarsmes ar ādu.
Lielākā daļa šo šķidrumu ir kaitīgi ve-
selībai un ļoti kodīgi. Neatvienojiet akumulatora vadus, ja
dzinējs darbojas.
Akumulatoru sastāvā ir tādas kaitī-
gas vielas kā sērskābe un svins. No
tām ir jāatbrīvojas atbilstoši likumdo-
šanā noteiktajām normām. Akumulatori
nekādā gadījumā nedrīkst tikt izsviesti
kopā ar mājsaimniecības atkritumiem.
Izlietotās baterijas un akumulatorus
nododiet tam paredzētā nodošanas
punktā.
Ja automašīna netiek lietota ilgāk
par vienu mēnesi, ieteicams atvienot
akumulatora vadus. Akumulatora uzlādēšanas gadījumā
ir normāli novērot elektrolītu tempe-
ratūras palielināšanos līdz vārīšanās
temperatūrai.
Pēc pieslēgšanas
Kad akumulators pieslēgts, pirms dzi-
nēja iedarbināšanas pagaidiet minūti,
lai sāktu darboties elektroniskās iekār-
tas. Ja pēc tam šo ierīču darbā tomēr
novērojami traucējumi, konsultējieties
CITROËN pārstāvniecībā vai kvalifi cē-
tā remontdarbnīcā.
Skatoties attiecīgo nodaļu, jums pašiem
jāiestata no jauna :
- sekvenču elektriskie logu pacēlāji,
- jumta lūka,
- integrētā navigācijas sistēma.
Pirms pievienošanas
Pirms atvienot akumulatoru, pēc aizde-
dzes izslēgšanas, nogaidiet 2 minūtes.
Pirms atvienot akumulatoru, aizveriet
logus, jumta lūku, durvis un bagāžas
nodalījuma pārsegu.
Page 155 of 244
IX
PRAKTISKĀ INFORMĀCIJA
153

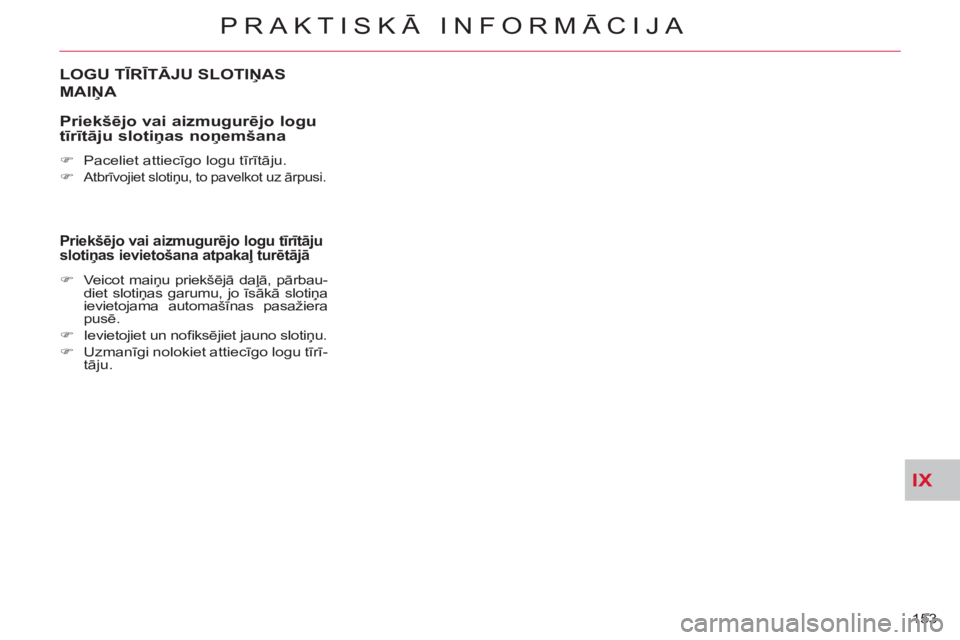

LOGU TĪRĪTĀJU SLOTIŅAS
MAIŅA
Priekšē
jo vai aizmugurējo logu
tīrītāju slotiņas noņemšana
)
Paceliet attiecīgo logu tīrītāju.
)
Atbrīvojiet slotiņu, to pavelkot uz ārpusi.
Priekšējo vai aizmugurējo logu tīrītāju
slotiņas ievietošana atpakaļ turētāj—
)
Veicot maiņu priekšējā daļā, pārbau-
diet slotiņas garumu, jo īsākā slotiņa
ievietojama automašīnas pasažiera
pusē.
)
Ievietojiet un nofi ksējiet jauno slotiņu.
)
Uzmanīgi nolokiet attiecīgo logu tīrī-
tāju.
Page 156 of 244
IX
!
PRAKTISKĀ INFORMĀCIJA
154

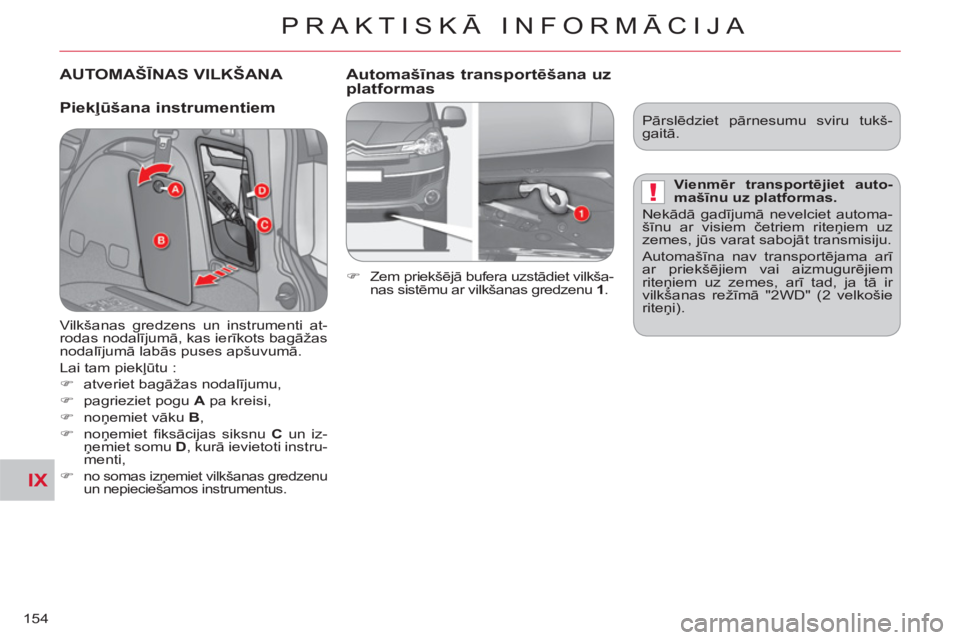

AUTOMAŠĪNAS VILKŠANA
Piekļūšana instrumentiem
Automašīnas transportēšana uzplatformas
)
Zem priekšējā bufera uzstādiet vilkša-
nas sistēmu ar vilkšanas gredzenu 1.
Vilkšanas gredzens un instrumenti at-
rodas nodalījumā, kas ierīkots bagāžas
nodalījumā labās puses apšuvumā.
Lai tam piekļūtu :
)
atveriet bagāžas nodalījumu,
)
pagrieziet pogu A
pa kreisi,
)
noņemiet vāku B
,
)
noņemiet fi ksācijas siksnu C
un iz-
ņemiet somu D
, kurā ievietoti instru-
menti,
)
no somas izņemiet vilkšanas gredzenu
un nepieciešamos instrumentus.
Pārslēdziet pārnesumu sviru tukš-
gaitā.
Vienmēr transportējiet auto-
mašīnu uz platformas.
Nekādā gadījumā nevelciet automa-
šīnu ar visiem četriem riteņiem uz
zemes, jūs varat sabojāt transmisiju.
Automašīna nav transportējama arī
ar priekšējiem vai aizmugurējiem
riteņiem uz zemes, arī tad, ja tā ir
vilkšanas režīmā "2WD" (2 velkošie
riteņi).
Page 157 of 244
IX
!
PRAKTISKĀ INFORMĀCIJA
155

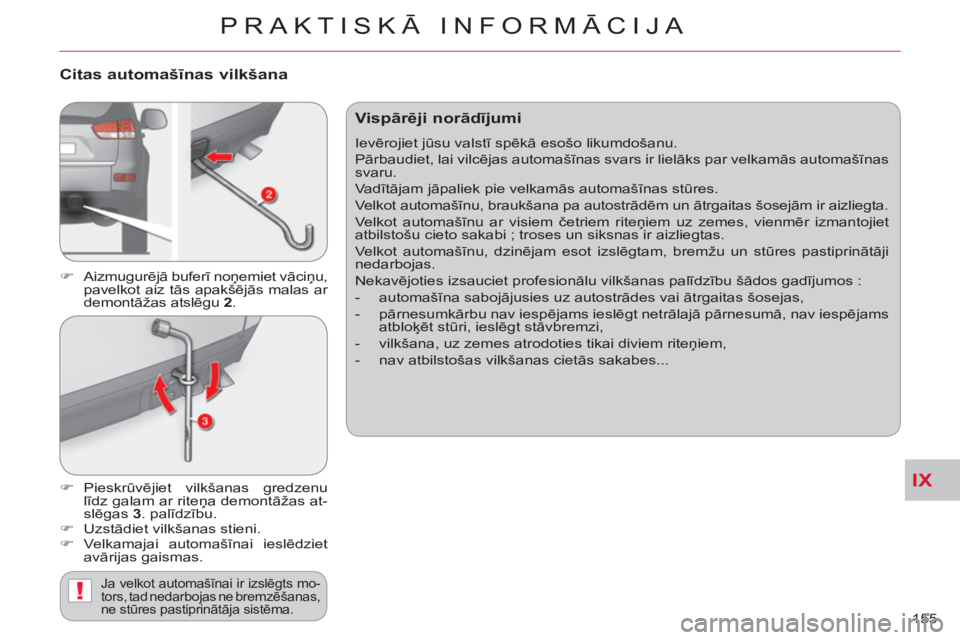

Citas automašīnas vilkšana
)
Aizmugurējā buferī noņemiet vāciņu,
pavelkot aiz tās apakšējās malas ar
demontāžas atslēgu 2.
)
Pieskrūvējiet vilkšanas gredzenu
līdz galam ar riteņa demontāžas at-
slēgas 3. palīdzību.
)
Uzstādiet vilkšanas stieni.
)
Velkamajai automašīnai ieslēdziet
avārijas gaismas.
Ja velkot automašīnai ir izslēgts mo-
tors, tad nedarbojas ne bremzēšanas,
ne stūres pastiprinātāja sistēma.
Vispārēji norādījumi
Ievērojiet jūsu valstī spēkā esošo likumdošanu.
Pārbaudiet, lai vilcējas automašīnas svars ir lielāks par velkamās automašīnas
svaru.
Va dītājam jāpaliek pie velkamās automašīnas stūres.
Velkot automašīnu, braukšana pa autostrādēm un ātrgaitas šosejām ir aizliegta.
Velkot automašīnu ar visiem četriem riteņiem uz zemes, vienmēr izmantojiet
atbilstošu cieto sakabi ; troses un siksnas ir aizliegtas.
Velkot automašīnu, dzinējam esot izslēgtam, bremžu un stūres pastiprinātāji
nedarbojas.
Nekavējoties izsauciet profesionālu vilkšanas palīdzību šādos gadījumos :
- automašīna sabojājusies uz autostrādes vai
ātrgaitas šosejas,
- pārnesumkārbu nav iespējams ieslēgt netrālajā pārnesumā, nav iespējams
atbloķēt stūri, ieslēgt stāvbremzi,
- vilkšana, uz zemes atrodoties tikai diviem riteņiem,
- nav atbilstošas vilkšanas cietās sakabes...
Page 158 of 244
IX
!
!
PRAKTISKĀ INFORMĀCIJA
156

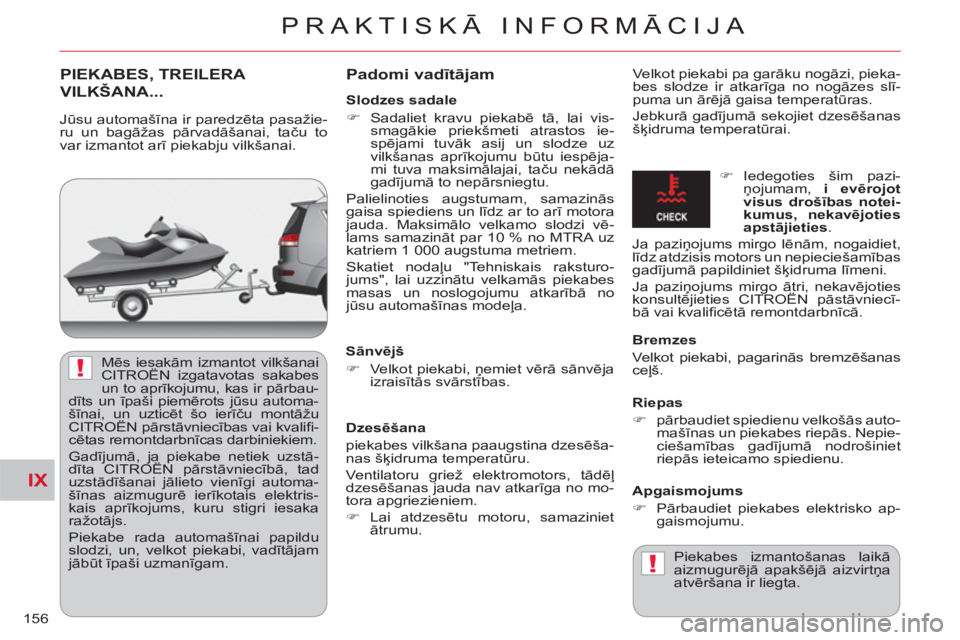

PIEKABES, TREILERA
VILKŠANA...
Padomi vadītā
jam
Velkot piekabi pa garāku nogāzi, pieka-
bes slodze ir atkarīga no nogāzes slī-
puma un ārējā gaisa temperatūras.
Jebkurā gadījumā sekojiet dzesēšanas
šķidruma temperatūrai.
Sānvējš
)
Velkot piekabi, ņemiet vērā sānvēja
izraisītās svārstības.
Dzesēšana
piekabes vilkšana paaugstina dzesēša-
nas šķidruma temperatūru.
Ventilatoru griež elektromotors, tādēļ
dzesēšanas jauda nav atkarīga no mo-
tora apgriezieniem.
)
Lai atdzesētu motoru, samaziniet
ātrumu.
Bremzes
Velkot piekabi, pagarinās bremzēšanas
ceļš.
Riepas
)
pārbaudiet spiedienu velkošās auto-
mašīnas un piekabes riepās. Nepie-
ciešamības gadījumā nodrošiniet
riepās ieteicamo spiedienu.
Apgaismojums
)
Pārbaudiet piekabes elektrisko ap-
gaismojumu.
)
Iedegoties šim pazi-
ņojumam, i
evērojot
visus drošības notei-
kumus, nekavējoties
apstājieties
.
Ja paziņojums mirgo lēnām, nogaidiet,
līdz atdzisis motors un nepieciešamības
gadījumā papildiniet šķidruma līmeni.
Ja paziņojums mirgo ātri, nekavējoties
konsultējieties CITROËN pāstāvniec
ī-
bā vai kvalifi cētā remontdarbnīcā.
Piekabes izmantošanas laikā
aizmugurējā apakšējā aizvirtņa
atvēršana ir liegta.
Mēs iesakām izmantot vilkšanai
CITROËN izgatavotas sakabes
un to aprīkojumu, kas ir pārbau-
dīts un īpaši piemērots jūsu automa-
šīnai, un uzticēt šo ierīču montāžu
CITROËN pārstāvniecības vai kvalifi -
cētas remontdarbnīcas darbiniekiem.
Gadījumā, ja piekabe netiek uzstā-
dīta CITROËN pārstāvniecībā, tad
uzstādī
šanai jālieto vienīgi automa-
šīnas aizmugurē ierīkotais elektris-
kais aprīkojums, kuru stigri iesaka
ražotājs.
Piekabe rada automašīnai papildu
slodzi, un, velkot piekabi, vadītājam
jābūt īpaši uzmanīgam.
Jūsu automašīna ir paredzēta pasažie-
ru un bagāžas pārvadāšanai, taču to
var izmantot arī piekabju vilkšanai.
Slodzes sadale
)
Sadaliet kravu piekabē tā, lai vis-
smagākie priekšmeti atrastos ie-
spējami tuvāk asij un slodze uz
vilkšanas aprīkojumu būtu iespēja-
mi tuva maksimālajai, taču nekādā
gadījumā to nepārsniegtu.
Palielinoties augstumam, samazinās
gaisa spiediens un līdz ar to arī motora
jauda. Maksimālo velkamo slodzi vē-
lams samazināt par 10 % no MTRA uz
katriem 1 000 augstuma metriem.
Skatiet nodaļu "Tehniskais raksturo-
jums", lai uzzinātu velkamās piekabes
masas un noslogojumu atkarībā no
jūsu automašīnas modeļa.
Page 159 of 244
IX
PRAKTISKĀ INFORMĀCIJA
157

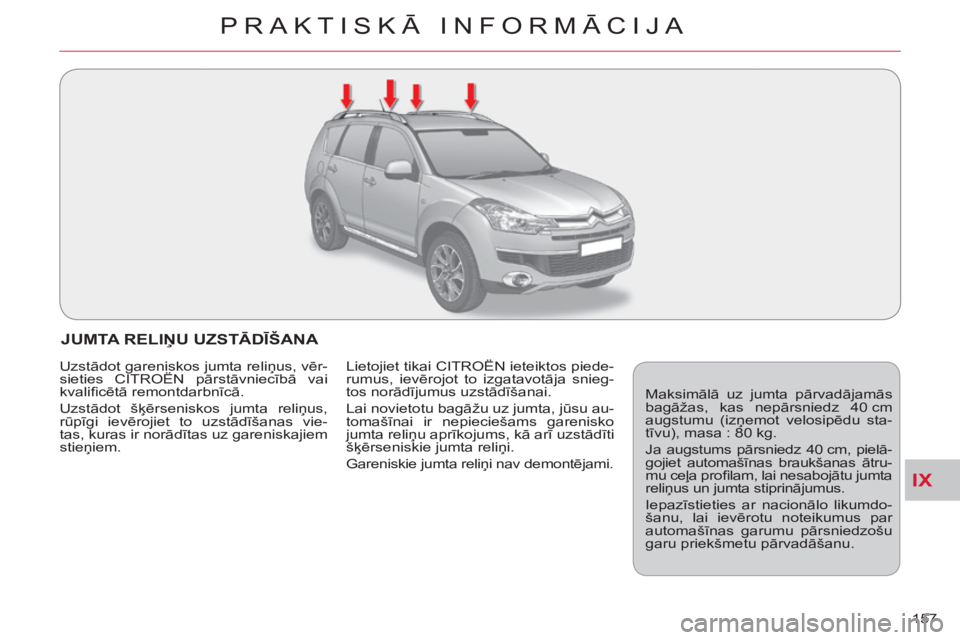

JUMTA RELIŅU UZSTĀDĪŠANA
Maksimālā uz jumta pārvadājamās
bagāžas, kas nepārsniedz 40 cm
augstumu (izņemot velosipēdu sta-
tīvu), masa : 80 kg.
Ja augstums pārsniedz 40 cm, pielā-
gojiet automašīnas braukšanas ātru-
mu ceļa profi lam, lai nesabojātu jumta
reliņus un jumta stiprinājumus.
Iepazīstieties ar nacionālo likumdo-
šanu, lai ievērotu noteikumus par
automašīnas garumu pārsniedzošu
garu priekšmetu pārvadāšanu. Uzstādot gareniskos jumta reliņus, vēr-
sieties CITROËN pārstāvniecībā vai
kvalifi cētā remontdarbnīcā.
Uzstādot šķērseniskos jumta reliņus,
rūpīgi ievērojiet to uzstādīšanas vie-
tas, kuras ir norādītas uz gareniskajiem
stieņiem. Lietojiet tikai CITROËN ieteiktos piede-
rumus, ievērojot to izgatavotāja snieg-
tos norādījumus uzstādīšanai.
Lai novietotu bagāžu uz jumta, jūsu au-
tomašīnai ir nepieciešams garenisko
jumta reliņu aprīkojums, kā arī uzstādīti
šķērseniskie jumta reliņi.
Gareniskie jumta reliņi nav demontējami.
Page 160 of 244
IX
!
PRAKTISKĀ INFORMĀCIJA
158

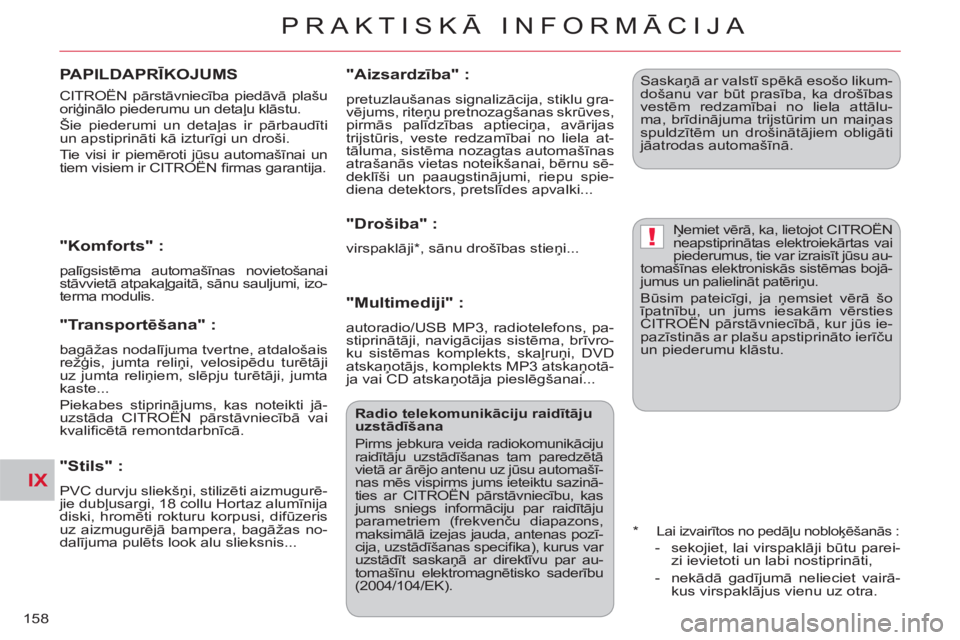

CITROËN pārstāvniecība piedāvā plašu
oriģinālo piederumu un detaļu klāstu.
Šie piederumi un detaļas ir pārbaudīti
un apstiprināti kā izturīgi un droši.
Tie visi ir piemēroti jūsu automašīnai un
tiem visiem ir CITROËN fi rmas garantija.
"Komforts" :
palīgsistēma automašīnas novietošanai
stāvvietā atpakaļgaitā, sānu sauljumi, izo-
terma modulis.
"Transportēšana" :
bagāžas nodalījuma tvertne, atdalošais
režģis, jumta reliņi, velosipēdu turētāji
uz jumta reliņiem, slēpju turētāji, jumta
kaste...
Piekabes stiprinājums, kas noteikti jā-
uzstāda CITROËN pārstāvniecībā vai
kvalifi cētā remontdarbnīcā.
"Aizsardzība" :
pretuzlaušanas signalizācija, stiklu gra-
vējums, riteņu pretnozagšanas skrūves,
pirmās palīdzības aptieciņa, avārijas
trijstūris, veste redzamībai no liela at-
tāluma, sistēma nozagtas automašīnas
atrašanās vietas noteikšanai, bērnu sē-
deklīši un paaugstinājumi, riepu spie-
diena detektors, pretslīdes apvalki...
"Drošiba" :
virspaklāji * , sānu drošības stieņi...
"Multimediji" :
autoradio/USB MP3, radiotelefons, pa-
stiprinātāji, navigācijas sistēma, brīvro-
ku sistēmas komplekts, skaļruņi, DVD
atskaņotājs, komplekts MP3 atskaņotā-
ja vai CD atskaņotāja pieslēgšanai...
Saskaņā ar valstī spēkā esošo likum-
došanu var būt prasība, ka drošības
vestēm redzamībai no liela attālu-
ma, brīdinājuma trijstūrim un maiņas
spuldzītēm un drošinātājiem obligāti
jāatrodas automašīnā.
Ņemiet vērā, ka, lietojot CITROËN
neapstiprinātas elektroiekārtas vai
piederumus, tie var izraisīt jūsu au-
tomašīnas elektroniskās sistēmas bojā-
jumus un palielināt patēriņu.
Būsim pateicīgi, ja ņemsiet vērā šo
īpatnību, un jums iesakām vērsties
CITROËN pārstāvniecībā, kur jūs ie-
pazīstinās ar plašu apstiprināto ierīču
un piederumu klāstu.
Radio telekomunikāciju raidītāju
uzstādīšana
Pirms jebkura veida radiokomunikāciju
raidītāju uzstādīšanas tam paredzētā
vietā ar ārējo antenu uz jūsu automašī-
nas mēs vispirms jums ieteiktu sazinā-
ties ar CITROËN pārstāvniecību, kas
jums sniegs informāciju par raidīt
āju
parametriem (frekvenču diapazons,
maksimālā izejas jauda, antenas pozī-
cija, uzstādīšanas specifi ka), kurus var
uzstādīt saskaņā ar direktīvu par au-
tomašīnu elektromagnētisko saderību
(2004/104/EK).
*
Lai izvairītos no pedāļu nobloķēšanās :
- sekojiet, lai virspaklāji būtu parei-
zi ievietoti un labi nostiprināti,
- nekādā gadījumā nelieciet vairā-
kus virspaklājus vienu uz otra.
"Stils" :
PVC durvju sliekšņi, stilizēti aizmugurē-
jie dubļusargi, 18 collu Hortaz alumīnija
diski, hromēti rokturu korpusi, difūzeris
uz aizmugurējā bampera, bagāžas no-
dalījuma pulēts look alu slieksnis...
PAPILDAPRĪKOJUMS
