CITROEN C-CROSSER 2012 Lietošanas Instrukcija (in Latvian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-CROSSER, Model: CITROEN C-CROSSER 2012Pages: 244, PDF Size: 7.78 MB
Page 141 of 244
IX
PRAKTISKĀ INFORMĀCIJA
139

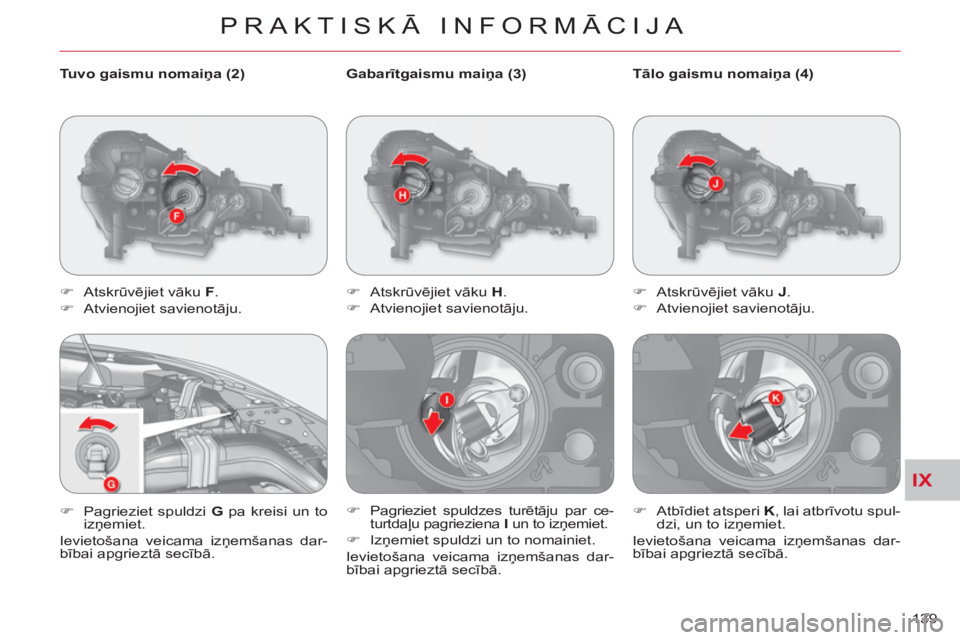

Gabarītgaismu maiņa (3)
)
Atskrūvējiet vāku H
.
)
Atvienojiet savienotāju.
)
Pagrieziet spuldzes turētāju par ce-
turtdaļu pagrieziena I
un to izņemiet.
)
Izņemiet spuldzi un to nomainiet.
Ievietošana veicama izņemšanas dar-
bībai apgrieztā secībā.
)
Atskrūvējiet vāku F
.
)
Atvienojiet savienotāju .
)
Pagrieziet spuldzi G
pa kreisi un to
izņemiet.
Ievietošana veicama izņemšanas dar-
bībai apgrieztā secībā.
Tuvo gaismu nomaiņa (2)
Tālo gaismu nomaiņa (4)
)
Atskrūvējiet vāku J
.
)
Atvienojiet savienotāju .
)
Atbīdiet atsperi K , lai atbrīvotu spul-
dzi, un to izņemiet.
Ievietošana veicama izņemšanas dar-
bībai apgrieztā secībā.
Page 142 of 244
IX
PRAKTISKĀ INFORMĀCIJA
140

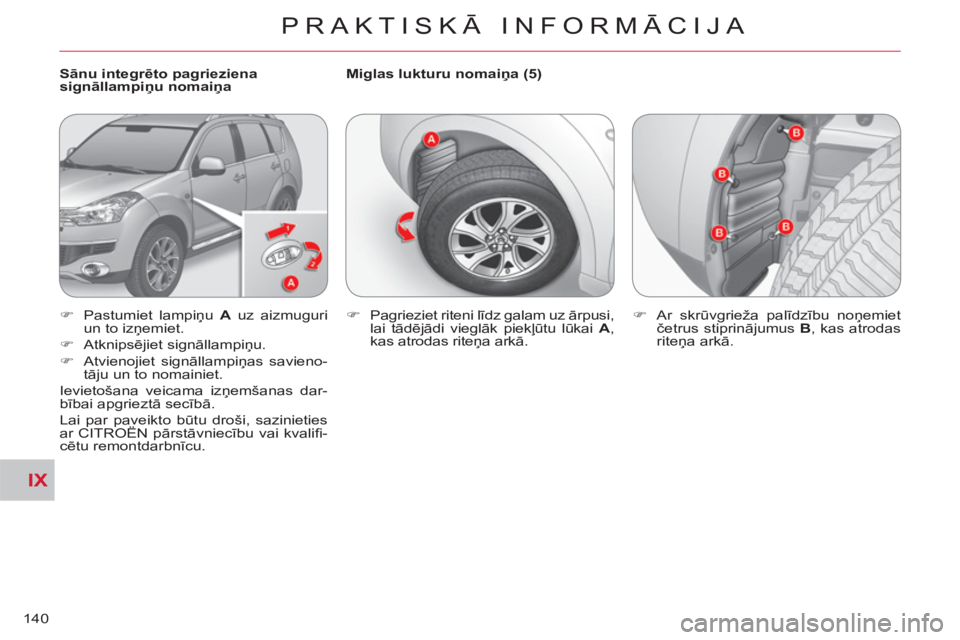

Sānu integrēto pagrieziena
signāllampiņu nomaiņa
Miglas lukturu nomaiņa (5)
)
Pastumiet lampiņu A
uz aizmuguri
un to izņemiet.
)
Atknipsējiet signāllampiņu.
)
Atvienojiet signāllampiņas savieno-
tāju un to nomainiet.
Ievietošana veicama izņemšanas dar-
bībai apgrieztā secībā.
Lai par paveikto būtu droši, sazinieties
ar CITROËN pārstāvniecību vai kvalifi -
cētu remontdarbnīcu.
)
Pagrieziet riteni līdz galam uz ārpusi,
lai tādējādi vieglāk piekļūtu lūkai A
,
kas atrodas riteņa arkā.
)
Ar skrūvgrieža palīdzību noņemiet
četrus stiprinājumus B
, kas atrodas
riteņa arkā.
Page 143 of 244
IX
PRAKTISKĀ INFORMĀCIJA
141
)

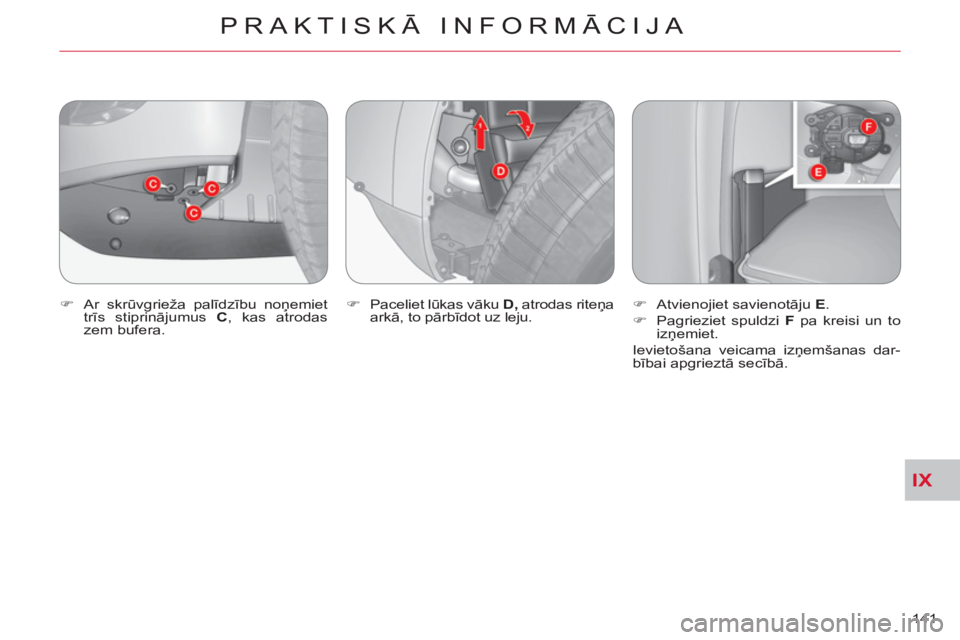

Ar skrūvgrieža palīdzību noņemiet
trīs stiprinājumus C
, kas atrodas
zem bufera.
)
Paceliet lūkas vāku D,
atrodas riteņa
arkā, to pārbīdot uz leju.
)
Atvienojiet savienotāju E
.
)
Pagrieziet spuldzi F
pa kreisi un to
izņemiet.
Ievietošana veicama izņemšanas dar-
bībai apgrieztā secībā.
Page 144 of 244
IX
PRAKTISKĀ INFORMĀCIJA
142

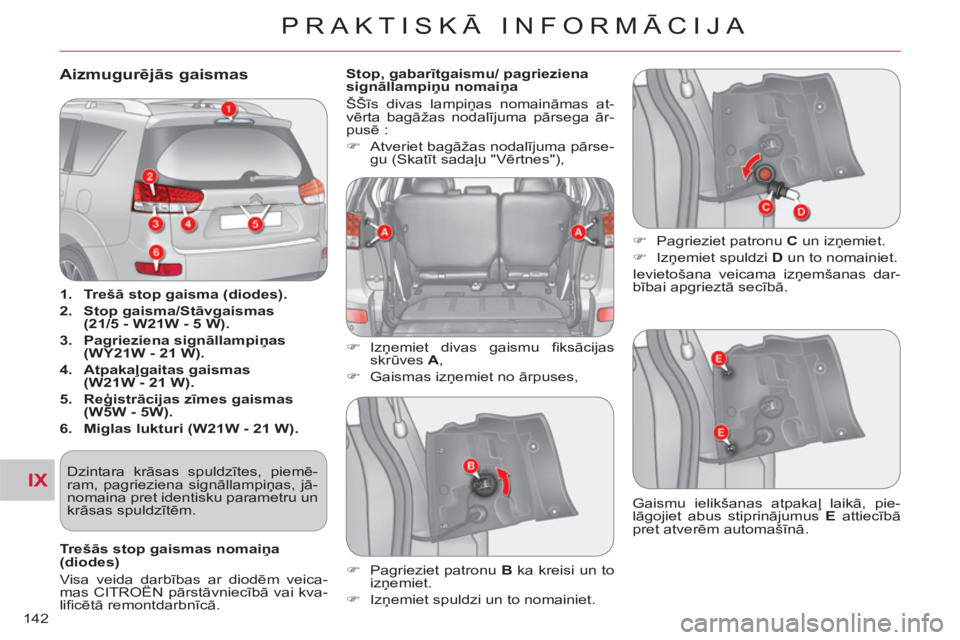

Aizmugurēj—s gaismas
1.
Trešā stop gaisma (diodes).
2.
Stop gaisma/Stāvgaismas
(21/5 - W21W - 5 W).
3.
Pagrieziena signāllampiņas
(WY21W - 21 W).
4.
Atpakaļgaitas gaismas
(W21W - 21 W).
5.
R
eģistrācijas zīmes gaismas
(W5W - 5W).
6.
Miglas lukturi (W21W - 21 W).
Stop, gabarītgaismu/ pagrieziena
signāllampiņu nomaiņa
ŠŠīs divas lampiņas nomaināmas at-
vērta bagāžas nodalījuma pārsega ār-
pusē :
)
Atveriet bagāžas nodalījuma pārse-
gu (Skatīt sadaļu "Vērtnes"),
)
Izņemiet divas gaismu fi ksācijas
skrūves A
,
)
Gaismas izņemiet no ārpuses,
)
Pagrieziet patronu C
un izņemiet.
)
Izņemiet spuldzi D
un to nomainiet
.
Ievietošana veicama izņemšanas dar-
bībai apgrieztā secībā.
)
Pagrieziet patronu B
ka kreisi un to
izņemiet.
)
Izņemiet spuldzi un to nomainiet. Gaismu ielikšanas atpakaļ laikā, pie-
lāgojiet abus stiprinājumus E
attiecībā
pret atverēm automašīnā. Dzintara krāsas spuldzītes, piemē-
ram, pagrieziena signāllampiņas, jā-
nomaina pret identisku parametru un
krāsas spuldzītēm.
Trešās stop gaismas nomaiņa
(diodes)
Visa veida darbības ar diodēm veica-
mas CITROËN pārstāvniecībā vai kva-
lifi cētā remontdarbnīcā.
Page 145 of 244
IX
PRAKTISKĀ INFORMĀCIJA
143

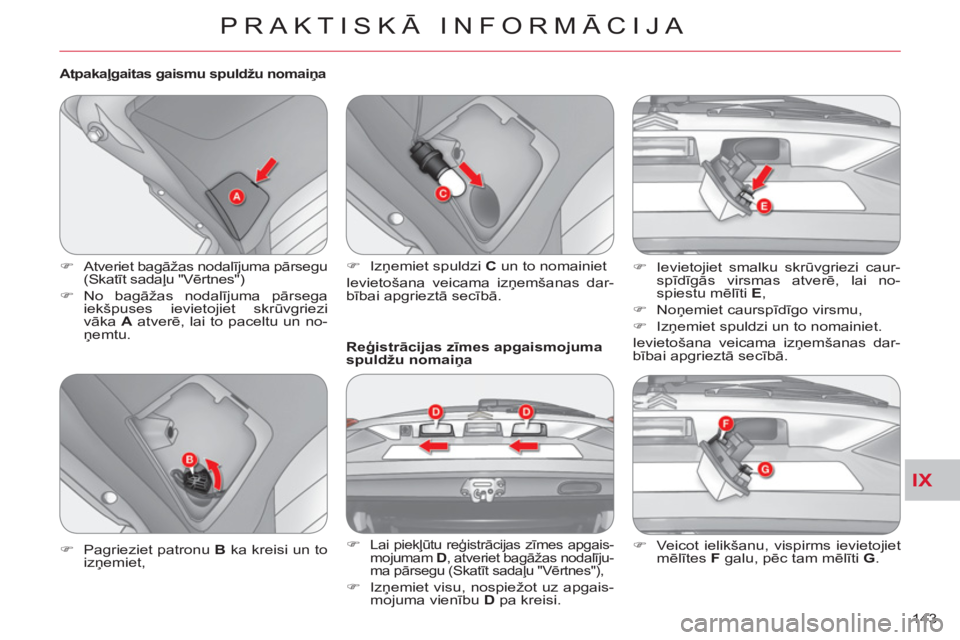

Atpakaļgaitas gaismu spuldžu nomaiņa
)
Atveriet bagāžas nodalījuma pārsegu
(Skatīt sadaļu "Vērtnes")
)
No bagāžas nodalījuma pārsega
iekšpuses ievietojiet skrūvgriezi
vāka A
atverē, lai to paceltu un no-
ņemtu.
Reģistrācijas zīmes apgaismojuma
spuldžu nomaiņa
)
Lai piekļūtu reģistrācijas zīmes apgais-
mojumam D
, atveriet bagāžas nodalīju-
ma pārsegu (Skatīt sadaļu "Vērtnes"),
)
Izņemiet visu, nospiežot uz apgais-
mojuma vienību D
pa kreisi.
)
Pagrieziet patronu B
ka kreisi un to
izņemiet,
)
Izņemiet spuldzi C
un to nomainiet
Ievietošana veicama izņemšanas dar-
bībai apgrieztā secībā.
)
Ievietojiet smalku skrūvgriezi caur-
spīdīgās virsmas atverē, lai no-
spiestu mēlīti E
,
)
Noņemiet caurspīdīgo virsmu,
)
Izņemiet spuldzi un to nomainiet.
Ievietošana veicama izņemšanas dar-
bībai apgrieztā secībā.
)
Veicot ielikšanu, vispirms ievietojiet
mēlītes F galu, pēc tam mē
līti G.
Page 146 of 244
IX
PRAKTISKĀ INFORMĀCIJA
144

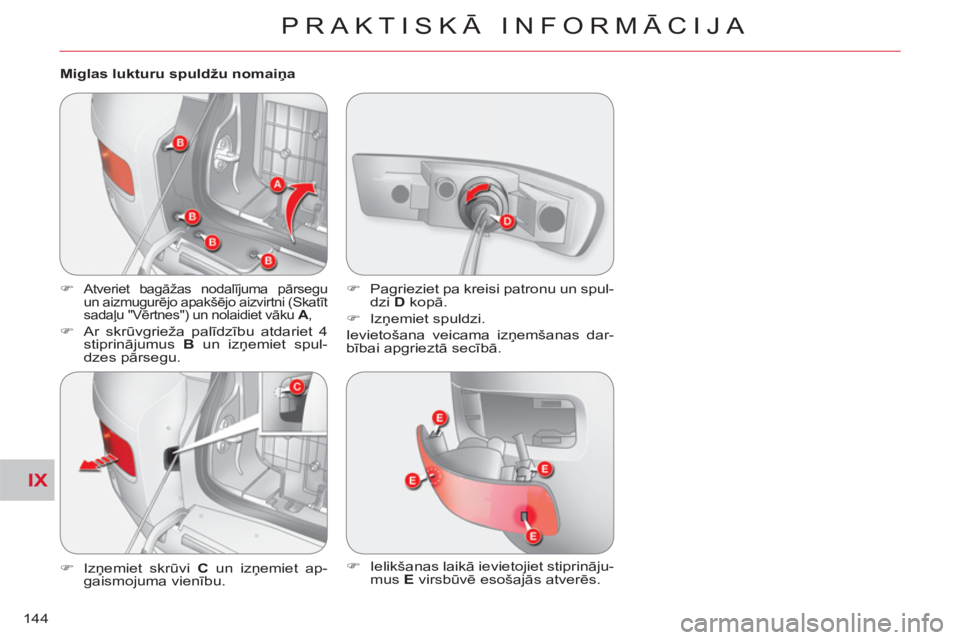

Miglas lukturu spuldžu nomaiņa
)
Atveriet bagāžas nodalījuma pārsegu
un aizmugurējo apakšējo aizvirtni (Skatīt
sadaļu "Vērtnes") un nolaidiet vāku A
,
)
Ar skrūvgrieža palīdzību atdariet 4
stiprinājumus B
un izņemiet spul-
dzes pārsegu.
)
Izņemiet skrūvi C
un izņemiet ap-
gaismojuma vienību.
)
Pagrieziet pa kreisi patronu un spul-
dzi D
kopā.
)
Izņemiet spuldzi.
Ievietošana veicama izņemšanas dar-
bībai apgrieztā secībā.
)
Ielikšanas laikā ievietojiet stiprināju-
mus E
virsbūvē esošajās atverēs.
Page 147 of 244
IX
PRAKTISKĀ INFORMĀCIJA
145

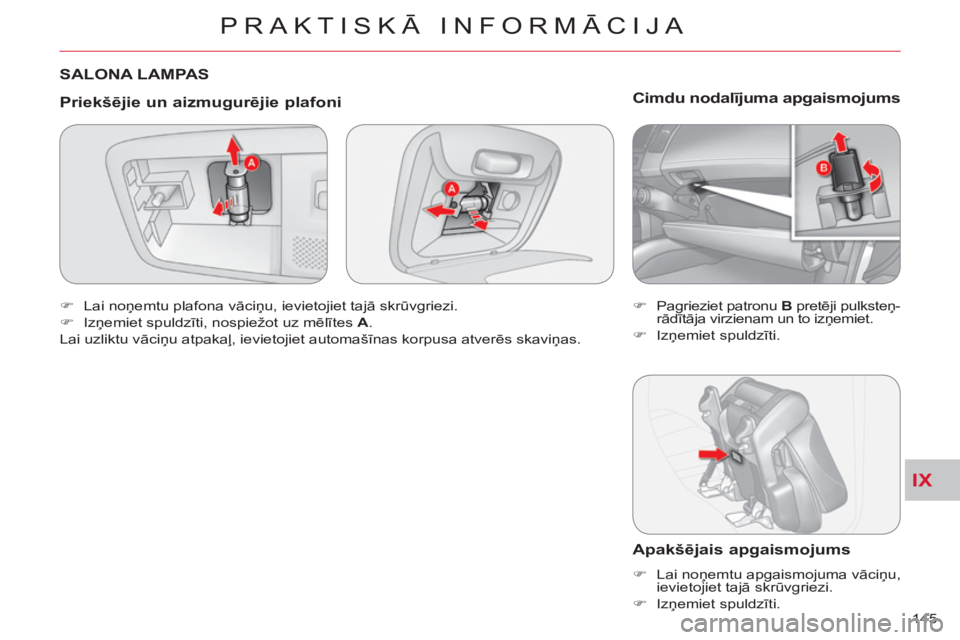

SALONA LAMPAS
Priekšējie un aizmugurējie plafoni
)
Lai noņemtu plafona vāciņu, ievietojiet tajā skrūvgriezi.
)
Izņemiet spuldzīti, nospiežot uz mēlītes A
.
Lai uzliktu vāciņu atpakaļ, ievietojiet automašīnas korpusa atverēs skaviņas.
Cimdu nodalījuma apgaismojums
)
Pagrieziet patronu B
pretēji pulksteņ-
rādītāja virzienam un to izņemiet.
)
Izņemiet spuldzīti.
Apakšējais apgaismojums
)
Lai noņemtu apgaismojuma vāciņu,
ievietojiet tajā skrūvgriezi.
)
Izņemiet spuldzīti.
Page 148 of 244
IX
!
PRAKTISKĀ INFORMĀCIJA
146

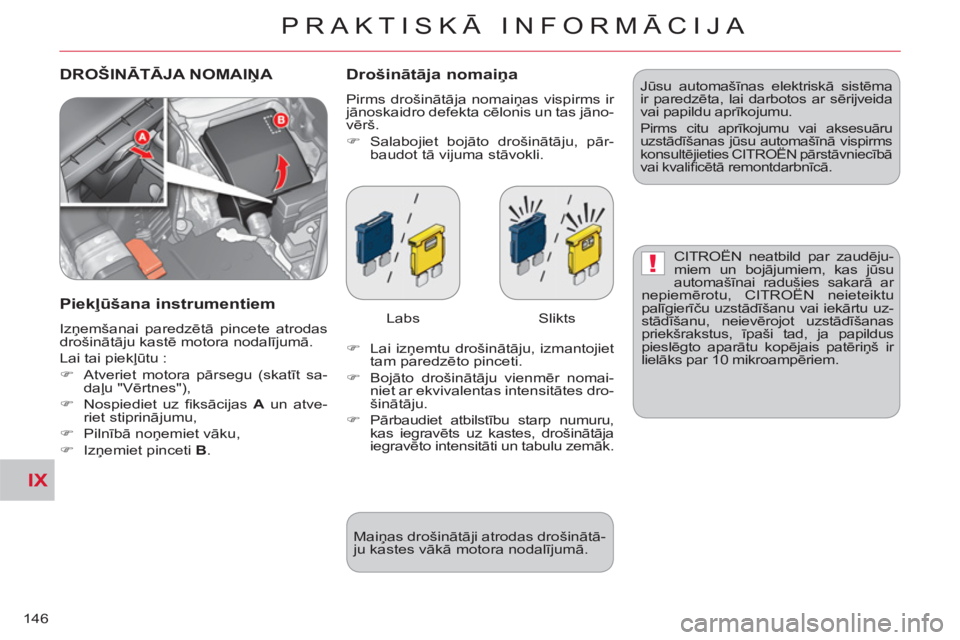

DROŠINĀTĀJA NOMAIŅA
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas vispirms ir
jānoskaidro defekta cēlonis un tas jāno-
vērš.
)
Salabojiet bojāto drošinātāju, pār-
baudot tā vijuma stāvokli.
Piekļūšana instrumentiem
Izņemšanai paredzētā pincete atrodas
drošinātāju kastē motora nodalījumā.
Lai tai piekļūtu :
)
Atveriet motora pārsegu (skatīt sa-
daļu "Vērtnes"),
)
Nospiediet uz fi ksācijas A
un atve-
riet stiprinājumu,
)
Pilnībā noņemiet vāku,
)
Izņemiet pinceti B
.
Labs Slikts
)
Lai izņemtu drošinātāju, izmantojiet
tam paredzēto pinceti.
)
Bojāto drošinātāju vienmēr nomai-
niet ar ekvivalentas intensitātes dro-
šinātāju.
)
Pārbaudiet atbilstību starp numuru,
kas iegravēts uz kastes, drošinātāja
iegravēto intensitāti un tabulu zemāk.
Maiņas drošinātāji atrodas drošinātā-
ju kastes vākā motora nodalījumā. Jūsu automašīnas elektriskā sistēma
ir paredzēta, lai darbotos ar sērijveida
vai papildu aprīkojumu.
Pirms citu aprīkojumu vai aksesuāru
uzstādīšanas jūsu automašīnā vispirms
konsultējieties CITROËN pārstāvniecībā
vai kvalifi cētā remontdarbnīcā.
CITROËN neatbild par zaudēju-
miem un bojājumiem, kas jūsu
automašīnai radušies sakarā ar
nepiemērotu, CITROËN neieteiktu
palīgierīču uzstādīšanu vai iekārtu uz-
stādīšanu, neievērojot uzstādīšanas
priekšrakstus, īpaši tad, ja papildus
pieslēgto aparātu kopējais patēriņš ir
lielāks par 10 mikroampēriem.
Page 149 of 244
IX
PRAKTISKĀ INFORMĀCIJA
147

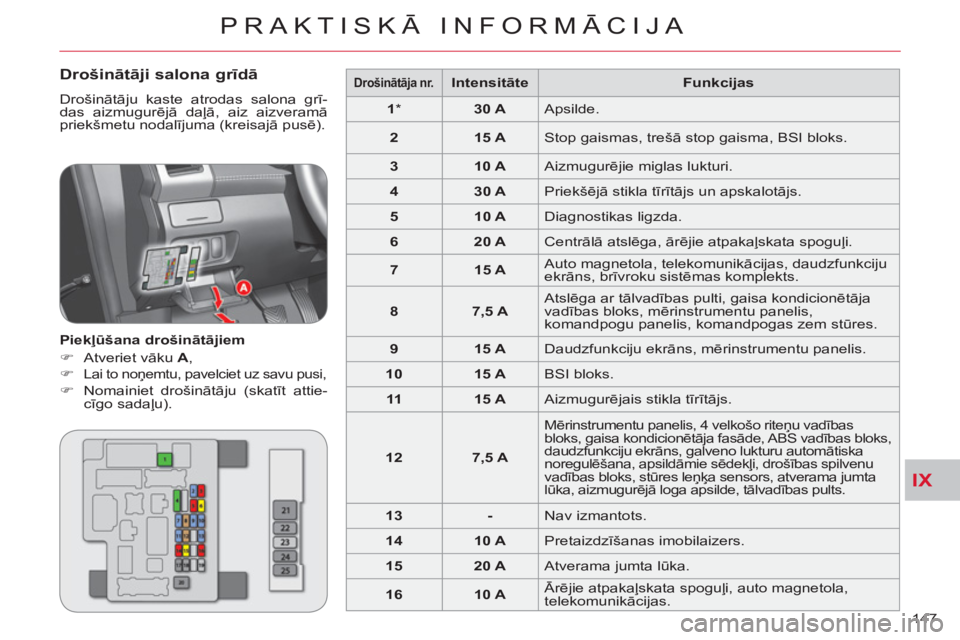

Drošinātāji salona grīdā
Drošinātāju kaste atrodas salona grī-
das aizmugurējā daļā, aiz aizveramā
priekšmetu nodalījuma (kreisajā pusē).
Piekļūšana drošinātājiem
)
Atveriet vāku A
,
)
Lai to noņemtu, pavelciet uz savu pusi,
)
Nomainiet drošinātāju (skatīt attie-
cīgo sadaļu).
Drošinātāja nr.
Intensitāte
Funkcijas
1
*
30 A
Apsilde.
2
15 A
Stop gaismas, trešā stop gaisma, BSI bloks.
3
10 A
Aizmugurējie miglas lukturi.
4
30 A
Priekšējā stikla tīrītājs un apskalotājs.
5
10 A
Diagnostikas ligzda.
6
20 A
Centrālā atslēga, ārējie atpakaļskata spoguļi.
7
15 A
Auto magnetola, telekomunikācijas, daudzfunkciju
ekrāns, brīvroku sistēmas komplekts.
8
7,5 A
Atslēga ar tālvadī
bas pulti, gaisa kondicionētāja
vadības bloks, mērinstrumentu panelis,
komandpogu panelis, komandpogas zem stūres.
9
15 A
Daudzfunkciju ekrāns, mērinstrumentu panelis.
10
15 A
BSI bloks.
11
15 A
Aizmugurējais stikla tīrītājs.
12
7,5 A
Mērinstrumentu panelis, 4 velkošo riteņu vadības
bloks, gaisa kondicionētāja fasāde, ABS vadības bloks,
daudzfunkciju ekrāns, galveno lukturu automātiska
noregulēšana, apsildāmie sēdekļi, drošības spilvenu
vadības bloks, stūres leņķa sensors, atverama jumta
lūka, aizmugurējā loga apsilde, tālvadības pults.
13
-
Nav izmantots.
14
10 A
Pretaizdzīšanas imobilaizers.
15
20 A
Atverama jumta lūka.
16
10 A
Ārējie atpakaļskata spoguļi, auto magnetola,
telekomunikācijas.
Page 150 of 244
IX
!
PRAKTISKĀ INFORMĀCIJA
148

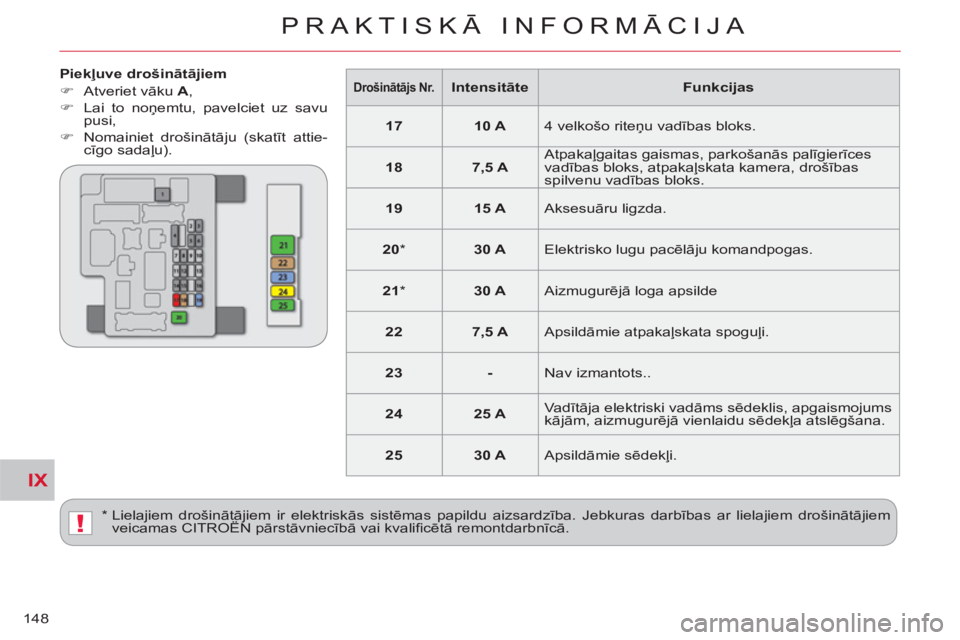

Piekļuve drošinātājiem
)
Atveriet vāku A
,
)
Lai to noņemtu, pavelciet uz savu
pusi,
)
Nomainiet drošinātāju (skatīt attie-
cīgo sadaļu).
* Lielajiem drošinātājiem ir elektriskās sistēmas papildu aizsardzība. Jebkuras darbības ar lielajiem drošinātājiem
veicamas CITROËN pārstāvniecībā vai kvalifi cētā remontdarbnīcā.
Drošinātājs Nr.
Intensitāte
Funkcijas
17
10 A
4 velkošo riteņu vadības bloks.
18
7,5 A
Atpakaļgaitas gaismas, parkošanās palīgierīces
vadības bloks, atpakaļskata kamera, drošības
spilvenu vadības bloks.
19
15 A
Aksesuāru ligzda.
20
*
30 A
Elektrisko lugu pacēlāju komandpogas.
21
*
30 A
Aizmugurējā loga apsilde
22
7,5 A
Apsildāmie atpakaļskata spoguļi.
23
-
Nav izmantots..
24
25 A
Va dītāja elektriski vadā
ms sēdeklis, apgaismojums
kājām, aizmugurējā vienlaidu sēdekļa atslēgšana.
25
30 A
Apsildāmie sēdekļi.
