Page 10 of 257

8
Wprowadzenie
Stanowisko kierowcy
1.
Przełącznik regulatora prędkości /
ogranicznika prędkości.
2.
Dźwignia regulacji kierownicy.
3.
Przełącznik oświetlenia i kierunkowskazów. Sygnał dźwiękowy *
.4.
Zestaw wskaźników. 5.
Poduszka powietrzna kierowcy i sygnałdźwiękowy *
.
6.
Zapalniczka / Gniazdo zasilania osprzętu 12 V.Gniazdo USB / Jack.
7. Sterowanie ogrzewanego siedzenia.8.Otwieranie pokrywy wlewu paliwa. Otwieranie klapy bagażnika *
.
9.
Otwieranie pokrywy silnika. 10.Skrzynka bezpieczników.11.
Regulacja wysokości reflektorów. 12.Przycisk dynamicznej kontroli stabilności(ESP/ASR).
Przycisk otwarcia klapy bagażnika * .
Kontrolka alarmu.13.Regulacja zewnętrznych lusterek
wstecznych.14 .Nawiew boczny regulowany i zamykany.15. Dysza odmrażania lub osuszania szyby przednich drzwi.
*
W z
ależności od modelu.
Page 17 of 257

.
15
Wprowadzenie
Bezpieczna jazda
A.Przy włączonym zapłonie segmenty
wskazujące pozostały poziom paliwa
powinny się świecić. B.Przy pracującym silniku kontrolka
wskaźnika powiązana z minimalnym
poziomem paliwa powinna zgasnąć.
Zestaw wskaźników
Po włączeniu zapłonu zapalają siępomarańczowe i czer wone kontrolki alarmowe.
Przy pracującym silniku te same kontrolki
powinny zgasnąć.Jeżeli kontrolki pozostaną zapalone, należy przejść do odpowiedniej strony instrukcji
obsługi.
Kontrolki
23-3122
Zapalenie się tej kontrolki informuje o stanie
danej funkcji.
Listwa przełączników
102 A
.Wyłączenie systemu ESP/ASR.
49
B.Otwarcie klapy bagażnika (w zależności od modelu).
C.Kontrolka alarmowa.
46
Page 28 of 257

26
Kontrola jazdy
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.Może temu towarzyszyć sygnał dźwiękowy i komunikat na ekranie.
KontrolkaStanPrzyczynaDziałania / Uwagi
System poduszki powietrznejpasażera
na stałe. Przełącznik w schowku znajduje się
w położeniu "OFF" .
Czołowa poduszka powietrzna
pasażera jest wyłączona.W tym przypadku można
zainstalować fotelik dziecięcy "tyłem do kierunku jazdy".
Aby włączyć czołową poduszkę powietrzną pasażera,należy ustawić przełącznik w położeniu "ON" .
W tym wypadku nie należy montować fotelika
dziecięcego "tyłem do kierunku jazdy".
ESP/ASR na stałe. Przycisk w dolnej lewej części deski rozdzielczej jest wciśnięty. Kontrolka przycisku świeci się.
ESP/ASR jest wyłączony.
ESP: kontrola d
ynamiczna stabilności.
ASR: system zapobiegający poślizgowi kół.Nacisnąć przycisk, aby włączyć E
SP/ASR. Kontrolka gaśnie.
System ESP/ASR włącza się automatycznie po
uruchomieniu samochodu.
W przypadłku rozłączenia system aktywuje się
automat
ycznie powyżej 50 km/h.
Page 31 of 257

1
29
Kontrola jazdy
KontrolkaStanPrzyczynaDziałania / Uwagi
Dynamicznakontrola
stabilności (ESP/ASR)
miga. Uruchomienie regulacji ESP/ASR.System optymalizuje działanie układu napędowego ipoprawia stabilność pojazdu.
n
a stałe. Jeżeli system nie jest wyłączony (naciśnięcie przycisku i zapalenie
kontrolki), oznacza usterkę systemu
ESP/ASR.Sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
System autodiagnostyki silnika
na stałe. Usterka układu czystości spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się szybko z ASOsieci CITROËN lub z warsztatem specjalistycznym.
mi
ga. Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
System zapobiegający zablokowaniukół (ABS)
na stałe. Usterka systemu zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną prędkością i jak najszybciej skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Niesprawność silnika
na stałe napomarańczowo.Niewielka usterka silnika. Skontaktować się szybko z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
n
a stałe na czerwono. Poważne uszkodzenie silnika
uniemożliwiające dalszą jazdę. Należy bezwzględnie i bezpiecznie zatrzymać pojazd.
Zatrzymać się, wyłączyć zapłon i skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.

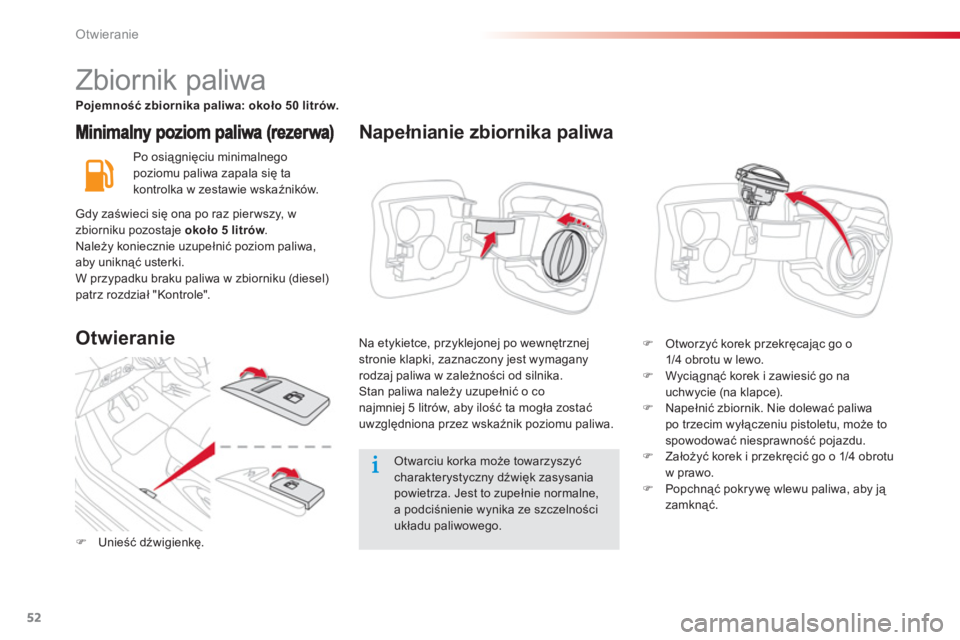

Page 54 of 257

52
Otwieranie
Po osiągnięciu minimalnego
poziomu paliwa zapala się takontrolka w zestawie wskaźników.
Otwarciu korka może towarzyszyćcharakterystyczny dźwięk zasysania powietrza. Jest to zupełnie normalne,a podciśnienie wynika ze szczelnościukładu paliwowego.
Zbiornik paliwa
Pojemność zbiornika paliwa: około 50 litrów.
Na etykietce, przyklejonej po wewnętrznej
stronie klapki, zaznaczony jest wymagany rodzaj paliwa w zależności od silnika.
Stan paliwa należy uzupełnić o co
najmniej 5 litrów, aby ilość ta mogła zostaćuwzględniona przez wskaźnik poziomu paliwa.
Napełnianie zbiornika paliwa
)Otworzyć korek przekręcając go o
1/4 obrotu w lewo. )Wyciągnąć korek i zawiesić go na
uchwycie (na klapce). )Napełnić zbiornik. Nie dolewać paliwa po trzecim wyłączeniu pistoletu, może tospowodować niesprawność pojazdu. )Założyć korek i przekręcić go o 1/4 obrotu
w prawo. )Popchnąć pokrywę wlewu paliwa, aby ją
zamknąć.
Otwieranie
)Unieść dźwigienkę.
Gdy zaświeci się ona po raz pier wszy, w
zbiorniku pozosta
je około 5 litrów. wNależy koniecznie uzupełnić poziom paliwa, aby uniknąć usterki.
W przypadku braku paliwa w zbiorniku (diesel) patrz rozdział "Kontrole".
