Starten – afzetten van de
motor
Diefstalbeveiliging
Elektronische startblokkering
In de sleutel is een chip aangebracht die over
een geheime code beschikt. Om te kunnen
starten, moet bij het aanzetten van het
contact deze code worden herkend door de
startblokkering.
Deze elektronische startblokkering blokkeert
het motormanagementsysteem even nadat het
contact is afgezet en voorkomt zo het starten
door onbevoegden.Bij een storing in het systeem
wordt u gewaarschuwd door dit
verklikkerlampje in combinatie met
een geluidssignaal en een melding
op het display.
De auto kan dan niet gestart worden.
Raadpleeg zo snel mogelijk het CITROËN-
netwerk.
Contactslot
Contact aanzetten
In deze stand werkt de elektrische uitrusting
van de auto en kan externe apparatuur worden
opgeladen.
Als het laadniveau van de accu een bepaalde
minimale grenswaarde heeft bereikt,
schakelt het systeem over op de eco-modus
de elektrische voeding wordt automatisch
uitgeschakeld zodat de accu voldoende
opgeladen blijft. Hang geen zware voor werpen aan de
sleutel of de afstandsbediening: dit kan
namelijk storingen aan het contactslot
veroorzaken.
Starten van de motor
De parkeerrem moet zijn
aangetrokken.
F

Z

et bij een handgeschakelde
versnellingsbak de versnellingshendel in
de neutraalstand en trap ver volgens het
koppelingspedaal volledig in.
F

S

electeer bij een auto met een
automatische transmissie de stand P en
trap ver volgens het rempedaal stevig in.
F

S

teek de sleutel in het contactslot; het
systeem herkent de code.
F

O

ntgrendel het stuurslot door tegelijkertijd
aan het stuur wiel en aan de contactsleutel
te draaien.
In bepaalde gevallen moet u flink aan
het stuur wiel draaien om de wielen vrij te
krijgen (bijvoorbeeld als de wielen naar
het trottoir zijn gestuurd).
Het contactslot heeft 3

standen:
-

stand 1


(Stop) : sleutel in het contactslot
steken en uit het contactslot verwijderen,
stuurslot vergrendeld,
-

stand 2


(Contact) : stuurslot ontgrendeld,
contact ingeschakeld, voorgloeien
dieselmotor, draaien van de motor,
-

stand 3


(Star ten) .
6
Rijden

88
Schakelindicator
Dit systeem adviseert de bestuurder op
te schakelen om het brandstofverbruik te
verminderen.
Bij uitvoeringen met automatische transmissie
werkt dit systeem alleen in de handbediende stand.
WerkingAfhankelijk van de rijomstandigheden en de
uitrusting van uw auto kan het systeem u
adviseren één of meer versnellingen over te
slaan. U kunt deze aanwijzingen opvolgen
zonder de tussenliggende versnellingen in te
hoeven schakelen.
Het is niet verplicht om de aanbevolen
versnellingen ook daadwerkelijk in te
schakelen. De keuze van de optimale
versnelling hangt namelijk altijd af van de
situatie op de weg, de verkeersdrukte en
de veiligheid. De bestuurder blijft derhalve
altijd zelf verantwoordelijk voor het al dan
niet opvolgen van een schakeladvies van het
systeem.
Deze functie kan niet worden uitgeschakeld.
Voorbeeld:
-
U r
ijdt in de derde versnelling.
-

U t
rapt het gaspedaal in. -

H
et systeem kan u adviseren een hogere
versnelling in te schakelen.
De informatie wordt in de vorm van een pijl op
het instrumentenpaneel weergegeven.
Bij auto's met handgeschakelde versnellingsbak
kan naast de pijl ook de geadviseerde
versnelling worden weergegeven.
Het systeem past het schakeladvies
aan de rijomstandigheden (helling,
belading van de auto enz.) en de rijstijl
van de bestuurder (veel vermogen nodig,
accelereren, remmen enz.) aan.
Het systeem zal u nooit adviseren om:
-
d
e eerste versnelling in te schakelen,
-
d

e achteruitversnelling in te schakelen,
-

t
erug te schakelen.
Stop & Start
Het Stop & Start-systeem zet de motor
tijdelijk af (STOP-stand) als u stopt (bij rood
licht, opstoppingen enz.). De motor wordt
automatisch opnieuw gestart (START-stand)
als u weer weg wilt rijden. Het starten gebeurt
direct, snel en stil.
Het Stop & Start-systeem is per fect afgestemd
op stadsgebruik en zorgt voor een lager
brandstofverbruik, minder uitstoot van
schadelijke stoffen en een aangename rust in
het interieur tijdens het wachten. Het Stop & Start-systeem maakt
gebruik van een speciale 12V-accu.
Laat eventuele werkzaamheden aan
deze accu uitsluitend uitvoeren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats. Raadpleeg de desbetreffende
rubriek voor meer informatie over de
12V-accu .
Rijden

89
Werking
Overgang naar de STOP-stand
Voor uw gebruiksgemak tijdens
parkeermanoeuvres zal het systeem
enkele seconden na het schakelen uit de
achteruitversnelling niet werken.
Het Stop & Start-systeem heeft geen
invloed op andere componenten, zoals de
remmen en de stuurbekrachtiging; deze
blijven normaal functioneren.
Nadat de auto tot stilstand is gekomen,
kan het een ogenblik duren voordat de
motor wordt afgezet.
Tank nooit als de motor in de STOP-stand
is gezet. Zet in dat geval altijd het contact
af.Bij auto's met een handgeschakelde
versnellingsbak : wanneer de
rijsnelheid lager is dan 20
km/h
of wanneer de auto stilstaat
(afhankelijk van de motor, gaat het
Stop & Start verklikkerlampje op
het instrumentenpaneel branden
en wordt de motor automatisch
afgezet als de versnellingsbak in de
neutraalstand wordt gezet en het
koppelingspedaal wordt losgelaten.
Bijzonderheden: STOP-stand niet
beschikbaar
De STOP-stand wordt niet geactiveerd als:
- H et bestuurdersportier is geopend.
-

D
e veiligheidsgordel van de bestuurder niet
is vastgemaakt.
-

D
e motor moet draaien om een
comfortabele temperatuur in het interieur te
behouden.
-

D
e ontwaseming is ingeschakeld.
-
E

r bepaalde bijzondere omstandigheden
zijn (laadtoestand accu, motortemperatuur,
rembekrachtiging, airconditioning...) die
regeling van het systeem vereisen.
Het verklikkerlampje Stop & Start
knippert een paar seconden en gaat
vervolgens uit.
Dit is volkomen normaal.
Overgang naar de START-stand
Bij auto's met een
handgeschakelde
versnellingsbak dooft dit Stop
& Start verklikkerlampje op het
instrumentenpaneel en wordt de
motor automatisch opnieuw gestart
als u het koppelingspedaal volledig
intrapt.
Bijzonderheden: START-stand
automatisch geactiveerd
Uit veiligheids- of comfortover wegingen wordt
de START-stand automatisch geactiveerd als:
-
H

et bestuurderportier wordt geopend.
-

D
e veiligheidsgordel van de bestuurder
wordt losgemaakt.
-

D
e snelheid van de auto hoger is dan
3
km/h bij een elektronisch gestuurde
versnellingsbak.
-
E

r bepaalde bijzondere omstandigheden
zijn (laadtoestand accu, motortemperatuur,
rembekrachtiging, airconditioning...)
die regeling van het systeem of de auto
vereisen.
Het verklikkerlampje Stop & Start
knippert een paar seconden en gaat
vervolgens uit.
Dit is volkomen normaal.
Uitschakelen / Handmatig
inschakelen
In bepaalde gevallen, bijvoorbeeld om het
thermische comfort in de auto op peil te
houden, kan het nuttig zijn het Stop & Start-
systeem uit te schakelen.
Het systeem kan bij aangezet contact op elk
gewenst moment worden uitgeschakeld.

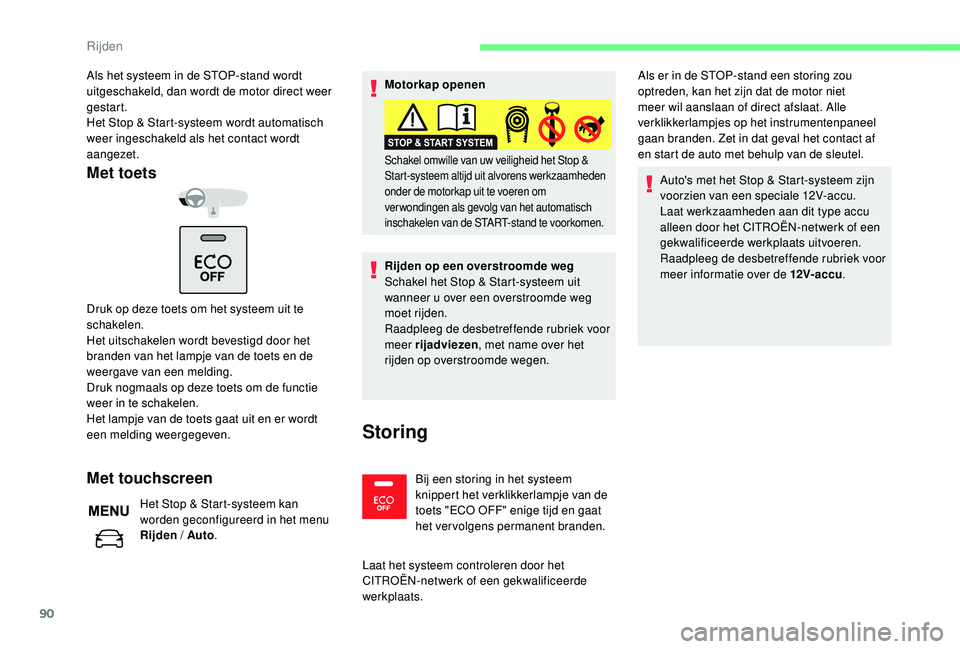

6
Rijden

90
Als het systeem in de STOP-stand wordt
uitgeschakeld, dan wordt de motor direct weer
gestart.
Het Stop & Start-systeem wordt automatisch
weer ingeschakeld als het contact wordt
aangezet.
Met toets
Druk op deze toets om het systeem uit te
schakelen.
Het uitschakelen wordt bevestigd door het
branden van het lampje van de toets en de
weergave van een melding.
Druk nogmaals op deze toets om de functie
weer in te schakelen.
Het lampje van de toets gaat uit en er wordt
een melding weergegeven.
Met touchscreen
Het Stop & Start-systeem kan
worden geconfigureerd in het menu
Rijden / Auto. Motorkap openen
Schakel omwille van uw veiligheid het Stop &
Start-systeem altijd uit alvorens werkzaamheden
onder de motorkap uit te voeren om
verwondingen als gevolg van het automatisch
inschakelen van de START-stand te voorkomen.
Rijden op een overstroomde weg
Schakel het Stop & Start-systeem uit
wanneer u over een overstroomde weg
moet rijden.
Raadpleeg de desbetreffende rubriek voor
meer rijadviezen
, met name over het
rijden op overstroomde wegen.
Storing
Bij een storing in het systeem
knippert het verklikkerlampje van de
toets "ECO OFF" enige tijd en gaat
het vervolgens permanent branden.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats. Als er in de STOP-stand een storing zou
optreden, kan het zijn dat de motor niet
meer wil aanslaan of direct afslaat. Alle
verklikkerlampjes op het instrumentenpaneel
gaan branden. Zet in dat geval het contact af
en start de auto met behulp van de sleutel.
Auto's met het Stop & Start-systeem zijn
voorzien van een speciale 12V-accu.
Laat werkzaamheden aan dit type accu
alleen door het CITROËN-netwerk of een
gekwalificeerde werkplaats uitvoeren.
Raadpleeg de desbetreffende rubriek voor
meer informatie over de 12V-accu .
Rijden

112
Motorkap
Openen
Open de motorkap niet als het hard waait.
Wees bij warme motor voorzichtig met het
bedienen van de veiligheidshaak en de
motorkapsteun (kans op brandwonden).
Sluiten
F Haal de motorkapsteun uit de uitsparing.
F Be vestig de motorkapsteun in de houder.
F

L
aat de motorkap voorzichtig zakken en laat
deze aan het einde van de slag in het slot
vallen.
F

T
rek aan de motorkap om te controleren of
deze goed is vergrendeld. Door de plaats van de hendel kan de
motorkap niet worden geopend zolang het
linker voorportier is gesloten.
Wees bij warme motor voorzichtig met het
bedienen van de veiligheidshaak en de
motorkapsteun (kans op brandwonden).
Gebruik het beschermde gedeelte.
Zorg er voor dat u bij geopende motorkap
niet tegen de hendel aan stoot.
Open de motorkap niet als het hard waait.
Schakel het Stop & Start-systeem altijd uit
als u handelingen onder de motorkap wilt
uitvoeren, om letsel door het automatisch
activeren van de START-stand te voorkomen.
De koelventilator kan ook gaan draaien
nadat de motor is afgezet: houd
daarom voor werpen en kleding uit de
buurt van de ventilator.
In verband met de aanwezigheid van
elektrische uitrustingen in de motorruimte
wordt geadviseerd om blootstelling aan
water (regen, wassen, ...) te beperken.
F

T

rek de hendel aan de onderzijde van het
dashboard naar u toe.
F

D

uw de veiligheidshaak naar links en open
de motorkap. F

N

eem de motorkapsteun uit de houder.
F

B

evestig de motorkapsteun in de uitsparing
om de motorkap geopend te houden.
Praktische informatie

116
Controles
Raadpleeg, tenzij anders aangegeven, het
onderhoudsschema van de fabrikant dat
betrekking heeft op de motoruitvoering van
uw auto voor het controleren van bepaalde
onderdelen.
Laat de controles eventueel uitvoeren door
het CITROËN-netwerk of een gekwalificeerde
werkplaats.
12V-accu
De accu is onderhoudsvrij.
Niettemin is het raadzaam om regelmatig
te controleren of de accupoolklemmen
goed vastzitten (bij uitvoeringen zonder
snelsluiting voor de accupoolklemmen) en
of de aansluitingen schoon zijn.
Raadpleeg voordat u werkzaamheden
uitvoert aan de 12V-accu de desbetreffende
rubriek voor meer informatie en de te nemen
voorzorgsmaatregelen.
Uitvoeringen met het Stop & Start-
systeem zijn voorzien van een speciale
12V- loodac c u.
Deze accu mag uitsluitend worden
vervangen door het CITROËN-netwerk of
door een gekwalificeerde werkplaats.
Luchtfilter
Laat de filters periodiek
ver vangen volgens de in het
onderhoudsschema van de fabrikant
aangegeven intervallen.
Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen .
Interieurfilter
Laat de filters periodiek
ver vangen volgens de in het
onderhoudsschema van de fabrikant
aangegeven intervallen.
Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen .
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Oliefilter
Laat bij het olie ver versen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
Roetfilter (diesel)
Als het roetfilter ver vuild begint te
raken, wordt u hierop geattendeerd
door het permanent branden
van dit lampje in combinatie met
een waarschuwingsmelding op
het display (afhankelijk van de
uitvoering).
Ga om het roetfilter te regenereren, zodra de
omstandigheden het toelaten, met een snelheid
van minimaal 60
km/h rijden tot het lampje
dooft.
Als het lampje blijft branden, is het minimale
brandstofadditiefniveau bereikt: raadpleeg de
rubriek "Niveau brandstofadditief".
Praktische informatie

136
Uitvoeringen met het Stop & Start-
systeem zijn voorzien van een speciale
12V- loodac c u.
Deze accu mag uitsluitend worden
vervangen door het CITROËN-netwerk of
door een gekwalificeerde werkplaats.
Het aanduwen om de motor te starten
is bij een auto met een automatische
transmissie niet toegestaan.
Toegang tot de accuStarten van de motor
met een hulpaccu en
startkabels
Als de accu van uw auto ontladen is, kan
de motor worden gestart met een hulpaccu
(externe accu of een accu van een andere
auto) en startkabels of een startbooster.
Start de motor nooit door een acculader
aan te sluiten.
Gebruik nooit een startbooster van 24
V
o f h o g e r.
Controleer eerst of de hulpaccu een
nominale spanning van 12


V en een
capaciteit minimaal gelijk aan die van de
ontladen accu heeft.
De twee auto's mogen elkaar niet raken.
Schakel alle stroomverbruikers
(audiosysteem, ruitenwissers, verlichting
enz.) van beide auto's uit.
Zorg er voor dat de startkabels zich niet
in de buurt van bewegende delen van de
motor (ventilator, riem enz.) bevinden.
Maak de klem van de pluspool (+) niet los
bij draaiende motor. F

S
tart de motor van de auto met de hulpaccu
en laat deze gedurende enkele minuten
draaien.
F

S
tel de startmotor in werking van de auto
met de lege accu en laat de motor draaien.
Als de motor niet direct start, zet dan het
contact af en wacht even alvorens een nieuwe
poging te doen.
De accu bevindt zich onder de motorkap.
Toegang:
F

O

pen de motorkap via hendel in het
interieur en gebruik ver volgens de
veiligheidshaak aan de buitenzijde.
F

Be

vestig de motorkapsteun.
F

V

erwijder de kunststof afdekkap voor
toegang tot de pluspool (+). De minpool (-) van de accu is niet bereikbaar.
Op de motor is een afzonderlijk massapunt
aangebracht.
F
B
eweeg, indien uw auto hiermee is
uitgerust, het kunststof kapje van de
pluspool (+) omhoog.
F

S
luit de rode kabel aan op de pluspool (+)
van de ontladen accu A (bij het gebogen
metalen gedeelte) en ver volgens op de
pluspool (+) van de hulpaccu B of de
startbooster.
F

S
luit de groene of zwarte kabel aan op
de minpool (-) van de hulpaccu B of de
startbooster (of op een massapunt van de
auto met de hulpaccu).
F

S
luit het andere uiteinde van de groene of
zwarte kabel aan op het massapunt C van
de auto met de lege accu.
Storingen verhelpen

137
F Wacht tot de motor stationair draait.
F N eem ver volgens de kabels in omgekeerde
volgorde los.
F

B
reng, indien uw auto hiermee is uitgerust,
het kunststof kapje aan op de pluspool (+).
F

L
aat de motor minimaal 30 minuten draaien,
rijdend of stilstaand, om het laadniveau van
de accu op een correct peil te krijgen.
Een aantal functies, waaronder het Stop &
Start-systeem, is niet beschikbaar als de
laadtoestand van de accu onvoldoende is.
De accu opladen met een
acculader
Voor een optimale levensduur van de accu
is het noodzakelijk om het laadniveau van de
accu op voldoende capaciteit te houden.
In sommige gevallen kan het dan ook nodig zijn
om de accu op te laden:
-

A
ls u voornamelijk korte ritten maakt.
-

V
oordat de auto meerdere weken niet wordt
gebruikt.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats. Als u zelf de accu van uw auto gaat
opladen, gebruik dan uitsluitend een lader
die geschikt is voor loodaccu's en die een
nominale spanning van 12


V heeft.
Volg de aanwijzingen van de fabrikant van
de acculader.
Sluit de kabels nooit aan op de verkeerde
polen.
De accu hoeft niet te worden
losgekoppeld.
F
Z
et het contact af.
F
S
chakel alle stroomverbruikers
(audiosysteem, verlichting, ruitenwissers
e n z .) u i t . F
S
chakel om gevaarlijke vonken te
voorkomen de lader B uit alvorens de
kabels op de accu aan te sluiten.
F
C
ontroleer of de kabels van de lader in
goede staat zijn.
F
B
eweeg het kunststof kapje van de
pluspool (+) omhoog (indien aanwezig).
F
S
luit de kabels van de lader B als volgt aan:
-
D
e rode pluskabel (+) op de pluspool (+)
van de accu A .
-
D
e zwarte minkabel (-) op het massapunt
C van de auto.
F
S
chakel na afloop van het laden eerst
acculader B uit voordat u de kabels
losneemt van accu A .
Als deze sticker is aangebracht, mag
uitsluitend een 12V-lader worden gebruikt.
Anders kan de elektrische uitrusting
van het Stop & Start-systeem ernstig
beschadigd raken.
8
Storingen verhelpen

138
Probeer nooit om een bevroren accu te
laden – Risico op explosie!
Als de accu bevroren is geweest, laat
deze dan door het CITROËN-netwerk
of door een gekwalificeerde werkplaats
controleren op beschadigingen van de
inwendige delen en op scheuren in de
behuizing (kans op lekkage van giftig en
corrosief zuur).
Loskoppelen van de accu
Als u de auto gedurende langere tijd niet gaat
gebruiken, koppel dan de 12V-accu los. Op
deze manier blijft het laadniveau van de accu
voldoende om de motor weer te starten.
Alvorens de accu los te koppelen moet u de
volgende handelingen uitvoeren:
F
S
luit alle te openen carrosseriedelen
(portieren, kofferdeksel, ruiten).
F

S
chakel alle stroomverbruikers
(audiosysteem, ruitenwissers, verlichting
e n z .) u i t .
F

Z
et het contact uit en wacht vier minuten.
U hoeft slechts de klem van de pluspool (+) los
te nemen.
Accupoolklem met
snelsluiting
Loskoppelen van de plusklem (+)
Weer aansluiten van de plusklem
(+)
Forceer de hendel niet door erop te
duwen, aangezien de accupoolklem niet
kan worden vergrendeld als deze niet
correct is geplaatst; herhaal de procedure.
Na het opnieuw aansluiten
van de accu
F Trek de hendel A zo ver mogelijk omhoog om de accupoolklem B te ontgrendelen.
F

B
eweeg de accupoolklem B omhoog om
hem te verwijderen.
F

T
rek de hendel A zo ver mogelijk omhoog.
F

Plaats de geopende accupoolklem B op de pluspool (+).F Druk op de accupoolklem B tot hij stuit.
F
B eweeg de hendel A omlaag om de
accupoolklem B vast te zetten. Na opnieuw aansluiten van de accu moet u
het contact aanzetten en ver volgens 1
minuut
wachten alvorens de motor te starten, om de
elektronische systemen te initialiseren.
Mochten er zich na deze handeling kleine
storingen blijven voordoen, raadpleeg dan het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Raadpleeg de desbetreffende rubriek voor
het zelf opnieuw initialiseren van bepaalde
systemen/functies zoals:
-
D
e sleutel met afstandsbediening.
-
D
e datum en de tijd.
-
D
e voorkeuzezenders.
Tijdens de rit die volgt op het de eerste
keer starten van de motor, werkt het Stop
& Start-systeem mogelijk niet.
In dat geval werkt het systeem pas
weer als de auto gedurende een
bepaalde periode, die afhankelijk is
van de omgevingstemperatuur en de
laadtoestand van de accu (maximaal
8 uur), niet is gebruikt.
Storingen verhelpen

8
Gesproken commando'sHelpberichten
Navigeer naar huis Om de navigatie te starten of een routepunt
toe te voegen, zegt u "navigeer naar" en dan
het adres of de naam van de contactpersoon.
Bijvoorbeeld "navigeer naar adres
Kerkstraat 11
Amsterdam" of "navigeer naar
contactpersoon Jan Janssen". U kunt aangeven
of het een favoriete of recente bestemming
is. Bijvoorbeeld "navigeer naar favoriet
adres Tennisclub" of "navigeer naar recente
bestemming Kerkstraat 11
Amsterdam". U kunt
ook "navigeer naar huis" zeggen. Om POI's
op een kaart te zien, kunt u bijvoorbeeld "toon
hotels in Rotterdam" of "toon POI tankstation in
de buurt" zeggen. Voor meer informatie kunt u
"hulp bij routebegeleiding" zeggen.
Navigeer naar het werk
Navigeer naar favoriet adres <...>
Navigeer naar contact <...>
Navigeer naar adres <...>
Toon POI <...>in de buur t
Af te leggen afstand
Om informatie over uw huidige route te krijgen,
kunt u zeggen "wat is de nog af te leggen
tijd" of "afstand", of "aankomsttijd". Om meer
commando's te leren, kunt u "hulp bij navigatie"
zeggen.
Resterende tijd
Aankomsttijd
Stop navigatie
Geef de gesproken commando's voor de
bestemming (adres) in de taal die in het
systeem is ingesteld.Gesproken commando's
"Radio Media"
Deze commando's kunnen vanaf elke
schermpagina worden gegeven nadat
op de stuur wieltoets "Gesproken
commando's" of "Telefoon" is gedrukt,
behalve als er een telefoongesprek bezig
is.
CITROËN Connect Nav
