CITROEN C-ZERO 2011 Kasutusjuhend (in Estonian)

8
Praktiline informatsioon
99
Keerake mutter Dlahti, samal ajal kõrvale
lükatud kaitserauda kinni hoides. )Keerake lahti mutter E.
) Tõmmake tuledeplokki enda poole jalükake kõrvale serv F, et tuledeplokki Ftäielikult eemaldada.

i
Praktiline informatsioon
100

Gabariittule pirni vahetamine
)
Keerake lambipesa vasakule ja eemaldage see.)
Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.

Kaugtule pirni vahetamine
)Keerake lambipesa vasakule ja eemaldagesee. )Eemaldage pirn, vajutades servale. )Vahetage pirn uue vastu.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Suunatule pirni vahetamine
)Keerake lambipesa vasakule ja eemaldagesee. )Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.
Värvilised lambipirnid tuleb asendadasarnaste omaduste ja sama värvi pirnidega.

8
Praktiline informatsioon
101
Lähitule pirni vahetamine
)Keerake lambipesa vasakule ja eemaldagesee. )Eemaldage pirn, vajutades servale.)Vahetage pirn uue vastu.
Tagasiasetamiseks toimige vastupidises
järjekorras.

Udutulede/päevatulede pirni
vahetamine
) Juurdepääsu lihtsustamiseks pöörake
rattad maksimaalselt kõrvale.) Eemaldage klambrid, hoides samal ajallambipesade katet kinni. )
Lükake kate kõrvale.
)
Keerake lambipesa (udutuledel A
, päevatuledel B ) vasakule ja eemaldagesee. )
Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

i
i
Praktiline informatsioon
102

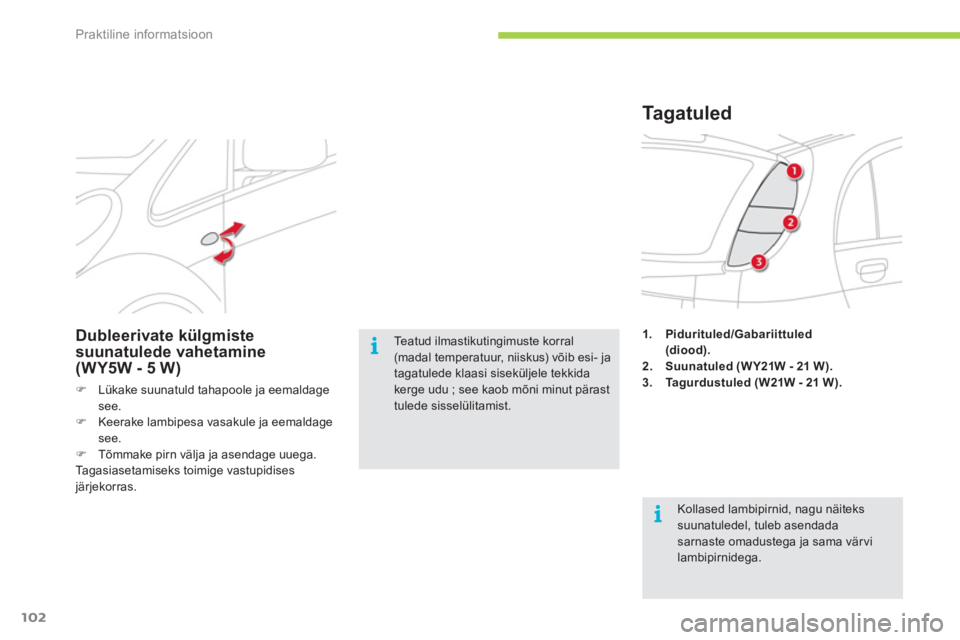

1.Pidurituled/Gabariittuled (diood).2.Suunatuled (W Y21W - 21 W).3.Tagurdustuled (W21W - 21 W).
Tagatuled
Kollased lambipirnid, nagu näitekssuunatuledel, tuleb asendadasarnaste omadustega ja sama värvi lambipirnidega.
Teatud ilmastikutingimuste korral(madal temperatuur, niiskus) võib esi- jatagatulede klaasi siseküljele tekkida kerge udu ; see kaob mõni minut pärasttulede sisselülitamist.
Dubleerivate külgmiste
suunatulede vahetamine(WY5W - 5 W)
)Lükake suunatuld tahapoole ja eemaldagesee. )Keerake lambipesa vasakule ja eemaldagesee. )Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

8
Praktiline informatsioon
103

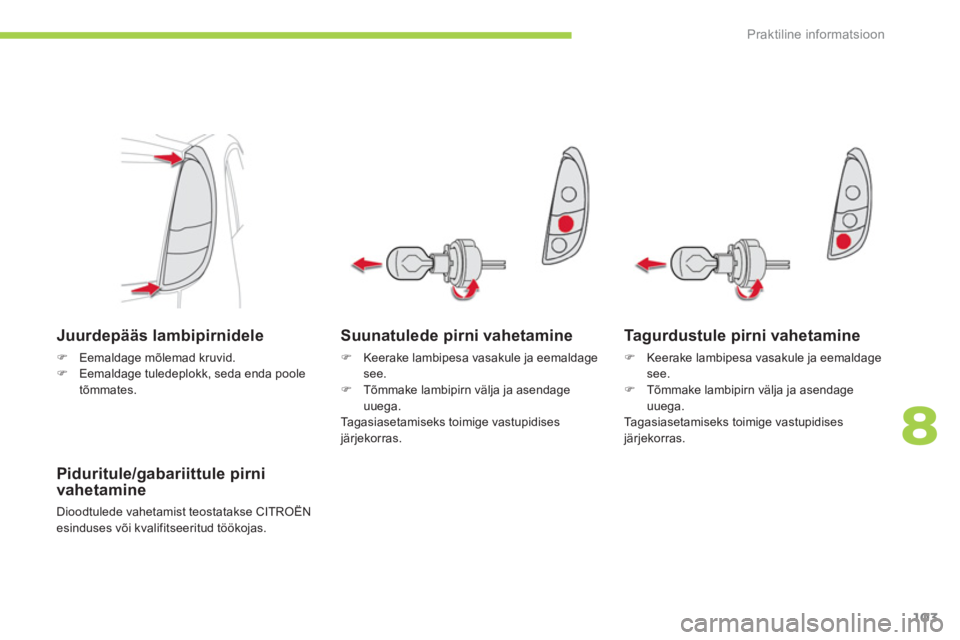

Suunatulede pirni vahetamine
) Keerake lambipesa vasakule ja eemaldage see.)
Tõmmake lambipirn välja ja asendageuuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Juurdepääs lambipirnidele
)Eemaldage mõlemad kruvid.)Eemaldage tuledeplokk, seda enda poole
tõmmates.

Piduritule/gabariittule pirnivahetamine
Dioodtulede vahetamist teostatakse CITROËN esinduses või kvalifitseeritud töökojas.

Tagurdustule pirni vahetamine
)
Keerake lambipesa vasakule ja eemaldagesee. )
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

Praktiline informatsioon
104
Udutule pirni vahetamine(W21W - 21W)
)Eemaldage kate.)Keerake lambipesa vasakule ja eemaldagesee. )Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

Lisapiduritule vahetamine (W5W - 5W)
)
Eemaldage mõlemad kruvid. )
Eemaldage lambipesa. )
Tõmmake lambipirn välja ja asendage uuega.
Ta
gasiasetamiseks toimige vastupidises järjekorras.

Numbrimärgi tule pirnivahetamine (W5W - 5W)
)Lükake katet sissepoole. )Keerake lambipesa ja eemaldage see.)Tõmmake lambipirn välja ja asendage
uuega.
Ta
gasiasetamiseks toimige vastupidisesjärjekorras.

8
i
!
Praktiline informatsioon
105











Kaitsmete vahetamine

Näpitsad on kinnitatud armatuurlauas vasakulasuva kaitsmekarbi kaanele.
Juurdepääsuks : )Võtke kaas lahti ja tõmmake sedaeemaldamiseks enda poole.)Eemaldage näpitsad.



Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb kindlaks
teha ja kõrvaldada kaitsme läbipõlemisepõhjus. ) Jälgige, et süütevõti oleks asendis " LOCK".)
Leidke läbipõlenud kaitse, vaadates
hõõgniidi seisukorda.
Kaitsme vahetamine
Õige Vale
)
Kaitsme eemaldamiseks kasutagespetsiaalseid näpitsaid. )
Asendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega. ) Kontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses.
CITROËN ei kanna rahalist vastutustselliste lisaseadmete paigaldamisesttekkinud rikete eest, mida ei toodeta ega soovitata CITROËN poolt;sama kehtib lubatud lisaseadmetevalest, eeskirjadele mittevastavast paigaldamisest tekkinud rikete korral, eriti üle 10 milliampriste seadmetekorral.

Teie sõiduki elektrisüsteem on ette nähtud töötamiseks sõiduki standard-või lisavarustusega.
Enne muu varustuse või elektriliste lisaseadmete paigaldamist sõidukisse pöörduge CITROËN esindusse või kvalifitseeritud töökotta.

Praktiline informatsioon
106
Armatuurlaua kaitsmed
Kaitsmekarp asub armatuurlaua allosas(vasakul).
Kaitsme N°VoolutugevusKaitstav vooluring
17,5 A Esimene ja tagumine vasak gabariittuli.
215 A
Lisaseadmete pistikupesa.
3- Vaba.
47,5 A Starter.
520
A Audiosüsteem.
6
- Vaba.
7
7,5 A Pardavarustus, esimene ja tagumine parem gabariittuli.
87,5 A Elektrilised küljepeeglid.
97,5 A
Kontrollija.
107,5 A
Kliimaseade.
1110 A
Tagumine udutuli.
1215 A Uste lukustus.
13 10 A
L
aetuli.

8
Praktiline informatsioon
107

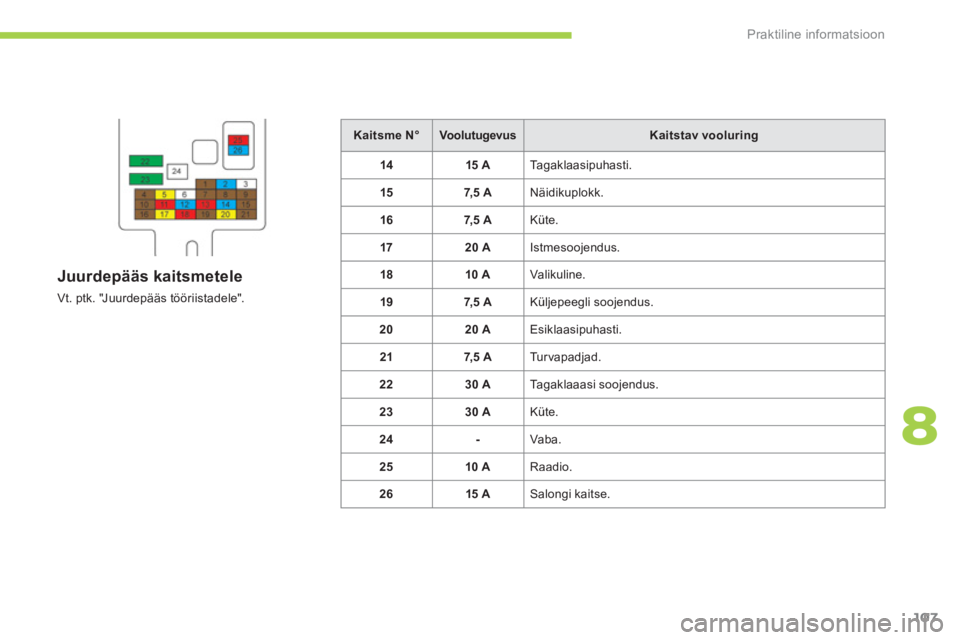

Kaitsme N°VoolutugevusKaitstav vooluring
14 15 A
Tagaklaasipuhasti.
157, 5 A
Näidikuplokk.
167, 5 A Küte.
1720 A Istmesoojendus.
18 10 A
Valikuline.
1
97, 5 A Küljepeegli soojendus.
2020 A
Esiklaasipuhasti.
217, 5 A Turvapadjad.
2230 A
Tagaklaaasi soojendus.
23
30 A Küte.
2
4- Vaba.
2510 A Raadio.
2
615 A
Salongi kaitse.


Juurdepääs kaitsmetele

Vt. ptk. "Juurdepääs tööriistadele".

i
Praktiline informatsioon
108
Kaitsme N°VoolutugevusKaitstav vooluring
1- Vaba.
230 A Sisemine kaitse.
340 A Elektrimootor.
440 A
Radiaatori ventilaator.
5
40 A Elektrilised aknatõstukid.
6
30 A
Vaakumpump.
715 A Põhiaku arvuti.
815 A Lisapidurituli.
915 A
Esimesed udutuled.
1015 A
Veepump.

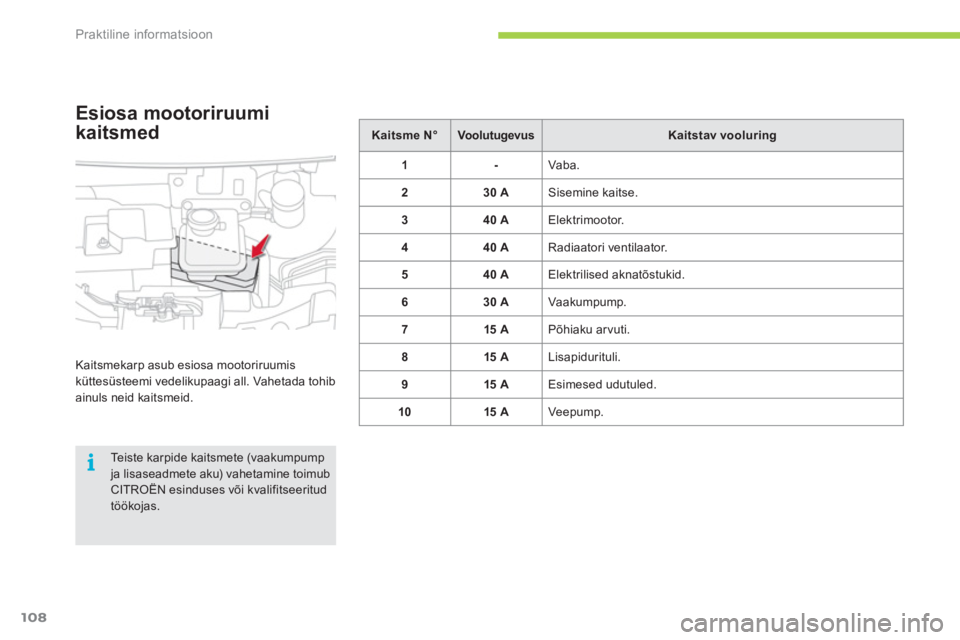

Esiosa mootoriruumi
kaitsmed
Kaitsmekarp asub esiosa mootoriruumis
küttesüsteemi vedelikupaagi all. Vahetada tohibainuls neid kaitsmeid.

Teiste karpide kaitsmete (vaakumpump ja lisaseadmete aku) vahetamine toimubCITROËN esinduses või kvalifitseeritudtöökojas.
