CITROEN C-ZERO 2011 Manuales de Empleo (in Spanish)

8
Información práctica
99
Afloje la tuerca de fijación D, manteniendo el paragolpes apar tado.)Afloje la tuerca de fijación E.
) Tire del bloque óptico hacia usted y suelte la lengüeta Fpara retirarlo por completo.

i

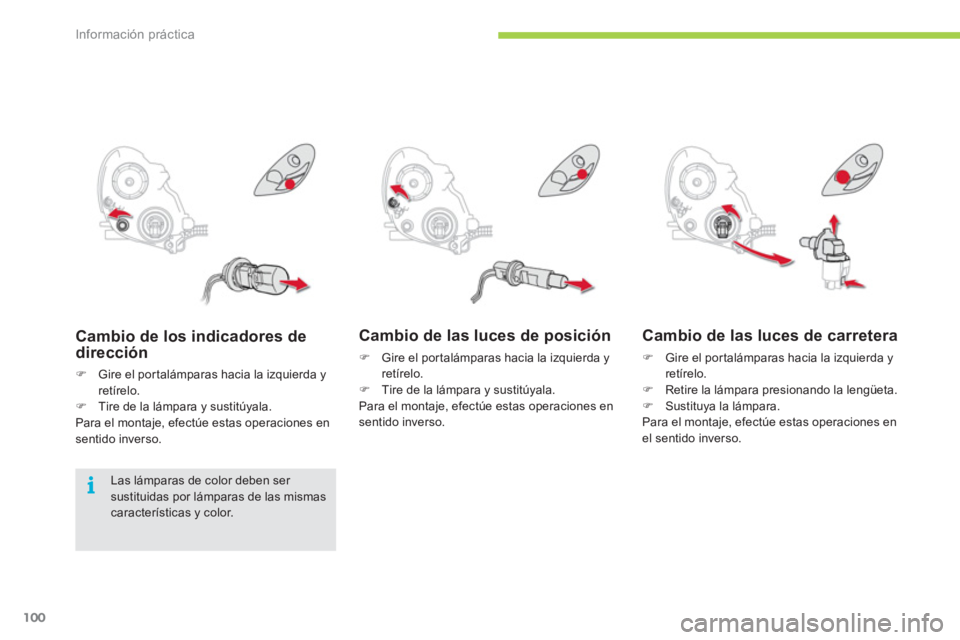

Información práctica
100

Cambio de las luces de posición
)
Gire el por talámparas hacia la izquierda yretírelo. )
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.


Cambio de las luces de carretera
)Gire el por talámparas hacia la izquierda y retírelo.)Retire la lámpara presionando la lengüeta.)Sustituya la lámpara.
Para el montaje, efectúe estas operaciones enel sentido inverso.
Cambio de los indicadores de
dirección
)Gire el por talámparas hacia la izquierda yretírelo.)Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.
Las lámparas de color deben ser sustituidas por lámparas de las mismascaracterísticas y color.

8
Información práctica
101
Cambio de las luces de cruce
)Gire el por talámparas hacia la izquierda yretírelo.)Gire la lámpara G presionando la lengüeta.)Sustituya la lámpara.
Para el montaje, efectúe estas operaciones ensentido inverso.


Cambio de los faros antiniebla/Luces diurnas
)
Gire las ruedas al máximo para facilitar el acceso.)
Retire los clips de fijación de la tapa de protección de los portalámparas.)
Apar te la tapa.
)
Gire el por talámparas (A
para las
antiniebla, B
para las luces diurnas) hacia
la izquierda y retírelo. ) Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.

i
i

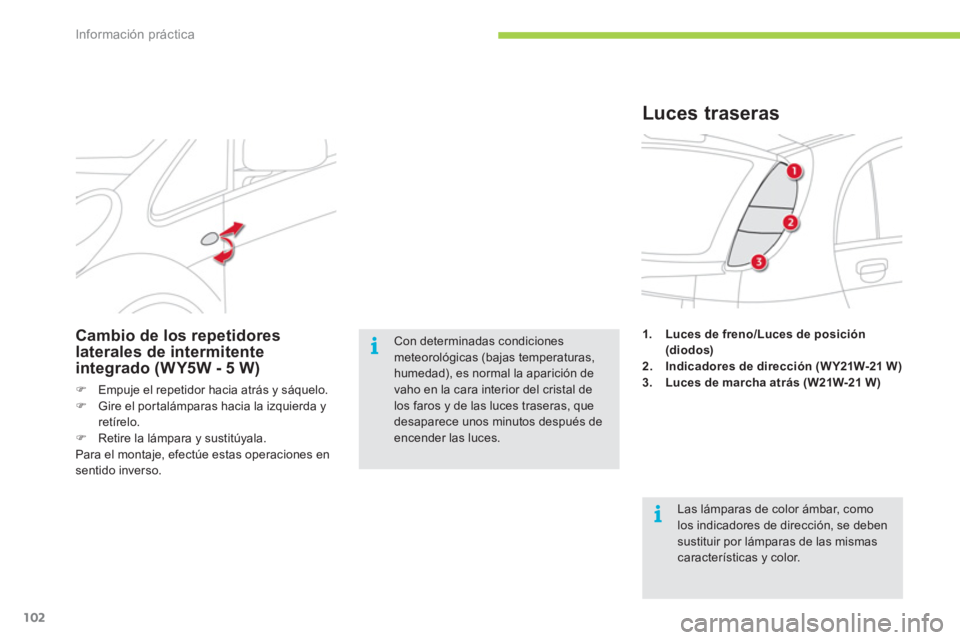

Información práctica
102
1.Luces de freno/Luces de posición (diodos)2.Indicadores de dirección (W Y21W-21 W)3.Luces de marcha atrás (W21W-21 W)
Luces traseras
Las lámparas de color ámbar, como los indicadores de dirección, se debensustituir por lámparas de las mismascaracterísticas y color.
Con determinadas condicionesmeteorológicas (bajas temperaturas,humedad), es normal la aparición de vaho en la cara interior del cristal de los faros y de las luces traseras, que desaparece unos minutos después de encender las luces.
Cambio de los repetidores laterales de intermitente integrado (WY5W - 5 W)
)Empuje el repetidor hacia atrás y sáquelo.)Gire el por talámparas hacia la izquierda yretírelo.)Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.

8

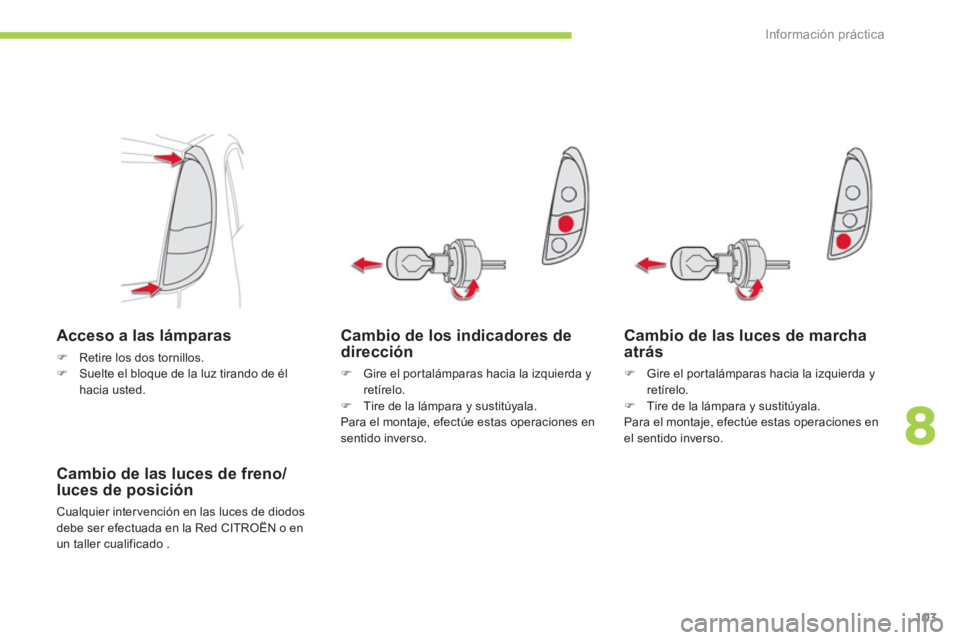

Información práctica
103
Cambio de los indicadores de
dirección
) Gire el por talámparas hacia la izquierda yretírelo.)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.
Acceso a las lámparas
)Retire los dos tornillos.)Suelte el bloque de la luz tirando de él hacia usted.

Cambio de las luces de freno/luces de posición
Cualquier inter vención en las luces de diodos
debe ser efectuada en la Red CITROËN o en
un taller cualificado .

Cambio de las luces de marchaatrás
)
Gire el por talámparas hacia la izquierda y
retírelo. ) Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones enel sentido inverso.

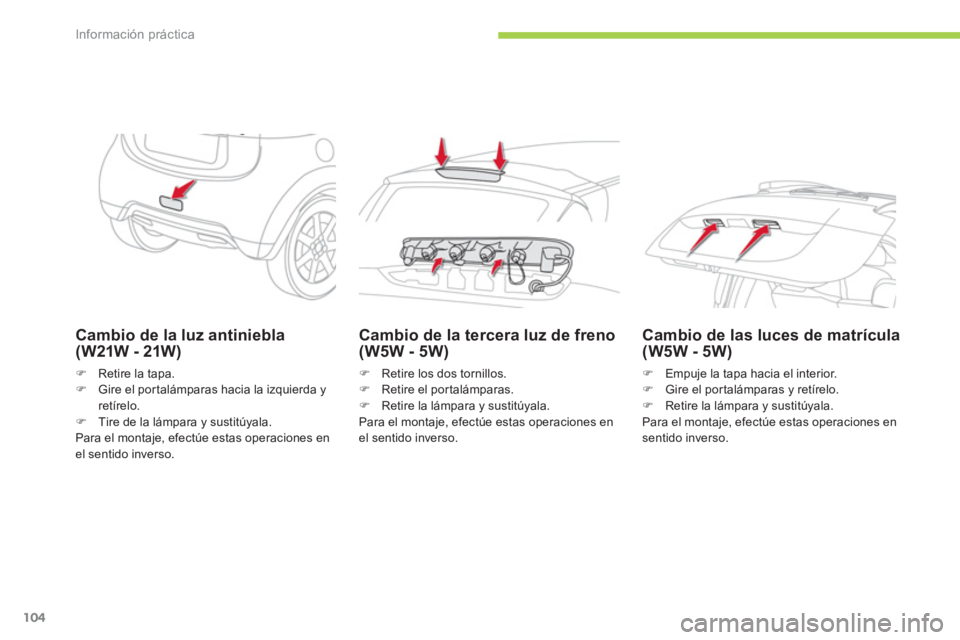

Información práctica
104
Cambio de la luz antiniebla (W21W - 21W)
)Retire la tapa. )Gire el por talámparas hacia la izquierda yretírelo.)Tire de la lámpara y sustitúyala.
Para el monta
je, efectúe estas operaciones enel sentido inverso.

Cambio de la tercera luz de freno(W5W - 5W)
)
Retire los dos tornillos.)
Retire el portalámparas.)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
el sentido inverso.


Cambio de las luces de matrícula (W5W - 5W)
)Empuje la tapa hacia el interior. )Gire el por talámparas y retírelo.)Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.

8
i
!

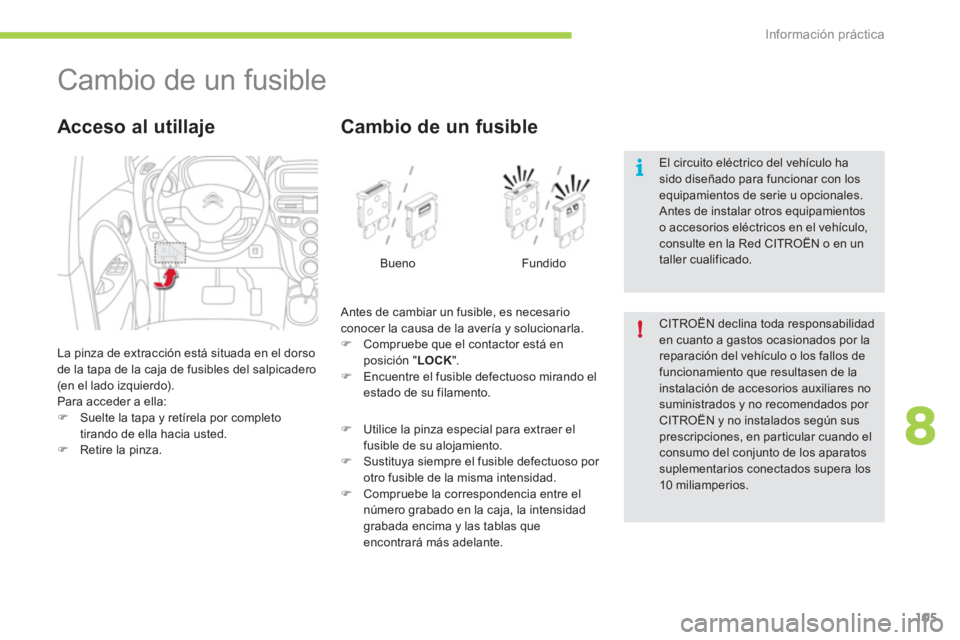

Información práctica
105











Cambio de un fusible

La pinza de extracción está situada en el dorso
de la tapa de la caja de fusibles del salpicadero (en el lado izquierdo).
Para acceder a ella: )Suelte la tapa y retírela por completo
tirando de ella hacia usted. )Retire la pinza.

Acceso al utillaje

Antes de cambiar un fusible, es necesarioconocer la causa de la avería y solucionarla.)
Compruebe que el contactor está en posición "LOCK".)
Encuentre el fusible defectuoso mirando elestado de su filamento.
Cambio de un fusible

Bueno Fundido
)
Utilice la pinza especial para extraer elfusible de su alojamiento. )
Sustituya siempre el fusible defectuoso por otro fusible de la misma intensidad. )
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad grabada encima y las tablas queencontrará más adelante.

CITROËN declina toda responsabilidaden cuanto a gastos ocasionados por la reparación del vehículo o los fallos de funcionamiento que resultasen de lainstalación de accesorios auxiliares nosuministrados y no recomendados por CITROËN y no instalados según susprescripciones, en par ticular cuando elconsumo del conjunto de los aparatos suplementarios conectados supera los10 miliamperios.

El circuito eléctrico del vehículo ha sido diseñado para funcionar con los equipamientos de serie u opcionales.
Antes de instalar otros equipamientos o accesorios eléctricos en el vehículo, consulte en la Red CITROËN o en untaller cualificado.

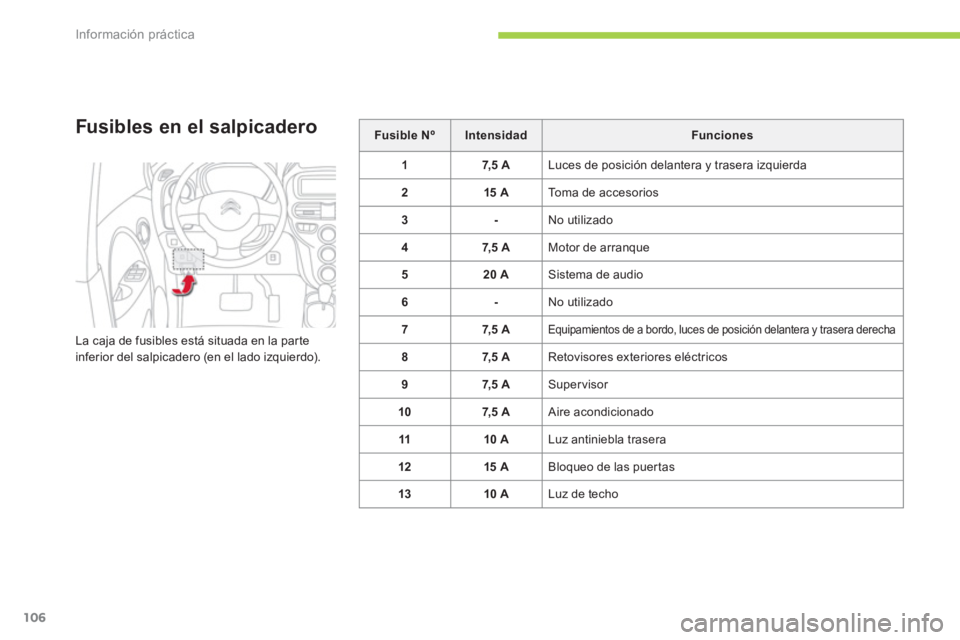

Información práctica
106
Fusibles en el salpicadero
La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).
Fusible NºIntensidadFunciones
17,5 A Luces de posición delantera y trasera izquierda
215 A
Toma de accesorios
3- No utilizado
47,5 A Motor de arranque
520
A Sistema de audio
6
- No utilizado
7
7,5 A Equipamientos de a bordo, luces de posición delantera y trasera derecha
87,5 A
Retovisores exteriores eléctricos
97,5 A
Supervisor
107,5 A
Aire acondicionado
1110 A
Luz antiniebla trasera
1215 A Bloqueo de las puertas
13 10 A
L
uz de techo

8

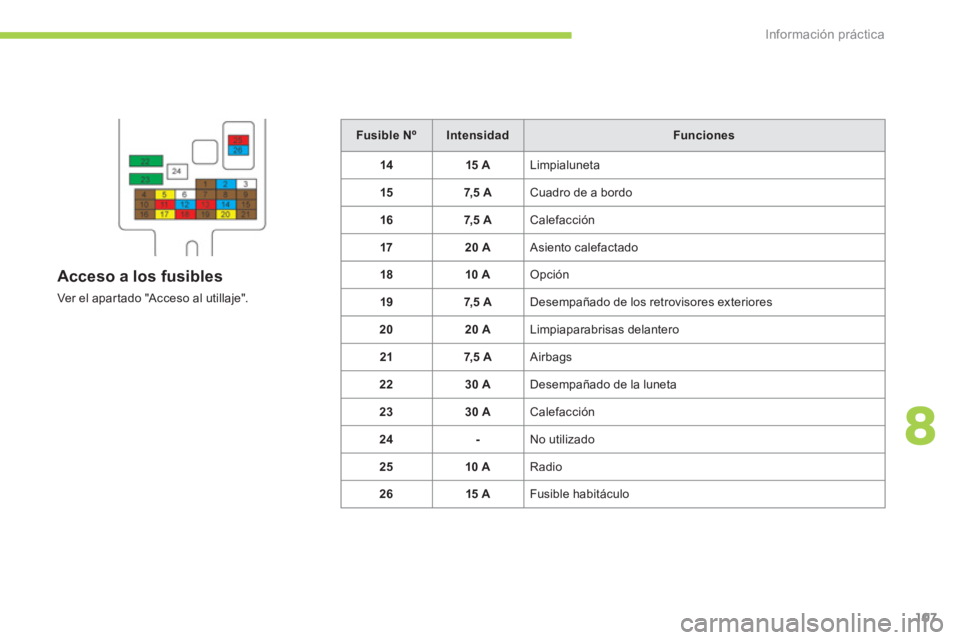

Información práctica
107
Fusible NºIntensidadFunciones
14 15 A
Limpialuneta
157, 5 A
Cuadro de a bordo
167, 5 A Calefacción
1720 A
Asiento calefactado
18 10 A Opción
1
97, 5 A Desempañado de los retrovisores exteriores
2020 A
Limpiaparabrisas delantero
217, 5 A Airbags
2230 A
Desempañado de la luneta
23
30 A Calefacción
2
4- No utilizado
2510 A Radio
2615 A
Fusible habitáculo


Acceso a los fusibles

Ver el apar tado "Acceso al utillaje".

i

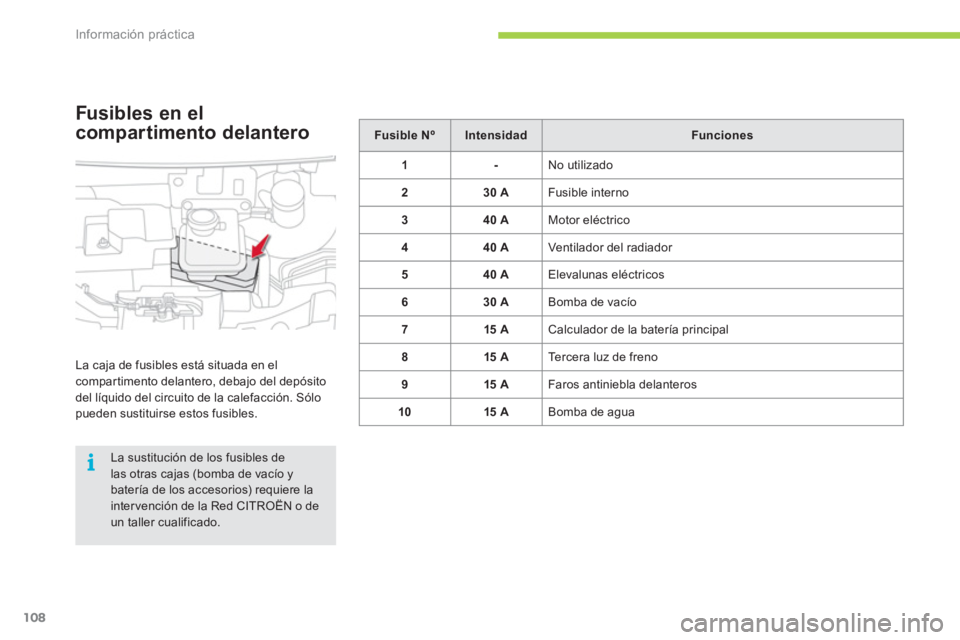

Información práctica
108
Fusible NºIntensidadFunciones
1 -

No utilizado
230 A
Fusible interno
340 A
Motor eléctrico
440 A
Ventilador del radiador
5
40 A Elevalunas eléctricos
6
30 A
Bomba de vacío
715 A Calculador de la batería principal
815A
Tercera luz de freno
915 A
Faros antiniebla delanteros
1015 A
Bomba de agua
Fusibles en el
compartimento delantero
La caja de fusibles está situada en el compartimento delantero, debajo del depósito
del líquido del circuito de la calefacción. Sólo
pueden sustituirse estos fusibles.

La sustitución de los fusibles delas otras cajas (bomba de vacío y batería de los accesorios) requiere laintervención de la Red CITROËN o de un taller cualificado.
