8
Informazioni pratiche
99
)

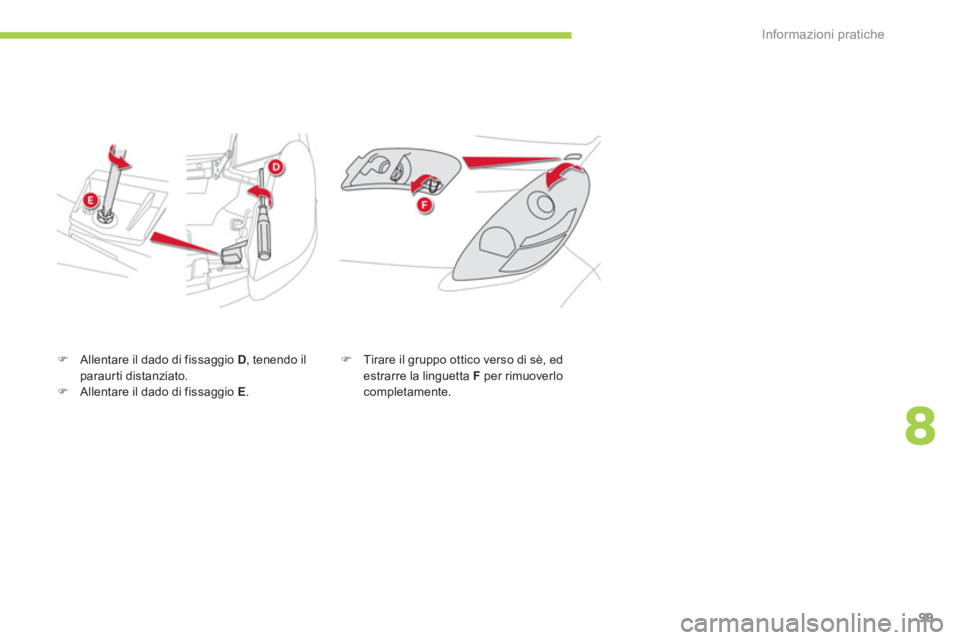

Allentare il dado di fissaggio D
, tenendo il
paraurti distanziato.
)
Allentare il dado di fissaggio E
.
)
Tirare il gruppo ottico verso di sè, ed
estrarre la linguetta F
per rimuoverlo
completamente.
Page 102 of 166
i
Informazioni pratiche
100
Sostituzione delle lampadine
delle luci di posizione
)
Ruotare il portalampada verso sinistra ed
estrarlo.
)
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
Sostituzione delle lampadine
dei fari abbaglianti
)
Ruotare il portalampada verso sinistra
ed estrarlo.
)
Rimuovere la lampadina premendo
la linguetta.
)
Sostituire la lampadina.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.

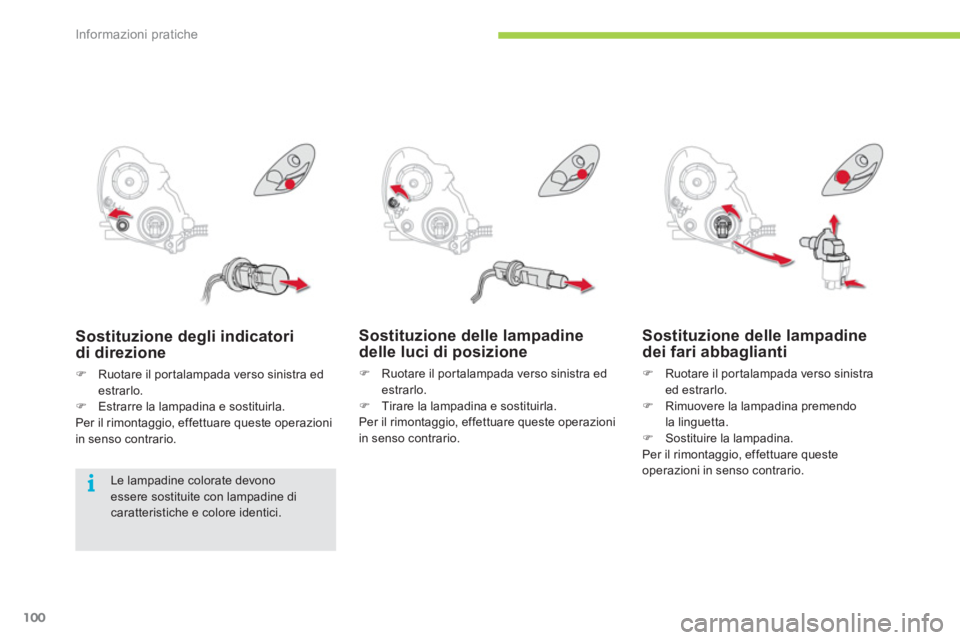

Sostituzione degli indicatori
di direzione
)
Ruotare il portalampada verso sinistra ed
estrarlo.
)
Estrarre la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
Le lampadine colorate devono
essere sostituite con lampadine di
caratteristiche e colore identici.
Page 103 of 166
8
Informazioni pratiche
101
Sostituzione delle lampadine
degli anabbaglianti
)
Ruotare il portalampada verso sinistra ed
estrarlo.
)
Staccare la lampadina premendo la
linguetta.
)
Sostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
Sostituzione delle lampadine dei
fari fendinebbia/Fari diurni
)
Sterzare al massimo le ruote per facilitare
l'accesso.
)
Rimuovere le mollette trattenendo il
coperchio di protezione dei por talampada.
)
Spostare il coperchio.
)
Ruotare il portalampada ( A
per i
fendinebbia, B
per i fari diurni) verso
sinistra ed estrarlo.
)
Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Page 104 of 166
i
i
Informazioni pratiche
102
1.
Luci di stop/Luci di posizione
(diodi).
2.
Indicatori di direzione
(W Y21W - 21 W).
3.
Luci di retromarcia (W21W - 21 W).
Fanali posteriori
Le lampadine color ambra, come quelle
degli indicatori di direzione, devono
essere sostituite con lampadine di
caratteristiche e colore identici. In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che scompare alcuni minuti dopo
l’accensione degli stessi.

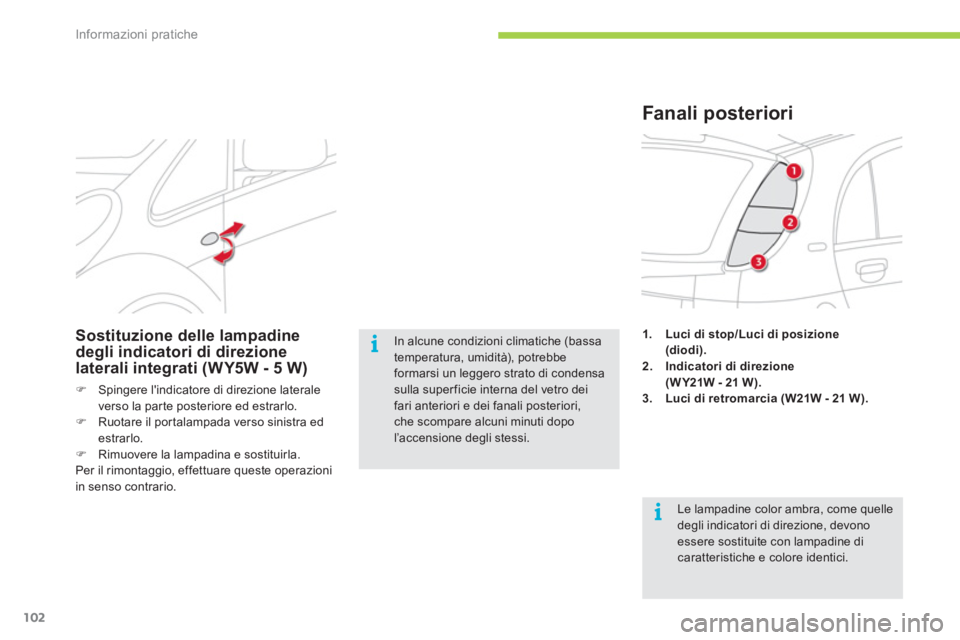

Sostituzione delle lampadine
degli indicatori di direzione
laterali integrati (WY5W - 5 W)
)
Spingere l'indicatore di direzione laterale
verso la par te posteriore ed estrarlo.
)
Ruotare il portalampada verso sinistra ed
estrarlo.
)
Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
Page 105 of 166
8
Informazioni pratiche
103
Sostituzione degli indicatori di
direzione
)
Ruotare il portalampada verso sinistra ed
estrarlo.
)
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

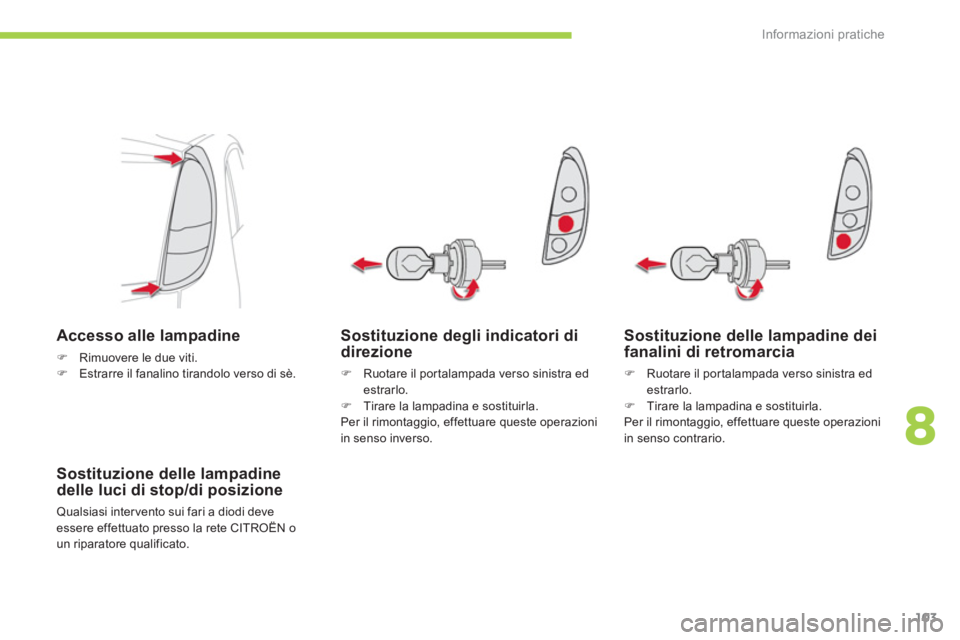

Accesso alle lampadine
)
Rimuovere le due viti.
)
Estrarre il fanalino tirandolo verso di sè.
Sostituzione delle lampadine
delle luci di stop/di posizione
Qualsiasi inter vento sui fari a diodi deve
essere effettuato presso la rete CITROËN o
un riparatore qualificato.
Sostituzione delle lampadine dei
fanalini di retromarcia
)
Ruotare il portalampada verso sinistra ed
estrarlo.
)
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
Page 106 of 166
Informazioni pratiche
104

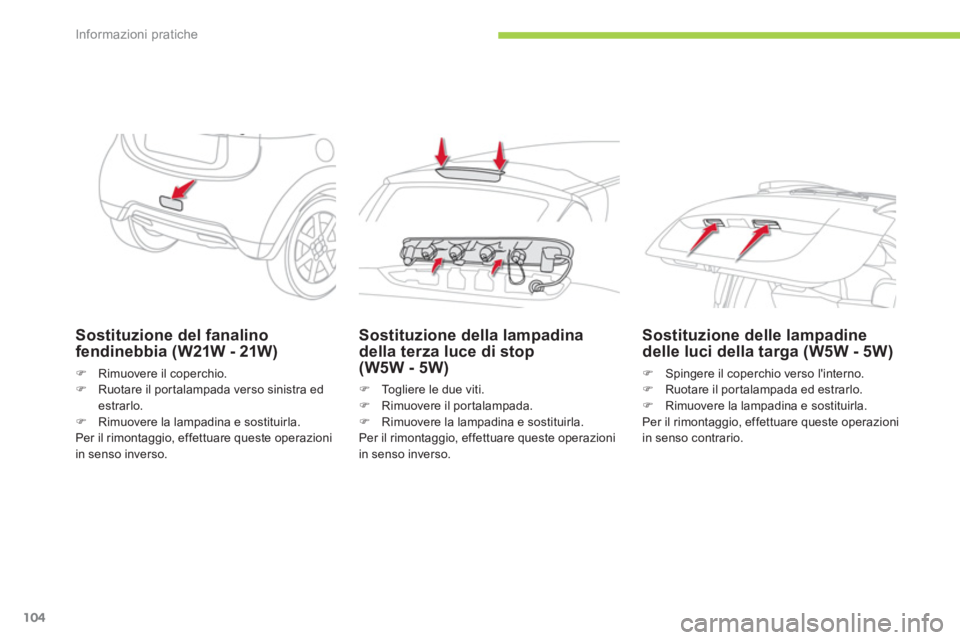

Sostituzione del fanalino
fendinebbia (W21W - 21W)
)
Rimuovere il coperchio.
)
Ruotare il portalampada verso sinistra ed
estrarlo.
)
Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione della lampadina
della terza luce di stop
(W5W - 5W)
)
To g l i e r e l e d u e v i t i .
)
Rimuovere il por talampada.
)
Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione delle lampadine
delle luci della targa (W5W - 5W)
)
Spingere il coperchio verso l'interno.
)
Ruotare il portalampada ed estrarlo.
)
Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
Page 107 of 166
8
i
!
Informazioni pratiche
105
Sostituzione di un fusibile
La pinzetta di estrazione è fissata sul retro del
coperchio della scatola dei fusibili del cruscotto
(lato sinistro).
Per acceder vi:
)
Sganciare il coperchio e rimuoverlo
completamente tirandolo verso di sé,
)
To g l i e r e l a p i n z e t t a .
Accesso agli attrezzi
Prima di sostituire un fusibile è necessario
conoscere la causa dell'anomalia e por vi
rimedio.
)
Verificare che il contattore sia in
posizione " LOCK
".
)
Individuare il fusibile difettoso verificando
lo stato del filamento.
Sostituzione di un fusibile
Buono Bruciato
)
Utilizzare l'apposita pinzetta per estrarre il
fusibile dal suo alloggiamento.
)
Sostituire sempre il fusibile difettoso con un
fusibile di intensità equivalente.
)
Verificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
super ficie e le tabelle seguenti. CITROËN non si assume alcuna
responsabilità in caso di spese di
riparazione o di guasti derivanti
dall’installazione di accessori ausiliari
non forniti e non raccomandati da
CITROËN e non montati secondo
le prescrizioni, in par ticolare per gli
apparecchi il cui consumo supera i
10 milliampere. Il circuito elettrico della vettura
è studiato per funzionare con le
apparecchiature di serie o in opzione.
Prima di installare altre apparecchiature
o accessori elettrici nel veicolo,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Page 108 of 166
Informazioni pratiche
106
Fusibili nel cruscotto
La scatola dei fusibili è situata nella par te
inferiore del cruscotto (lato sinistro).
Fusibile N°
Intensità
Funzioni
1
7,5 A
Luci di posizione anteriore e posteriore sinistra.
2
15 A
Presa accessori.
3
-
Non utilizzato.
4
7,5 A
Motorino d'avviamento.
5
20 A
Sistema audio.
6
-
Non utilizzato.
7
7,5 A
Equipaggiamenti di bordo, luci di posizione anteriore e posteriore destra.
8
7,5 A
Retrovisori esterni elettrici.
9
7,5 A
Supervisore.
10
7,5 A
Aria condizionata.
11
10 A
Fanalino fendinebbia posteriore.
12
15
A
Bloccaggio delle por te.
13
10
A
Plafoniera.
Page 109 of 166
8
Informazioni pratiche
107
Fusibile N°
Intensità
Funzioni
14
15 A
Faro abbagliante sinistro.
15
7, 5 A
Tergicristallo posteriore.
16
7, 5 A
Quadro strumenti.
17
20 A
Sedile riscaldato.
18
10 A
Opzione.
19
7,5 A
Sbrinamento dei retrovisori esterni.
20
20 A
Te r g i c r i s t a l l o a n t e r i o r e .
21
7,5 A
Airbag.
22
30 A
Sbrinamento posteriore.
23
30 A
Riscaldamento.
24
-
Non utilizzato.
25
10 A
Radio.
26
15 A
Fusibile abitacolo.
Accesso ai fusibili
Vedere il paragrafo "Accesso agli attrezzi".
Page 110 of 166
i
Informazioni pratiche
108
Fusibile N°
Intensità
Funzioni
1
-
Non utilizzato.
2
30 A
Fusibile interno.
3
40 A
Motore elettrico.
4
40 A
Ventilatore del radiatore.
5
40 A
Alzacristalli elettrici.
6
30 A
Pompa del vuoto.
7
15 A
Calcolatore della batteria principale.
8
15 A
Terza luce di stop.
9
15 A
Fari fendinebbia anteriori.
10
15 A
Pompa dell'acqua.
Fusibili nel vano anteriore
La scatola dei fusibili è collocata nel vano
anteriore, sotto al serbatoio del liquido del
circuito di riscaldamento. Possono essere
sostituiti solamente questi fusibili.
La sostituzione dei fusibili delle altre
scatole (pompa del vuoto e batteria
accessori) necessita l'inter vento della
rete CITROËN o di un riparatore
qualificato.
